SC시리즈(타이로드형) 표준실린더 공급업체

홈 / 제품 / 에어 실린더 / 표준 실린더 / SC시리즈(타이로드형) 표준실린더

SC시리즈(타이로드형) 표준실린더 SC시리즈(타이로드형) 표준실린더
  • SC시리즈(타이로드형) 표준실린더
  • SC시리즈(타이로드형) 표준실린더
표준 실린더

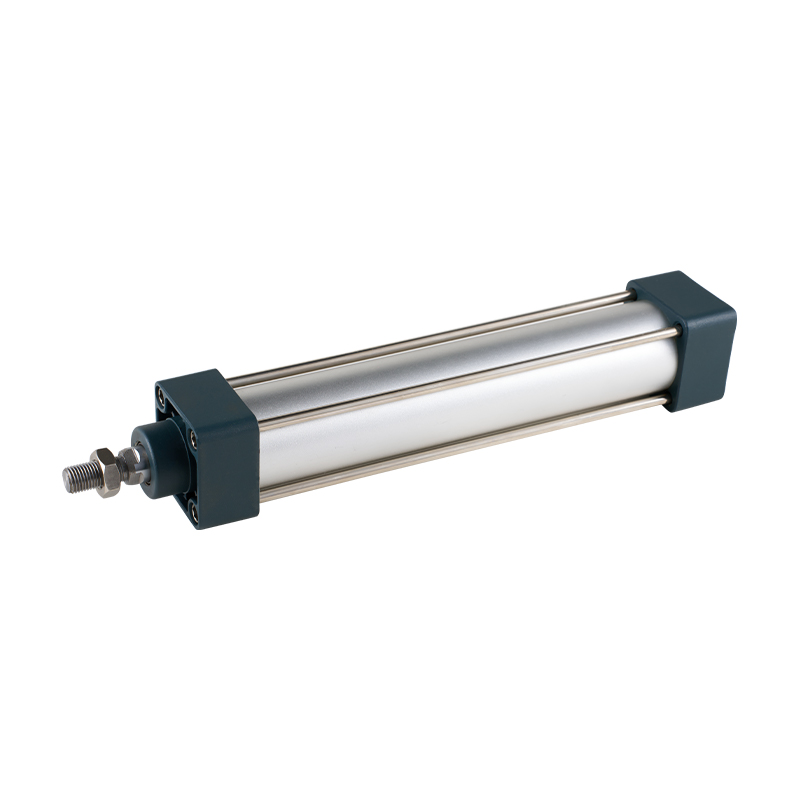

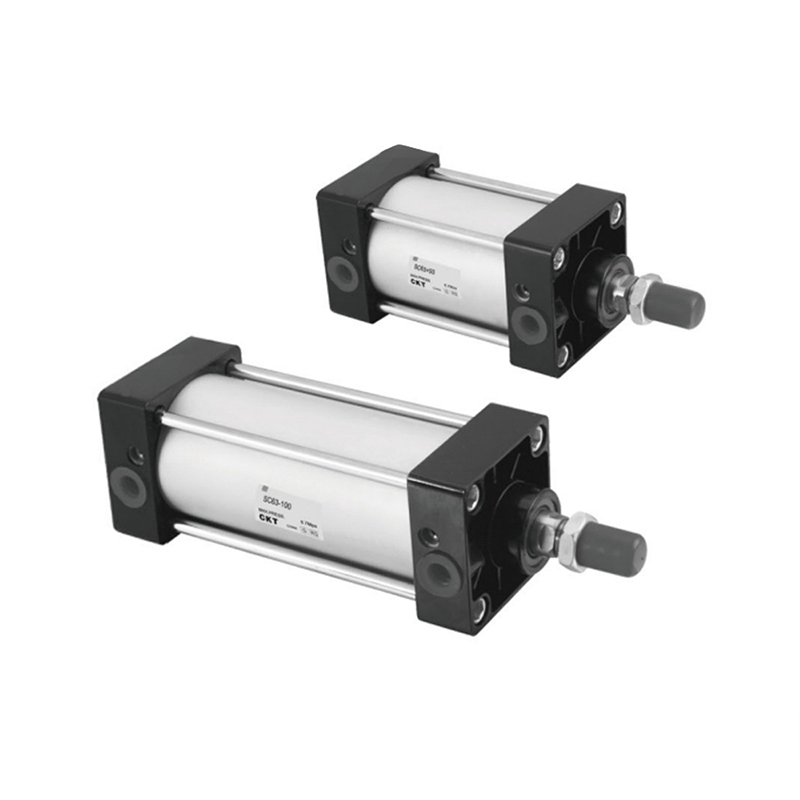

SC시리즈(타이로드형) 표준실린더

1. 피스톤 씰은 컴팩트한 크기와 오일 저장 기능을 갖춘 특수한 형태의 양방향 씰링 구조를 채택합니다.
2. 타이로드 실린더이며 전면 및 후면 커버는 알루미늄 튜브 실린더 본체에 기둥으로 연결되어 신뢰성이 좋습니다.
3. ISO15552 표준 실린더와 비교하여 동일한 실린더 직경을 가진 SC 시리즈 실린더의 길이는 더 작습니다.
4. 실린더 버퍼 조정이 안정적입니다.
5. 고객이 선택할 수 있는 다양한 사양의 실린더 및 실린더 설치 부속품을 사용할 수 있습니다.
6. 150℃ 조건에서 실린더의 정상적인 작동을 보장하기 위해 고온 내성 밀봉 재료를 선택하십시오.

이메일: manager@cktworld.com
다운로드
이전:MBB 시리즈 표준 실린더
다음:다음 글이 없습니다
  • 내경(mm) 32 40 50 63 80 100
    액션 복동
    유체 공기(40μm 필터 요소로 필터링됨)

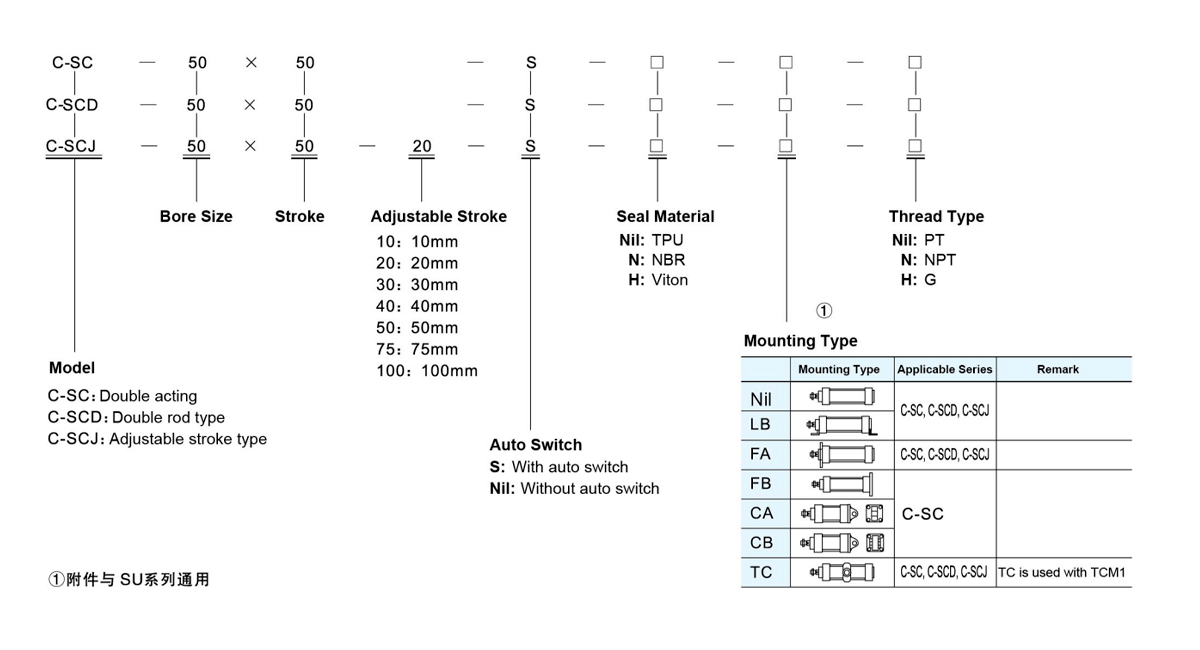

    장착
    유형     		C-SC 시리즈 Bacis FA FB CA CB LB TC TCM1
    C-SCD,C-SCJ 시리즈 바시스 FA LB TC TCM1
    작동 압력 범위 0.1~1.0MPa(14~145Psi)
    보증 압력 1.5MPa(215Psi)
    사용온도(℃) -20~80
    작동 속도 범위(mm/s) 30~800
    스트로크 길이 공차 0~250 1 251~1000 1.4 1001~1500 1.8
    쿠션 조절 가능한 쿠션
    쿠션 Stroke(mm) 21 28 29
    *포트 크기 PT1/8 PT1/4 PT3/8 PT1/2
    *연결에는 NPT 및 G 나사 유형을 사용할 수 있습니다.

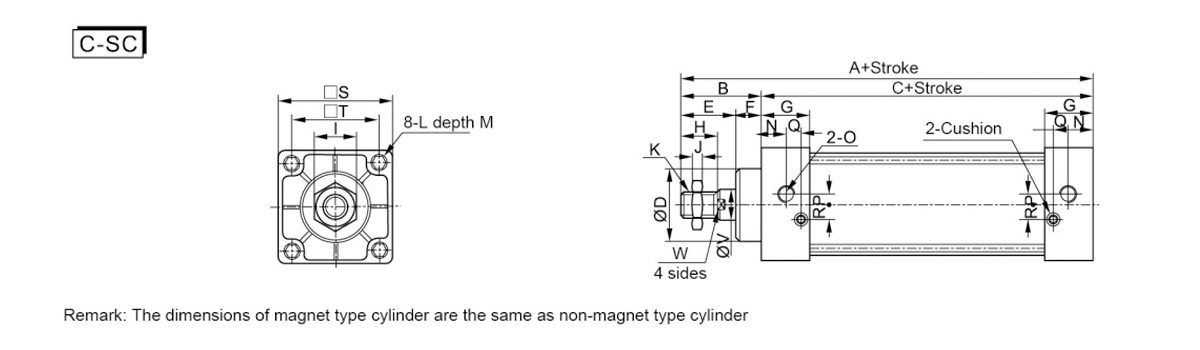

  • 보어 사이즈
    기호     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 13.7 G1/8” 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 13.5 G1/4” 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 13.5 G1/4” 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 13.5 G3/8” 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 G3/8” 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 G1/2” 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1.75 15 20 G1/2” - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4” - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4” - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2.5 30 25 G3/4” - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1” - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3.5 40 30 G1” - - - 430 350 80 76

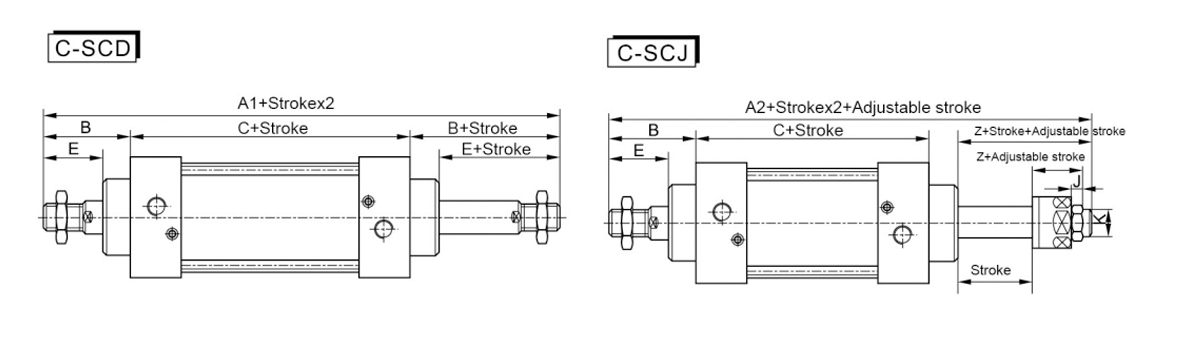

    내경/기호 A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    비고:
    1.자석형 실린더의 치수는 비자성형 실린더와 동일합니다.
    2. 모델의 C-SC 표준 유형과 동일한 크기는 크기를 표시하지 않습니다
