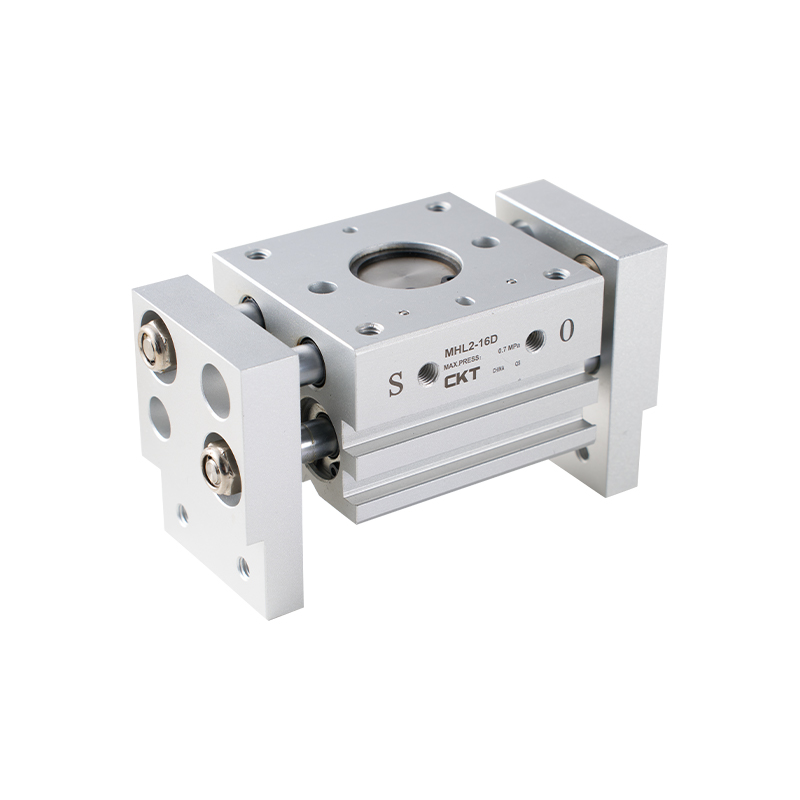

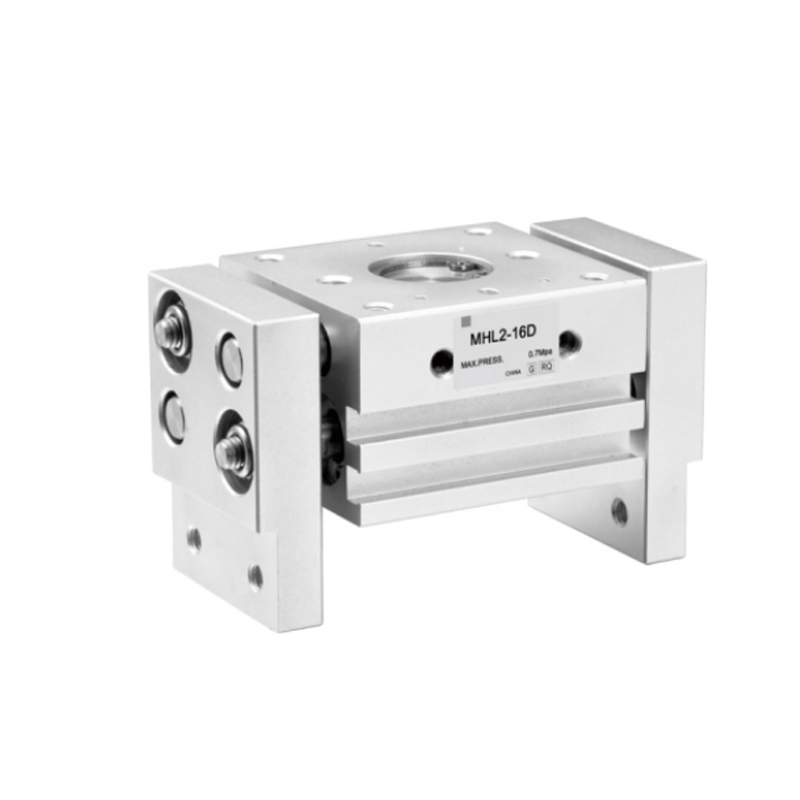

·손가락 스트로크가 길어 대형 물체를 클램핑하는 데 적합합니다.
·이중 피스톤 설계로 유지력을 높일 수 있습니다.
·랙 앤 피니언 작동으로 핑거가 동시에 열리고 닫힐 수 있습니다.
·특수씰 사용으로 방진설계
| 실린더 직경(mm) | 10 | 16 | 20 | 25 | 32 | 40 |
| 사용유체 | 공기 | |||||
| 작동 유형 | 복동형 | |||||
| 최대사용압력 MPa | 0.6 | |||||
| 최저사용압력 MPa | 0.15 | 0.1 | ||||
| 주위온도 및 사용유체온도 | -10~60℃ | |||||
| 반복성 | ±0.1mm | |||||
| 주1) 유지력 N | 14 | 45 | 74 | 131 | 228 | 396 |
| 파이프 연결 직경 | M5×0.8 | Rc1/8 | ||||

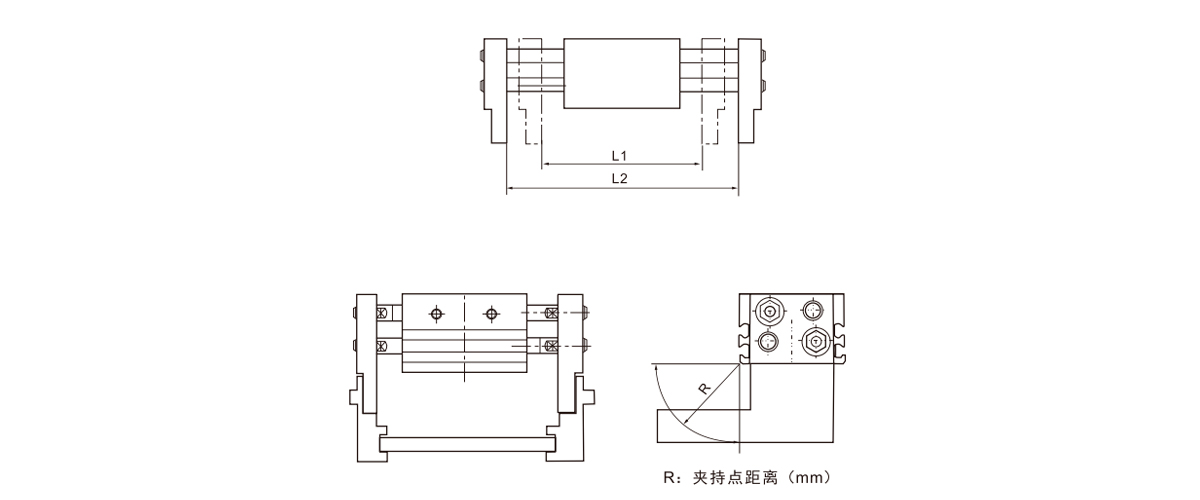

| 참고 1: 압력 0.5MPa 및 클램핑 지점 거리 40mm(Ø10~Ø25) 또는 80mm(Ø32/Ø40)에서 | ||||||
| 모델 | 실린더 직경 (mm) | 최대 작동 빈도 c.p.m | 개방/폐쇄 스트로크 mm (L2-L1) | 닫힌 폭 mm (L1) | 개구부 폭 mm (L2) |
| MHL2-10D | 10 | 60 | 20 | 56 | 76 |
| MHL2-10D1 | 40 | 40 | 78 | 118 | |
| MHL2-10D2 | 60 | 96 | 156 | ||
| MHLL2-16D | 16 | 60 | 30 | 68 | 98 |
| MHL2-16D1 | 40 | 60 | 110 | 170 | |
| MHL2-16D2 | 80 | 130 | 210 | ||
| MHL2-20D | 20 | 60 | 40 | 82 | 122 |
| MHL2-20D1 | 40 | 80 | 142 | 222 | |
| MHL2-20D2 | 100 | 162 | 262 | ||
| MHL2-25D | 25 | 60 | 50 | 100 | 150 |
| MHL2-25D1 | 40 | 100 | 182 | 282 | |
| MHL2-25D2 | 120 | 200 | 320 | ||
| MHL2-32D | 32 | 30 | 70 | 150 | 220 |
| MHL2-32D1 | 20 | 120 | 198 | 318 | |
| MHL2-32D2 | 160 | 242 | 402 | ||
| MHL2-40D | 40 | 30 | 100 | 188 | 288 |
| MHL2-40D1 | 20 | 160 | 246 | 406 | |
| MHL2-40D2 | 200 | 286 | 486 |

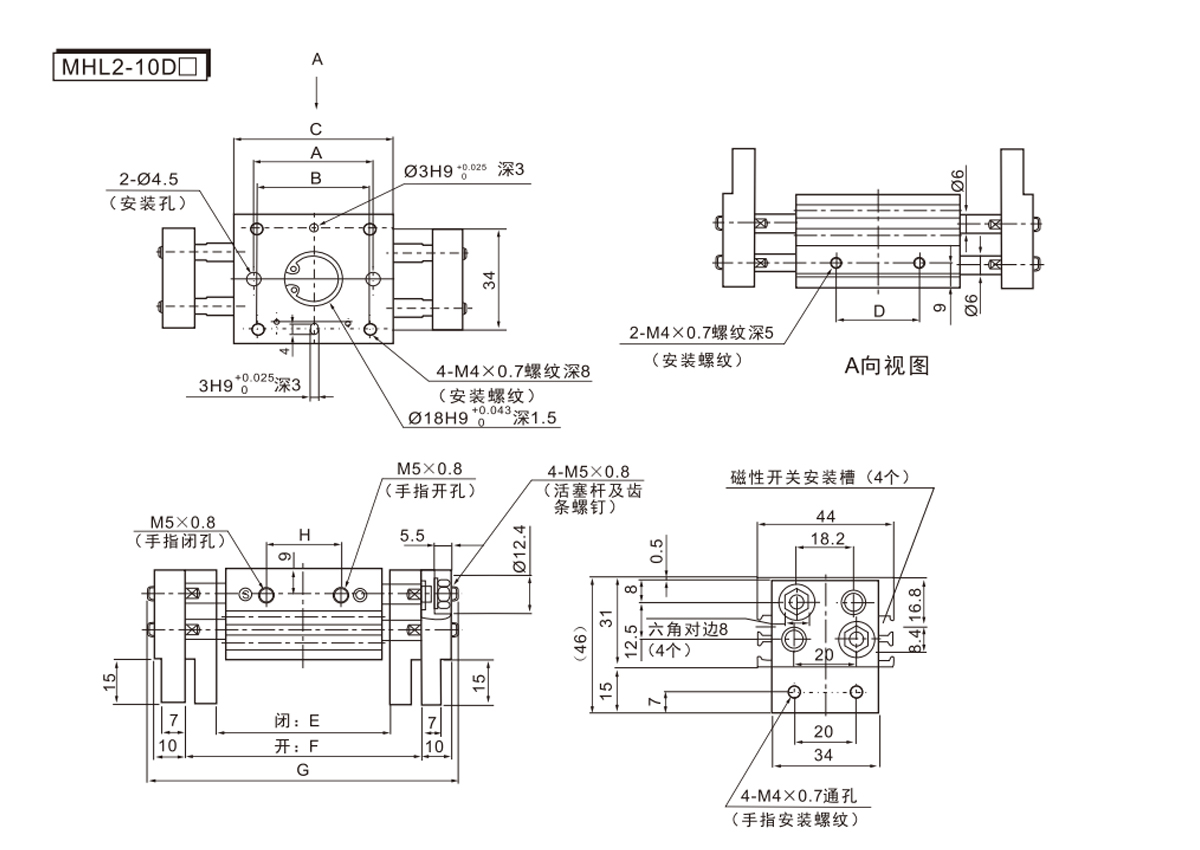

| 모델 | A | B | C | D | E | F | G | H |
| MHL2-10D | 38 | 36 | 51 | 26 | 56 | 76 | 100 | 24 |
| MHL2-10D1 | 54 | 52 | 67 | 42 | 78 | 118 | 142 | 39 |
| MHL2-10D2 | 72 | 70 | 85 | 60 | 96 | 156 | 180 | 57 |

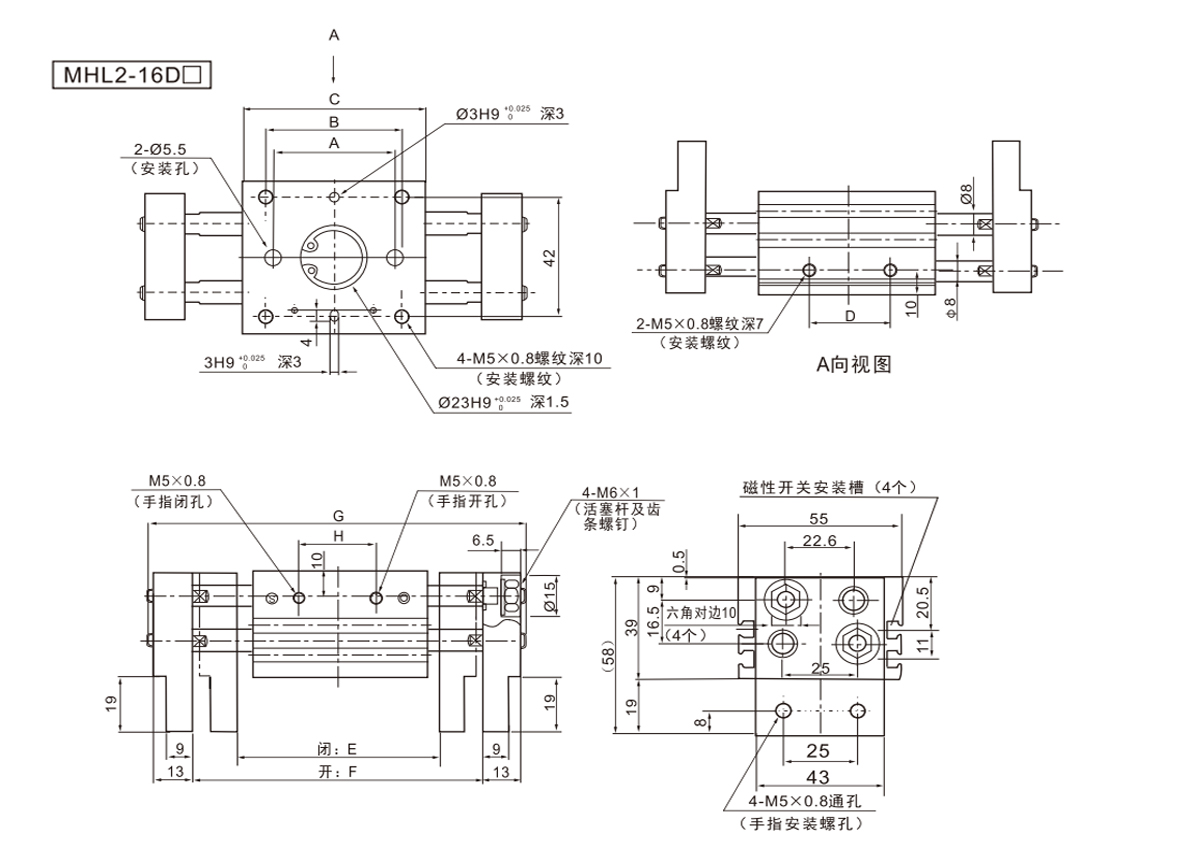

| 모델 | A | B | C | D | E | F | G | H |
| MHL2-16D | 40 | 45 | 60 | 28 | 68 | 98 | 128 | 26 |
| MHL2-16D1 | 70 | 75 | 90 | 58 | 110 | 170 | 200 | 50 |
| MHL2-16D2 | 90 | 95 | 110 | 78 | 130 | 210 | 240 | 70 |
| 모델 | A | B | C | D | E | F | G | H |

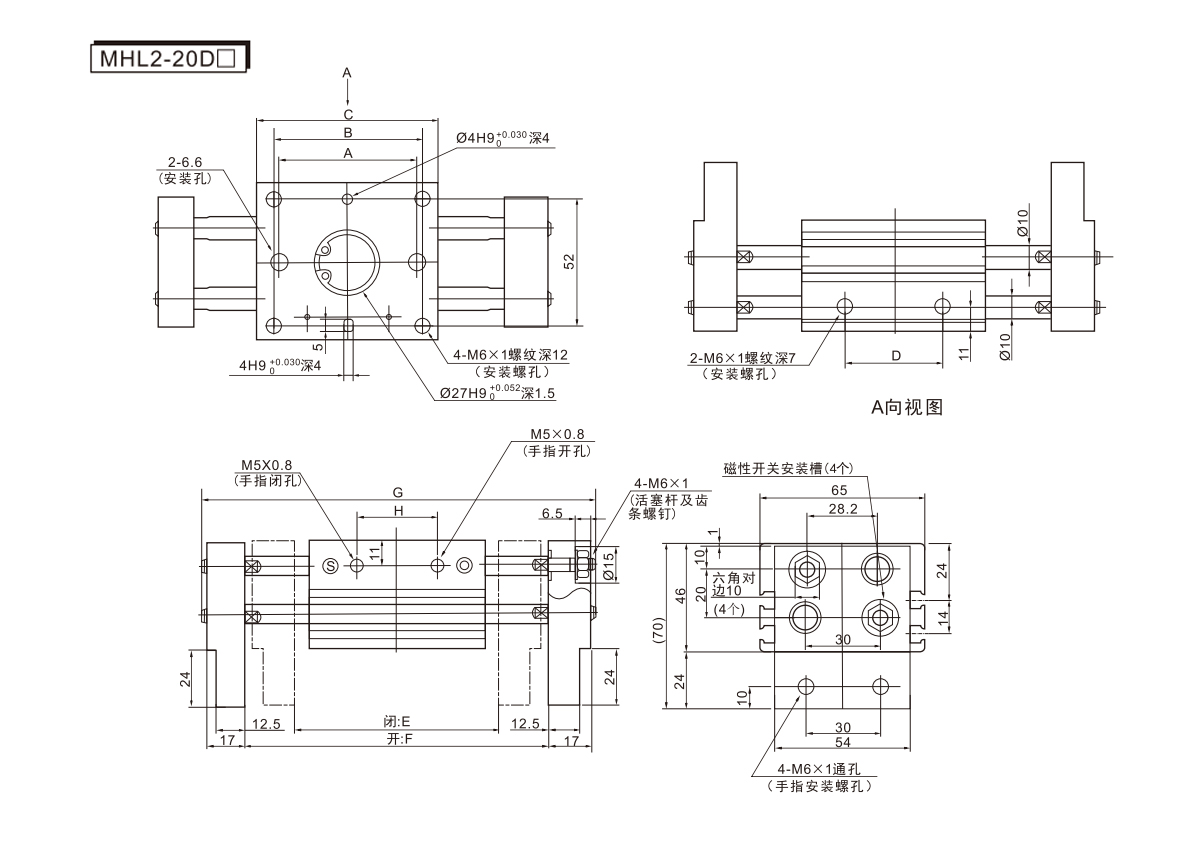

| MHL2-20D | 54 | 58 | 71 | 38 | 82 | 122 | 160 | 32 |
| MHL2-20D1 | 96 | 100 | 113 | 80 | 142 | 222 | 260 | 68 |
| MHL2-20D2 | 116 | 120 | 133 | 100 | 162 | 262 | 300 | 88 |
| 모델 | A | B | C | D | E | F | G | H |

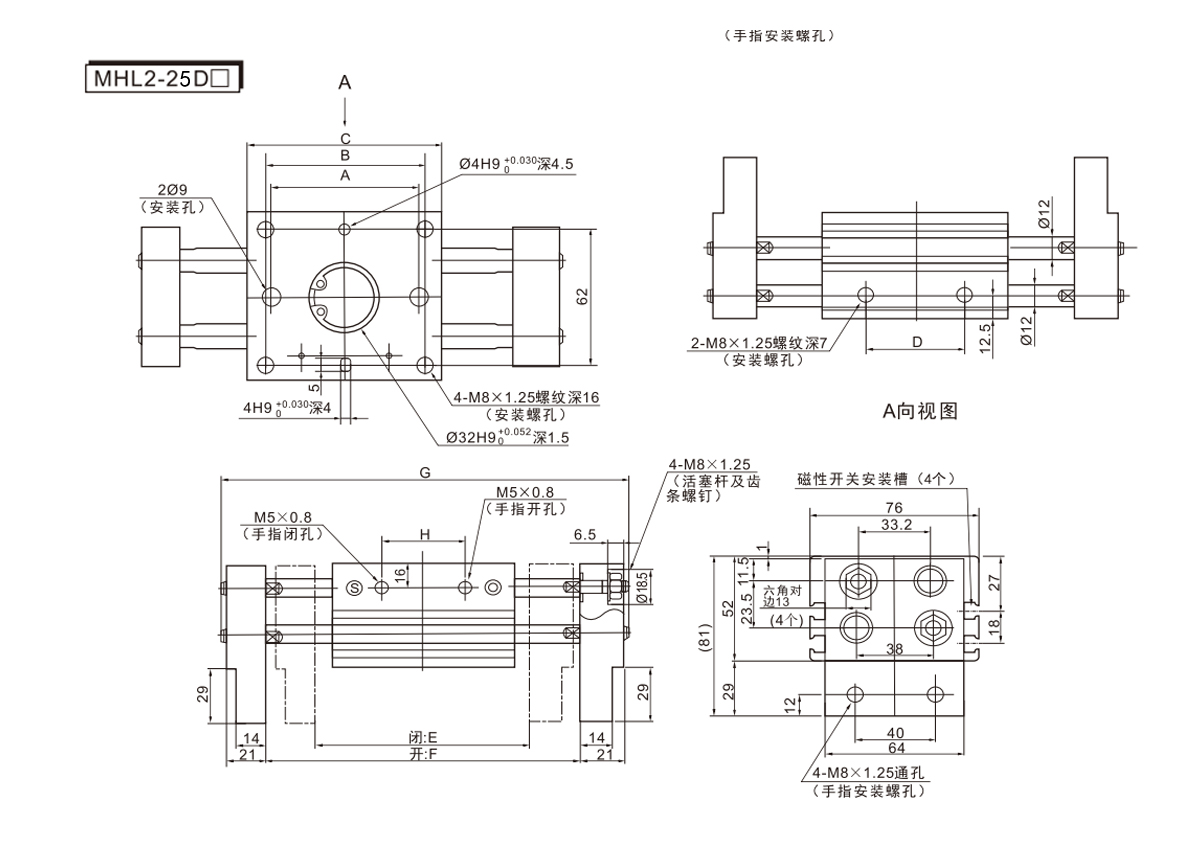

| MHL2-25D | 66 | 70 | 88 | 48 | 100 | 150 | 196 | 38 |
| MHL2-25D1 | 120 | 124 | 142 | 102 | 182 | 282 | 328 | 86 |
| MHL2-25D2 | 138 | 142 | 160 | 120 | 200 | 320 | 366 | 104 |
| 모델 | B | C | D | E | F | G | H |

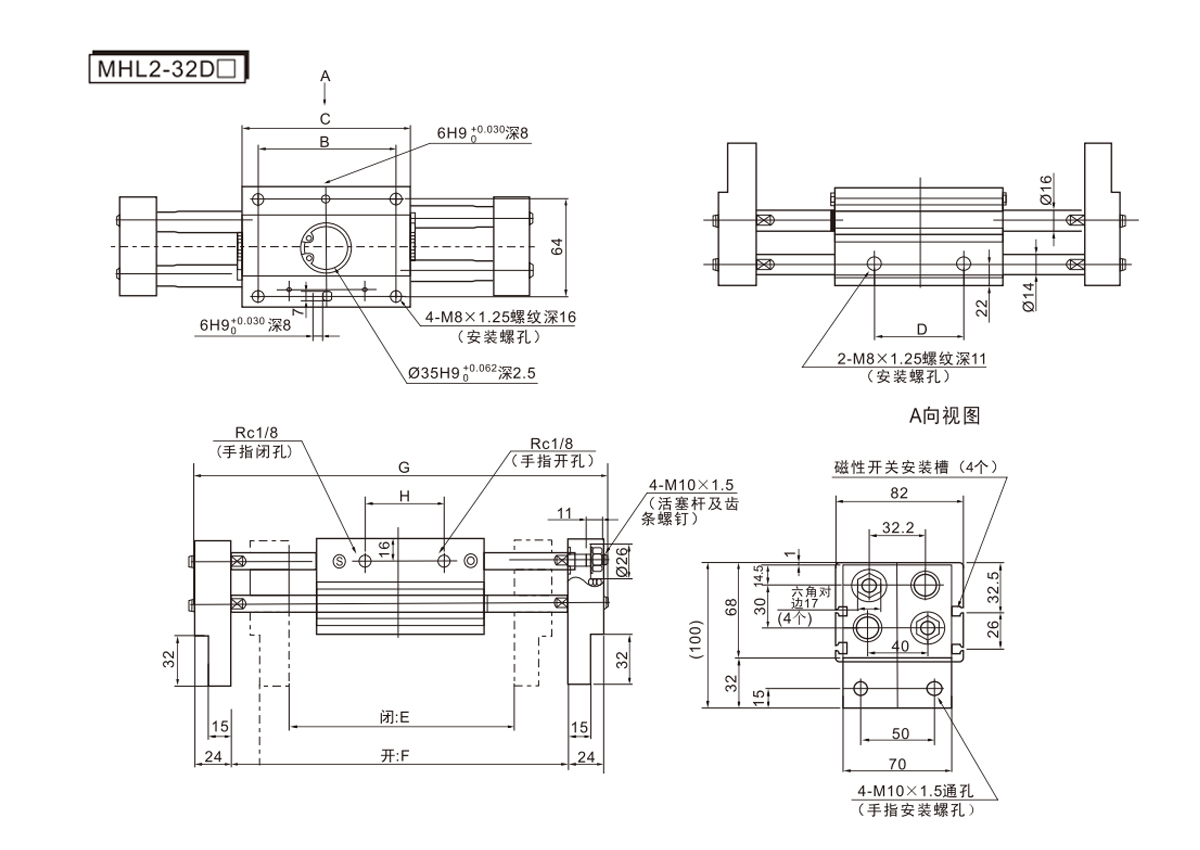

| MHL2-32D | 86 | 110 | 60 | 150 | 220 | 272 | 56 |
| MHL2-32D1 | 134 | 158 | 108 | 198 | 318 | 370 | 104 |
| MHL2-32D2 | 178 | 202 | 152 | 242 | 402 | 454 | 148 |
| 모델 | B | C | D | E | F | G | H |

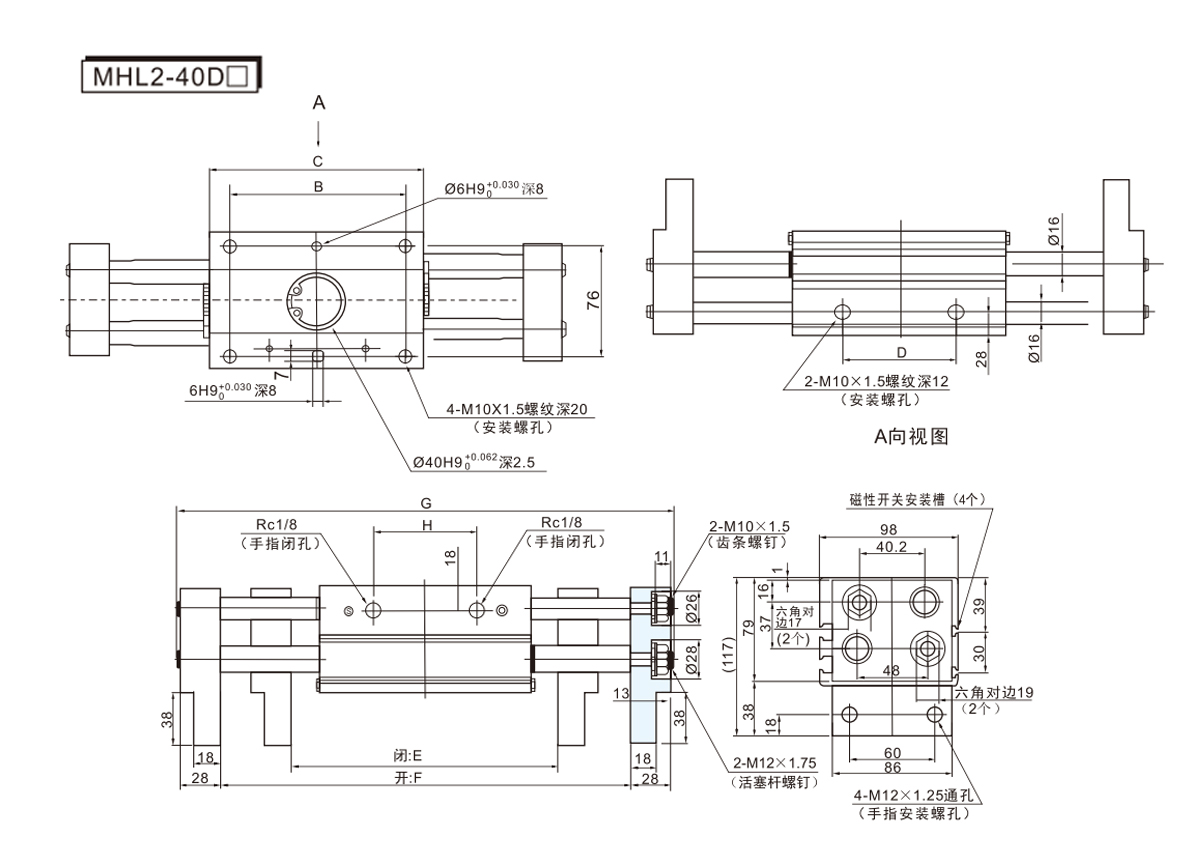

| MHL2-40D | 116 | 148 | 80 | 188 | 288 | 348 | 72 |
| MHL2-40D1 | 174 | 206 | 138 | 246 | 406 | 466 | 130 |
| MHL2-40D2 | 214 | 246 | 178 | 286 | 486 | 546 | 170 |
