VHK 시리즈 핑거 밸브 공급업체

홈 / 제품 / 공압 제어 구성 요소 / 수동 제어 밸브 / VHK 시리즈 핑거 밸브

VHK 시리즈 핑거 밸브 VHK 시리즈 핑거 밸브
  • VHK 시리즈 핑거 밸브
  • VHK 시리즈 핑거 밸브
수동 제어 밸브

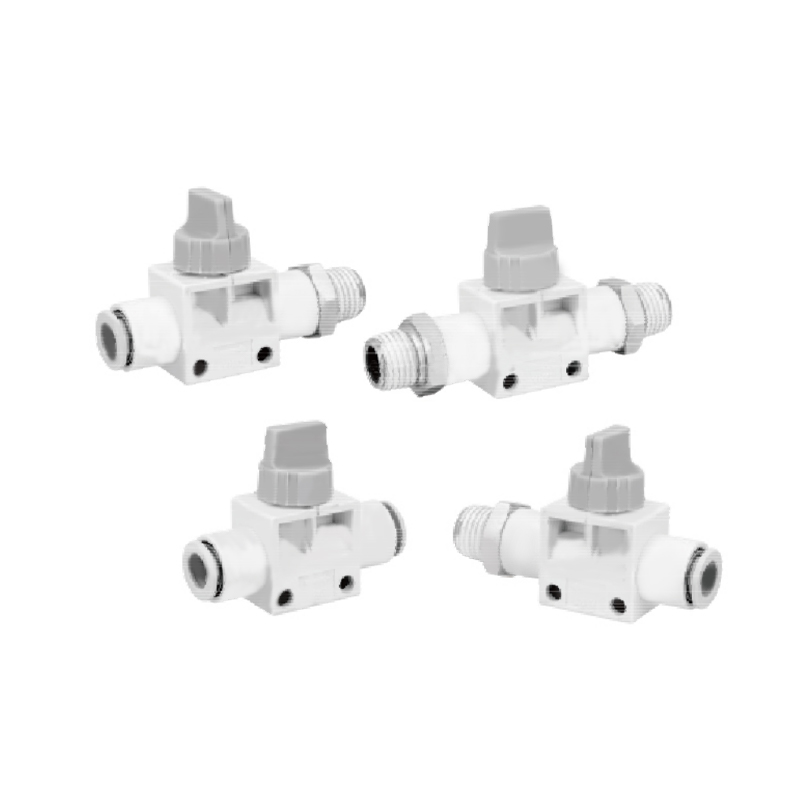

VHK 시리즈 핑거 밸브

VHK 시리즈 핑거 밸브는 신뢰할 수 있는 기본 유체 켜기-끄기 및 방향 전환 기능을 제공하는 데 중점을 둔 소형 공압 제어 요소입니다. 직관적인 작동과 시스템 적응성을 모두 고려하여 설계되었으며 기본적인 산업용 유체 제어 분야에 적합합니다.

핵심 기능은 다음과 같습니다.
광범위한 흐름 성능 - 내부 흐름 채널 아키텍처는 일반적인 압축 가스 매체의 플럭스 요구 사항을 충족하기 위해 광범위한 흐름 용량을 달성합니다.
포지티브 차단 씰 - 시트 밸브의 핵심 구조는 닫힌 상태에서 씰링 신뢰성을 보장하고 내부 누출 위험을 줄이기 위해 채택되었습니다.
모듈식 인터페이스 호환성 - 주류 산업용 파이프라인의 외경 표준에 적응하고 현장 통합을 단순화하기 위해 일련의 배관 사양 인터페이스가 제공됩니다.
잔압 해제 메커니즘 - 특정 3방향 구성에는 중간 위치 압력 해제 기능이 있어 닫힌 위치에서 액추에이터 측의 잔압을 수동적으로 해제할 수 있습니다.
인간-기계 상호 작용 최적화 - 회전식 조작기에는 직관적인 산업 작업을 준수하는 명확한 위치 포인팅 표시가 있습니다. 열고 닫는 스트로크는 표준 회전 방향 논리를 따릅니다.

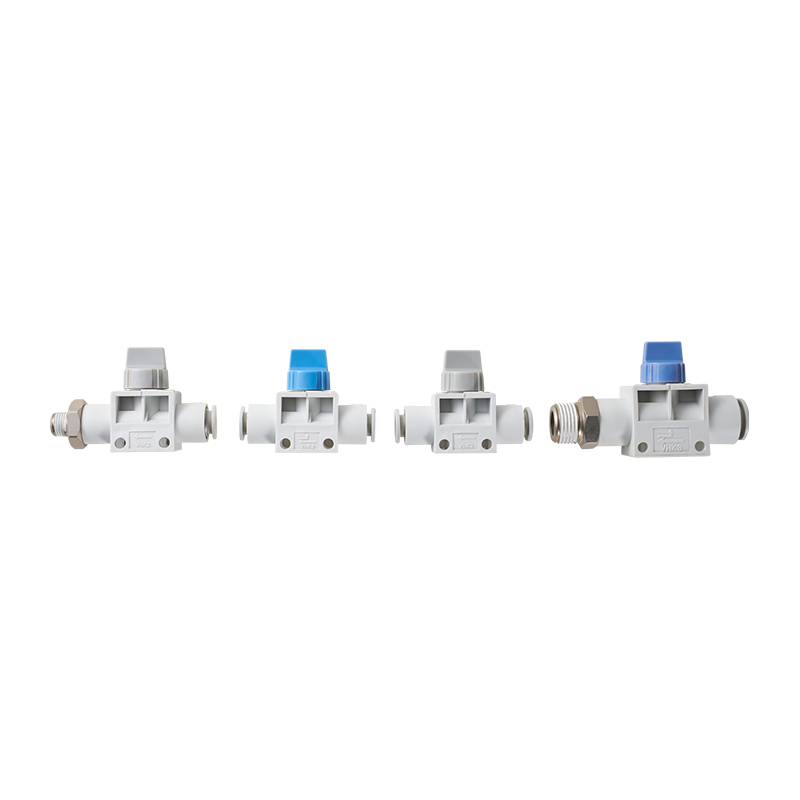

기능적 시각적 식별 - 회색은 기본 ON/OFF 기능을 나타내고 파란색은 방향 전환 기능을 나타내는 액추에이터 본체의 색상 코딩을 통해 2방향 및 3방향 밸브 유형을 시각적으로 빠르게 구분합니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:HSV 시리즈 핸드 슬라이딩 밸브
  • 밸브 2/3포트 밸브
    유체 공기
    증거 압력 1.5Mpa
    최대 작동 압력 1.0MPA
    작동 압력 범위 -100kPa
    주변 및 유체 온도 0~60℃
    적용 가능한 튜브 재료 나일론, 폴리우레탄

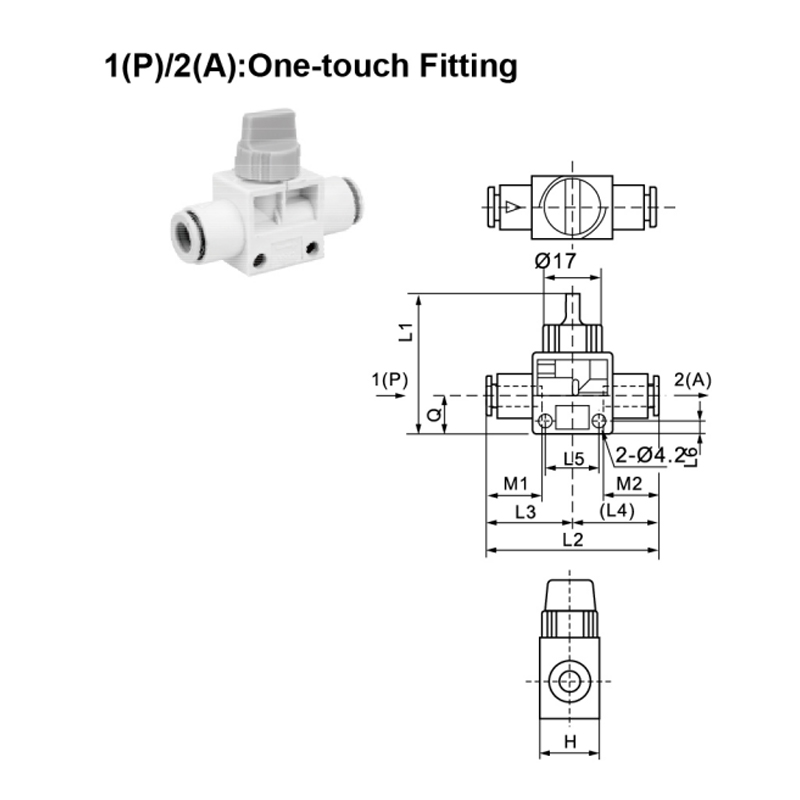

  • 적용 가능
    튜브 O.D
    (mm)     		모델 H L1 L2 L3 L4 L5 L6 M1 M2 Q 효과적인
    면적
    (mm²)     		무게
    (g)
    1(피)R
    2(A)     		2(A)R
    3(R)
    1(피) 2(A)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK구-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

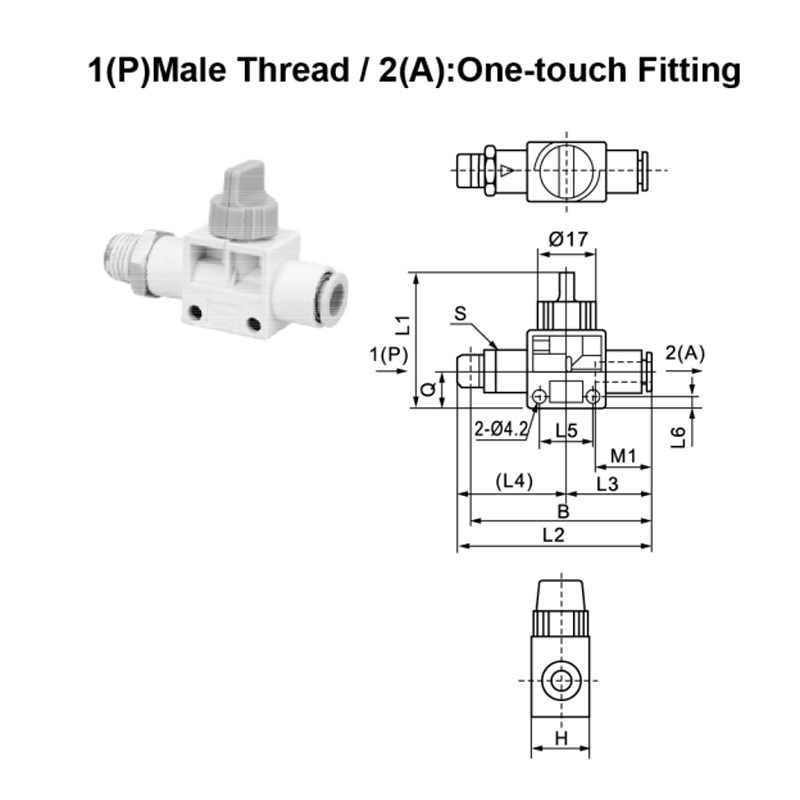

    연결
    스레드     		적용 가능
    튜브 o.D
    (mm)     		모델 H L1 L2 L3 L4 L5 L6 M1 Q 효과적인 Area
    ( mm²)     		무게
    (g)     		B S
    폭
    건너편
    아파트
    1(피) 2(A) 1P)R2(A) 2(A)R3/R)
    M5 Ø4 C-VHK□-M5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-M5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

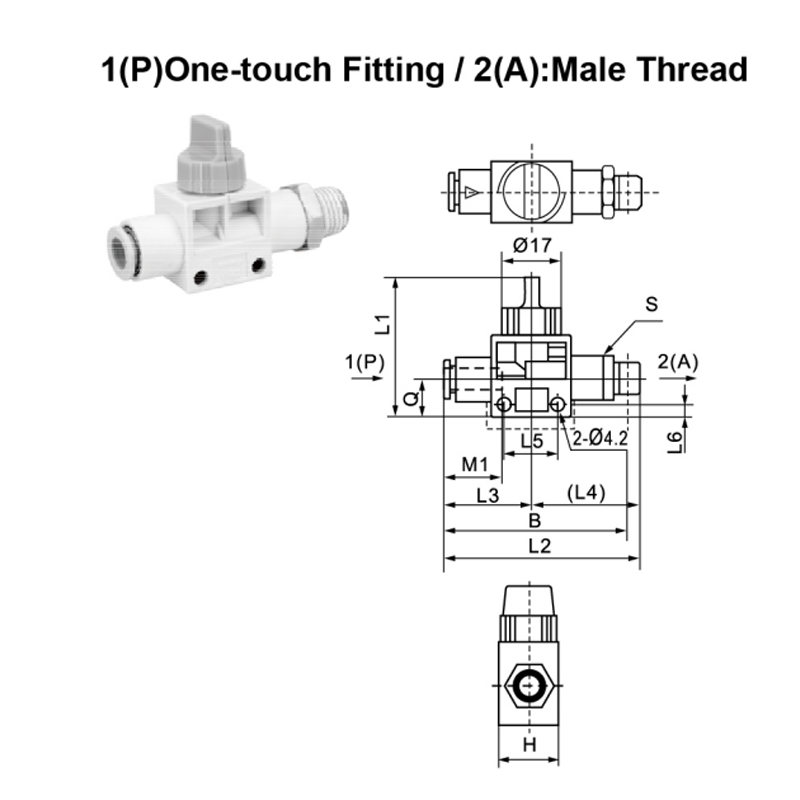

    적용 가능
    튜브 o.D
    (mm)     		모델 연결
    스레드
    2(A)     		H L1 L2 L3 L4 L5 L6 M1 Q 효과적인 Area
    (mm²)     		무게
    (g)     		B S
    폭
    건너편
    아파트
    1(피) 1P)R2(A) 2(A)R3/R)
    Ø4 C-VHK□-04F-M5 M5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-M5 M5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

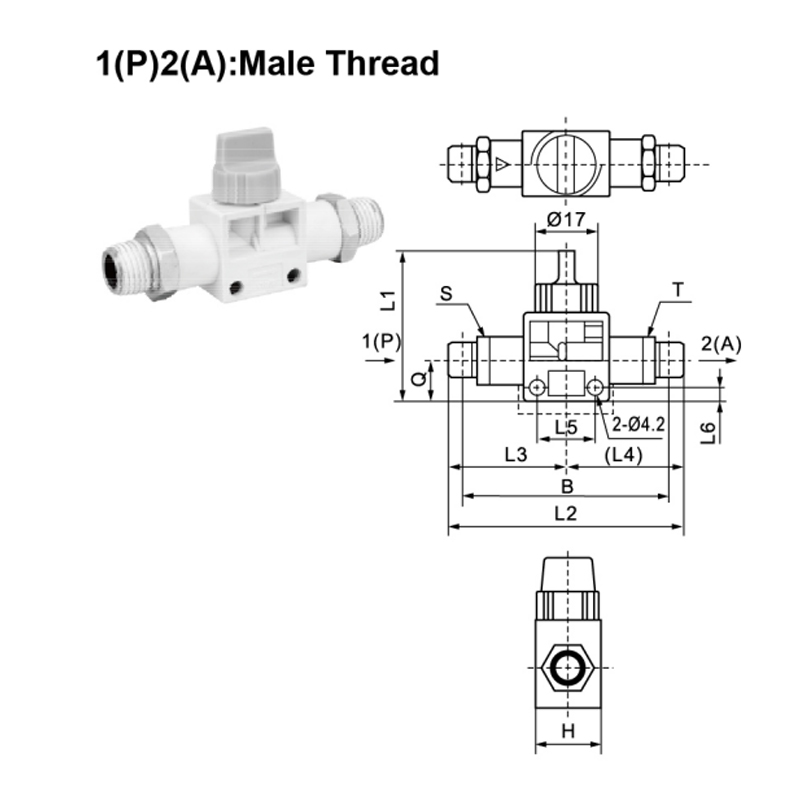

    연결 Thread 모델 H L1 L2 L3 L4 L5 L6 Q 효과적인 Area
    (mm²)
    무게
    (g)     		B S
    폭
    건너편
    아파트     		T
    폭
    건너편
    아파트
    1(피) 2(A) 1P)R2(A) 2(A)R3R)
    M5 M5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 M5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
