ZSE/ISE 시리즈 디지털 압력 스위치 공급업체

홈 / 제품 / 공압 제어 부품 / 디지털 압력 스위치 / ZSE/ISE 시리즈 디지털 압력 스위치

ZSE/ISE 시리즈 디지털 압력 스위치 ZSE/ISE 시리즈 디지털 압력 스위치
  • ZSE/ISE 시리즈 디지털 압력 스위치
  • ZSE/ISE 시리즈 디지털 압력 스위치
디지털 압력 스위치

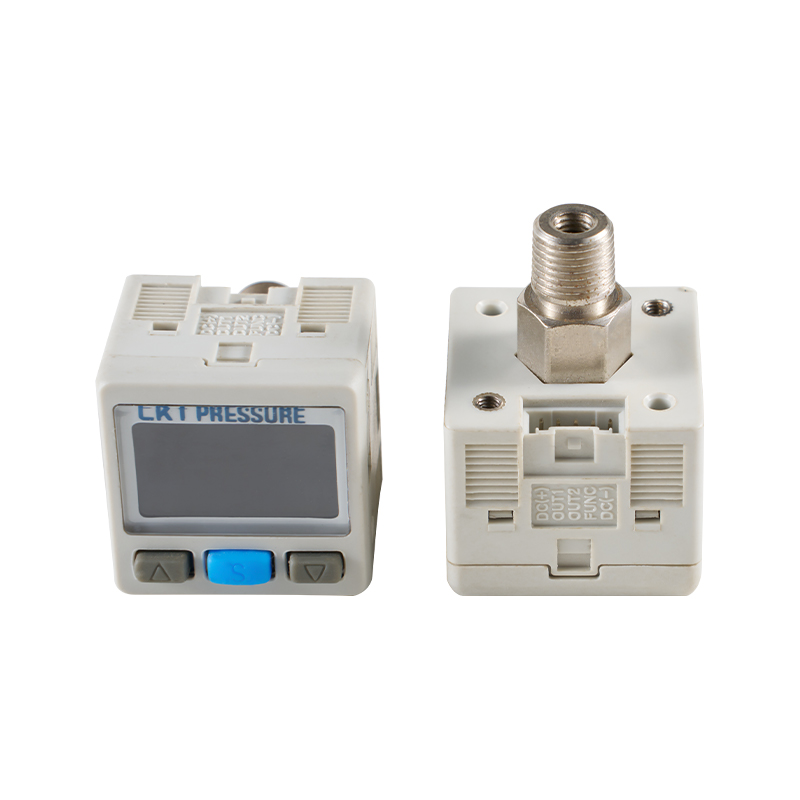

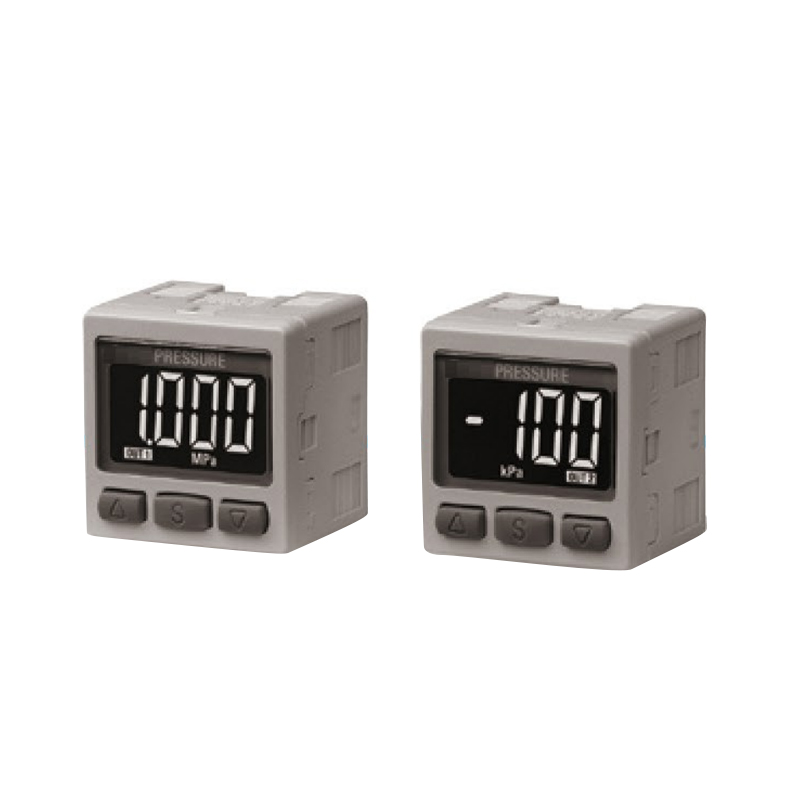

ZSE/ISE 시리즈 디지털 압력 스위치

ZSE/ISE 시리즈 디지털 압력 스위치는 디지털 압력 모니터링 및 제어 솔루션을 제공합니다. 핵심은 컴팩트한 구조, 넓은 양압/음압 범위(ZSE는 진공에 중점, ISE는 양압에 중점) 및 직관적인 디지털 디스플레이(상태 프롬프트 포함)에 있습니다. 빠른 설정, 다중 출력 신호(스위치/아날로그) 및 장치 상호 연결(예: IO-Link)을 지원하여 정확성, 응답 속도 및 신뢰성에 대한 산업 자동화 요구 사항을 충족합니다.

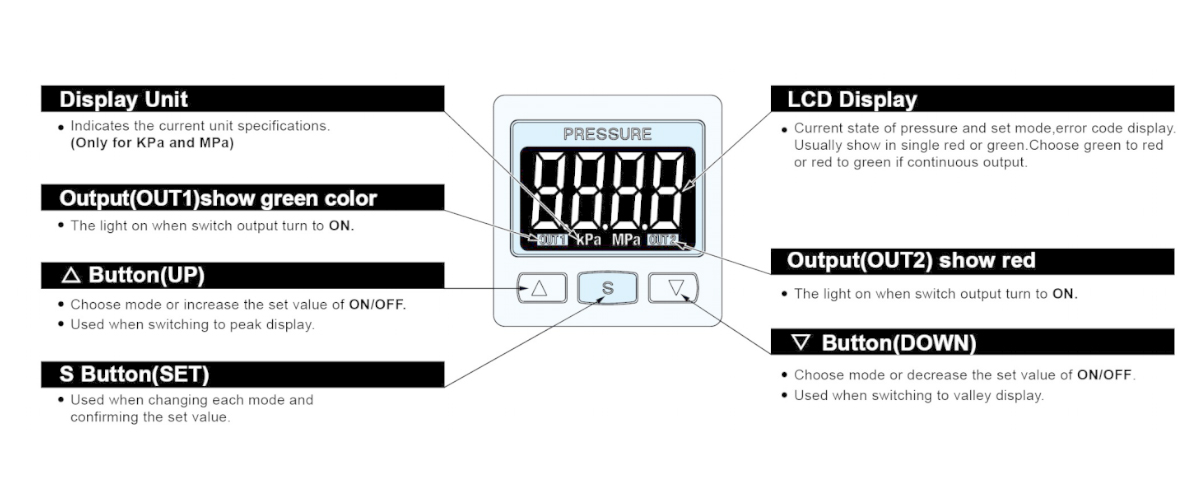

• 디지털 디스플레이 및 제어: 직관적인 디지털 화면, 상태 시각화.
•컴팩트한 구조: 두께가 매우 얇아 설치 공간이 절약됩니다.
•넓은 압력 범위: ZSE(진공), ISE(양압)는 시리즈의 공통 범위를 포괄합니다.
•편리한 설정: 간단하고 효율적인 매개변수 조정.
•다기능 출력: NPN/PNP 스위치 수량, 아날로그 수량(1-5V/4-20mA).
•상호 연결 기능: IO-Link와 같은 통신 프로토콜을 지원합니다.
•산업적 신뢰성: 가혹한 환경에 적응합니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:다음 글이 없습니다

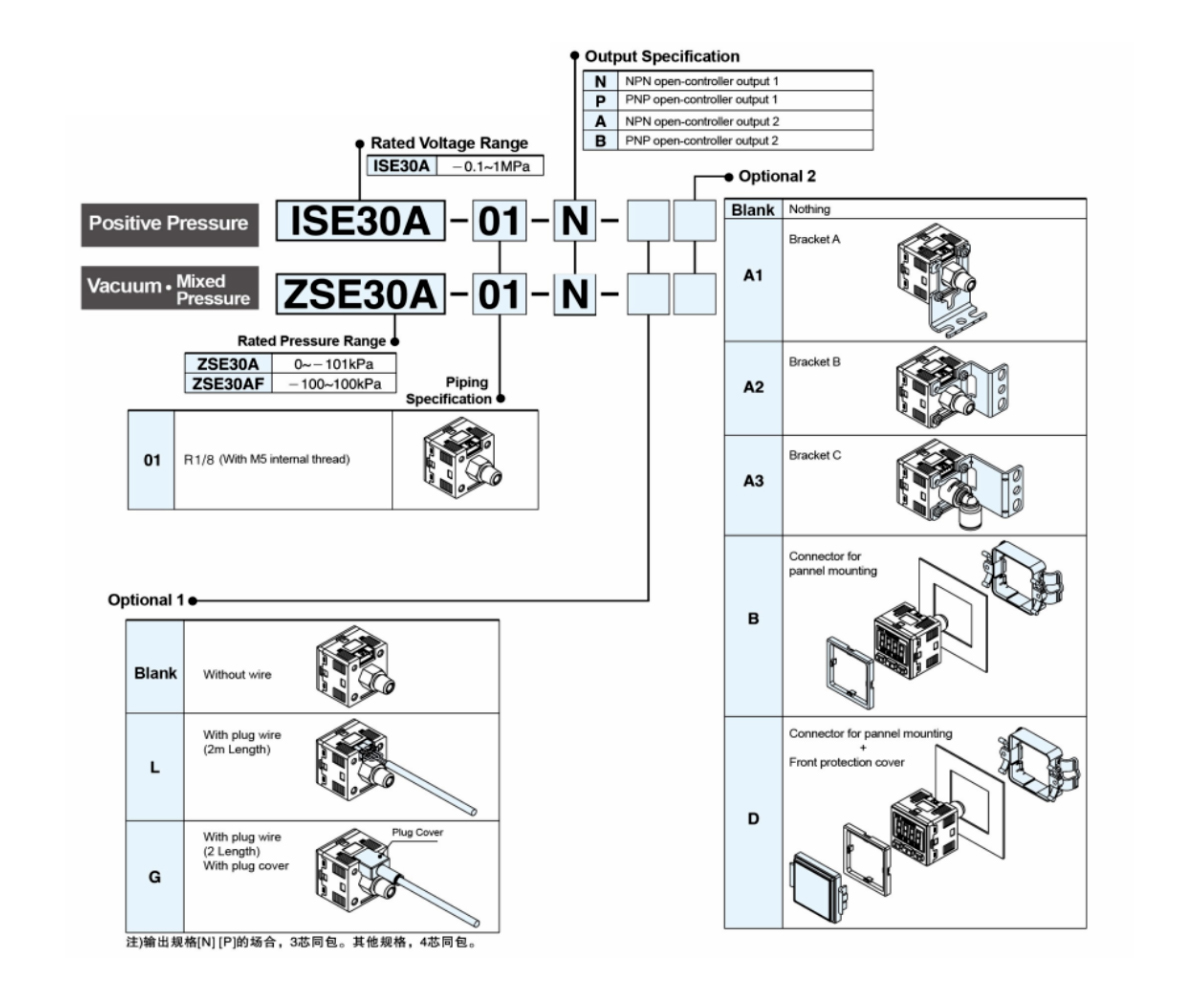

  • 모델 ZSE30AF
    (혼합 압력)     		ZSE30A           (진공압) ISE30A
    (긍정적인 압력)
    정격 압력 범위 -100.0~100.0kPa 0~-101kPa 0.0~1.000MPa
    압력 범위 설정 -101.0~101.0kPa -101.3~10.0kPa -0.100~1.000MPa
    내압성 300kPa 1.5MPa
    유체 공기, 비부식성, 불연성
    압력 단위 설정 최소 눈금 kPa 0.1 -
    MPa - 0.001
    kgf/cm² 0.001 0.01
    바 0.001 0.01
    psi 0.01 0.1
    inHg 0.1 -
    mmHg 1 -
    전압 12~24V DC ±10%, 리플 피크 10% 미만
    소비 전류 40mA 이하(무부하)

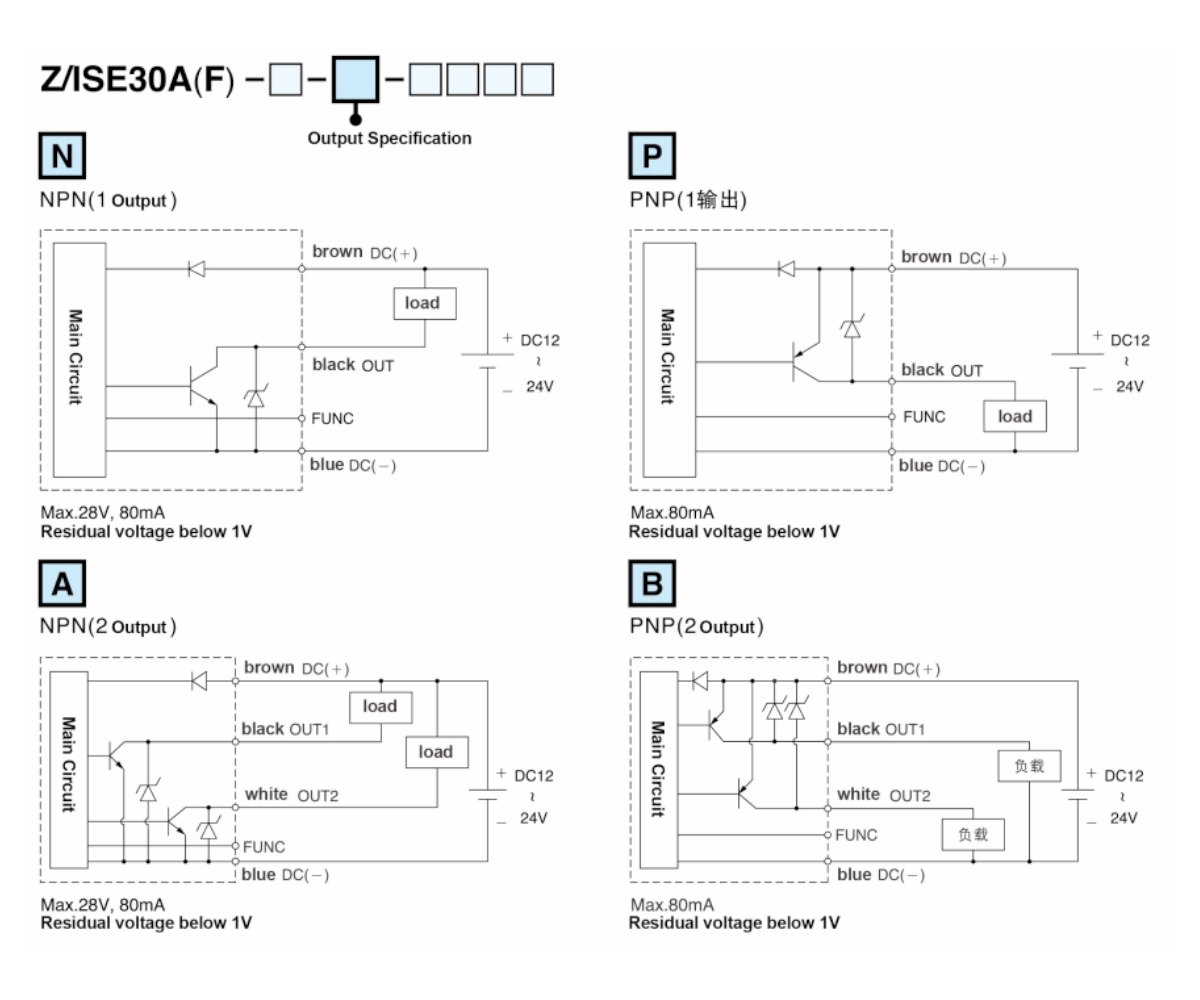

    스위치 출력 2 NPN 오픈 컨트롤러 출력         2 PNP 오픈 컨트롤러 출력
    최대 부하 전류:125mA                최대 부하 전류:125mA
    최대 공급 전압:30VDC              최대 공급 전압:24VDC
    내부 압력 강하:1.5V 이하    내부 압력 강하:1.5V 이하
    반복 정확도
    		±0.2%F.S. ±1자리 이하
    차동 단일 지점 설정 모델 조정 가능(*1)
    차동 Mode Window
    창 비교 모드
    반응 시간 2.5ms 이하(오작동 방지 기능: 25ms,100ms,250ms,
    500ms,1000ms,1500ms 선택)
    출력 단락 보호 예
    디스플레이 3가지 색상(빨간색/녹색/주황색) 표시(샘플링 속도:5회/초)
    디스플레이 Accuracy ≤±2%F.S. ±1digit(주위온도:25±3℃)
    동작 표시 등 주황색(1&2 표시등)OUT1 OUT2
    선형 아날로그 출력
    [전압 출력(*2)]     		출력 전압: 1~5V≤±2.5%F.S. (정격압력범위)
    선형성: ≤±1%F.S.
    출력 임피던스 약 1kΩ
    선형 아날로그 출력
    [전압 출력(*3)]     		출력 전류:4~20mA≤±2.5%F.S. (정격압력범위)
    선형성: ≤±1%F.S.
    최대 부하 임피던스: 300Ω(전압은 12V)
    600Ω(전압은 24V)
    최소 부하 임피던스: 50Ω
    환경
    저항하는     		보호 수준 IP40
    주변 온도 동작:0~50℃,저장:-10~60℃(이슬이 맺히지 않거나 얼지 않음)
    주변 습도 동작 및 저장:35~85%RH(이슬 없음)
    내압성 1000V AC 1분(리드와 플라스틱 쉘 사이)

    절연 저항     		500MΩ 이상(500V DC)(리드와 플라스틱 쉘 사이)
    진동 방지 복진폭 1.5mm, 매분 10Hz~55Hz~10Hz, 전방향(X,Y,Z) 2시간
    충격 방지 100m/s²(10G) 모든 방향(X,Y,Z)에서 3시간
    온도특성 ≤±2.5%F.S.비교 기준 온도25℃(0-50℃ 사이)

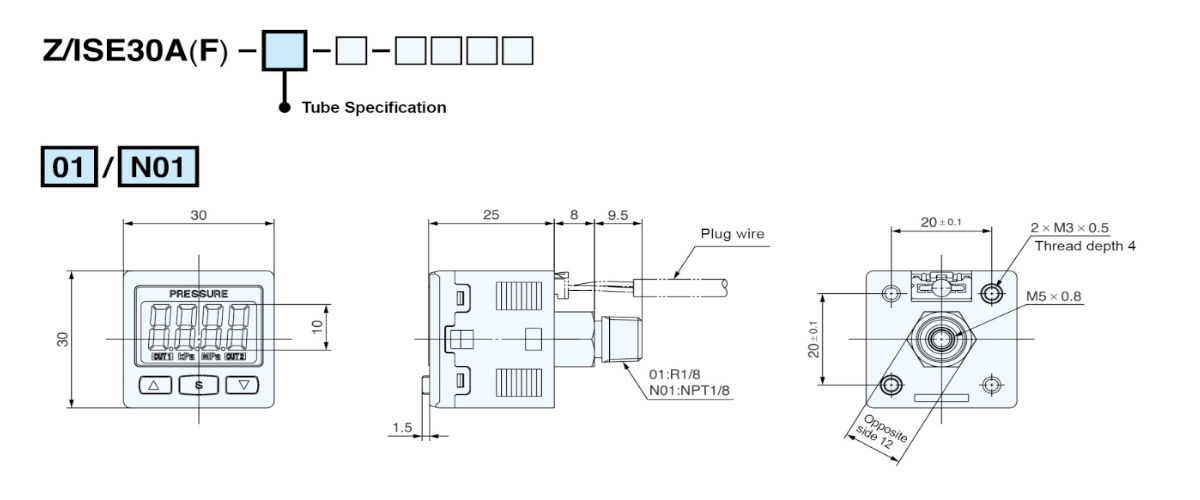

    연결 직경 R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5
    와이어 사양 내유성 PVC선(0.15mm²)
    무게 약 80g(2미터 와이어 포함)
    참고: 1. 단일 지점 설정 모드와 창 비교 모드는 1-8 자리의 편차를 조정할 수 있습니다.
    2. 전압 출력 선택시 전류 출력은 없습니다. 두 가지 출력 유형 중 하나만 선택할 수 있습니다.
    3. 전류 출력을 선택하면 전압 출력이 없습니다. 두 가지 출력 유형 중 하나만 선택할 수 있습니다.
