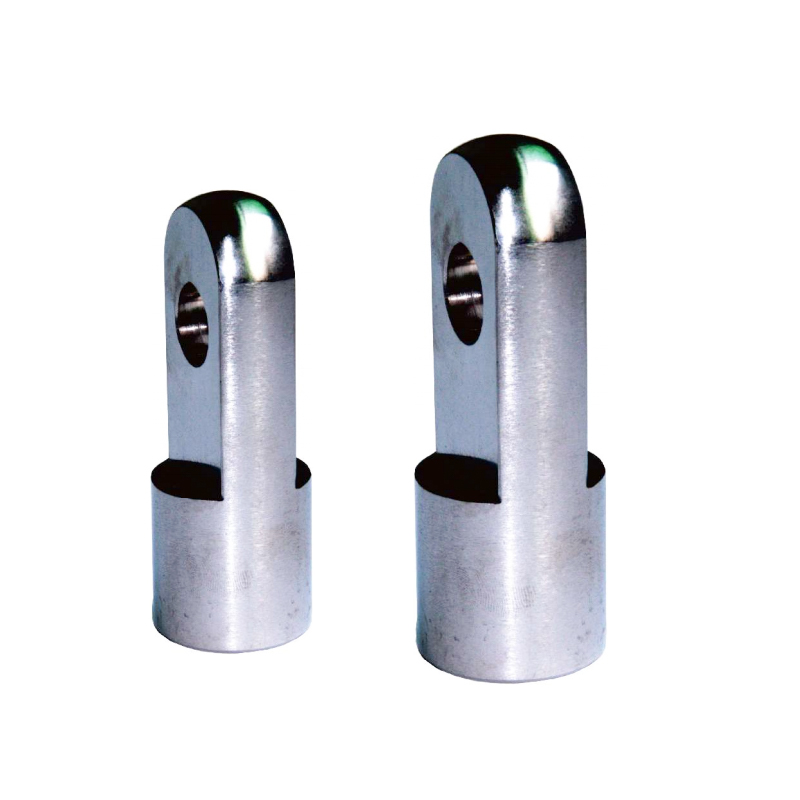

실린더 액세서리

실린더 액세서리

실린더 액세서리는 실린더 시스템의 핵심 지원 구성 요소입니다. 과학적 선택은 실린더의 신뢰성, 제어 정확도, 서비스 수명 및 작동 효율성을 보장하는 데 결정적인 역할을 합니다. 이 액세서리 시리즈는 다양한 작업 조건에서 실린더의 전반적인 성능을 종합적으로 향상시키고 유지 관리 비용을 절감할 수 있으며 고강도 재료, ​​정밀 가공 기술 및 최적화된 구조 설계를 통해 고정밀 자동화 생산 시나리오에 적합합니다. ​

핵심 기능​
1. 높은 신뢰성: 고강도 합금 단조로 제작되어 1.6MPa의 작동 압력과 ±5%의 압력 변동을 견딜 수 있습니다. 내유성 니트릴 고무 및 폴리테트라플루오로에틸렌 복합 밀봉 부품은 -30℃ ~ 120℃의 온도 범위에서 8000시간 이상의 누출 없는 작동을 달성하여 가동 중지 시간의 위험을 크게 줄일 수 있습니다. ​

2. 정밀 제어: 일치 공차는 IT5 수준에 도달하고 단면 런아웃은 0.01mm/m 이하로 실린더와 부하 사이의 동축 오차는 0.02mm 이하이며 피스톤 이동 직진도 편차는 0.05mm/100mm 이내로 제어되며 반복 위치 정확도는 ±0.01mm에 이릅니다.​

3. 매우 긴 수명: 표면 경질 크롬 도금 처리(HV700 이상의 경도), 0.08의 낮은 슬라이딩 마찰 계수, 자체 윤활 베어링 사용, 마모 ≤0.001mm/100,000 움직임, 정격 조건에서 300만 회 이상의 무고장 사이클을 달성할 수 있으며 수명은 일반 액세서리보다 3배 더 깁니다. ​

4. 고효율 및 에너지 절약: 유선형의 공기 흐름 채널은 경로에 따른 항력 계수를 30% 감소시키고 가스 반응 속도를 20% 증가시킵니다. 경량 알루미늄 합금 소재(밀도 2.7g/cm3)는 움직임의 관성을 줄여주며, 고속 조건(1m/s)에서 에너지 소비를 15% 줄여 생산 라인의 효율성을 향상시킵니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:다음 글이 없습니다

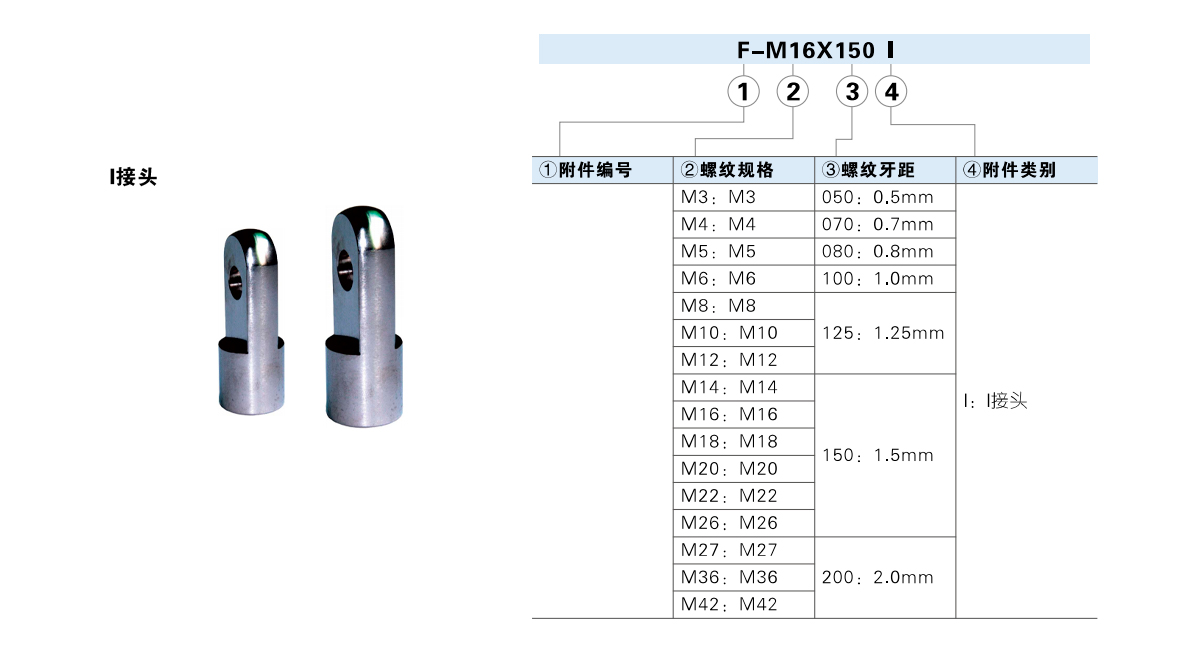

  • 실린더 시리즈 부속품 명칭 SE 사이
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X1251 ● ●
    F-M12X1251 ● ●
    F-M16X150l ● ● ● ●
    F-M20X150l ● ● ● ●
    F-M27X2001 ● ●
    F-M36X2001 ● ●
    실린더 시리즈 부속품 명칭 SG/SGC SC/SAU SC JSI
    125 160 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X1251 ● ●
    F-M12X1251 ●
    F-M14X150l ●
    F-M16X1501 ● ●
    F-M18X150l ● ●
    F-M20X1501 ● ●
    F-M22X1501 ●
    F-M26X1501 ●
    F-M27X2001 ● ● ●
    F-M36X2001 ● ● ● ●
    F-M42X2001 ● ●
    실린더 시리즈 부속품 명칭 MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X0501 ●
    F-M4X0701 ● ● ● ●
    F-M5X0801 ● ●
    F-M6X1001 ● ●
    F-M8X1251 ●
    F-M10×1251 ● ●
    F-M12X125l ●

    실린더 시리즈 부속품 명칭 SE 살
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200

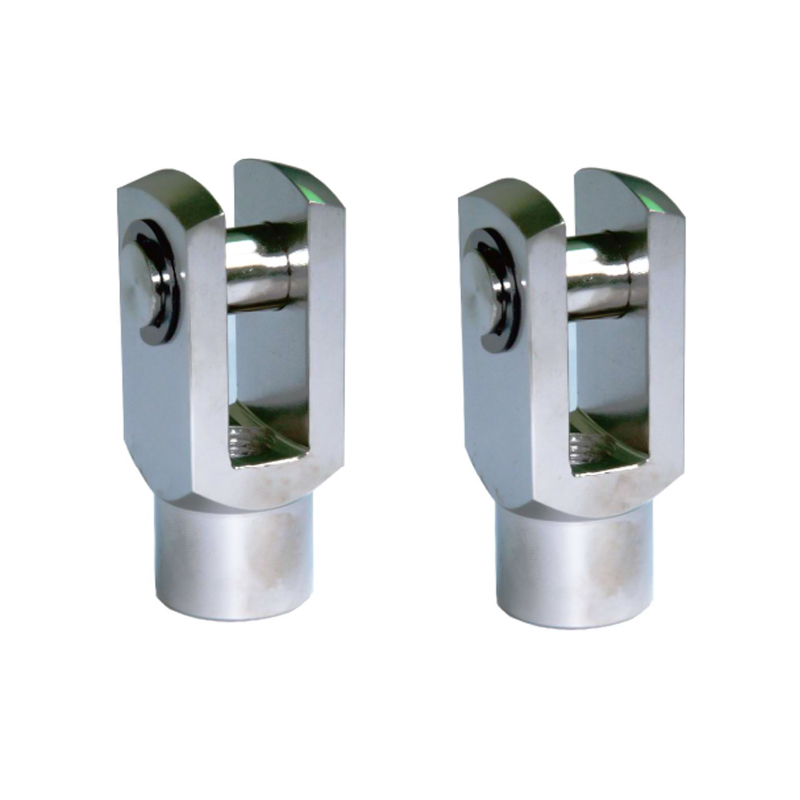

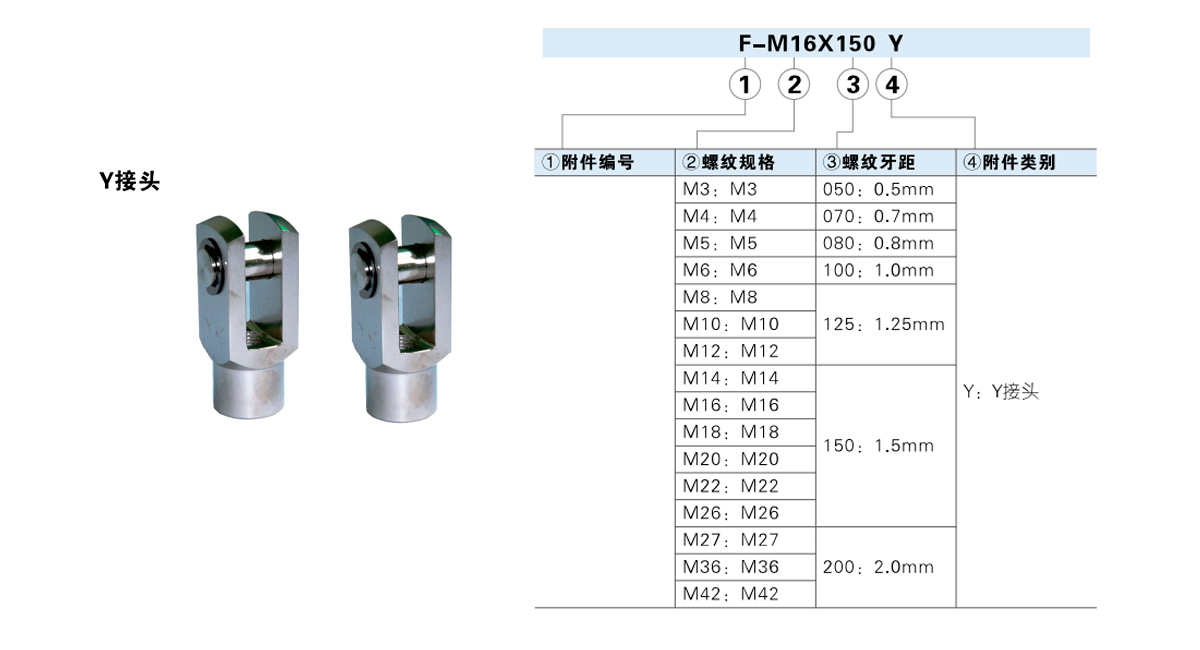

    F-M10X125Y ● ●
    F-M12X125Y ● ●
    F-M16X150Y ● ● ● ●
    F-M20X150Y ● ● ● ●
    F-M27X200Y ● ●
    F-M36X200Y ● ●
    실린더 시리즈 부속품 명칭 SG/SGC SC/SAU SC JSI
    125 60 200 250 32 40 50 63 80 100 125 160 200 250 32 40 50 63 80 100 125
    F-M10X125Y ● ●
    F-M12X125Y ●
    F-M14X150Y ●
    F-M16X150Y ● ●
    F-M18X150Y ● ●
    F-M20X150Y
    F-M22X150Y ● ● ●
    F-M26X150Y ●
    F-M27×200Y ● ● ●
    F-M36X200Y ● ● ● ●
    F-M42X200Y ● ●
    실린더 시리즈 부속품 명칭 MI MPG
    8 10 12 16 20 25 32 40 6 8 10 12 16
    F-M3X050Y ●
    F-M4X070Y ● ● ● ●
    F-M5X080Y ● ●
    F-M6X100Y ● ●
    F-M8X125Y ●
    F-M10X125Y ● ●
    F-M12X125Y ●

    실린더 시리즈 ACQ

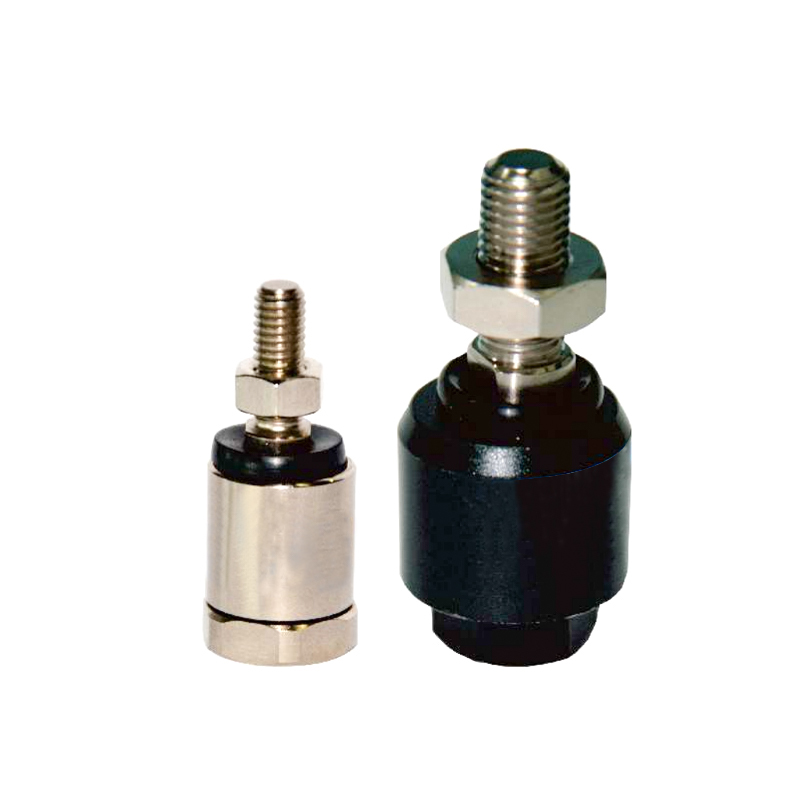

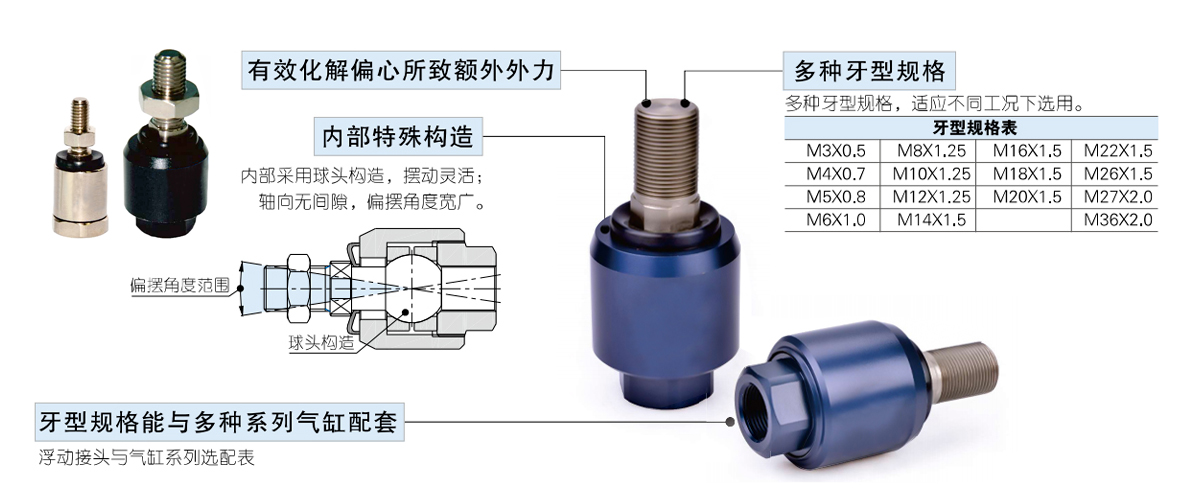

    실린더 시리즈 플로팅 조인트 사양 PB MI 석사 MF           MBL 플로팅 조인트 사양 2 16 20 25 32 40 50 63 80 100
    4 6 10 12 16 8 10 12 16 20 25 32 40 16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63 F-M8X125F ●
    F-M3X050F ● F-M10X125F ●
    F-M4X070F ● ● ● F-M12X125F
    F-M5X080F ● ● F-M14X150F ● ●
    F-M6X100F ● ● ● F-M16X150F
    F-M8X125F ● ● ● ● F-M18X150F ● ●
    F-M10X125F ● ● ● ● ● ● ● ● F-M20X150F
    F-M12X125F ● ● ● F-M22X150F ●
    F-M14X150F ● ● ● ● ● F-M26X150F ●

    실린더 시리즈 플로팅 조인트 사양 SG/SGC SE 살 살/SC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125F ● ● ● ●
    F-M12X125F ● ● ●
    F-M14X150F ●
    F-M16X150F ● ● ● ● ● ●
    F-M18X150F ● ●
    F-M20X150F ● ● ● ● ● ●
    F-M22X150F ●
    F-M26X150F ●
    F-M27×200F ● ● ● ●
    F-M36×200F ● ● ● ●

    실린더 시리즈 부속품 명칭 SE 사이 사이/SC
    32 40 50 63 80 100 125 32 40 50 63 80 100 125 160 200
    F-M10X125U ● ●
    F-M12X125U ● ●
    F-M16X150U ● ● ● ●
    F-M20X150U ● ● ● ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    실린더 시리즈 부속품 명칭 SG/SGC SC/SAU JSI
    125 160 200 250 32 40 50 63 80 100 32 40 50 63 80 100 125
    F-M10X125U ● ●
    F-M12X125U ●
    F-M14X150U ●
    F-M16X150U ●
    F-M18X150U ● ● ●
    F-M20X150U ● ●
    F-M26X150U ●
    F-M27X200U ● ●
    F-M36X200U ● ●
    실린더 시리즈 부속품 명칭 ACQ
    12 16 20 25 32 40 50 63 80 100
    F-M5X080U ●
    F-M6X100U ●
    F-M8X125U ●
    F-M10X125U ●
    F-M14X150U ● ●
    F-M18X150U ● ●
    F-M26X150U ●
    실린더 시리즈 부속품 명칭 석사 MF MBL
    16 20 25 32 40 50 63 20 25 32 40 20 25 32 40 50 63
    F-M6X100U ●
    F-M8X125U ● ● ●
    F-M10X125U ● ● ● ● ● ●
    F-M12X125U ● ●
    F-M14X150U ● ● ● ●
    실린더 시리즈 부속품 명칭 PB MI
    4 6 10 12 16 8 10 12 16 20 25 32 40
    F-M4X070U ● ● ●
    F-M5X080U ● ●
    F-M6X100U ● ●
    F-M8X125U ●
    F-M10X125U ● ●
    F-M12X125U ●

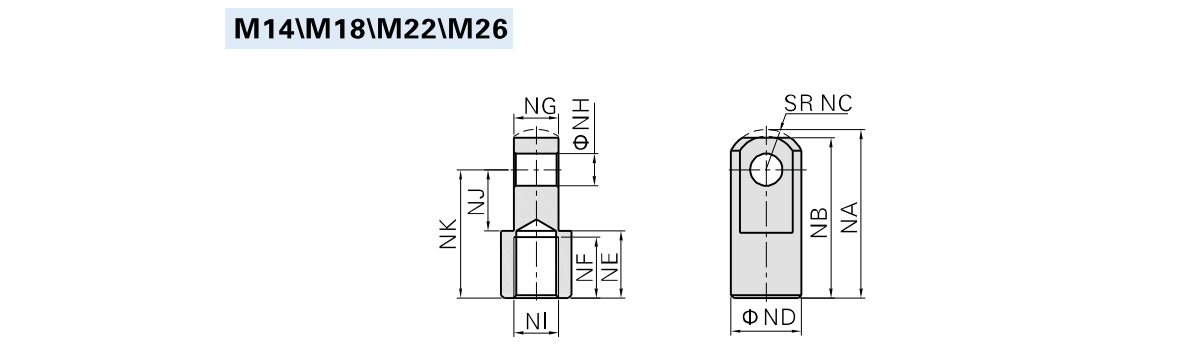

  • 형식/기호 해당 없음 주의 NC ND 북동쪽 NF NG NH NJI 북한 NI
    F-M14X1501 52.5 50 12.5 22 21 19 13.8 10 19 40 M14×1.5
    F-M18X1501 66.5 64 16.5 28 27 24 19.8 14 24 50 M18×1.5
    F-M22X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M22×1.5
    F-M26X1501 83.5 80 23.5 40 29 26 29.8 22 34 60 M26×1.5

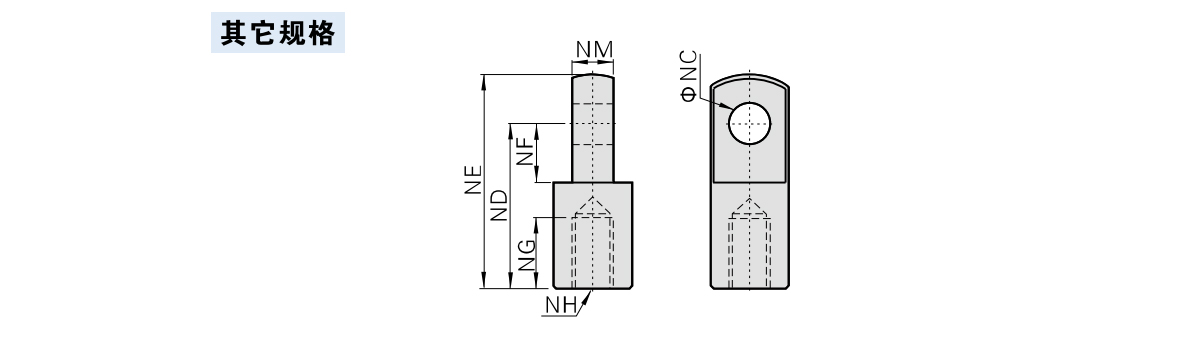

    형식/기호 NC ND 북동쪽 NF NG NH 뉴멕시코
    F-M3×050l 3 12 15.5 5 5 M3×0.5 3
    F-M4×070l 4 16 21 6.8 8 M4×0.7 4
    F-M5×080l 5 25 32 14.1 7.5 M5×0.8 6.3
    F-M6×1001 6 21 28 8.5 8 M6×1.0 6
    F-M8×1251 8 30 40 11 15 M8×1.25 8
    F-M10×1251 10 40 50 15 20 M10×1.25 10
    F-M12×1251 12 48 62 24 20 M12×1.25 12
    F-M16×150l 16 64 82 32 23 M16×1.5 16
    F-M20×1501 20 80 102 40 30 M20×1.5 20
    F-M27×200l 30 110 139 51 45 M27×2.0 30
    F-M36×200l 35 144 181 65 55 M36×2.0 35
    F-M42×200l 40 168 211 85 62 M42×2.0 40

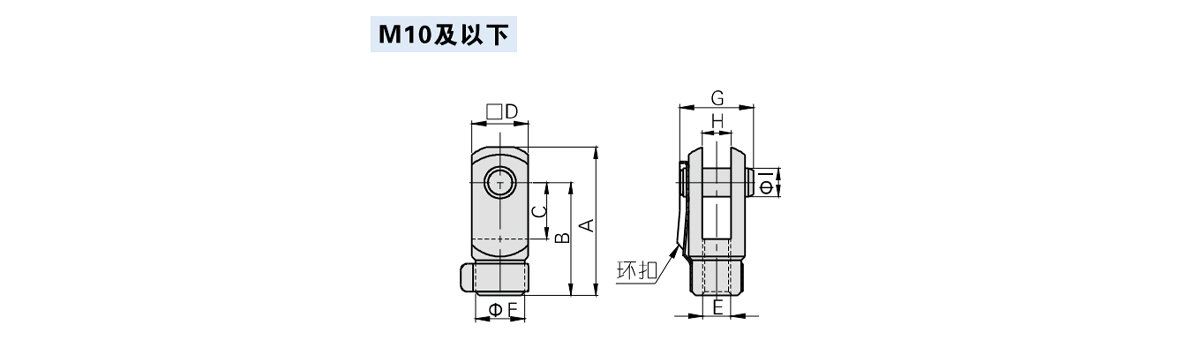

    형식/기호 A B C D F E G H I
    F-M3X050Y 15.5 12 5 6 6 M3×0.5 9 3 3
    F-M4X070Y 22 16 8 8 7 M4×0.7 11.5 4 4
    F-M5X080Y 28 21 10.2 12 10 M5×0.8 15.5 6.5 5
    F-M6X100Y 32 24 12 12 10 M6×1.0 16 6 6
    F-M8X125Y 42 32 16 16 14 M8×1.25 21 8 8
    F-M10X125Y 52 40 20 19 18 M10×1.25 25 10 10

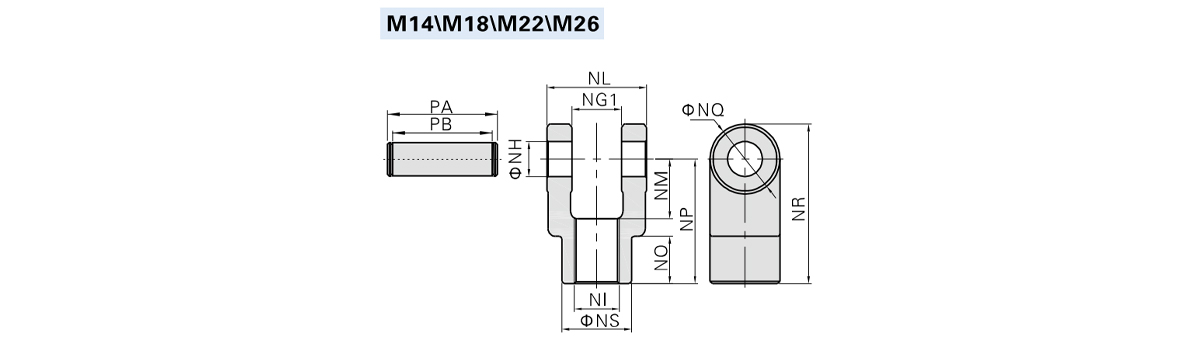

    형식/기호 NG1 NH NI NL 뉴멕시코 아니요 NP NQ NR NS PA PB
    F-M14X150Y 14.2 10 M14×1.5 27.8 19 17 40 22 51 22 34.6 28.8
    F-M18X150Y 20.2 14 M18×1.5 39.8 24 19 50 28 64 28 47 40.8
    F-M22X150Y 30.2 22 M22×1.5 59.8 34 20 65 40 85 40 69.2 60.8
    F-M26X150Y 30.2 22 M26×1.5 59.8 34 20 65 40 85 40 69.2 60.8

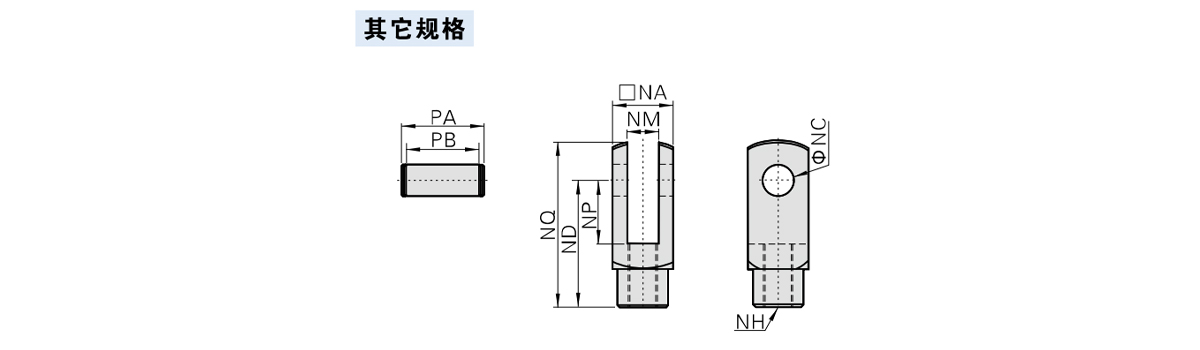

    형식/기호 해당 없음 NC ND NP NQ 뉴멕시코 NH PA PB
    F-M12×125Y 25.4 12 48 24 62 12 M12×1.25 32.4 26.2
    F-M16X150Y 32 16 64 32 80 16 M16×1.5 39 32.8
    F-M20×150Y 44.4 20 80 40 101 20 M20×1.5 53.4 45.2
    F-M27×200Y 54 30 110 55 139 30 M27×2.0 64.2 54.8
    F-M36X200Y 70 35 144 73 179 35 M36×2.0 80.2 70.8
    F-M42×200Y 85 40 168 86 211 40.3 M42×2.0 115 93

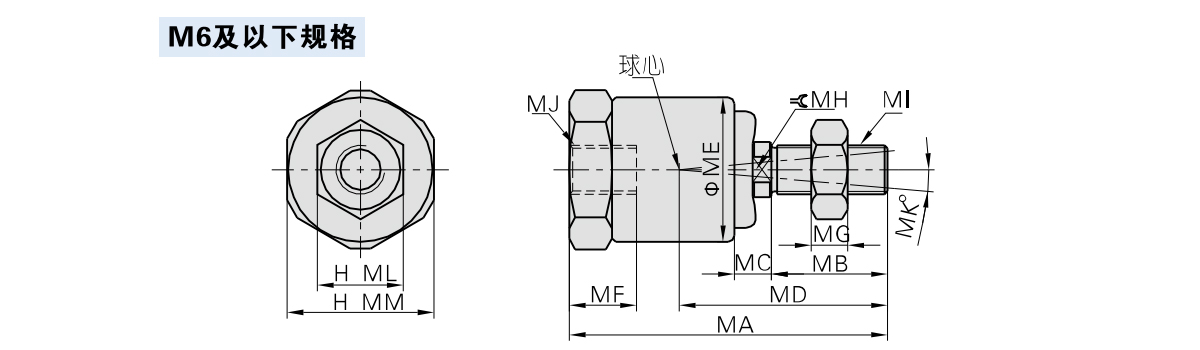

    형식/기호 석사 MB MC MD 나 MF MG MH MIMJ ML MM 각도 보상 방사형 보상
    F-M3X050F 23.5 7.5 3 15 12.8 5 2.4 4 M3×0.5 5.5 13 ±5° 0.5
    F-M4X070F 26 9.5 3 17 12.8 5.5 3 4 M4×0.7 7 13 ±5° 0.5
    F-M5X080F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M5×0.8 8 14 ±5° 0.5
    F-M6X100F 34.5 13.5 3.5 22.8 13.8 7.5 4 6 M6×1.0 10 14 ±5° 0.5

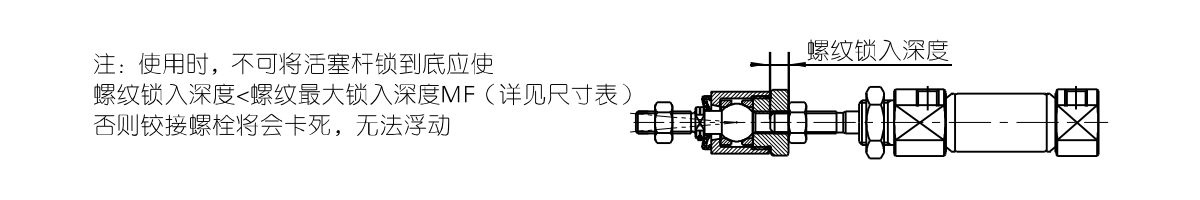

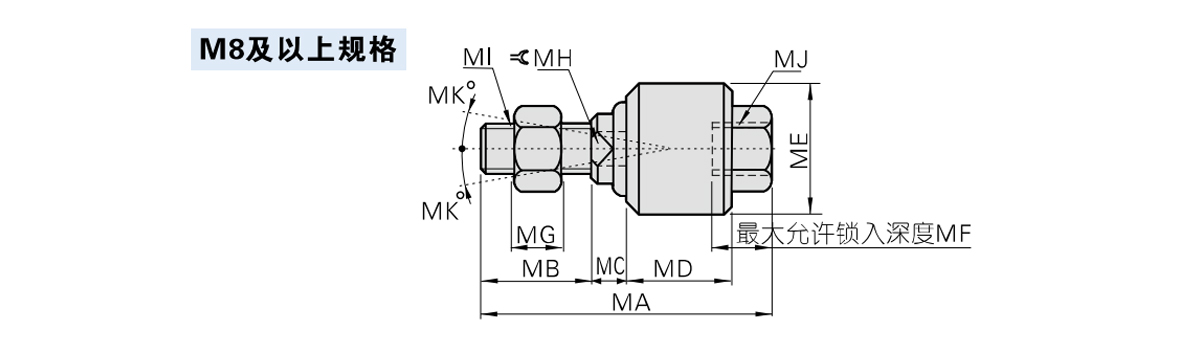

    형식/기호 석사 MB MC MD 나 MF MG MH MI/MJ MK
    F-M8X125F 51 20 6 17 24 10.5 6 8 M8×1.25 13
    F-M10X125F 58 22 7 21 26 11 6 10 M10×1.25 12
    F-M12X125F 58 22 8 21 28 11 7 12 M12×1.25 12
    F-M14×150F 70 22.5 8.5 28 34.5 16 8 15 M14×1.5 12
    F-M16X150F 90 27 10 41 44.5 19 8 17 M16×1.5 7
    F-M18X150F 92 27 10 41 44.5 21 11 18 M18×1.5 7
    F-M20×150F 102 29 13 46 53 22 10 22 M20×1.5 10
    F-M22×150F 108 32 13 46 53 25 13 22 M22×1.5 5
    F-M26×150F 120 32 14.5 52.5 59.5 28 13 27 M26×1.5 5
    F-M27X200F 136.5 40 14.5 52.5 59.5 35 13.5 27 M27×2.0 5
    F-M36X200F 194.5 60 20.5 77.5 84 50 18 36 M36×2.0 5

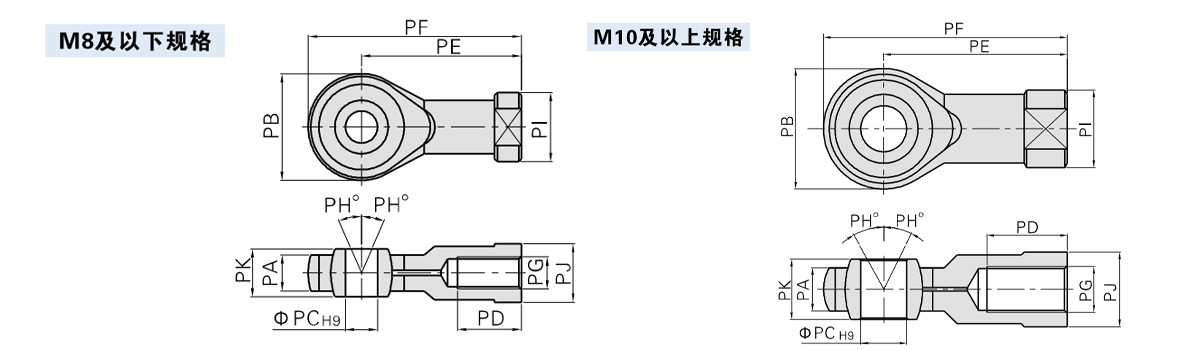

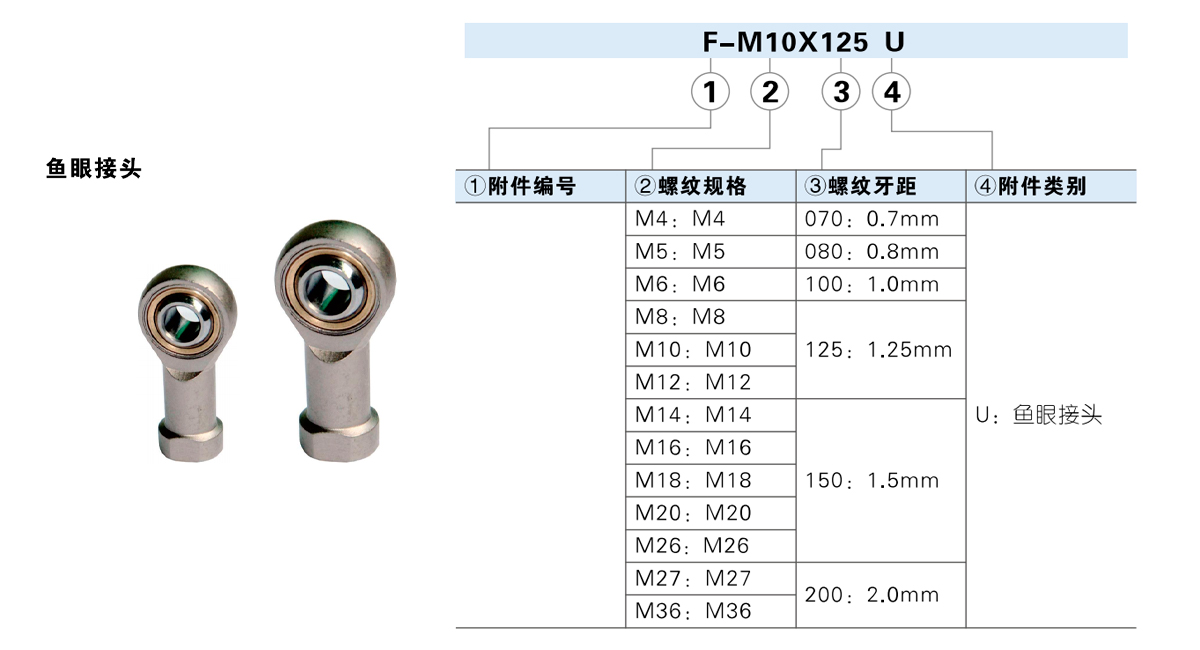

    형식/기호 PA PB PC PD 체육 PF PG PH PI PJ PK
    F-M4X070U 6 18 5 10 27 36 M4×0.7 13 12.5 10 8
    F-M5X080U 6 18 5 10 27 36 M5×0.8 13 12.5 10 8
    F-M6X100U 6.8 20 6 12 30 40 M6×1.0 13 13 11 9
    F-M8X125U 9 24 8 16 36 48 M8×1.25 13 16 14 12
    F-M10X125U 11 26 10 20 43 56 M10×1.25 13 19 17 14
    F-M12×125U 12 32 12 22 50 66 M12×1.25 13 22 19 16
    F-M14X150U 14 36 14 28 57 75 M14×1.5 13 25 22 19
    F-M16X150U 15 40 16 28 64 84 M16×1.5 15 27 22 21
    F-M18X150U 16.5 46 18 30 71 94 M18×1.5 15 31 27 23
    F-M20X150U 18 46 20 33 77 100 M20×1.5 15 34 30 25
    F-M26×150U 22 60 25 48 94 124 M26×1.5 15 42 36 31
    F-M27×200U 25 70 30 51 110 145 M27×2.0 15 50 41 37
    F-M36X200U 27.5 80 35 56 125 165 M36×2.0 15 57.5 50 43
