CQ2 시리즈 박형 실린더 공급업체

홈 / 제품 / 에어 실린더 / 얇은 실린더 / CQ2 시리즈 박형 실린더

CQ2 시리즈 박형 실린더 CQ2 시리즈 박형 실린더 CQ2 시리즈 박형 실린더 CQ2 시리즈 박형 실린더 CQ2 시리즈 박형 실린더
  • CQ2 시리즈 박형 실린더
  • CQ2 시리즈 박형 실린더
  • CQ2 시리즈 박형 실린더
  • CQ2 시리즈 박형 실린더
  • CQ2 시리즈 박형 실린더
얇은 실린더

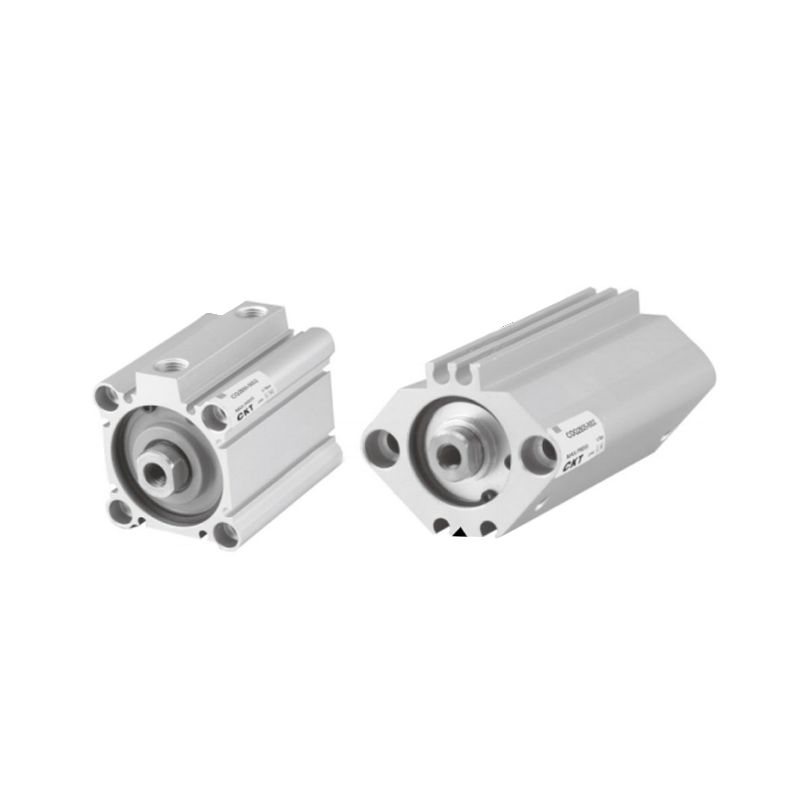

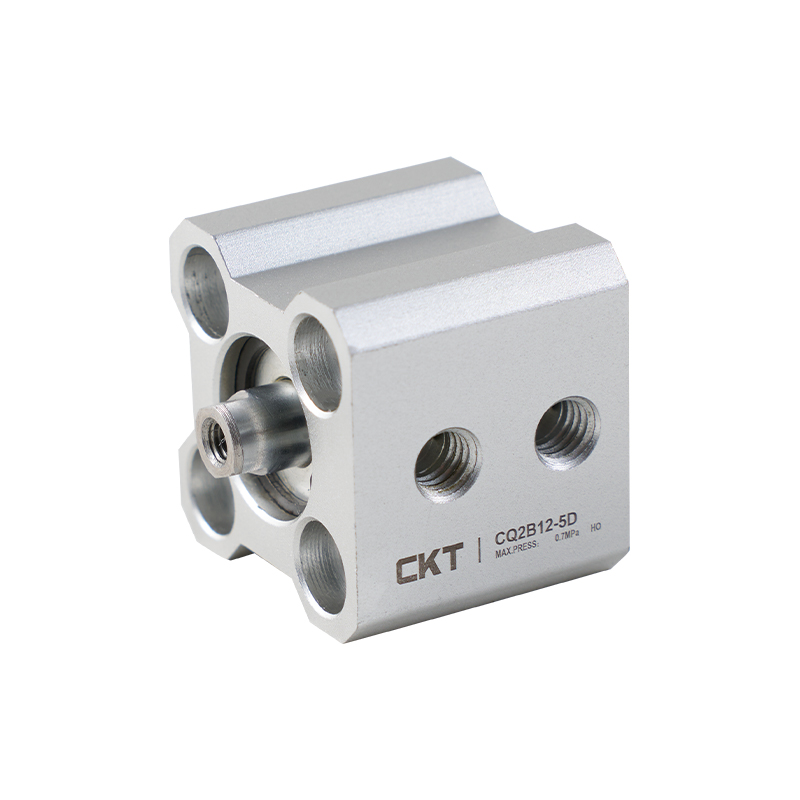

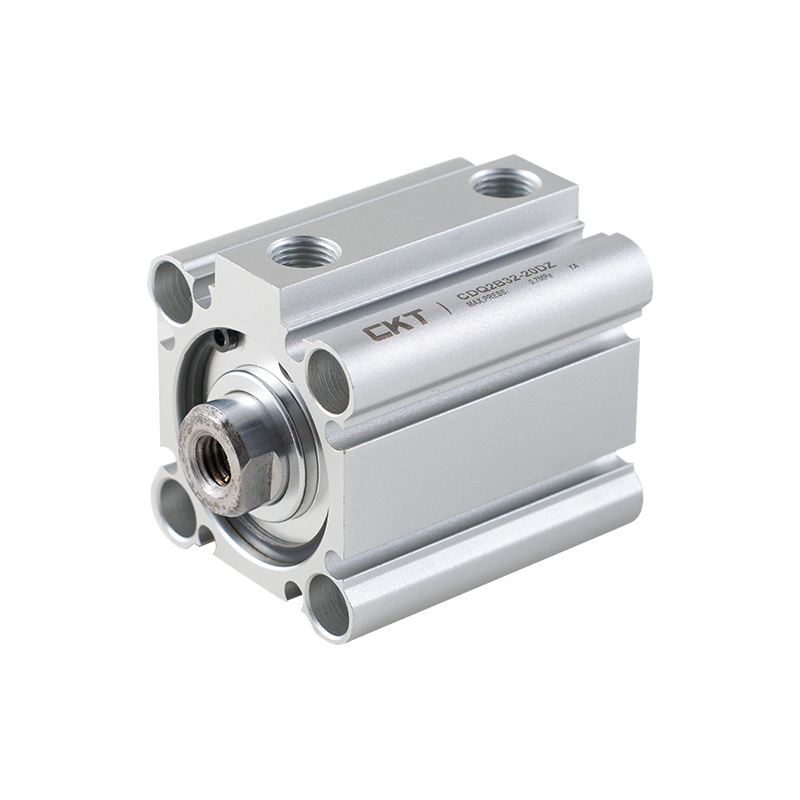

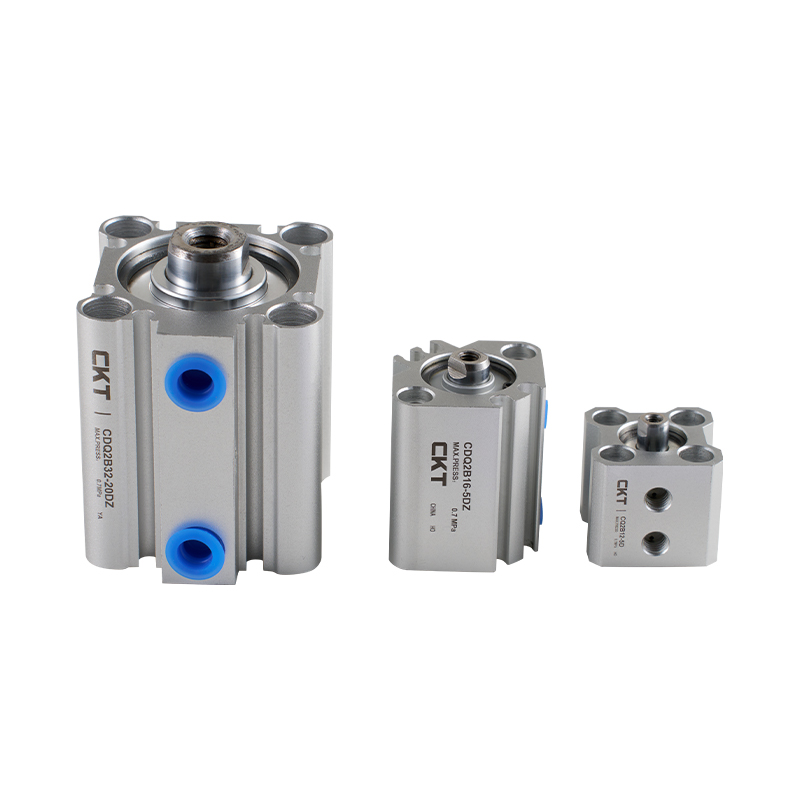

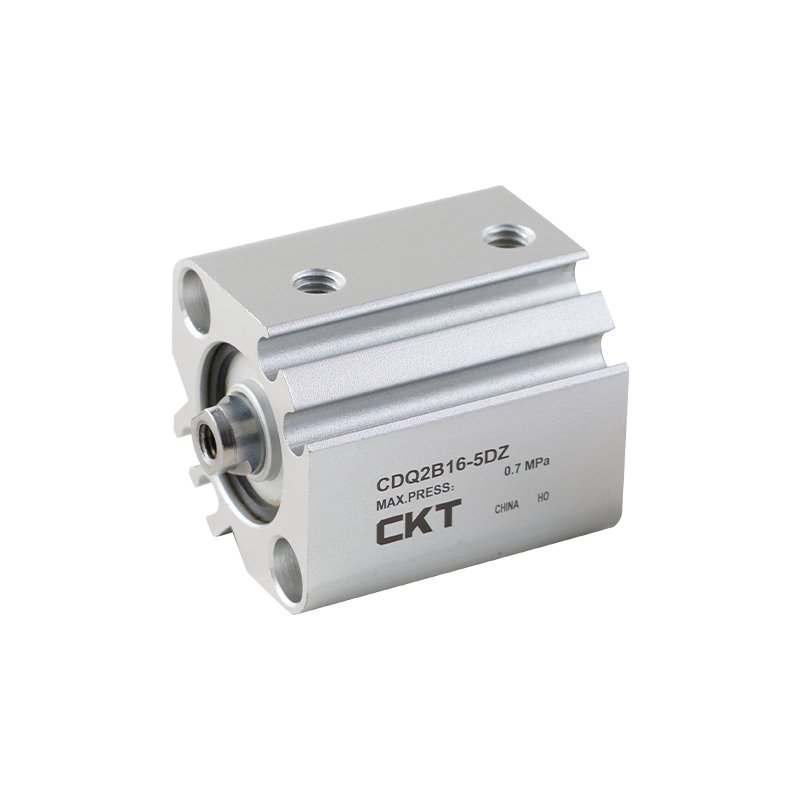

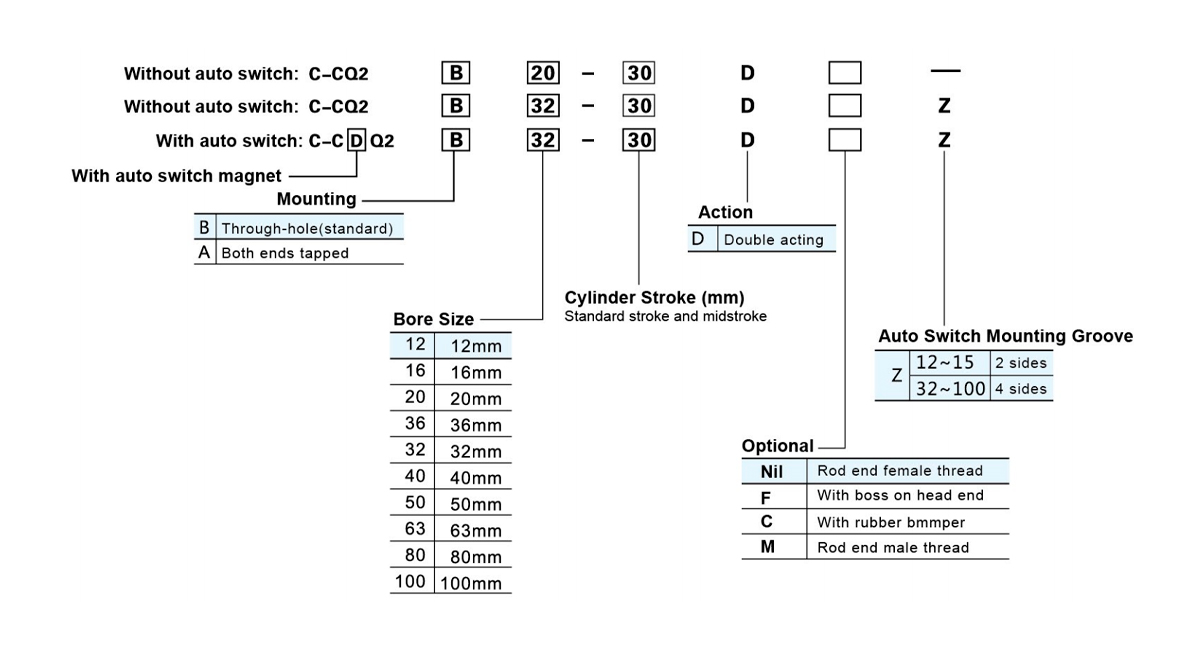

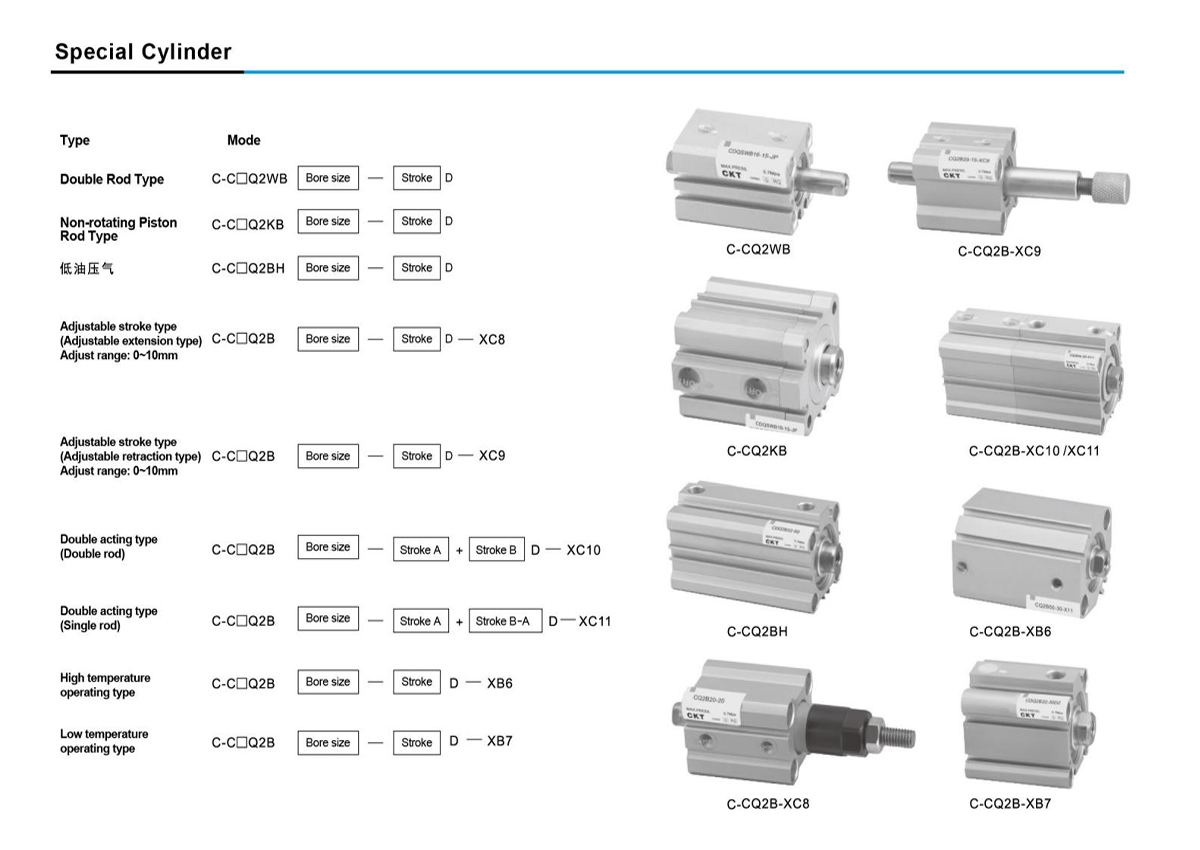

CQ2 시리즈 박형 실린더

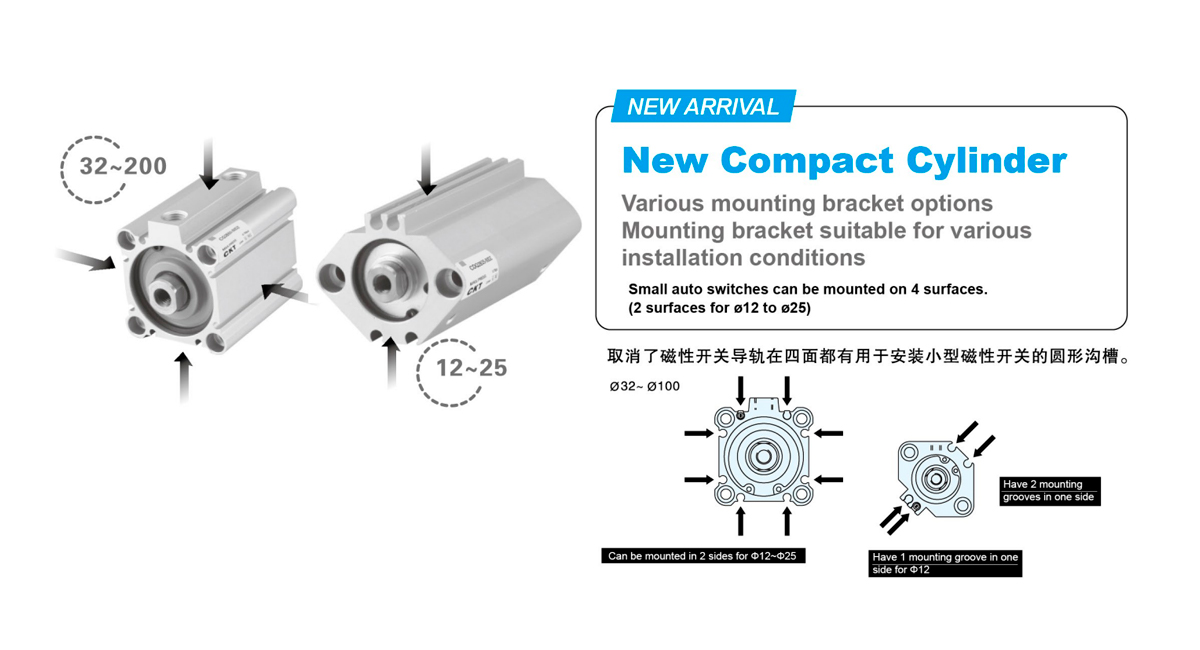

1. 마그네틱 스위치가 돌출되지 않습니다. 마그네틱 스위치의 손상을 방지합니다. 마그네틱 스위치와 가이드 레일이 커프에 걸리는 현상이 없어져 조작성과 안전성이 향상됩니다.
2. 무게 감소: 환경 오염 감소
3. 소형 자기 스위치 : 미리 결정된 위치에 정확하게 설치할 수 있습니다.
4. 방수성 향상 : 물과 냉각수 환경에서 사용 가능합니다.
5. 내강자계형 : AC 스폿 용접기 등 강자계 환경에서 사용할 수 있는 자기 스위치입니다.
6. 작동 시간 단축: 자기 스위치 설치가 더 쉽습니다.
7. 설계시간 단축 : 마그네틱 스위치를 설치해도 실린더의 외형치수에 영향을 주지 않으며, 장비간 간섭을 재확인할 필요가 없습니다.

이메일: manager@cktworld.com
다운로드
이전:CQ2 시리즈 박형 실린더(롱 스트로크)
다음:다음 글이 없습니다

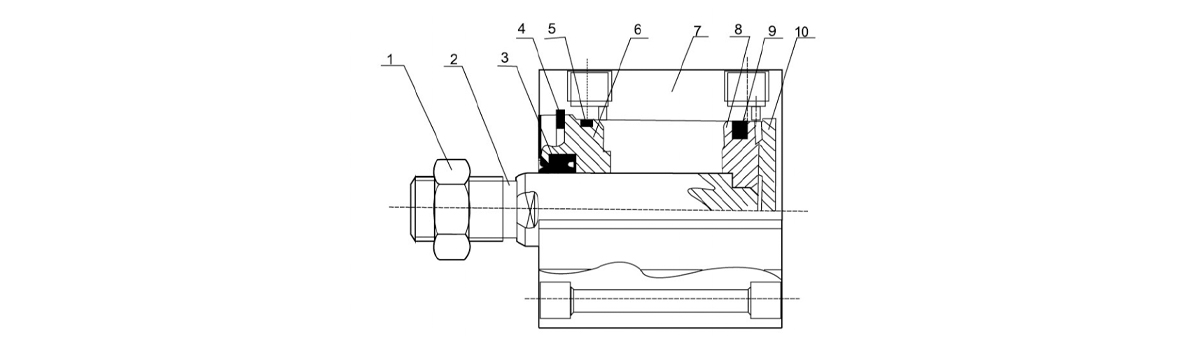

  • 아니요. 설명 소재 아니요. 설명 소재
    1 로드 엔드 너트 탄소강 2 피스톤 로드 탄소강
    3 전면 씰 NBR 4 C 유형 스냅 링 스프링강
    5 앞 칼라 O 링 NBR 6 앞 칼라 6061
    7 실린더 튜브 6063-T5 8 피스톤 6061
    9 더블 O형 피스톤 NBR 10 뒷깃 6063

    예비 부품/씰 링
    아니요. 설명 소재 구성요소         아니요.
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 로드 씰 NBR MYA-Ø6 MYA-Ø8 MYA-Ø10 MYA-Ø12 MYA-Ø16 PDU-Ø16 PDU-Ø20 PDU-Ø20 PDU-Ø25 PDU-Ø30
    10 피스톤 seal APA-Ø12 APA-Ø16 APA-Ø20 APA-Ø25 APA-Ø32 APA-Ø40 APA-Ø50 APA-Ø63 APA-Ø80 APA-Ø100
    11 앞 칼라 O 링 Ø7.8×1.8 Ø12.5×1.8 Ø17×1.8 022×1.8 Ø29×1.8 Ø36×1.8 Ø47×1.8 ⊗59×1.8 ⑧75×1.8 Ø95×1.8
    씰 링 모델 C-CQ2B12-PS C-CQ2B16-PS C-CQ2B20-PS C-CQ2B25-PS C-CQ2B32-PS C-Q2B40-PS C-CQ2B50-PS C-CQ2B63-PS C-CQ2B80-PS C-CQ2B100-PS

    복동 실린더 크기
    모드 스트로크 범위
    (mm)주1)     		B ØD E F H C ØI J K L M 켜짐 Øo P Q W Z
    C-CQ2B12-□D 5~30 17일 6 25 5 M3×0.5 6 32 - 5 3.5 15.5 3.5 6.5 깊이 3.5 M5×0.8 7.5 - -
    C-CQ2B16-□D 5~30 18.5일 8 29 5.5 M4×0.7 8 38 - 6 3.5 20 3.5 6.5 깊이 3.5 M5×0.8 8 - 10
    C-CQ2B20-□D 5~50 19.5일 10 36 5.5 M5×0.8 7 47 - 8 4.5 25.5 5.5 9 깊이 7 M5×0.8 9 - 10
    C-CQ2B25-□D 5~50 22.5일 12 40 5.5 M6×1.0 12 52 - 10 5 28 5.5 9 깊이 7 M5×0.8 11 - 10
    C-CQ2B32-□ D 5
    10~50     		23일 16 45 5.5
    7.5     		M8×1.25 13 60 4.5 14 7 34 5.5 9 깊이 7 M5×0.8
    1/8     		11.5 49.5 14
    10.5
    C-CQ2B40-□D 5~50 29.5일 16 52 8 M8×1.25 13 69 5 14 7 40 5.5 9 깊이 7 1/8 11 57 14
    C-CQ2B50-□D 10~50 30.5성 20 64 10.5 M10×1.5 15 86 7 17 8 50 6.6 11 깊이 8 1/4 10.5 71 19
    C-CQ2B63-□D 10~50 36번가 20 77 10.5 M10×1.5 15 103 7 17 8 60 9 14 깊이 10.5 1/4 15 84 19
    C-CQ2B80-□D 10~50 43.5성 25 98 12.5 M16×2.0 21 132 6 22 10 77 11 17.5 깊이 13.5 3/8 16 104 26
    C-CQ2B100-□D 10~50 53번가 30 117 13 M20×2.5 27 156 6.5 27 12 94 11 17.5 깊이 13.5 3/8 23 123.5 26

    긴 스트로크
    모드 스트로크 범위(mm) B F P Q
    32 55~100 33 7.5 1/8 10.5
    40 55~100 39.5 8 1/8 11
    50 55~100 40.5 10.5 1/4 10.5
    63 55~100 46 10.5 1/4 15
    80 55~100 53.5 12.5 3/8 16
    100 55~100 63 13 3/8 23

    단동 실린더 크기                                                                                              |
    모드 B OD E F H C Q J K L M 켜짐 ØO P Q W Z
    5위 10일 20일 5위 10일 5위 10일 20일 5위 10일
    C-CQ2B12-□S 22 27 - 6 25 5 5 M3×0.5 6 32 - 5 3.5 15.5 3.5 6.5 깊이 3.5 M5×0.8 - 7.5 7.5 - -
    C-CQ2B16-□S 23.5 28.5 - 8 29 5.5 5.5 M4×0.7 8 38 - 6 3.5 20 3.5 6.5 깊이 3.5 M5×0.8 - 8 8 - 10
    C-CQ2B20-□S 24.5 29.5 - 10 36 5.5 5.5 M5×0.8 7 47 - 8 4.5 25.5 5.5 9 깊이 7 M5×0.8 - 9 9 - 10
    C-CQ2B25-□S 27.5 32.5 - 12 40 5.5 5.5 M6×1.0 12 52 - 10 5 28 5.5 9 깊이 7 M5×0.8 - 11 11 - 10
    C-CQ2B32-□S 28 33 - 16 45 5.5 7.5 M8×1.25 13 60 4.5 14 7 34 5.5 9 깊이 7 M5×0.8 1/8 - 11.5 10.5 49.5 18
    C-CQ2B40-□S 34.5 39.5 - 16 52 8 8 M8×1.25 13 69 5 14 7 40 5.5 9 깊이 7 1/8 - 11 11 57 18
    C-CQ2B50-□S - 40.5 50.5 20 64 10.5 10.5 M10×1.5 15 86 7 17 8 50 6.6 11 깊이 8 - 1/4 10.5 10.5 71 22

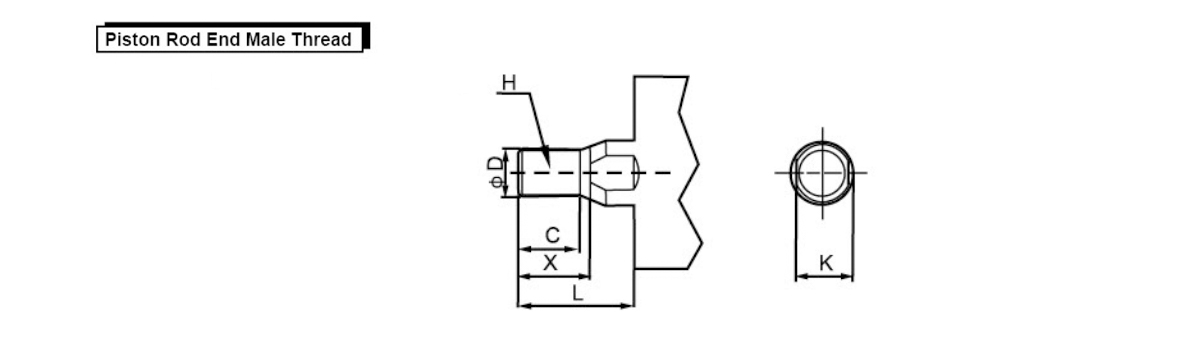

    피스톤  Rod  End  Male  Thread
    보어 크기
    (mm)     		C X OD H L K
    12 9 10.5 6 M5×0.8 14 5
    16 10 12 8 M6×1.0 15.5 6
    20 12 14 10 M8×1.25 18.5 8
    25 15 17.5 12 M10×1.25 22.5 10
    32 20.5 23.5 16 M14×1.5 28.5 14
    40 20.5 23.5 16 M14×1.5 28.5 14
    50 26 28.5 20 M18×1.5 33.5 17
    63 26 28.5 20 M18×1.5 33.5 17
    80 32.5 35.5 25 M22×1.5 43.5 22
    100 32.5 35.5 30 M26×1.5 43.5 27

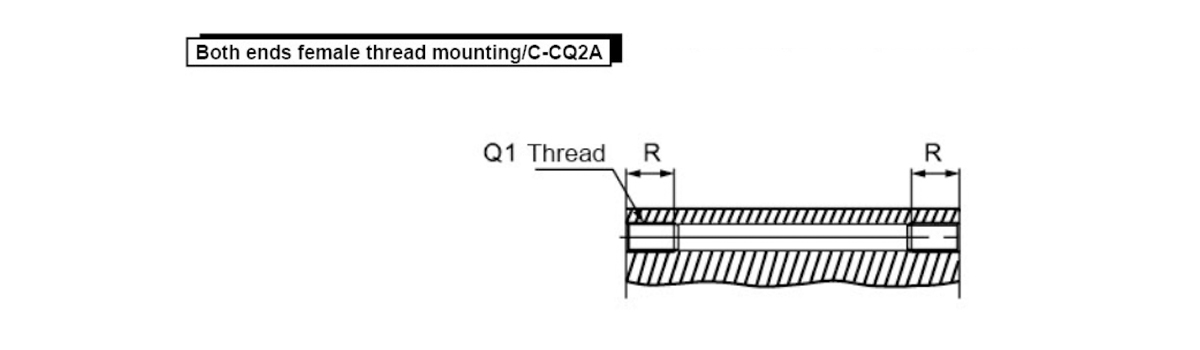

    양단 암나사
    보어 크기
    (mm)     		0 R
    12 M4×0.7 7
    16 M4×0.7 7
    20 M6×1.0 10
    25 M6×1.0 10
    32 M6×1.0 10
    40 M6×1.0 10
    50 M8×1.25 14
    63 M10×1.5 18
    80 M12×1.75 22
    100 M12×1.75 22

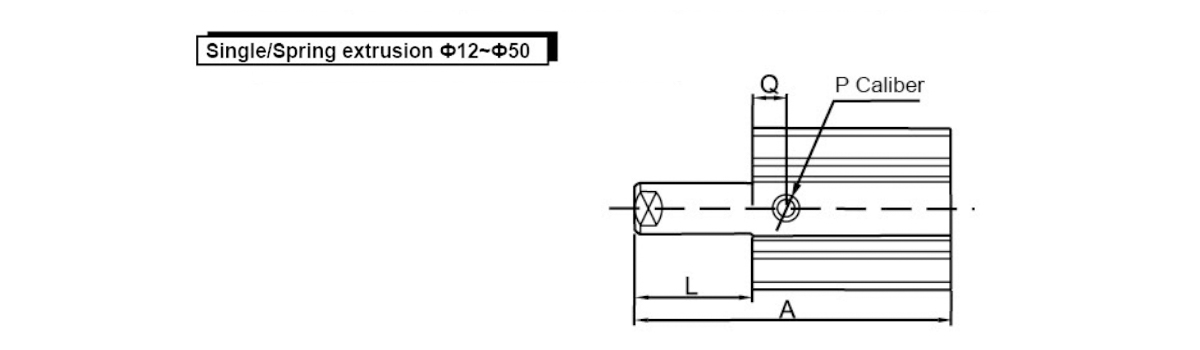

    단일/스프링 압출
    보어 크기
    (mm)     		A L
    5위 10일 20일 5위 10일 20일
    12 30.5 40.5 - 8.5 13.5 -
    16 32 42 8.5 13.5 -
    20 34 44 - 9.5 14.5 -
    25 37.5 47.5 - 10 15 -
    32 40 50 - 12 17 -
    40 46.5 56.5 - 12 17 -
    50 - 58.5 78.5 - 18 28

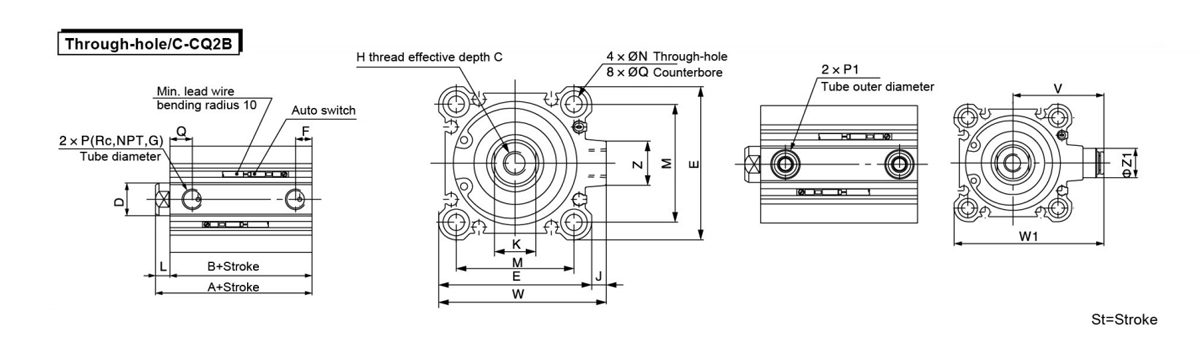

    *특별히 지정하지 않는 한, 관통 구멍 실린더와 양단 나사 구멍이 있는 실린더의 치수는 동일합니다.

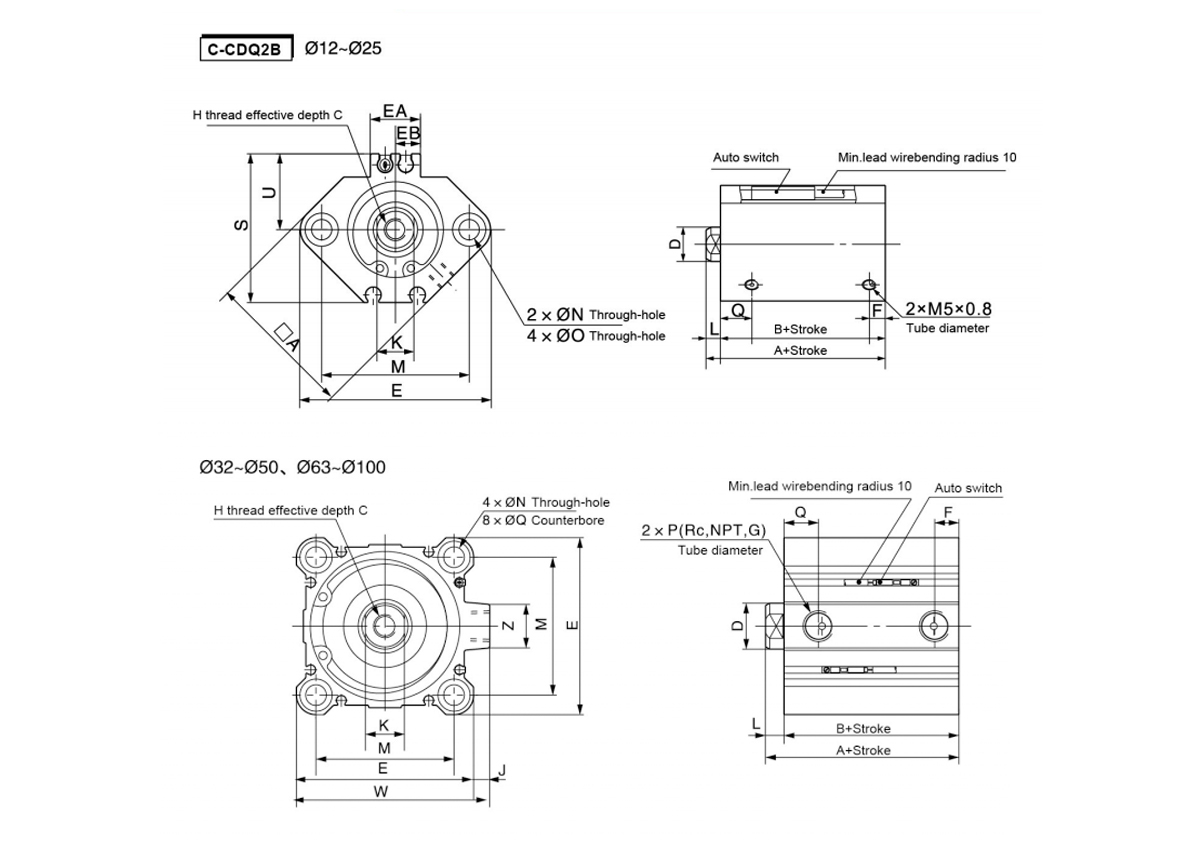

    모드 스트로크 범위
    (mm)     		A B ØD E F H C ØI J K L M 켜짐 ØO P Q S U V Z
    C-CDQ2B12 5~30 31.5 28 6 32 6.5 M3×0.5 6 - - 5 3.5 22 3.5 6.5 깊이 3.5 M5×0.8 11 35.5 19.5 25 -
    C-CDQ2B16 5~30 34 30.5 8 38 5.5 M4×0.7 8 - - 6 3.5 28 3.5 6.5 깊이 3.5 M5×0.8 10 41.5 22.5 29
    C-CDQ2B20 5~50 36 31.5 10 46.8 5.5 M5×0.8 7 - 8 4.5 36 5.5 9 깊이 7 M5×0.8 10.5 48 24.5 36
    C-CDQ2B25 5~50 37.5 32.5 12 52 5.5 M6×1.0 12 - - 10 5 40 5.5 9 깊이 7 M5×0.8 11 53.5 27.5 40 -
    C-CDQ2B32 5~50 40 33 16 45 7.5 M8×1.25 13 60 4.5 14 7 34 5.5 9 깊이 7 1/8 10.5 58.5 31.5 - 18
    C-CDQ2B40 5~50 46.5 39.5 16 52 8 M8×1.25 13 69 5 14 7 40 5.5 9 깊이 7 1/8 11 66 35 - 18
    C-CDQ2B50 10~50 48.5 40.5 20 64 10.5 M10×1.5 15 86 7 17 8 50 6.6 11 깊이 8 1/4 10.5 80 41 - 22
    C-CDQ2B63 10~50 54 46 20 77 10.5 M10×1.5 15 103 7 17 8 60 9 14 깊이 10.5 1/4 15 93 47.5 - 22
    C-CDQ2B80 10~50 63.5 53.5 25 98 12.5 M16×2.0 21 132 6 22 10 77 11 17 깊이 13.5 3/8 16 112.5 57.5 - 26
    C-CDQ2B100 10~50 75 63 30 117 13 M20×2.5 27 156 6.5 27 12 94 11 17 깊이 13.5 3/8 23 132.5 67.5 - 26

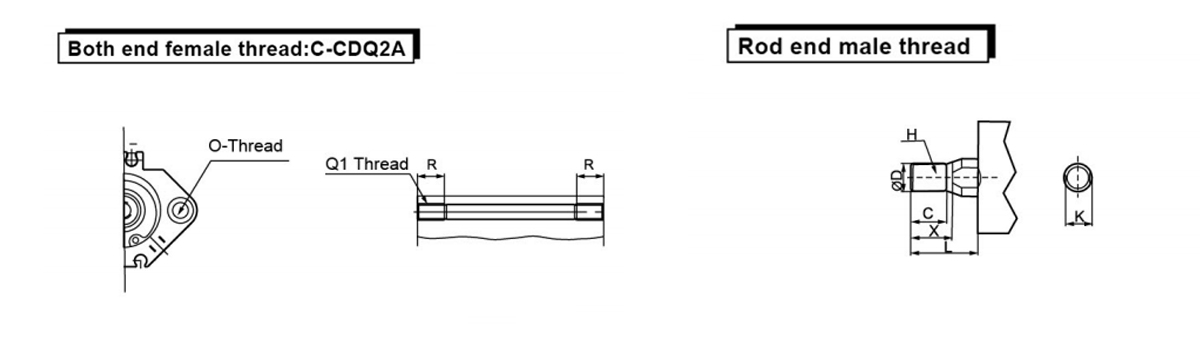

    로드 엔드 암나사
    보어 크기(mm) O R C X ØD H L K
    12 M4×0.7 7 9 10.5 6 M5×0.8 14 5
    16 M4×0.7 7 10 12 8 M6×1.0 15.5 6
    20 M6×1.0 10 12 14 10 M8×1.25 18.5 8
    25 M6×1.0 10 15 17.5 12 M10×1.25 22.5 10
    32 M6×1.0 10 20.5 23.5 16 M14×1.5 28.5 14
    40 M6×1.0 10 20.5 23.5 16 M14×1.5 28.5 14
    50 M8×1.25 14 26 28.5 20 M18×1.5 33.5 17
    63 M10×1.5 18 26 28.5 20 M18×1.5 33.5 17
    80 M12×1.75 22 32.5 35.5 25 M22×1.5 43.5 22
    100 M12×1.75 22 32.5 35.5 30 M26×1.5 43.5 27

    롱스트로크 Ø55~Ø100
    모드 스트로크 범위(mm) A B F P Q
    32 55~100 40 33 7.5 1/8 10.5
    40 55~100 46.5 39.5 8 1/8 11
    50 55~100 48.5 40.5 10.5 1/4 10.5
    63 55~100 54 46 10.5 1/4 15
    80 55~100 63.5 53.5 12.5 3/8 16
    100 55~100 75 63 13 3/8 23

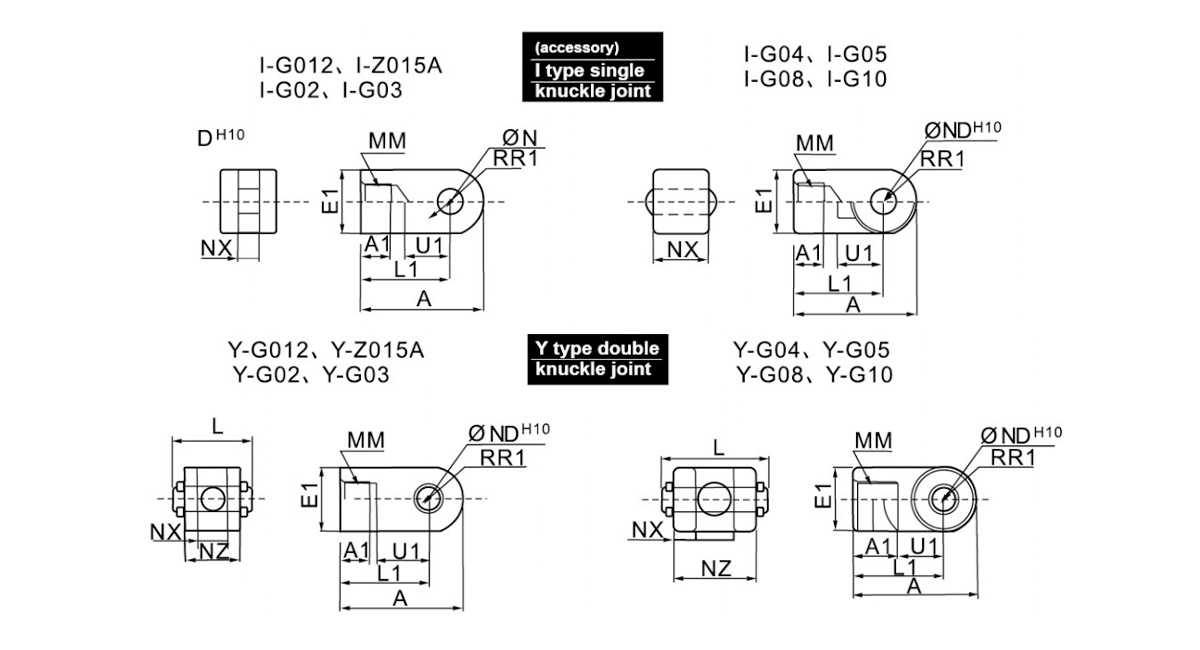

    보어 크기
    (mm)     		I 유형 싱글 너클 조인트 Y형 싱글 너클 조인트
    부품 번호 A A1 E1 L1 MM RR1 U1 Nb H10 NX 구성요소
    아니요.     		A A1 E1 L1 MM RR1 U1 ØCD H10 NX 뉴질랜드 L
    12 I-G012 21.5 6 □10 16 M5×0.8 6.3 7 5 0.048
    0     		5 -0.2
    -0.4     		Y-G012 21.5 6 □10 16 M5×0.8 6.3 7 5 0.048
    0     		5 0.4
    0.2     		10 14.6
    16 I-Z015A 32 8 □12 25 M6×1 8.1 14 5 0.048
    0     		6.4 -0.1
    -0.3     		Y-Z015A 28 11 □12 21 M6×1 8.1 10 5 0.048
    0     		6.4 0.2
    0     		12 16.6
    20 I-G02 34 8.5 □16 25 M8×1.25 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □16 25 M8×1.25 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21
    25 I-G03 41 10.5 □20 30 M10×1.25 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □20 30 M10×1.25 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6
    3,240 I-G04 42 14 Φ22 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 Φ22 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6
    5,063 I-G05 56 18 Φ28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 Φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6
    80 I-G08 71 21 Φ38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 Φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64
    100 I-G10 79 21 Φ44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 Φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72

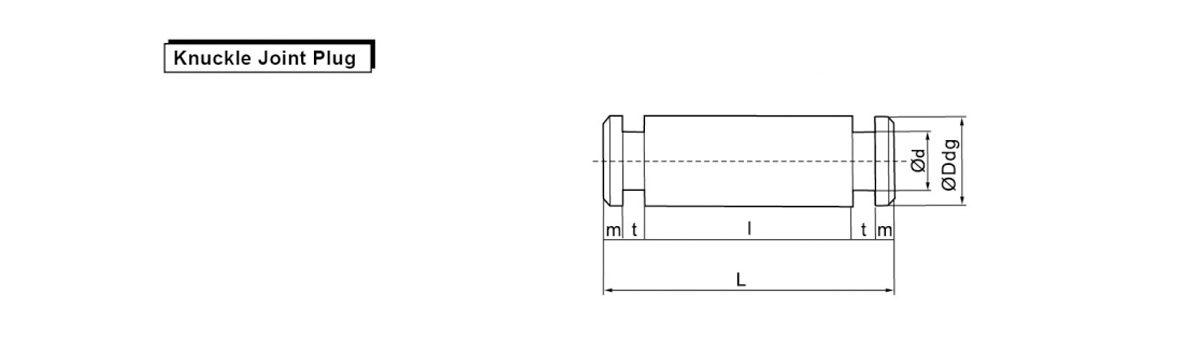

    보어 크기
    (mm)     		너클 조인트 플러그
    구성요소
    아니요.     		ØDdg L Ød I m t
    12 IY-G012 5 -0.030
    -0.060     		14.6 4.8 10.2 1.5 0.7
    16 IY-J015 8 -0.030
    -0.060     		16.6 4.8 12.2 1.5 0.7
    20 IY-G02 8 -0.040
    -0.076     		21 7.6 16.2 1.5 0.9
    25 IY-G03 8 -0.040
    -0.076     		25.6 9.6 20.2 1.55 1.15
    30,40 IY-G04 8 -0.040
    -0.076     		41.6 9.6 36.3 1.55 1.15
    50,63 IY-G05 8 -0.050
    -0.093     		50.6 13.4 44.2 2.05 1.15
    80 IY-G08 8 -0.050
    -0.093     		64 17 56.2 2.55 1.35
    100 IY-G10 8 -0.065
    -0.117     		72 21 64.2 2.55 1.35
