MY1B 시리즈 메카니컬 조인트 로드레스 실린더(기본형)
  • MY1B 시리즈 메카니컬 조인트 로드레스 실린더(기본형)
로드리스 실린더

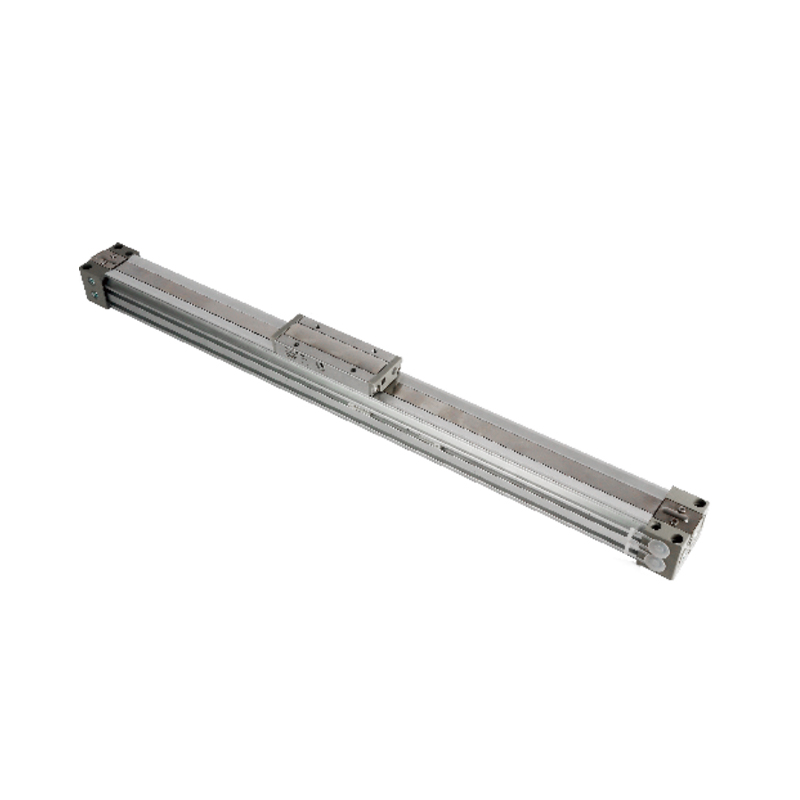

MY1B 시리즈 메카니컬 조인트 로드레스 실린더(기본형)

MY1B 시리즈 메카니컬 조인트 로드리스 실린더는 메카니컬 조인트 로드리스 실린더의 기본 설계를 대표하는 제품입니다. 독특한 내부 기계적 결합방식을 통해 동력을 전달하는 것이 핵심입니다. 피스톤의 효과적인 스트로크를 보장하는 동시에 기존 실린더 본체 외부로 확장되는 피스톤 로드 구조를 완전히 제거하여 소형 자동화 애플리케이션을 위한 기본 솔루션을 제공합니다.

핵심 기능:
• 폭넓은 적응성 사양: 이는 Ø10에서 Ø100까지의 다양한 실린더 직경 사양을 제공하여 광범위한 부하 및 출력 요구 시나리오를 포괄합니다.

• 유연한 레일 가이드 호환성: 이 설계는 요구 사항을 충족하는 다양한 타사 표준 레일 가이드(가이드 레일) 시스템과 호환될 수 있어 복잡한 모션 메커니즘에서 통합 적응성이 향상됩니다.

• 단순화된 구조 설계: 외부 독립 레일 가이드를 제거한 구조 형태는 전체 구성 요소와 설치 링크의 복잡성을 효과적으로 줄여 디자인의 단순성을 반영합니다.

• 극도의 공간 활용 최적화: 핵심 디자인 컨셉은 공간 절약에 중점을 둡니다. 피스톤 로드를 제거하고 가이드 구조를 간소화함으로써 실린더가 이동 방향에서 차지하는 공간이 크게 줄어들어 설치 공간이 제한된 자동화 레이아웃에 특히 적합합니다.

이메일: manager@cktworld.com
다운로드
이전:MY1H 시리즈 기계식 조인트 로드레스 실린더(리니어 가이드형)
다음:CY3B/CY3R 시리즈 마그네트 결합형 로드리스 실린더 기본형/직접 장착형
  • 사양
    실린더 직경(mm) 10 16 20 25 32 40 50 63 80 100
    사용유체 공기
    작동 모드 복동형
    사용압력범위 0.2~0.8MPa 0.15~0.8MPa 0.1~0.8MPa
    압력 테스트 압력 1.2MPa
    주위온도 및 유체온도 5~60℃
    버퍼링 쿠셔닝 공기 cushion
    윤활 기름 없음
    스트로크 길이 공차 1000 이하 1.8
    1001~3000 2.8     		2700 이하 1.8, 2701~5000 2.8
    파이프 직경 전면 및 측면 개구부 M5×0.8 1/8 1/4 3/8 1/2
    바닥 개구부 - Ø4 Ø6 Ø8 Ø10 Ø18

  • ① 실린더 직경 10 10cm ② 관통 구멍 나사의 종류 ⑥ 자기 스위치
    16 16cm 마크 유형 실린더 직경 표시되지 않음 Ø10 비자성 스위치(자석 링이 내장된 자기 스위치 내장)
    20 20cm 표시되지 않음 M실 Ø10、Ø16、Ø20
    25 25cm RC 025、Ø32、Ø40,
    Ø50, Ø63, Ø80,
    Ø100
    32 32cm 테네시 NPT 비자성 스위치(자기 링이 있는 비접촉 자기 스위치 내장)
    (커스텀 사양 : -X1810)
    40 40cm TF G
    50 50cm ③배관 구성
    63 63cm 표시되지 않음 표준형 Ø16~Ø100 비자성 스위치(자기 링 내장)
    80 80cm G 집중배관형 ⑦ 자기 스위치 개수
    100 100cm 주: Ø10에는 G만 사용 가능합니다. 표시되지 않음 2
    ④ 실린더 스트로크(mm) S 1
    실린더 직경 표준 여행 일정* 롱스트로크 최대 스트로크 길이
    n n
    10、16 100,200,300,400,500,600,700,800,900,1000,1200,1400,1600,1800,2000
    ※1mm 단위로 제작 가능합니다.     		표준 스트로크 2001~3000mm를 초과하는 스트로크(1mm 간격) 3000
    ⑧공통사양 맞춤화
    표시기 사양, 내용
    20, 25, 32
    40、50、63
    80、100     		표준 스트로크 2001~5000mm(1mm 단위)를 초과하는 스트로크 5000 -XB22 RJ 소프트타입 유압식 완충 장치 장착
    -XC67 방진 씰링 스트립 NBR 고무 라이닝 사양
    -X168 스레드 부싱 사양
    구성 예

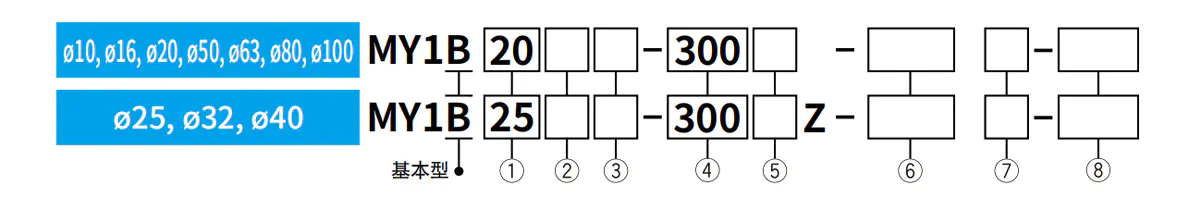

    *롱 스트로크도 표준 스트로크와 동일하게 구성 가능    MY1B20-3000L-M9BW
    ※스트로크가 49mm 미만인 경우 에어 쿠션 능력이 저하되어 전자 스위치를 여러 개 설치할 수 없으므로 주의하시기 바랍니다.     		-X1810 Ø10 비접촉 마그네틱 스위치 마그네틱 링 사양

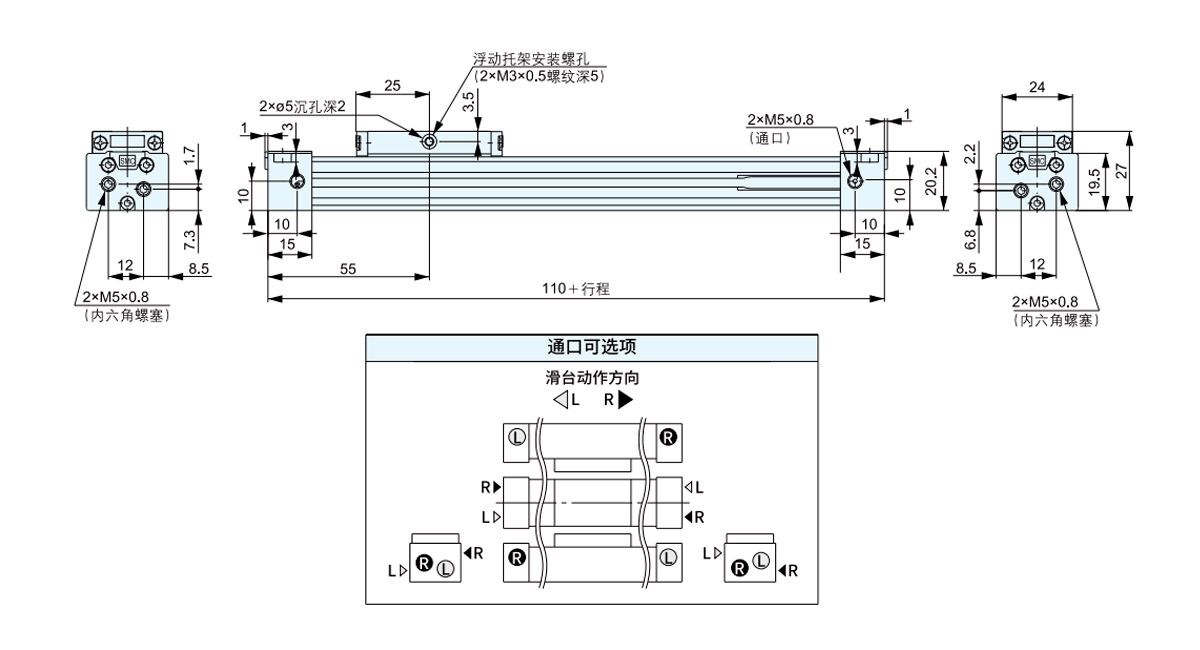

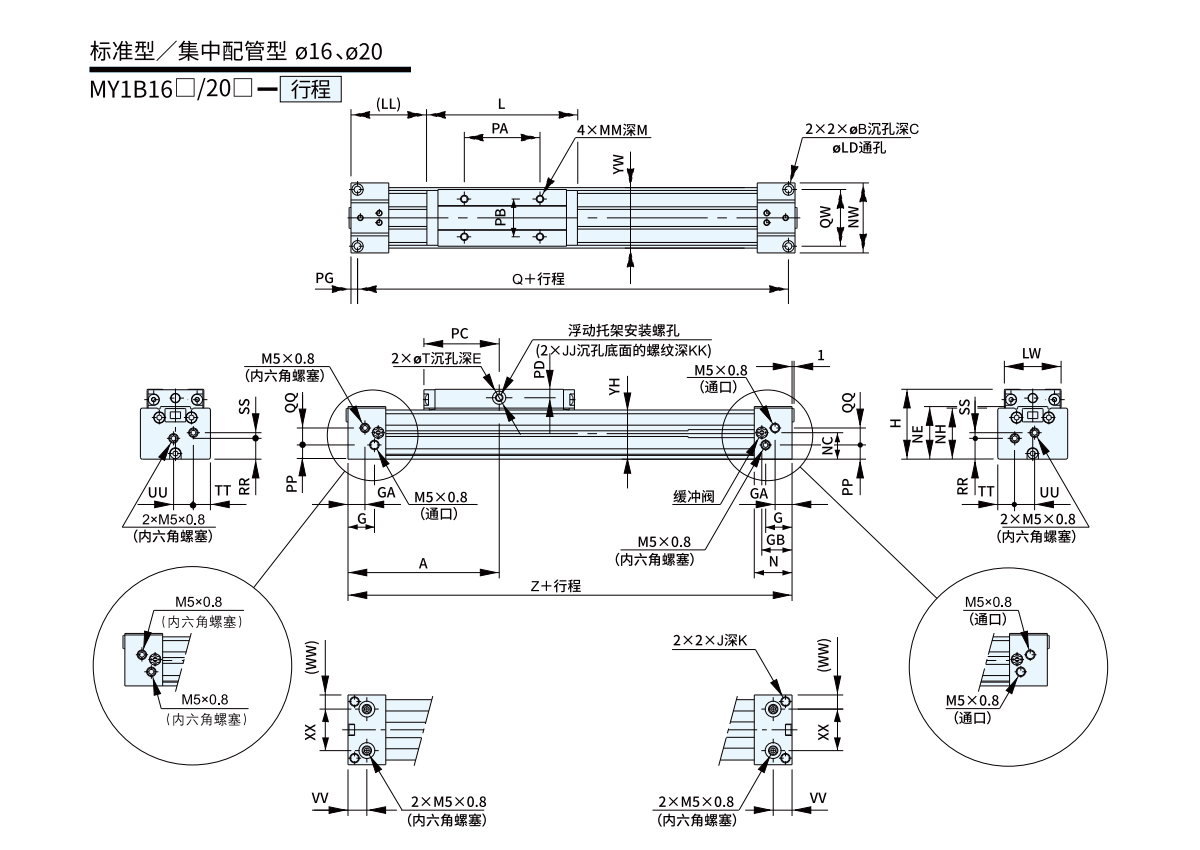

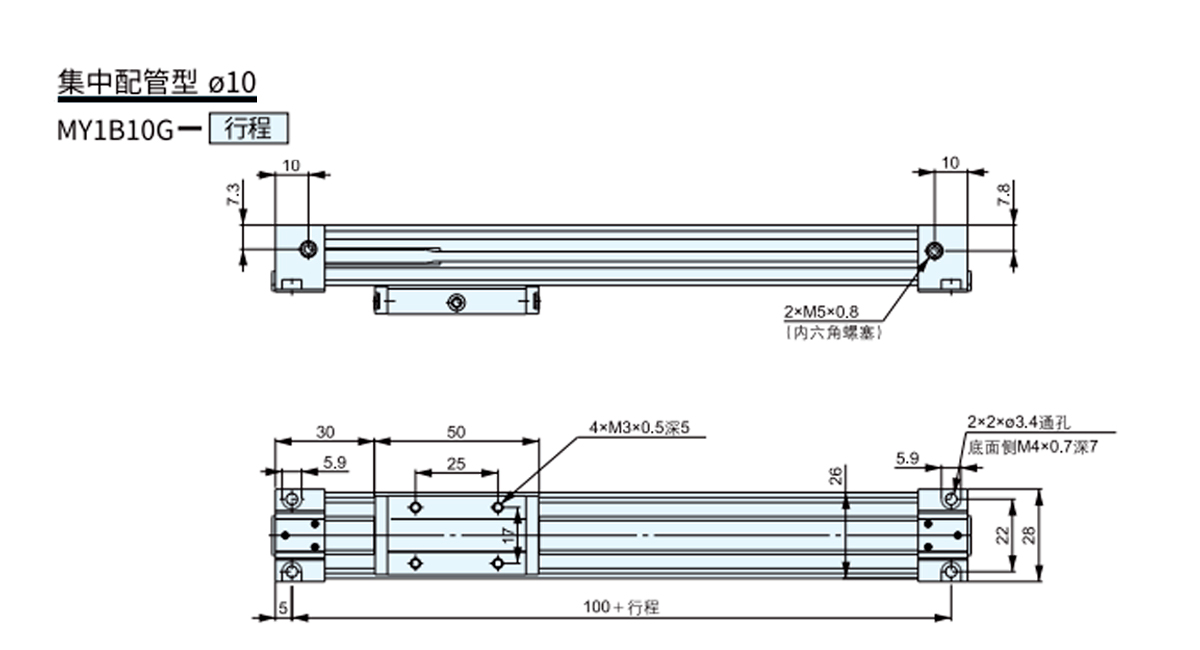

  • 모델 A B C E G 조지아 GB H J JJ K KK L LD LL LW M MM N NC 북동쪽
    MY1B16 80 6 3.5 2 14 9 16 37 M5×0.8 M4×0.7 10 6.5 80 3.5 40 30 6 M4×0.7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6×1 M4×0.7 12 10 100 4.5 50 37 8 M5×0.8 25 17.5 34

    모델 NH 북서쪽 PA PB PC PD PG PP Q QQ QW ₩₩ SS T TT 유 VV WW XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

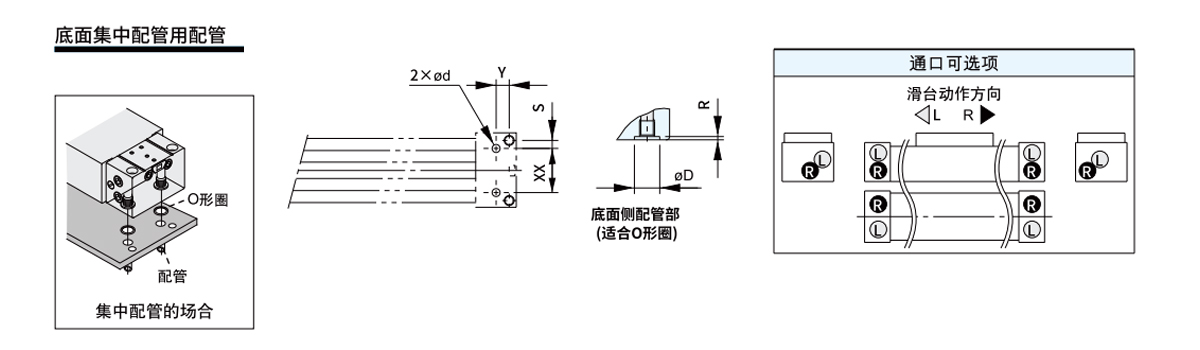

    모델 WX Y S d D R O-링에 적합
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

    표준배관/집중배관 공통

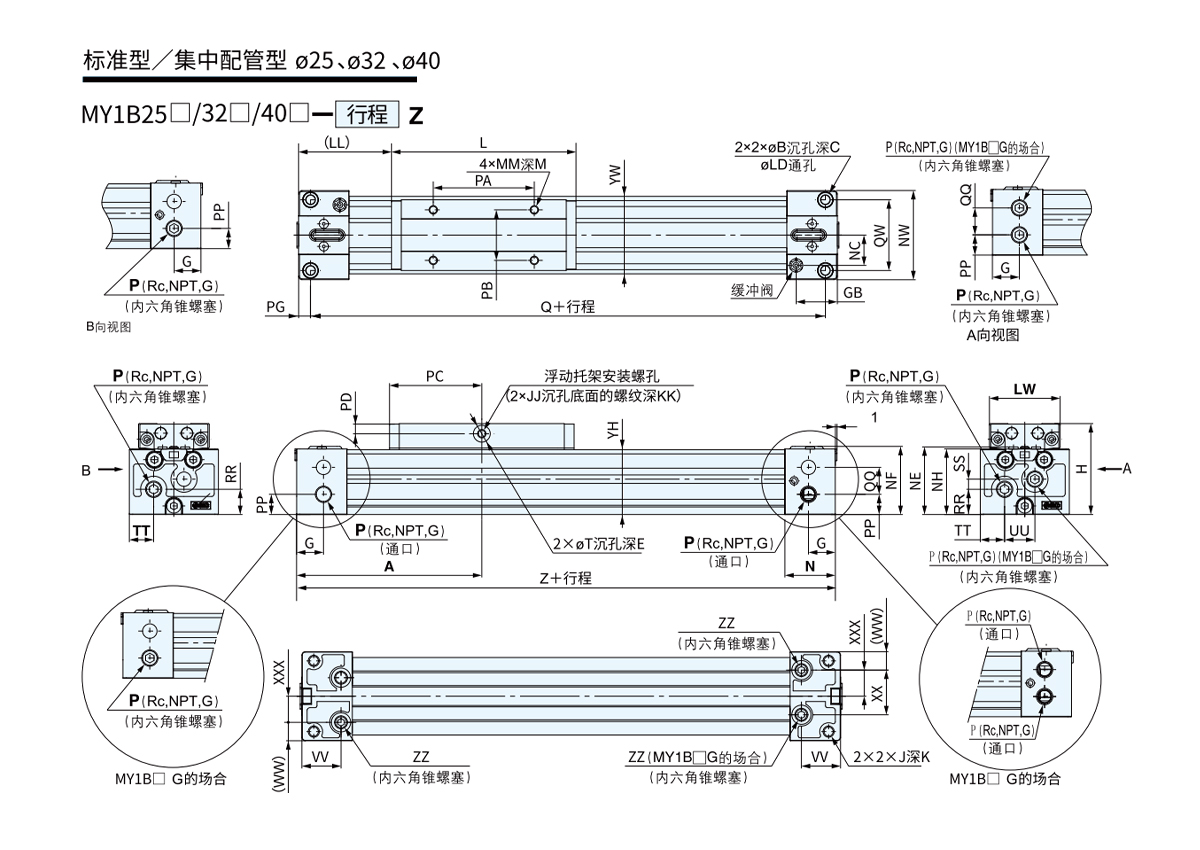

    모델 A B C E G GB H J JJ K KK L LD LL LW M MM N NC 북동쪽 NF NH 북서쪽
    MY1B25 110 9 5.5 2 16 24.5 54 M6×1 M5×0.8 9.5 9 110 5.6 55 42 9 M5×0.8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8×1.25 M5×0.8 16 10 140 6.8 70 52 12 M6×1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1.5 M6×1 15 13 170 8.6 85 64 12 M6×1 45 26.5 62.7 62 61.5 75

    모델 P PA PB PC PD PP PG Q QW ₩₩ T TT VV WW XXX YH YW Z ZZ 집중배관의 경우 모델 QQ SS 유 XX
    MY1B25 1/8 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 RC1/16 MY1B25□ 16 6 18 26.5
    MY1B32 1/8 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 RC1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 Rc1/8 MY1B40□ 24 12 35 47

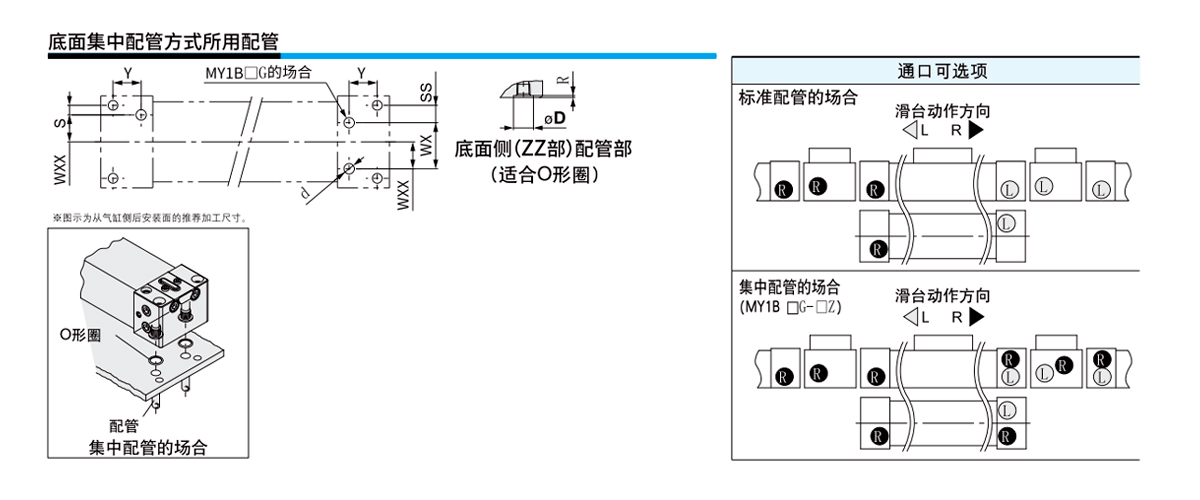

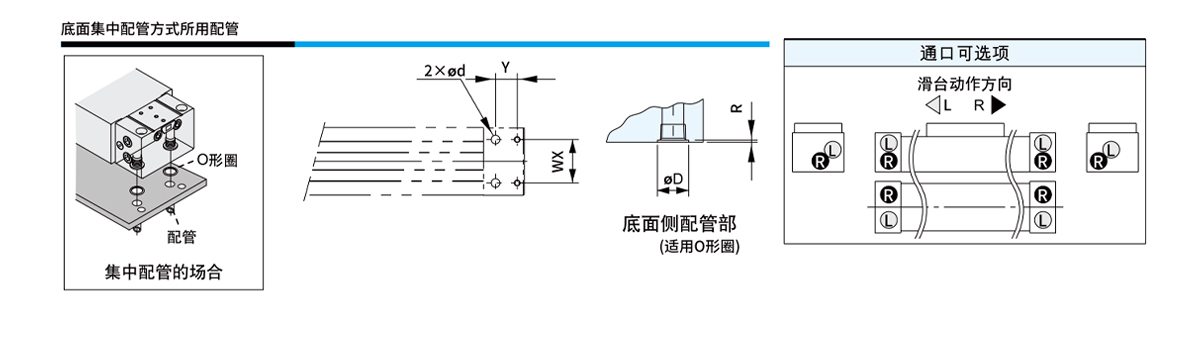

    모델 WXX Y S d D R O-링에 적합 WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

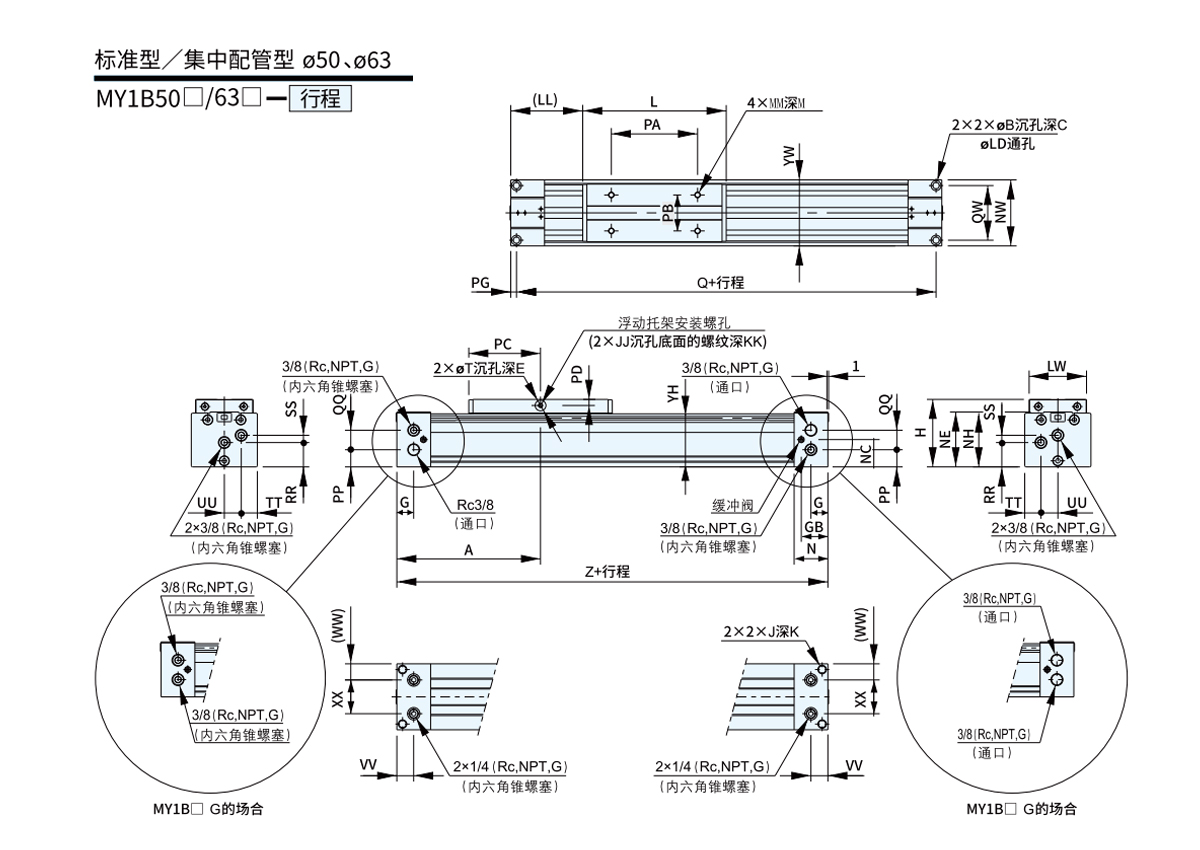

    모델 A B C E G GB H J JJ K KK L LD LL LW M MM N NC 북동쪽
    MY1B50 200 14 8.5 3 23.5 37 94 M12×1.75 M6×1 25 17 200 9 100 80 14 M8×1.25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14×2 M8×1.25 28 24 230 11 115 96 16 M8×1.25 50 51 100

    모델 NH 북서쪽 PA PB PC PD PG PP Q QQ QW ₩₩ SS T TT 유 VV WW XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

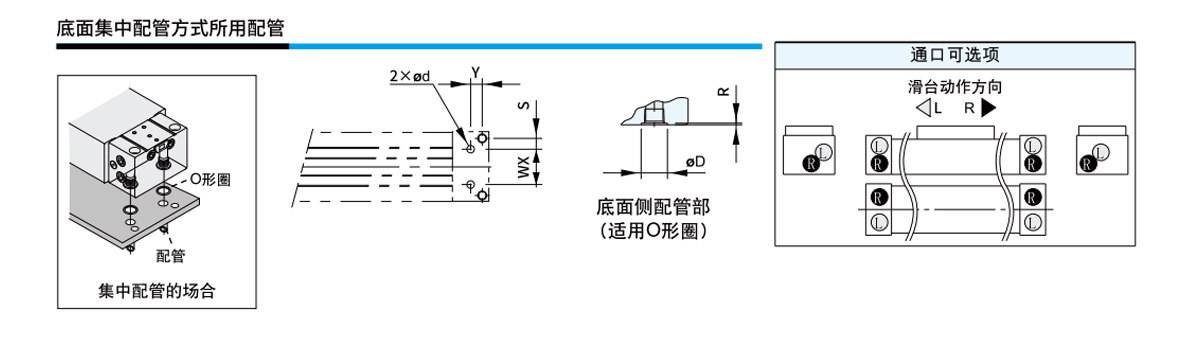

    모델 WX Y S d D R O-링에 적합
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

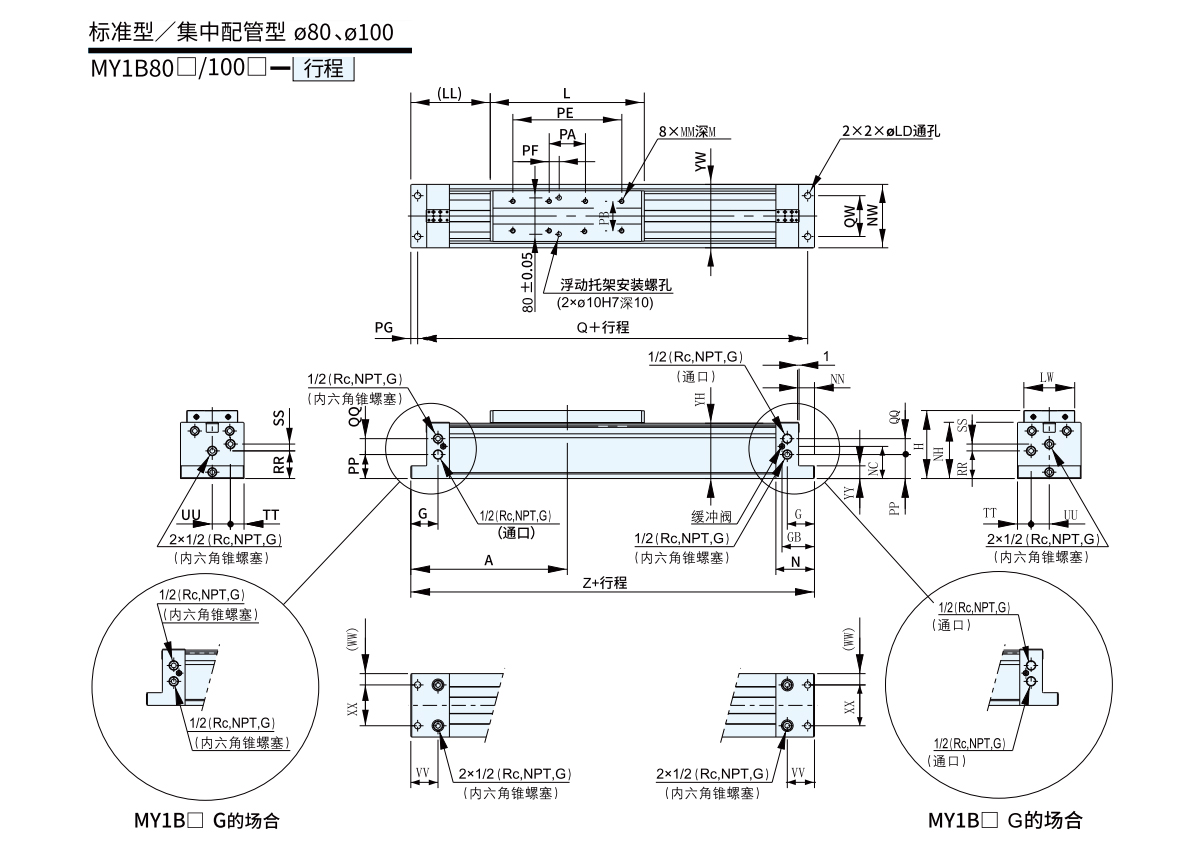

    모델 A G GB H L LD LL LW M MM N NC NH NN 북서쪽 PA PB 체육
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1.5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12×1.75 95 85 157 45 176 120 85 280

    모델 PF PG PP Q QQ QW ₩₩ SS TT 유 VV WW XX YH YW YY Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    모델 WX Y d D R O-링에 적합
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

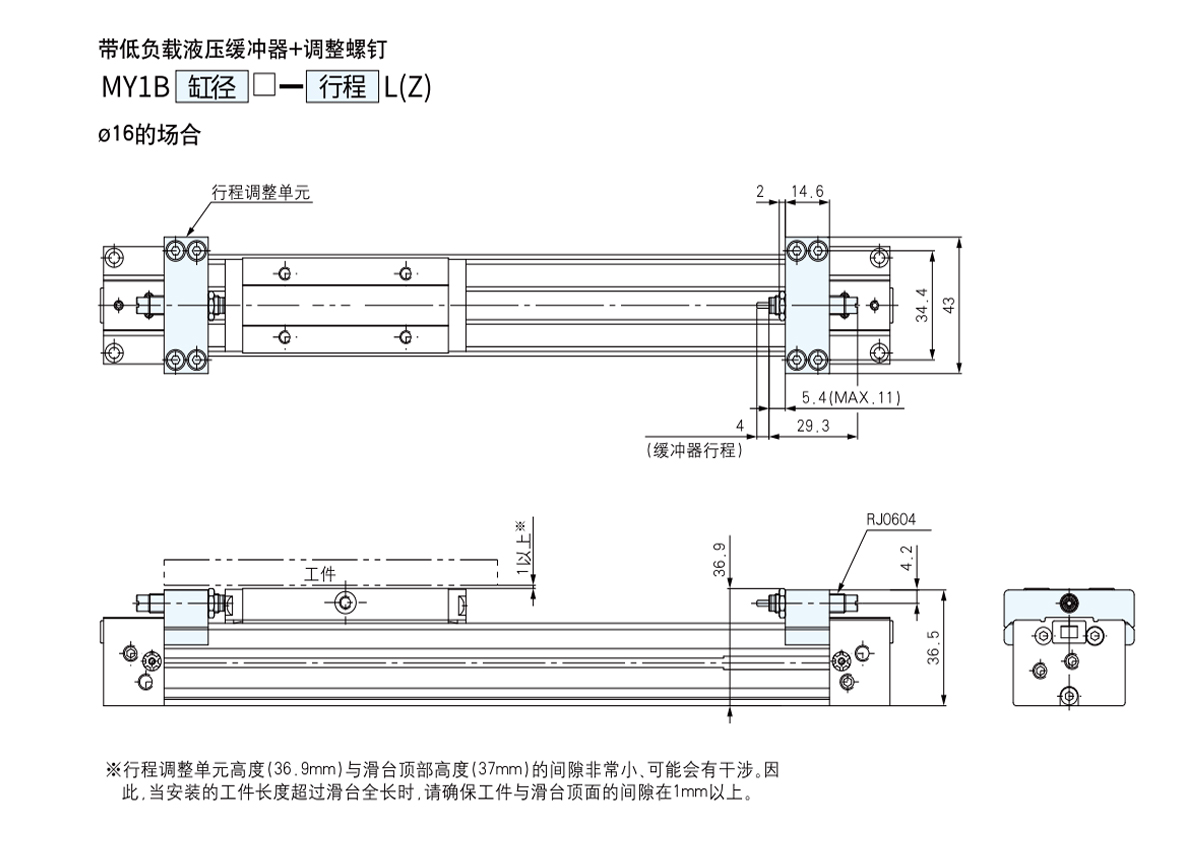

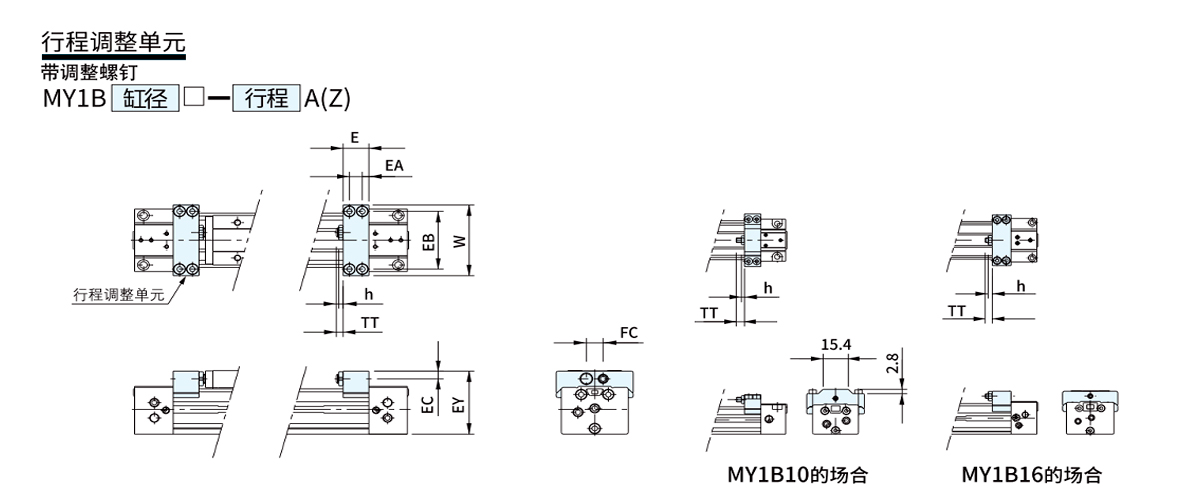

    실린더에 적합 E EA EB EC 어이 FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5(MAX10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5.4(MAX11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6(MAX12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5(MAX16.5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8(MAX20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9(MAX25) 94

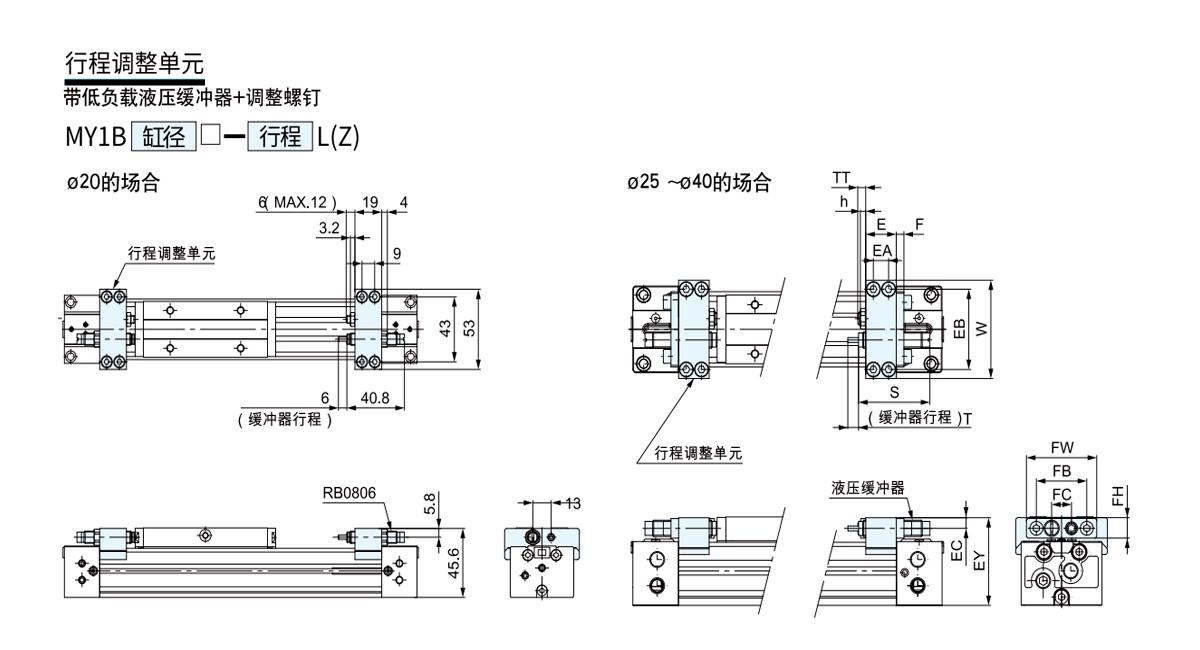

    실린더에 적합 E EA EB EC 어이 F 페이스북 FC FH FW h S T TT W 유압 완충기 모델
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5(MAX16.5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8(MAX20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9(MAX25) 94 RB1412

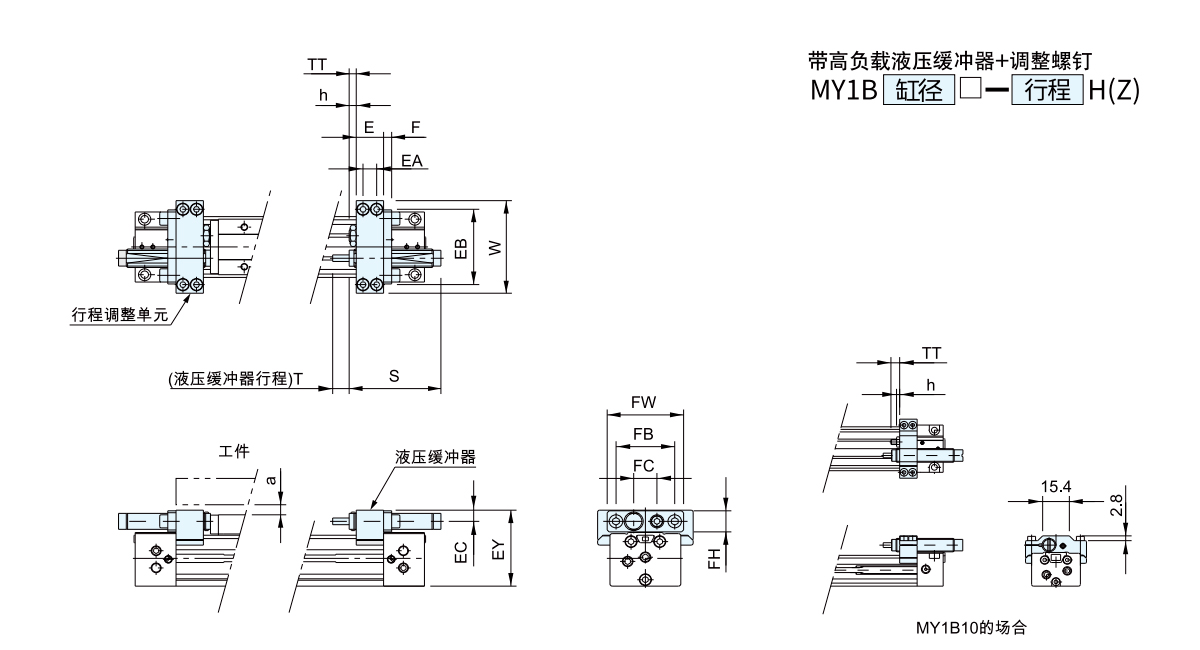

    실린더에 적합 E EA EB EC 어이 F 페이스북 FC FH FW h S T TT W 유압 완충기 모델 a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5(MAX10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5(MAX11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5(MAX16.5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8(MAX20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9(MAX25) 100 RB2015 4
