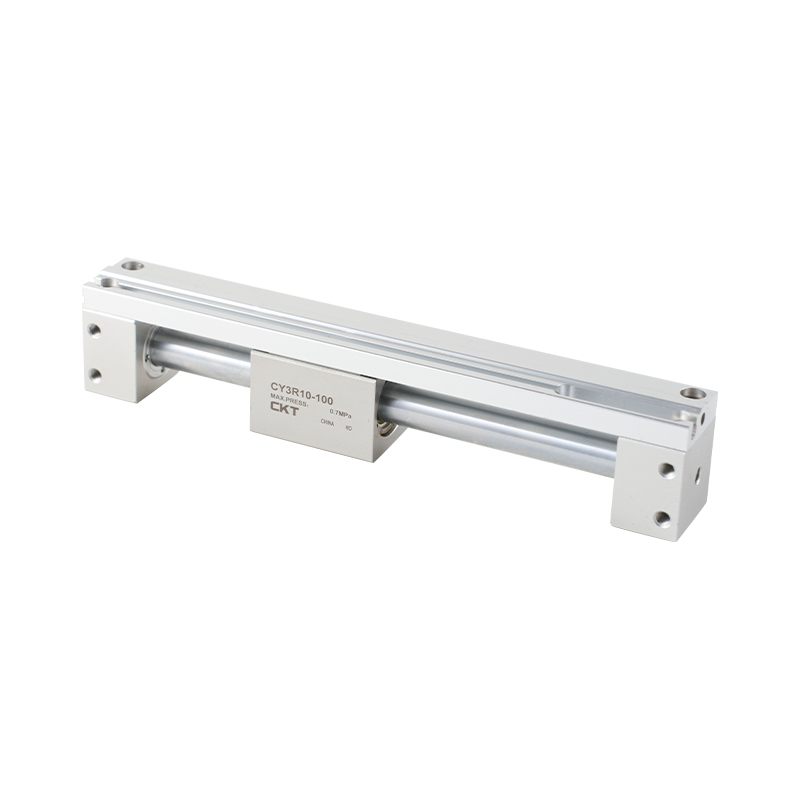

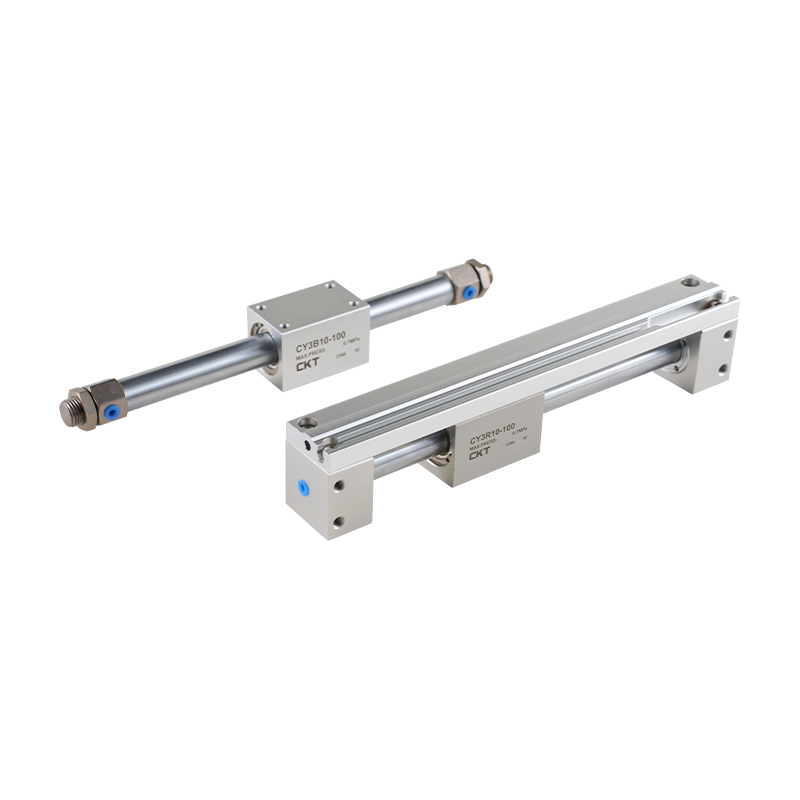

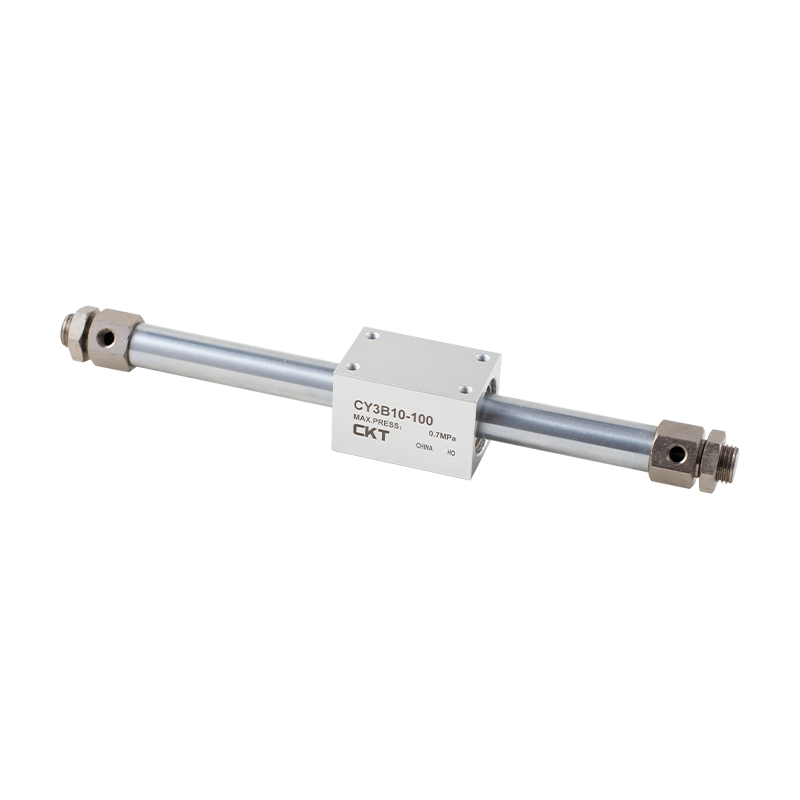

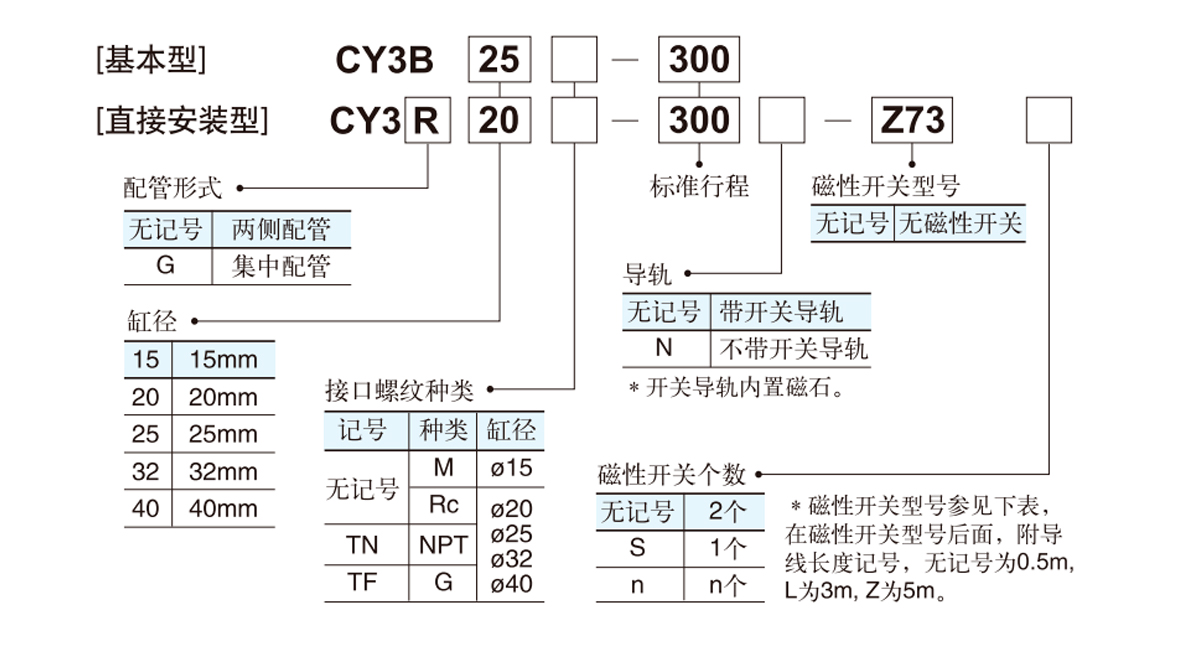

본체와 헤드커버의 형상을 변경하고, 자기접속 방식을 채택하여 질량을 감소시켰습니다. 피스톤의 윤활 고정 링은 지속적으로 윤활막을 형성하여 윤활성을 향상시킬 수 있습니다.
| 표준사양 | |||||
| 실린더 직경(mm) | 15 | 20 | 25 | 32 | 40 |
| 사용유체 | 공기(기름 없음) | ||||
| 최대사용압력 MPa | 0.7 | ||||
| 최저사용압력 MPa | 0.16 | 0.15 | 0.14 | 0.12 | |
| 주위온도 및 사용유체온도 | -10~60°C(동결되지 않음) | ||||
| 피스톤 속도 mm/s | CY3B:50~400;CY3R:50~500 | ||||
| 버퍼링 | 양쪽 끝에 쿠셔닝 패드 | ||||
| 스트로크 길이 공차 mm | 0~250 1°,251~1000 14,1001~ 1.8 | ||||
| 자기 유지력 N | 137 | 231 | 363 | 588 | 922 |
| 배관연결 | M5×0.8 | Rc/8 ·NPT18 ·G/₈ | |||
| 부품 번호 | 실린더 직경(mm)에 적합 | d | H | B | C |
| SNJ-016B | 15 | M10×1.0 | 4 | 14 | 16.2 |
| SN-020B | 20 | M20×1.5 | 8 | 26 | 30 |
| SN-032B | 2532 | M26×1.5 | 8 | 32 | 37 |
| SN-040B | 40 | M32×2.0 | 10 | 41 | 47.3 |

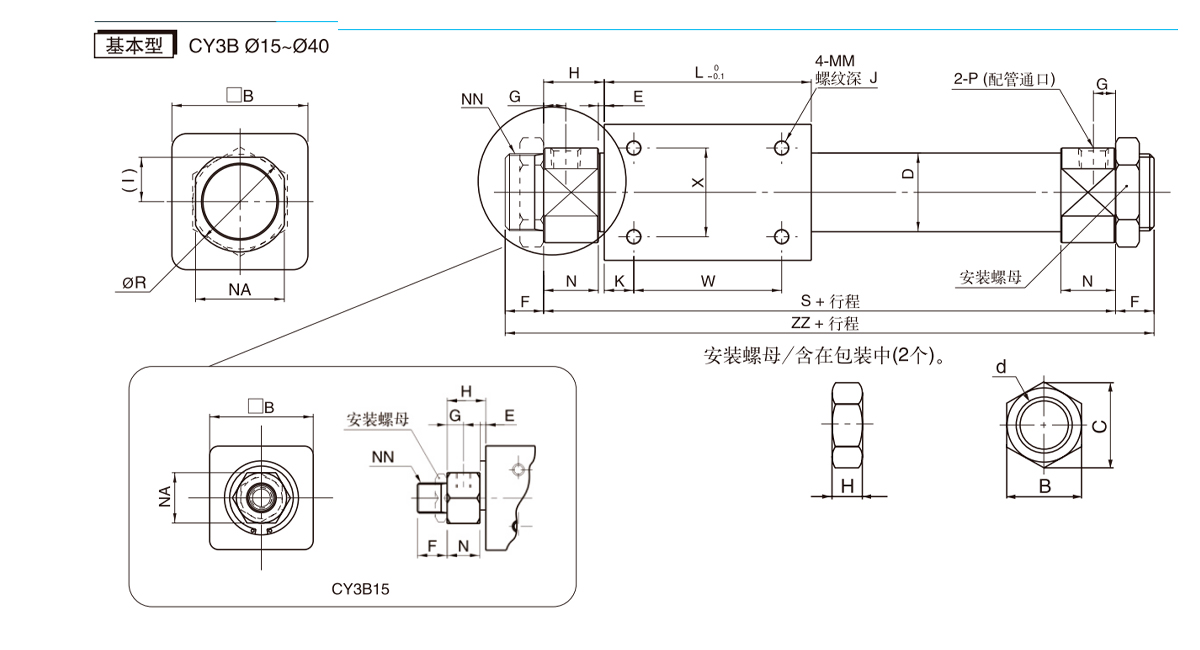

| 모델 | B | D | E | F | G | H | I | J | K | L | MM | N | 해당 없음 | NN | R | S | W | X | ZZ |
| CY3B15 | 35 | 16.6 | 3 | 10 | 5.5 | 13 | - | 6 | 11 | 57 | M4×0.7 | 11 | 17 | M10×1 | - | 83 | 35 | 19 | 103 |
| CY3B20 | 36 | 21.6 | 2 | 13 | 7.5 | 20 | 12 | 6 | 8 | 66 | M4×0.7 | 18 | 24 | M20×1.5 | 28 | 106 | 50 | 25 | 132 |
| CY3B25 | 46 | 26.4 | 2 | 13 | 7.5 | 20.5 | 15 | 8 | 10 | 70 | M5×0.8 | 18.5 | 30 | M26×1.5 | 34 | 111 | 50 | 30 | 137 |
| CY3B32 | 60 | 33.6 | 2 | 16 | 8 | 22 | 18 | 8 | 15 | 80 | M6×1 | 20 | 36 | M26×1.5 | 40 | 124 | 50 | 40 | 156 |
| CY3B40 | 70 | 41.6 | 3 | 16 | 11 | 29 | 23 | 10 | 16 | 92 | M6×1 | 26 | 46 | M32×2 | 50 | 150 | 60 | 40 | 182 |

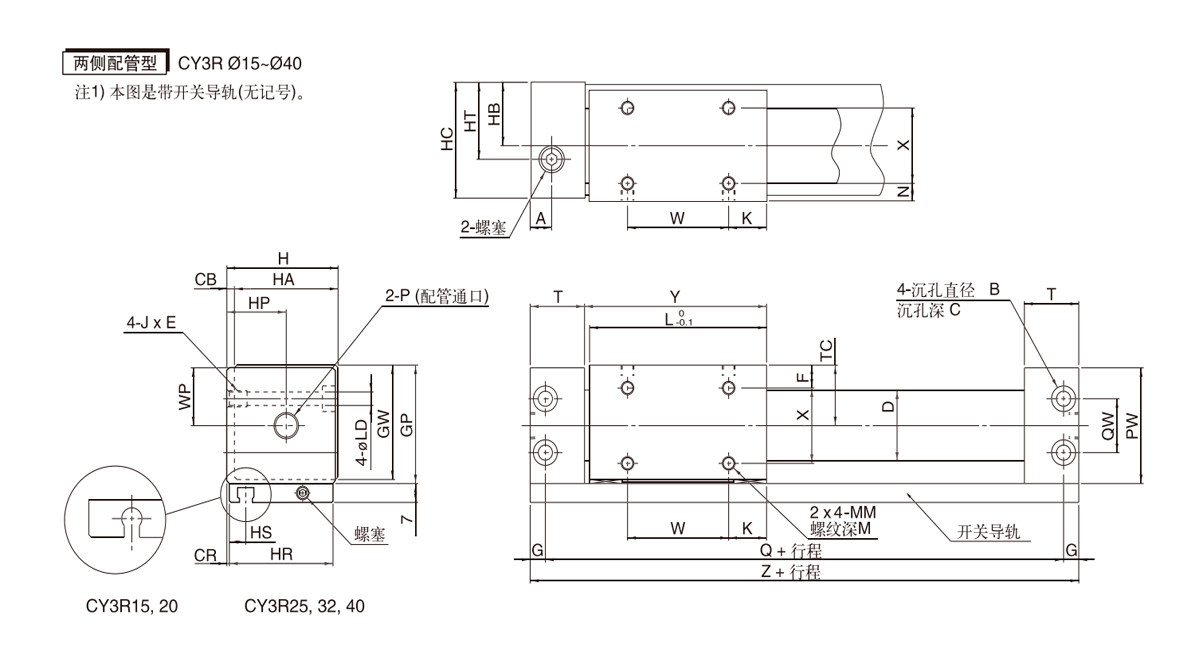

| 모델 | A | B | C | CB | CR | D | F | G | GP | GW | H | 하하 | HB | HC | HP | HR | 고등학교 | HT | JxE | K |
| CY3R15 | 10.5 | 8 | 4.2 | 2 | 0.5 | 16.6 | 8 | 5 | 33 | 31.5 | 32 | 30 | 17 | 31 | 17 | 30 | 8.5 | 17 | M5×0.8x7 | 14 |
| CY3R20 | 9 | 9.5 | 5.2 | 3 | 1 | 21.6 | 9 | 6 | 39 | 37.5 | 39 | 36 | 21 | 38 | 24 | 36 | 7.5 | 24 | M6×1x8 | 11 |
| CY3R25 | 8.5 | 9.5 | 5.2 | 3 | 1 | 26.4 | 8.5 | 6 | 44 | 42.5 | 44 | 41 | 23.5 | 43 | 23.5 | 41 | 6.5 | 23.5 | M6×1x8 | 15 |
| CY3R32 | 10.5 | 11 | 6.5 | 3 | 1.5 | 33.6 | 10.5 | 7 | 55 | 53.5 | 55 | 52 | 29 | 54 | 29 | 51 | 7 | 29 | M8×1.25×10 | 13 |
| CY3R40 | 10 | 11 | 6.5 | 5 | 2 | 41.6 | 13 | 7 | 65 | 63.5 | 67 | 62 | 36 | 66 | 36 | 62 | 8 | 36 | M8×1.25×10 | 15 |
| 모델 | L | LD | M | MM | N | 비밀번호 | Q | QW | T | TC | W | WP | X | Y | Z | |
| CY3R15 | 53 | 4.3 | 5 | M4×0.7 | 6 | 32 | 84 | 18 | 19 | 17 | 25 | 16 | 18 | 54.5 | 94 | |
| CY3R20 | 62 | 5.6 | 5 | M4×0.7 | 7 | 38 | 95 | 17 | 20.5 | 20 | 40 | 19 | 22 | 64 | 107 | |
| CY3R25 | 70 | 5.6 | 6 | M5×0.8 | 6.5 | 43 | 105 | 20 | 21.5 | 22.5 | 40 | 21.5 | 28 | 72 | 117 | |
| CY3R32 | 76 | 7 | 7 | M6×1 | 8.5 | 54 | 116 | 26 | 24 | 28 | 50 | 27 | 35 | 79 | 130 | |
| CY3R40 | 90 | 7 | 8 | M6×1 | 11 | 64 | 134 | 34 | 26 | 33 | 60 | 32 | 40 | 93 | 148 | |

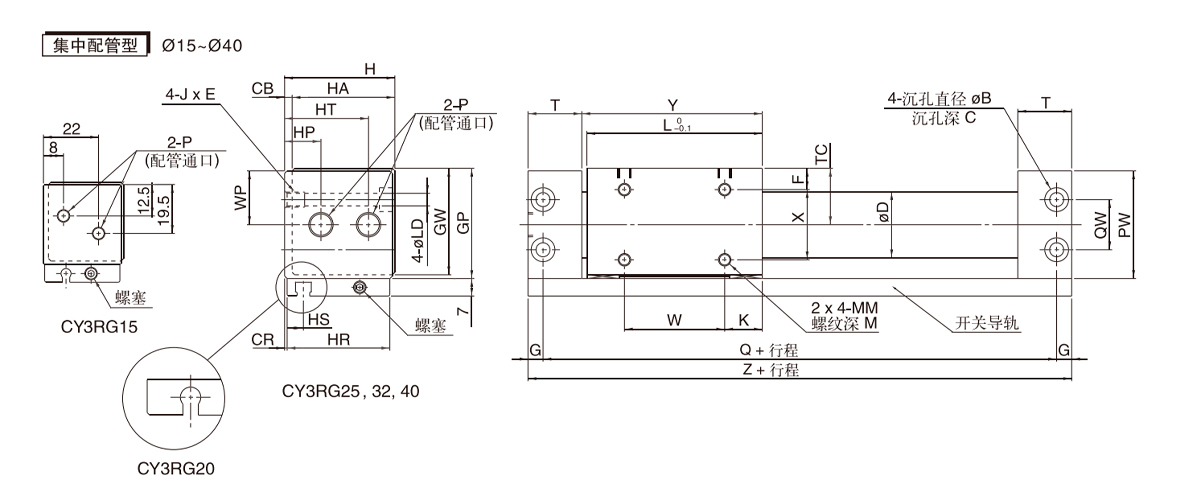

| 모델 | HP | HT |
| CY3RG15 | - | - |
| CY3RG20 | 11 | 28 |
| CY3RG25 | 14.5 | 33.5 |
| CY3RG32 | 20 | 41 |
| CY3RG40 | 25 | 50 |
| ※지정되지 않은 치수는 양측 배관형과 동일합니다. | ||
선택은 신뢰에서 오고, 협력은 정직에서 옵니다.
예, 고객이 제공한 도면이나 샘플에 따라 제품을 개발하고 생산할 수 있습니다.
우선, 각 공정 후에 검사를 실시합니다. 완제품에 대해서는 고객의 요구 사항과 국제 표준에 따라 100% 검사를 실시합니다.
당사의 제품은 주로 독일, 미국, 덴마크 및 유럽과 북미의 12개 이상의 국가로 수출됩니다
