ZH 시리즈 진공 발생기
  • ZH 시리즈 진공 발생기
기본 진공 이젝터

ZH 시리즈 진공 발생기

ZH 시리즈 진공 발생기는 산업 자동화 분야에서 탁월한 성능을 발휘하는 공압 부품입니다. 독특한 디자인과 우수한 성능으로 진공 환경이 필요한 다양한 시나리오에서 널리 사용됩니다.

제품특징
1. 다양한 노즐 직경: 이 시리즈는 Φ0.5부터 Φ2.0까지 다양한 노즐 직경을 제공합니다. 이러한 풍부한 선택을 통해 사용자는 작은 흐름이든 큰 흐름 응용 시나리오이든 특정 흐름 요구 사항에 따라 유연하게 선택할 수 있으며 적합한 구성을 찾을 수 있습니다.

2. 작고 가벼운 디자인: 노즐과 몸체는 일체형 성형수지 구조를 채택하여 무게가 가벼울 뿐만 아니라 설치도 용이합니다. 이 디자인은 공간 절약에 도움이 되며 특히 장비 크기와 무게에 대한 엄격한 요구 사항이 있는 작업 환경에 적합합니다.

3. 다양한 유형을 사용할 수 있습니다. 소음 제어 및 설치 방법에 대한 다양한 사용자의 요구를 충족시키기 위해 박스형(머플러 내장)과 직접 배기형(머플러 없음)을 포함합니다.

4. 효율적인 진공 생성: 고진공을 빠르게 생성할 수 있으며 일부 모델의 최대 진공 압력은 -88kPa(압력 유형) 및 -53kPa(유량 유형)로 다양한 흡착 및 취급 작업에 강력한 흡입을 보장합니다.

5. 빠른 커넥터 디자인: 퀵 커넥터 장착으로 파이프라인 연결이 더욱 편리해지고 설치 및 시운전 시간이 대폭 단축되며 작업 효율성이 향상됩니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:ZU 시리즈 진공 발생기
  • 품목 노즐 직경
    (mm)     		흡입유량(L/분) 공기 소비량
    (L/min)     		진공 수준(kPa) 공기 공급 압력
    (MPa)
    S L S L
    C-ZH05□ Ø0.5 5 8 13 -88 -48 0.45
    C-ZH07□ Ø0.7 12 20 23
    C-ZH10□ Ø1.0 24 34 46
    C-ZH13□ Ø1.3 40 70 78
    C-ZH15□ Ø1.5 55 75 95 -53
    C-ZH18□ Ø1.8 65 110 150
    C-ZH20□ Ø2.0 85 135 185

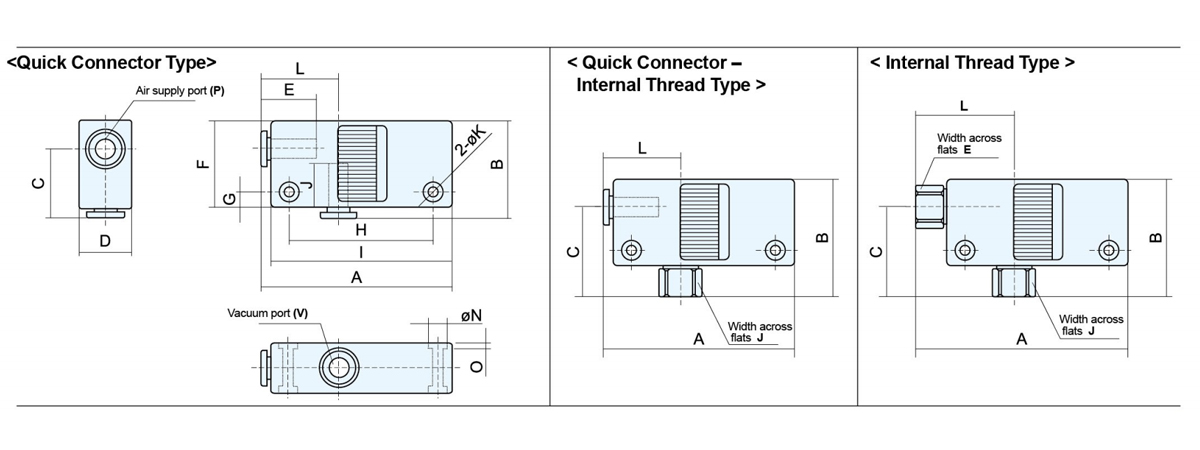

  • 모델 A B C D E F G H I J ØK L ØN 0 P V
    C-ZH05B□-06-06 60 31 22 16 17 28 5 47 57 17 3.2 24 5.8 2 Ø6 Ø6
    C-ZH07B□-06-06
    C-ZH10B□-06-06 63 32 23 18 29 50 60 26
    C-ZH13B□-08-10 78 38.5 27.5 23 18.5 35 7 61 75 21 4.2 28 7.5 3 Ø8 Ø10
    C-ZH05B□-06-01 60 38.5 29.5 16 17 28 5 47 57 12 3.2 24 5.8 2 Ø6 Rc1/8
    C-ZH07B□-06-01
    C-ZH10B□-06-01 63 39.5 30.5 18 29 50 60 26
    C-ZH13B□-08-02 78 50 39 23 18.5 35 7 61 75 17 4.2 28 7.5 3 Ø8 Rc1/4
    C-ZH05B□-01-01 67.5 38.5 29.5 16 12 28 5 47 57 12 3.2 31.5 5.8 2 Rc1/8 Rc1/8
    C-ZH07B□-01-01
    C-ZH10B□-01-01 70.5 39.5 30.5 18 29 50 60 33.5
    C-ZH13B□-01-02 86.5 50 39 23 14 35 7 61 75 17 4.2 36.5 7.5 3 Rc1/4
    □S:압력형 L:대유량형

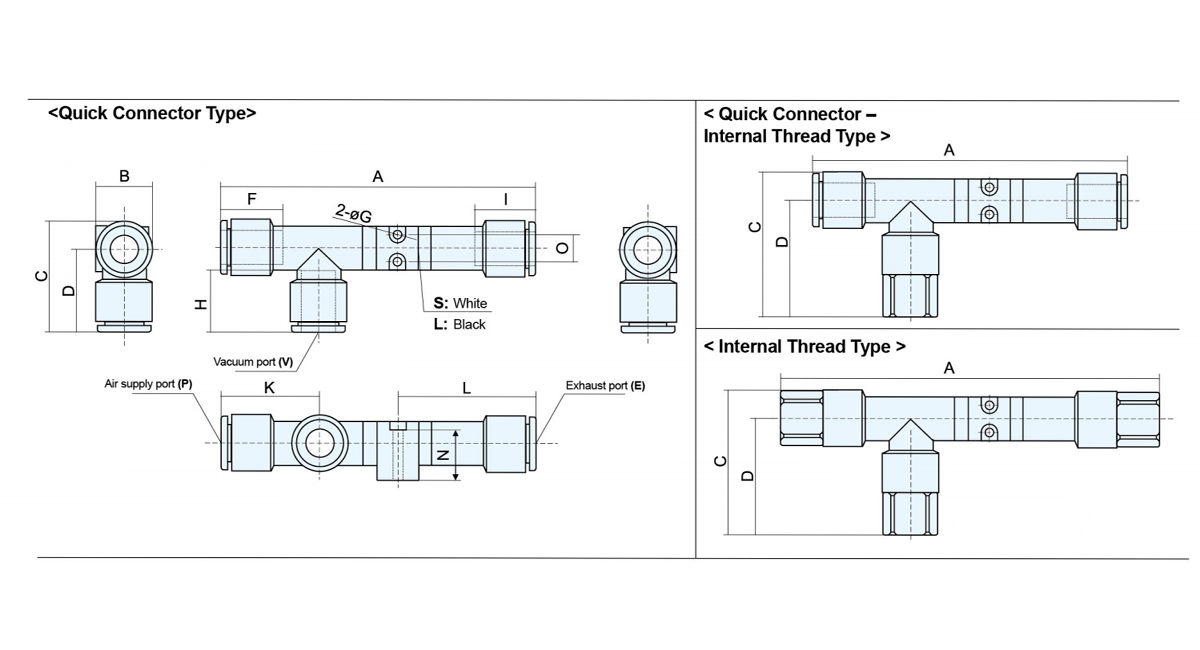

    모델 A B C D E F ØG H 1 J K L N 0 P V
    C-ZH05D□-06-06-06 58.5 14.2 34 22 Ø6 17 3.2 17 17 24 24 21 7.8 17 Ø6 Ø6
    C-ZH07D□-06-06-06 61
    C-ZH10D□-06-06-08 66/70 17.2 37 23 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-10-10 74.5/79.5 20 42.5 27.5 Ø10 18.5 4.2 21 21 30 30 27 10.7 22 Ø8 Ø10
    C-ZH15D□-10-12-12 93.3 22.45 47 29.5 Ø12 21 4.2 22 22 35 35 32.8 12 27 Ø10 Ø12
    C-ZH05D□-06-01-06 58.5 14.2 41.5 29.5 Ø6 17 3.2 12 17 24 24 21 7.8 17 Ø6 Rc1/8
    C-ZH07D□-06-01-06 61
    C-ZH10D□-06-01-08 66/70 17.2 44.5 30.5 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-02-10 74.5/79.5 20 54 39 Ø10 18.5 4.2 17 21 30 30 27 10.7 22 Ø8 Rc1/4
    C-ZH15D□-10-03-12 93.3 22.45 58.5 41 Ø12 21 4.2 19 22 35 35 32.8 12 27 Ø10 Rc3/8
    C-ZH05D□-01-01-01 73.5 14.2 41.5 29.5 Rc1/8 12 3.2 12 12 24 31.5 28.5 7.8 17 Rc1/8 Rc1/8
    C-ZH07D□-01-01-01 76
    C-ZH10D□-01-01-01 82/86 17.2 44.5 30.5 4.2 14 28 33.5 33 9.6 20
    C-ZH13D□-01-02-02 94.5/99.5 20 54 39 Rc1/4 14 4.2 17 17 30 36.5 38.5 10.7 22 Rc1/4
    C-ZH15D□-02-03-03 116.5 22.45 58.5 41 Rc3/8 17 4.2 19 19 35 43 44.5 12 27 Rc1/4 Rc3/8
    □S:압력형 L:대유량형   Mark:S type size/L type size

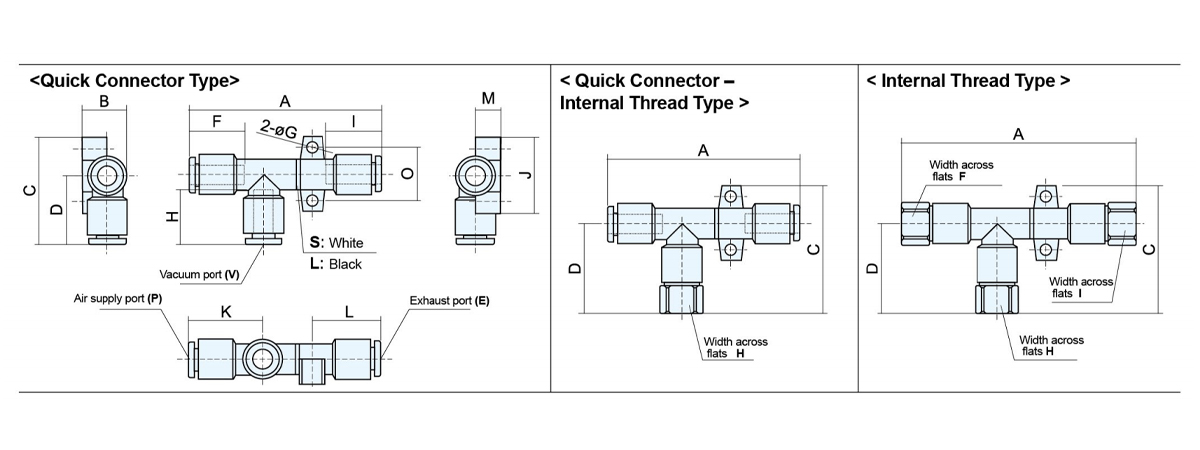

    모델 A B C D E F G H I K L N 0 P V
    C-ZH18D□-12-12-12 114 20.95 40.95 30.5 Ø12 22 3.5 22 22 35.5 50 17 10 Ø12 Ø12
    C-ZH20D□-12-16-16 124.6 26.75 45.95 32.7 Ø16 25 25 38.5 54.3 21.7 12 Ø16
    C-ZH18D□-12-03-12 114 20.95 52.45 42 Ø12 19 22 35.5 50 17 10 Rc3/8
    C-ZH20D□-12-04-16 124.6 26.75 60.95 47.7 Ø16 24 25 38.5 54.3 21.7 12 Rc1/2
    C-ZH18D□-03-03-03 133 20.95 52.45 42 Rc3/8 19 19 19 47 57.5 17 10 Rc3/8 Rc3/8
    C-ZH20D□-03-04-04 151.1 26.75 60.95 47.7 Rc1/2 24 24 50 69.3 22 12 Rc1/2
    □S:압력형 L:대유량형
