CTM/CTX I 시리즈 통합 진공 발생기 공급업체

홈 / 제품 / 진공 부품 / 복합진공발생기 / CTM/CTX I 시리즈 통합 진공 발생기

CTM/CTX I 시리즈 통합 진공 발생기 CTM/CTX I 시리즈 통합 진공 발생기
  • CTM/CTX I 시리즈 통합 진공 발생기
  • CTM/CTX I 시리즈 통합 진공 발생기
복합진공발생기

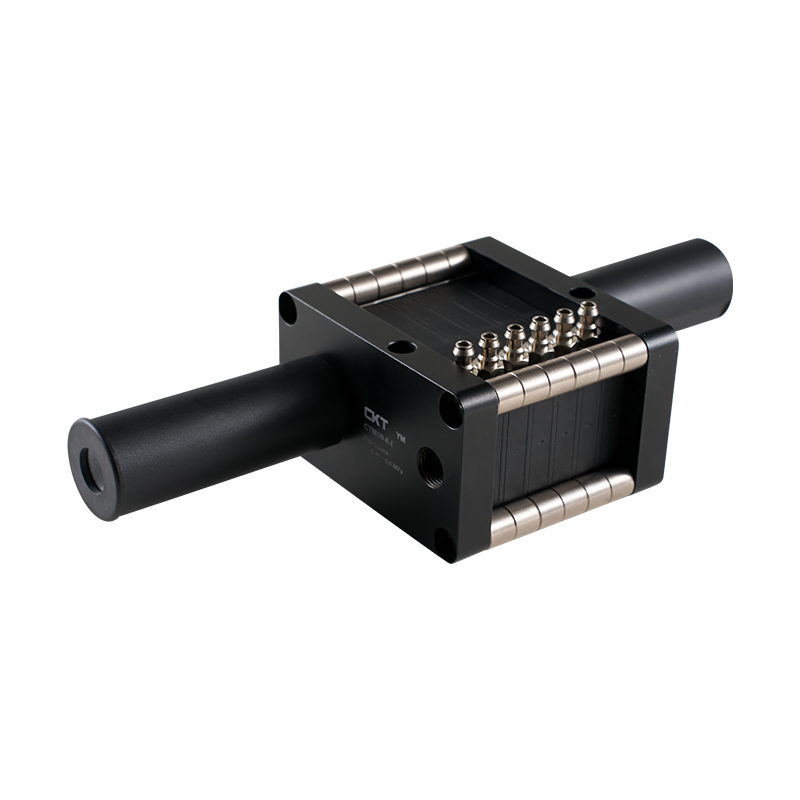

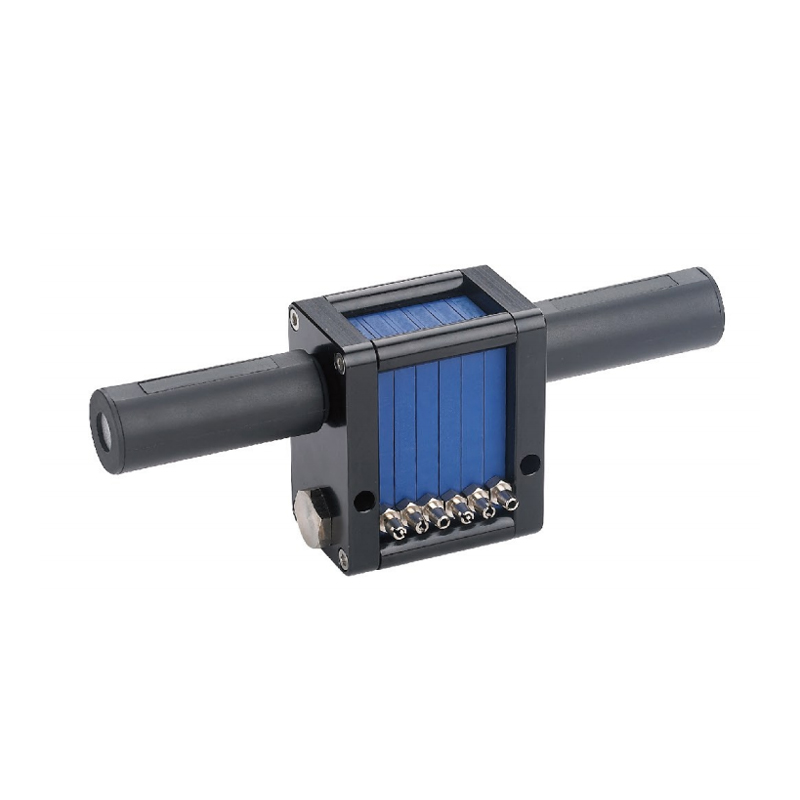

CTM/CTX I 시리즈 통합 진공 발생기

CTM/CTX I 시리즈 통합 진공 발생기는 자동화된 처리를 위해 설계된 컴팩트하고 효율적인 진공 발생기 모듈입니다. 압축 공기 제트를 통해 순간적인 음압을 생성하여 기존 진공 펌프를 대체하며 공간이 제한적이고 고비트 시나리오에 적합합니다.

주요 기능

1. 제트동반기술

기계적으로 움직이는 부품이 없고 순수 공압 진공 생성(일반 값 -85kPa), 긴 수명 및 유지 관리가 필요하지 않습니다.

다단계 확장 채널은 가스 소비를 40% 이상 줄여 0.1-1.5MPa 가스 소스에 적합합니다.

2. 매우 빠른 응답 능력

밀리초 단위로 진공을 설정/해제하고 분당 300회의 고주파 작동을 지원합니다.

넓은 작동 온도 범위(-20℃~80℃), 먼지 및 오일 미스트 환경에 강합니다.

3. 즉시 사용 가능한 아키텍처

본체에는 필터링 및 소음 장치가 통합되어 있으며 흡입 컵 또는 로봇 팔 끝 부분에 직접 연결할 수 있습니다.

모듈식 설계는 가변 주파수 흐름 조절을 지원하고 PLC/IIoT 제어와 호환됩니다.
4. 시나리오 적응성

로봇 손목의 공간적 제약을 해결하고 내장된 진공 파지 기능을 실현합니다.
오일 프리 디자인은 식품/약품의 청정 요구 사항을 충족하며 밀리미터 수준의 전자 부품을 처리할 수 있습니다.

이메일: manager@cktworld.com
다운로드
이전:ZK2 시리즈 진공 장치/진공 발생기
다음:다음 글이 없습니다
  • 다양한 진공도(-kPa)의 진공유량(L/분)
    모델 특정
    -양이온     		공급
    압력
    (바)     		공기
    소비
    (L/분)     		0 10 20 30 40 50 60 70 80 90 최대.
    진공 수준
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    다른 수준(-kPa)에 도달하는 대피 시간(s/L)
    모델 특정
    -양이온     		공급
    압력
    (바)     		공기
    소비
    (L/분)     		10 20 30 40 50 60 70 80 90 최대.
    진공 수준
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    성능 매개변수
    모델 특정cation 공급 pressure
    (MPa)     		최대.Vacuum Level
    (-kPa)     		최대.vacuum flow
    (L/분)     		공기 consumption
    (L/분)     		소음 수준
    (dB(A))     		무게
    (g)     		권장 호스 직경
    (mm)
    공기 supply
    (피)     		진공
    (뷔)     		배기구
    (E)
    CTM 05×2 0.45-0.6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0.45-0.6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0.45-0.6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0.45-0.6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *표시: 이 시리즈 제품은 작동 온도 -20°~80°, 최대 공급 압력 7bar.

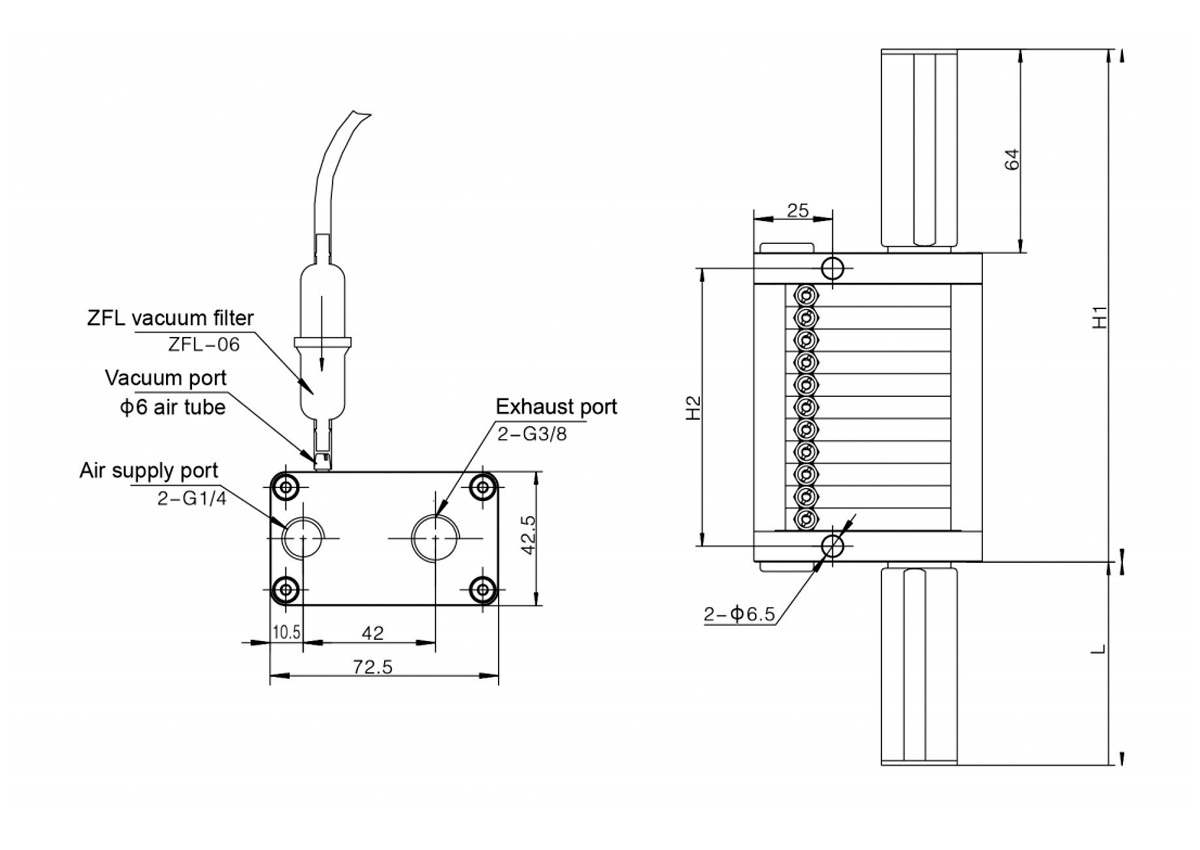

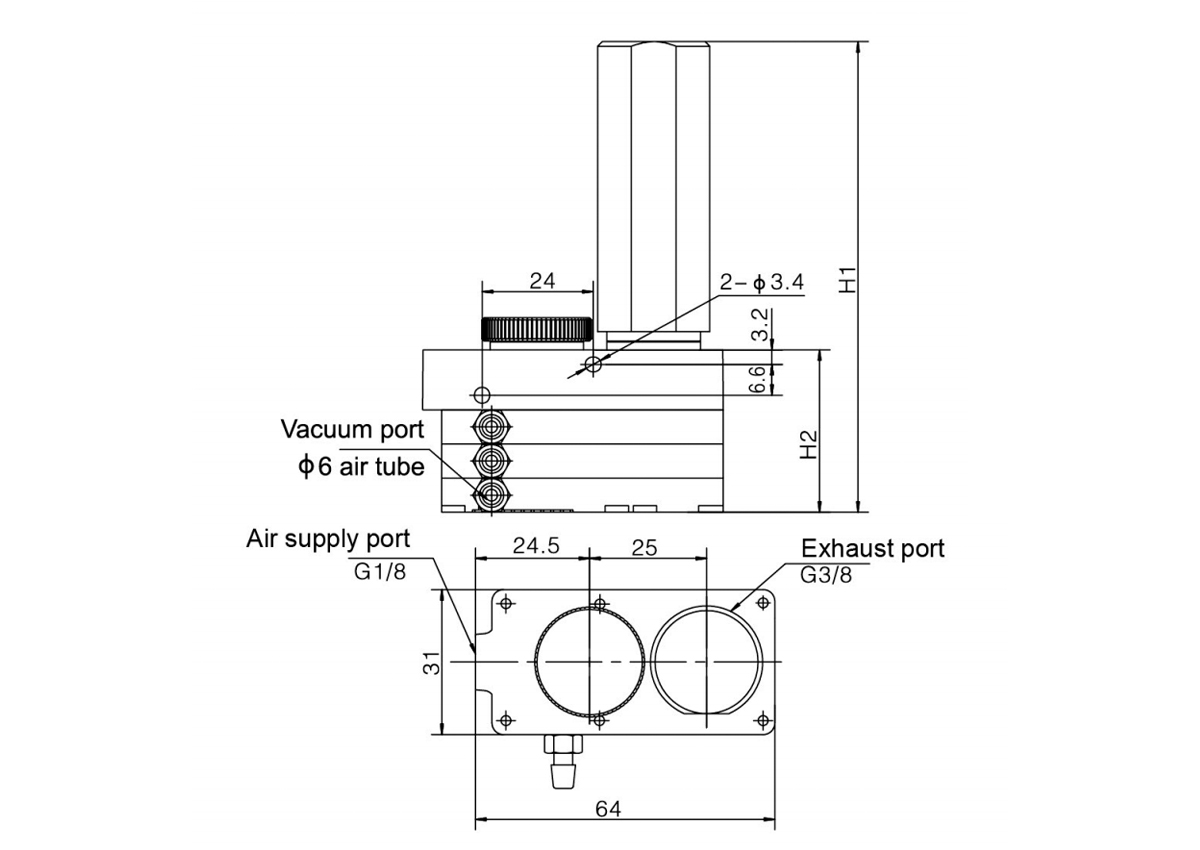

  • 모델 사양 H1 H2 공기 공급 포트
    사양     		진공 포트
    사양     		배기구
    사양
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 Φ6 외부 소음기
    5(10)×3 99 35 G1/8F M5 Φ6 외부 소음기

    모델 합성슬라브 5 10 공기 공급 포트 specification 진공 포트 specification 배기구 specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 Φ6
    에어 튜브     		외부 소음기
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
