1. 기존의 솔레노이드 밸브 진공발생기에 비해 경제성에 중점을 둔 제품입니다.
2. 작동 방출을 보장하기 위해 배출 장치가 공기 흡입을 중지하는 동안 파괴 프로세스가 생성됩니다. 기존의 독립 이젝션 장치에 비해 차단 밸브를 탑재하여 고속 순환이 가능합니다.
3. 소형, 경량으로 이젝션 장치의 진공 회로 말단에 장착할 수 있는 제품입니다.
4. 파괴 메커니즘은 배출 장치와 통합될 수 있습니다. 장치에 대한 공기 공급을 개폐함으로써 장비를 진공 생성에서 진공 해제로 완전히 변형시킬 수 있습니다
| 유체 | 공기 |
| 압력 범위 | (0.3~0.7MPa) |
| 정격압력 | H, L: (0.5MPa)/E: (0.35MPa) |
| 작동 온도 범위 | 5~50°C(41~122°F) |
| 윤활 | 요구 사항 없음 |
| 진공 여과 사양 | |
| 유체 | 공기 |
| 압력 범위 | -29.5~0inHg(-100~0kPa) |
| 필터 정확도 | 10μm |
| 온도 범위 | 0~60°C(32~140°F)(동결되지 않음) |
| 필터 영역 | 44 사이즈: 0.8 cm² / 66 사이즈: 1.1 cm² |

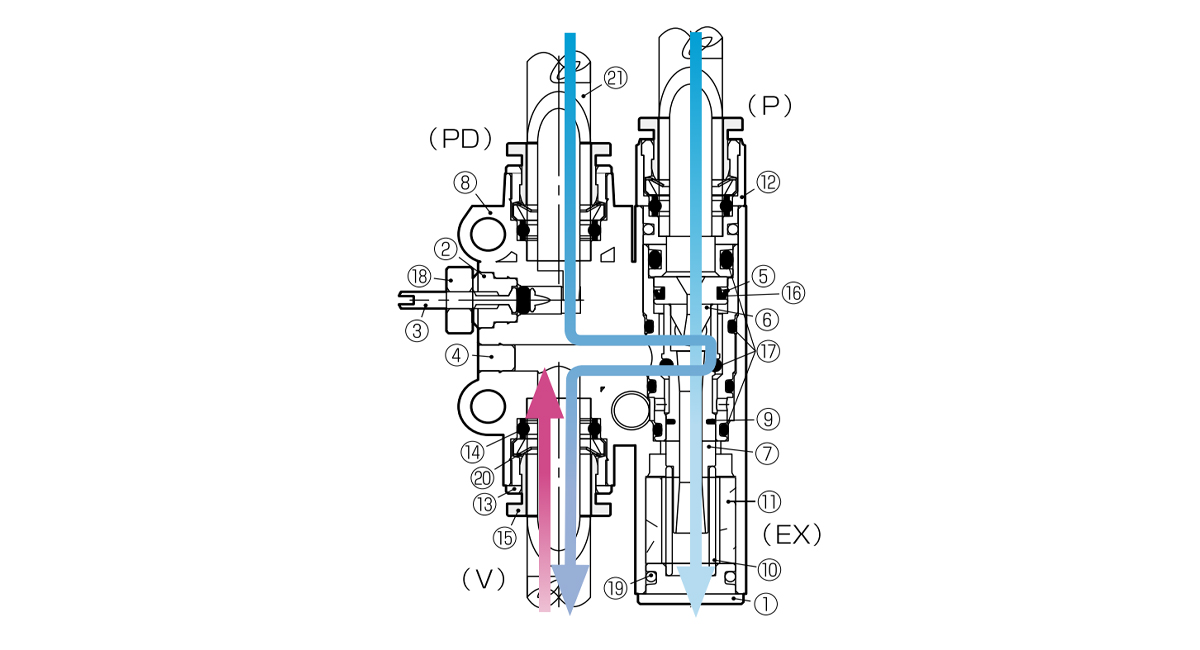

| 아니요. | 부품 | 니켈 |
| ① | 엔드 플러그 | 니켈-plated copper |
| ② | 밸브 본체 | 니켈-plated copper |
| ③ | 조정바늘 | 스테인레스 스틸 |
| ④ | 플러그 | 니켈-plated copper |
| ⑤ | 슬리브 | 니켈-plated copper |
| ⑥ | 노즐 피스톤 | 니켈-plated copper |
| ⑦ | 디퓨저 샤프트 | 니켈-plated copper |
| ⑧ | 플라스틱 몸체 | PBT |
| ⑨ | 샤프트 씰 고무 | 천연고무 |
| ⑩ | 디퓨저 씰 고무 | 스테인레스 스틸 |
| ⑪ | 소음기 요소 | 폴리비닐알코올 포름알데히드 |
| ⑫ | 구리 껍질 | 하나 |
| ⑬ | 가이드 링 | 니켈-plated copper |
| ⑭ | 탄성 슬리브 | 니트릴 고무 |
| ⑮ | 릴리스 링 | 주유소 |
| ⑯ | Y 씰 고무 | 니트릴 고무 |
| ⑰ | O-링 | 니트릴 고무 |
| ⑱ | 잠금너트 | 알루미늄 |
| ⑲ | 스프링 핀 | 스테인레스 스틸 |
| ⑳ | 잠금 클로 | 스테인레스 스틸 |
| ㉑ | 공기관 | 폴리우레탄, 나일론 등 |

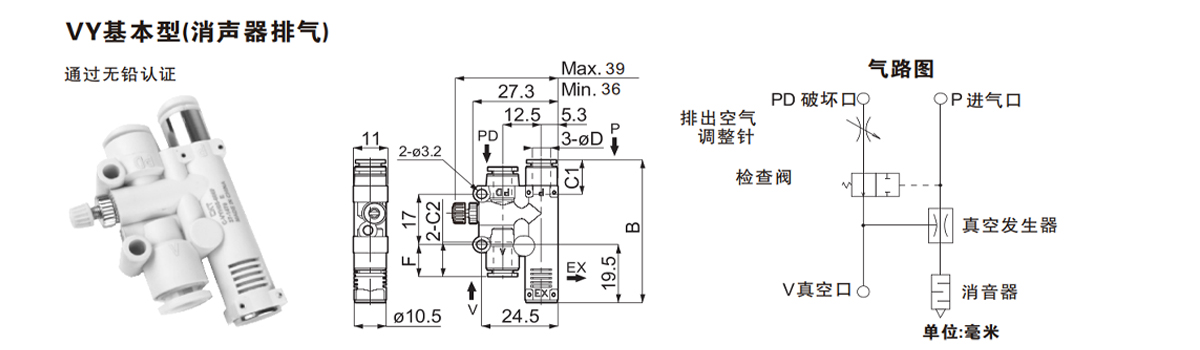

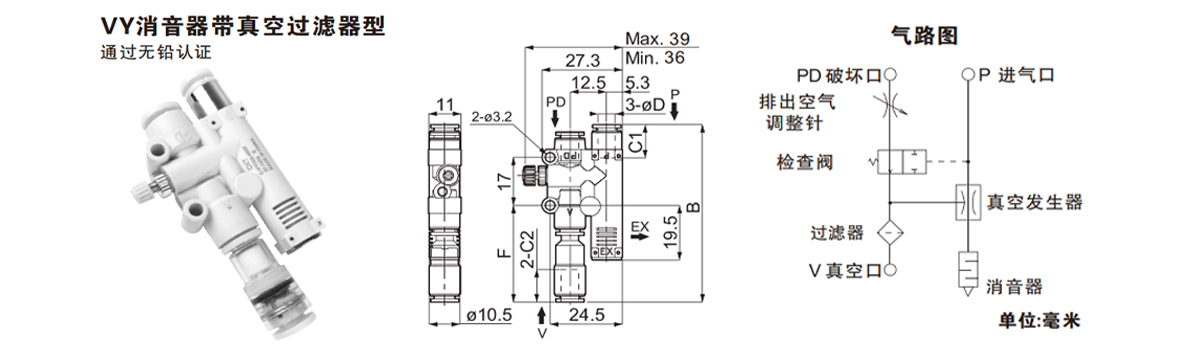

| 모델 | 파이프 직경 ØD | B | F | C1 | C2 | 노즐 직경 | 정격압력(MPa) | 진공(-kPa) | 흡입유량(L/min) | 소비(L/분) | 무게(g) |
| VYH05-444 | 4 | 50 | 10.4 | 10.9 | 11 | 0.5 | 0.5 | 90 | 7 | 11.5 | 19 |
| VYH05-666 | 6 | 52 | 10.8 | 11.7 | 16 | 20 | |||||
| VYH07-444 | 4 | 50 | 10.4 | 10.9 | 11 | 0.7 | 92 | 12.5 | 23 | ||
| VYH07-666 | 6 | 52 | 10.8 | 11.7 | 16 | ||||||
| VYL05-444 | 4 | 50 | 10.4 | 10.9 | 11 | 0.5 | 0.5 | 66 | 12 | 11.5 | 19 |
| VYL05-666 | 6 | 52 | 10.8 | 11.7 | 16 | 20 | |||||
| VYL07-444 | 4 | 50 | 10.4 | 10.9 | 11 | 0.7 | 18 | 23 | 19 | ||
| VYL07-666 | 6 | 52 | 10.8 | 11.7 | 16 | 21 | 20 |
| 모델 | 파이프 직경 ØD | B | F | C1 | C2 | 노즐 직경 | 정격압력(MPa) | 진공(-kPa) | 흡입유량(L/min) | 소비(L/분) | 무게(g) |
| VYH05-444F | 4 | 65 | 34.1 | 10.9 | 11 | 0.5 | 0.5 | 90 | 7 | 11.5 | 21 |
| VYH05-666F | 6 | 68 | 34.4 | 11.7 | 11.6 | 22 | |||||
| VYH07-444F | 4 | 65 | 34.1 | 10.9 | 11 | 0.7 | 92 | 12.5 | 23 | 21 | |
| VYH07-666F | 6 | 68 | 34.4 | 11.7 | 11.6 | 22 | |||||
| VYL05-444F | 4 | 65 | 34.1 | 10.9 | 11 | 0.5 | 0.5 | 66 | 12 | 11.5 | 21 |
| VYL05-666F | 6 | 68 | 34.4 | 11.7 | 11.6 | 22 | |||||
| VYL07-444F | 4 | 65 | 34.1 | 10.9 | 11 | 0.7 | 18 | 23 | 21 | ||
| VYL07-666F | 6 | 68 | 34.4 | 11.7 | 11.6 | 21 | 22 |
| 단위: mm | ||||||||

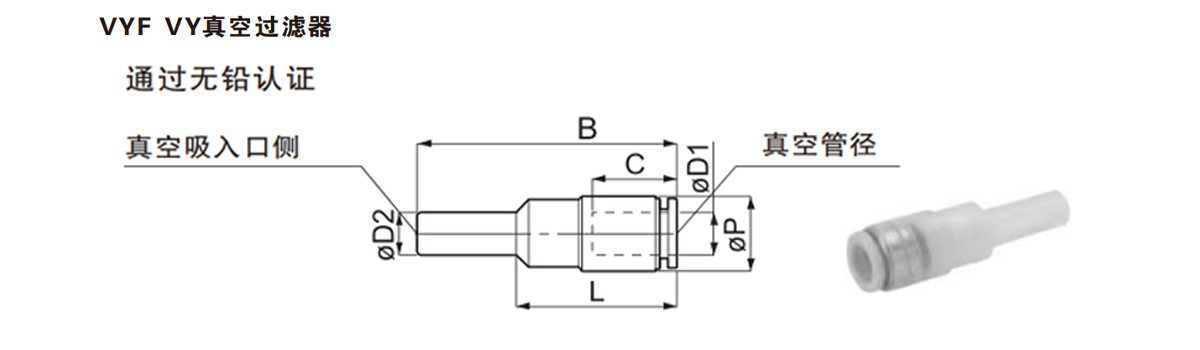

| 모델 | 파이프 0.D. ØD1 | 커넥터 외경 ØD2 | B | L | C | ØP | 무게(g) | 필터 면적(cm²) |
| VYF44M | 4 | 4 | 34.7 | 21.5 | 11 | 8 | 1.5 | 0.8 |
| VYF66M | 6 | 6 | 35.2 | 21.8 | 11.6 | 10.5 | 2.5 | 1.1 |

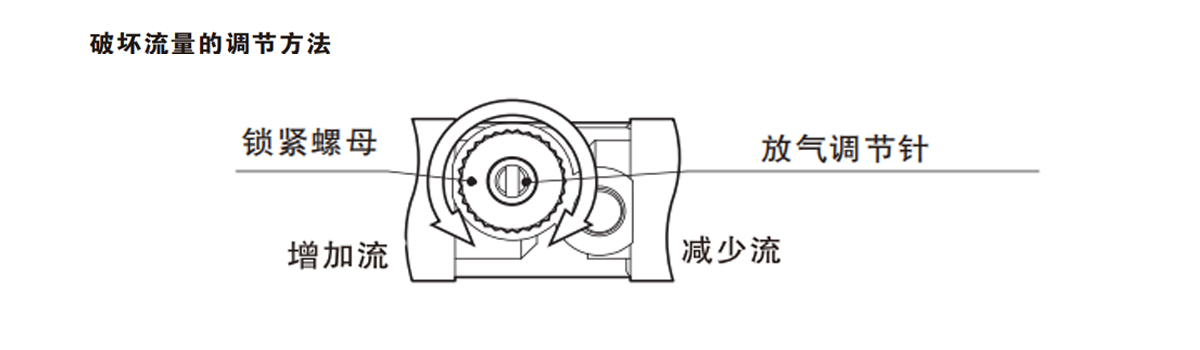

유량을 조정할 때에는 조정 니들을 시계 방향으로 돌리면 유량이 감소하고, 시계 반대 방향으로 돌리면 유량이 증가합니다. 설정이 완료되면 반드시 너트를 잠궈주세요.
진공발생기V
1. 기존의 솔레노이드 밸브형 진공발생기에 비해 경제성이 더욱 강조된 제품입니다.
2. 배출 장치가 공기 흡입을 멈추는 동안 파괴 과정을 생성하여 작업 방출을 보장합니다. 기존의 독립 이젝션 장치에 비해 차단 밸브를 탑재하여 고속 사이클링이 가능합니다.
3. 소형, 경량으로 이젝션 장치의 진공 회로 말단에 장착이 가능한 제품입니다.
4. 중단 메커니즘은 배출 장치와 통합될 수 있습니다. 장치에 대한 공기 공급을 제어함으로써 장비는 진공 생성에서 진공 해제로 완전히 전환될 수 있습니다.

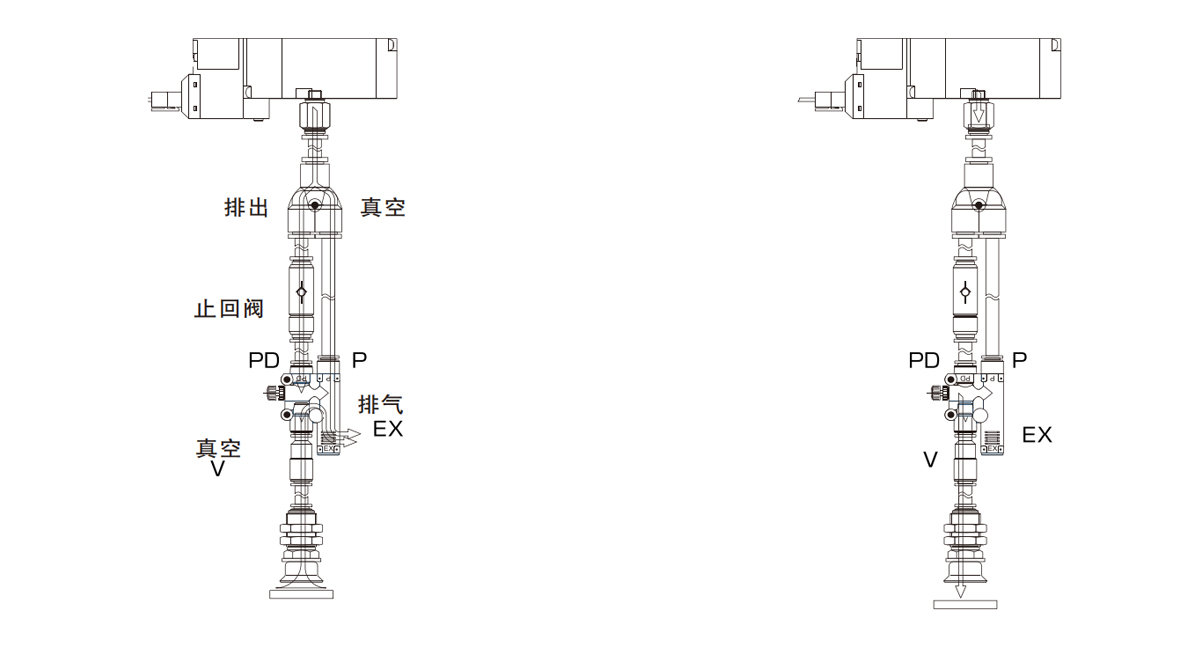

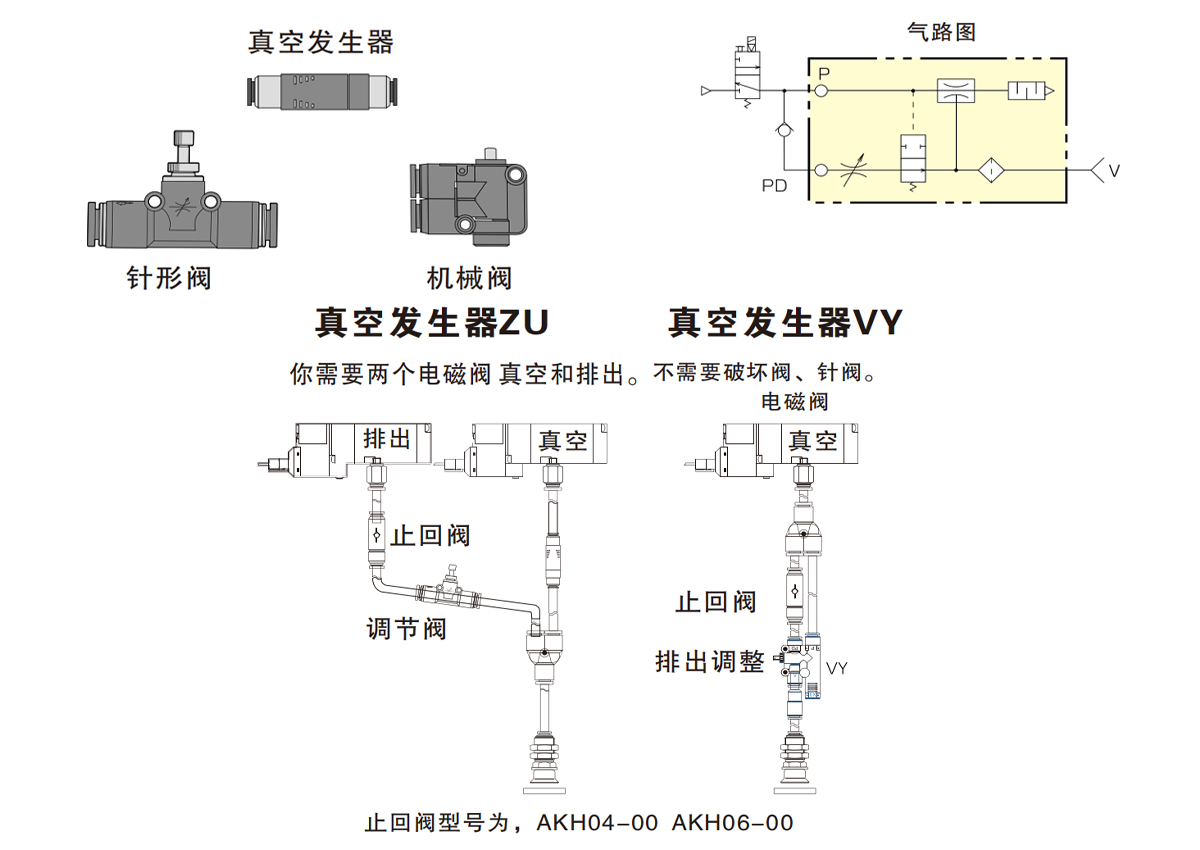

1. P포트와 PD포트를 체크밸브(별매품)에 연결합니다.
2. 체크 밸브와 PD 포트 사이의 잔압은 블로우 에어가 됩니다.
3. 블로우 에어의 유량은 릴리즈 니들에 의해 조정됩니다.
4. 체크밸브와 PD포트 사이의 배관 길이에 따라 블로우에어 시간을 조절할 수 있습니다.
