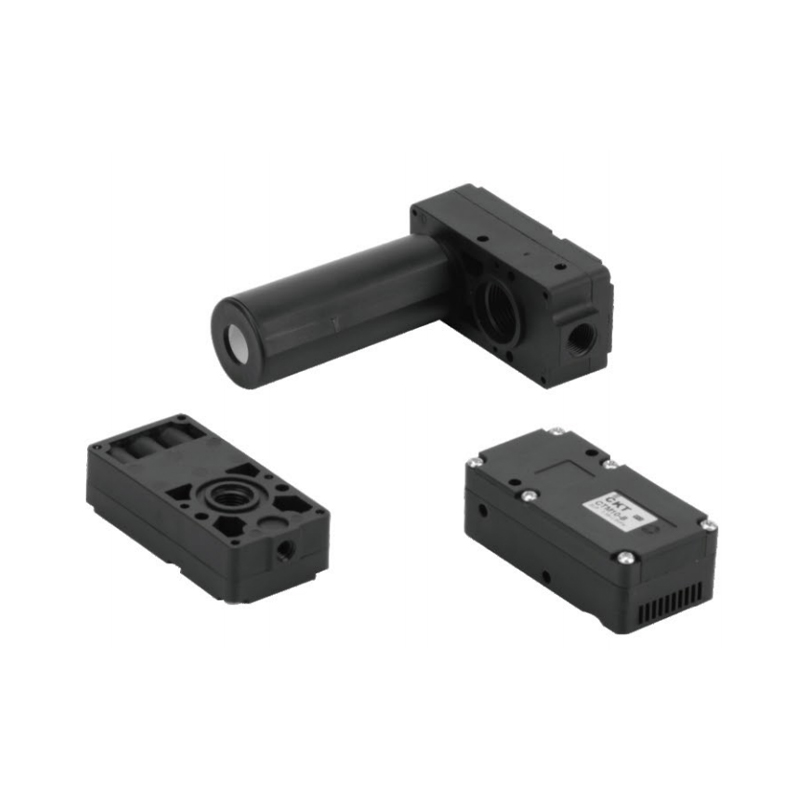

CT 시리즈 MINI 다단식 진공 발생기
  • CT 시리즈 MINI 다단식 진공 발생기
CT 시리즈 다단식 진공 발생기

CT 시리즈 MINI 다단식 진공 발생기

작은 크기, 가벼운 무게, 설치가 용이합니다.
흐름을 절약하고 진공 흡입을 증가시키기 위해 2단계 디퓨저를 사용합니다.
내장 소음기 및 외부 소음기의 두 가지 사양이 있습니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:다음 글이 없습니다
  • 성능 매개변수
    모델 공기 공급 압력
    (MPa)     		최대. 진공 수준
    (-kPa)     		최대. 진공 흐름
    (L/분)     		공기 소비량
    (L/분)     		소음 수준
    (dB(A))     		권장 호스 직경 (mm)
    공기 공급(P) 진공(V)
    CTM05 0.45-0.6 85 35-37 12-20 50-65 6 8
    CTM10 70-75 28-42 55-68 6 10
    CTM   20 141-150 55-85 60-68 8 12
    CTM30 175-220 87-125 60-68 10 12
    CTX   05 93 30-32 18-22 50-65 6 8
    CTX   10 52-63 31-40 55-68 6 10
    CTX   20 100-125 79-89 60-69 8 12
    CTX   30 180-185 128-137 60-69 10 12

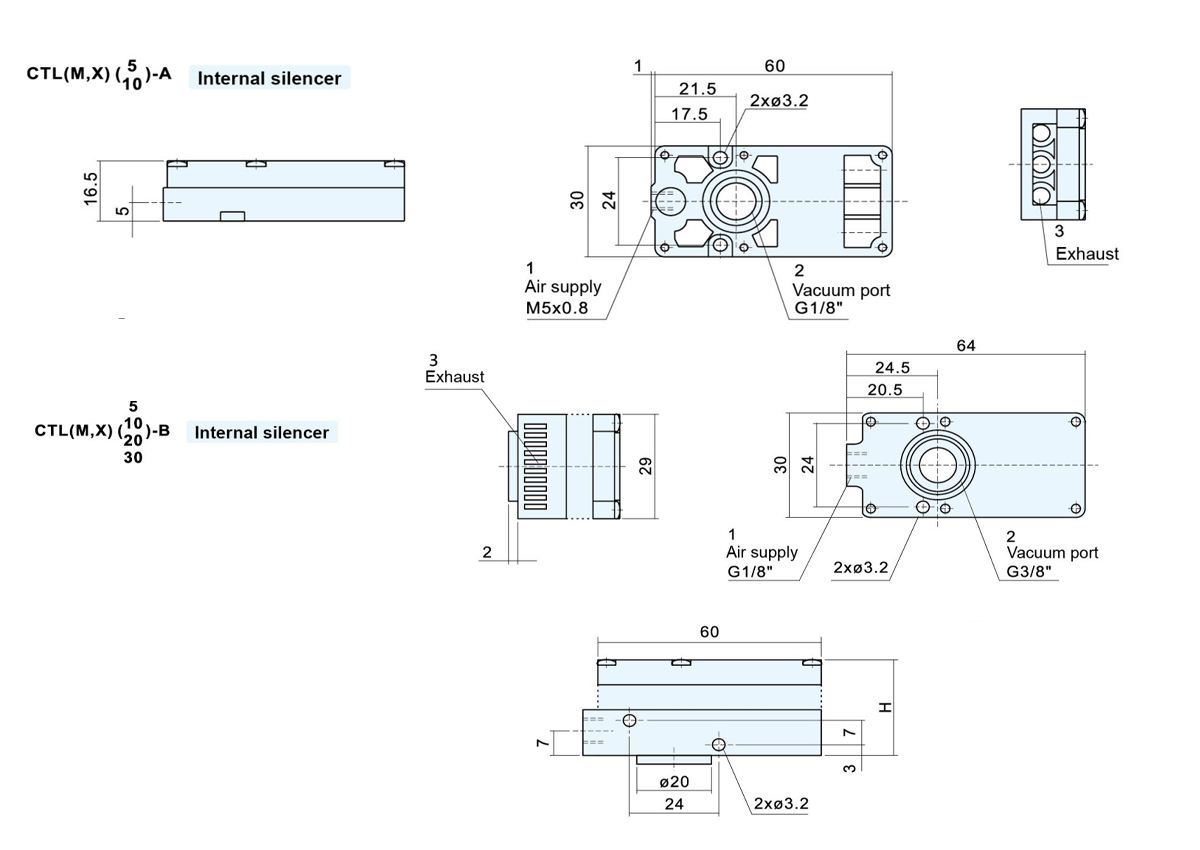

  • 모델 H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

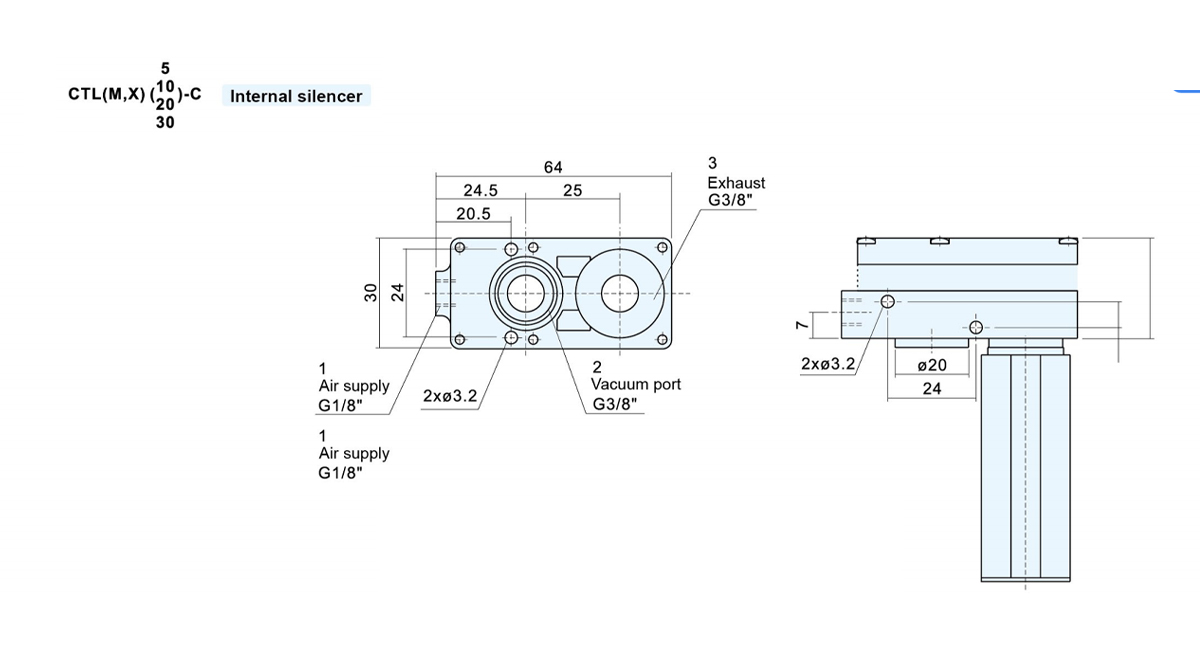

    모델 H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    모델 수량
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    소재 모델
    NBR CT-S1
    불소고무 CT-S1-V
    EPDM CT-S1-E

    모델 수량
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    소재 모델
    NBR CT-S2
    불소고무 CT-S2-V
    EPDM CT-S2-E

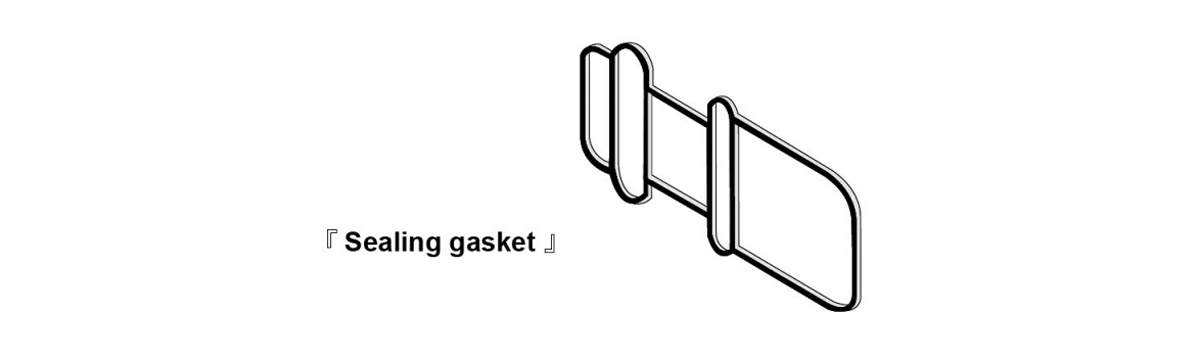

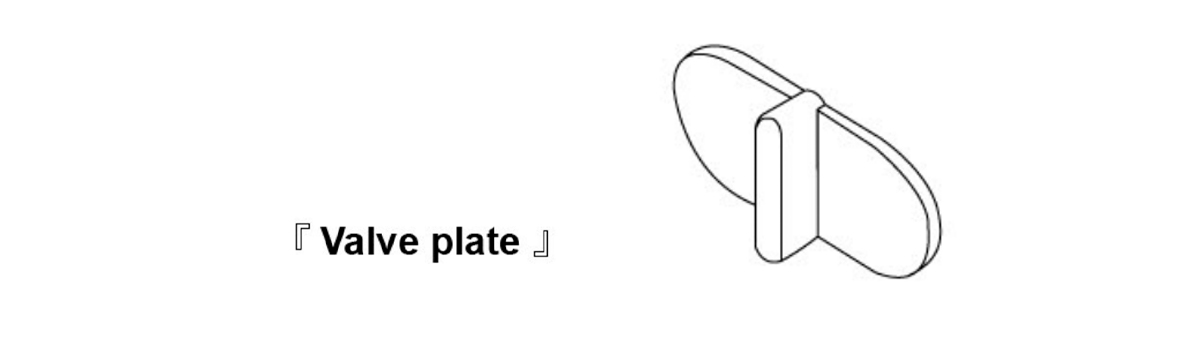

    키트에는 밀봉 개스킷, 밀봉 밸브 플레이트 및 금속 필터 플레이트가 포함되어 있습니다.
    모델 NBR 불소고무 EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

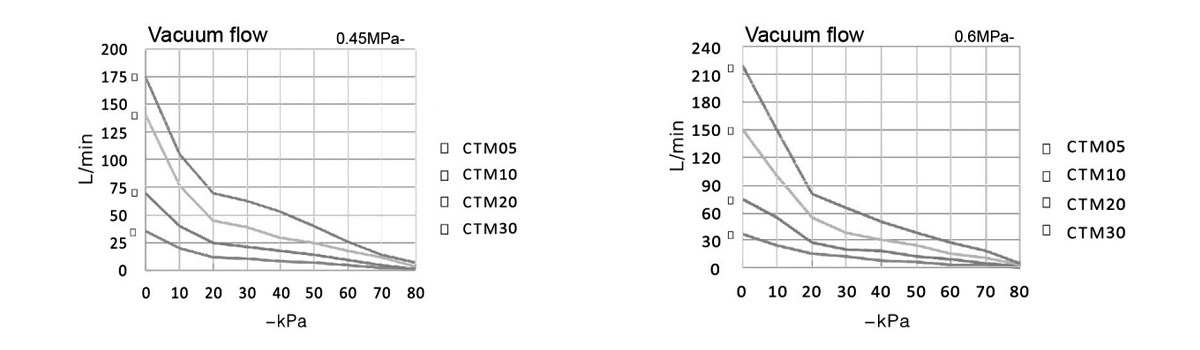

    CTM 시리즈 진공 유량(L/분), 다양한 진공 수준(-kPa)
    모델 공기
    공급 압력
    (MPa)     		공기
    소비
    (L/분)     		0 10 20 30 40 50 60 70 80 최대.
    진공 수준
    (-kPa)
    CTM05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    CTM10 28 70 40.5 25 21 18 14 9.5 5 1.3
    CTM 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    CTM30 0.5 87 175 105 70 63 53 40 26 14 6.5
    CTM05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    CTM10 42 75 55 27 20 18 12 9 5 2
    CTM 20 85 150 100 55 38 30 24 16 11 3.2
    CTM30 125 220 150 81 65 50 38 27 18 5

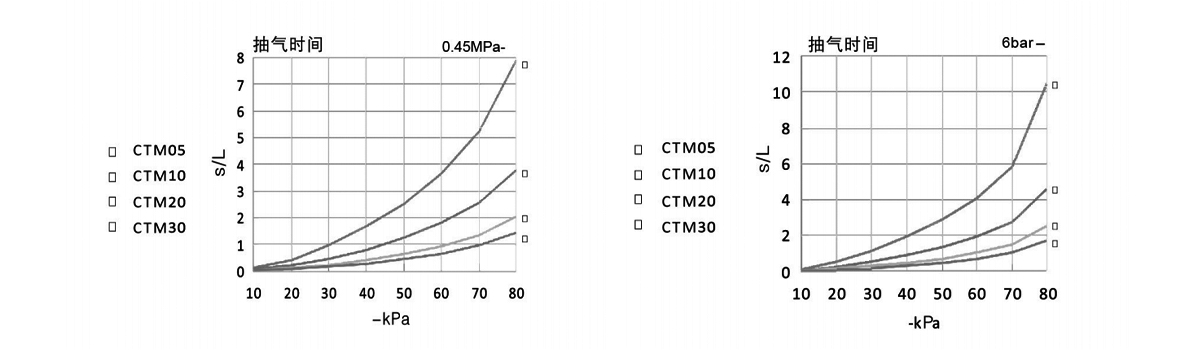

    CTM 시리즈 다양한 진공 수준(-kPa)에 도달하는 진공 시간(s/L)
    모델 공기   Supply
    압력
    (MPa)     		공기
    소비
    (L/분)     		10 20 30 40 50 60 70 80 최대.
    진공 수준
    (-kPa)
    CTM 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    CTM 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    CTM 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    CTM 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    CTM 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    CTM 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    CTM 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    CTM 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

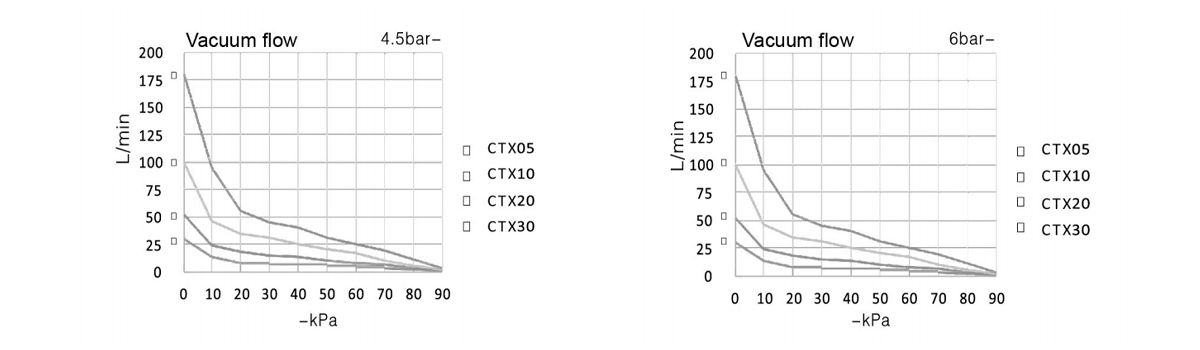

    CTX 시리즈 다양한 진공 수준(-kPa)에서의 진공 유량(L/분)
    모델 공기   Supply
    압력
    (MPa)     		공기
    소비
    (L/분)     		0 10 20 30 40 50 60 70 80 90 최대.
    진공 수준
    (-kPa)
    CTX05 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    CTX 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    CTX 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    CTX 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX05 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    CTX 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    CTX 20 89 125 73 35 30 25 22 18 12 7 0.9
    CTX 30 137 185 103 51 46 38 31 25 19 12 1.8

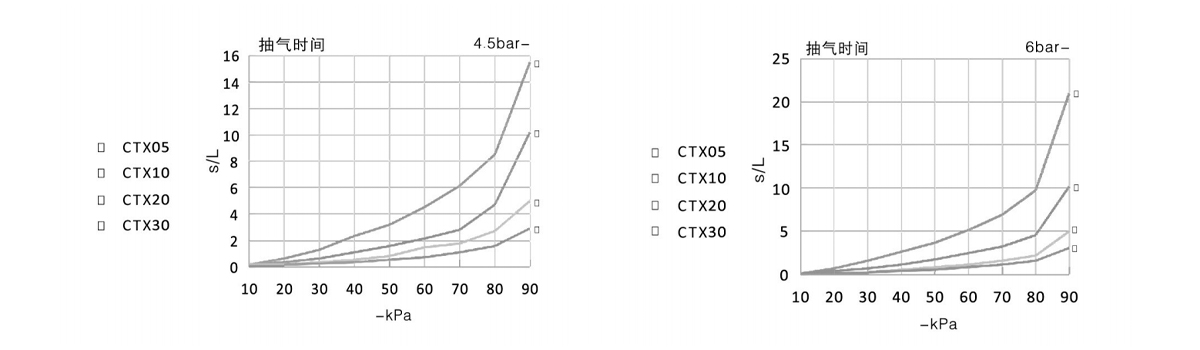

    CTX 시리즈 다양한 진공도(-kPa)에 도달하는 진공 시간(s/L)
    모델 공기 Supply
    압력
    (MPa)     		공기
    소비
    (L/분)     		10 20 30 40 50 60 70 80 90 최대.
    진공  레벨
    (-kPa)
    CTX05 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX05 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
