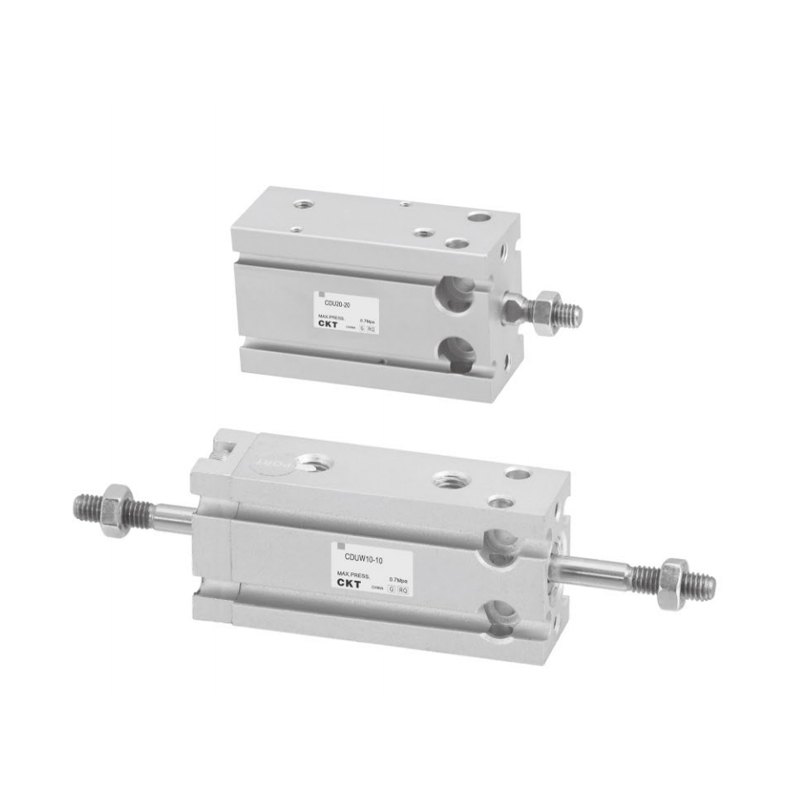

CU/CUK 시리즈 프리 마운트 실린더
  • CU/CUK 시리즈 프리 마운트 실린더
프리 마운트 실린더

CU/CUK 시리즈 프리 마운트 실린더

CU/CUK 시리즈 프리 마운트 실린더는 구조 최적화를 통해 매우 유연한 기계적 통합을 달성하는 모듈식 프리 마운트 실린더입니다. 설계는 설치 프로세스를 단순화하고 다양한 작업 조건에 적응하는 데 중점을 두고 있으며 동적 부하 시나리오에서 정밀 모션 제어 요구 사항에 적합합니다.

핵심 기능
▸ 구조적 자유도: 본체는 다축 고정 인터페이스를 제공하고 비표준 설치 자세를 지원하며 어댑터 구성 요소를 제거합니다.

▸ 가볍고 컴팩트한 구조: 저관성 본체 설계는 시스템 부하를 크게 줄이고 공간 활용을 최적화합니다.

▸ 다양한 사양 옵션: 다양한 실린더 직경과 스트로크 조합을 포괄하여 차별화된 하중 및 변위 시나리오에 적응합니다.

▸ 높은 안정성 가이드: 일체형 정밀 연삭 피스톤 로드 가이드 구조로 오일을 사용하지 않고 장기간 안정적인 작동이 가능합니다.

▸ 내장 센서 시스템: 자기 커플링 스위치의 내장형 패키징 디자인은 외부 간섭의 위험을 제거하고 위치 피드백을 통합합니다.

이메일: manager@cktworld.com
다운로드
이전:CUJB 시리즈 소형 자유 설치 실린더
다음:다음 글이 없습니다
  • 내경(mm) 6 10 16 20 25 32
    유체 공기
    액션 복동
    단동:스프링 리턴/연장
    최대 작동 압력 0.7MPa
    최소
    운영 중
    압력
    (MPa)     		더블
    연기     		단극 0.12 0.06 0.05
    더블 rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    회전방지 양로드형 0.18 0.13 0.11
    싱글
    연기     		표준 0.2 0.15 0.13
    회전하지 않는 로드 0.23 0.18 0.16
    주변 및 유체 온도 오토스위치 부착:-10~60℃, 오토스위치 없음:-10~70℃
    쿠션 양단 고무 범퍼
    피스톤 속도 50~500mm/초
    스트로크 길이 공차(mm) 1
    윤활 필요하지 않음
    장착 무료 마운트(여러 개의 장착 슬롯)
    로드 비회전 정확도 ±0.8° ±0.5°
    포트 크기 M5×0.8 45665
    *급유가 필요한 경우 터빈유 1호 ISOVG32.를 사용하십시오.

  • StrokelAuto 스위치 모델
    보어
    크기
    (mm)     		표준 스트로크(mm) 긴 스트로크
    (복동)
    *자동 스위치 모델
    (직접 마운트)
    복동식 단동
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    전선 길이 마킹: 마킹 없음 - 0.5 m, L - 3 m, Z - 5 m 예: M9N, M9NL

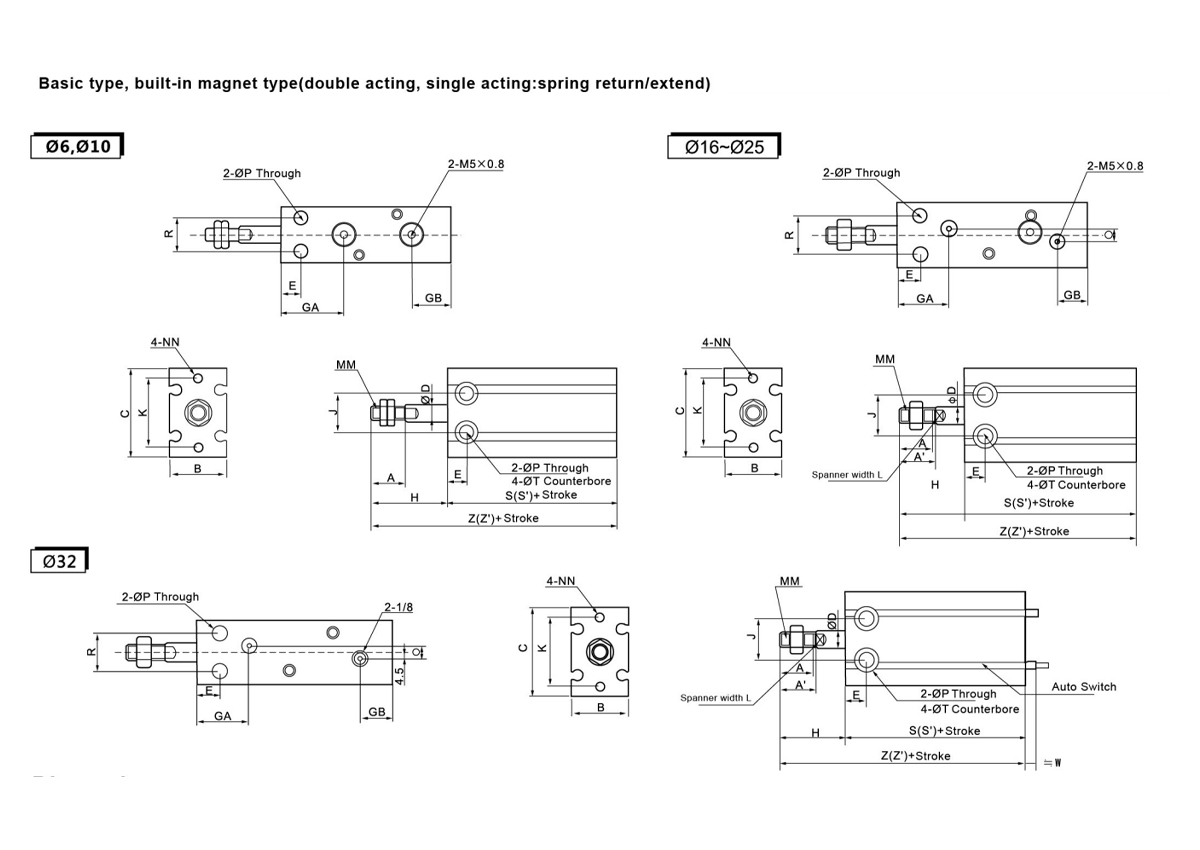

  • 차원
    모델 A 아' B C ØD E 조지아 GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    딥5     		3.2 - 7 6심4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5 Deep5 3.2 - 9 6심5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7 Deep6 4.5 4 12 7.6깊이6.5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8 Deep8 5.5 9 16 9.3심8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8깊이8 5.5 9 20 9.3심9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0심9 6.6 13.5 24 11심11.5
    복동형 치수
    모델 H 기본 유형 내장형 자석
    S Z W 에스' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    단동(스프링 리턴) 치수
    모델 H 기본 유형 내장형 자석
    S Z W 에스' Z'
    5위 10일 15일 5위 10일 15일 5위 10일 15일 5위 10일 15일
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    단동(스프링 확장) 치수
    모델 H 기본 유형 내장형 자석
    S Z W 에스' Z'
    5위 10일 15일 5위 10일 15일 5위 10일 15일 5위 10일 15일 5위 10일 15일
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

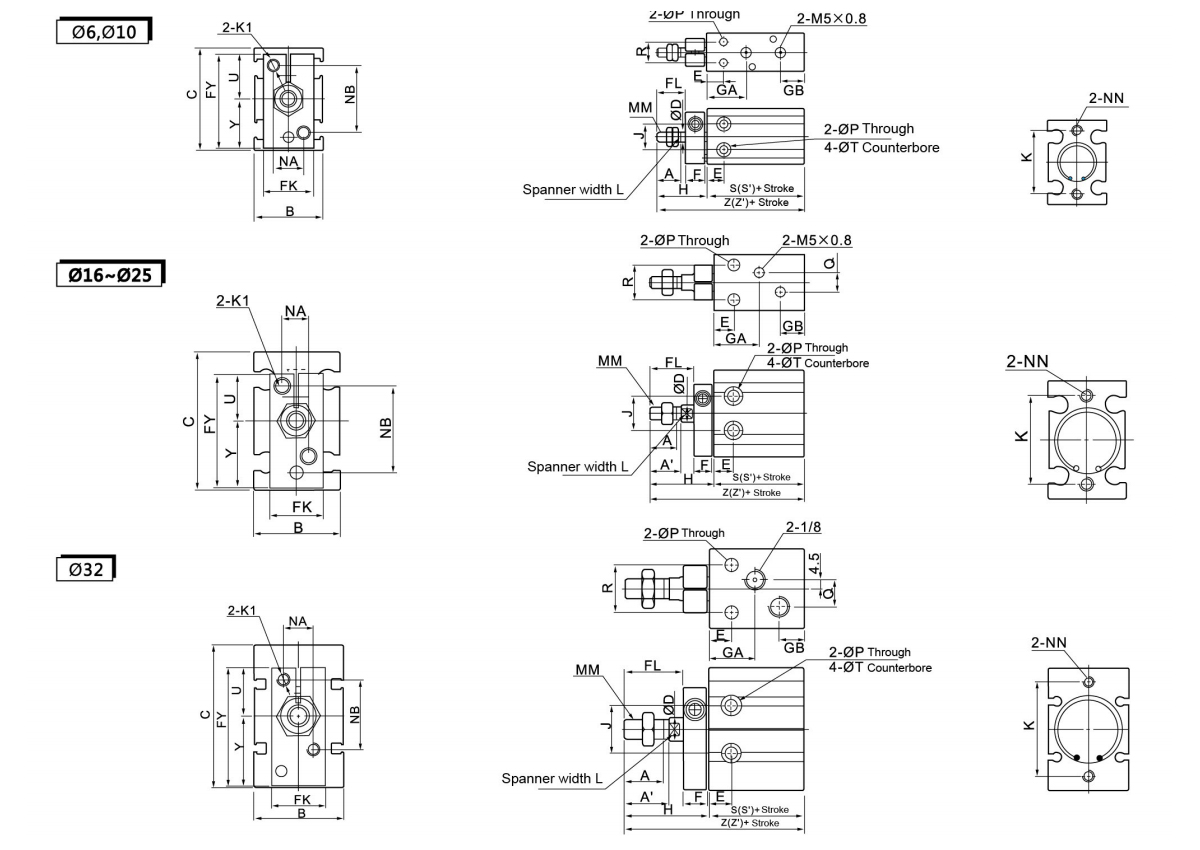

    차원
    모델 A 아' B C ØD E F 플로리다 FK 회계연도 조지아 GB H J K L MM 해당 없음 주의 NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5깊이5 3.4 - 7 6심4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5깊이5 3.4 - 9 6심5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7깊이6 4.5 4 12 7.6깊이6.5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8깊이8 5.5 9 16 9.3심8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8깊이8 5.5 9 20 9.3심9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0깊이9 6.6 13.5 24 11심11.5 21 30.5 M5
    복동형 치수
    모델 H 자동 제외
    스위치     		내장
    자석 스위치
    S Z W 에스' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    단동(스프링 리턴) 치수
    모델 H 오토스위치 없음 내장형 자석 Switch
    S Z W S Z'
    5위 10일 15일 5위 10일 15일 5위 10일 15일 5위 10일 15일
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    단동(스프링 확장) 치수
    모델 H ØT U Y 자동 제외 Switch 내장형 자석 Switch
    S Z W 에스' Z'
    5위 10일 15일 5위 10일 15일 5위 10일 15일 5위 10일 15일 5위 10일 15일
    C-C□ UK6-□T 23 28 33 6딥4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6딥5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6딥6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5딥8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5딥9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11딥11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
