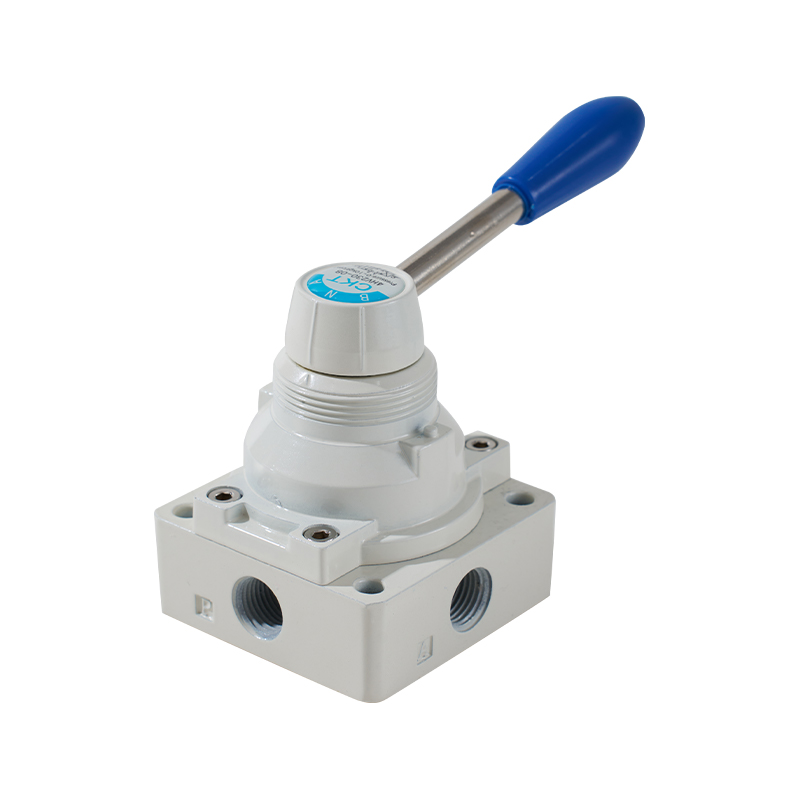

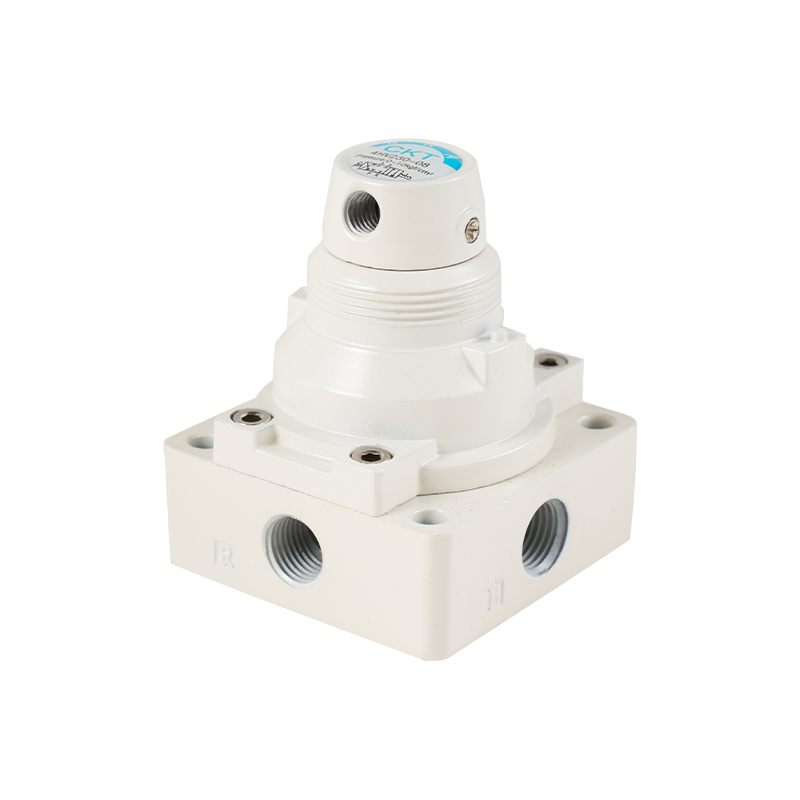

1. 가벼운 반전 회전, 좋은 손 느낌, 정확한 위치 지정;
2. 큰 유효 흐름 영역, 작은 압력 손실;
3. 설치 유형에는 패널과 바닥, 장착 너트를 사용한 패널 설치의 두 가지 유형이 있습니다.

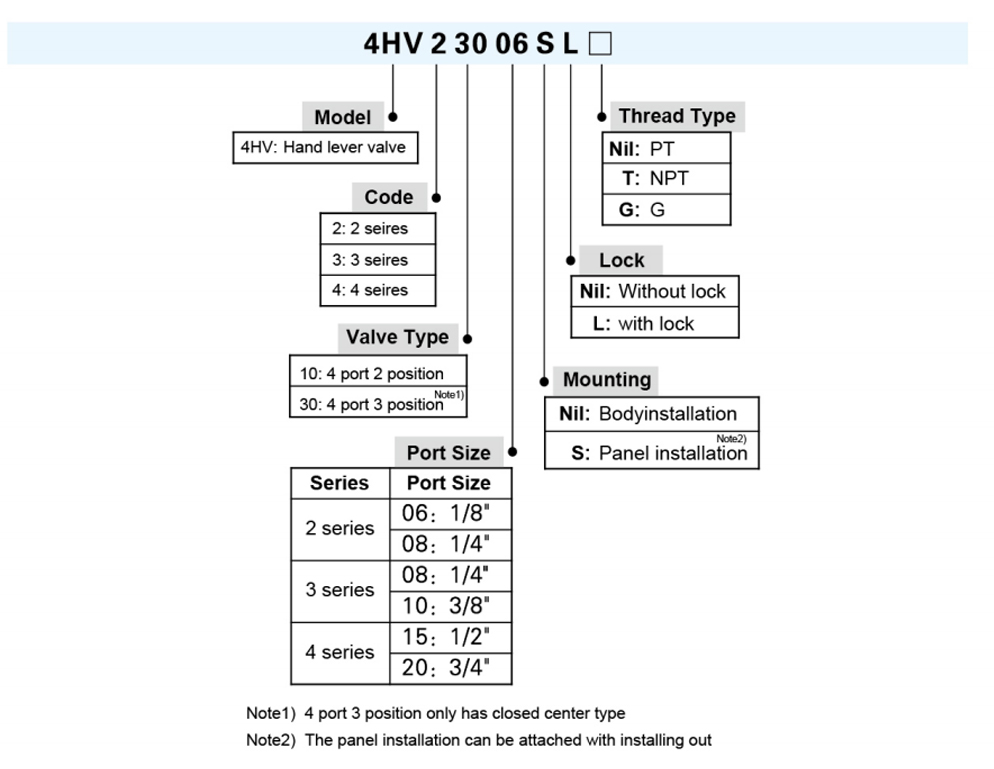

| 표준 사양 | ||||||
| 모델 | 4HV2□□ -06(엘) | 4HV2□□ -08(엘) | 4HV3□□ -08(엘) | 4HV3□□ -10(L) | 4HV4□□ -15(L) | 4HV4□□ -20(L) |
| 유체 | 공기(40μm 필터 요소로 필터링됨) | |||||
| 액션 | 수동제어 직동형 | |||||
| 포트 크기 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | PT3/4 |
| 유효단면적 | 14.0mm² (Cv=0.78) | 16.0mm² (Cv=0.89) | 30.0mm² (Cv=1.67) | 33.0mm² (Cv=1.83) | 88.0mm² (Cv=4.89) | 95.0mm² (Cv=5.27) |
| 위치 | 4포트 2위치、4포트 3위치 | |||||
| 윤활 | 필요하지 않음 | |||||
| 작동 압력 범위 | 0~1.0MPa(0~145psi) | |||||
| 보증 압력 | 1.5MPa(215psi) | |||||
| 작동 온도 | -20~70℃ | |||||
| 작동 각도 | 90°(4포트 3위치의 경우 45°) | |||||

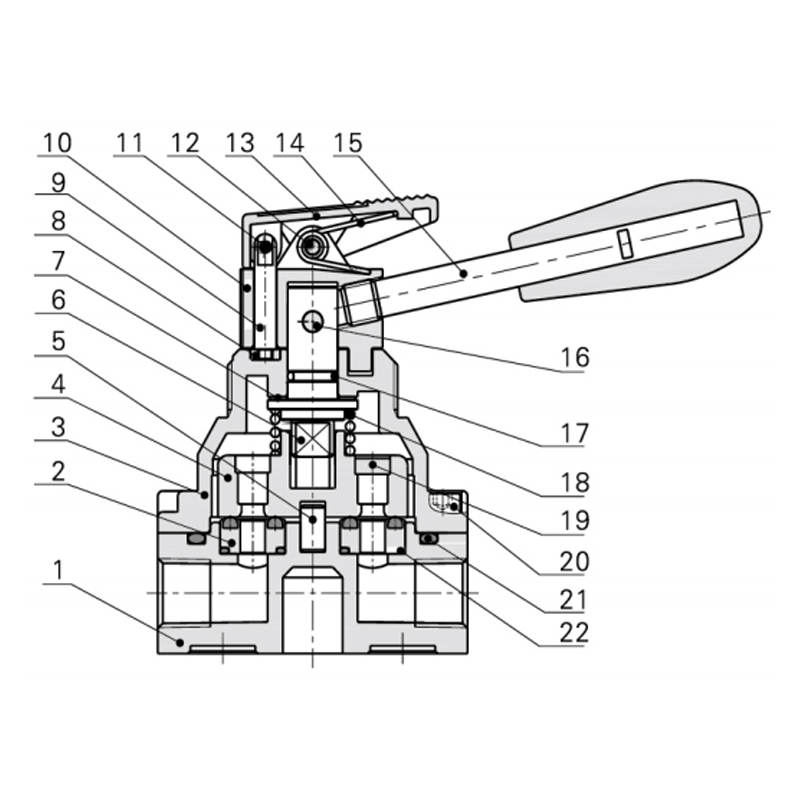

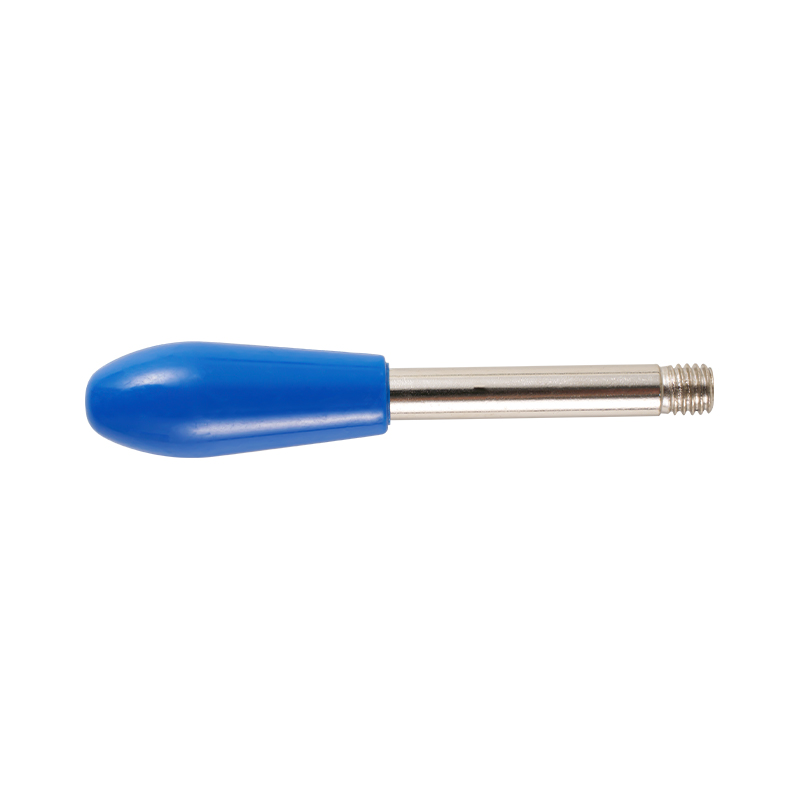

| 품목 | 모델 | 품목 | 모델 |
| 1 | 본체 | 12 | 핀-1 |
| 2 | 씰 베이스 | 13 | 앞표지 |
| 3 | 밸브 커버 | 14 | 봄 |
| 4 | 밸브 플러그 | 15 | 손잡이 |
| 5 | 기둥 핀 | 16 | 핀-2 |
| 6 | 샤프트 | 17 | 샤프트 O Ring |
| 7 | 세탁기 | 18 | 봄 |
| 8 | 고정판 | 19 | 철판 |
| 9 | 잠금핀 | 20 | 고정나사 |
| 10 | 밸브 캡 | 21 | 본체 O-ring |
| 11 | 봄 Pin | 22 | 씰 베이스 O-ring |

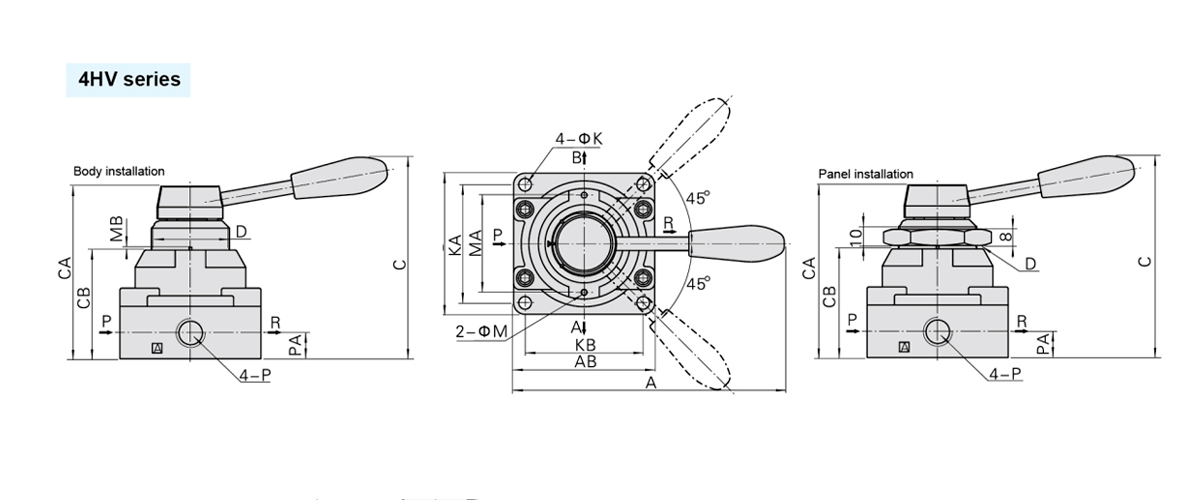

| 모델 /Symbol | A | AB | B | C | 캘리포니아 | CB | D | K | 카 | KB | M | 석사 | MB | P | PA |
| 4HV2□□-06 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08 | 120 | 62 | 62 | 92.5 | 73 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10 | 140 | 74 | 74 | 104 | 88.5 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20 | 160 | 94 | 102 | 128 | 110 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |

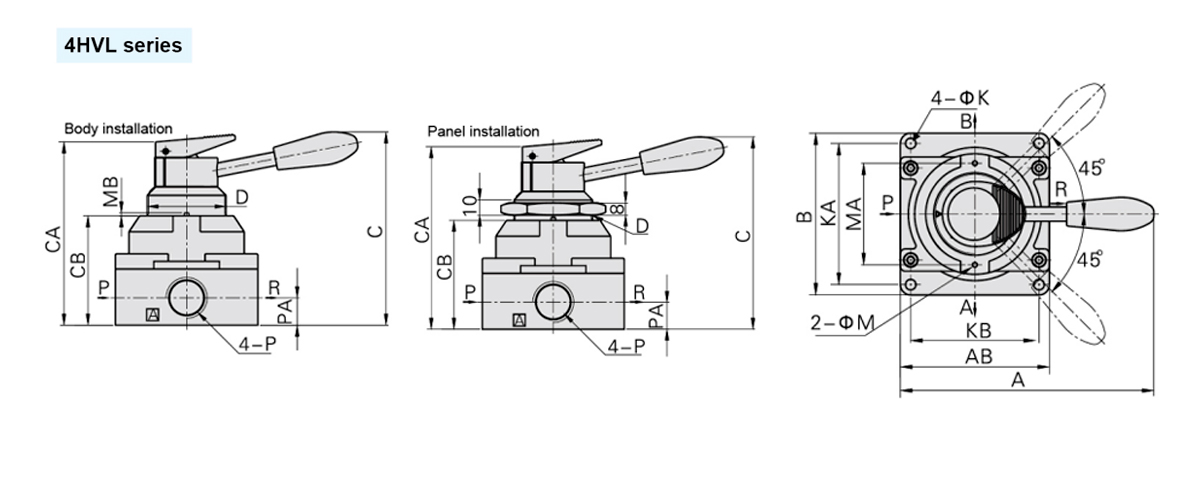

| 모델/Symbol | A | AB | B | C | 캘리포니아 | CB | D | K | 카 | KB | M | 석사 | MB | P | PA |
| 4HV2□□-06L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/8 | 11.5 |
| 4HV2□□-08L | 120 | 62 | 62 | 92.5 | 84 | 45 | M34×1.5 | 5.5 | 49 | 49 | 3 | 40 | 1.5 | PT1/4 | 11.5 |
| 4HV3□□-08L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT1/4 | 13.5 |
| 4HV3□□-10L | 140 | 74 | 74 | 104 | 99 | 56 | M40×1.5 | 6.5 | 62 | 62 | 3 | 51 | 1.5 | PT3/8 | 13.5 |
| 4HV4□□-15L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT1/2 | 18 |
| 4HV4□□-20L | 160 | 94 | 102 | 128 | 121 | 72 | M52×1.5 | 6.5 | 89 | 81 | 3 | 64 | 2 | PT3/4 | 18 |
