CM2 시리즈 스테인리스 미니 실린더(복동) 공급업체

홈 / 제품 / 에어 실린더 / 미니 실린더 / CM2 시리즈 스테인리스 미니 실린더(복동)

CM2 시리즈 스테인리스 미니 실린더(복동) CM2 시리즈 스테인리스 미니 실린더(복동)
  • CM2 시리즈 스테인리스 미니 실린더(복동)
  • CM2 시리즈 스테인리스 미니 실린더(복동)
미니 실린더

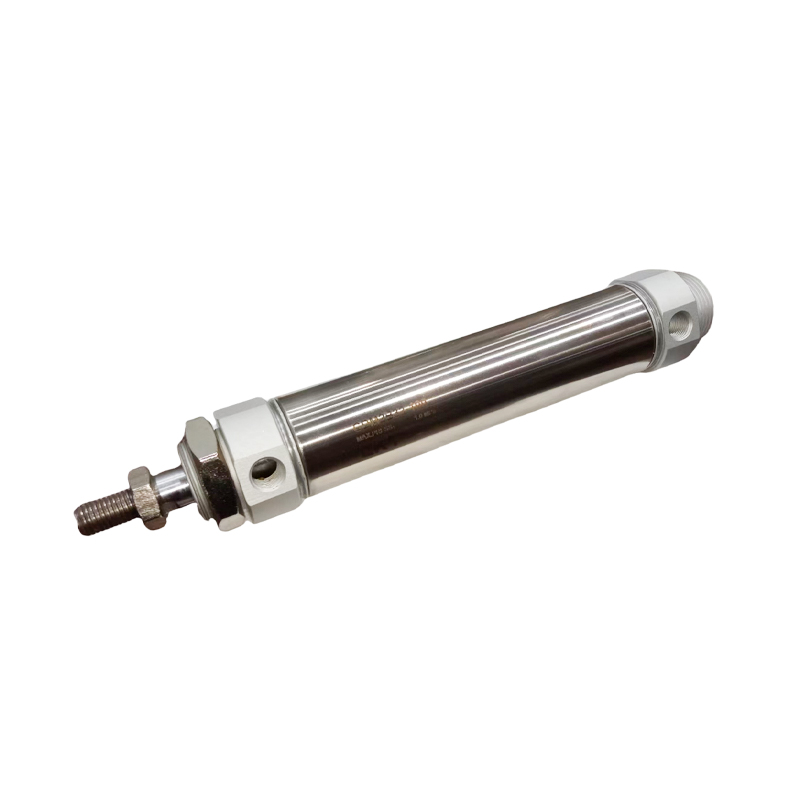

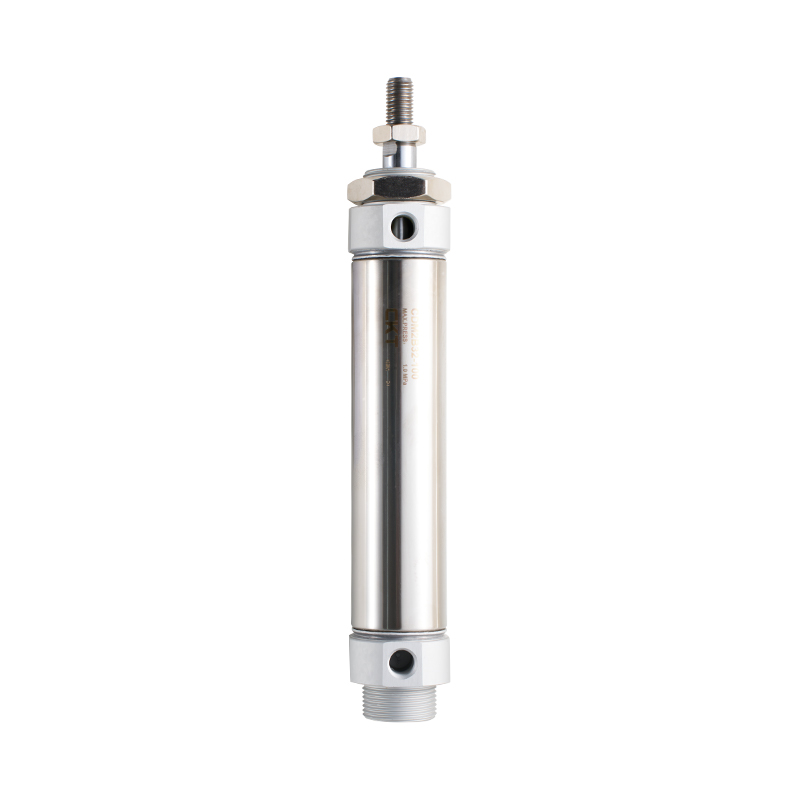

CM2 시리즈 스테인리스 미니 실린더(복동)

CM2 시리즈 스테인리스 스틸 미니 실린더(복동)는 공간이 제한된 작업 조건을 위해 설계된 소형 스테인리스 스틸 액추에이터입니다. 내식성과 구조적 강도를 고려하여 복동식 구동력을 가지며, 환경 저항성과 신뢰성에 대한 요구 사항이 높은 자동화 시나리오에 적합합니다.

핵심 기능:
·이중 버퍼 적응성: 공기 버퍼와 고무 패드 버퍼는 다양한 부하 조건의 최종 제동 요구 사항을 충족하기 위해 이중 구성으로 제공됩니다.
·경량 부식 방지 구조: 알루미늄 전면 및 후면 엔드 커버로 전체 무게를 줄이고 스테인레스 스틸 실린더는 기본적인 녹 방지 및 부식 방지 기능을 제공합니다.
·기본적인 부식 환경 내성: 약한 산/알칼리 미스트, 습기 또는 약한 화학 매체 노출 환경에서 안정적인 작동을 유지합니다.
·모듈형 설치 인터페이스: 다양한 표준 설치 액세서리(예: 트러니언, 피트, 플랜지 등)를 지원하며 장비 공간 레이아웃에 따라 유연하게 결합할 수 있습니다.

이메일: manager@cktworld.com
다운로드
이전:CM2 시리즈 스테인리스 미니 실린더(단동)
다음:CJ2 시리즈 스테인리스 미니 실린더(단동)
  • 실린더 직경(mm) 20 25 32 40
    사용유체 공기(기름 없음*)
    작동 모드 복동형
    최대 작동 압력 1.0MPa
    최소 작동 압력 0.05MPa
    주위온도 및 사용유체온도 비자성 스위치: -10°C ~ 70°C, 자석 스위치: -10°C ~ 60°C
    피스톤 속도 50~750mm/초
    버퍼링 고무쿠션/에어쿠션
    스트로크 길이 공차(mm) 1.40
    *윤활 필요하지 않음
    연결 직경(Rc) 1/8 1/8 1/8 1/4
    *급유가 필요한 경우 터빈유 1호 ISOVG32.를 사용하십시오.

  • 여행/자기 스위치 모델 표
    실린더 직경
    (mm)     		표준 스트로크
    (mm) 참고 1     		자기 스위치 모델 주 2) 설치 부분 모델  참고 3 링 벨트 모델
    20 25,50,75,100,
    125,150,200,
    250,300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    주1) 비표준 여행 옵션도 가능합니다.
    주2) 전자개폐기의 사양 및 특성은 전자개폐기 시리즈를 참조하시기 바랍니다.
    와이어 길이 표시: 표시 없음 - 0.5m, L - 3m, Z - 5m. 예: M9N, M9NL.
    주3) 취부부품과 링벨트를 함께 주문하여 사용해야 합니다.

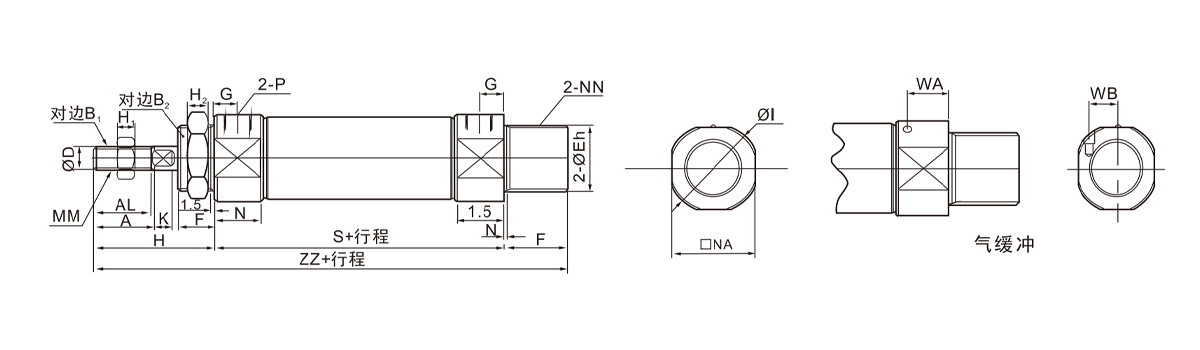

  • 실린더 직경 여행일정 A 알 지하 1층 지하 2층 D E F G H H1 H2 I K MM N 해당 없음 NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1.25 15 24 M20×1.5 1/8 62 116 13 8.5
    -0.033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1.25 15 30 M26×1.5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1.25 15 34.5 M26×1.5 1/8 64 122 13 11.5
    -0.033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1.5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0.039

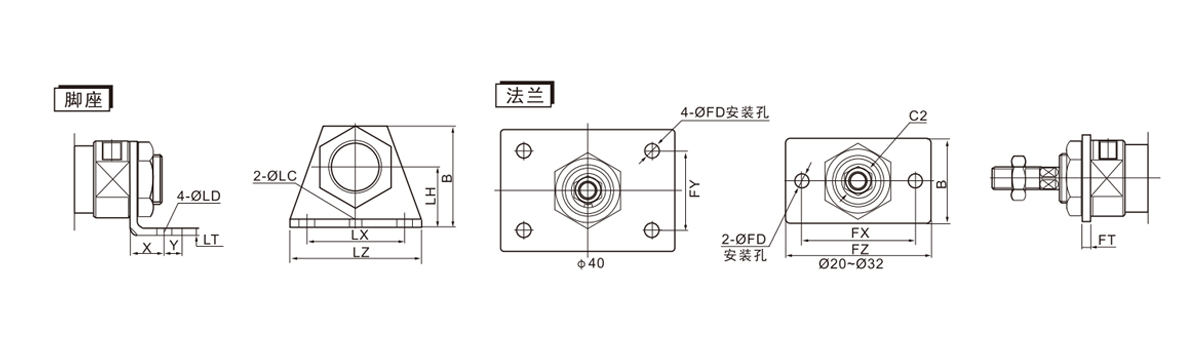

    적용 실린더 직경
    (mm)     		발판 플랜지
    부품 번호 X Y ØLD ØLC LX LZ 엘에이치 LT B 부품 번호 FD 회계연도 FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

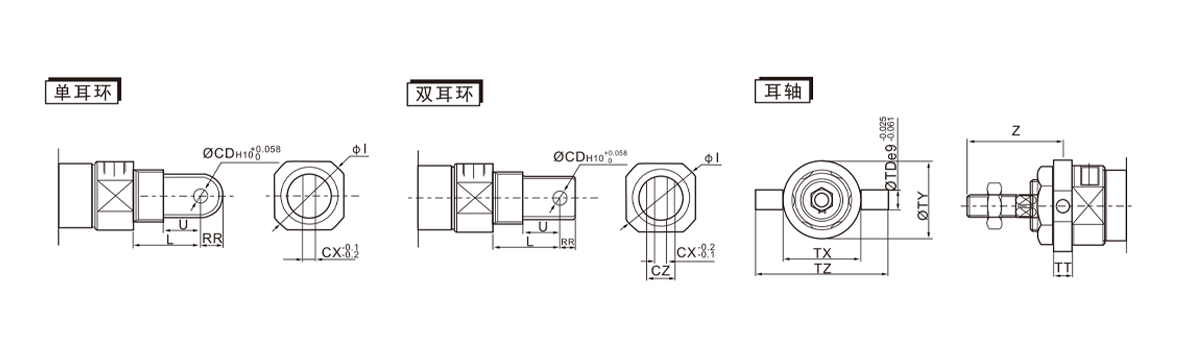

    적용 실린더 직경
    (mm)     		싱글 이어링 더블 이어링 축귀형
    부품 번호 L U ₩₩ Øl ØCD CX 부품 번호 L U ₩₩ ØCD CX 체코 Øl 부품 번호 텍사스 TZ TD 타이 Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

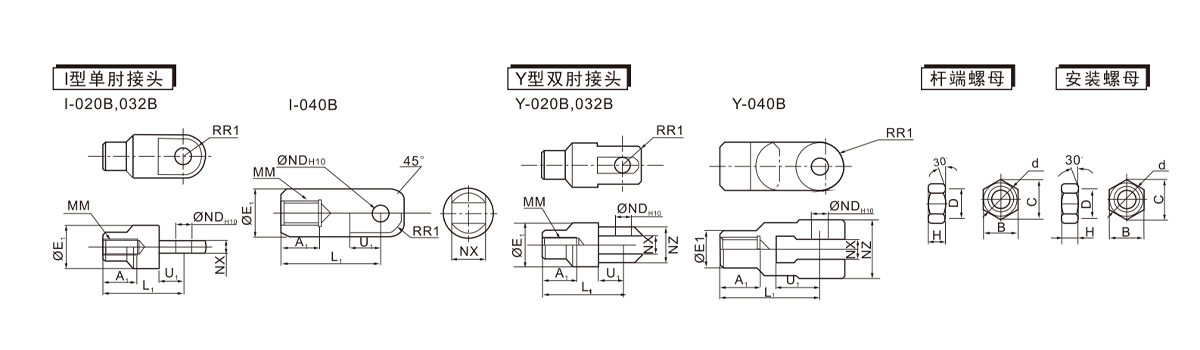

    적용 실린더 직경
    (mm)     		I형 단일 팔꿈치 관절 Y형 이중 팔꿈치 관절 로드 엔드 너트 너트를 설치합니다.
    부품 번호 A1 E1 L1 MM ØND H10 NX R1 U 부품 번호 A1 E1 L1 MM ØND NX 뉴질랜드 R1 U1 부품 번호 B C d H 부품 번호 B C d H D
    20 1-020B 16 20 36 M8×1.25 9 0.058 9 -0.1 10 14 Y-020B 16 20 36 M8×1.25 9 9 -0.1 18 5 14 NT-02 13 15 M8×1.25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0.2 -0.2
    25·30 I-032B 18 20 38 M10×1.25 9 0.058 9 -0.1 10 14 Y-032B 18 20 38 M10×1.25 9 0:0:0 -0.1 18 5 14 NT-03 17 19.6 M10×1.25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0.2 -0.2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0.1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1.5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0.3 0.1

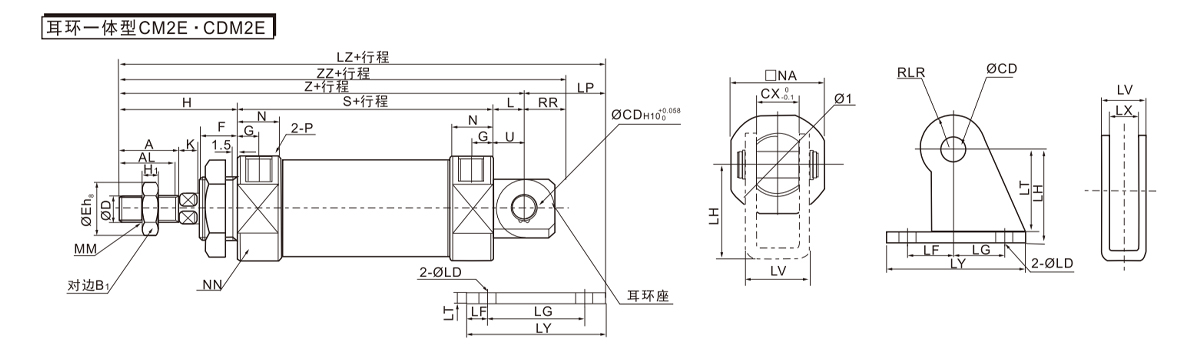

    적용 실린더 직경
    (mm)     		여행일정 A 알 지하 1층 CD CX D E F G H H1 I K L MM N 해당 없음 NN P ₩₩ S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1.25 15 24 M20×1.5 1/8 9 62 11.5 115 124
    -0.033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1.25 15 30 M26×1.5 1/8 9 62 11.5 119 128
    -0.033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1.25 15 34.5 M26×1.5 1/8 12 64 14.5 124 136
    -0.033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1.5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0.039

    귀걸이 홀더
    적용 실린더 직경
    (mm)     		부품 번호 LD LF 엘지 엘에이치 LP LT LV 리 LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
