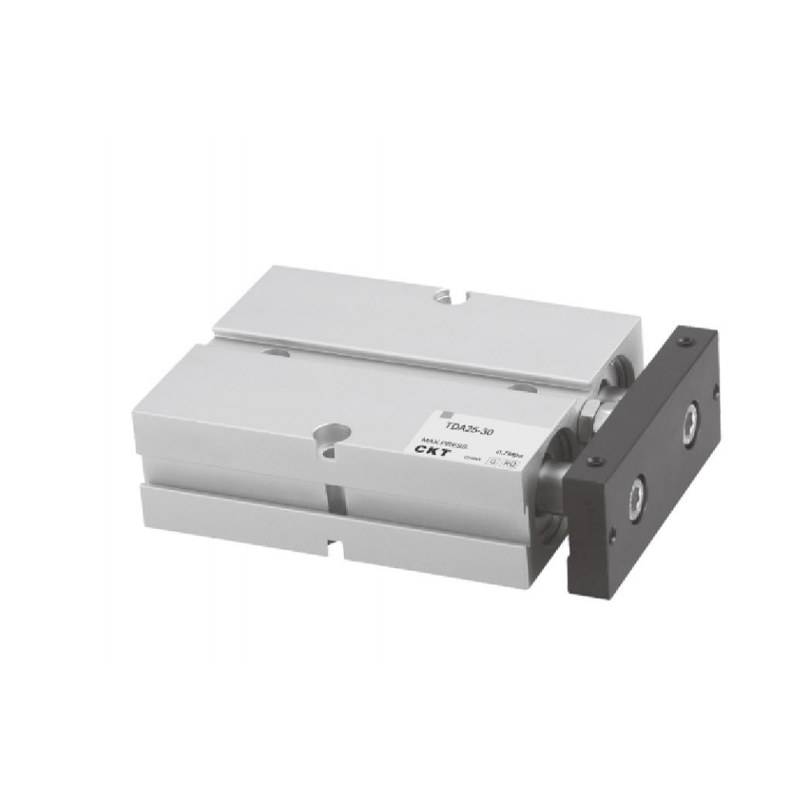

1. 매립체를 고정 설치하여 설치 공간을 절약합니다.
2. 특정 굽힘 방지 및 비틀림 방지 특성을 가지며 특정 측면 하중을 견딜 수 있습니다.
3. 다중 위치 로딩을 용이하게 하기 위해 고정 플레이트의 세 측면에 장착 구멍이 있습니다.
4. 본체 앞부분의 충돌 방지 패드는 실린더 스트로크를 조정하고 충격을 완화할 수 있습니다.
5. 이 실린더 시리즈의 표준 구성은 마그네틱 타입이며 마그네틱 타입이 없는 옵션은 없습니다.

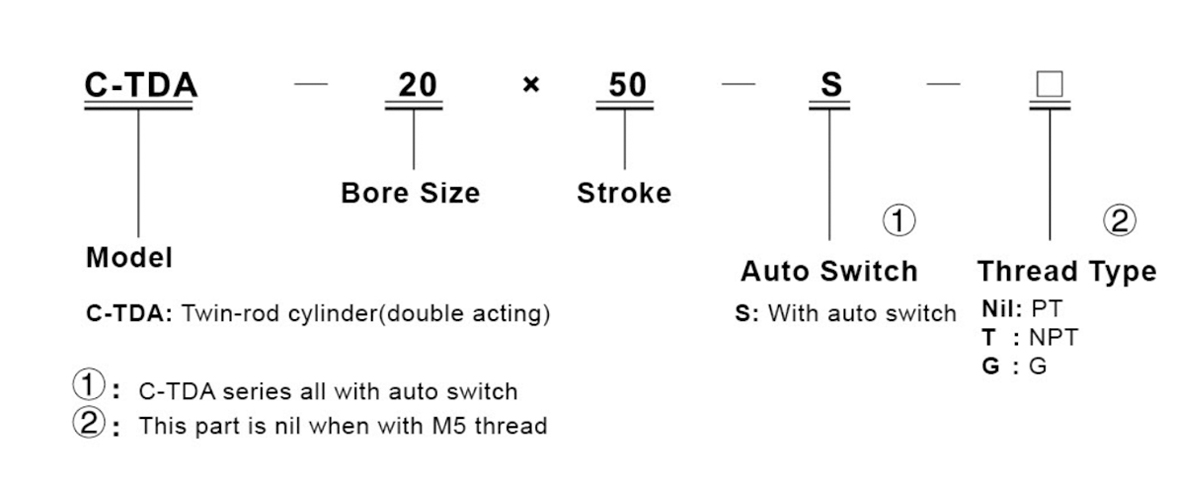

| 사양 | |||||
| 내경(mm) | 10 | 16 | 20 | 25 | 32 |
| 액션 | 복동 | ||||
| 유체 | 공기 | ||||
| 작동 압력 범위 | 0.1~1.0MPa(14~145psi) | ||||
| 보증 압력 | 1.5MPa(215psi) | ||||
| 작동 온도 (℃) | -20~70 | ||||
| 작동 속도 범위 (mm/초) | 30~500 | ||||
| 조정 가능한 스트로크 | -10~0 | ||||
| 스트로크 길이 공차 | 1.00 | ||||
| 쿠션 | 범퍼 | ||||
| 비회전 공차 | ±0.4° | ±0.3° | |||
| 포트 크기 | M5×0.8 | PT1/8 | |||
| *비회전 정확도는 실린더가 완전히 후퇴되었을 때 실린더 고정 플레이트가 회전할 수 있는 각도를 나타냅니다. **파이프 연결에는 NPT 및 G 나사 유형을 사용할 수 있습니다. 또한: C-TN 시리즈 완전 자기. | |||||

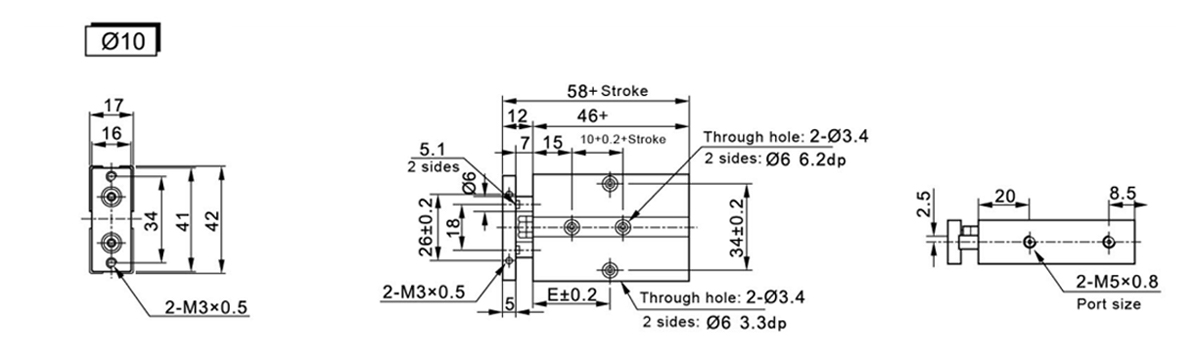

| 기호/획 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| E | 30 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |

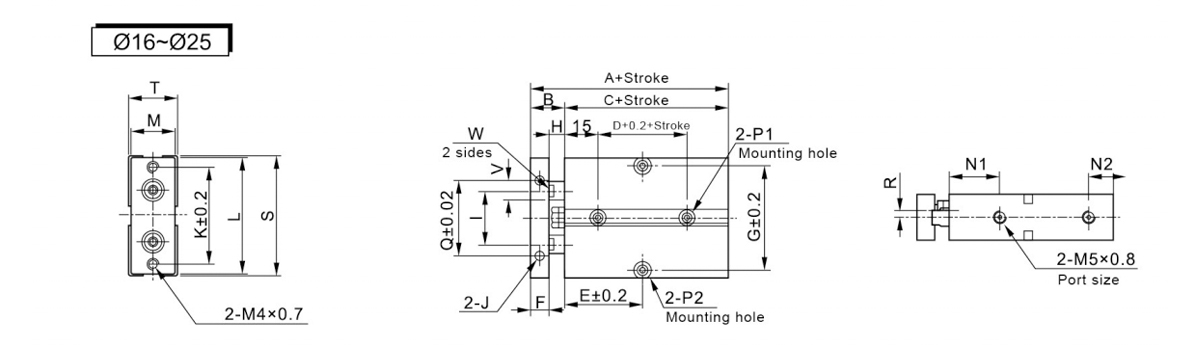

| 기호/획 | A | B | C | D | 뇌졸중 ≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 175 | 200 | F | ||||||||
| 16 | 68 | 15 | 53 | 20 | E | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 112.5 | 125 | 8 | ||||||||
| 20 | 78 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 112.5 | 125 | 10 | |||||||||
| 25 | 81 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 105 | 117.5 | 130 | 10 | |||||||||
| 기호/획 | G | H | 1 | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W | |||||||||||
| 16 | 47 | 7 | 24 | M4×0.7깊이5 | 47 | 53 | 20 | 22 | 11 | 양면:07.5 깊이 7.2mm 관통 구멍 Ø4.5 | 양면:08 깊이4.5mm 관통 구멍Ø4.5 | 34 | 3 | 54 | 21 | 8 | 6.1 | |||||||||||
| 20 | 55 | 10 | 28 | M4×0.7깊이5 | 55 | 61 | 24 | 25 | 12 | 양면:07.5 깊이 7.2mm 관통 구멍 Ø4.5 | 양면:08 깊이4.5mm 관통 구멍 Ø4.5 | 44 | 3.5 | 62 | 25 | 10 | 8.1 | |||||||||||
| 25 | 66 | 9 | 34 | M4×0.7깊이5 | 66 | 72 | 29 | 27 | 12 | 양면:07.5 깊이 7.2mm 관통 구멍 Ø4.5 | 양면:08 깊이4.5mm 관통 구멍Ø4.5 | 56 | 6 | 73 | 30 | 12 | 10.1 | |||||||||||

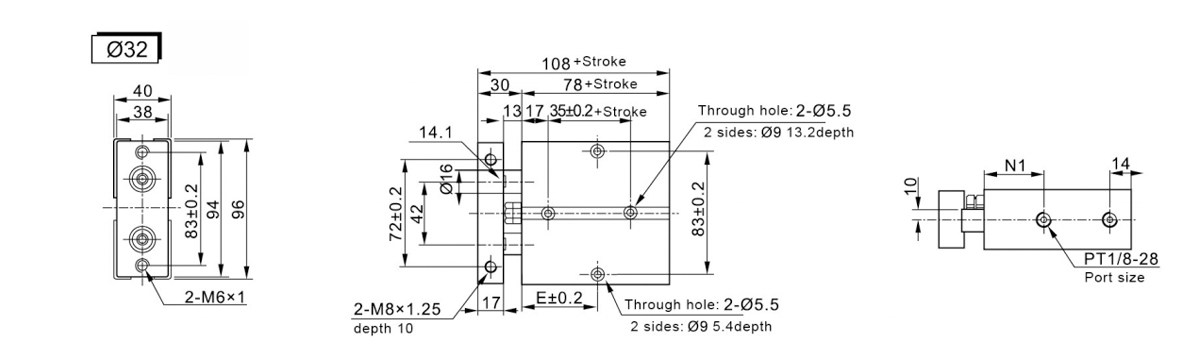

| 기호/획 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 175 | 200 |
| E | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 | 127.5 | 140 |
| N1 | 35 | 40 | ||||||||||||
