CDJPB 시리즈(복동) 니들 실린더 공급업체

홈 / 제품 / 에어 실린더 / 니들 실린더 / CDJPB 시리즈(복동) 니들 실린더

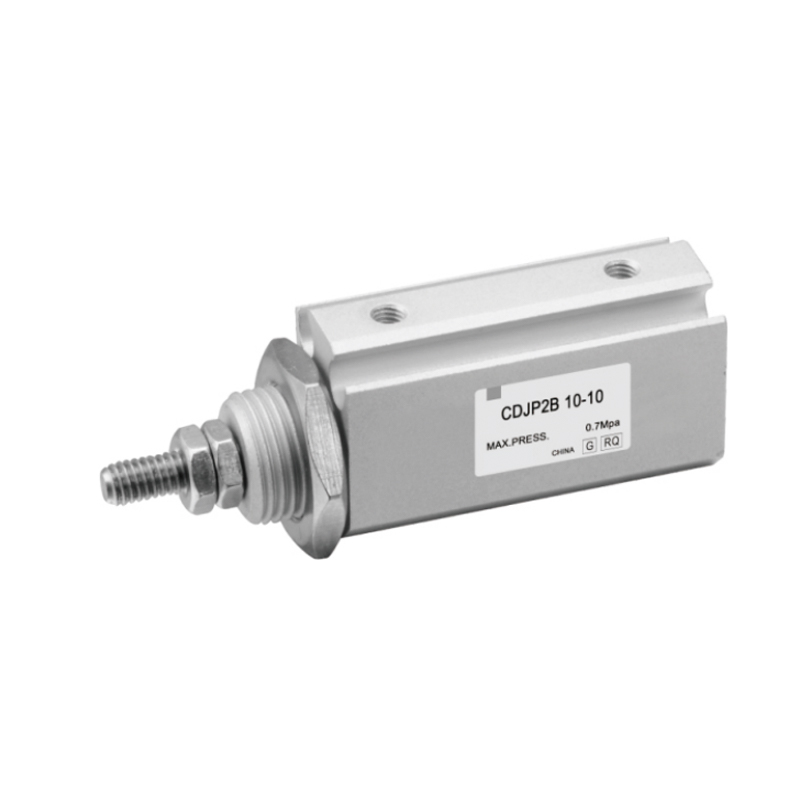

CDJPB 시리즈(복동) 니들 실린더
  • CDJPB 시리즈(복동) 니들 실린더
니들 실린더

CDJPB 시리즈(복동) 니들 실린더

CDJPB 시리즈(복동) 니들 실린더는 공간이 제한된 시나리오를 위해 설계된 정밀 공압 액추에이터입니다. 컴팩트한 구조로 효율적인 선형왕복운동을 구현하며 고도로 통합된 자동화 시스템에 적합합니다.

핵심 기능:

1. 극한의 공간 활용성: 고강도 구성과 경량 본체는 장비 배치 공간을 크게 최적화하고 공간 제약에 대한 시스템 적응성을 향상시킵니다.

2. 구성 유연성: 스트로크 및 실린더 직경 매개변수 그룹의 다양한 사양을 다루고, 차별화된 부하 및 동적 요구 사항에 적응하며 적용 범위를 보장합니다.

3. 시스템 통합의 자유로움: 모듈식 설치 토폴로지 및 확장된 액세서리 인터페이스를 지원하여 바로 사용할 수 있는 기능을 제공하고 엔지니어링 통합 복잡성을 줄입니다.

4. 내장된 감지 장치: 비접촉 자기 유도 스위치를 통합하여 통합 본체 토폴로지 구조를 형성하고 디버깅이 필요 없는 위치 결정 신호 피드백 기능을 실현합니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:CJPB 시리즈(단동) 니들 실린더
  • 실린더 직경(mm) 6 10 15
    사용유체 공기
    작동 유형 복동식
    최대 작동 압력 MPa 0.7
    최소 작동 압력 MPa 0.12 0.06
    주위온도 및 사용유체온도 비자성 스위치: -10°C,
    자기 스위치: -10°C~60°C
    버퍼링 양쪽 끝에 고무 버퍼
    피스톤 속도 50~500mm/초
    스트로크 공차 mm 10
    *윤활 필요하지 않음
    연결 직경 M5×0.8
    *윤활이 필요한 경우 터빈유 No.를 사용하십시오.

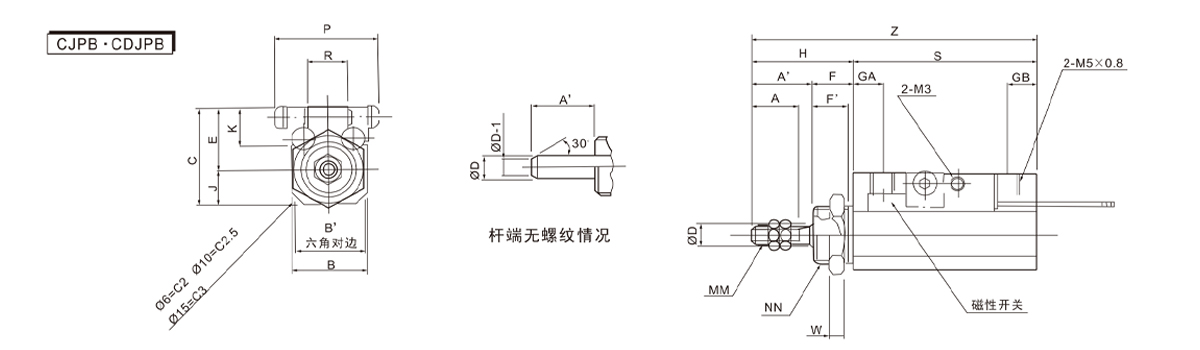

  • 실린더 직경
    (mm)     		A 아' B 비' ØD F 에프' 조지아 GB H J K MM NN R S W Z 자기 스위치
    5위 10일 15일 20일 30일 5위 10일 15일 20일 30일 C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0.5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0.7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0.8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

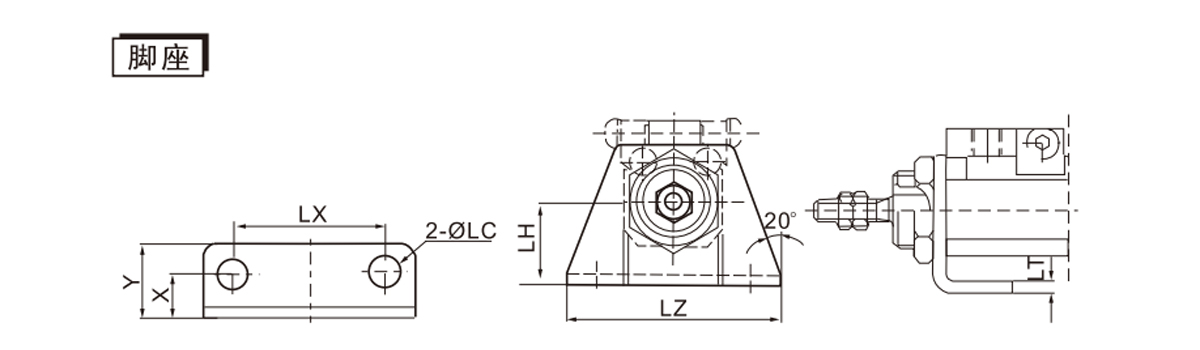

    실린더 직경
    (mm)     		발판
    부품 번호 엘에이치 LT LZ LX X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

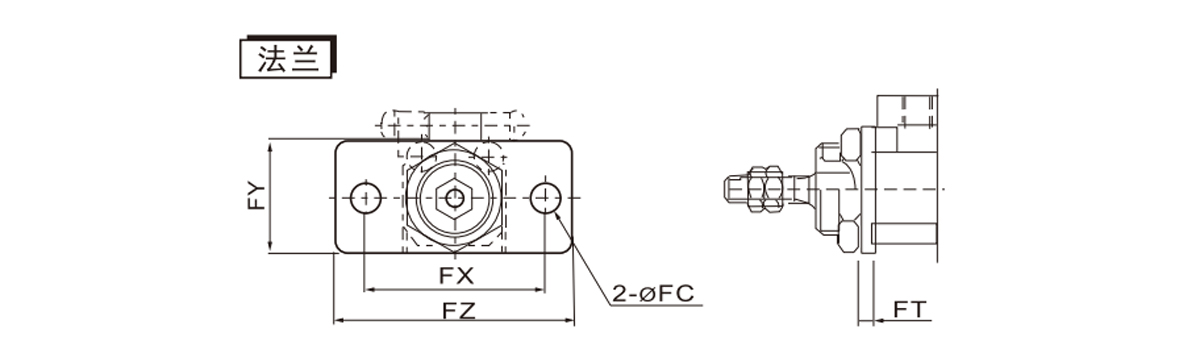

    실린더 직경
    (mm)     		플랜지
    부품 번호 FT FX 회계연도 FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

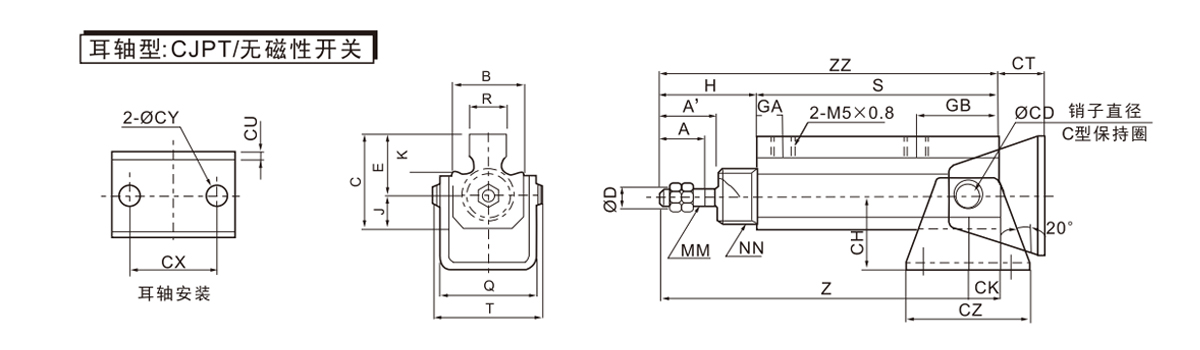

    실린더 직경
    (mm)     		이어 샤프트 시트 부품 번호 S Z ZZ R
    5위 10일 15일 20일 30일 5위 10일 15일 20일 30일 5위 10일 15일 20일 30일
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

    실린더 직경
    (mm)     		A 아′ B C ØD E 조지아 GB H J K MM NN Q T ØCD CH CK CT CU CX ØCY 체코
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0.5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0.7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0.8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

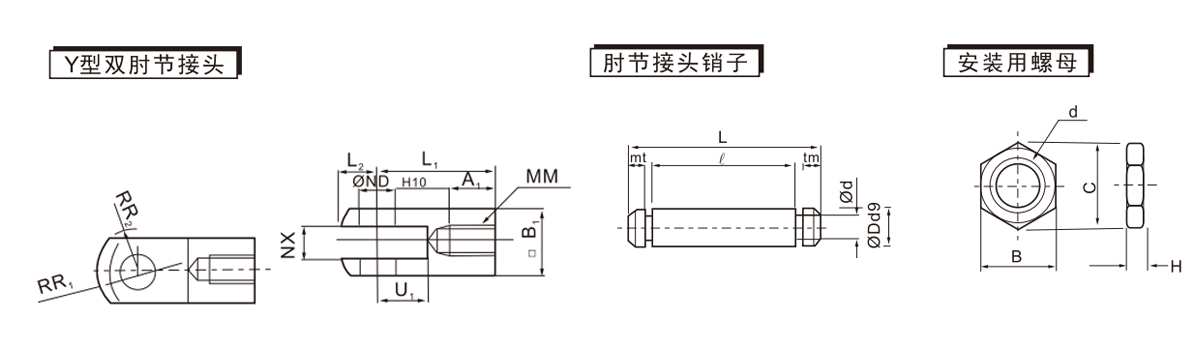

    실린더 직경
    (mm)     		Y형 이중 팔꿈치 관절 팔꿈치 관절 핀 실린더 몸체 너트
    부품 번호 A1 지하 1층 ØNDH10 L1 L2 MM U1 NX R1 R2 부품 번호 ØDd9 L od ρ M t 부품 번호 d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 IY-P006 3 -0.02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -0.045
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 IY-P010 5 -0.030 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0.060
    15 Y-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 IY-P015 6 -0.030 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0.060

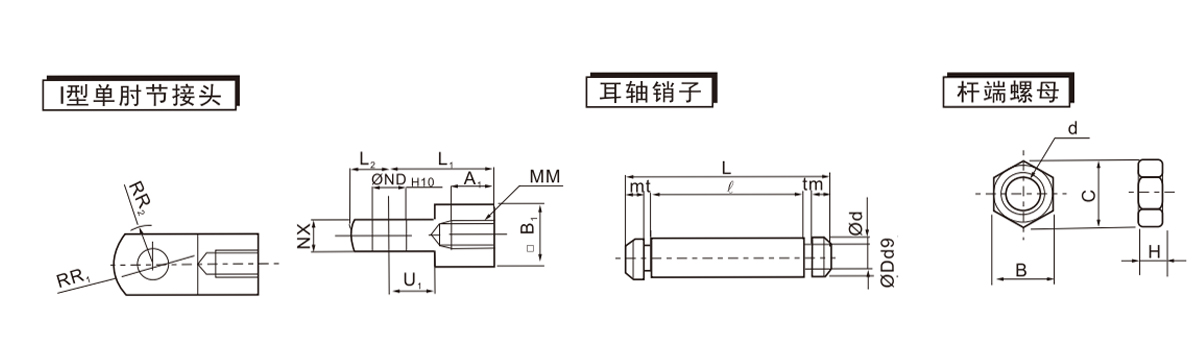

    실린더 직경
    (mm)     		단일 팔꿈치 관절 이어 샤프트 핀 로드 엔드 너트
    부품 번호 A1 지하 1층 ØNDH10 L1 L2 MM U1 NX R1 R2 부품 번호 ØDd9 L od ρ M t 부품 번호 d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 CT-P006 3 -0.02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0.5 1.8 5.5 6.4
    0 -0.045
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 CT-P010 5 -0.030 23.9 4.8 20.5 1 0.7 NTP-010 M4×0.7 2.4 7 8.1
    0 -0.060
    15 I-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 CT-P015 6 -0.030 31.7 5.7 28.1 1 0.8 NTP-015 M5×0.8 3.2 8 92
    0 -0.060
