MK 시리즈 로터리 클램프 실린더
  • MK 시리즈 로터리 클램프 실린더
로터리 실린더

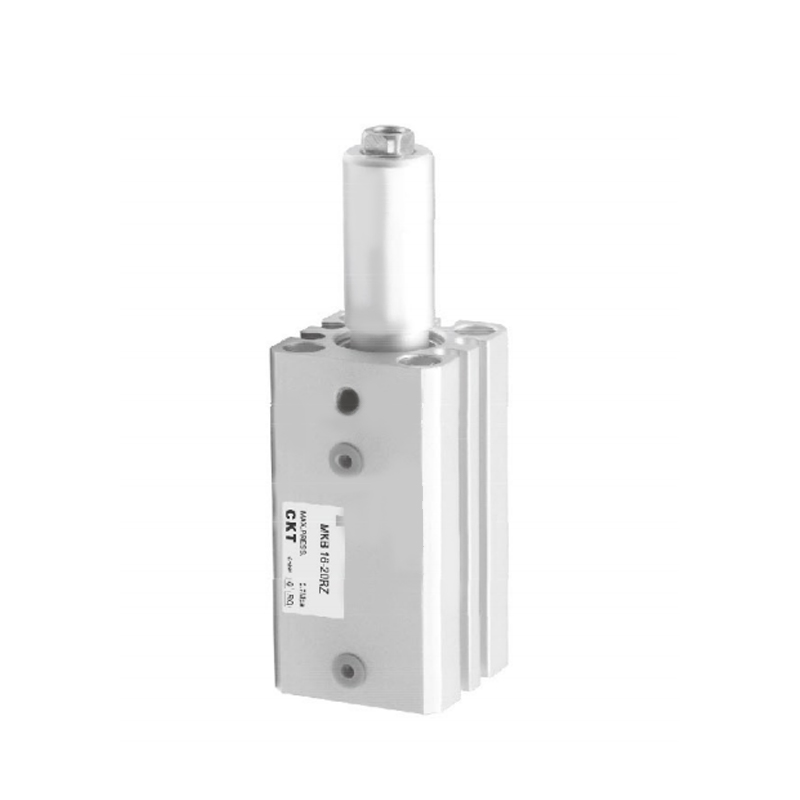

MK 시리즈 로터리 클램프 실린더

MK 시리즈 로터리 클램프 실린더는 로터리 드라이브와 레이디얼 클램핑 기능이 통합된 복합 공압 액추에이터입니다. 통합 설계는 단일 실린더를 통해 동시에 공작물 회전 위치 지정과 견고한 잠금을 달성하여 기계 시스템의 복잡성을 크게 최적화합니다.

핵심 기능:
▸듀얼 액션 복합 구조

회전 및 클램핑 동작의 타이밍 연결은 추가 전달 메커니즘 없이 공기 회로 구동으로 실현되어 여러 액추에이터의 조정 오류를 제거합니다.

▸공간 절약의 장점

회전축과 클램핑 조가 동축으로 배열되어 분할 솔루션에 비해 축 설치 공간이 40% 이상 줄어듭니다.

▸고강성 잠금

쐐기 모양의 힘 확장 메커니즘은 끝 위치에서 기계적인 자동 잠금 효과를 생성하며 클램핑력은 공기 소스 변동에 영향을 받지 않습니다.

▸광범위한 적응성

모듈식 인터페이스는 ISO 표준 장착 베이스플레이트와 호환되며 맞춤형 클램핑 조 스트로크 및 회전 각도(90°/180°)를 지원합니다.

▸장기 밀봉 보호

가이드 부분은 이중 립 내마모성 씰링 링을 채택하고 내부 통합 먼지 긁기 구조는 오일 미스트 환경 절삭에 적합합니다

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:다음 글이 없습니다
  • 내경(mm) 12 16 20 25 32 40 50 63
    유체 공기
    액션 복동
    최대 작동 압력 1MPa
    최소 작동 압력 0.1MPa
    주변 및 유체 온도 오토스위치 부착:-10~60℃ 오토스위치 없음:-10~70℃
    피스톤 속도 50~200mm/s
    쿠션 고무 범퍼
    스트로크 길이 공차(mm) 0.6
    -0.4
    *윤활 필요하지 않음
    로터리 앵글 90°±10°
    회전 방향 시계방향 ·반시계방향
    회전 스트로크(mm) 7.5 9.5 15 19
    클램프 스트로크(mm) 10·20 20·50
    허용 굽힘 모멘트(M·m) 1 3.8 7 13 27 47 107 182
    **이론적 형체력(N) 40 7.5 100 185 300 525 825 1400
    회전방지 정도(클램프부) ±14° ±1.2° ±0.9° ±0.7°
    배관 포트 M5×0.8 RC1/8 RC1/4
    *윤활을 사용하려면 ISOVG32를 사용하십시오.
    * * 압력 0.5MPa.에서

  • 스트로크   /자동   스위치   모델
    적용 가능
    보어 크기
    (mm)     		*오토스위치 형식
    기본형
    인라인 Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    수직-
    눈의     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    전선 길이 표시: 표시 없음 - 0.5m, L - 3m, Z - 5m
    예: A73, A73L

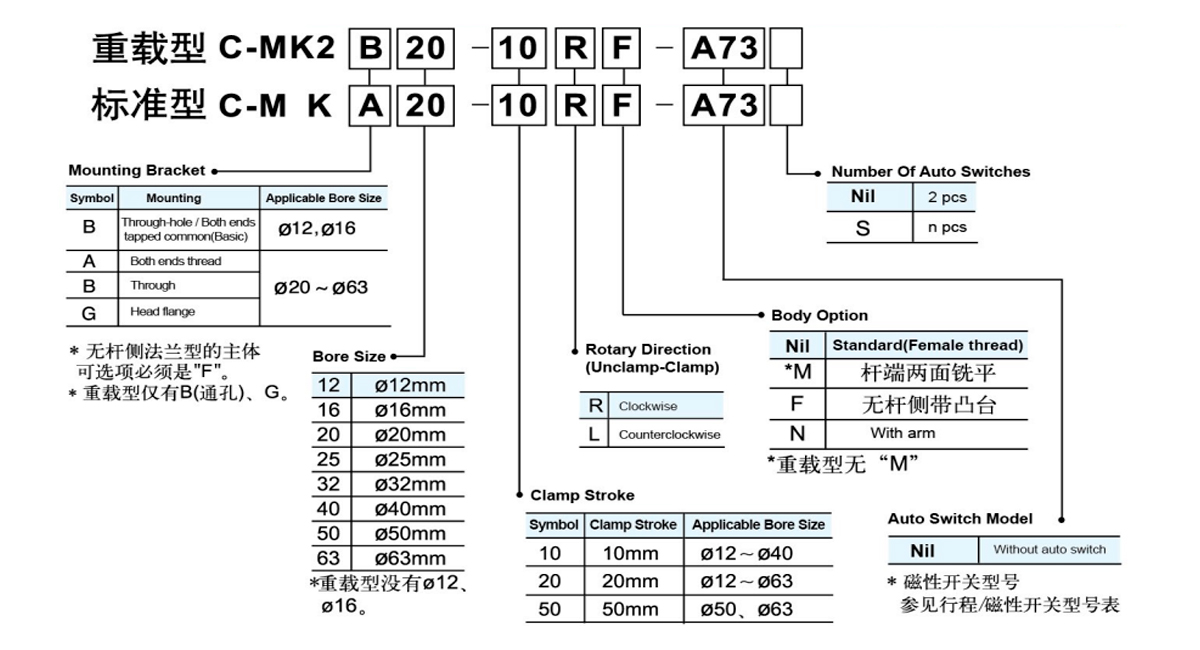

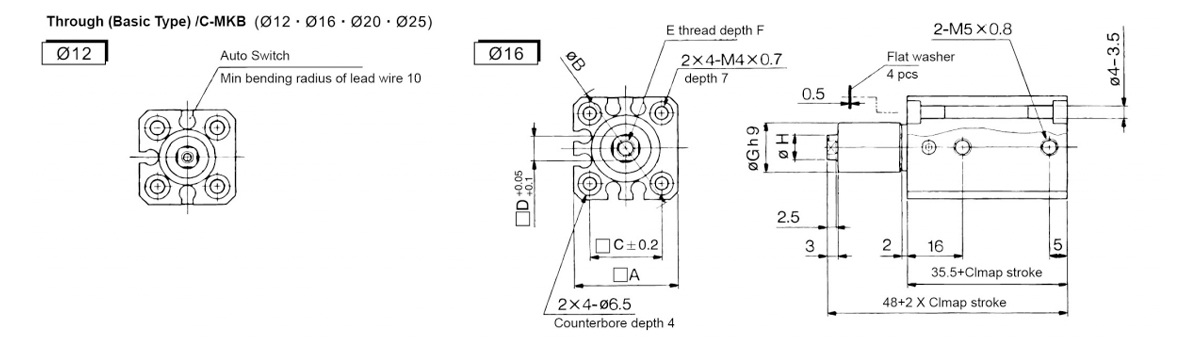

  • 기본
    모델 A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0.5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0.8 6.5 14 8

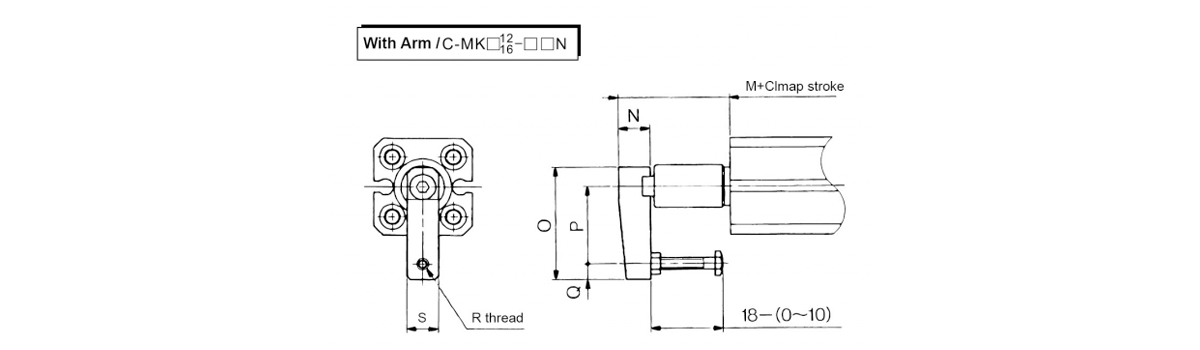

    팔 포함
    모델 M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0.5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0.7 11

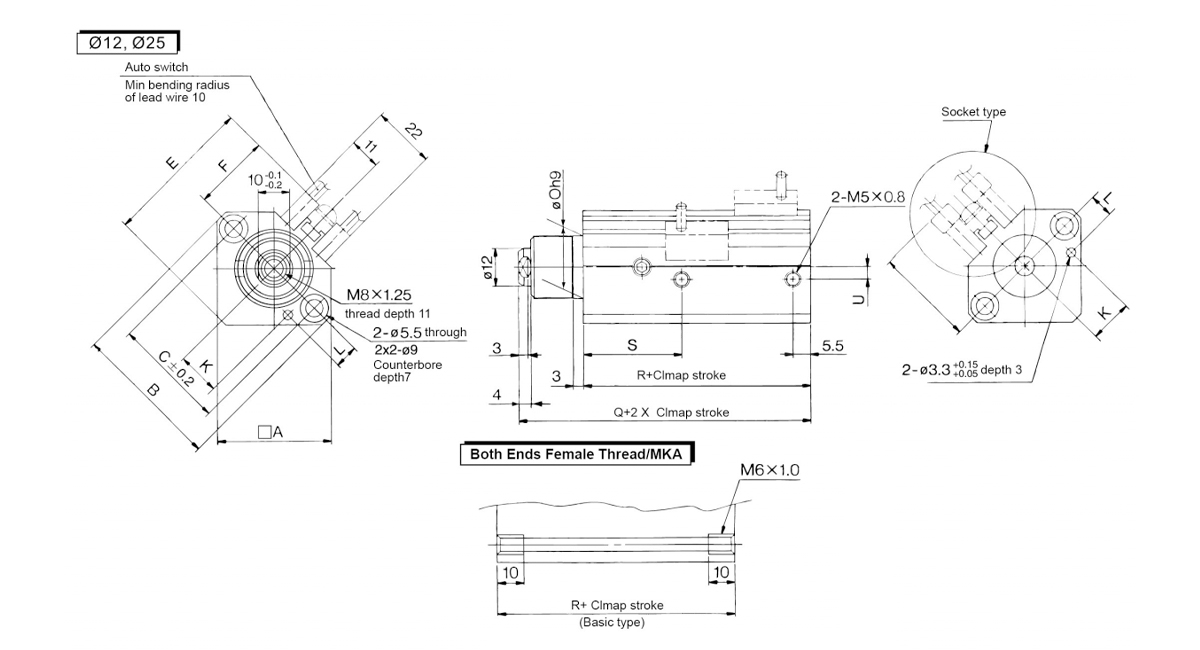

    모델 A B C E F K L 오9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13.5=0.15 7.5±0.15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 238052 73.5 63 32 5
    주1) 상기 치수는 D-A73L 전자 스위치 기준입니다.
    주2) 피스톤 로드가 완전히 전진된 경우, 클램핑 스트로크와 복귀 스트로크를 적절한 치수에 추가해 주십시오.

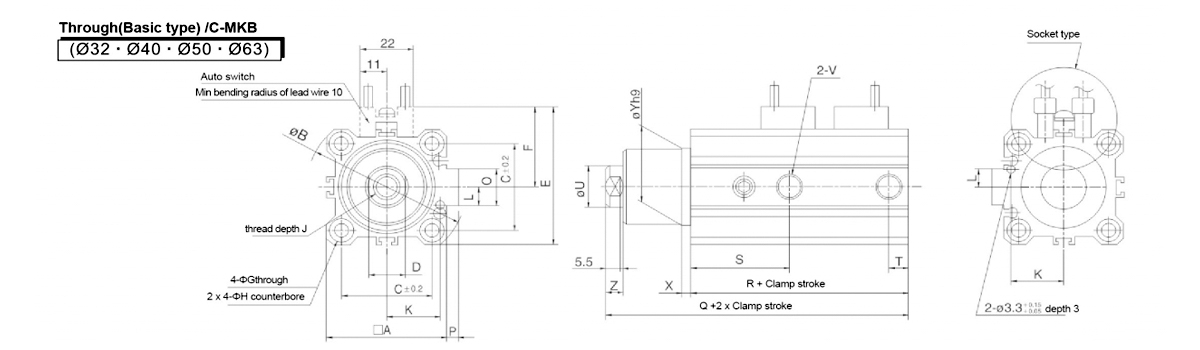

    모델 A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 깊이 7 M10×1.5 12 20±0.15 7±0.15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB40 52 69 40 14 -0.1 61 35 5.5 9 깊이 7 M10×1.5 12 24±0.15 7±0.15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB50 64 86 50 17 -0.1 73 41 6.6 11 깊이 8 M12×1.75 15 30±0.15 8±0.15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0.062
    C-MKB63 77 103 17 -0.1 86 47.5 9 깊이 14개 10.5l M12×1.75 15 35±0.15 9±0.15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0.062

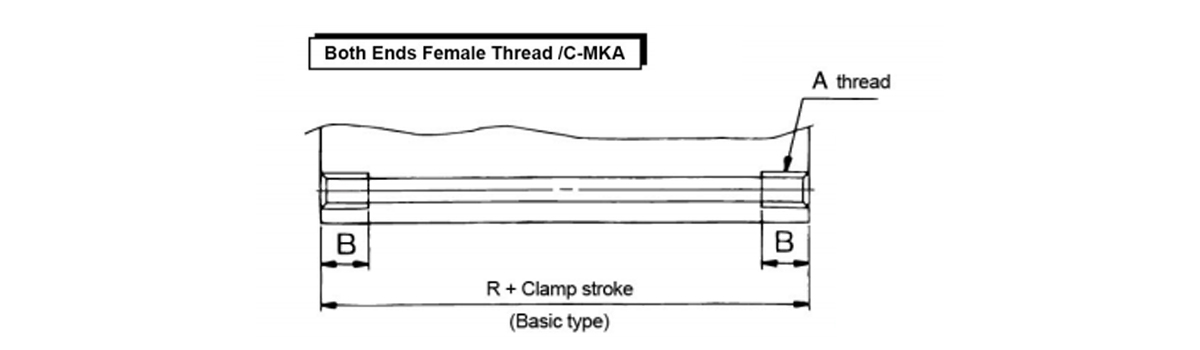

    모델 A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1.25 14
    C-MKA63 M10×1.5 18

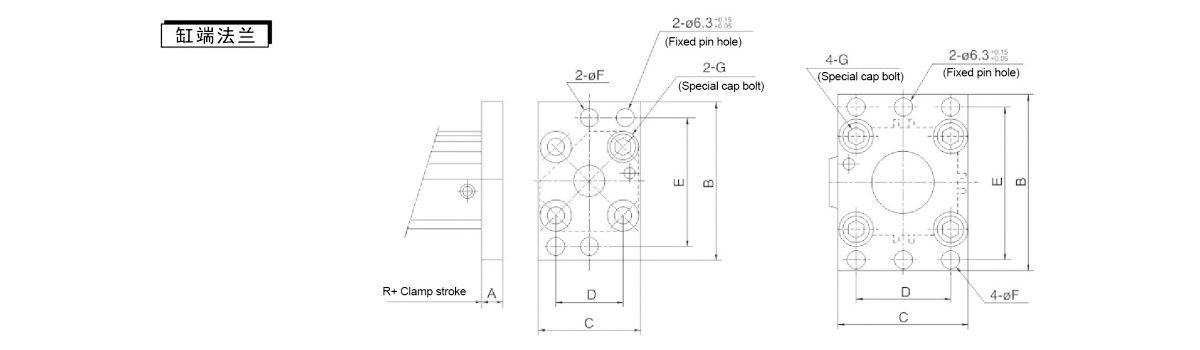

    실린더 끝 플랜지
    구성요소 적용 가능
    보어 크기     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1.25
    C-MK-F063 63 9 8 80 60 92 9 M10×1.5
    주: 플랜지 설치 시에는 반드시 로드리스 사이드 실린더 커버 설치 형식(C-MK□□-□□F)을 선택하십시오.

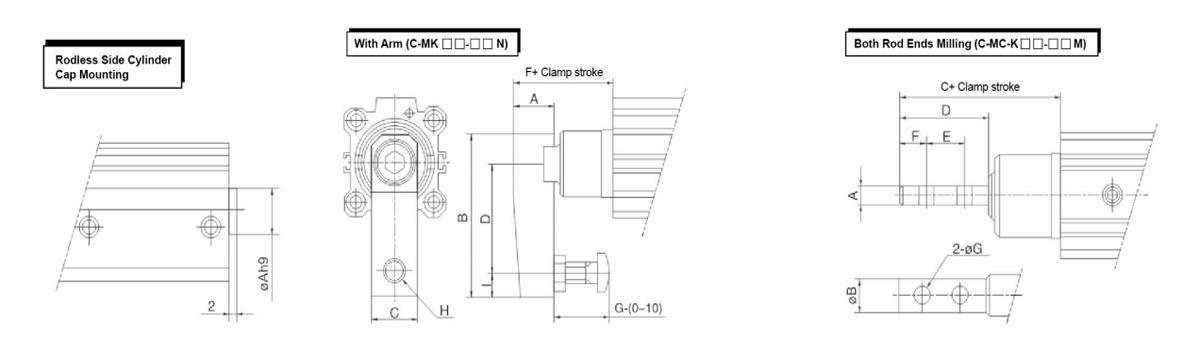

    로드리스 사이드 실린더 캡 장착 팔 포함 양로드엔드밀링
    모델 A B C D F G H I 모델 A B C D E F G
    모델 아9 C-MKD20-□ON 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1.5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
