솔레노이드 밸브

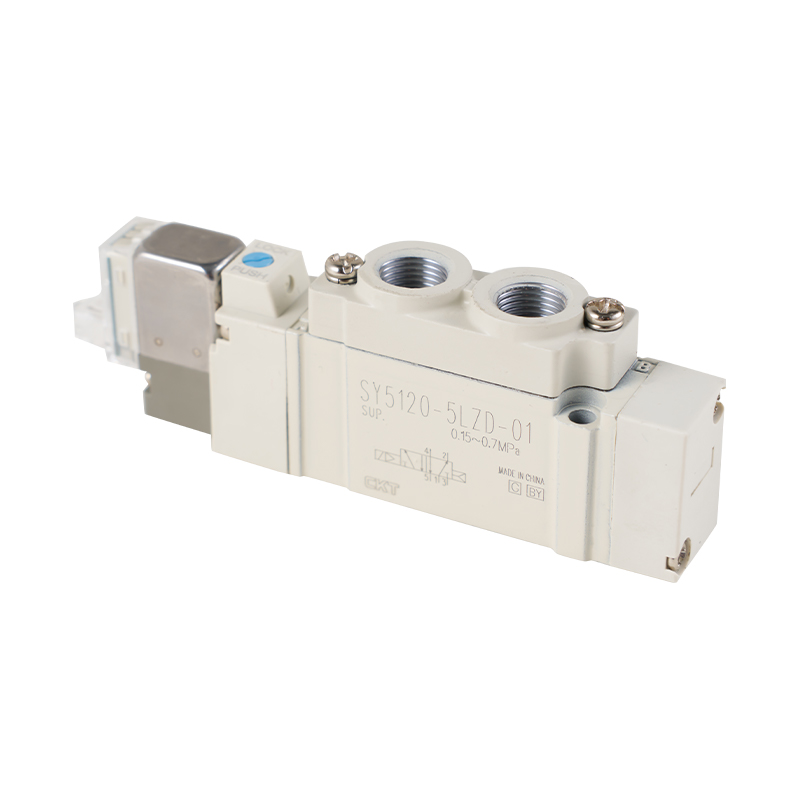

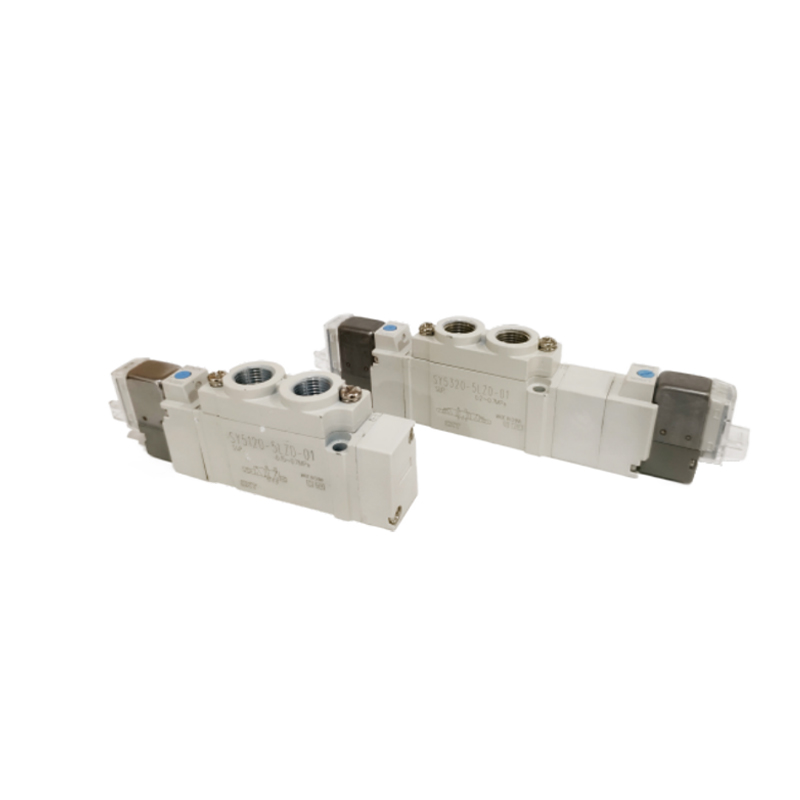

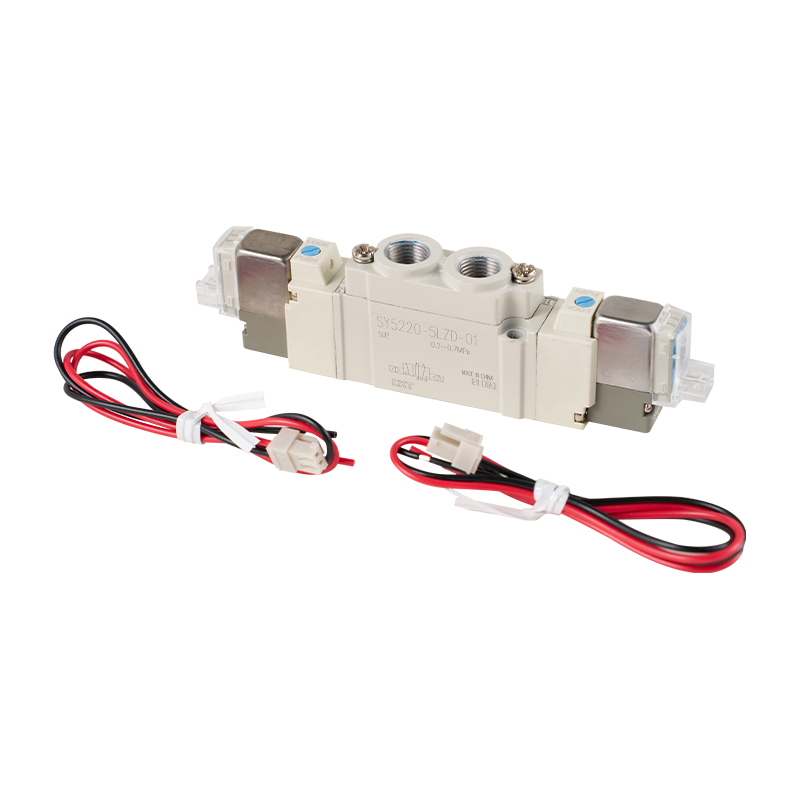

SY 시리즈 5방향 솔레노이드 밸브 직배관형/싱글형

SY 시리즈 5 Way Solenoid Valve Direct Piping Type/Single Type은 공압 제어 시스템에 적합한 기본 액츄에이터입니다. 모놀리식 구조 설계를 채택하고 직접적인 파이프 연결을 지원하며 시스템 설치 및 구성 프로세스를 단순화합니다.

주요 특징:
컴팩트한 아키텍처 및 유연한 확장: 소형화된 물리적 구조로 장비 공간이 크게 절약되며, 모듈형 구조는 표준 베이스와의 신속한 결합을 지원하여 중앙 집중식 제어 통합 밸브 아일랜드 시스템을 쉽게 구축할 수 있습니다.

효율적인 유체 전달 특성: 내부 흐름 채널은 압력 에너지 손실을 효과적으로 억제하고 매체 흐름 효율성을 개선하며 시스템의 전체 에너지 소비 수준을 줄이는 데 도움이 되도록 토폴로지적으로 최적화되었습니다.

다양한 인터페이스 구성 솔루션: 스레드 연결과 빠른 플러그인이라는 두 가지 표준 인터페이스 형식을 제공하여 다양한 작업 조건에서 파이프라인 연결 요구 사항에 적응하고 현장 배포의 호환성을 향상시킬 수 있습니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:35 시리즈 직동형 3방향 솔레노이드 밸브 MAC 밸브
  • 시리즈 SY3000 SY5000 SY7000
    유체 사용 분위기
    내부 파일럿형
    사용압력범위
    MPa     		2위치 단일 전기 제어 0.15~0.7
    2위치 이중 전기 제어 0.1~0.7
    주변 온도 및 중간 온도 ℃ -10~50(단, 얼지 않음)
    최대 작동 주파수(Hz) 2위치 단일 전기 제어, double electric control 10 5 5 5
    3위치 3 3 3 3
    수동조작 방식 비잠금 누름버튼형, 회전공구를 누르는 회전잠금형, 수동으로 누르는 회전잠금형
    파일럿 밸브 배기 방식 메인 및 파일럿 밸브의 중앙 집중식 배기
    석유공급 아니요
    장착 위치 자유
    아니요te) Shock/vibration resistance m/s² 150/30
    보호구조 방진(DIN 소켓 유형 및 M8 커넥터 유형은 IP65)
    아니요te) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    내진동성 : 메인밸브 스풀의 축방향과 가동철심의 축방향에 수직으로 통전, 비통전의 각 조건에서 45~2000Hz로 진동시험을 실시하였으며 오작동은 없습니다(초기값).

  • 솔레노이드 사양
    정격 코일 전압 V DC 24,12.
    교류50%oHz 220
    허용 전압 변동
    소비전력 W DG 표준 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    절전 회로 탑재 0.1((빛 있음)
    ※피상전력VA AC 220V
    [230V]     		1.30(조명 포함: 1.34)
    [1.42(조명 포함: 1.46]     		1.27(조명 포함: 1.46)
    [1.39(조명 포함: 1.60)]
    과전압 보호 회로 다이오드(DIN 소켓형, 무극형 가변저항기)
    표시 등 LED(DIN 소켓 유형 AC의 경우 네온)
    응답 시간
    SY3000 SY5000 SY7000
    기능 응답시간 ms(0.5MPa일 때) 기능 응답시간 ms(0.5MPa일 때) 기능 응답시간 ms(0.5MPa일 때)
    표시 램프 및 과전압 없음
    보호 회로     		표시 램프 및 과전압 없음
    보호 회로     		표시 램프 및 과전압 없음
    보호 회로
    2위치 단일 전기 제어 12 미만 2위치 단일 전기 제어 19세 미만 2위치 단일 전기 제어 31 미만
    2위치 이중 전기 제어 10 미만 2위치 이중 전기 제어 18세 미만 2위치 이중 전기 제어 27A 미만
    흐름 특성/질량표
    모델 /SY3000 시리즈
    밸브
    모델     		기능 수신기 구경 유량특성 품질 g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) 직접
    콘센트     		L자형,
    M자형
    소켓 장착     		W자형
    M8
    피팅
    C[dm3
    바)]     		b 이력서 C[dm3
    바)]
    SY3□20
    -□-M5     		2비트 단일 전기 제어
    이중 전기 제어     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    모델 / SY5000 시리즈
    밸브
    모델     		기능 수신기 구경 유량특성 품질 g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) 직접
    콘센트     		L자형,
    M자형
    소켓 장착     		W자형
    M8
    피팅
    C[dm3
    바)]     		b 이력서 C[dm3
    바)]
    SY5□20
    -□-01     		2비트 단일 전기 제어
    이중 전기 제어     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    모델 /SY7000 시리즈
    밸브
    모델     		기능 수신기 구경 유량특성 품질 g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) 직접
    콘센트     		L자형,
    M자형
    소켓 장착     		W자형
    M8
    피팅
    C[dm3
    바)]     		b 이력서 C[dm3
    바)]
    SY7□20
    -□-02     		2비트 단일 전기 제어
    이중 전기 제어     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

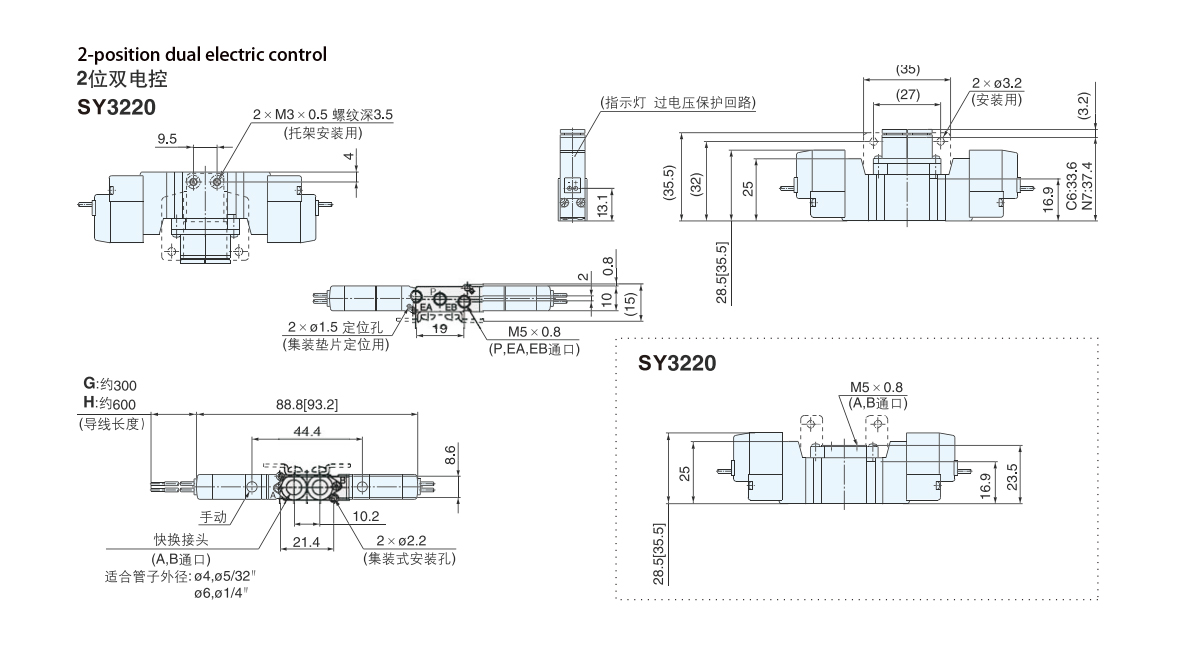

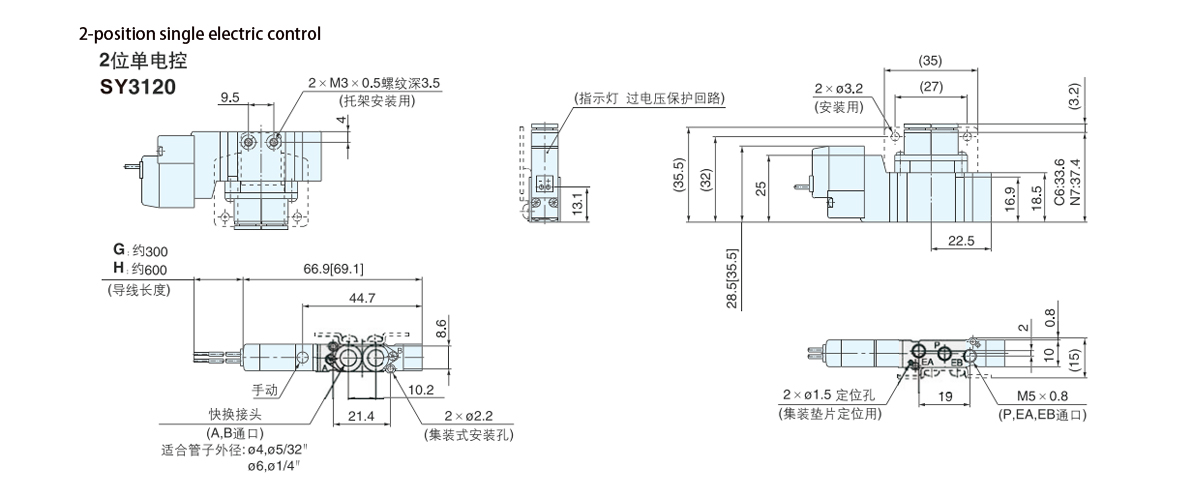

  • SY3000 시리즈 외형 치수

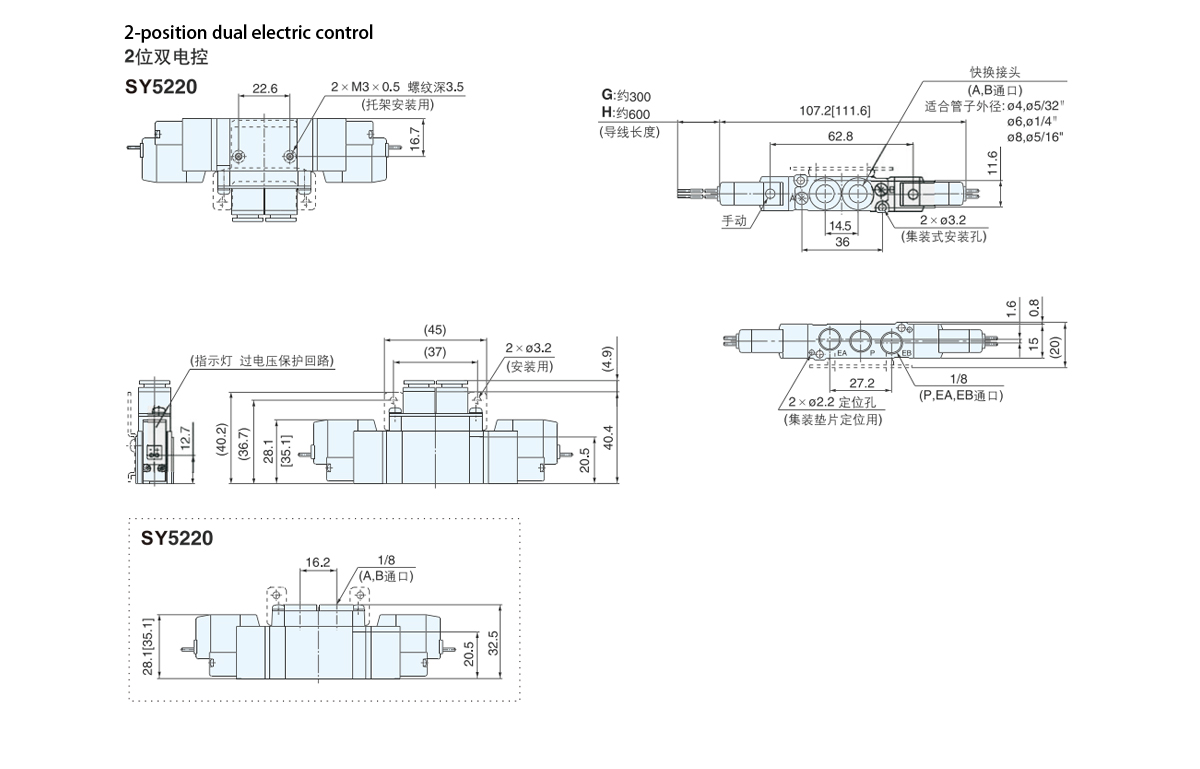

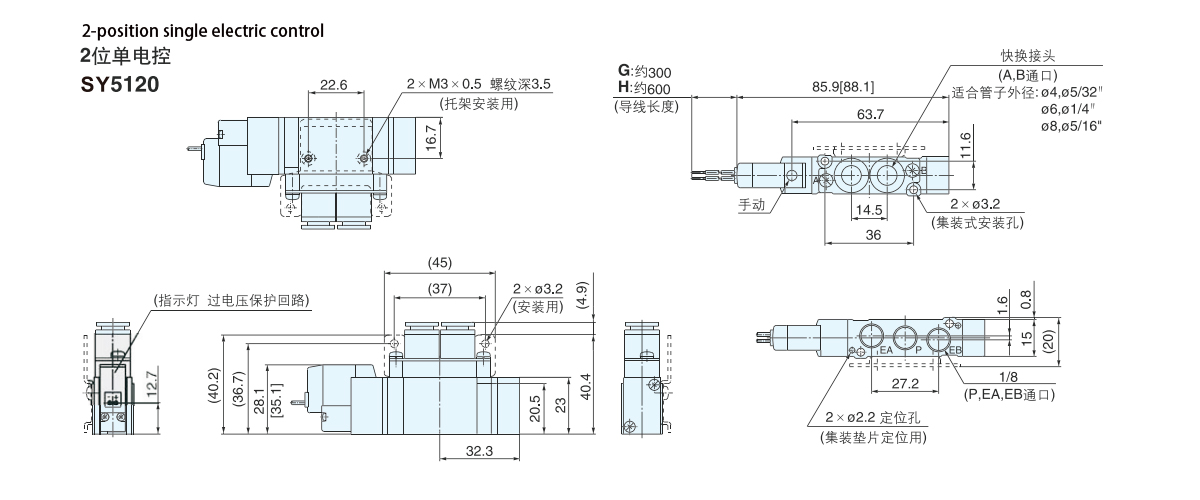

    SY5000 시리즈 외형 치수

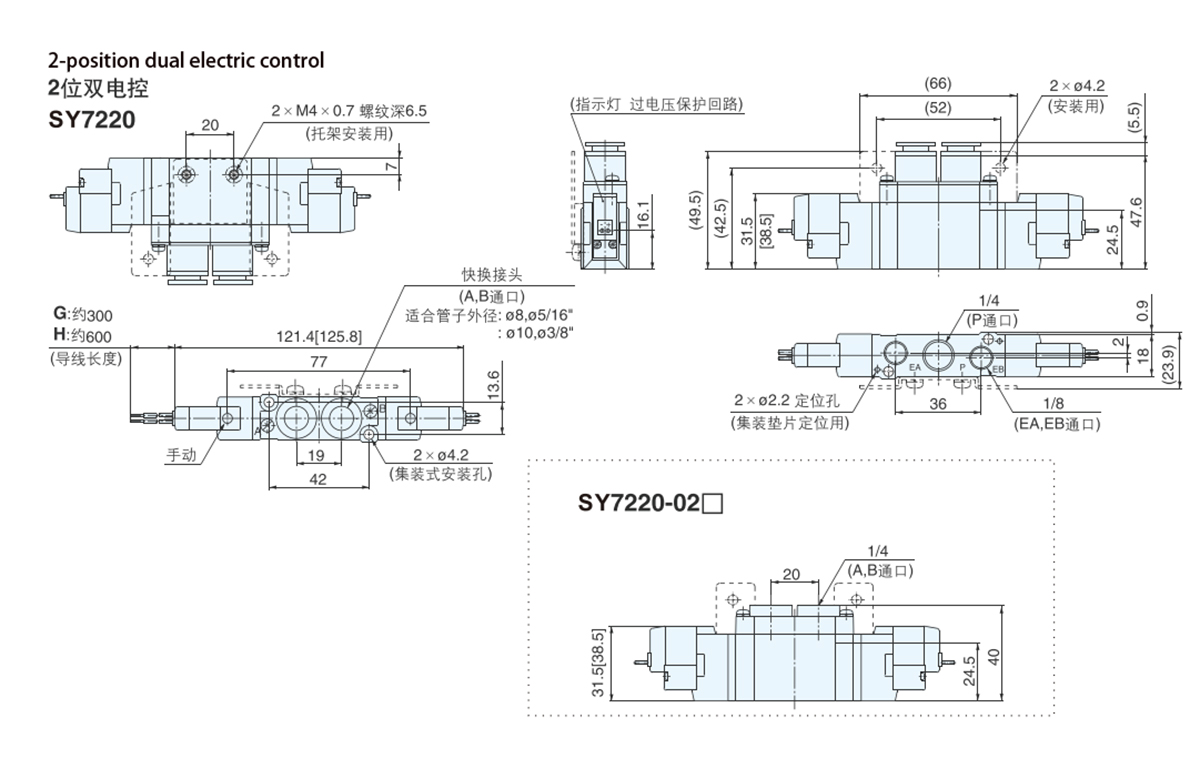

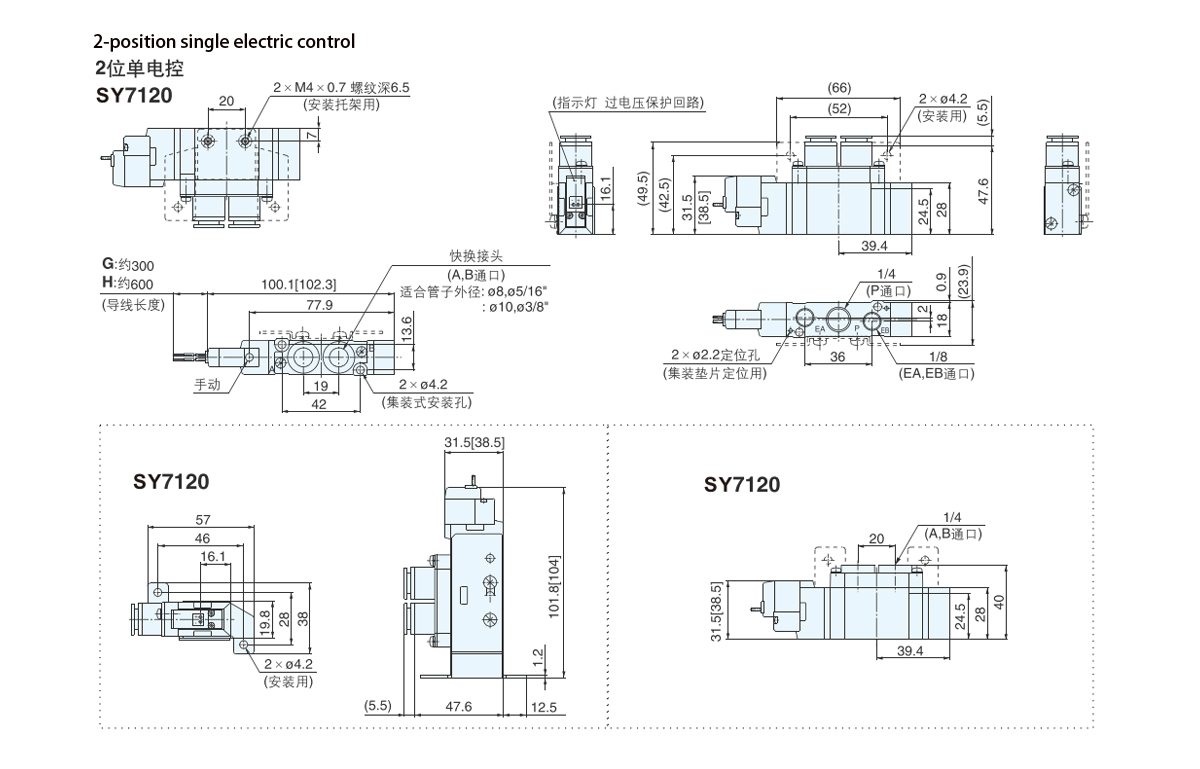

    SY7000 시리즈 외부 치수
