SU시리즈 표준 실린더(타이로드 없음형) 공급업체

홈 / 제품 / 에어 실린더 / 표준 실린더 / SU시리즈 표준 실린더(타이로드 없음형)

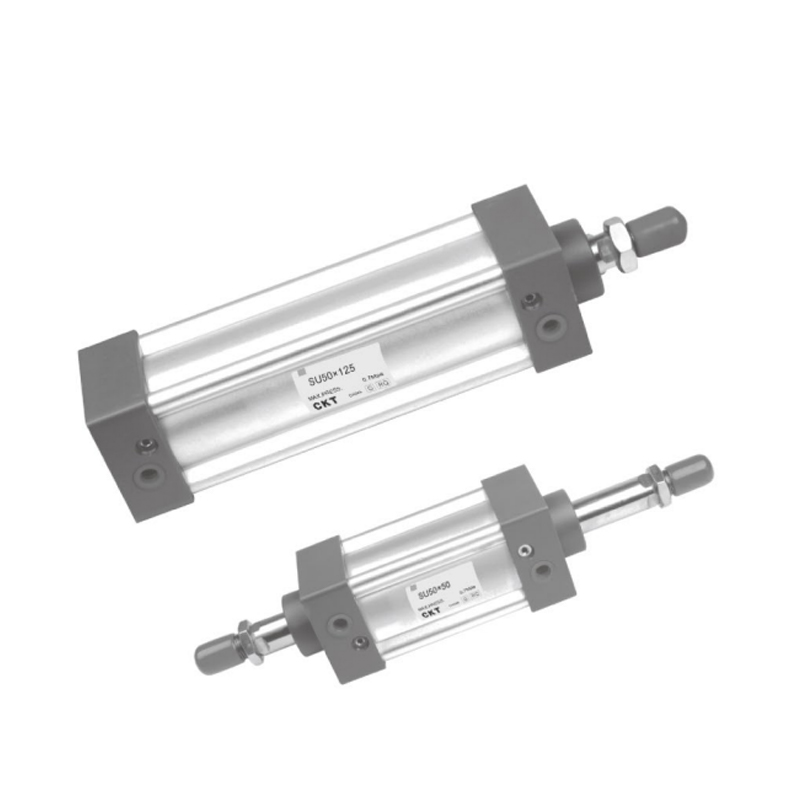

SU시리즈 표준 실린더(타이로드 없음형)
  • SU시리즈 표준 실린더(타이로드 없음형)
표준 실린더

SU시리즈 표준 실린더(타이로드 없음형)

1. 피스톤 씰은 컴팩트한 크기와 오일 저장 기능을 갖춘 특수한 형태의 양방향 씰링 구조를 채택합니다.
2. 알루미늄 튜브는 타이로드가 없는 M자형 튜브로 부식 방지 성능이 우수합니다.
3. ISO15552 표준 실린더와 비교하여 동일한 실린더 직경을 가진 SU 시리즈 실린더의 길이가 더 작습니다.
4. 실린더 버퍼 조정이 안정적입니다.
5. 실린더 설치 액세서리는 SC 시리즈 실린더와 공유됩니다.
6. 고온 저항 밀봉 재료를 선택하면 150°C 조건에서 실린더의 정상적인 작동을 보장할 수 있습니다.

이메일: manager@cktworld.com
다운로드
이전:SI 시리즈 표준 실린더(타이로드 없음형)
다음:MBB 시리즈 표준 실린더
  • 내경(mm) 32 40 50 63 80 100
    액션 복동
    유체 공기(40μm 필터 요소로 필터링됨)

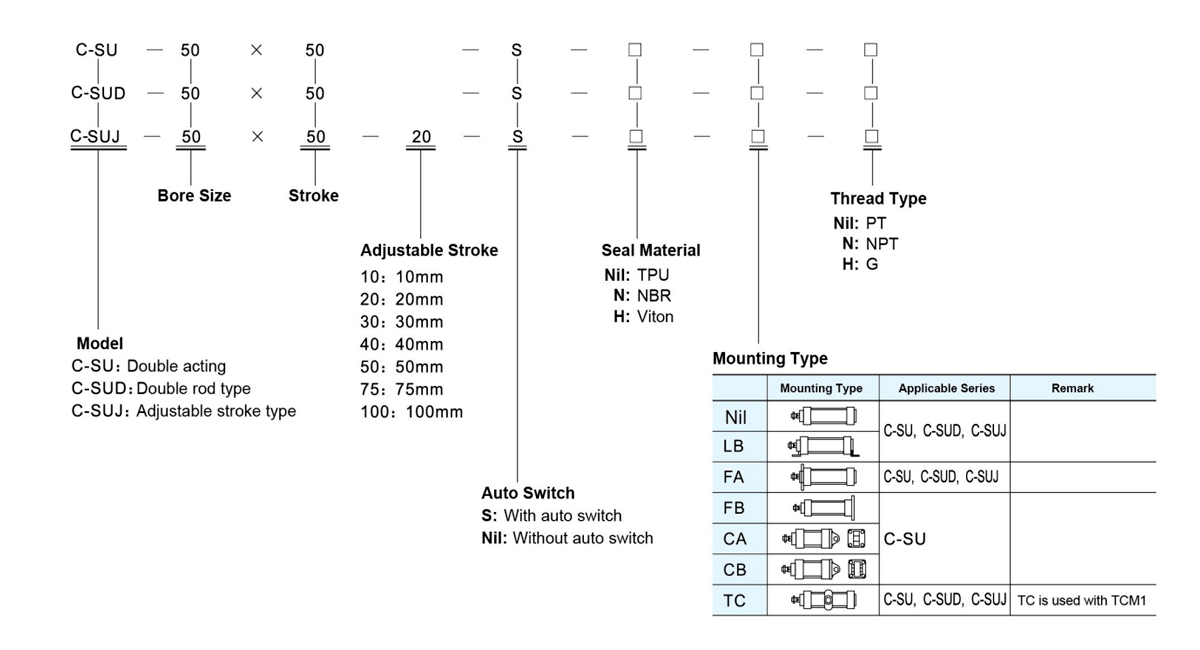

    장착
    유형     		C-SU 시리즈 Bacis FA FB CA CB LB TC TCM1
    C-SUD,C-SUJ 시리즈 바시스 FA LB TC TCM1
    작동 압력 범위 0.1~1.0MPa(14~145Psi)
    보증 압력 1.5MPa(215Psi)
    사용온도(℃) -20~80
    작동 속도 범위(mm/s) 30~800
    스트로크 길이 공차 0~250 1.0 251~1000 1.4 1001~1500 1.8
    쿠션 조절 가능한 쿠션
    쿠션 Stroke 21 28 29
    *포트 크기 PT1/8 PT1/4 PT3/8 PT1/2
    *연결에는 NPT 및 G 나사 유형을 사용할 수 있습니다.

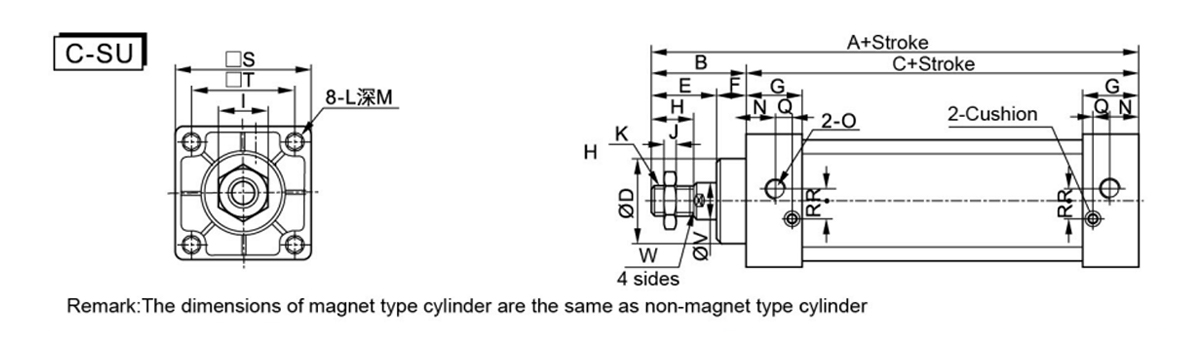

  • 내경/기호 A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1.25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1.25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1.5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1.5 M8×1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1.5 M10×1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

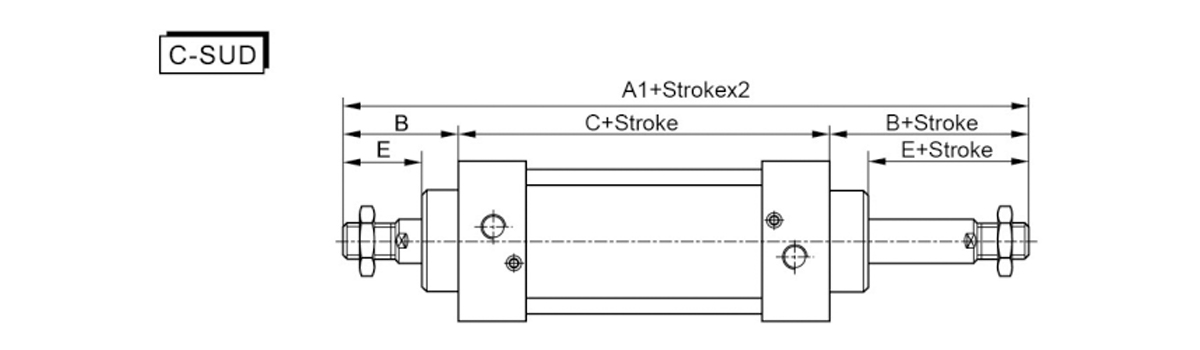

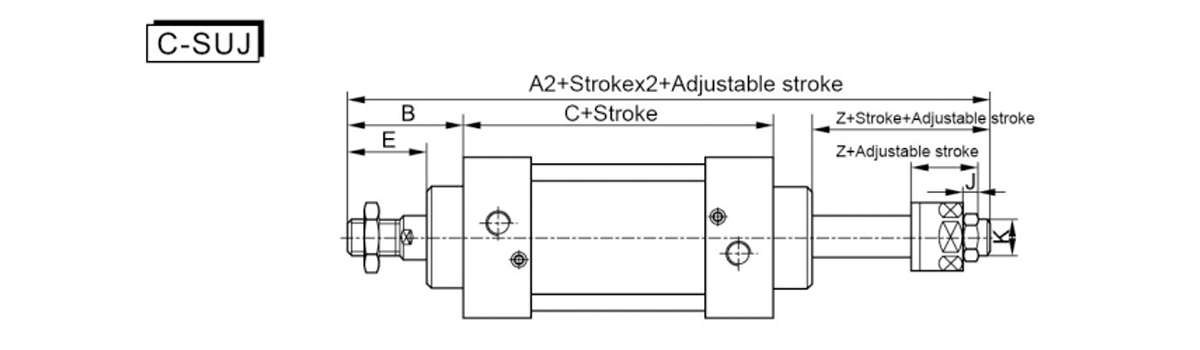

    내경/기호 A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1.25
    40 191 185 49 93 34 28 7 M12×1.25
    50 207 194 57 93 42 29 8 M16×1.5
    63 210 197 57 96 42 29 8 M16×1.5
    80 257 238.5 75 107 54 35.5 10 M20×1.5
    100 263 244.5 75 113 54 35.5 10 M20×1.5
    비고: 1. 자석형 실린더의 치수는 비자석형 실린더와 동일합니다. 2. 모델의 경우 크기가 표시되지 않은 C-SU 표준형과 동일한 크기입니다.

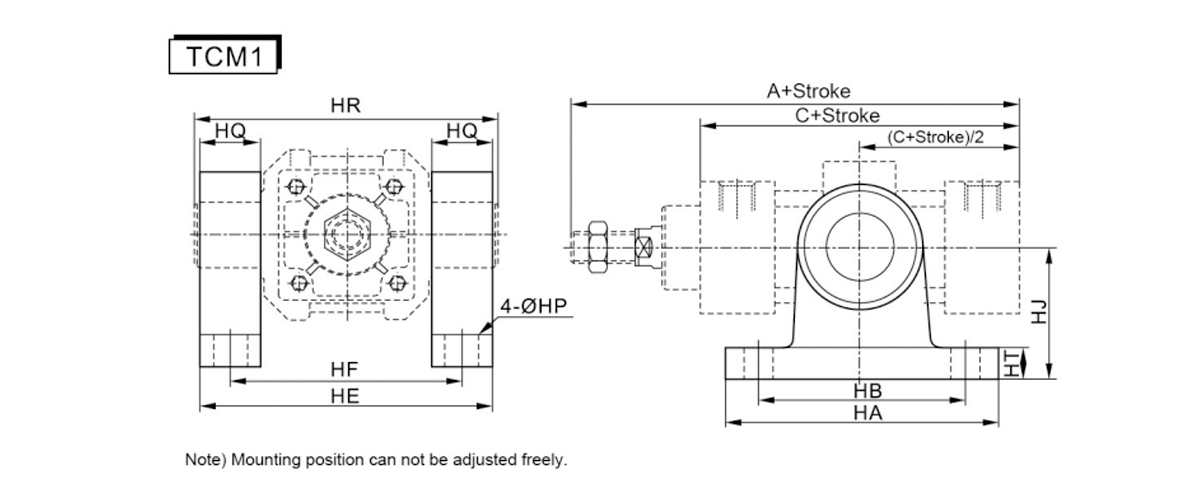

    내경/기호 A C 하하 HB 그는 HF HP 본사 HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

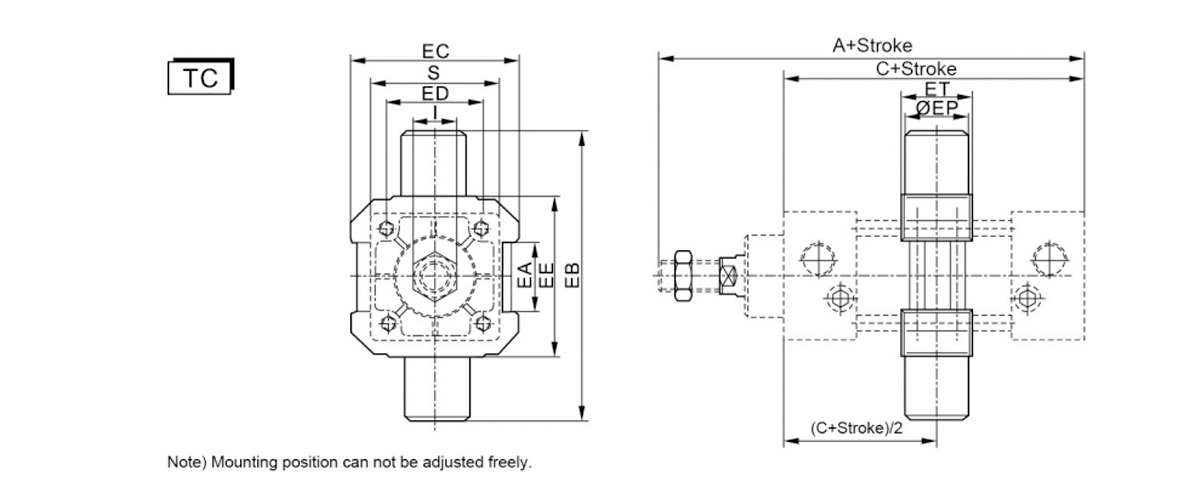

    내경/기호 A C EA EB EC 에드 에 EP 동부 표준시 I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    기타 어태치먼트의 설치 치수는 C-SC 시리즈 실린더와 완전히 동일합니다.
