ZP 시리즈 고강도 진공 흡입 컵, 어댑터 및 버퍼 브래킷

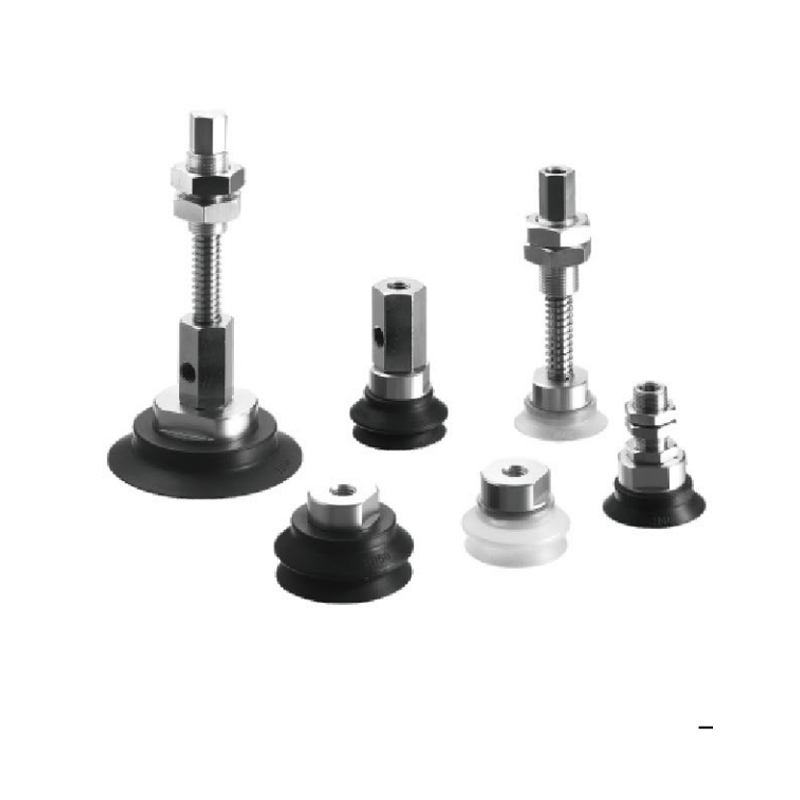

ZP 시리즈 헤비 듀티 진공 흡입 컵(어댑터 및 버퍼 브래킷 포함)(Ø32~Ø340)

어댑터 및 완충 브래킷(Ø32~Ø340)이 포함된 ZP 시리즈 고강도 진공 흡입 컵은 까다로운 산업용 그리핑 요구 사항을 충족하도록 설계된 통합 진공 처리 솔루션을 나타냅니다. 이 제품은 핵심 대형 흡입 컵, 주요 인터페이스 어댑터 및 필수 버퍼 브래킷을 하나로 통합하여 다양한 크기를 포괄하며 무겁고 불규칙하거나 부드러운 작업물을 처리하기 위한 안정적이고 적응 가능한 진공 그리핑 기본 장치를 제공하도록 설계되었습니다.

핵심 기능:
고부하 조건에 대한 적응성: 핵심 설계 개념은 일반 진공 패드의 용량을 넘어서는 무거운 작업물 처리 요구 사항을 충족하고 산업 현장의 강도 문제를 해결하기 위해 진공 시스템의 내하중 용량의 상한을 높이는 것입니다.

넓은 크기의 스펙트럼 범위: 다양한 작업물 크기, 윤곽 및 중량 분배 요구 사항을 유연하게 충족할 수 있는 작은 크기부터 초대형 영역(Ø32~Ø340 범위 포함)까지 다양한 흡입 컵 본체 옵션을 제공합니다.

통합 어댑터 인터페이스: 표준 어댑터는 흡입 컵 본체와 다운스트림 진공 시스템(예: 발생기, 분배기) 또는 액추에이터(예: 로봇 팔 끝) 사이의 전용 전송 허브 역할을 하여 효율적인 가스 경로 연결과 물리적 호환성을 보장합니다.

임베디드 버퍼 메커니즘: 내장된 버퍼 브래킷 요소는 디자인의 핵심입니다. 그 핵심 가치는 접촉 순간의 충격 운동 에너지와 작동 중 저주파 진동을 흡수하여 작업물 표면, 흡입 컵 구조 및 업스트림 장비의 기계적 응력을 크게 줄이는 데 있습니다.

시스템 통합 매칭: 전체 솔루션의 설계는 주류 자동화 플랫폼(예: 로봇 암 엔드 및 가이드 레일 슬라이드)과의 통합 편의성에 우선순위를 두어 현장 배포를 위한 엔지니어링 적응의 복잡성을 줄입니다.

견고성과 내구성: 구성 요소 선택 및 구조 설계는 지속적인 고하중 주기, 잠재적인 충돌 및 일반적인 산업 환경에서 장기적인 서비스 성능을 향상시키는 데 중점을 두고 안정적인 작동 주기를 보장합니다.

진공 밀봉 성능 보증: 흡입 컵 립 구조 및 재료 구성은 고하중 응용 분야에 최적화되어 복잡한 표면에서 효과적인 진공 밀봉 상태를 달성하고 유지하기 위해 노력합니다(어느 정도의 고르지 않음 허용).

범용 애플리케이션 시나리오: 이 시리즈의 디자인 컨셉은 강하고 부드러운 쥐기와 분리가 필요한 금속 시트, 대형 복합 재료, 무거운 포장 장치, 금형 등과 관련된 다양한 산업 시나리오에 자연스럽게 적합합니다.

이메일: manager@cktworld.com

다운로드

이전:이전 글이 없습니다
다음:ZP 시리즈 고강도 진공흡착컵 (Ø32~Ø340)

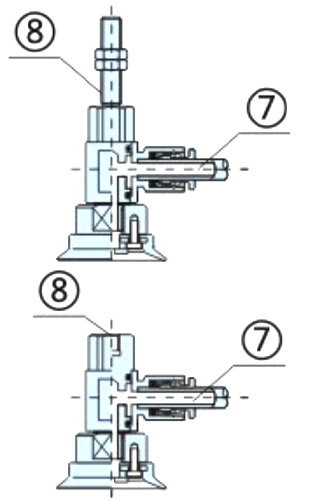

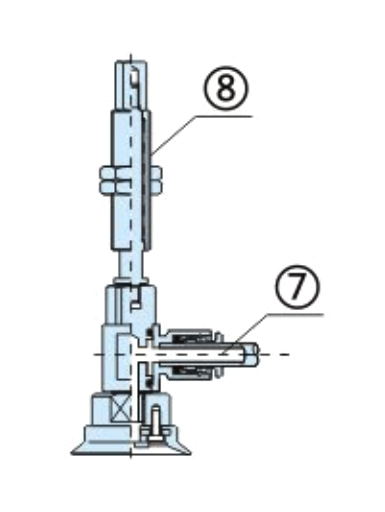

내부 구조
주요 치수(mm)
문의하기

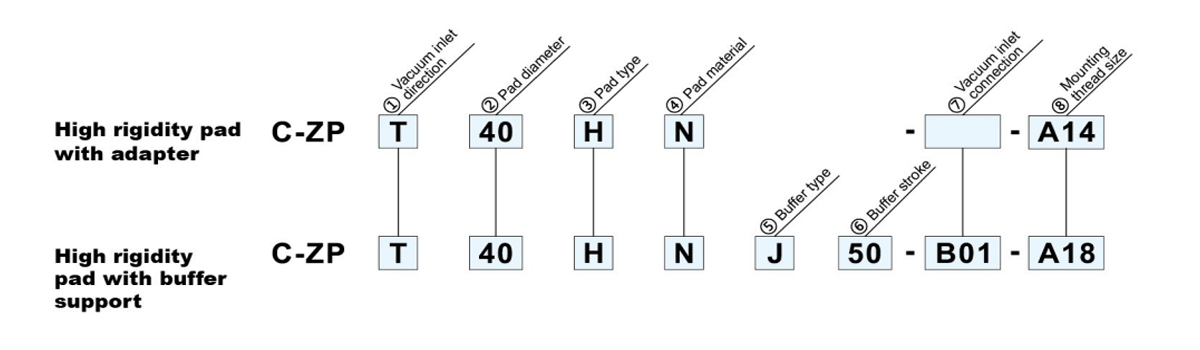

④패드 소재 □

② 패드 직경(mm)○/③패드 유형☆

ㅎ*

나*

남*

NBR

100

125

150

200

250

300

340

Siicone 고무

Ø32

Ø40

Ø50

Ø63

Ø80

Ø100

Ø125

Ø150

Ø200

Ø250

Ø300

Ø340

갈비뼈가 있는 플랫

●

①

진공 입구
방향 HB

벨로우즈 2개

●

어댑터 포함

수직

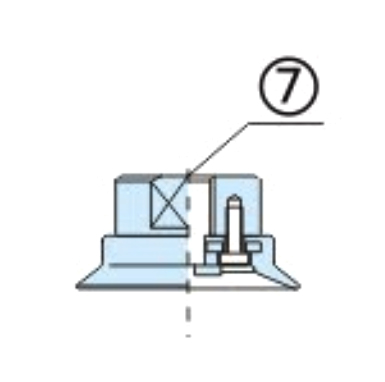

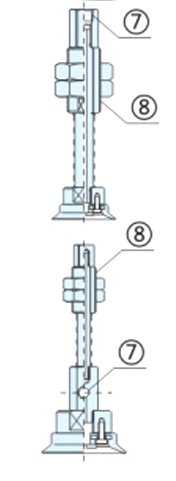

7진공 흡입구 연결

M5×0.8

●

M8×1.25

●

B10

M10×1.5

●

B12

M12×1.75

●

B16

M16×1.5

●

B18

M18×1.5

●

B04

Rp1/2

●

⑧마운팅 스레드

A14*

M14×1.5

●

A16

M16×1.5

●

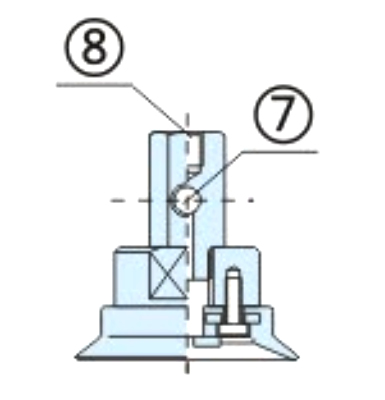

측면

M8×1.25

●

B10

M10×1.5

●

B12

M12×1.75

●

7진공흡입구

B01

Rc1/8

●

Ø4

●

Ø6

●

Ø8

●

⑧마운팅 스레드

M6×1.0

●

M8×1.0

●

M6×1.0

●

M8×1.25

●

맞춤형 버퍼 포함

⑤
●

회전식

●

할 수 없음
회전하다

●

수직

⑥버퍼 스토크

10 mm

●

20 mm

●

30 mm

●

50 mm

●

7진공흡입구 connection◇

M5×0.8

●

B01

Rc1/8

●

측면

Ø4

●

Ø6

●

Ø8

●

⑧

A14

M14×1.0

●

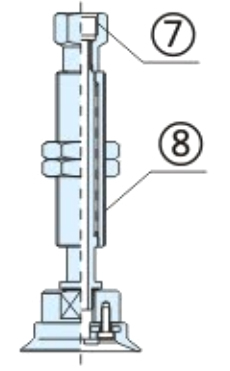

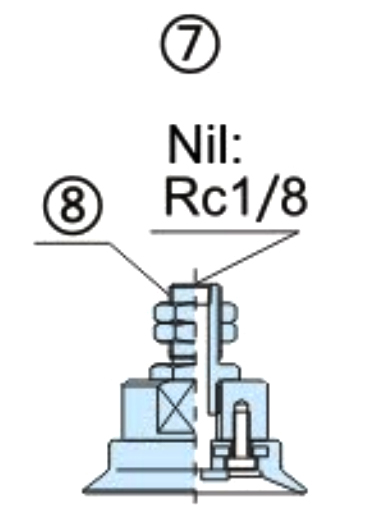

버퍼 포함

⑤
●

●

수직

⑥버퍼 스토크

20 mm

●

25 mm

●

50 mm

●

75 mm

●

측면

100

100 mm

●

⑦

B01

Rc1/8

●

B02

Rc1/4

⑧마운팅 스레드 size

A18

M18×1.5

●

A22

M22×1.5

●

A30

M30×1.5

*A14-3: 확장 나사형 의 맞춤형 설치

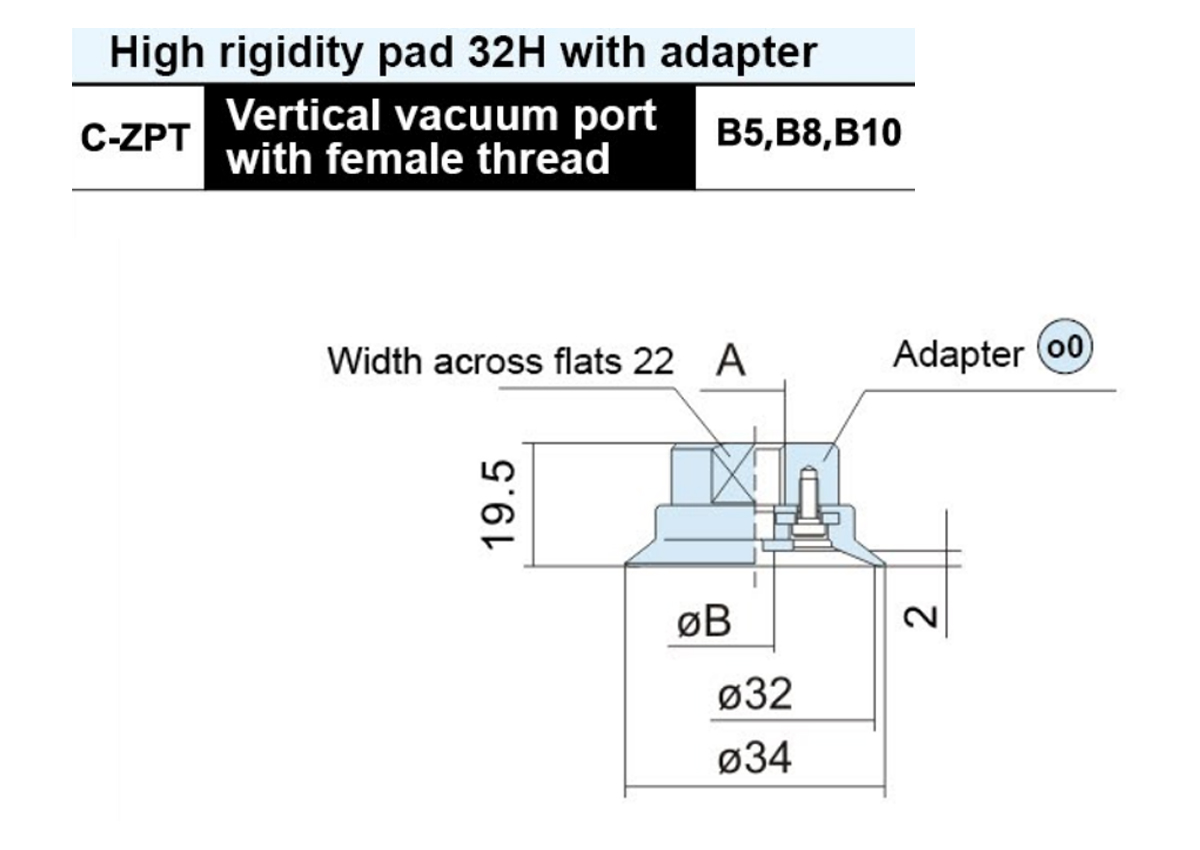

Model	A	ØB	Adaptor Model
C-ZPT32H □ -B5	M5×0.8	4.2	ZPT0-B5
C-ZPT32H □ -B8	M8×1.25	5	ZPT0-B8
C-ZPT32H □ -B10	M10×1.5	5	ZPT0-B10
□ Pad material:NBR(N)S,Silicone(S)

Model	L	Adaptor Model

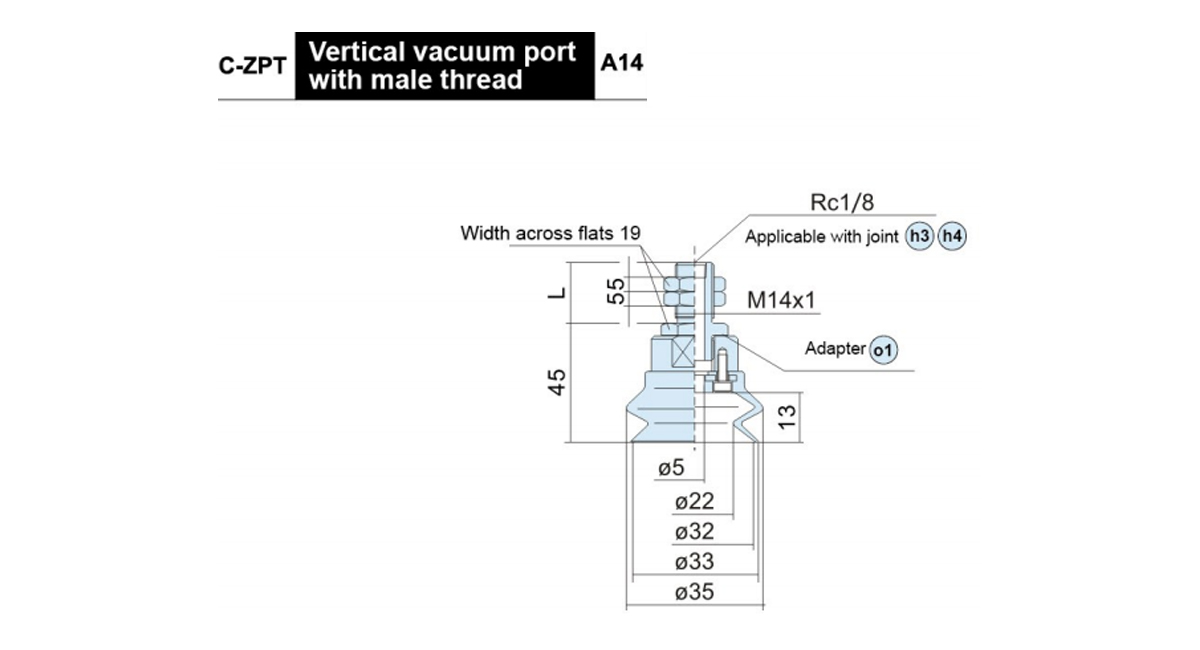

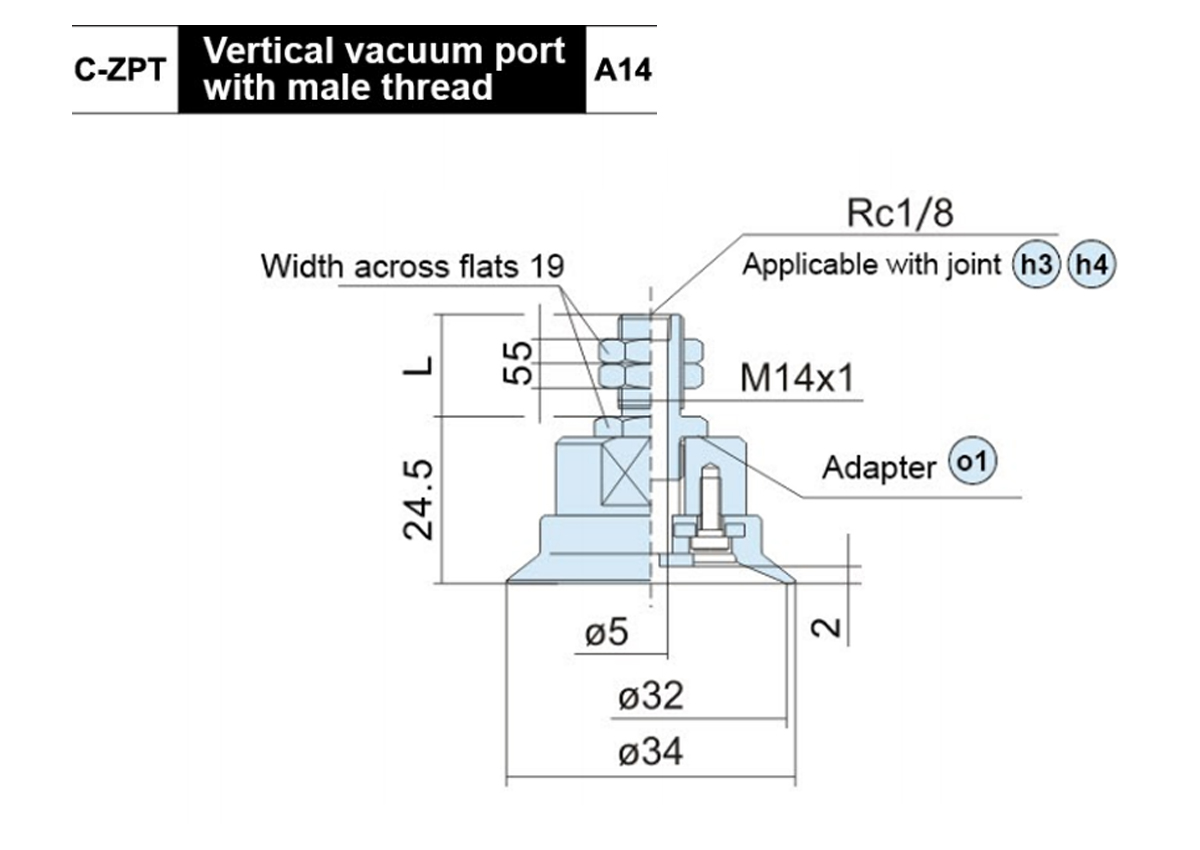

C-ZPT32H □- A14	25	ZPT0-A14
C-ZPT32H □- A14-3	40	ZPT0-A14-3
□ Pad material:NBR(N)S.Silicone(S)

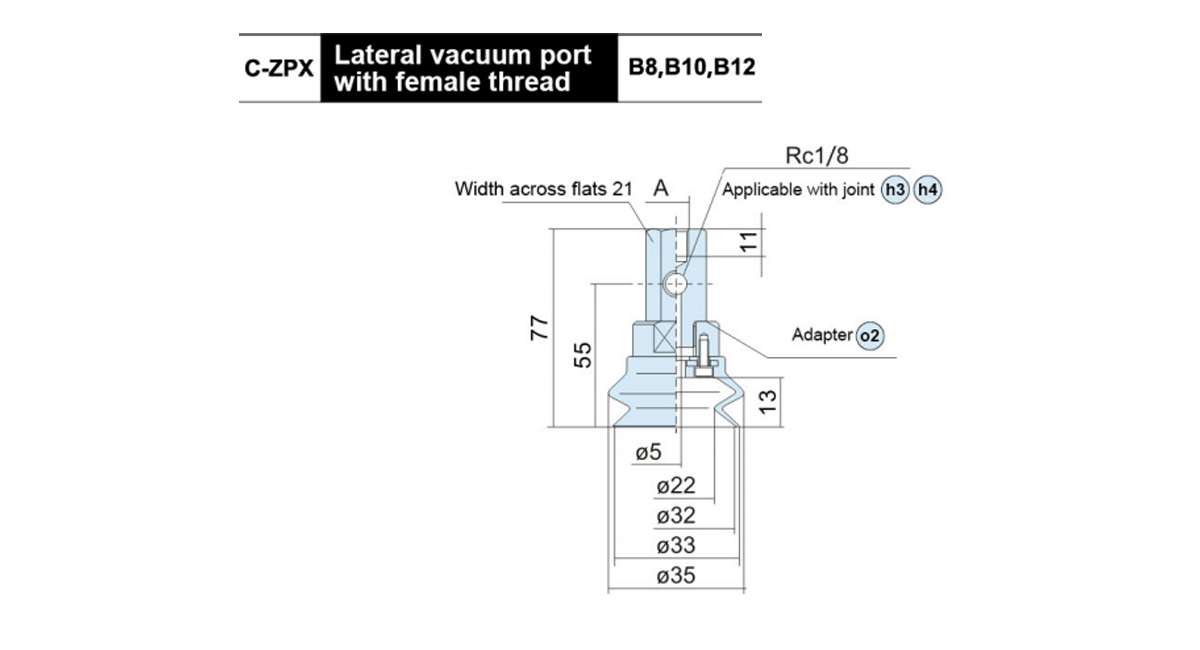

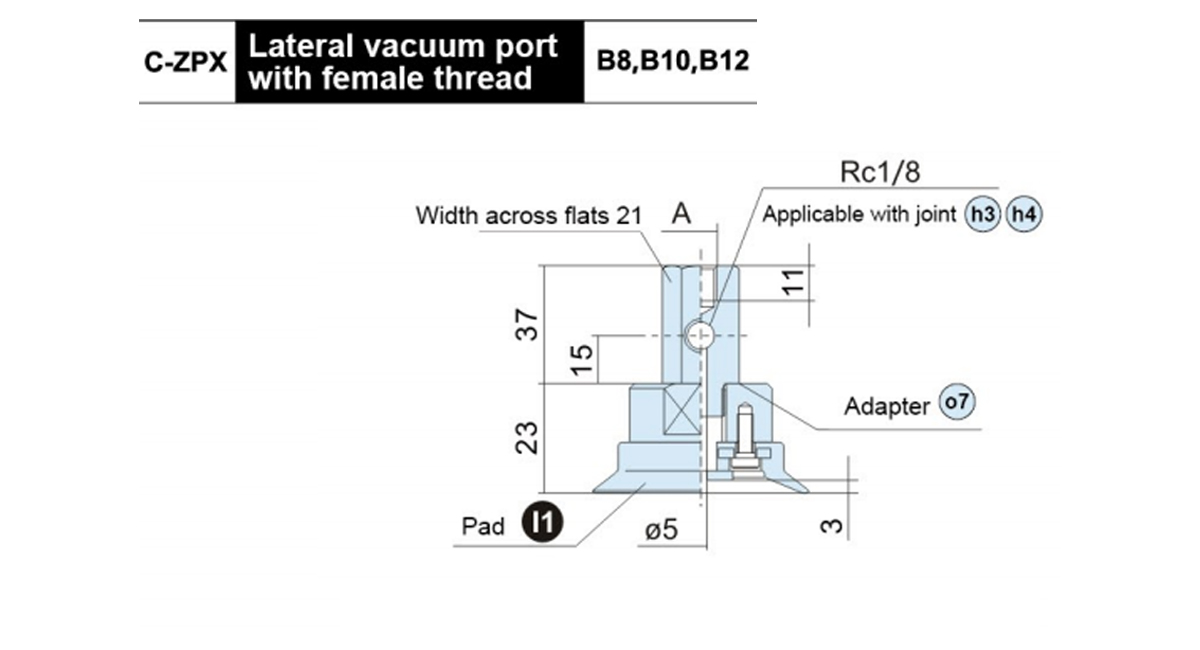

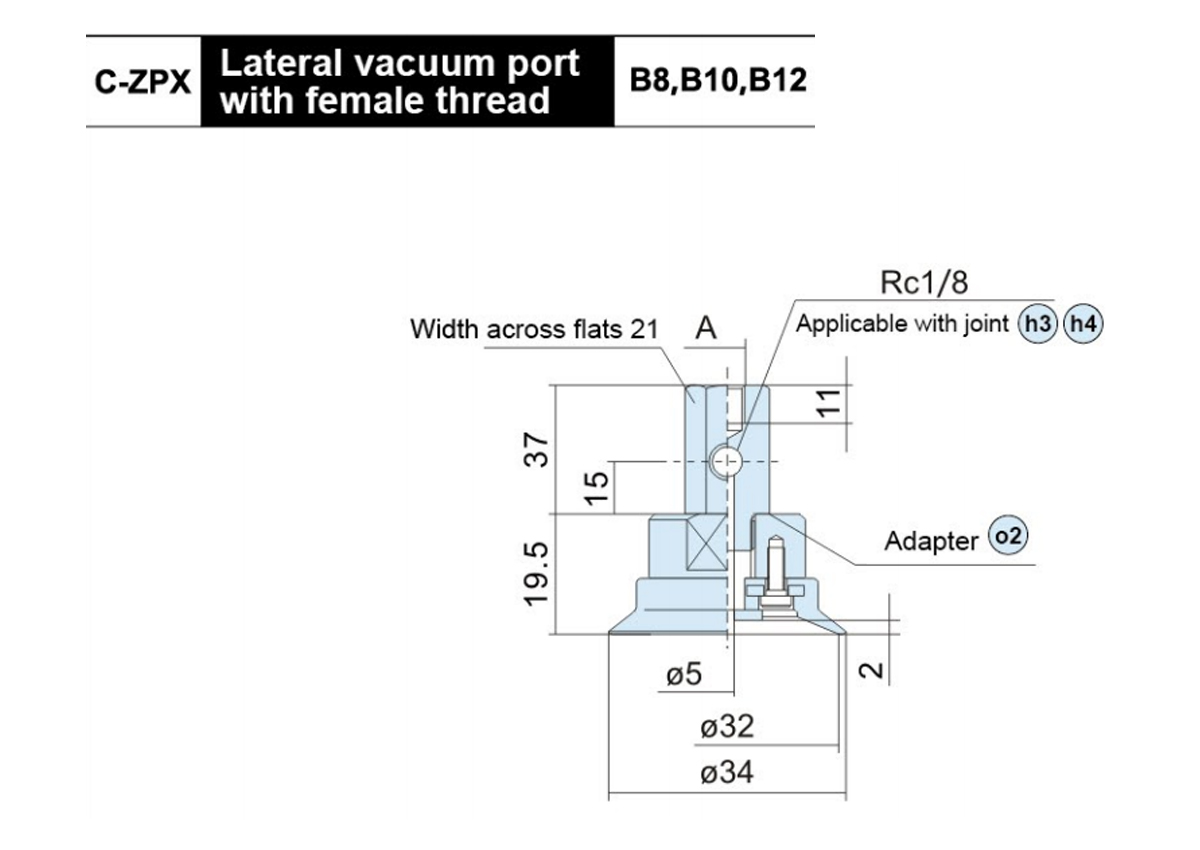

Model	A	Adaptor Model
C-ZPX32H □- B8	M8×1.25	ZPX0-B01-B8
C-ZPX32H □- B10	M10×1.5	ZPX0-B01-B10
C-ZPX32H □- B12	M12×1.75	ZPX0-B01-B12
□Pad material:NBR(N)S,Silicone(S)

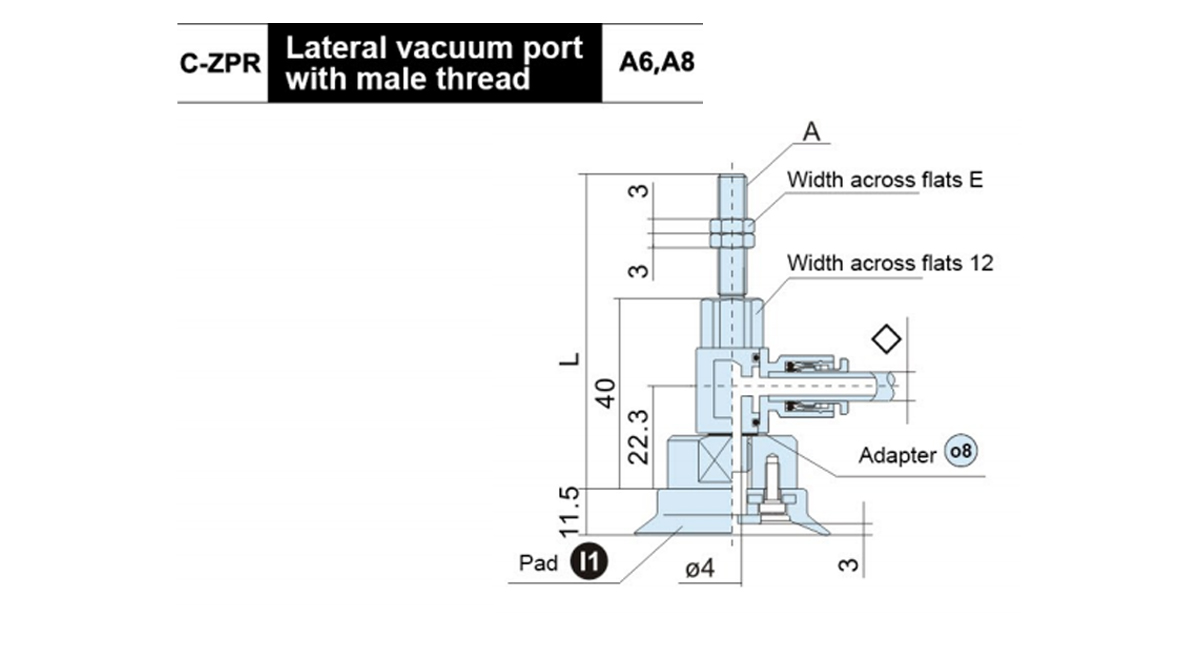

Model	A	E	L	Adaptor Model

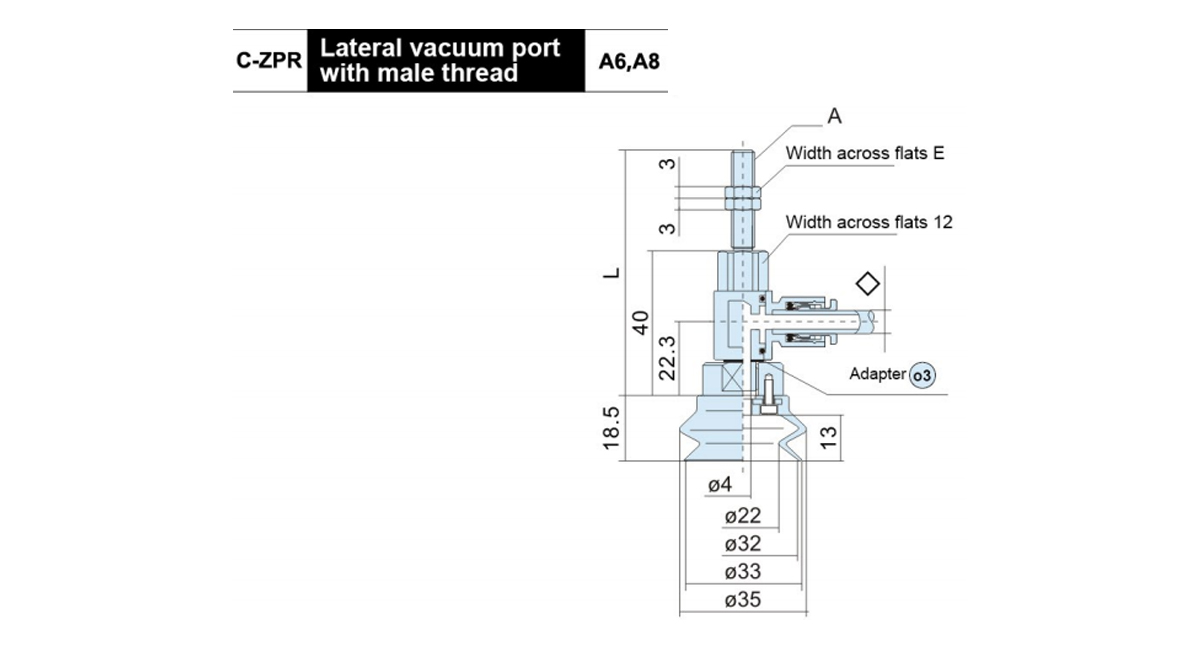

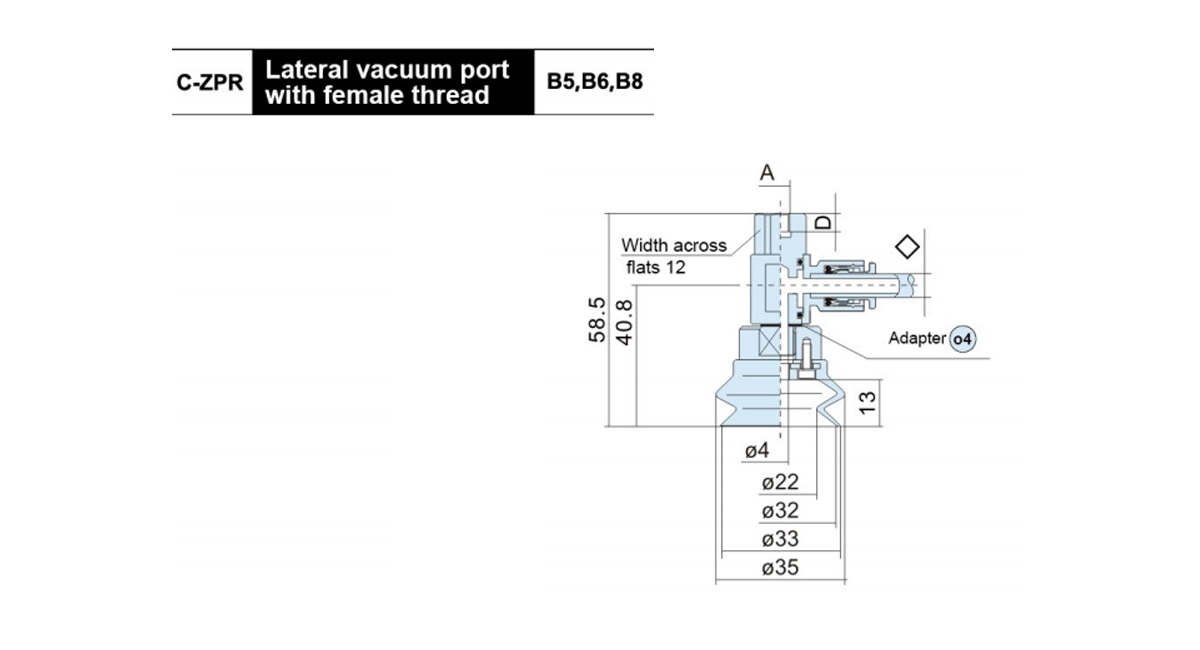

C-ZPR32H □-◇ -A6	M6×1.0	8	66	ZPROH-◇-A6
C-ZPR32H □-◇- A8	M8×1.0	12	56	ZPROH-◇-A8
□Pad material:NBR(N)S,Silicone(S) ◇Vacuum inlet connection:04,06,08

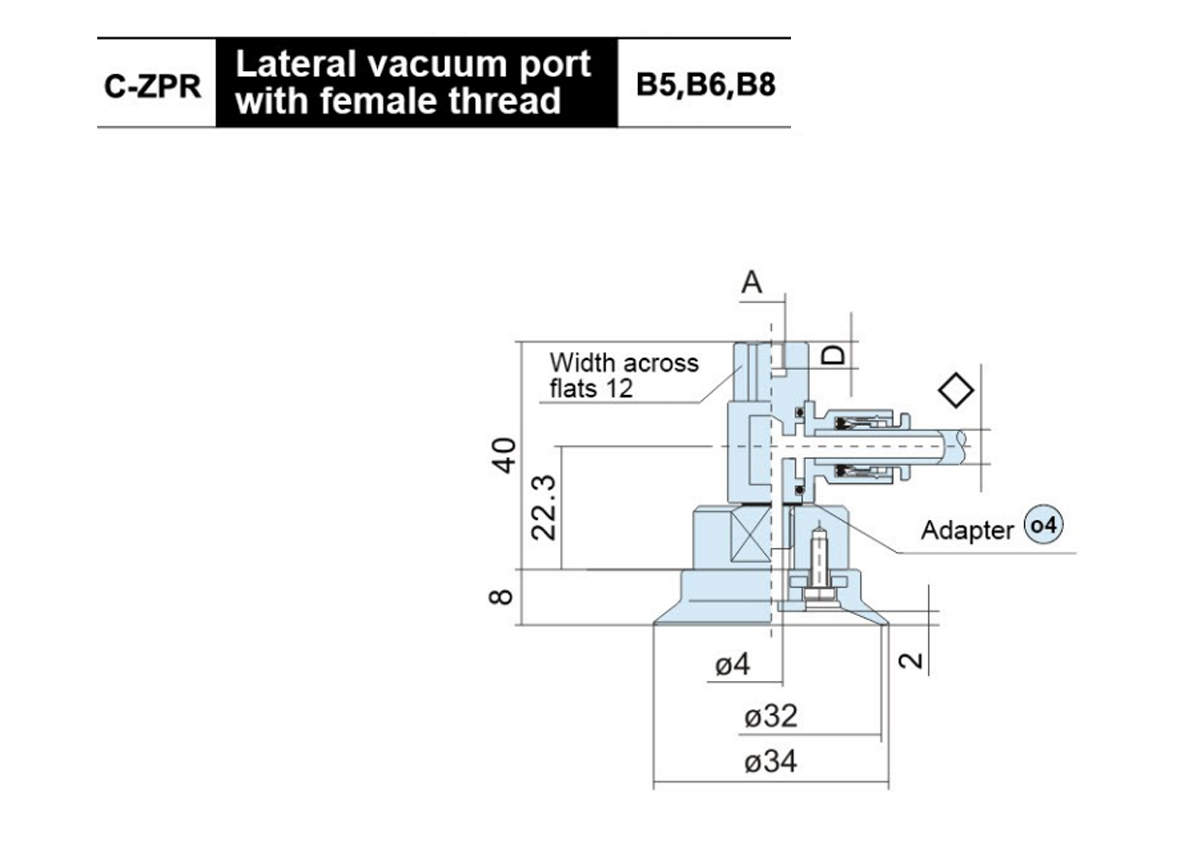

Model	A	D	Adaptor Model
C-ZPR32H □-◇- B5	M5×0.8	5	ZPROH-◇-B5
C-ZPR32H □-◇- B6	M6×1.0	6	ZPROH-◇-B6
C-ZPR32H □-◇- B8	M8×1.25	8	ZPROH-◇-B8
□Pad material:NBR(N)S,Silicone(S) ◇Vacuum inlet connection:04,06,08

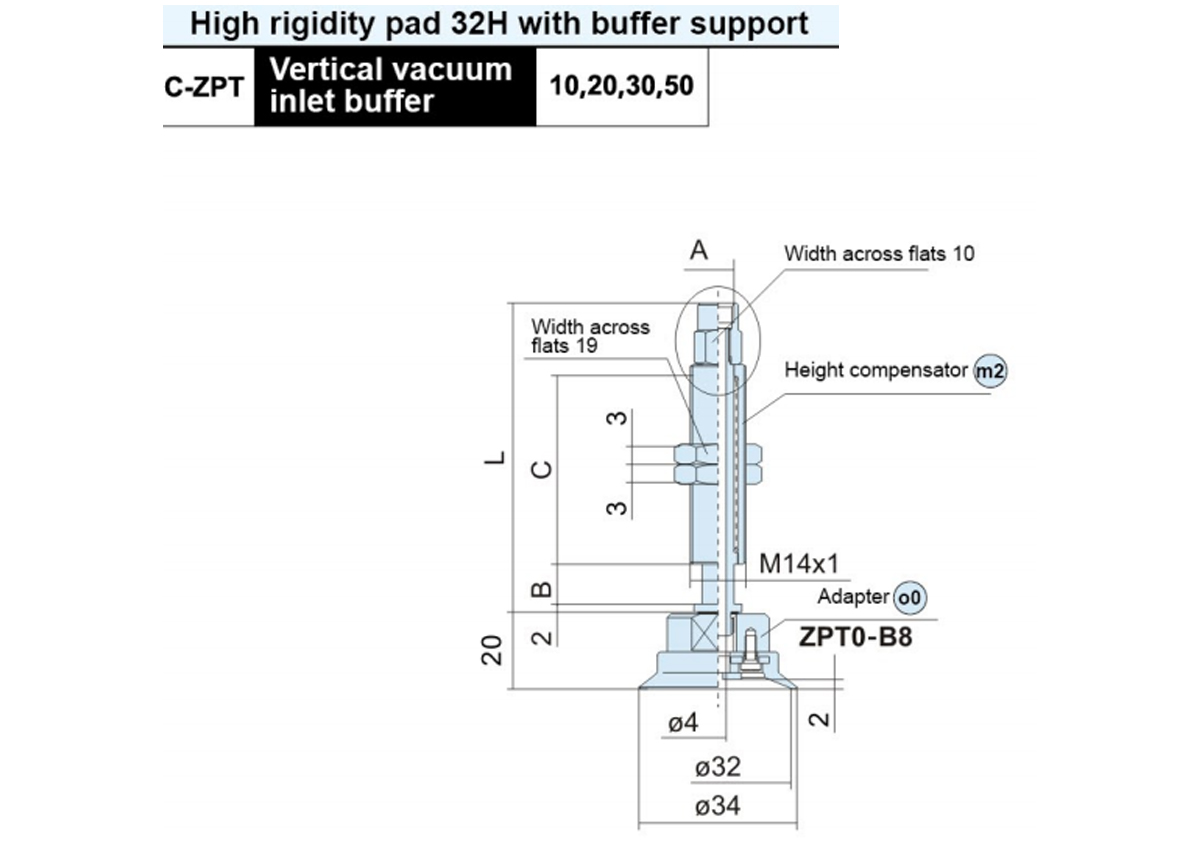

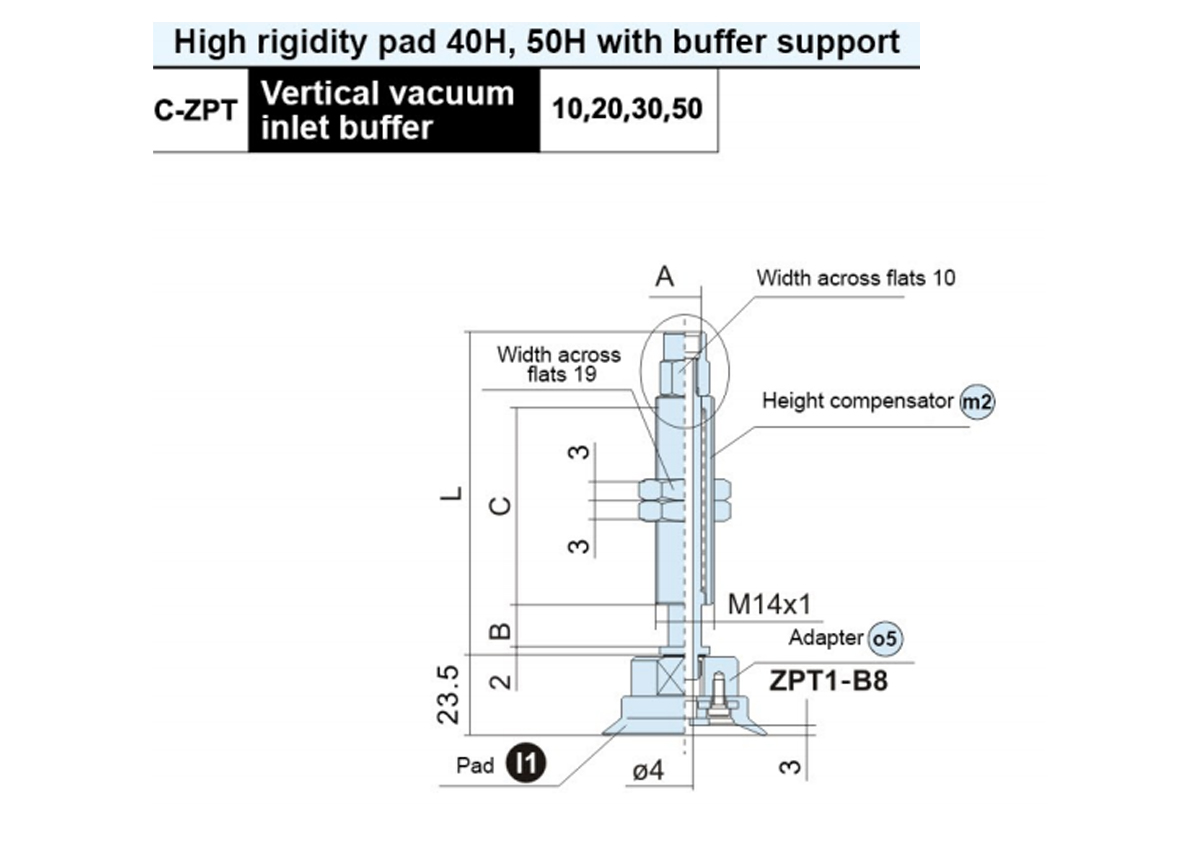

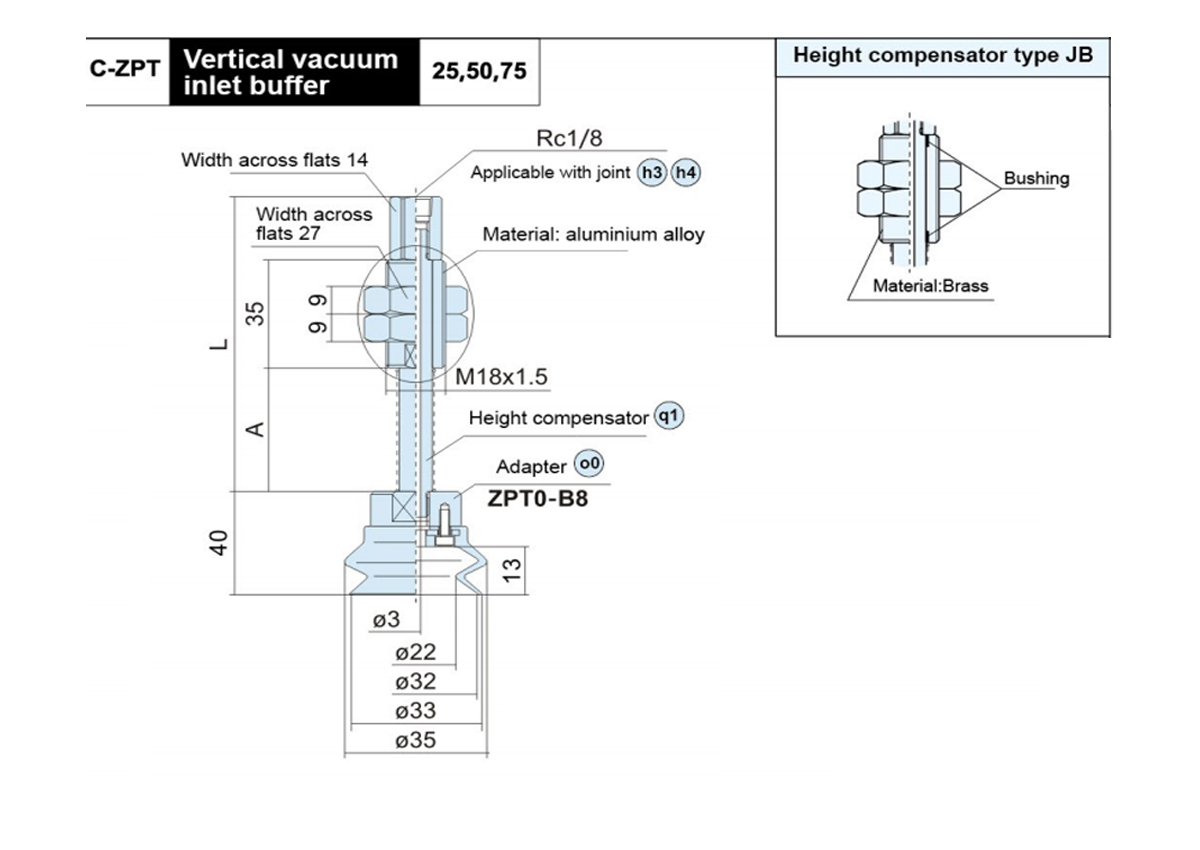

Model	A	B	C	L	m2 O0 Buffer Support Model
C-ZPT32H □● 10-B5-A14	M5×0.8	10	50	77	ZPT0-●10-B5-A14
C-ZPT32H □● 20-B5-A14		20		81	ZPT0-●20-B5-A14
C-ZPT32H □● 30-B5-A14		30		91	ZPT0-●30-B5-A14
C-ZPT32H □● 50-B5-A14		50	75	136	ZPT0-●50-B5-A14
C-ZPT32H □● 10-B01-A14	Rc1/8	10	50	78.5	ZPT0-●10-B01-A14
C-ZPT32H □● 20-B01-A14		20		84	ZPT0-●20-B01-A14
C-ZPT32H □● 30-B01-A14		30		94	ZPT0-●30-B01-A14
C-ZPT32H □● 50-B01-A14		50	75	139	ZPT0-●50-B01-A14
□Pad material:NBR(N)S,Silicone(S) ● Height compensator type:Rotative(J) Unable to rotate(K)

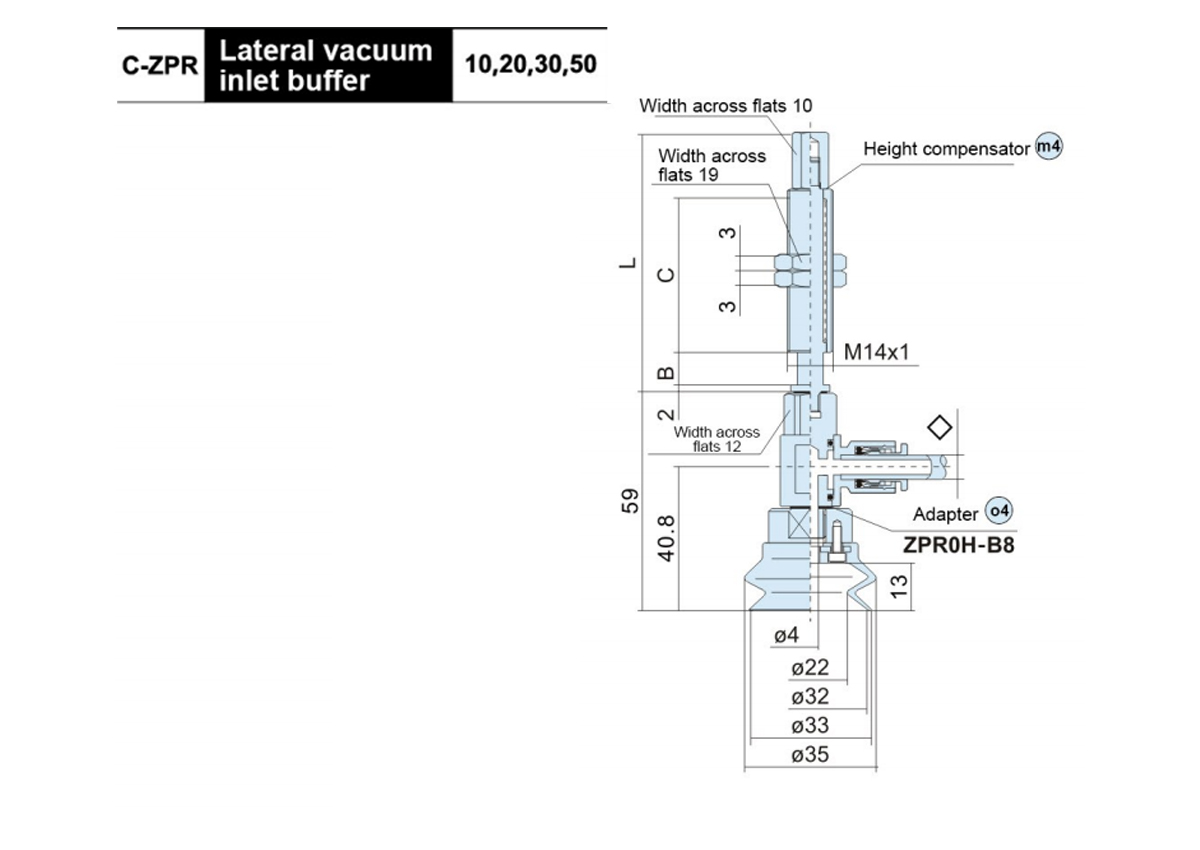

Model	B	C	L	m4 O4 Buffer Support Model

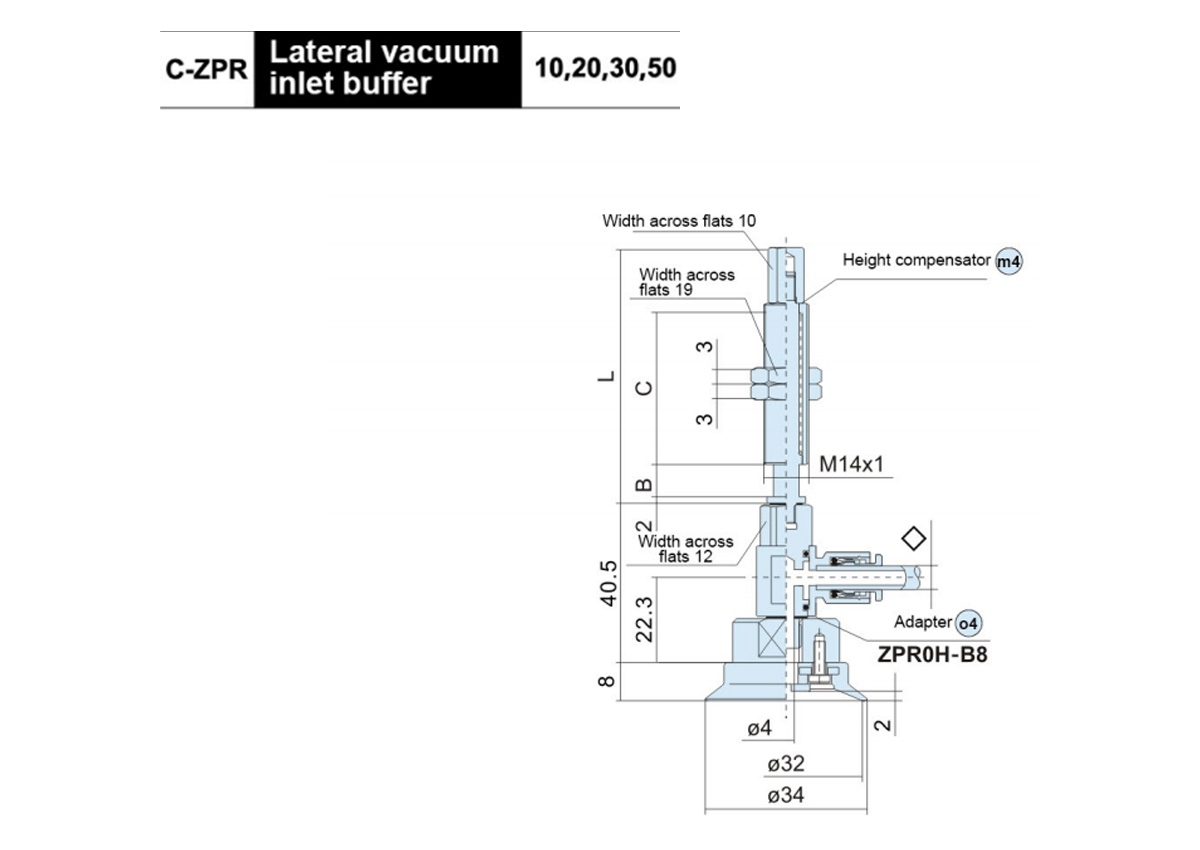

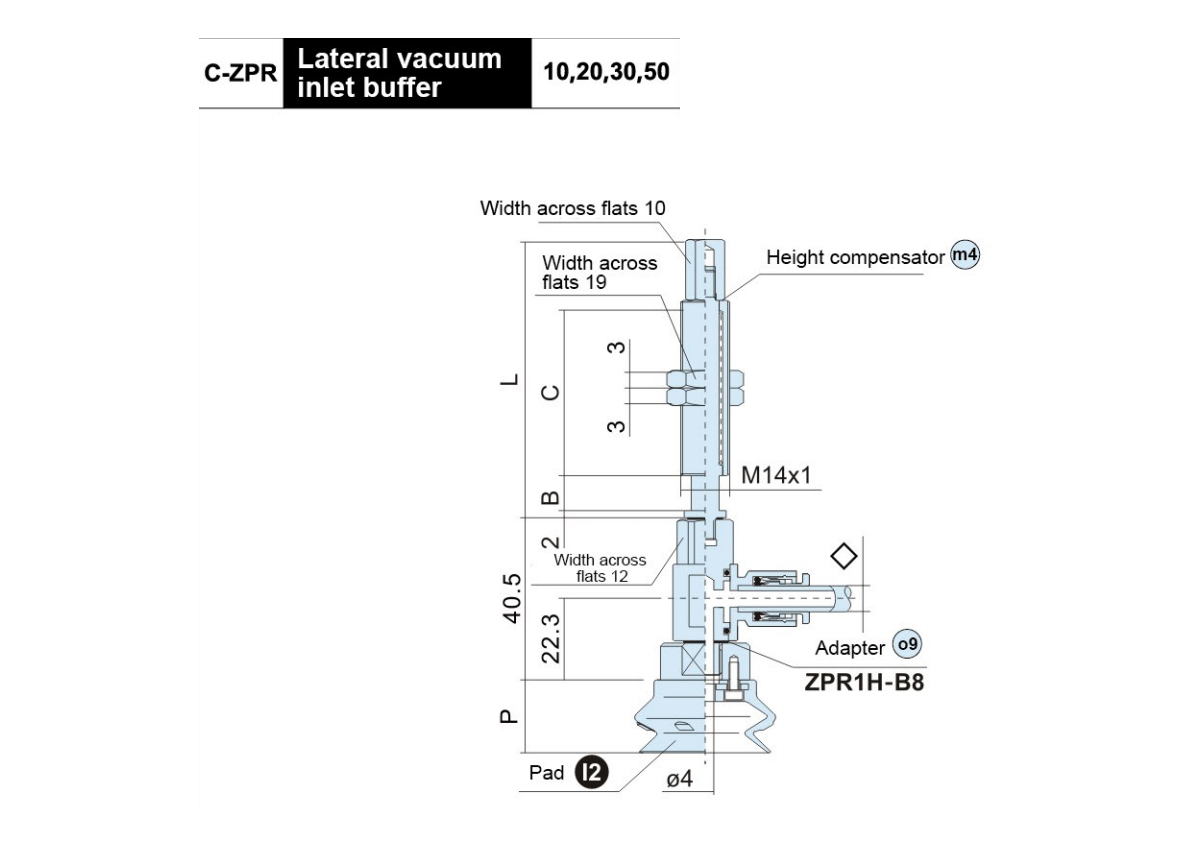

C-ZPR32H □● 10 -◇ -A14	10	50	80	ZPR0 -●10-◇-A14
C-ZPR32H □● 20 -◇- A14	20		77	ZPRO-●20-◇-A14
C-ZPR32H □● 30 -◇ -A14	30		87	ZPRO-●30-◇-A14
C-ZPR32H □● 50 -◇- A14	50	75	132	ZPR0- ●50-◇-A14
□ Pad material:NBR(N)S,Silicone(S) ◇ Vacuum inlet connection:04,06,08 ● Height compensator type:Rotative(J) Unable to rotate(K)

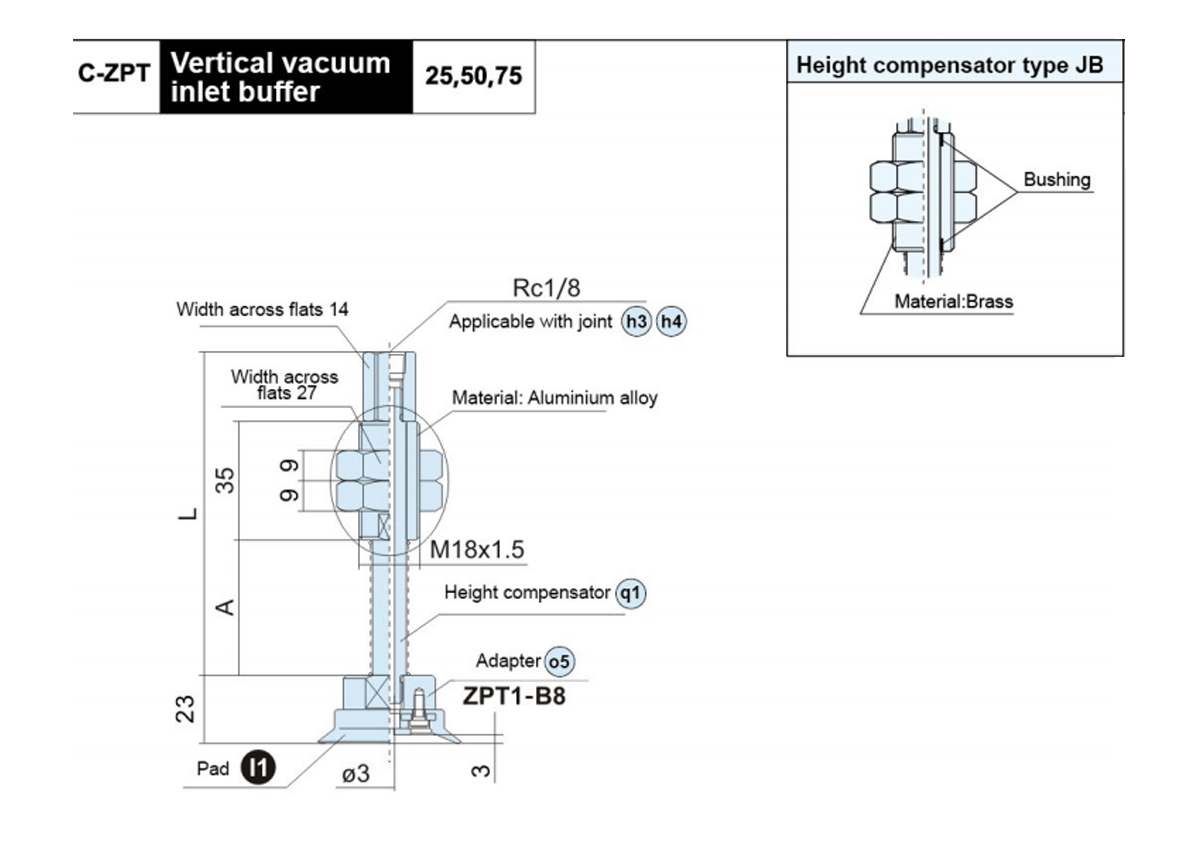

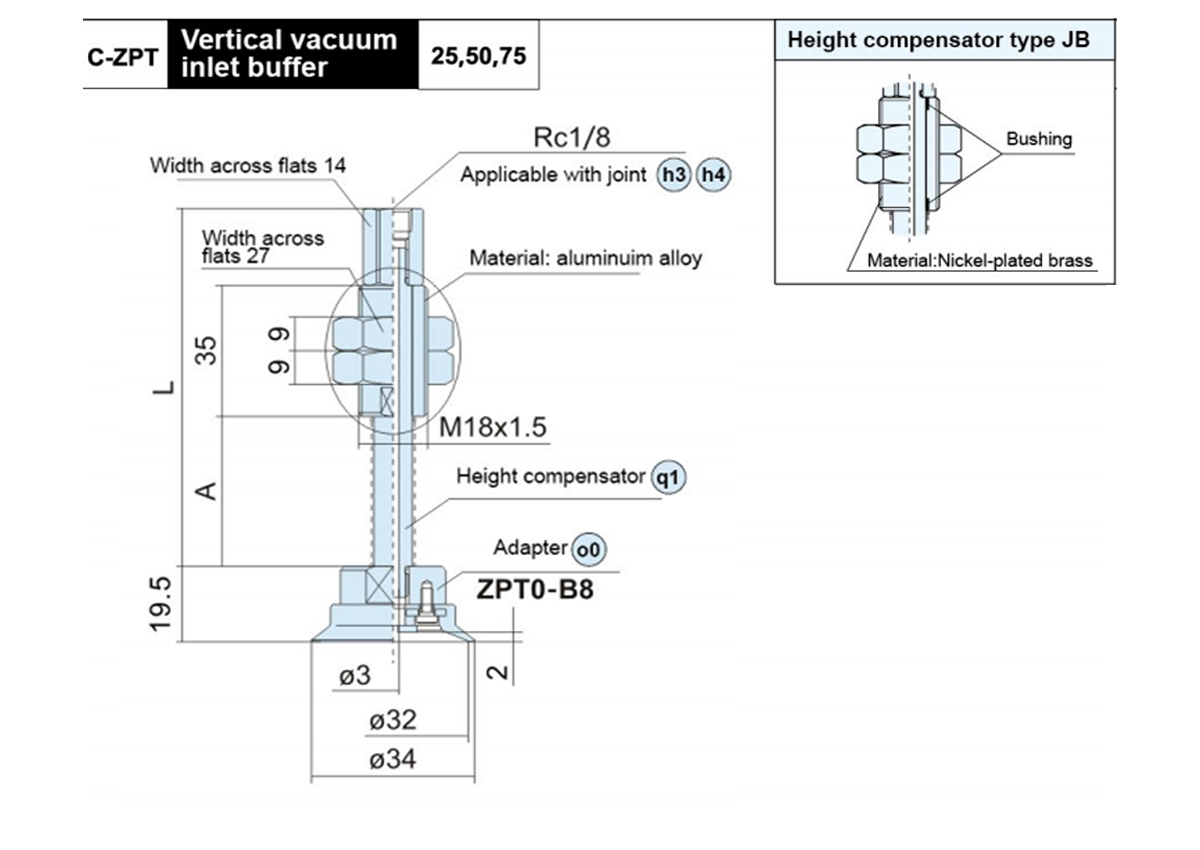

Model	A	L	q1 O0 Buffer Support Model

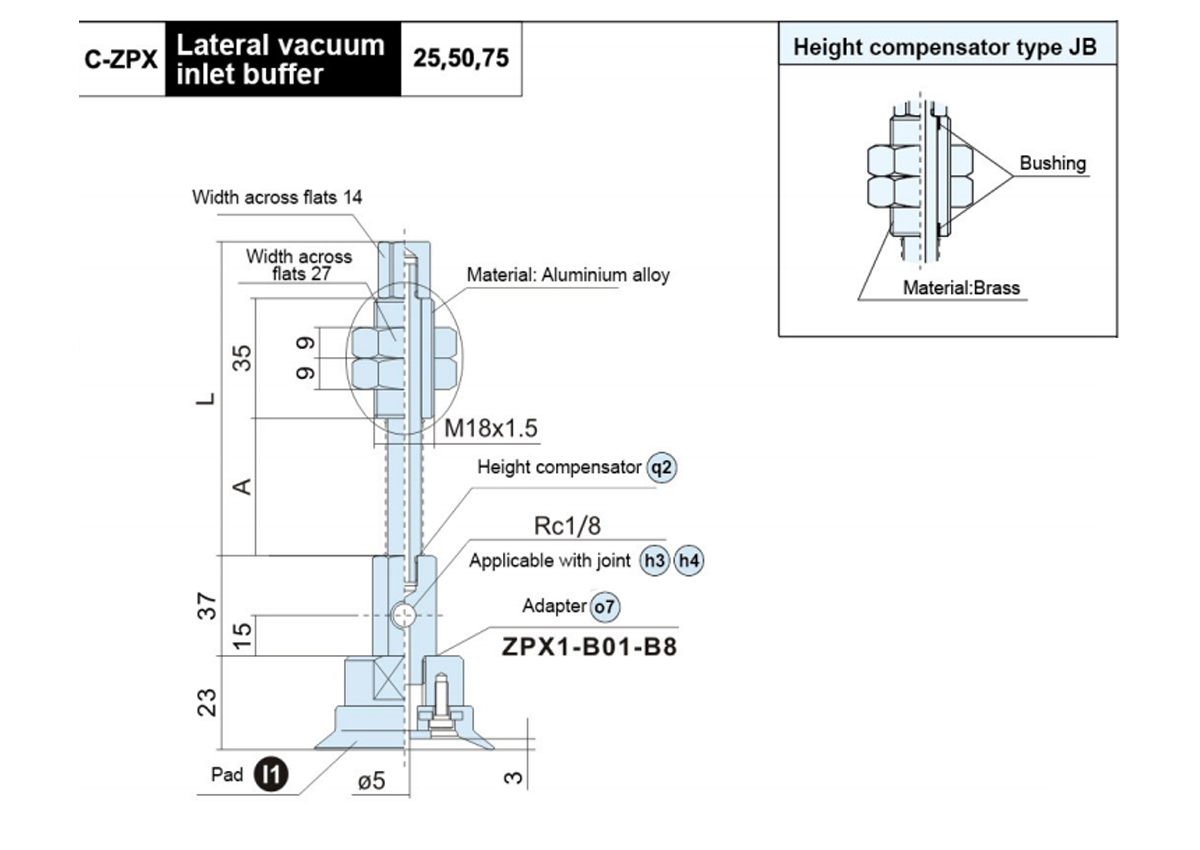

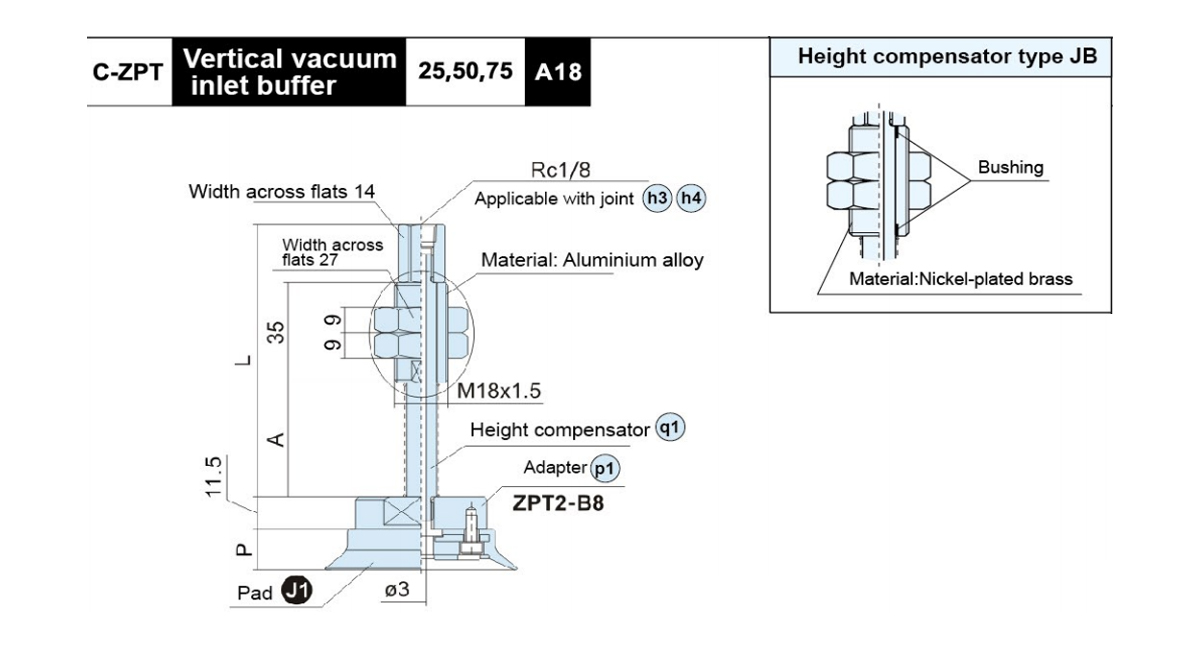

C-ZPT32H □● 25-B01-A18	40	95.5	ZPB0 ●25-B01-A18
C-ZPT32H □● 50-B01-A18	75	130.5	ZPBO ●50-B01-A18
C-ZPT32H □● 75-B01-A18	111	166.5	ZPB0 ●75-B01-A18
□ Pad material:NBR(N)S,Silicone(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

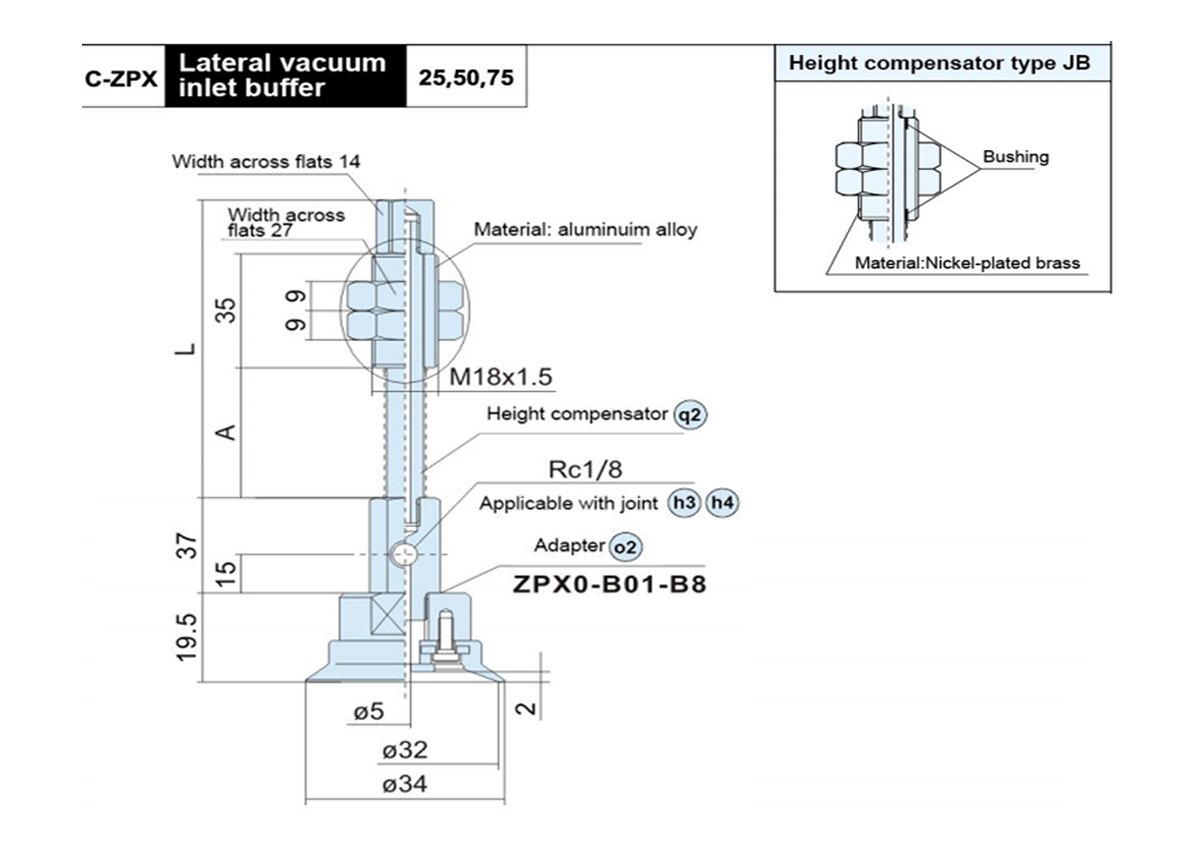

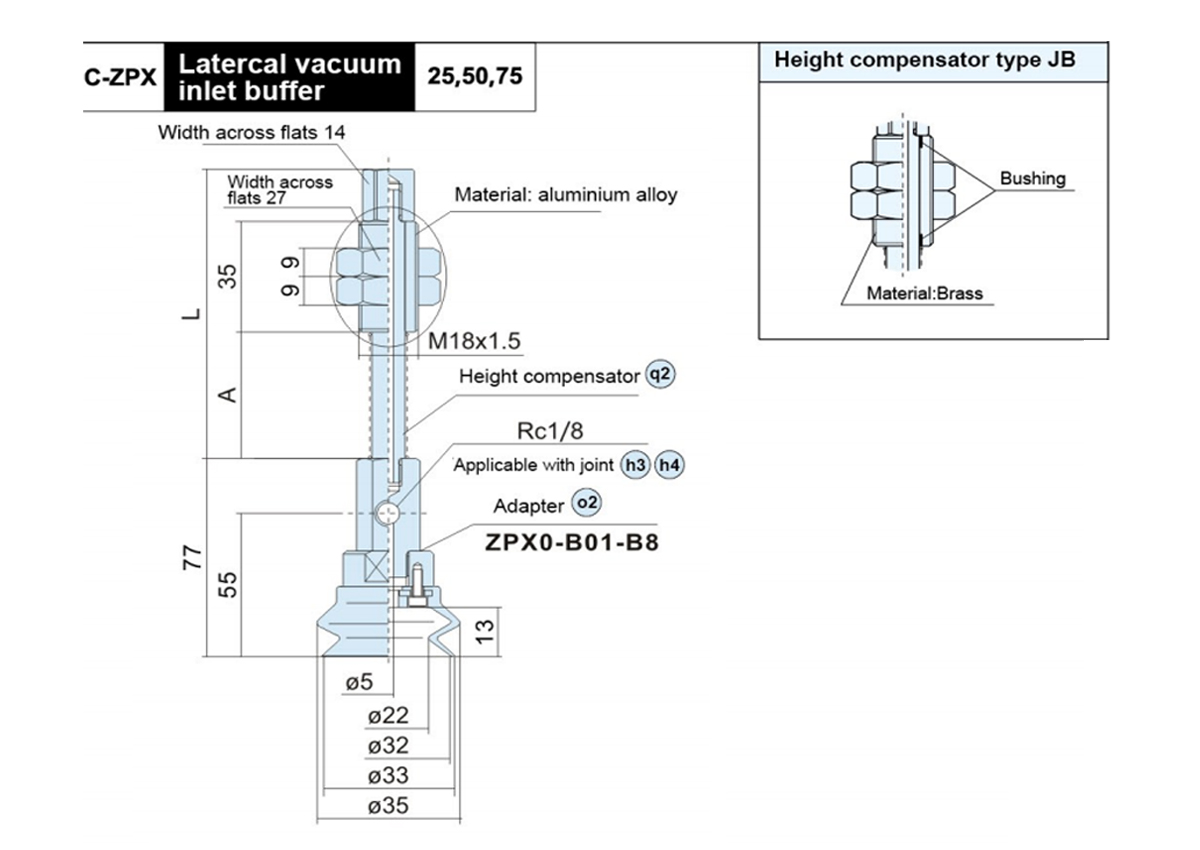

Model	A	L	q2 O2 Buffer Support Model

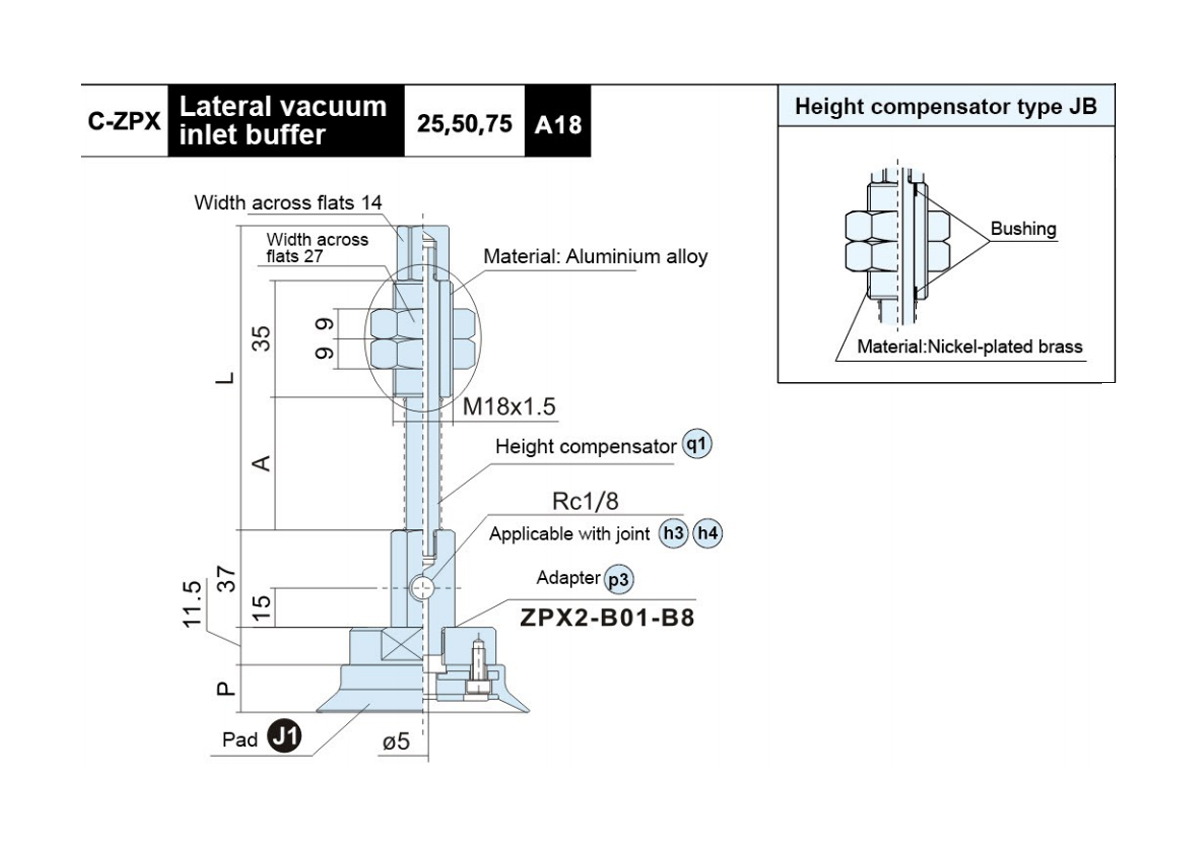

C-ZPX32H □● 25-B01-A18	40	91	ZPX0 ●25-B01-A18
C-ZPX32H □● 50-B01-A18	75	126	ZPX0 ●50-B01-A18
C-ZPX32H □● 75-B01-A18	111	162	ZPX0 ●75-B01-A18
□ Pad material:NBR(N)S,Silicone(S) ●Height compensator type:Aluminium alloy(J) Brass(JB)

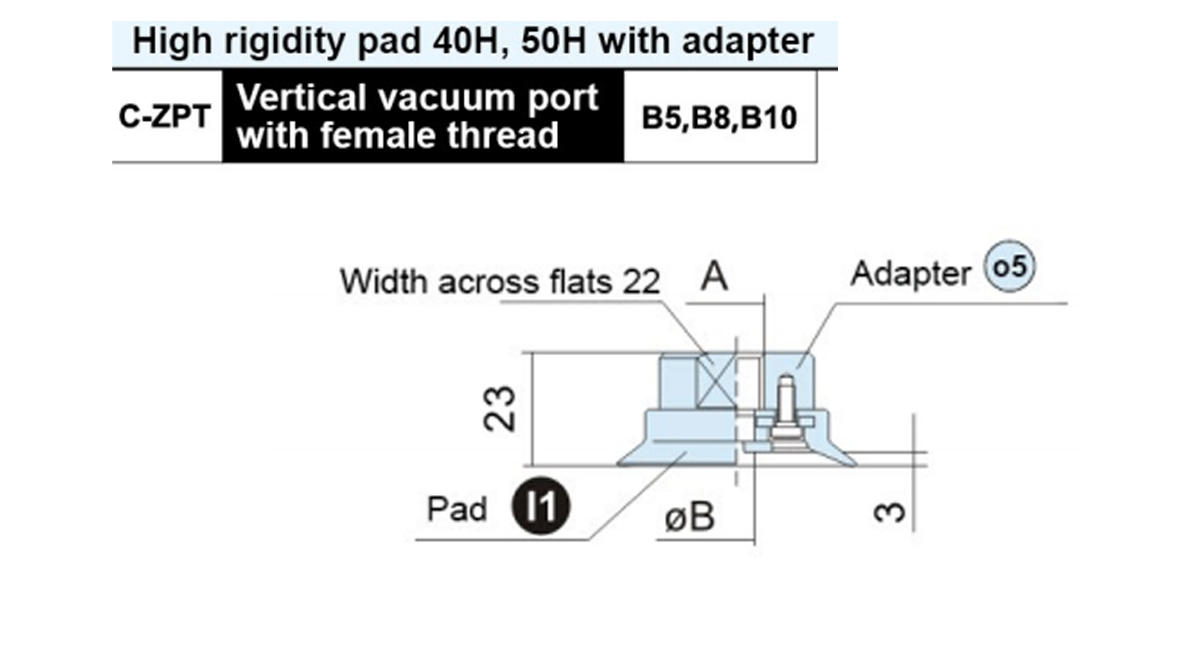

Model	A	ØB	Adaptor Model

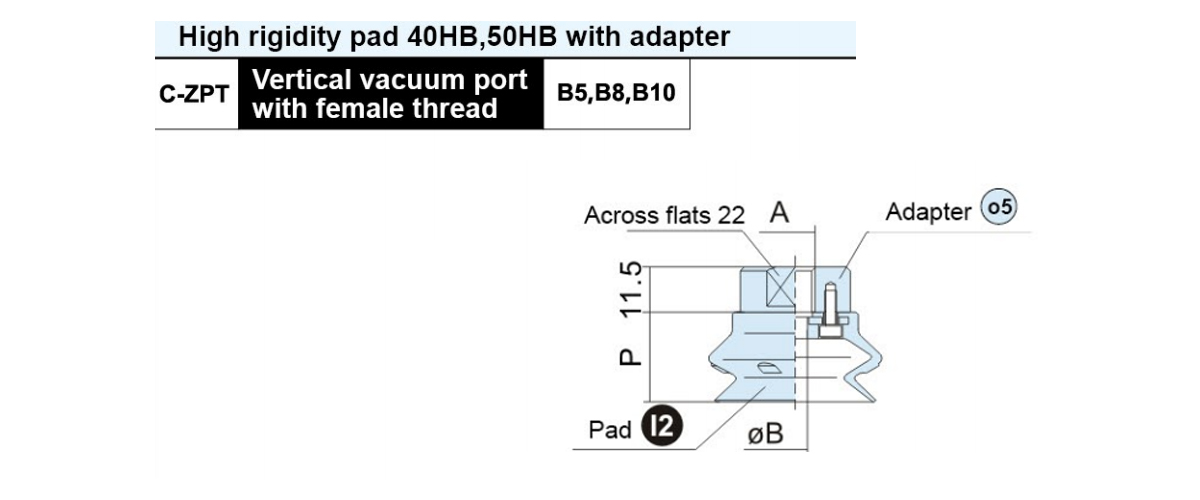

C-ZPT ○ H□- B5	M5×0.8	4.2	ZPT1-B5
C-ZPT ○ H□- B8	M8×1.25	5	ZPT1-B8
C-ZPT ○ H□- B10	M10×1.5	5	ZPT1-B10
○ Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S)

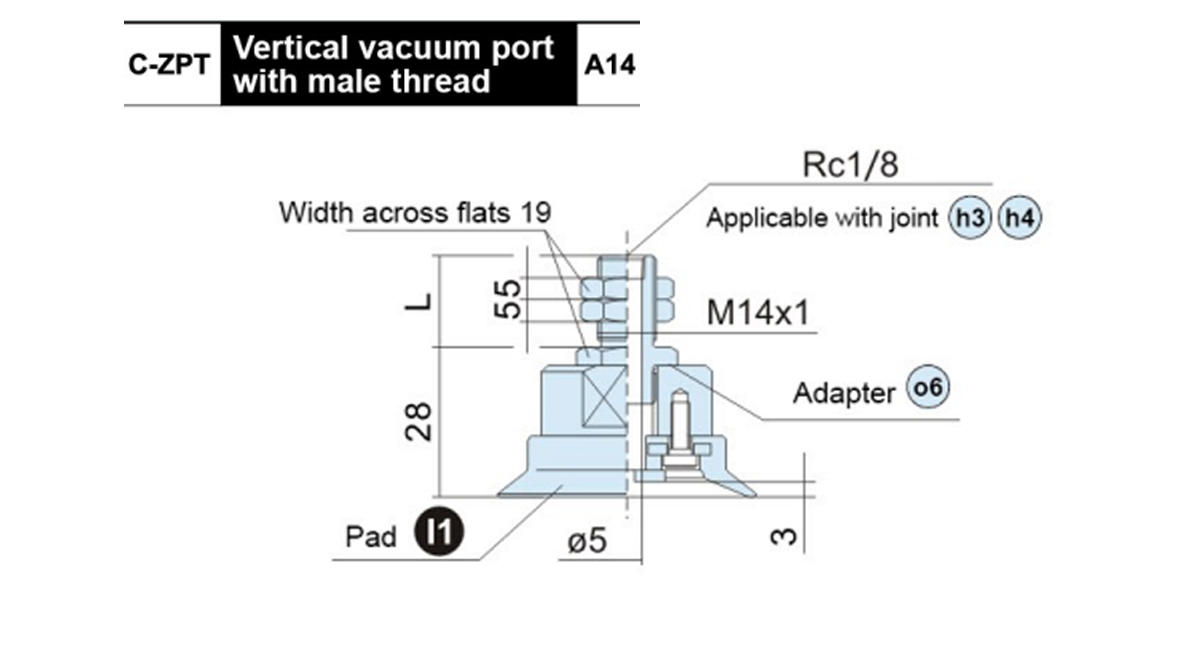

Model	L	Adaptor Model
C-ZPT ○ H□ -A14	25	ZPT1-A14
C-ZPT ○ H□- A14-3	40	ZPT1-A14-3
○ Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S)

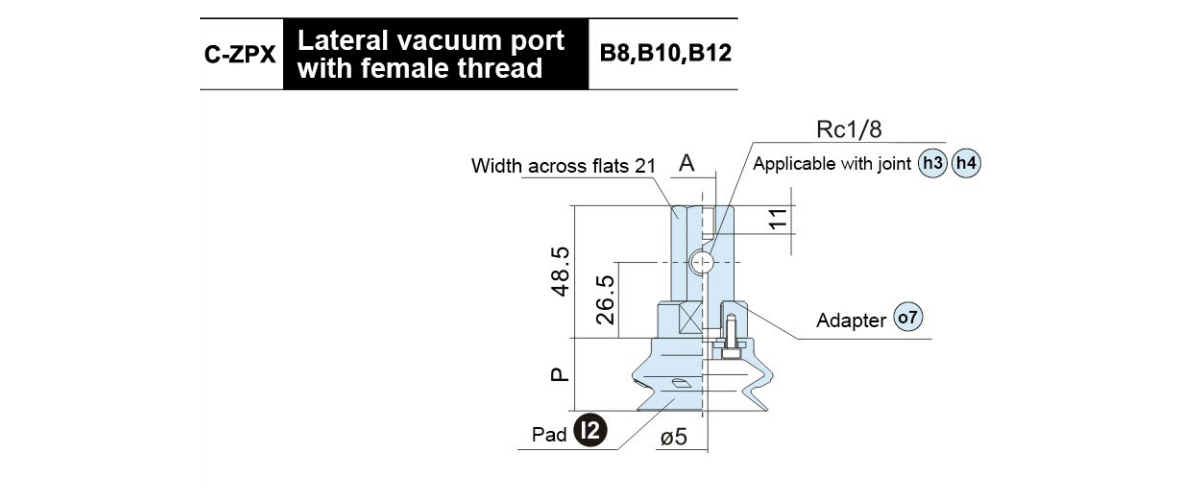

Model	A	Adaptor Model
C-ZPX ○ H □- B8	M8×1.25	ZPX1-B01-B8
C-ZPX ○ H □- B10	M10×1.5	ZPX1-B01-B10
C-ZPXH □- B12	M12×1.75	ZPX1-B01-B12
○Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S)

Model	A	E	L	Adaptor Model
C-ZPR ○ H □-◇ -A6	M6×1.0	8	66	ZPR1H -◇-A6
C-ZPR ○ H □-◇ -A8	M8×1.0	12	56	ZPR1H -◇-A8
○Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S) Vacuum inlet connection:06,08

Model	A	D	Adaptor Model

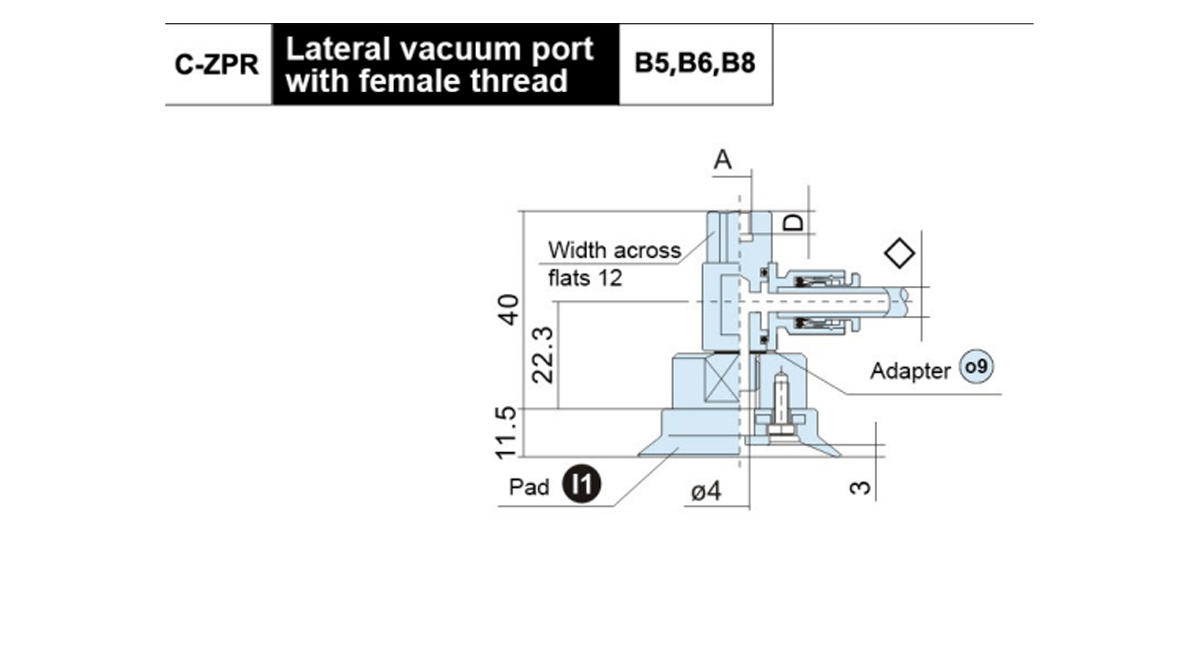

C-ZPR ○ H□-◇- B6	M6×1.0	6	ZPR1H -◇-B6
C-ZPR ○ H□-◇ -B8	M8×1.25	8	ZPR1H -◇-B8
○Pad diameter symbol:40,50 □ Pad material:NBR(N)Silicone rubber(S) ◇Vacuum inlet connection:06,08

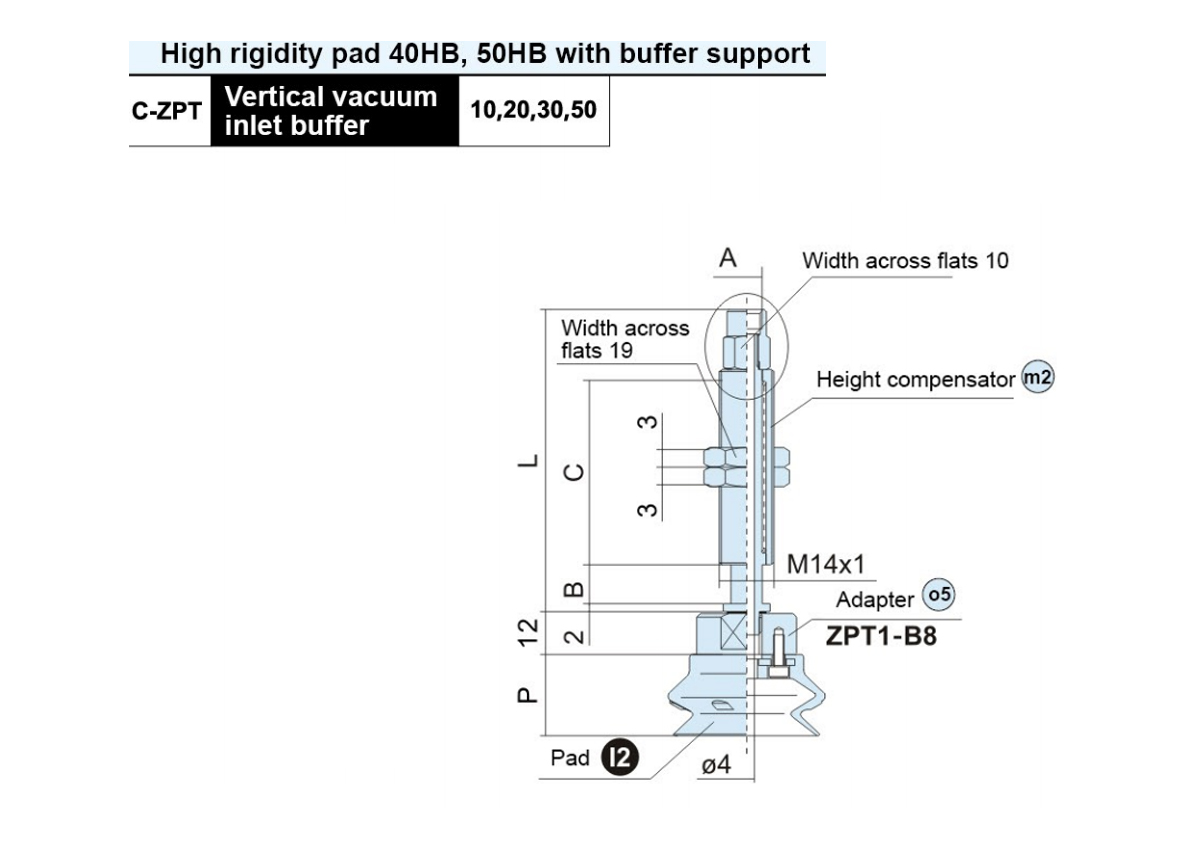

Model	A	B	C	L	m2 O5 Buffer Support Model
C-ZPT ○ H□● 10-B5-A14	M5×0.8	10	50	77	ZPT1-●10-B5-A14
C-ZPT ○ H□● 20-B5-A14		20		81	ZPT1-●20-B5-A14
C-ZPT ○ H□● 30-B5-A14		30		91	ZPT1-●30-B5-A14
C-ZPT ○ H□● 50-B5-A14		50	75	136	ZPT1-●50-B5-A14
C-ZPT ○ H□● 10-B01-A14	Rc1/8	10	50	78.5	ZPT1-●10-B01-A14
C-ZPT ○ H□● 20-B01-A14		20		84	ZPT1-●20-B01-A14
C-ZPT ○H□● 30-B01-A14		30		94	ZPT1-●30-B01-A14
C-ZPT ○ H □● 50-B01-A14		50	75	139	ZPT1-●50-B01-A14
○Pad diameter symbol:40,50 □Pad material:NBR(N)S,Silicone rubber(S) ● Height compensator type:Rotative(J),Unable to rotate(K)

Model	B	C	L	m4 O9 Buffer Support Model

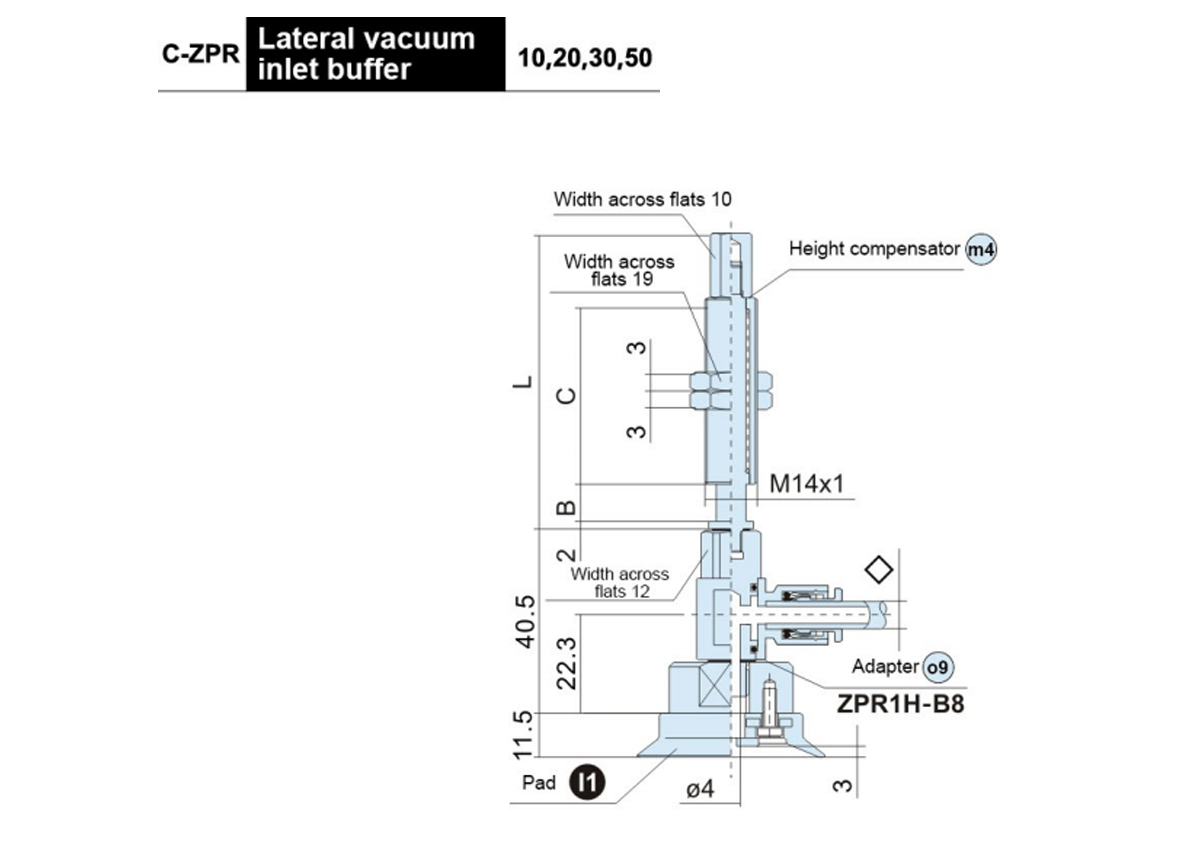

C-ZPR ○ H□● 10 -◇- A14	10	50	80	ZPR1 -●10-◇ -A14
C-ZPR ○ H□● 20 -◇ -A14	20		77	ZPR1-●20-◇-A14
C-ZPR ○ H□● 30- ◇ -A14	30		87	ZPR1-●30-◇-A14
C-ZPR ○ H □● 50 -◇ -A14	50	75	132	ZPR1-●50-◇-A14
○Pad diameter symbol:40,50 □ Pad material:NBR(N)S,Silicone rubber(S) ◇ Vacuum inlet connection:06,08 ●Height compensator type:Rotative(J),Unable to rotate(K)

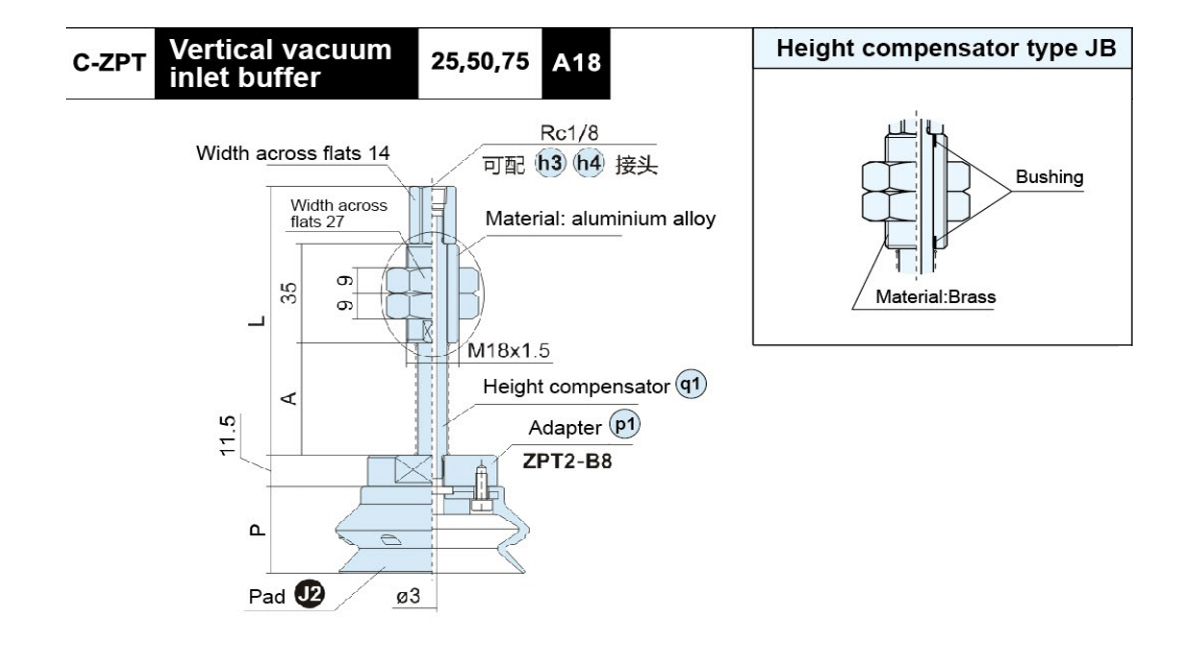

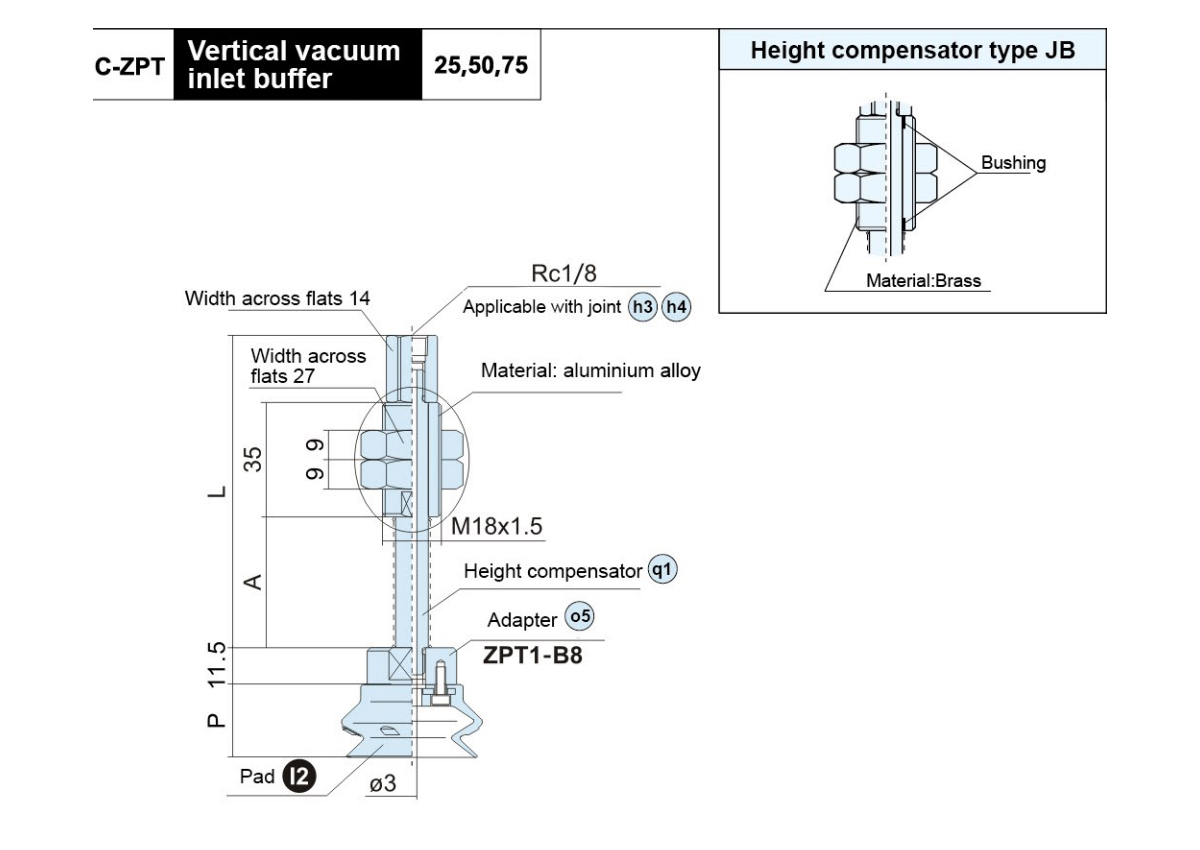

Model	A	L	q1 O5 Buffer Support Model
C-ZPT ○ H□● 25-B01-A18	40	95.5	ZPB1 ●25-B01-A18
C-ZPT ○ H□● 50-B01-A18	75	130.5	ZPB1 ●50-B01-A18
C-ZPT ○ H□● 75-B01-A18	111	166.5	ZPB1 ●75-B01-A18
○Pad diameter symbol:40,50 □ Pad material:NBR(N)S,Silicone rubber(S) Height compensator type:Aluminium alloy(J) Brass(JB)

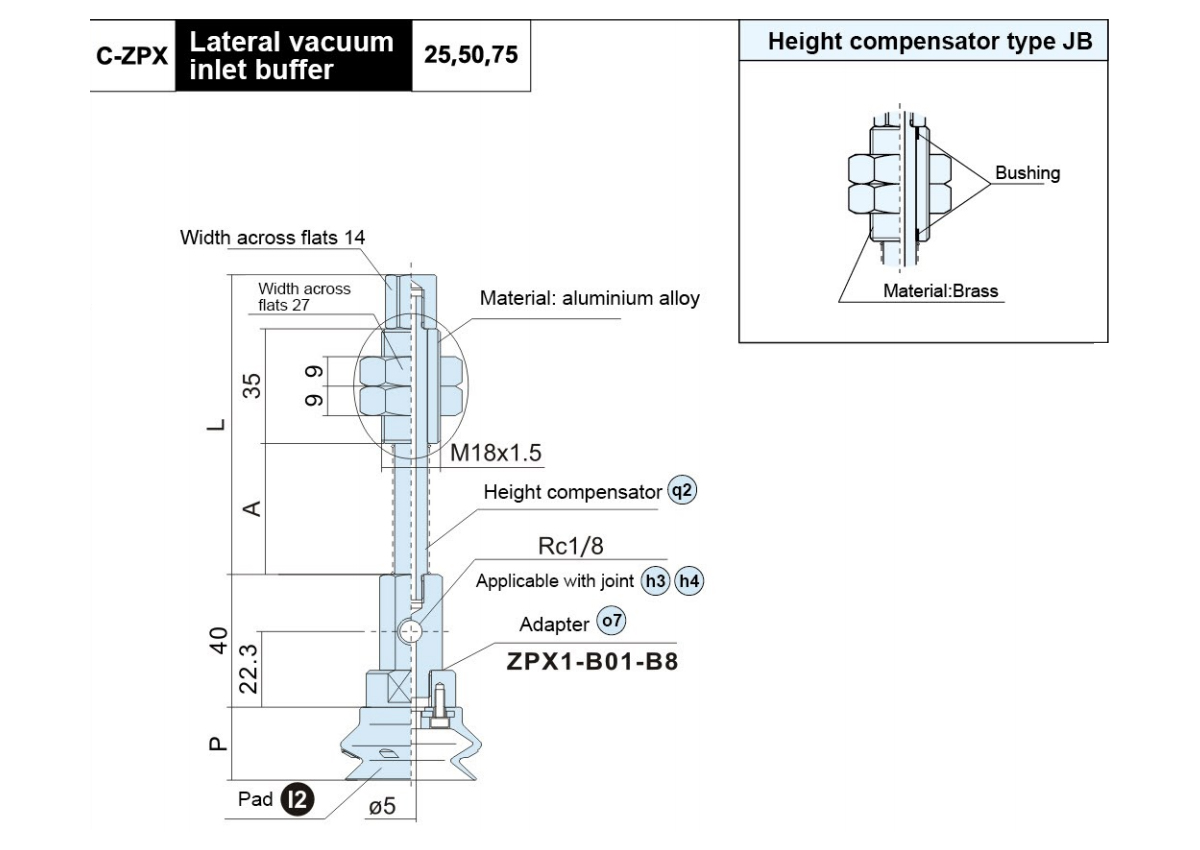

Model	A	L	q2 O7 Buffer Support Model
C-ZPX ○ H□● 25-B01-A18	40	91	ZPX1 ●25-B01-A18
C-ZPX ○ H□● 50-B01-A18	75	126	ZPX1 ●50-B01-A18
C-ZPX ○ H □● 75-B01-A18	111	162	ZPX1 ●75-B01-A18
○Pad diameter symbol:40,50 □ Pad material:NBR(N)S,Silicone rubber(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

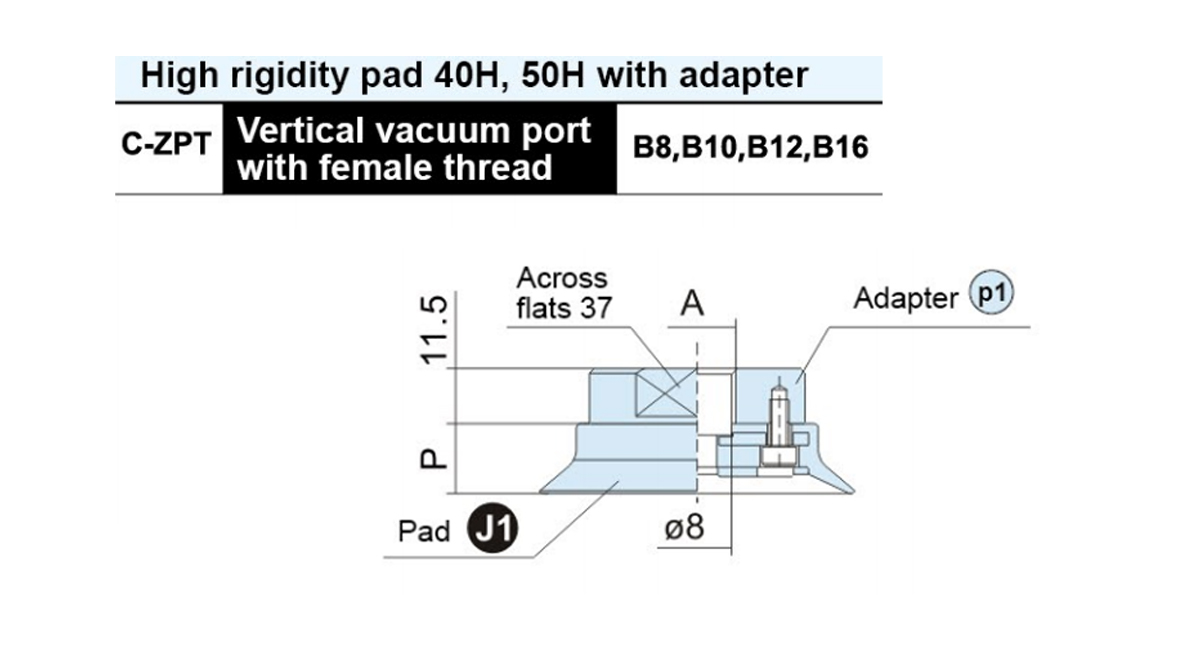

Model	A	Pad Diameter		P	Adaptor Model
		63	80
C-ZPT ○ H□-B8	M8×1.25	14.5	16.5		ZPT2-B8
C-ZPT ○ H□-B10	M10×1.5				ZPT2-B10
C-ZPT○H□-B12	M12×1.75				ZPT2-B12
C-ZPT ○ H□-B16	M16×1.5				ZPT2-B16
○ Pad diameter symbol:63,80 □Pad material:NBR(N),Silicone rubber(S)

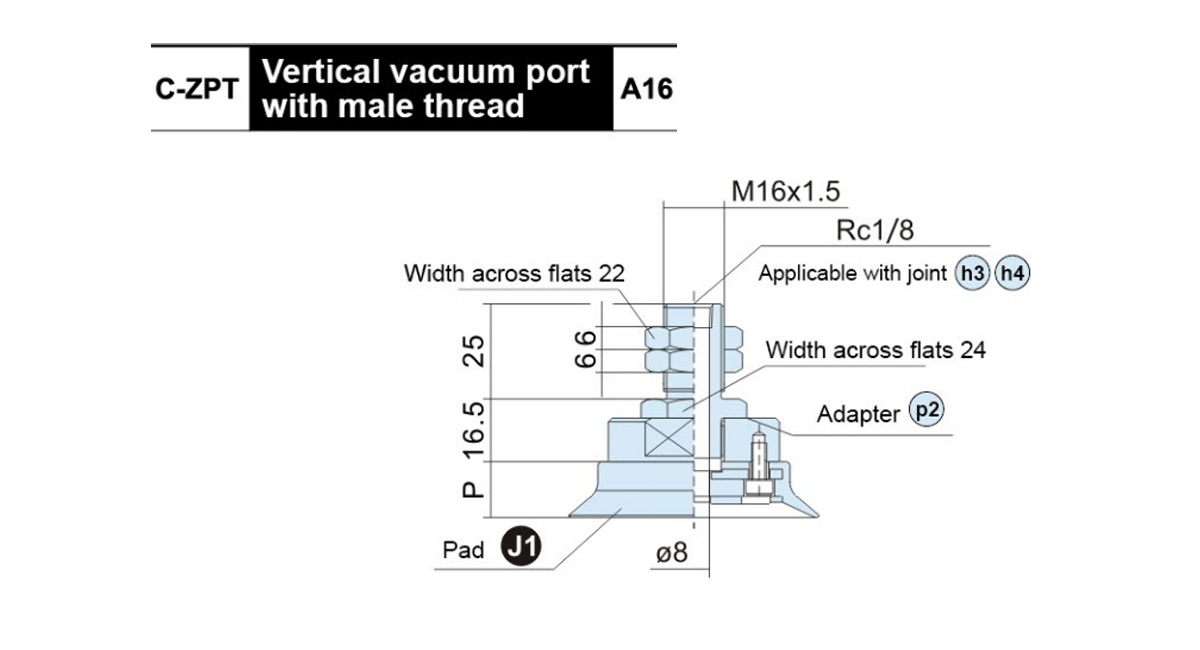

Model	P	Adaptor Model

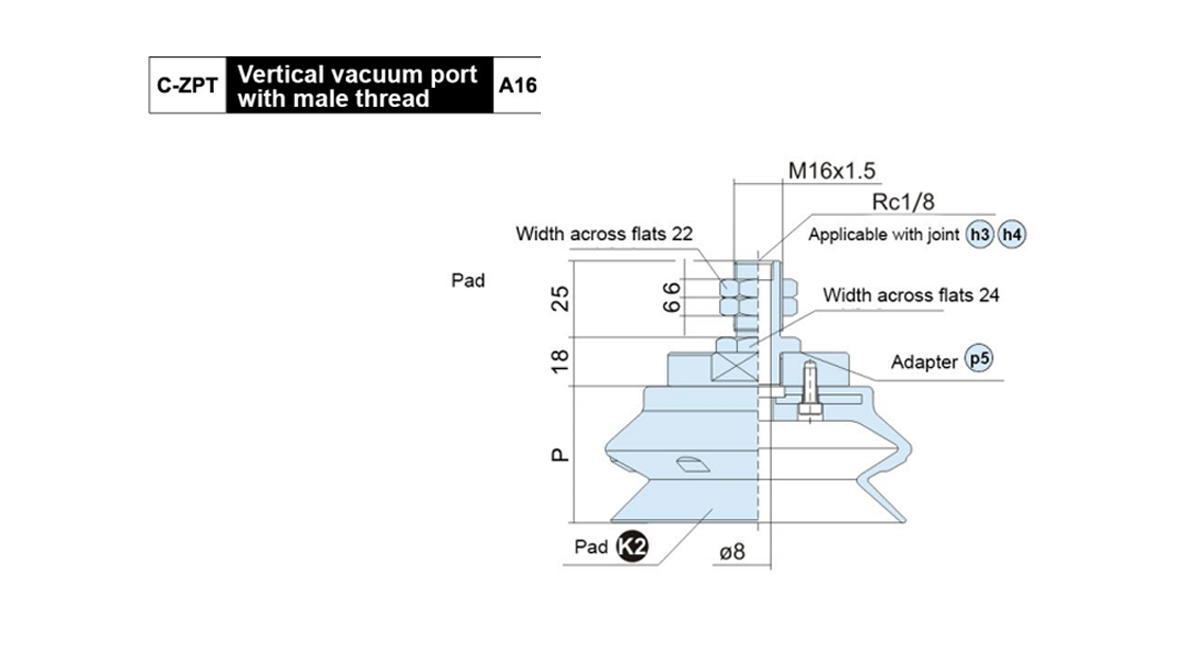

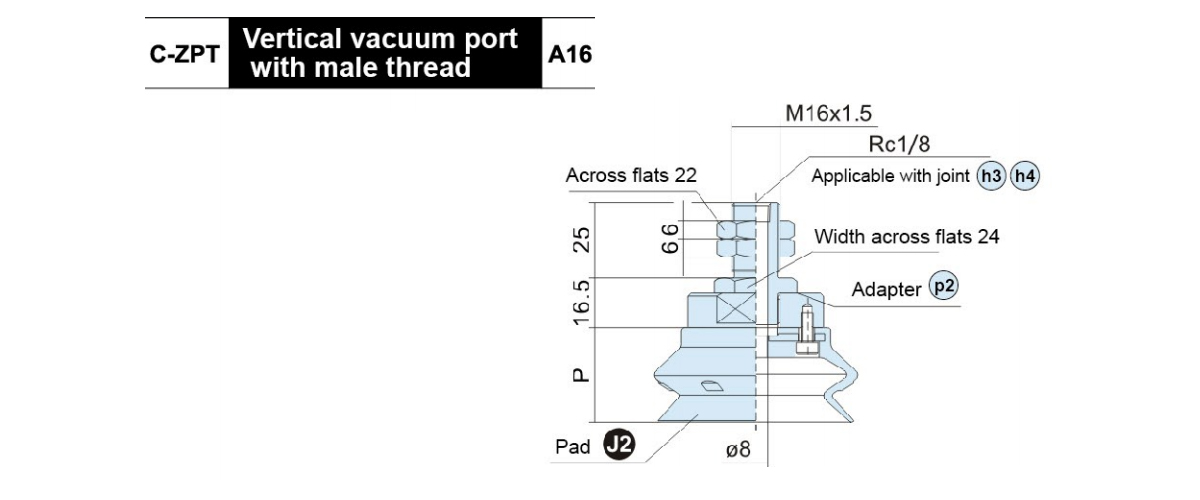

C-ZPT63H □- A16	14.5	ZPT2-A16
C-ZPT80H □-A16	16.5	ZPT2-A16
□ Pad material:NBR(N),Silicone rubber(S)

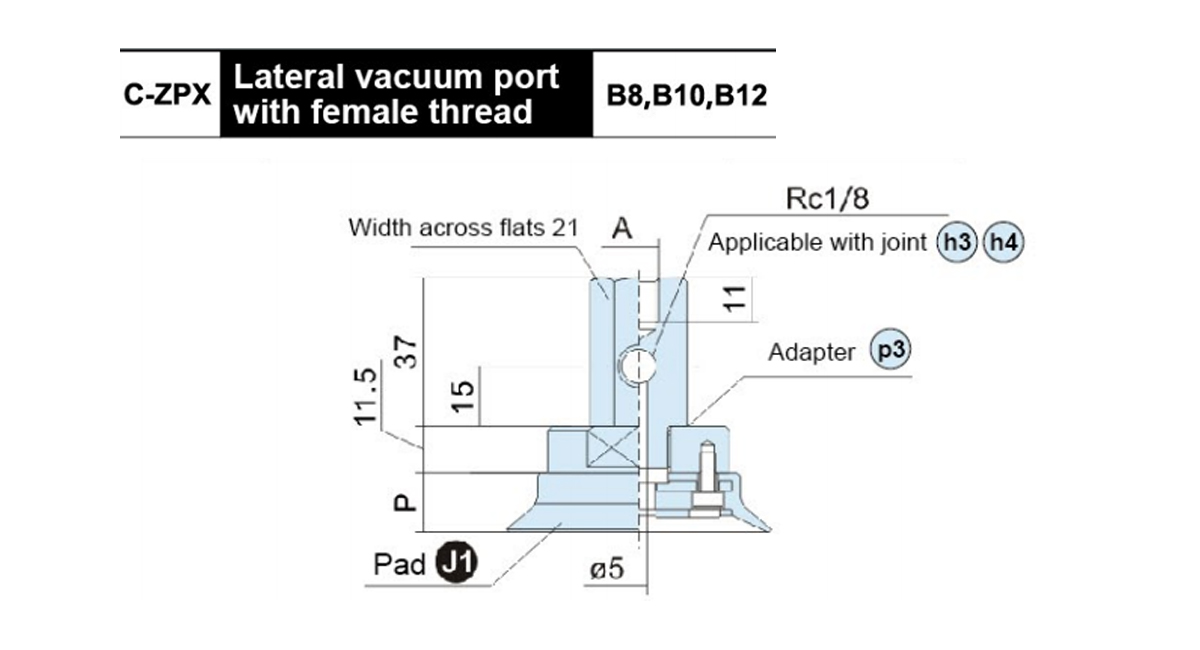

Model	A	Pad Diameter P
		63	80
C-ZPX ○ H□- B01-B8	M8×1.25	14.5	16.5
C-ZPX ○ H□- B01-B10	M10×1.5
C-ZPX ○ H □- B01-B12	M12×1.75
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	Pad Diameter		P	q1 P1 Buffer Support Model
			63	80
C-ZPT ○ H□● 25-B01-A18	40	95.5	14.5	16.5		ZPB2 ● 25-B01-A18
C-ZPT ○ H□● 50-B01-A18	75	130.5				ZPB2 ●50-B01-A18
C-ZPT ○ H□● 75-B01-A18	111	166.5				ZPB2 ● 75-B01-A18
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

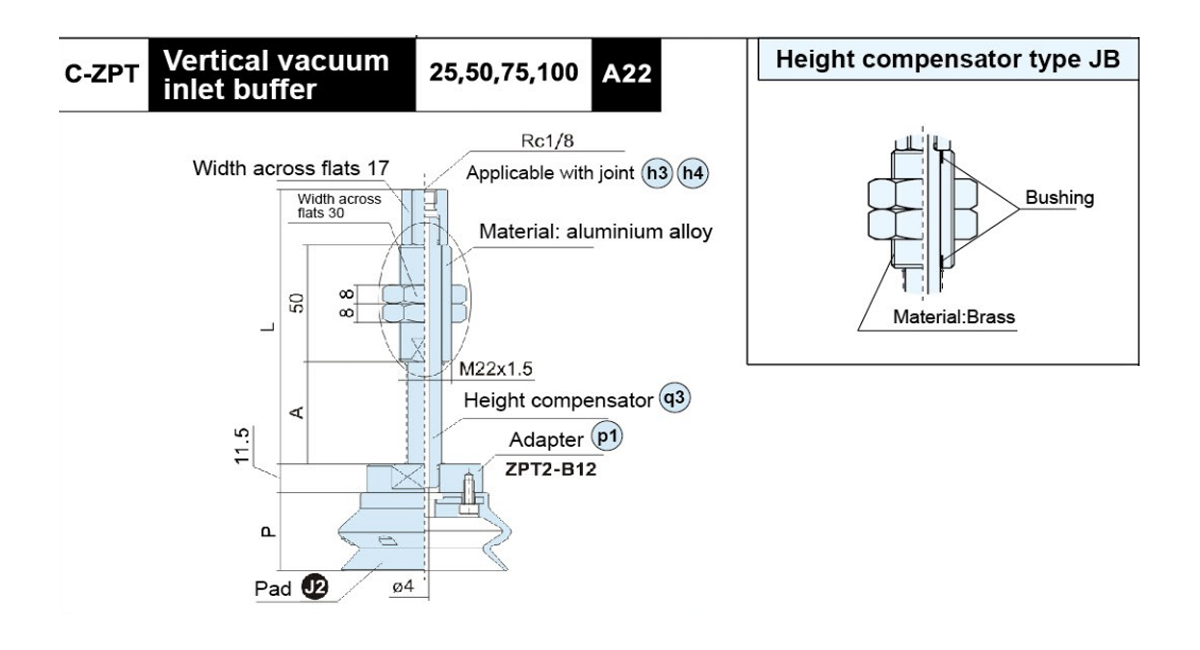

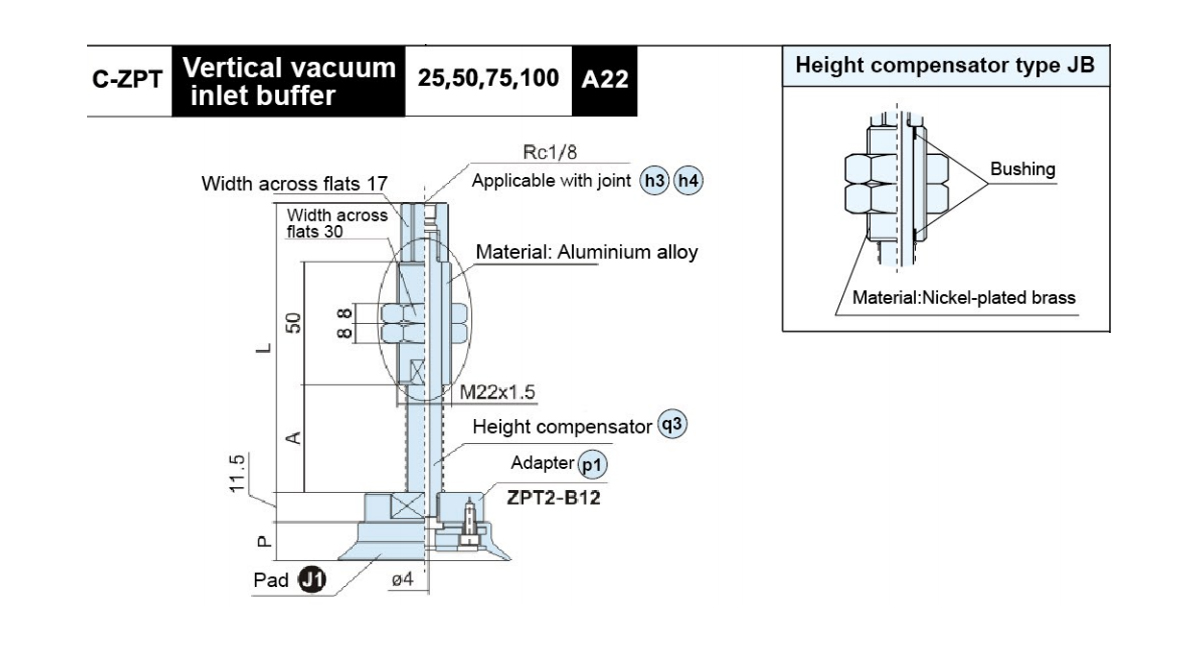

Model	A	L	Pad Diameter		P	q3 p1 Buffer Support Model
			63	80
C-ZPT ○ H□● 25-B01-A22	44	118	14.5	16.5		ZPB2 ●25-B01-A22
C-ZPT ○ H□● 50-B01-A22	80	154				ZPB2●50-B01-A22
C-ZPT ○ H□● 75-B01-A22	120	194				ZPB2●75-B01-A22
C-ZPT ○ H□● 100-B01-A22	155	229				ZPB2 ●100-B01-A22
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

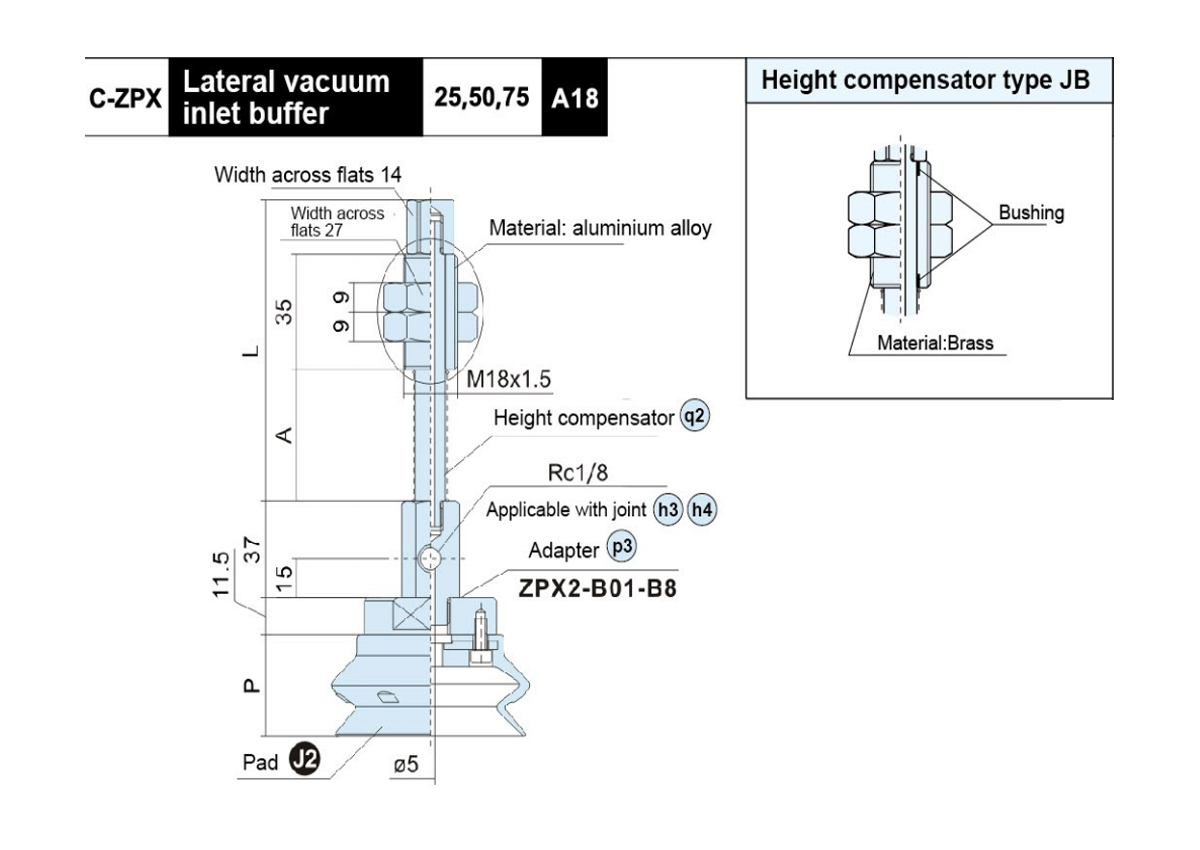

Model	A	L	Pad Diameter		P	q2 p3 Buffer Support Model
			63	80
C-ZPX ○ H □● 25-B01-A18	40	95.5	14.5	16.5		ZPX2 ●25-B01-A18
C-ZPX ○ H □● 50-B01-A18	75	130.5				ZPX2 ●50-B01-A18
C-ZPX ○ H □● 75-B01-A18	111	166.5				ZPX2 ●75-B01-A18
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ●Height compensator type:Aluminium alloy(J),Brass(JB)

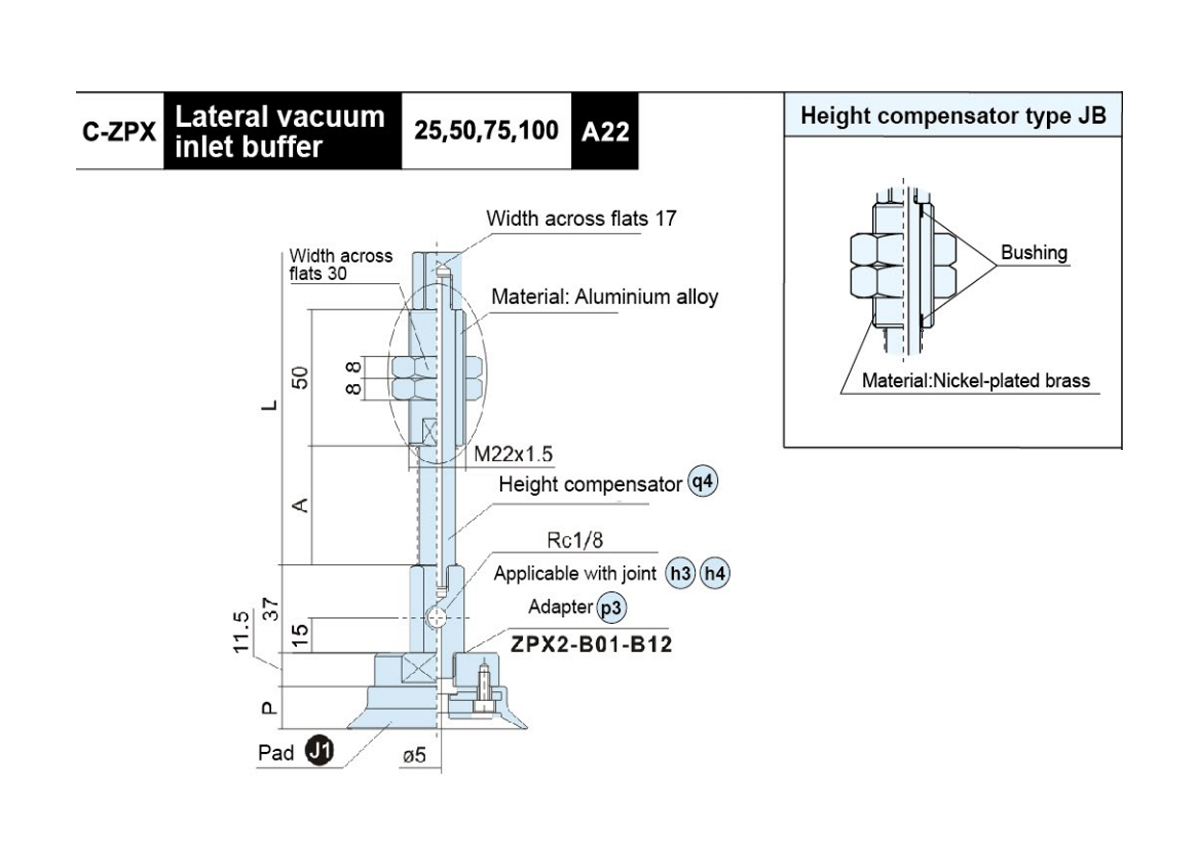

Model	A	L	Pad Diameter P		q4 p3 Buffer Support Model
			63	80
C-ZPX ○ H □● 25-B01-A22	44	118	14.5	16.5	ZPX2●25-B01-A22
C-ZPX ○ H □● 50-B01-A22	80	154			ZPX2●50-B01-A22
C-ZPX ○ H □● 75-B01-A22	120	194			ZPX2●75-B01-A22
C-ZPX ○ H □● 100-B01-A22	155	229			ZPX2●100-B01-A22
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	Adaptor Model
C-ZPT ○ H□- B12	M12×1.75	ZPT3-B12
C-ZPT ○ H □- B16	M16×1.5	ZPT3-B16

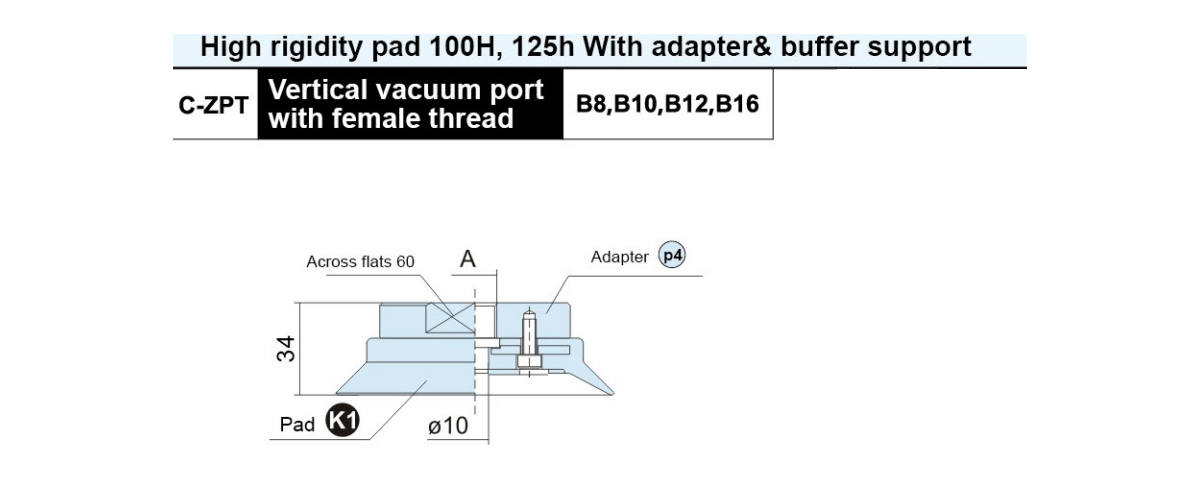

○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

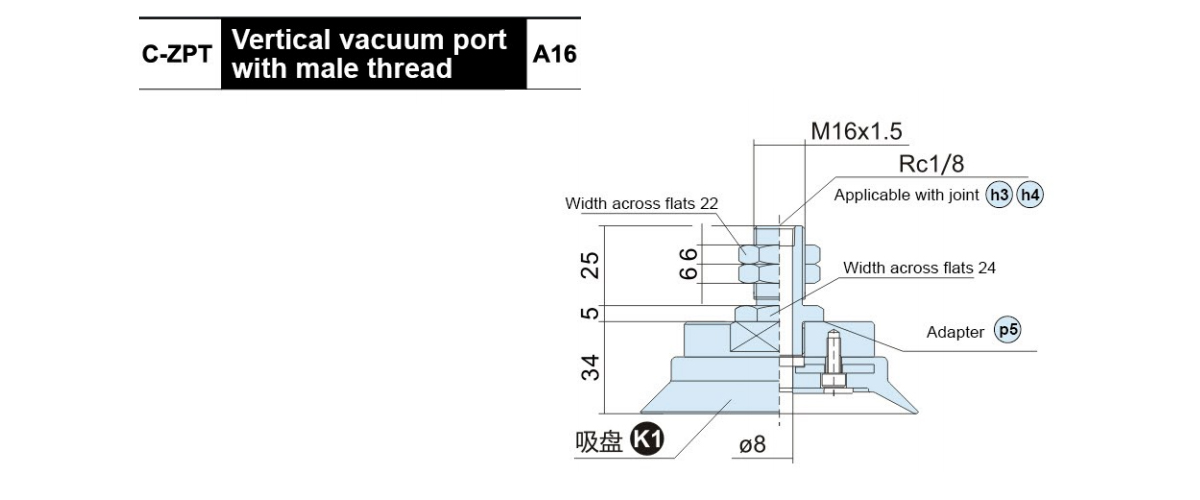

Model	Adaptor Model
C-ZPT100H □-A16	ZPT3-A16
C-ZPT125H □-A16
□ Pad material:NBR(N),Silicone rubber(S)

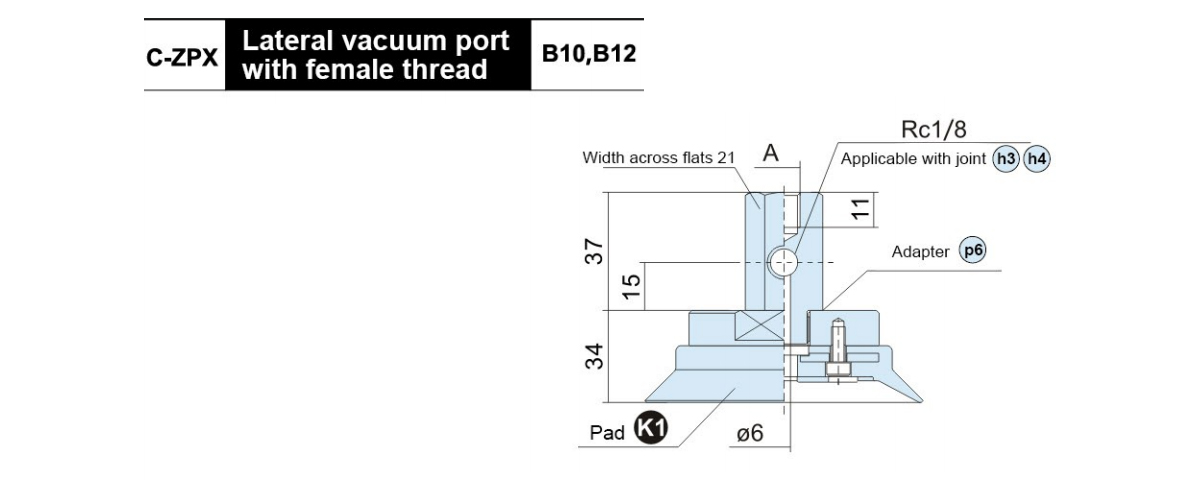

Model	A	Adaptor Model
C-ZPX ○ H□- B01-B10	M10×1.5	ZPX3-B01-B10
C-ZPX ○ H□- B01-B12	M12×1.75	ZPX3-B01-B12
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

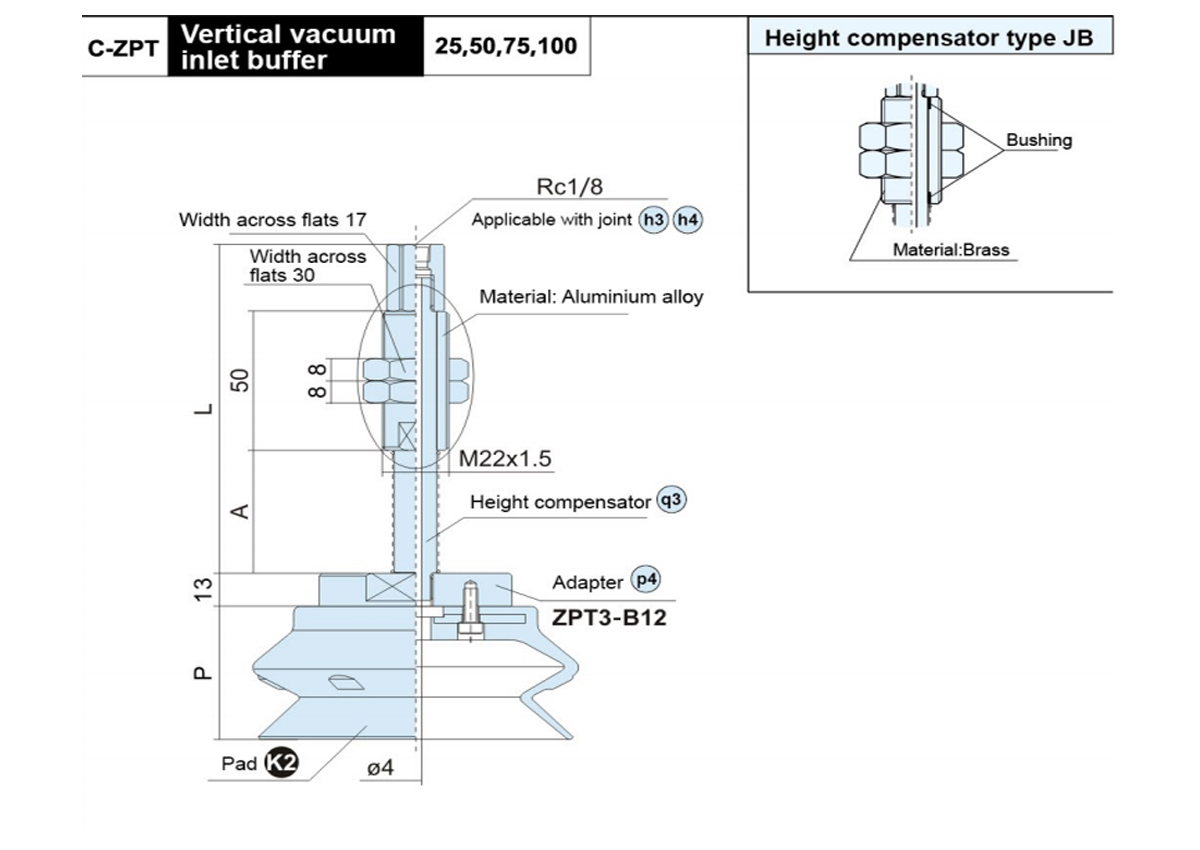

Model	A	L	q3 p4 Adaptor Model

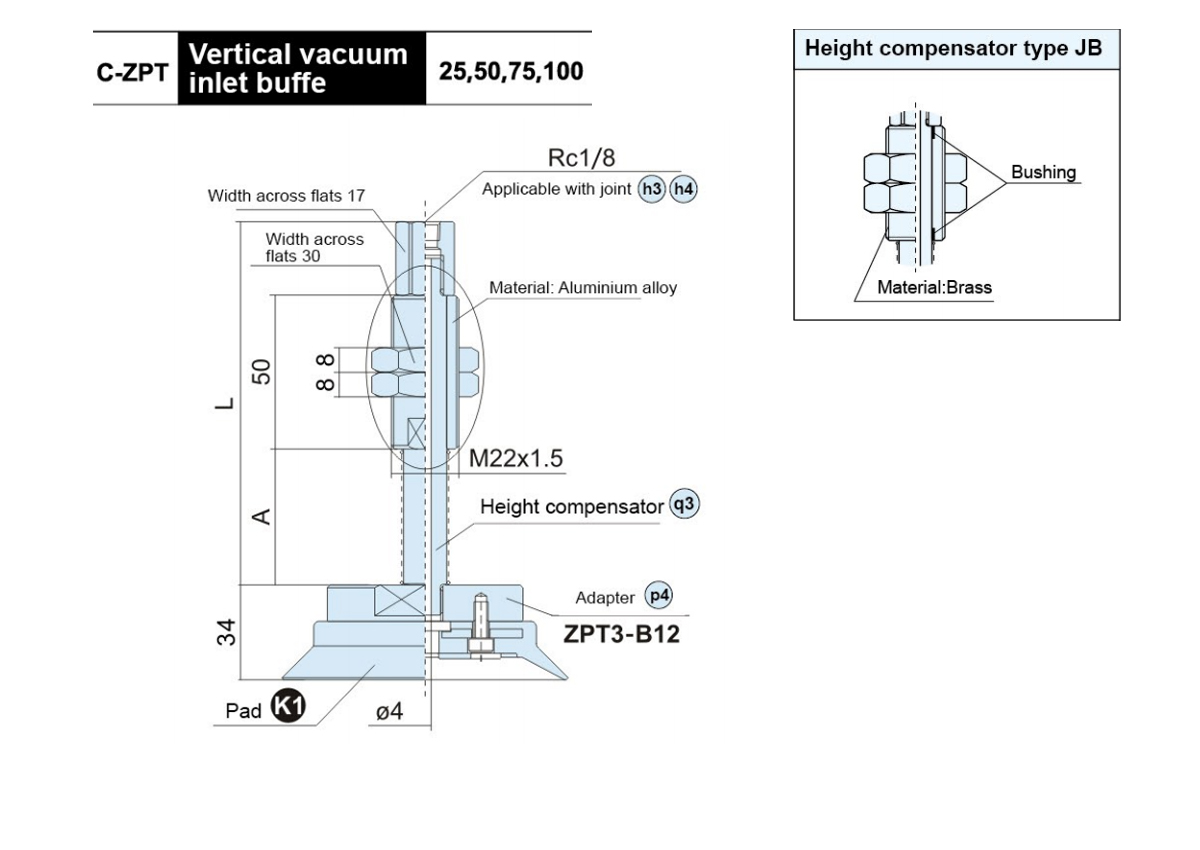

C-ZPT ○ H □● 25-B01-A22	44	118	ZPB3 ●25-B01-A22
C-ZPT ○ H □● 50-B01-A22	80	154	ZPB3 ●50-B01-A22
C-ZPT ○ H □● 75-B01-A22	120	194	ZPB3●75-B01-A22
C-ZPT ○ H □● 100-B01-A22	155	229	ZPB3●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

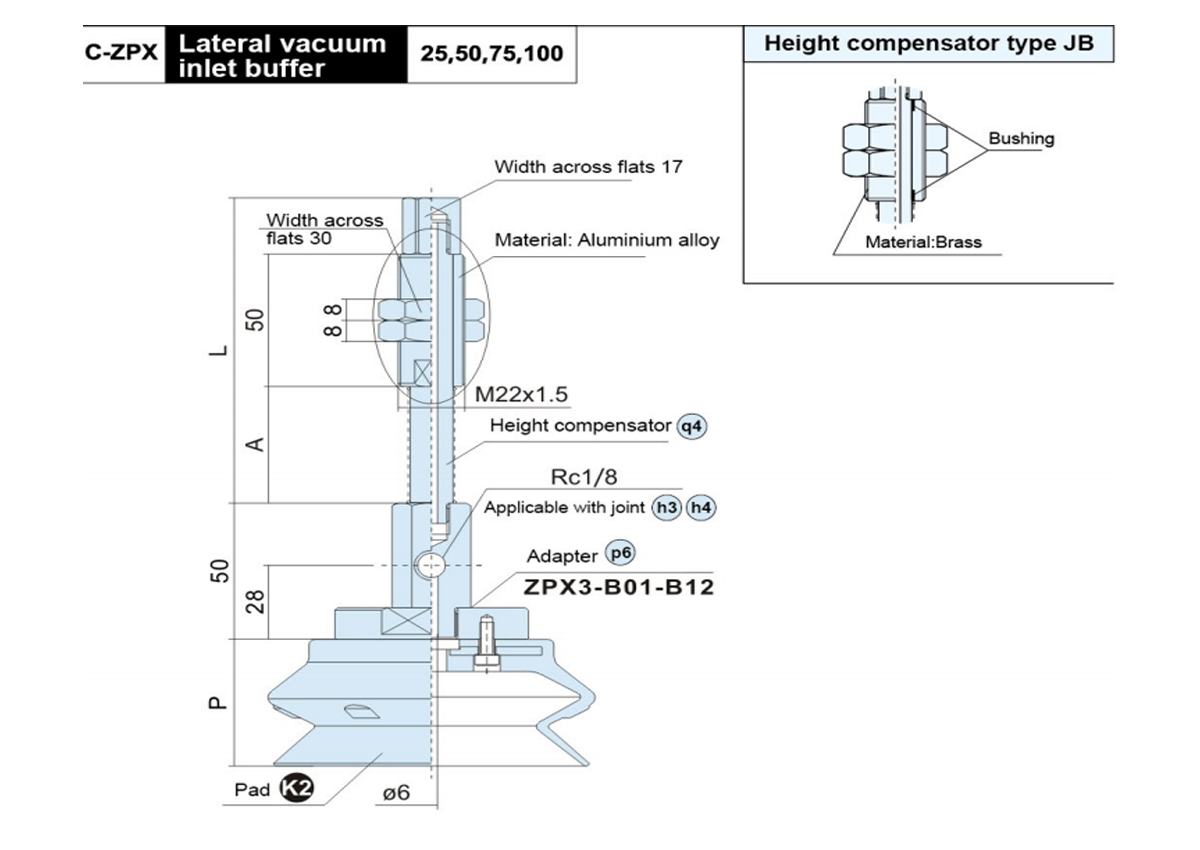

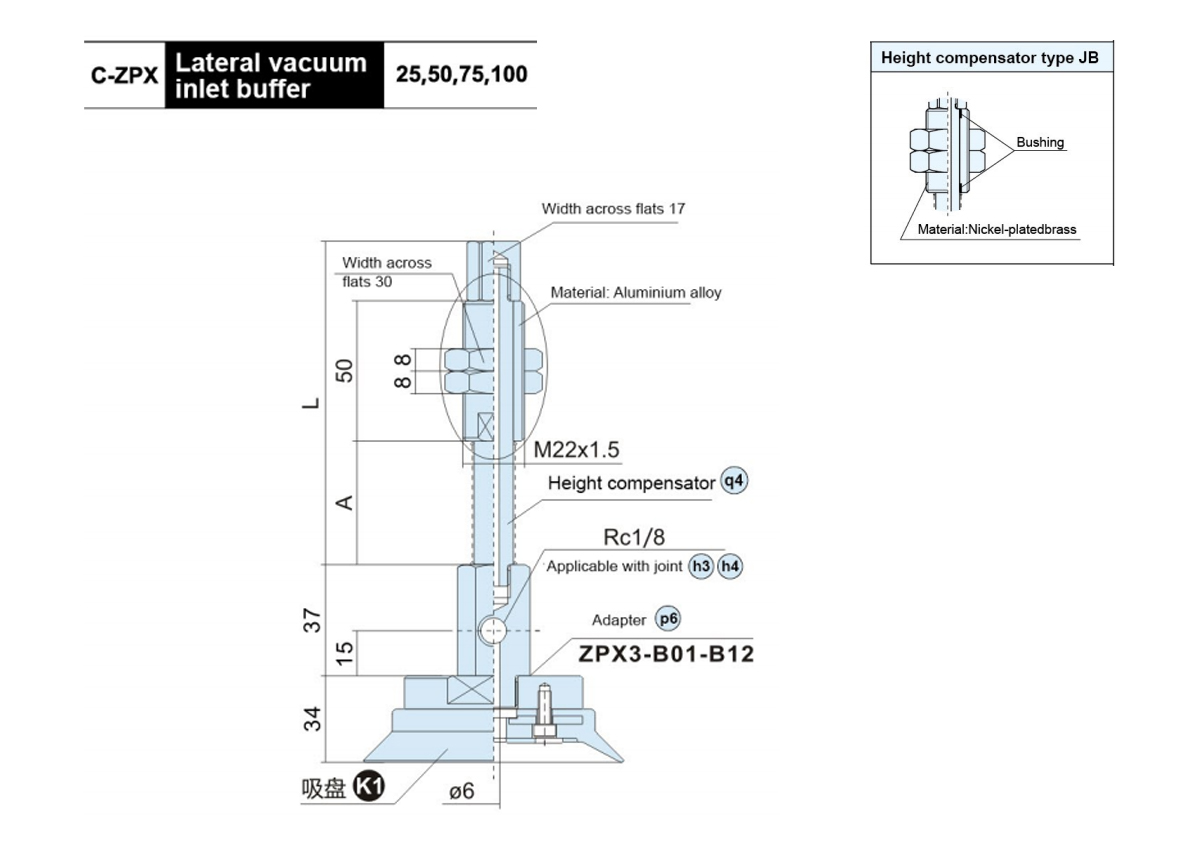

Model	A	L	q4 p6 Adaptor Model
C-ZPX ○ H□● 25-B01-A22	44	118	ZPX3 ●25-B01-A22
C-ZPX ○ H□● 50-B01-A22	80	154	ZPX3 ●50-B01-A22
C-ZPX ○H□● 75-B01-A22	120	194	ZPX3 ●75-B01-A22
C-ZPX ○H□● 100-B01-A22	155	229	ZPX3 ●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J) Brass(JB)

Model	A	Pad Diameter P		Adaptor Model
		150	200

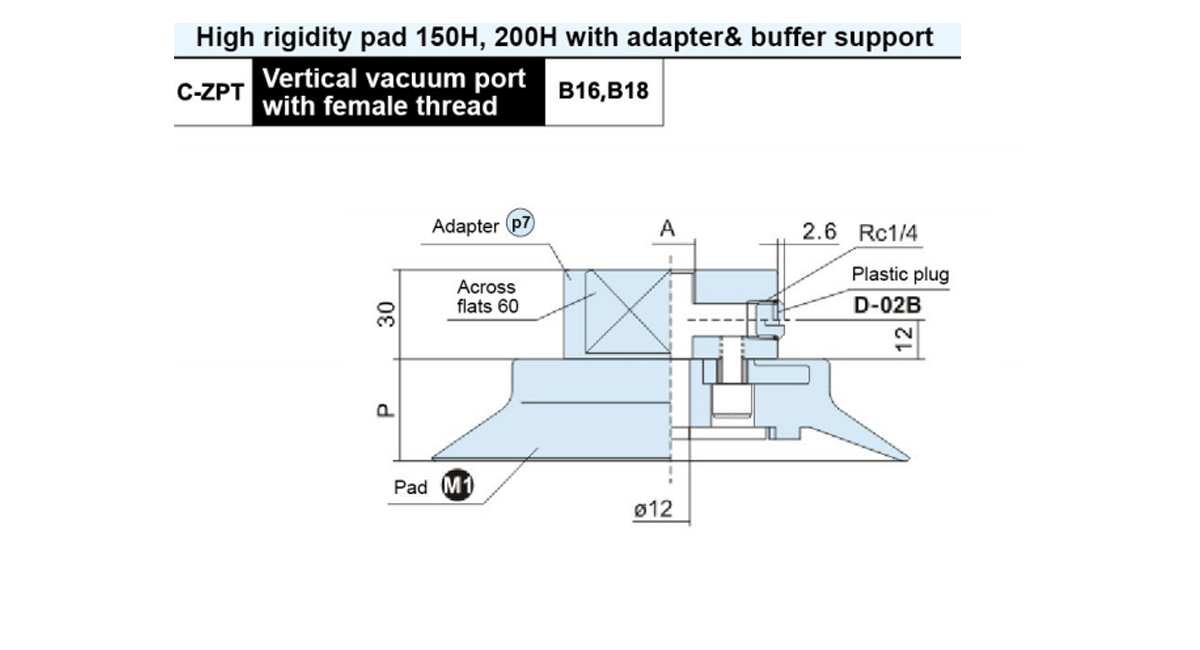

C-ZPT ○ H□-B16	M16×1.5	33	36	ZPT4-B16
C-ZPT ○ H□-B18	M18×1.5			ZPT4-B18
○ Pad diameter symbol:150,200 □ Pad material:NBR(N),Silicone rubber(S)

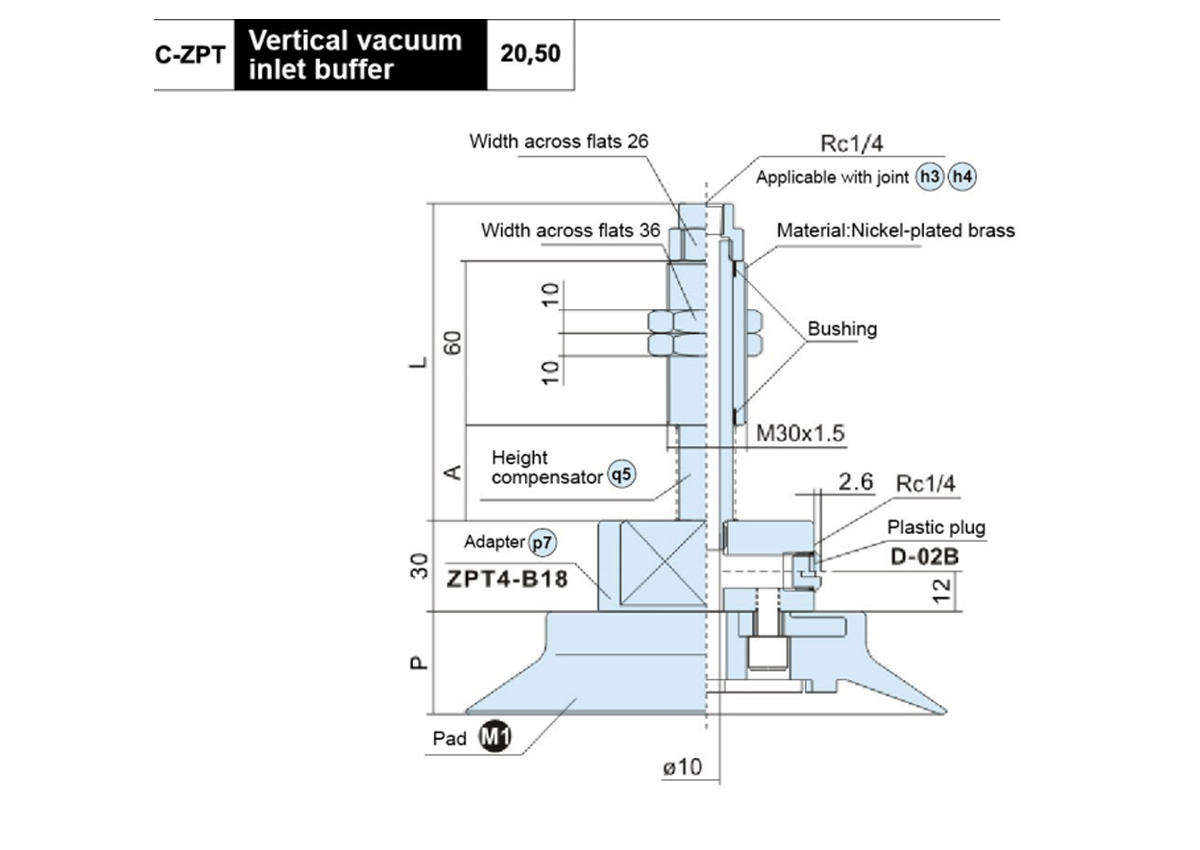

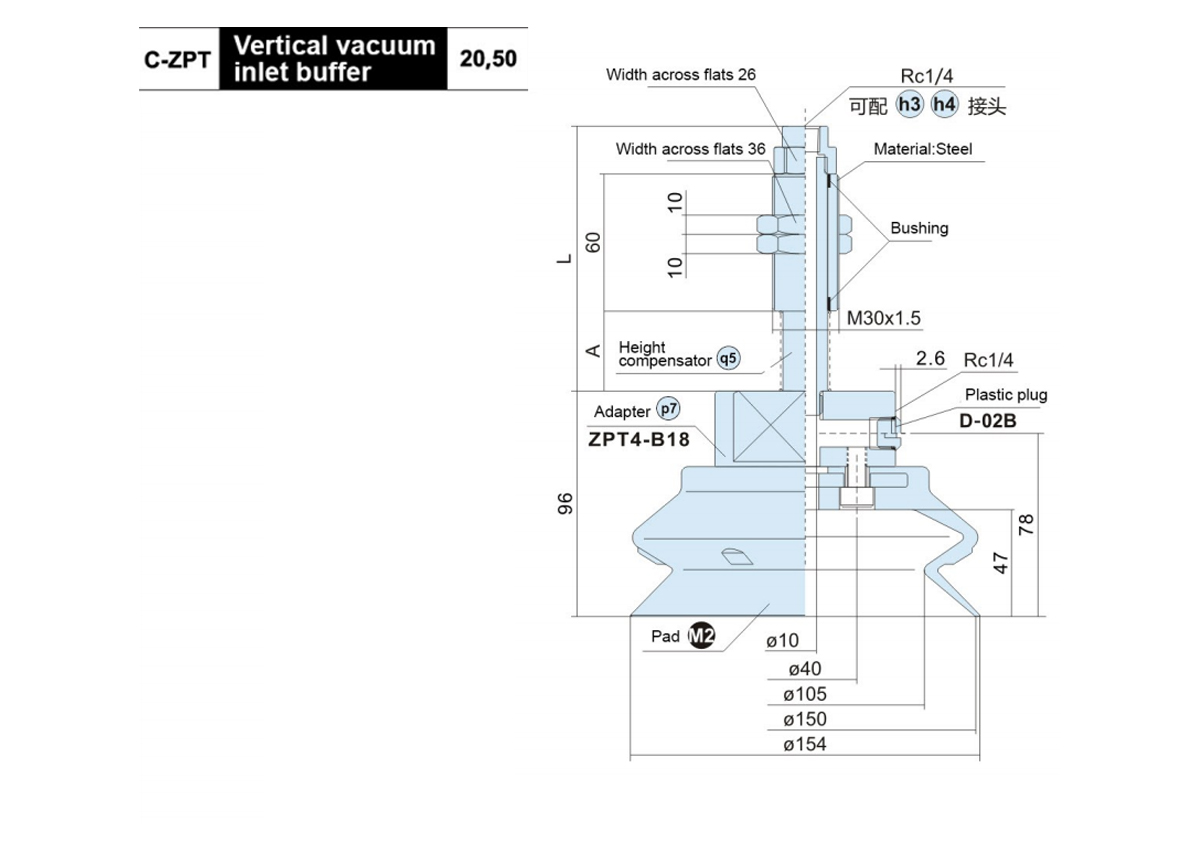

Model	A	L	Pad Diameter P		q5 p7 Buffer Support Model
			150	200
C-ZPT ○ H □ JF20-B02-A30	35	118	33	36	ZPB4JF20-B02-A30
C-ZPT ○ H □ JF50-B02-A30	75	154			ZPB4JF50-B02-A30
○ Pad diameter symbol:150,200 □ Pad material:NBR(N),Silicone rubber(S)

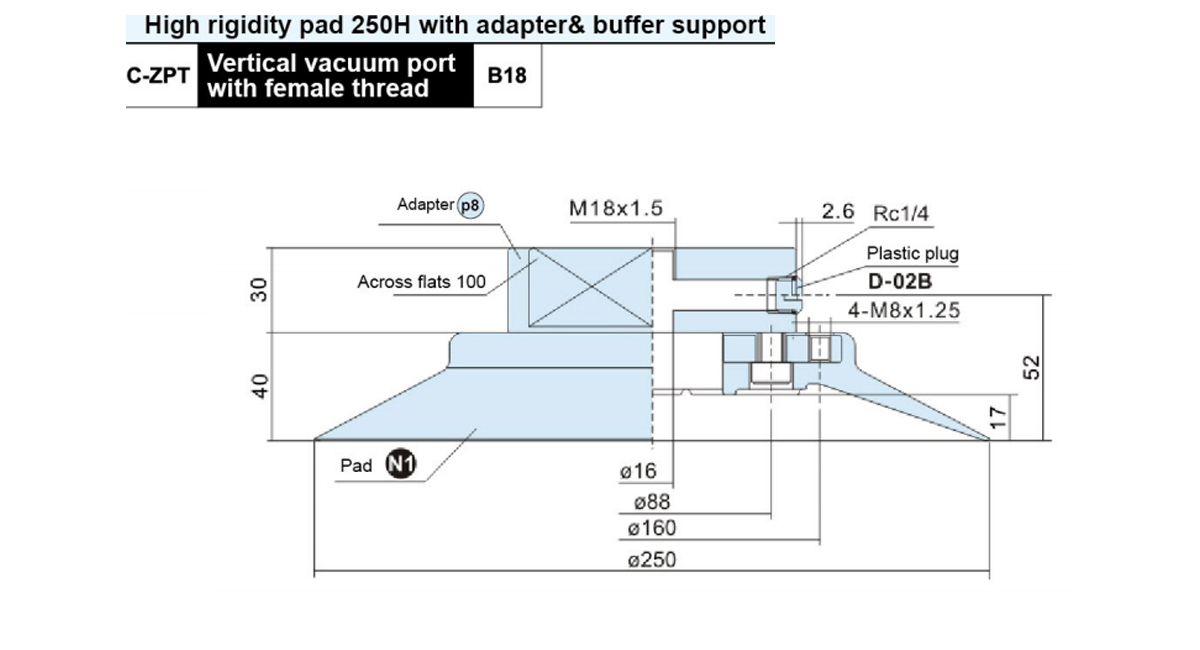

Model	Adaptor Model
C-ZPT250H□-B18	ZPT5-B18
□ Pad material:NBR(N),Silicone rubber(S)

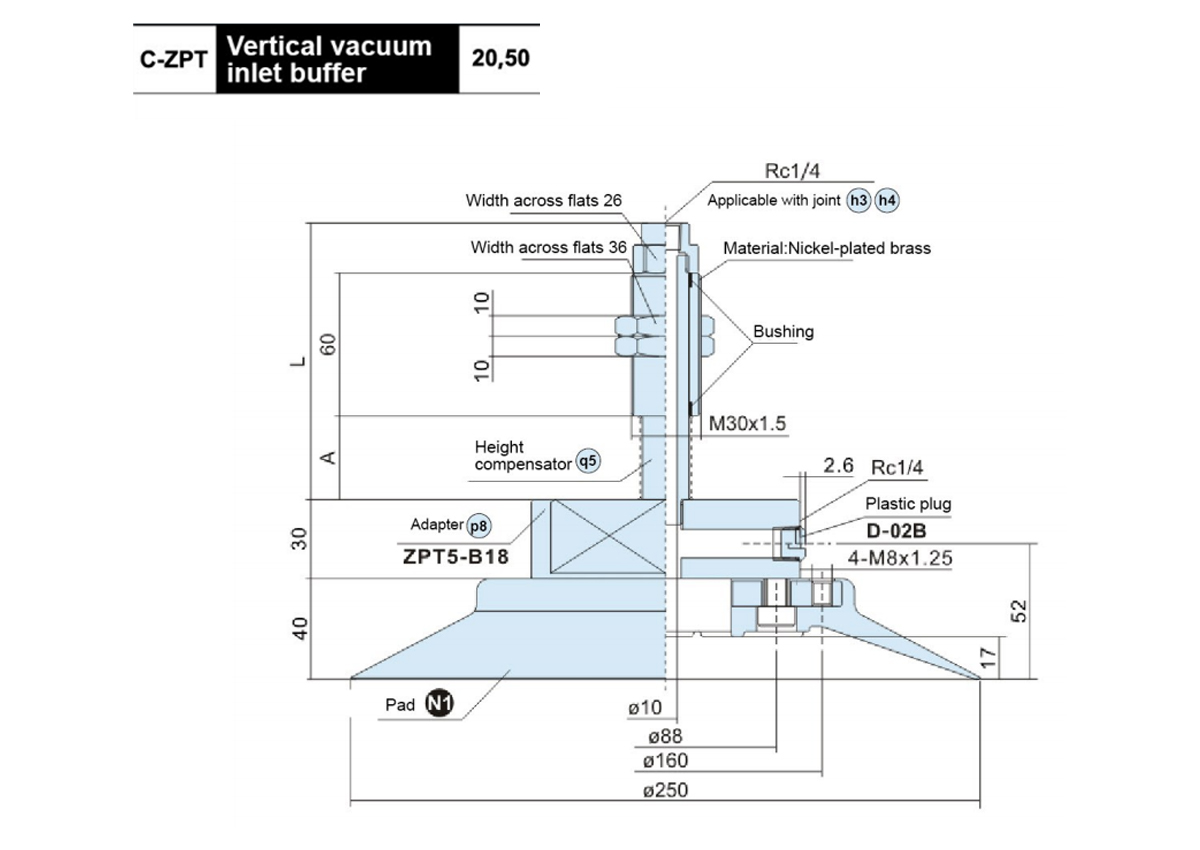

Model	A	L	q5 p8 Buffer Support Model
C-ZPT250H□JF20-B02-A30	35	118	ZPB5JF20-B02-A30
C-ZPT250H□JF50-B02-A30	75	154	ZPB5JF50-B02-A30
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	ØB	Adaptor Model

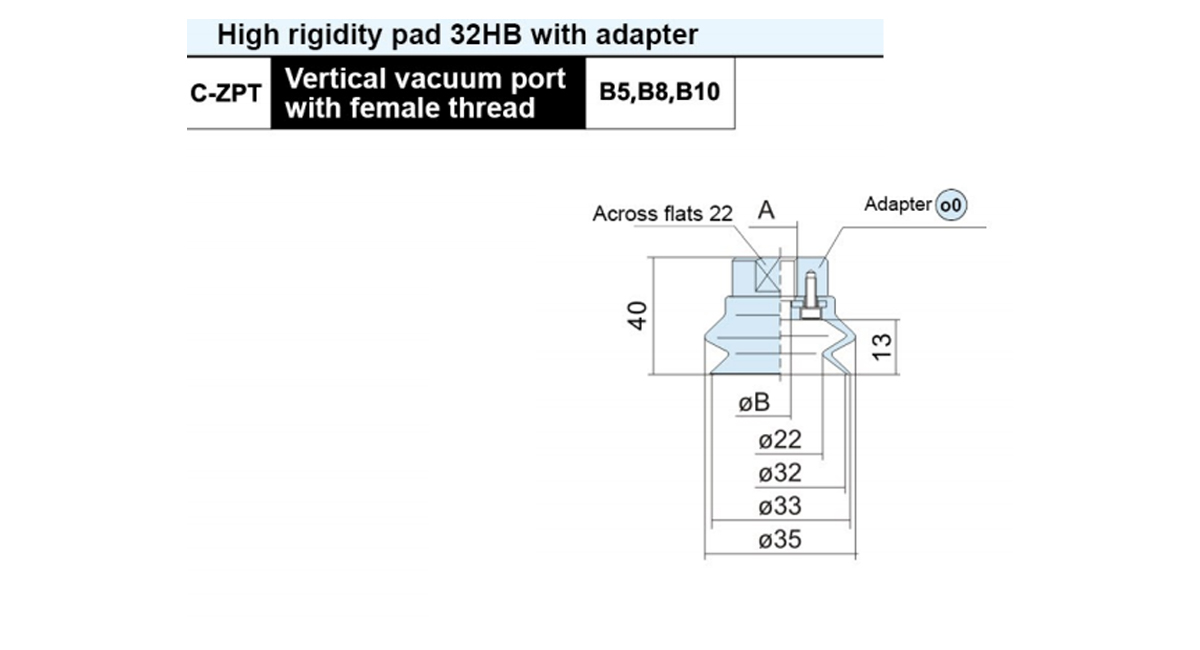

C-ZPT32HB □ -B5	M5×0.8	4.2	ZPT0-B5
C-ZPT32HB □ -B8	M8×1.25	5	ZPT0-B8
C-ZPT32HB □- B10	M10×1.5	5	ZPT0-B10
□ Pad material:NBR(N),Silicone rubber(S)

Model	L	Adaptor Model
C-ZPT32HB □ -A14	25	ZPT0-A14
C-ZPT32HB □-A14-3	40	ZPT0-A14-3
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	Adaptor Model
C-ZPX32HB □- B8	M8×1.25	ZPX0-B01-B8
C-ZPX32HB □-B10	M10×1.5	ZPX0-B01-B10
C-ZPX32HB □- B12	M12×1.75	ZPX0-B01-B12
□Pad material:NBR(N),Silicone rubber(S)

Model	A	E	L	Adaptor Model

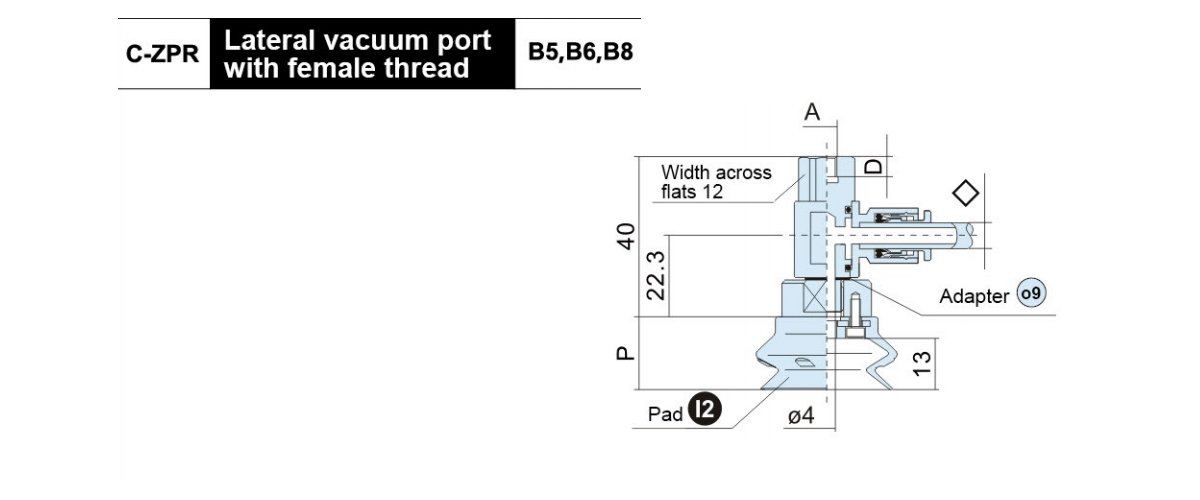

C-ZPR32HB □-◇ -A6	M6×1.0	8	66	ZPROH-◇-A6
C-ZPR32HB □-◇- A8	M8×1.0	12	56	ZPROH-◇-A8
□Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum inlet connection:04,06,08

Model	A	D	Adaptor Model
C-ZPR32HB □-◇- B5	M5×0.8	5	ZPROH-◇-B5
C-ZPR32HB □-◇- B6	M6×1.0	6	ZPROH-◇-B6
C-ZPR32HB □-◇ -B8	M8×1.25	8	ZPROH-◇-B8
□Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum inlet connection:04,06,08

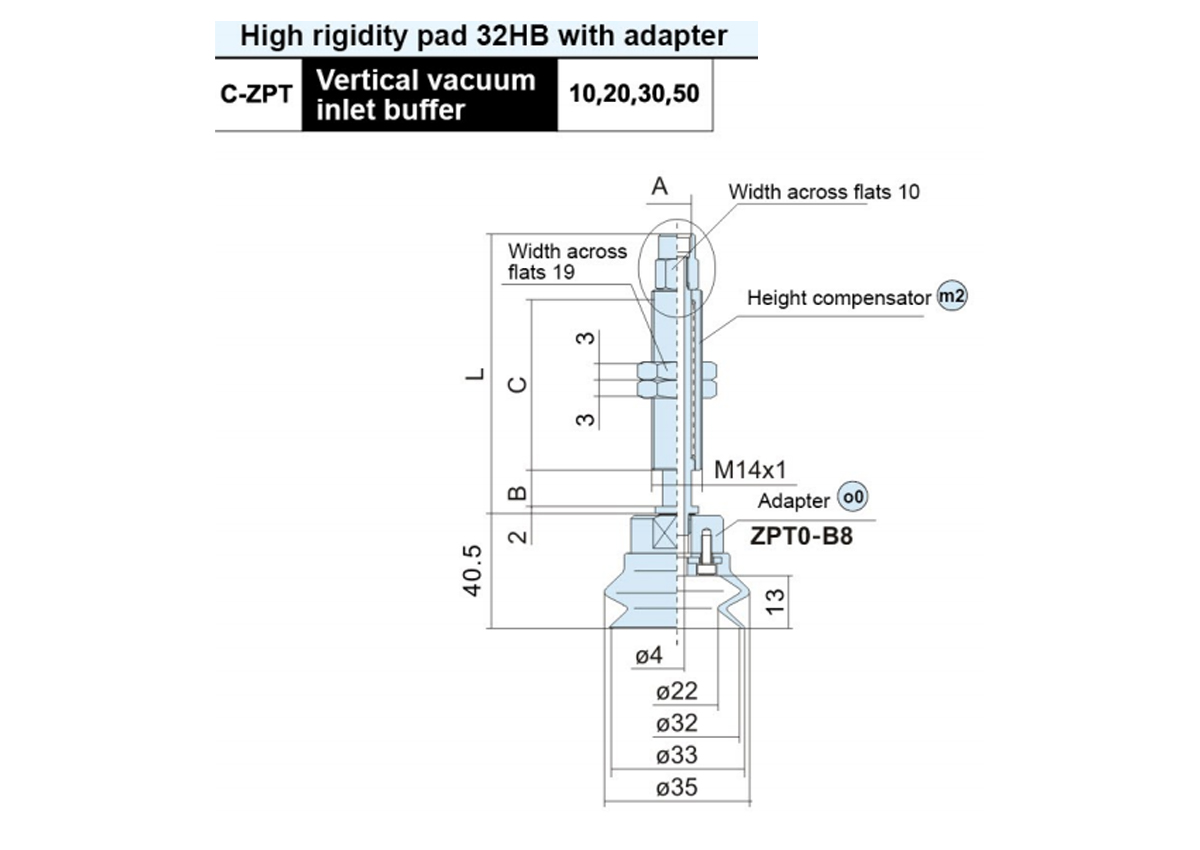

Model	A	B	C	L	m2 O0 Buffer Support Model
C-ZPT32HB □● 10-B5-A14	M5×0.8	10	50	77	ZPTO-●10-B5-A14
C-ZPT32HB □● 20-B5-A14		20		81	ZPT0-●20-B5-A14
C-ZPT32HB □● 30-B5-A14		30		91	ZPT0-●30-B5-A14
C-ZPT32HB □● 50-B5-A14		50	75	136	ZPT0-●50-B5-A14
C-ZPT32HB □● 10-B01-A14	Rc1/8	10	50	78.5	ZPT0-●10-B01-A14
C-ZPT32HB □● 20-B01-A14		20		84	ZPT0-●20-B01-A14
C-ZPT32HB □● 30-B01-A14		30		94	ZPT0-●30-B01-A14
C-ZPT32HB □● 50-B01-A14		50	75	139	ZPT0-●50-B01-A14
●Height compensator type:Rotative(J) □Pad material:NBR(N),Silicone rubber(S) Unable to rotate(K)

Model	B	C	L	m4 O4 Buffer Support Model
C-ZPR32HB □● 10 -◇- A14	10	50	80	ZPR0-●10-◇ -A14
C-ZPR32HB □● 20 -◇ -A14	20		77	ZPRO-●20-◇-A14
C-ZPR32HB □● 30 -◇- A14	30		87	ZPR0-●30-◇-A14
C-ZPR32HB □● 50 -◇ -A14	50	75	132	ZPR0-●50-◇-A14
□Pad material:NBR(N),Silicone rubber( ) ●Height compensator type:Rotative(J) ◇Vacuum inlet connection:04,06,08 Unable to rotate(K)

Model	A	L	q1 O0 Buffer Support Model
C-ZPT32HB □● 25-B01-A18	40	95.5	ZPB0 ● 25-B01-A18
C-ZPT32HB □● 50-B01-A18	75	130.5	ZPB0 ● 50-B01-A18
C-ZPT32HB □● 75-B01-A18	111	166.5	ZPB0 ● 75-B01-A18
□Pad material:NBR(N),Silicone rubber(S) ●Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	L	q2 O2 Buffer Support Model
C-ZPX32HB □● 25-B01-A18	40	91	ZPX0 ● 25-B01-A18
C-ZPX32HB □● 50-B01-A18	75	126	ZPX0 ● 50-B01-A18
C-ZPX32HB □● 75-B01-A18	111	162	ZPX0 ● 75-B01-A18
□Pad material:NBR(N),Silicone rubber(S) ●Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	B	Pad Diameter P		Adaptor Model
			40	50
C-ZPT ○ HB □ -B5	M5×0.8	4.2	20.5	24	ZPT1-B5
C-ZPT ○ HB □- B8	M8×1.25	5			ZPT1-B8
C-ZPT ○ HB □- B10	M10×1.5				ZPT1-B10
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S)

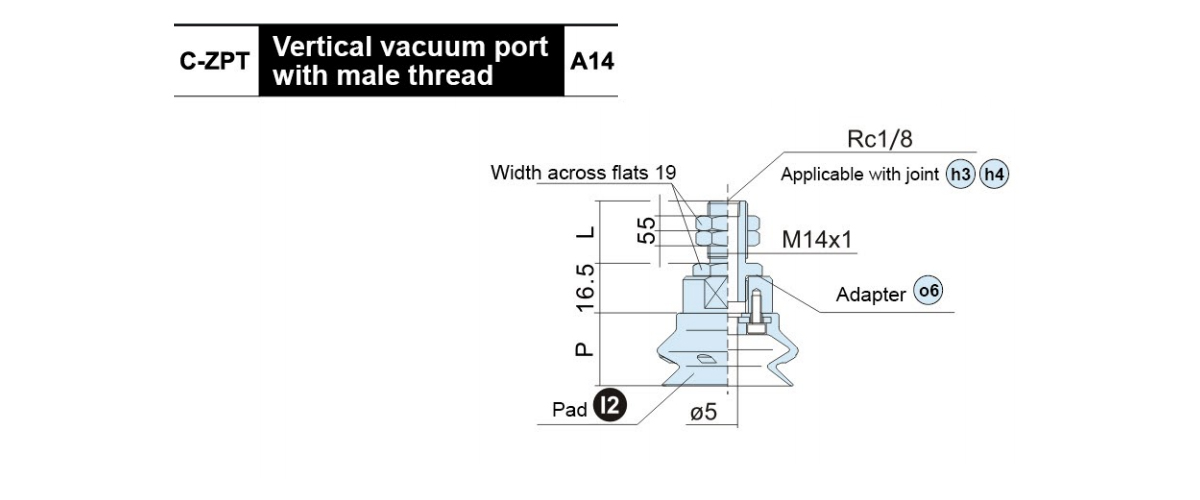

Model	L	○Pad Diameter		P	Adaptor Model
		40	50
C-ZPT ○ HB □ -A14	25	20.5	24		ZPT1-A14
C-ZPT ○ HB □ -A14-3	40				ZPT1-A14-3
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	○Pad Diameter P		Adaptor Model
		40	50

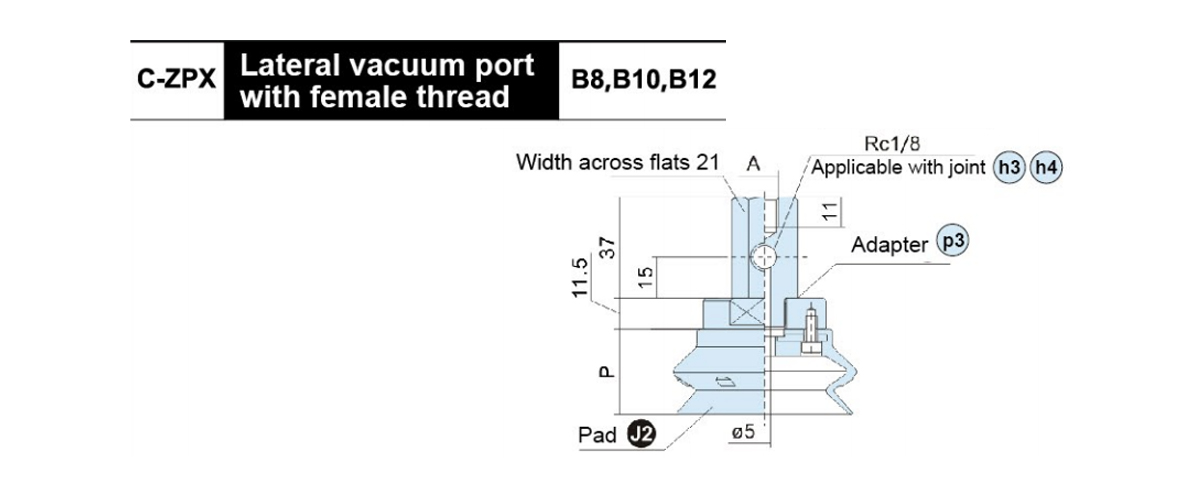

C-ZPX ○ HB □- B8	M8×1.25	20.5	24	ZPX1-B01-B8
C-ZPX ○ HB □- B10	M10×1.5			ZPX1-B01-B10
C-ZPX ○ HB □ -B12	M12×1.75			ZPX1-B01-B12
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S)

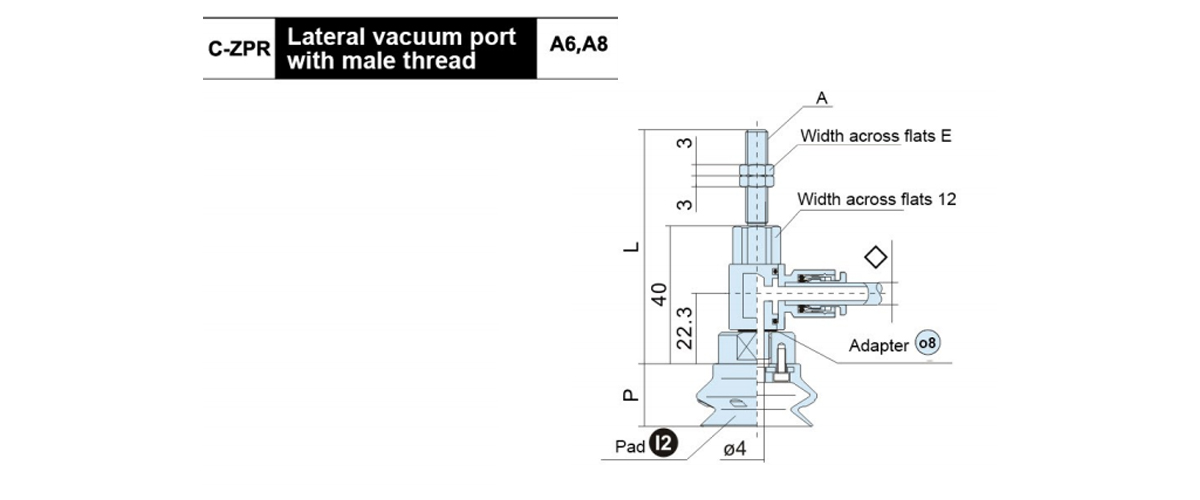

Model	A	E	L	○Pad Diameter		P	Adaptor Model
				40	50

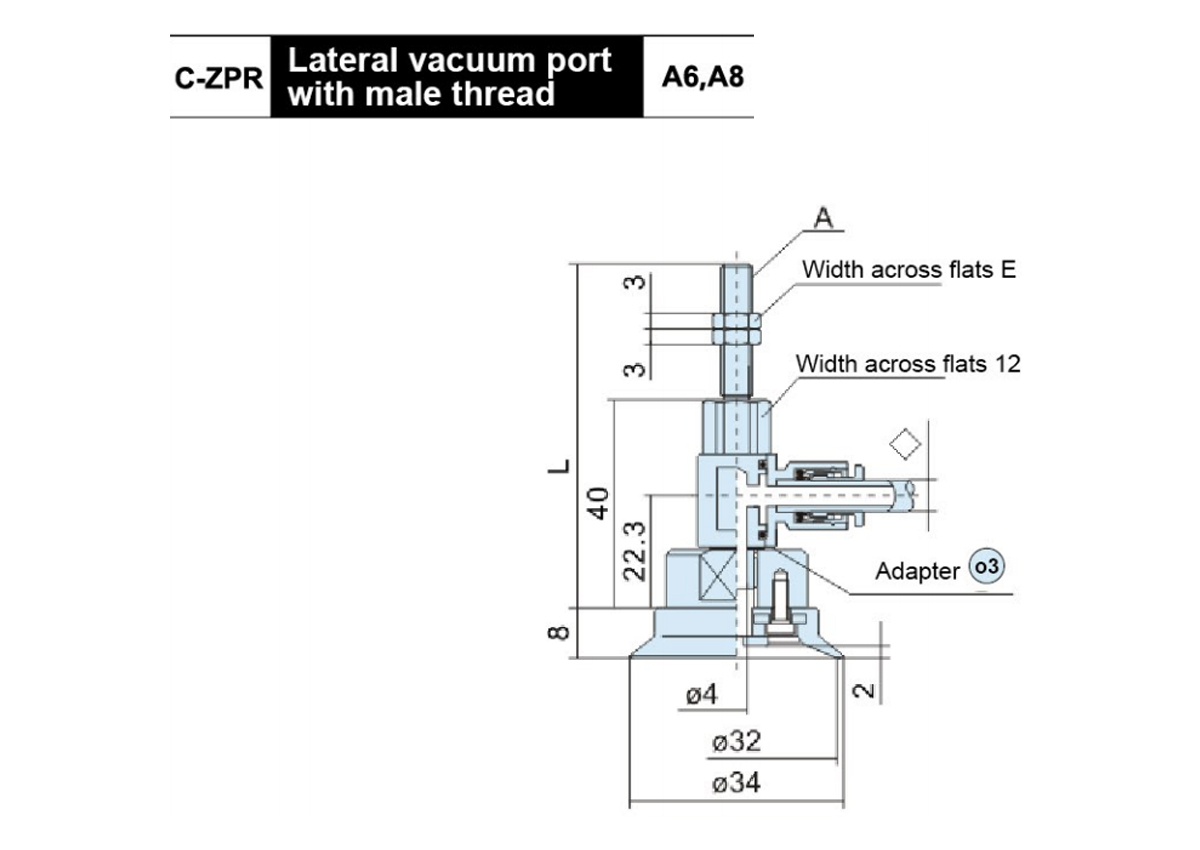

C-ZPR ○ HB □-◇ -A6	M6×1.0	8	66	20.5	24		ZPR1H-◇-A6
C-ZPR ○ HB □-◇ -A8	M8×1.0	12	56				ZPR1H-◇-A8
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ◇Vacuum inlet connection:06,08

Model	A	D	○Pad Diameter P		Adaptor Model
			40	50
C-ZPR ○ HB □-◇- B6	M6×1.0	6	20.5	24	ZPR1H-◇-B6
C-ZPR ○ HB □-◇- B8	M8×1.25	8			ZPR1H-◇-B8
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ◇ Vacuum inlet connection:06,08

Model	A	B	C	L	○ Pad Diameter P		m2 O5 Buffer Support Model
Model	A	B	C	L	40	50	m2 O5 Buffer Support Model
C-ZPT ○ HB □● 10-B5-A14	M5×0.8	10	50	77	20.5	24	ZPT1-●10-B5-A14
C-ZPT ○ HB□● 20-B5-A14		20		81			ZPT1-●20-B5-A14
C-ZPT ○ HB □● 30-B5-A14		30		91			ZPT1-●30-B5-A14
C-ZPT ○ HB□● 50-B5-A14		50	75	136			ZPT1-●50-B5-A14
C-ZPT ○ HB□● 10-B01-A14	Rc1/8	10	50	78.5			ZPT1-●10-B01-A14
C-ZPT ○ HB□● 20-B01-A14		20		84			ZPT1-●20-B01-A14
C-ZPT ○ HB □● 30-B01-A14		30		94			ZPT1-●30-B01-A14
C-ZPT ○ HB □● 50-B01-A14		50	75	139			ZPT1-●50-B01-A14
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Rotative(J),Unable to rotate(K)

Model	B	C	L	○ Pad Diameter P		m4 O9 Buffer Support Model
				40	50
C-ZPT ○ HB□● 10 -◇ -A14	10	50	80	20.5	24	ZPR1-●10-◇-A14
C-ZPT ○ HB □● 20 -◇ -A14	20		77			ZPR1-●20-◇-A14
C-ZPT ○ HB □● 30 -◇ -A14	30		87			ZPR1-●30-◇-A14
C-ZPT ○ HB □● 50 -◇- A14	50	75	132			ZPR1-●50-◇-A14
○Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Rotative(J),Unable to rotate(K) Vacuum inlet connection:06,08

Model	A	L	○ Pad Diameter P		q1 O 5 Buffer Support Model
			40	50
C-ZPT ○ HB □● 25-B01-A18	40	95.5	20.5	24	ZPB1 ●25-B01-A18
C-ZPT ○ HB □● 50-B01-A18	75	130.5			ZPB1 ●50-B01-A18
C-ZPT ○ HB □● 75-B01-A18	111	166.5			ZPB1 ●75-B01-A18
○ Pad diameter symbol:40,50 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	A	L	○ Pad Diameter P		q2 O7 Buffer Support Model
			40	50
C-ZPX ○ HB □● 25-B01-A18	40	95.5	20.5	24	ZPX1 ●25-B01-A18
C-ZPX ○ HB □● 50-B01-A18	75	130.5			ZPX1 ●50-B01-A18
C-ZPX ○ HB □● 75-B01-A18	111	166.5			ZPX1 ●75-B01-A18
○ Pad diameter symbol:40,50 □ Pad materal:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

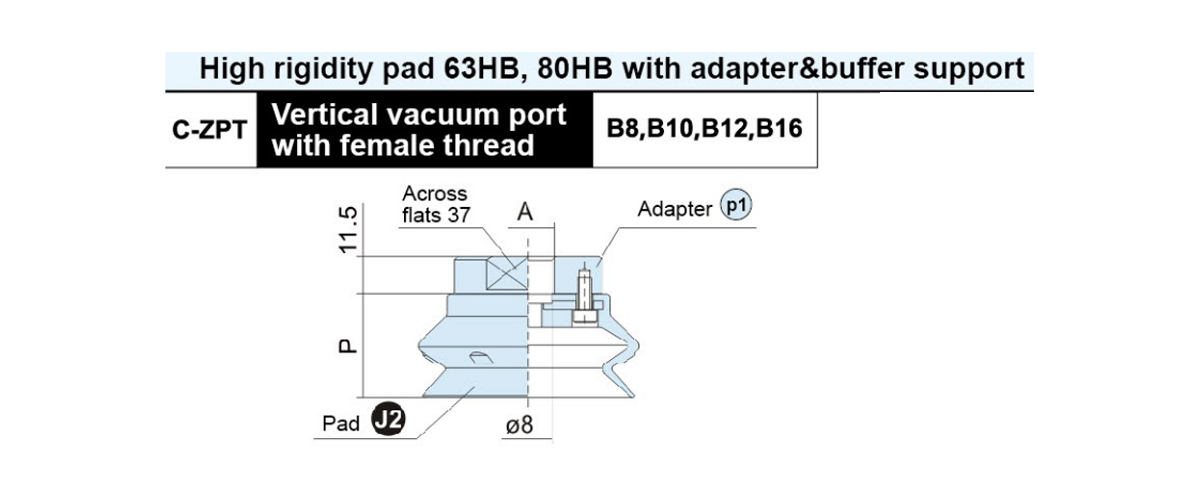

Model	A	○ Pad Diameter		P	Adaptor Model
		63	80
C-ZPT ○ HB□- B8	M8×1.25	31.5	37		ZPT2-B8
C-ZPT ○ HB□-B10	M10×1.5				ZPT2-B10
C-ZPT ○ HB□-B12	M12×1.75				ZPT2-B12
C-ZPT ○ HB □- B16	M16×1.5				ZPT2-B16
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S)

Model	P	Adaptor Model
C-ZPT63HB □- A16	31.5	ZPT2-A16
C-ZPT80HB □-A16	37	ZPT2-A16
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	○ Pad Diameter P
		63	80
C-ZPX ○ HB□- B01-B8	M8×1.25	31.5	37
C-ZPX ○ HB□- B01-B10	M10×1.5
C-ZPX ○ HB□- B01-B12	M12×1.75
○ Pad diameter symbol:63,80 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	○ Pad Diameter P		q1 p1 Buffer Support Model
			63	80
C-ZPT ○ HB □● 25-B01-A18	40	95.5	31.5	37	ZPB2 ●25-B01-A18
C-ZPT ○ HB □● 50-B01-A18	75	130.5			ZPB2 ●50-B01-A18
C-ZPT ○ HB □● 75-B01-A18	111	166.5			ZPB2 ●75-B01-A18
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) □ Pad material:NBR(N),Silicone rubber(S) Brass(JB)

Model	A	L	○ Pad Diameter		P	q3 P Buffer Support Model
			63	80
C-ZPT ○ HB□● 25-B01-A22	44	118	31.5	37		ZPB2 ●25-B01-A22
C-ZPT ○ HB□● 50-B01-A22	80	154				ZPB2●50-B01-A22
C-ZPT ○ HB □● 75-B01-A22	120	194				ZPB2●75-B01-A22
C-ZPT ○ HB □● 100-B01-A22	155	229				ZPB2 ●100-B01-A22
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) Brass(JB) □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	○ Pad Diameter P		q2 p3 Buffer Support Model
			63	80
C-ZPX ○ HB □● 25-B01-A18	40	95.5	31.5	37	ZPX2 ●25-B01-A18
C-ZPX ○ HB □● 50-B01-A18	75	130.5			ZPX2 ●50-B01-A18
C-ZPX ○ HB □● 75-B01-A18	111	166.5			ZPX2 ●75-B01-A18
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) □ Pad material:NBR(N),Silicone rubber(S) Brass(JB)

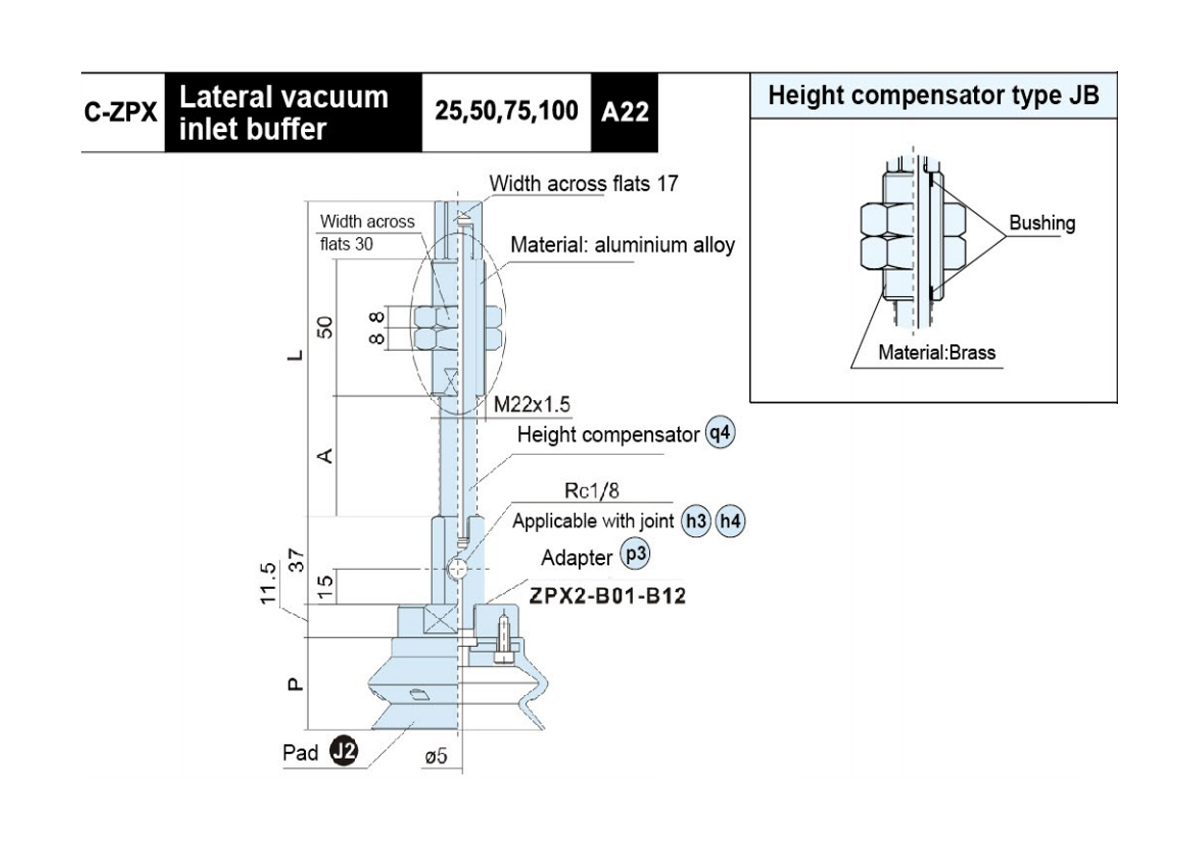

Model	A	L	○ Pad Diameter P		q4 p3 Buffer Support Model
			63	80
C-ZPX ○ HB□● 25-B01-A22	44	118	31.5	37	ZPX2 ●25-B01-A22
C-ZPX ○ HB □● 50-B01-A22	80	154			ZPX2 ●50-B01-A22
C-ZPX ○ HB □● 75-B01-A22	120	194			ZPX2 ●75-B01-A22
C-ZPX ○ HB □● 100-B01-A22	155	229			ZPX2 ●100-B01-A22
○ Pad diameter symbol:63,80 ● Height compensator type:Aluminium alloy(J) Brass(JB) □ Pad material:NBR(N),Silicone rubber(S)

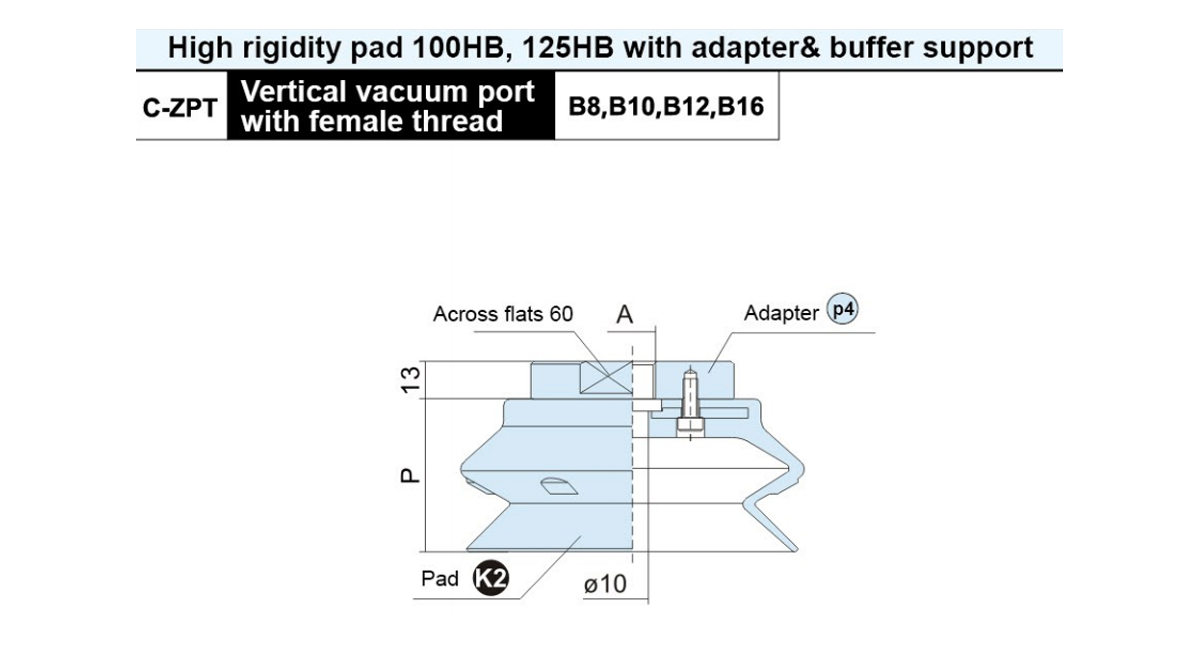

Model	A	○ Pad Diameter	P	Adaptor Model
		100	125
C-ZPT ○ HB □ -B12	M12×1.75	47.5	56	ZPT3-B12 ZPT3-B16
C-ZPT ○ HB □- B16	M16×1.5
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	. Pad Diameter		P	q3 p4 Bumper Support Model
			100	125
C-ZPT O HB □● 25-B01-A22	44	118	47.5	56		ZPB3 ●25-B01-A22
C-ZPT O HB □● 50-B01-A22	80	154				ZPB3●50-B01-A22
C-ZPT O HB □● 75-B01-A22	120	194				ZPB3 ●75-B01-A22
C-ZPT O HB □● 100-B01-A22	155	229				ZPB3 ●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

Model	P	Adaptor Model
C-ZPT100HB □ -A16	47.5	ZPT3-A16
C-ZPT125HB □ -A16	56	ZPT3-A16
□ Pad material:NBR(N),Silicone rubber(S)

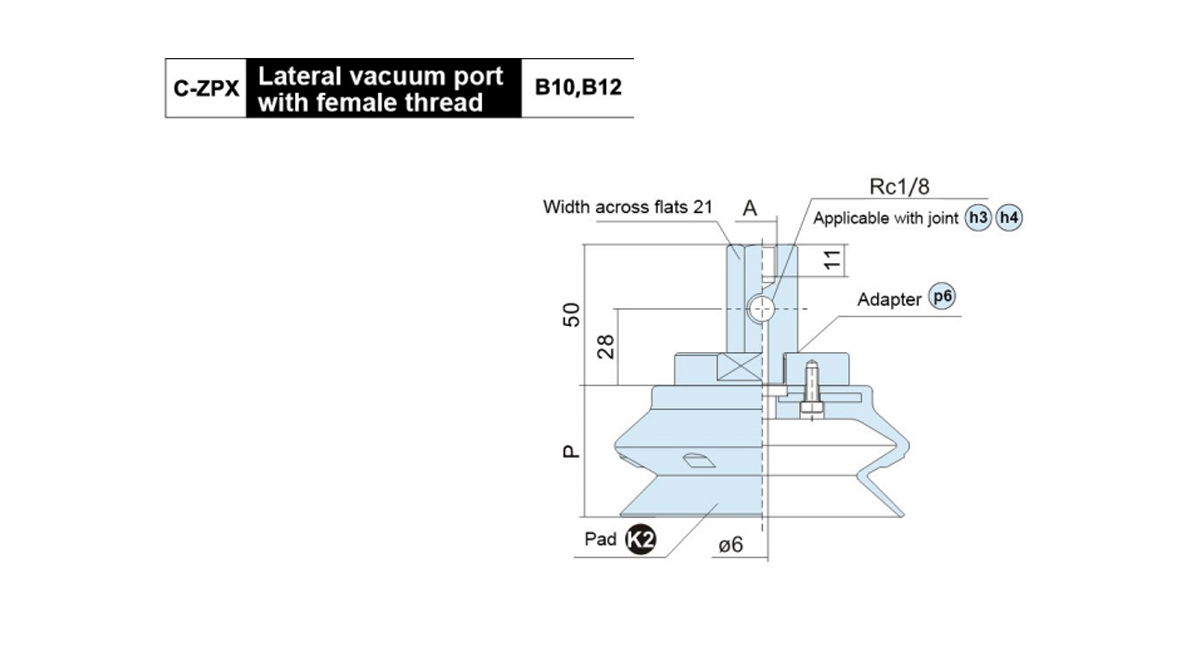

Model	A	○Pad Diameter P		Adaptor Model
		100	125
C-ZPX ○ HB□-B01-B10	M10×1.5	47.5	56	ZPX3-B01-B10
C-ZPX ○ HB□-B01-B12	M12×1.75			ZPX3-B01-B12
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	○ Pad Diameter P		q4 p6 Bumper Support Model
			100	125
C-ZPX ○ HB □● 25-B01-A22	44	118	47.5	56	ZPX3 ●25-B01-A22
C-ZPX ○ HB □● 50-B01-A22	80	154			ZPX3 ●50-B01-A22
C-ZPX ○ HB □● 75-B01-A22	120	194			ZPX3 ●75-B01-A22
C-ZPX ○ HB □● 100-B01-A22	155	229			ZPX3 ●100-B01-A22
○ Pad diameter symbol:100,125 □ Pad material:NBR(N),Silicone rubber(S) ● Height compensator type:Aluminium alloy(J),Brass(JB)

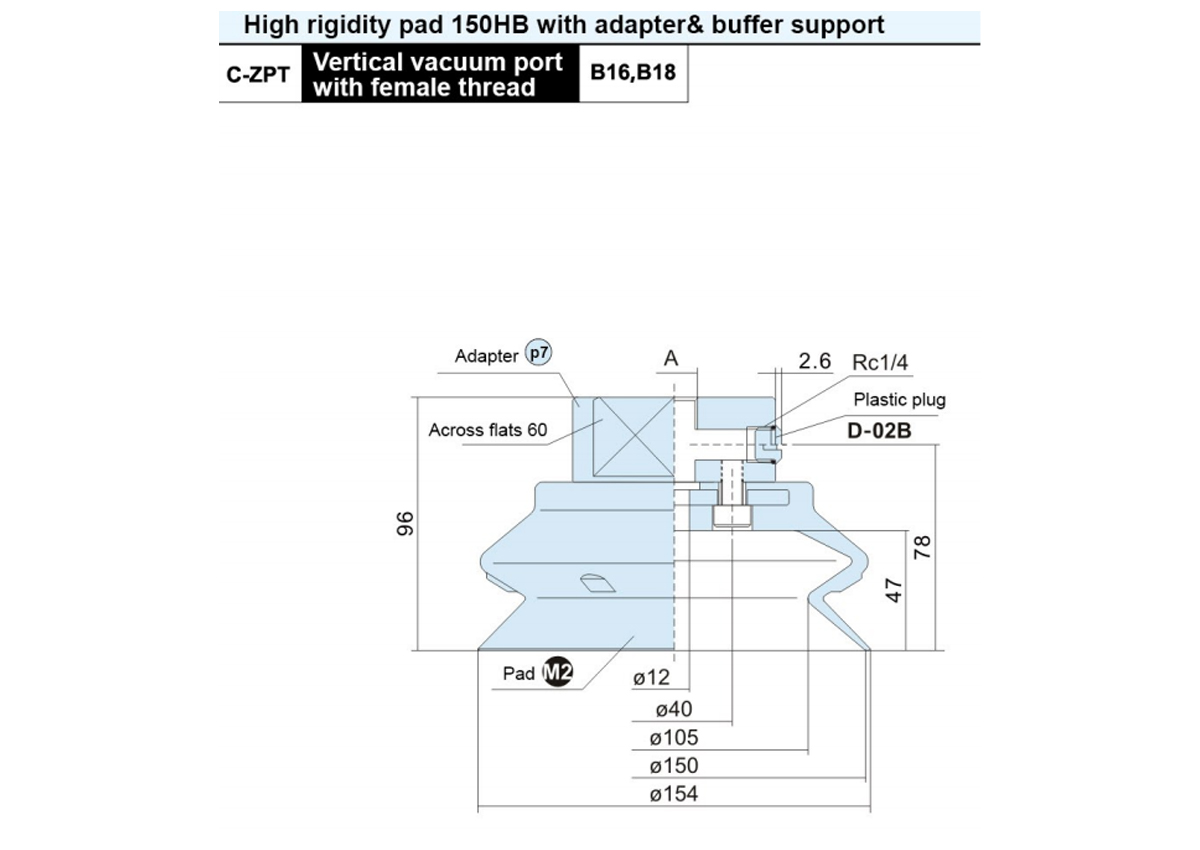

Model	A	Adaptor Model
C-ZPT150HB □ -B16	M16×1.5	ZPT4-B16
C-ZPT150HB □- B18	M18×1.5	ZPT4-B18
□ Pad material:NBR(N),Silicone rubber(S)

Model	A	L	q5 p7 Bumper Support Model
C-ZPT150HB □ JF20-B02-A30	35	118	ZPB4JF20-B02-A30
C-ZPT150HB □ JF50-B02-A30	75	154	ZPB4JF50-B02-A30
□ Pad material:NBR(N),Silicone rubber(S)

블로그 및 뉴스

최신 뉴스 및
블로그

2026/09/21

페일오픈과 페일클로즈: 공압 시스템에 적합한 밸브를 선택하는 방법

직접적인 대답: 전력이 손실되면 실제로 어떤 일이 발생합니까? 공압 밸브가 제어 신호나 전력을 잃으면 현재 위치를 유지하지 못합니다. 미리 정해진 휴식 상태로 돌아갑니다. 그 휴식 상태는 다음 중 하나입니다. 페일오픈 또는 페일 클로즈 . A 페일오픈 에너지가 손실되면 밸...
더 읽기
2026/09/14

공압 실린더 가이드: 자동화 유형, 선택 및 응용 | CKT

공압 실린더 기본 사항: 먼저 알아야 할 사항 공압 실린더는 압축 공기 에너지를 선형 힘과 운동으로 변환하는 기계식 액추에이터입니다. 이는 자동화된 제조 시스템에서 가장 널리 사용되는 최종 제어 요소이며, 추정된 세계 시장 가치는 대략 2026년 기준 56억 달러 자동차, 포장, 식품 가공, 반도체 산업 전반에 걸쳐 연간 출하량은 8...
더 읽기
2026/09/07

복동 실린더 가이드: 작동 원리, 유형, 선택 팁 및 FAQ

정확하고 반복 가능한 선형 모션이 필요한 거의 모든 자동화 기계의 경우 복동 실린더 표준 선택입니다. 결론은 간단합니다. 확장 및 후퇴 방향 모두에서 제어된 힘이 필요한 경우 복동형 실린더가 단동형 실린더보다 유연성, 속도 제어 및 전반적인 공정 신뢰성 면에서 더 뛰어납니다. 작동 매체는 다르지만 공압 시스템과 유압 시스템 모두에 해당됩니다. ...
더 읽기
2026/08/31

공압 실린더 배럴: 재질, 유형, 공차 및 선택 가이드

공압 실린더 배럴은 실린더 품질이 실제로 살아있는 곳입니다. 공압 실린더 배럴에 대해 한 가지만 기억한다면 배럴은 공기 실린더의 압력 등급, 동작 부드러움 및 서비스 수명을 정의한다는 점을 기억하십시오. 피스톤은 내부에서 미끄러지고, 씰은 내부 벽에 닿으며, 모든 로드 사이클은 구조적 강성을 강조합니다. 원형도가 좋지 않은 배럴, 연마된 표면이 거칠거나...
더 읽기

정품의 신뢰할 수 있는 품질은 자연스럽게 돋보입니다.

선택은 신뢰에서 오고, 협력은 정직에서 옵니다.

Q: 문의사항을 보낸 후 얼마나 빨리 답변을 받을 수 있나요?

영업일 기준으로 문의 접수 후 24시간 이내에 답변을 드리겠습니다.
Q: 당신은 직접 제조업체입니까, 아니면 무역 회사입니까?

우리는 제조업체이며 자체 국제 영업 부서를 보유하고 있습니다. 그래서 우리가 직접 생산하고 판매할 수 있습니다.
Q: 맞춤형 제품을 만들 수 있나요?

예, 고객이 제공한 도면이나 샘플에 따라 제품을 개발하고 생산할 수 있습니다.
Q: 귀사는 제품 품질을 어떻게 보장합니까?

우선, 각 공정 후에 검사를 실시합니다. 완제품에 대해서는 고객의 요구 사항과 국제 표준에 따라 100% 검사를 실시합니다.
Q: 귀사의 제품은 주로 어디로 수출됩니까?

당사의 제품은 주로 독일, 미국, 덴마크 및 유럽과 북미의 12개 이상의 국가로 수출됩니다

우리는 우리의 모든 제품을 제공합니다 국제 표준에 맞는 서비스를 제공합니다.

제품

에어 실린더 공압 제어 구성 요소 공압 제어 부품 프로세스 밸브 진공 부품 공압 액세서리

빠른 링크

홈 제품 회사 소개 공장 쇼 뉴스 문의하기

언어

소개

뉴스
