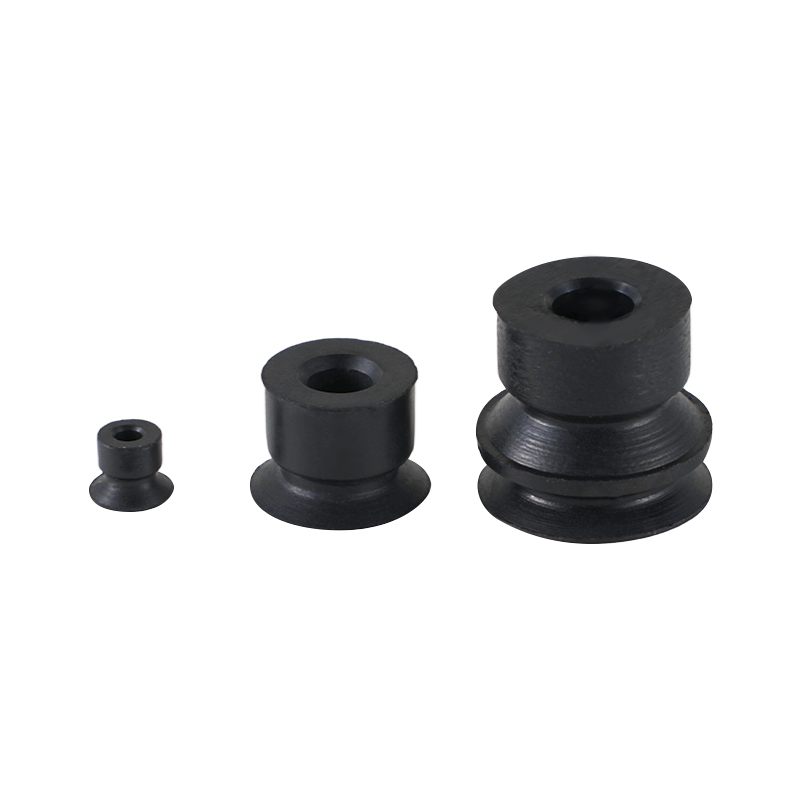

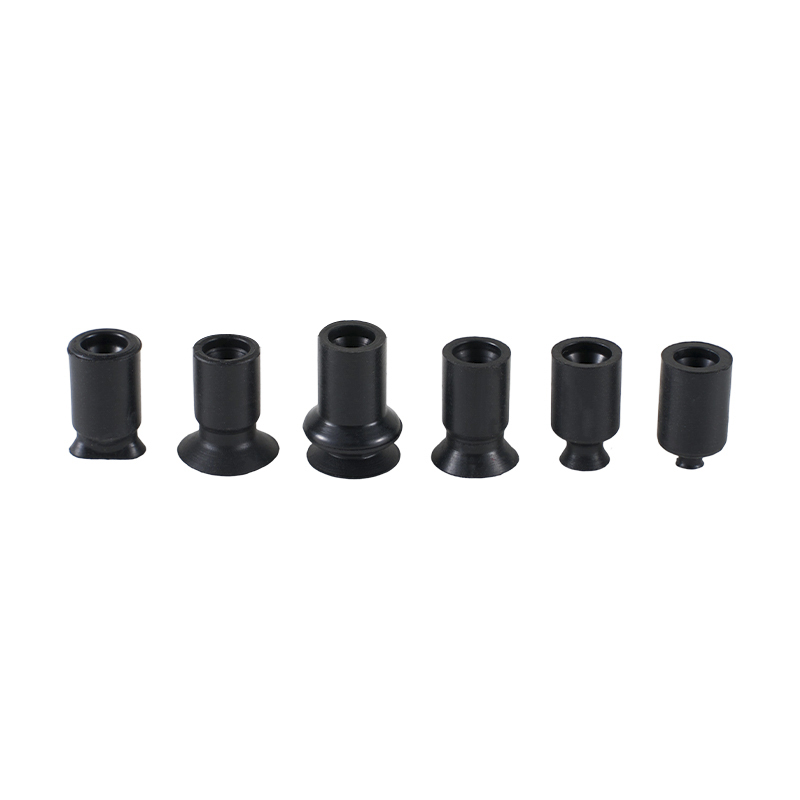

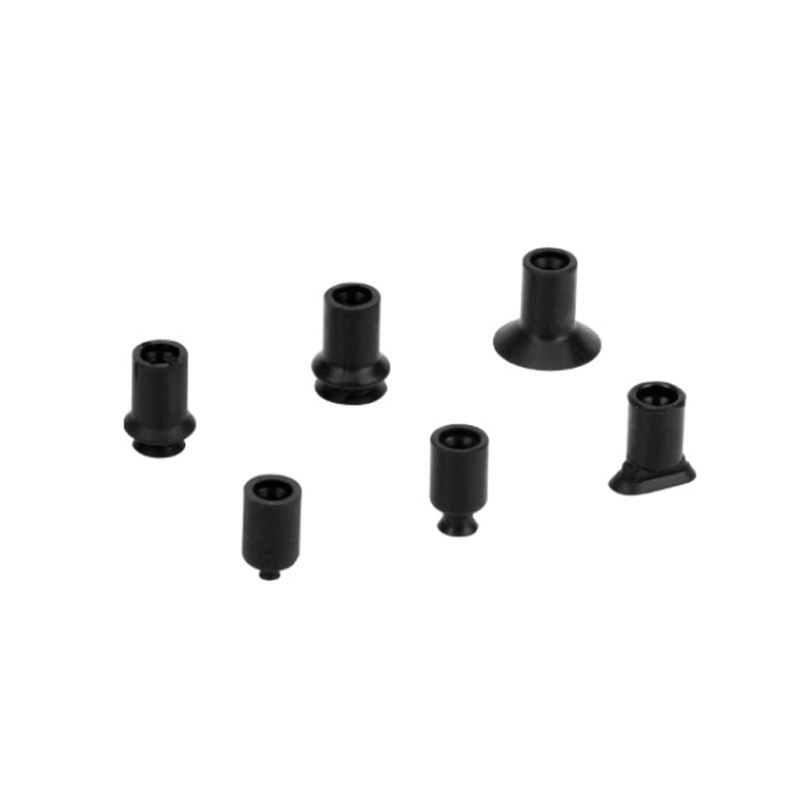

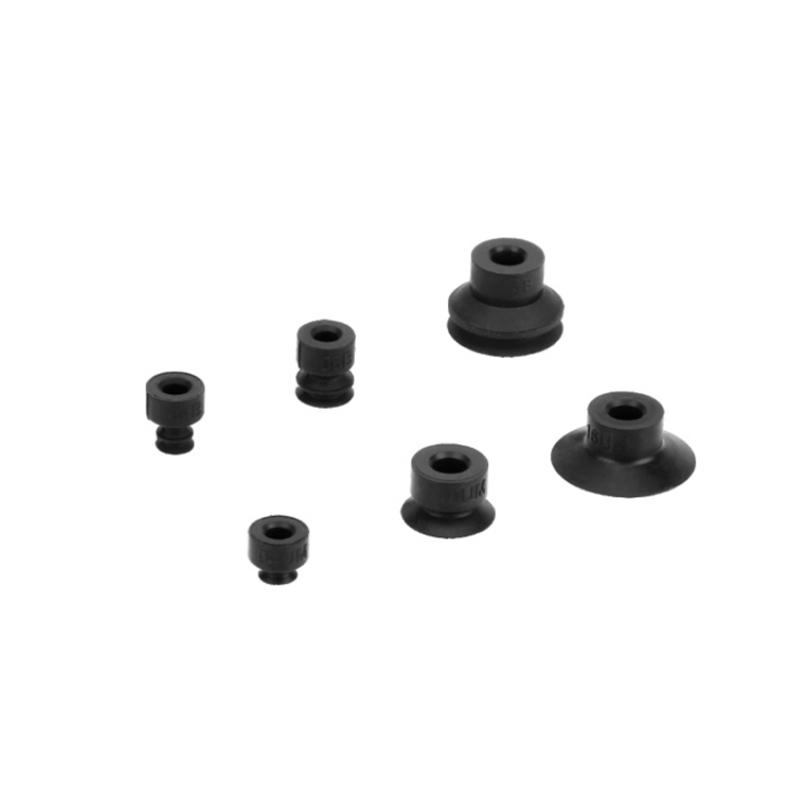

ZP 시리즈 소형 및 짧은 진공 흡입 컵

ZP 시리즈 소형 및 단거리 진공 흡입 컵은 공간이 제한된 시나리오를 위해 설계된 고성능 흡입 요소입니다. 컴팩트한 구조, 다양한 유형 및 보편적인 적응성을 통해 정밀 조립 및 소형 자재 취급과 같은 산업 분야에서 널리 사용됩니다.

제품특징
1. 컴팩트하고 짧은 디자인: C-ZP 시리즈는 초단형 구조를 채택하여 설치 공간을 크게 절약하고 특히 로봇 엔드 이펙터의 진공 흡입 요구 사항이나 작은 작업 영역에 적합합니다.

2. 다양한 유형 선택: 형상 및 구조 : 원형 씬(UT), 리브형(CT), 타원형(U), 플랫(UA), 홈형(UM), 다단 벨로우즈(3-Stage Bellows) 등 다양한 디자인을 제공합니다.

3. 크기 적용 범위: 직경 사양은 02, 04, 06, 08, 10, 13, 16mm 등을 포함하여 미세 부품부터 중소형 재료까지 흡입 요구 사항을 충족합니다.

4. 보편적인 적응성: 직경 전반에 걸쳐 어댑터의 범용 설치를 지원하고, 액세서리 재고에 대한 부담을 줄이고, 장비 유지 관리 및 관리 비용을 줄입니다.

5. 재료 적응성: 두 가지 재료 옵션을 사용할 수 있습니다. 니트릴 고무(NBR)와 실리콘 고무는 기존 산업 환경과 청결성 또는 고온 저항이 요구되는 시나리오에 적합합니다.

이메일: manager@cktworld.com
다운로드
이전:어댑터 및 버퍼 브래킷이 포함된 ZP 시리즈 소형 진공 흡입 컵
다음:다음 글이 없습니다

  • ● Thin 유타와 Thin with Rib CT(10,13,16) 6종 추가
    ● 타원형 U 3종(2*4,3.5*7,4*10) 추가
    ● 어댑터 크기에 적용 가능

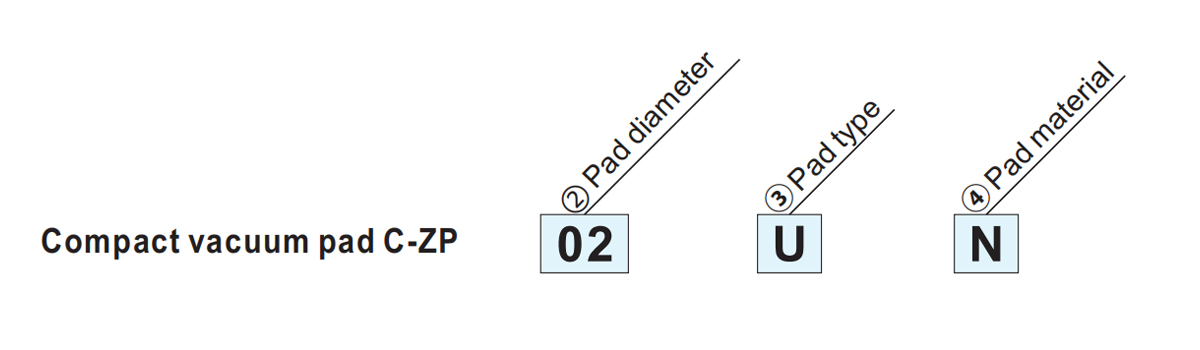

    패드 직경
    ②패드 직경/3패드 종류☆ 02 04 06 08 10 13 16 2004 3507 4010 ④재료*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3.5×7 4×10 N NBR
    타원형 평면형 S 실리콘 고무.
    A1 U 플랫 ● ● ● ● - - - ● ● ● *자세한 내용은 4페이지를 참조하세요.
    패드   소재
    UT 얇은 플랫 - - - - ● ● ● - - -
    CT 얇은 플랫 with ribs - - - - ● ● ● - - -
    A2 B 벨로우즈 - - ● ● - - - - - -
    A3 J 3단 벨로우즈 - - ● - - - - - - -

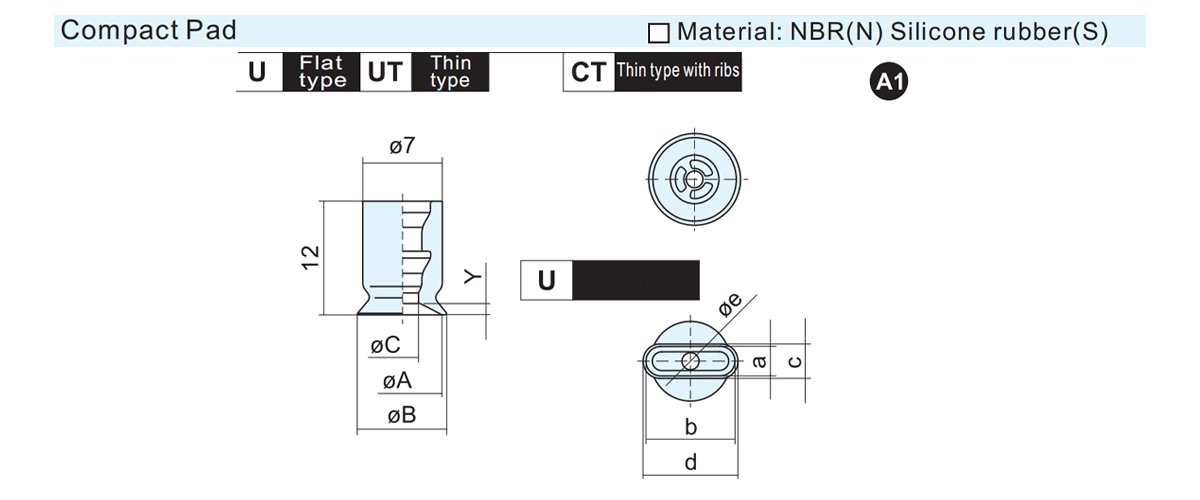

    타원형 모델 a b C d Øe Y 무게
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    모델 ØA ØB ØC Y 무게
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT구 16 17 0.6

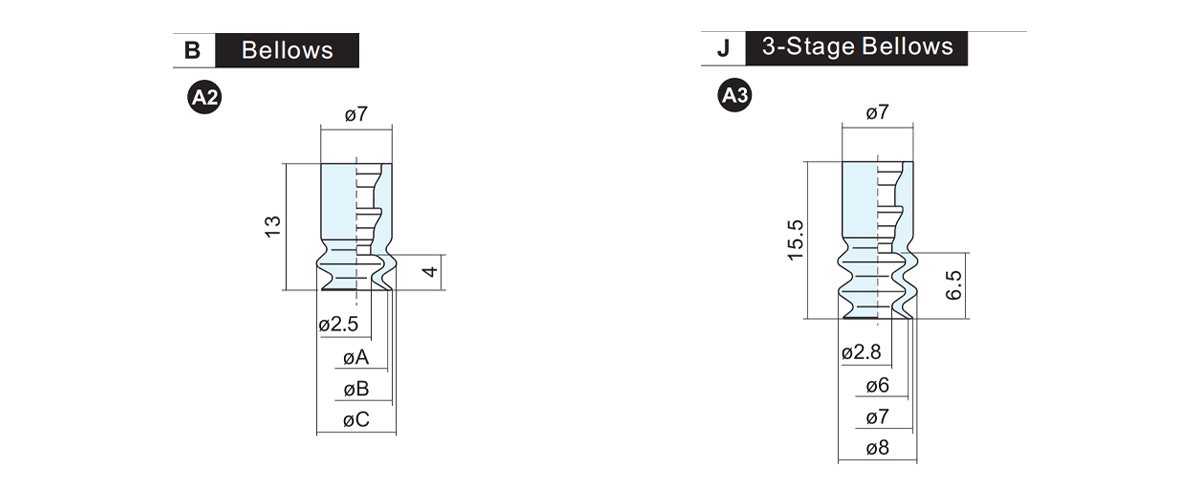

    벨로우즈 3단 벨로우즈
    모델 ØA ØB ØC 무게 모델 무게
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

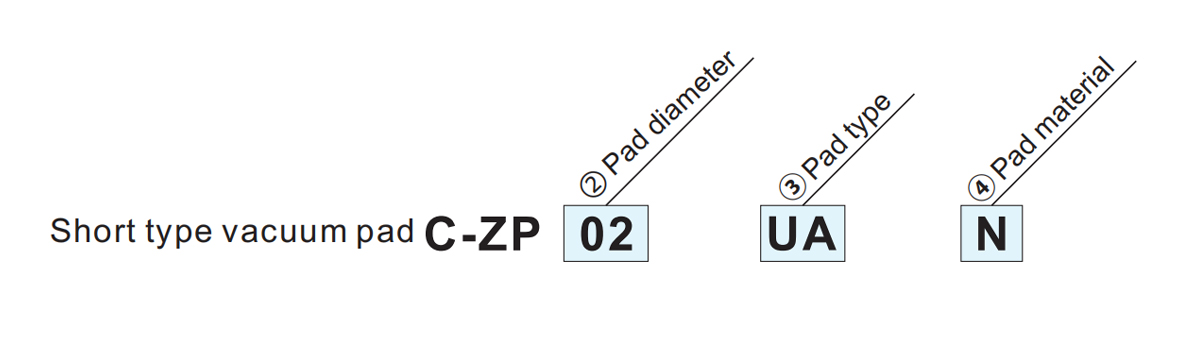

    ②패드 직경 ○/
    ③패드형☆     		지하 1층 C* 디* ④)재료*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1.5 Ø2 Ø3.5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S 실리콘 고무
    UA 플랫 type ● ● ● - - - - - - *자세한 내용은 4페이지를 참조하세요.
    패드 소재
    음 갈비뼈가 있는 그로브 타입 - - - ● ● ● ● ● ●
    학사 벨로우즈 - - - ● ● ● ● ● ●

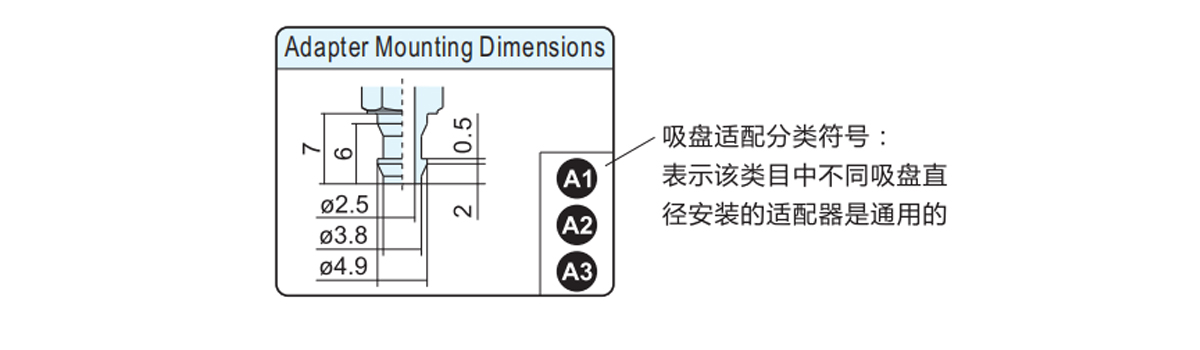

    *처음에 같은 문자가 있으면 해당 어댑터가 범용임을 나타냅니다.

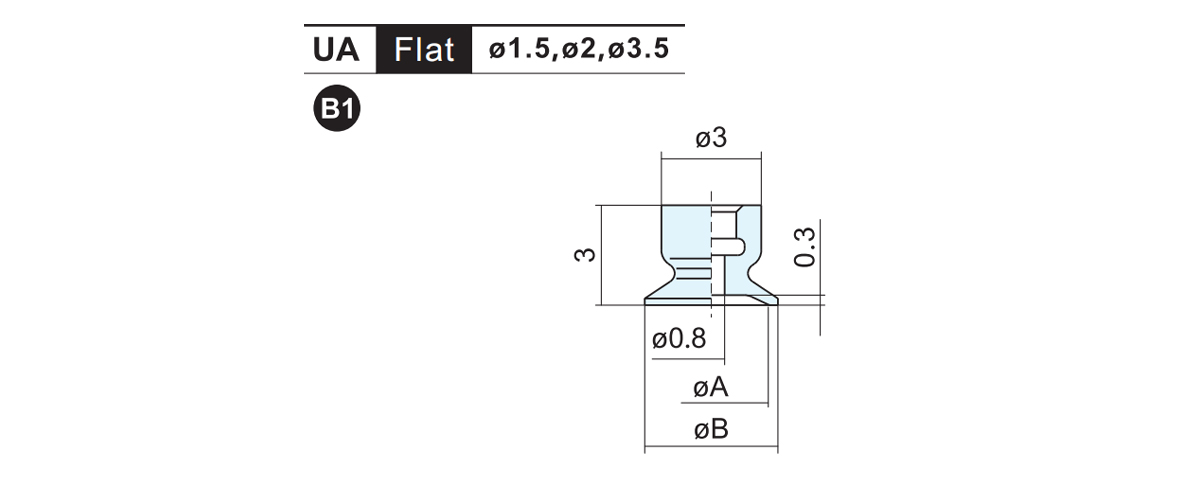

    ● 플랫형 UA 3종(1.5,2,3.5) 추가
    ● 리브가 있는 그로브형 UM(4016) 6종 추가
    ● Bellows BA(4-16) 6종 추가

  • 부품 번호 ØA ØB 무게
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

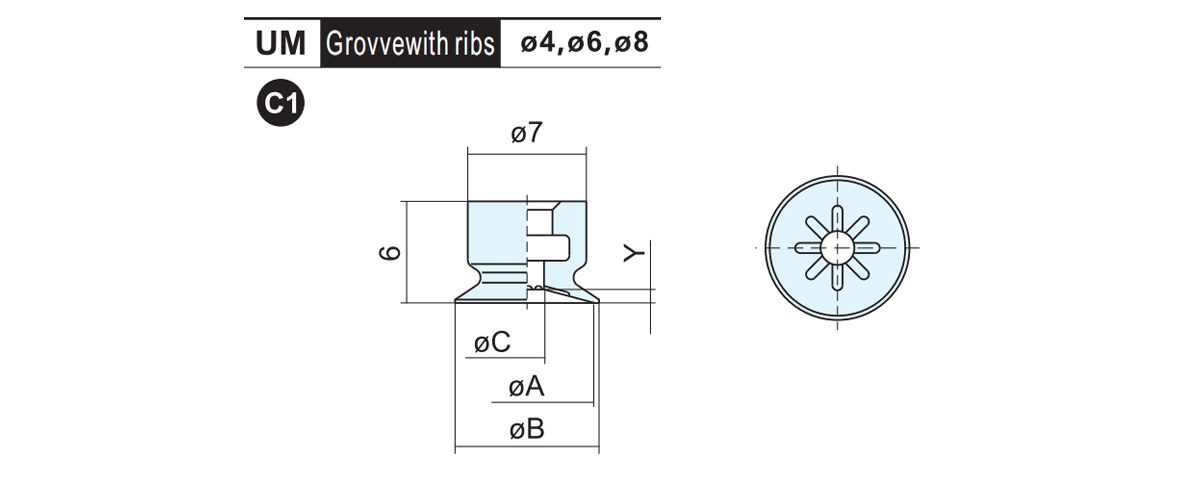

    부품 번호 ØA ØB ØC Y 무게
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

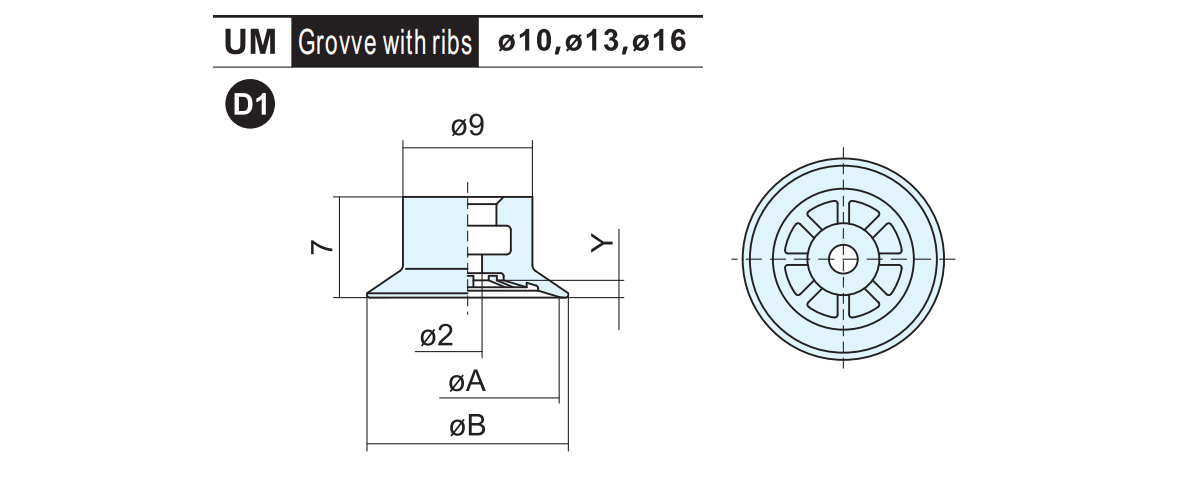

    부품 번호 ØA ØB Y 무게
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

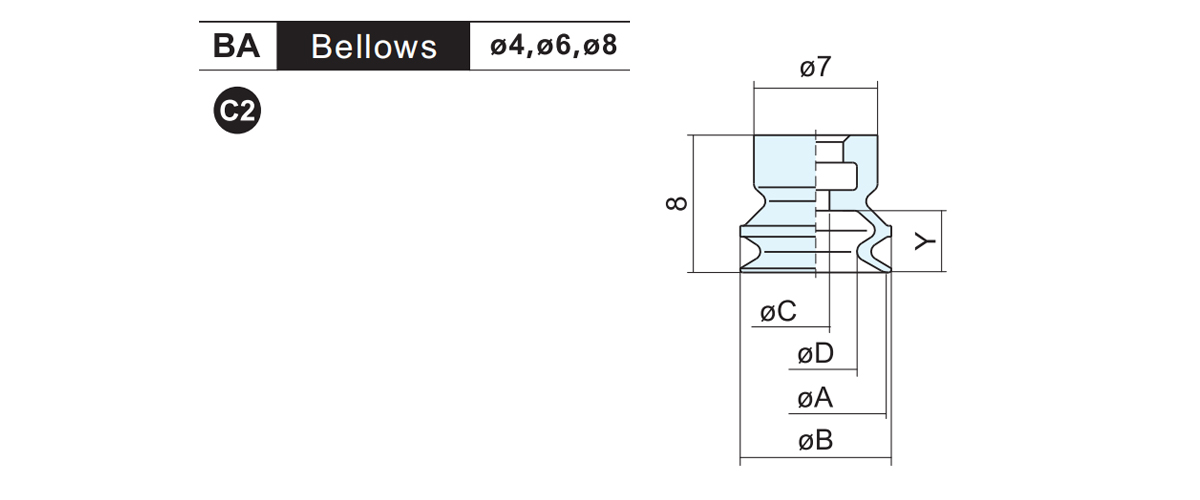

    부품 번호 ØA ØB ØC ØD Y 무게
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

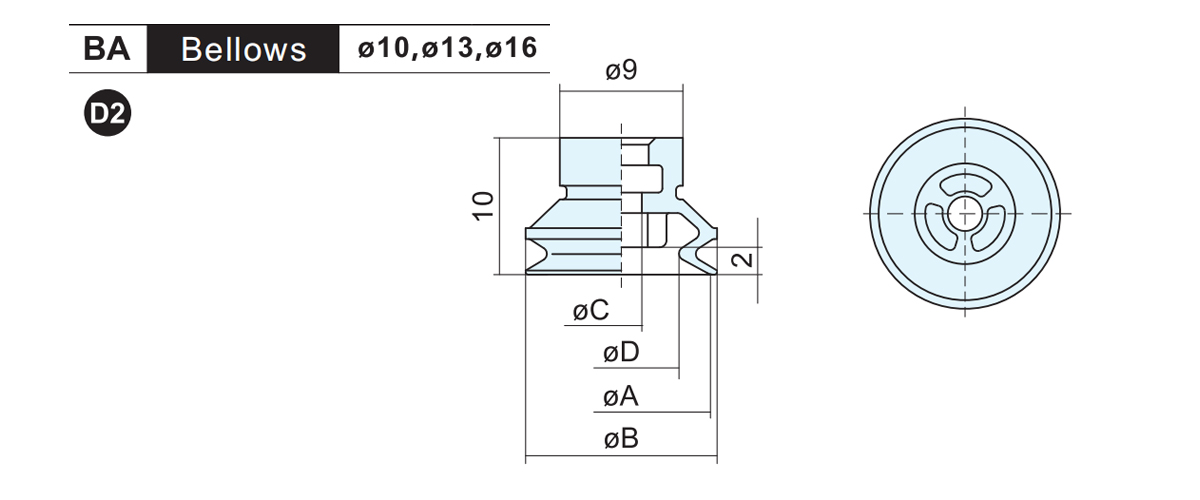

    부품 번호 ØA ØB ØC ØD 무게
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

    부품 번호 A B ØC D E L 무게
    ZPRS-04-A5 M5×0.8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1.0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

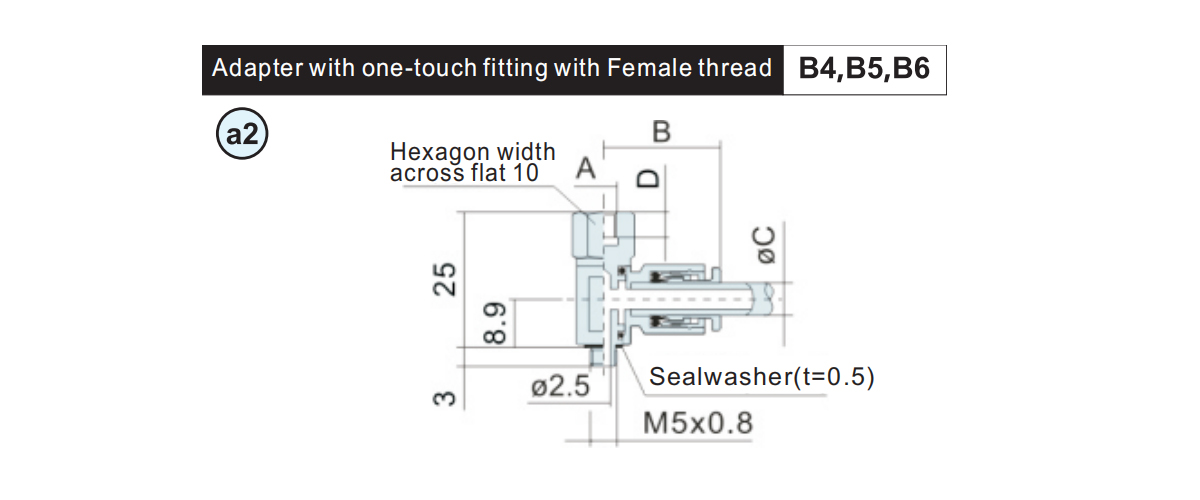

    부품 번호 A B ØC D 무게
    ZPRS-04-B4 M4×0.7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0.8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1.0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

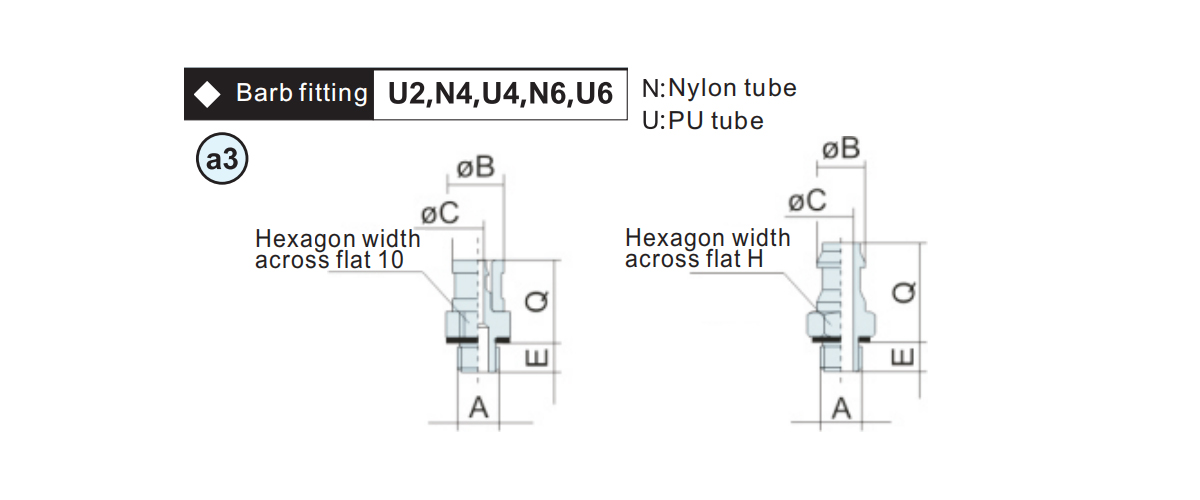

    부품 번호 A ØB ØC E H Q 무게
    M-3AU2 M3×0.5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0.8 3 7 1.5
    M-3AU4 M3×0.5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0.8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    부품 번호 ØD L 무게
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD 부품 번호 A ØB E H Q 무게
    3 KJH03-M3-B M3×0.5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0.8 2.5 3 2
    3.2 KJH23-M3-B M3×0.5 1.5 2.5 1.8
    KJH23-M5-B M5×0.8 2.5 3 1.6
    4 KJH04-M3-B M3×0.5 1.5 2.5 8 2
    KJH04-M5-B M5×0.8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

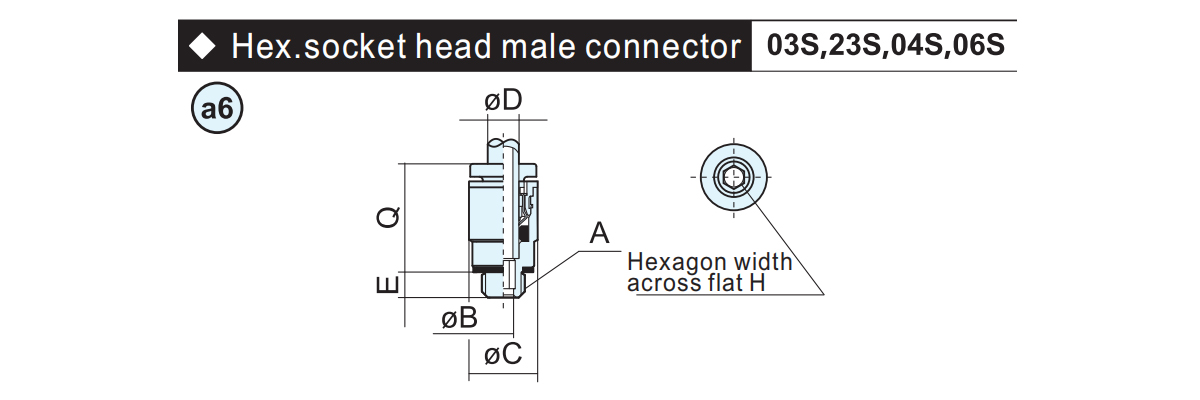

    ØD 부품 번호 A ØB ØC E H Q 무게
    3 KJS03-M3-B M3×0.5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0.8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0.5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0.8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0.8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    어댑터 부품 번호 A B C L 무게 해당 패드
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0.8 7 3 14 2.3
    ZPT1-A6 M6×1.0 8 4 15 3

    어댑터 부품 번호. A B 무게 해당 패드
    ZPT1-B4 M4×0.7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0.8 5 2.7

    어댑터 부품 번호 무게 연결 부품 번호 적용 패드
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

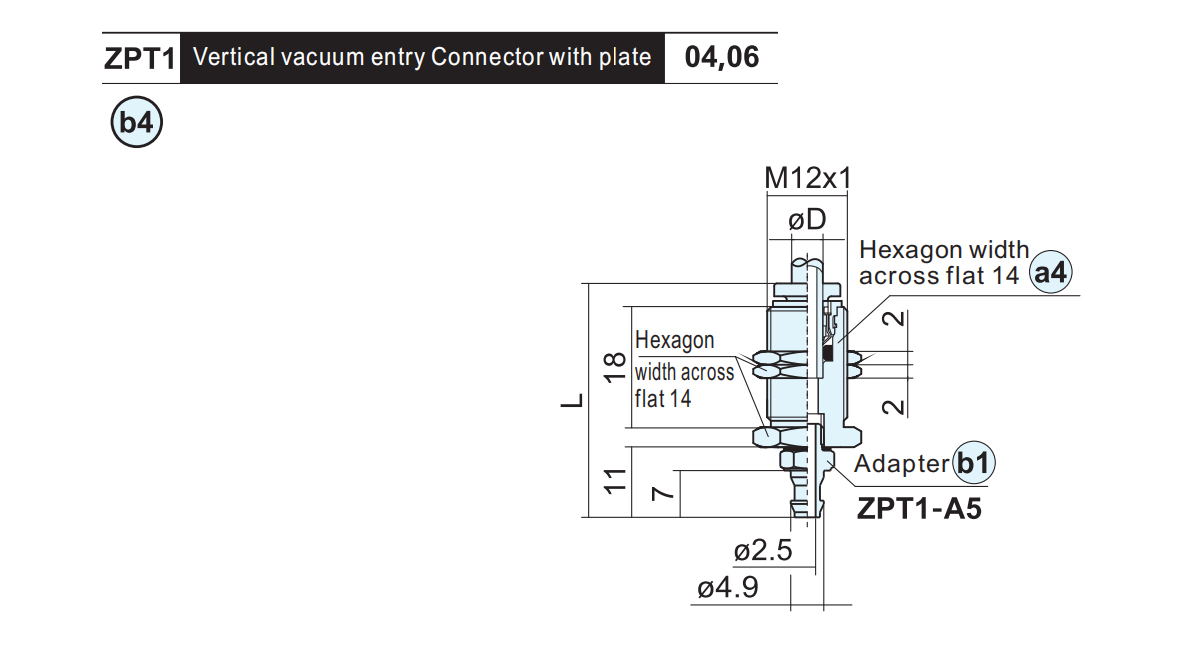

    어댑터 부품 번호. ØD L 무게 연결 부품 번호 해당 패드
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

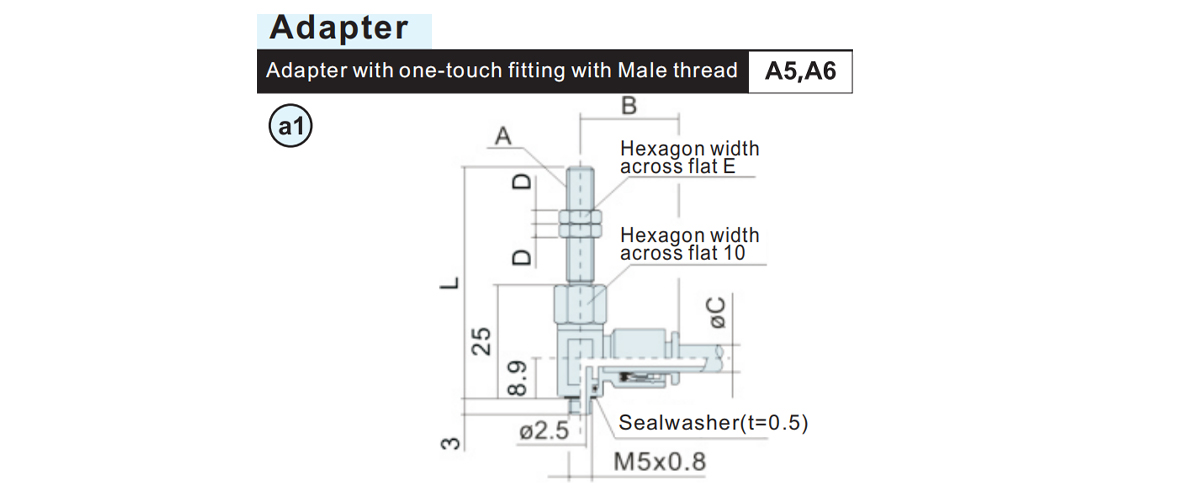

    어댑터 부품 번호. A B ØC D E L 무게 연결 부품 번호 해당 패드
    ZPR1-04-A5 M5×0.8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1.0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    어댑터 부품 번호. A B C D 무게 연결 부품 번호 해당 패드
    ZPR1-04-B4 M4×0.7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0.8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    어댑터 부품 번호. A D E L 무게 해당 패드
    ZPY1-B5-A5 M5×0.8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1.0 3 8 50 15.1

    어댑터 부품 번호. A B 무게 해당 패드
    ZPY1-B5-B4 M4×0.7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0.8 5 8.3

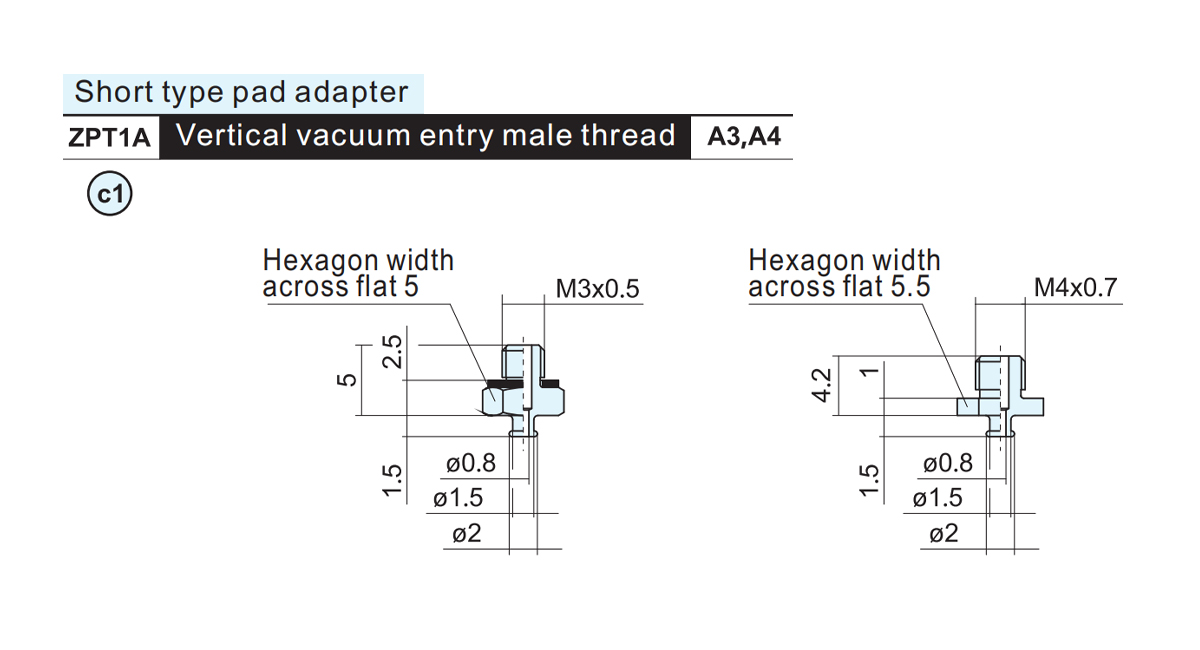

    어댑터 부품 번호 무게 해당 패드
    ZPT1A-A3 0.4 지하 1층
    ZPT1A-A4 0.4

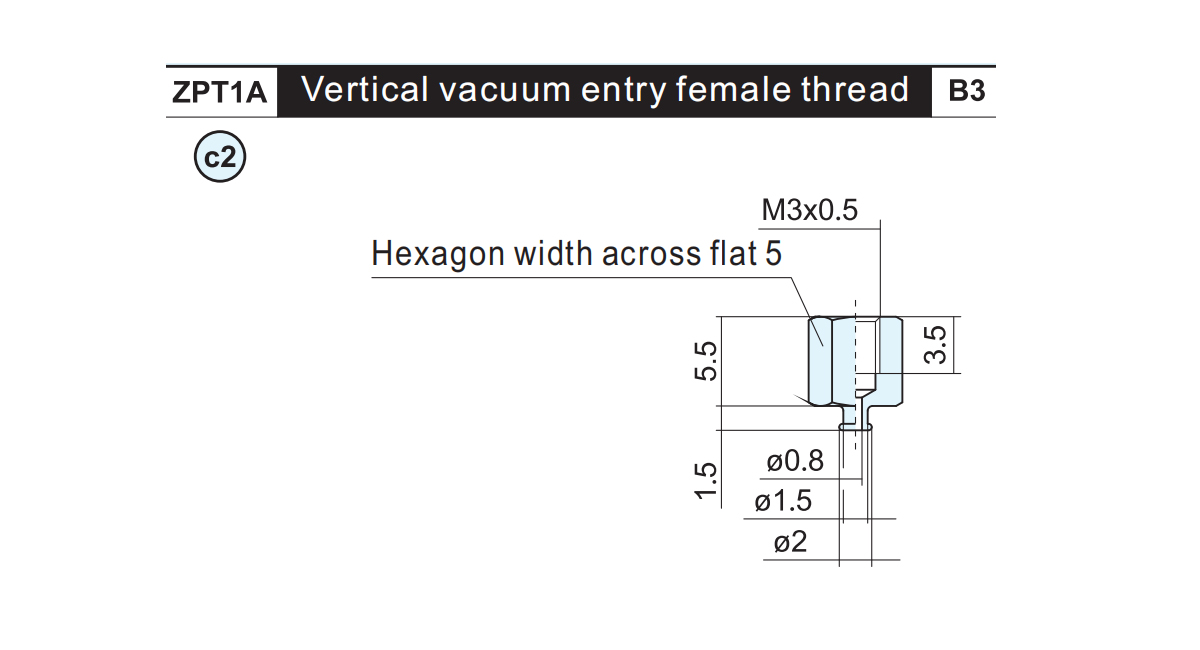

    어댑터 부품 번호 무게 해당 패드
    ZPT1A-B3 0.8 지하 1층

    어댑터 부품 번호. 무게 해당 패드
    ZPT1A-B3-A6 2.4 지하 1층

    어댑터 부품 번호. 무게 적용 패드
    ZPY1A-B3-B3 1.6 지하 1층
    ZPY1A-B3-B4 1.4

    어댑터 부품 번호 무게 적용 패드
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

    어댑터 부품 번호 A B L 무게 해당 패드
    ZPT2A-B4 M4×0.7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0.8 5 11 2.1

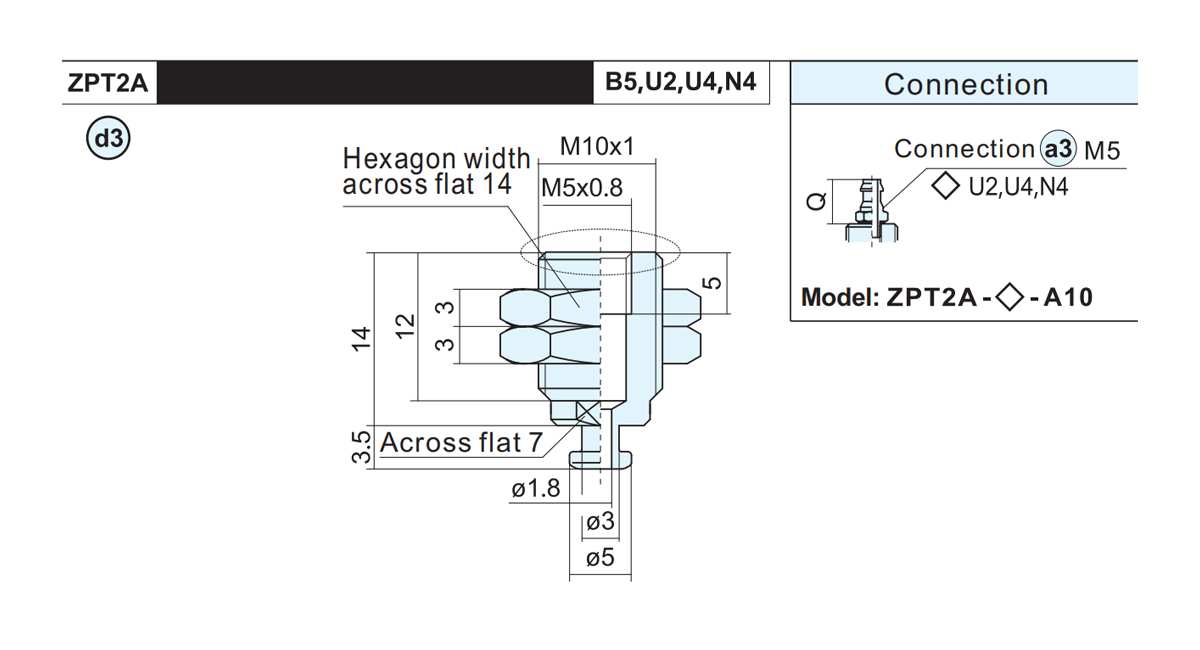

    어댑터 부품 번호 무게 해당 패드
    ZPT2A-B5-A10 11 C1 C2

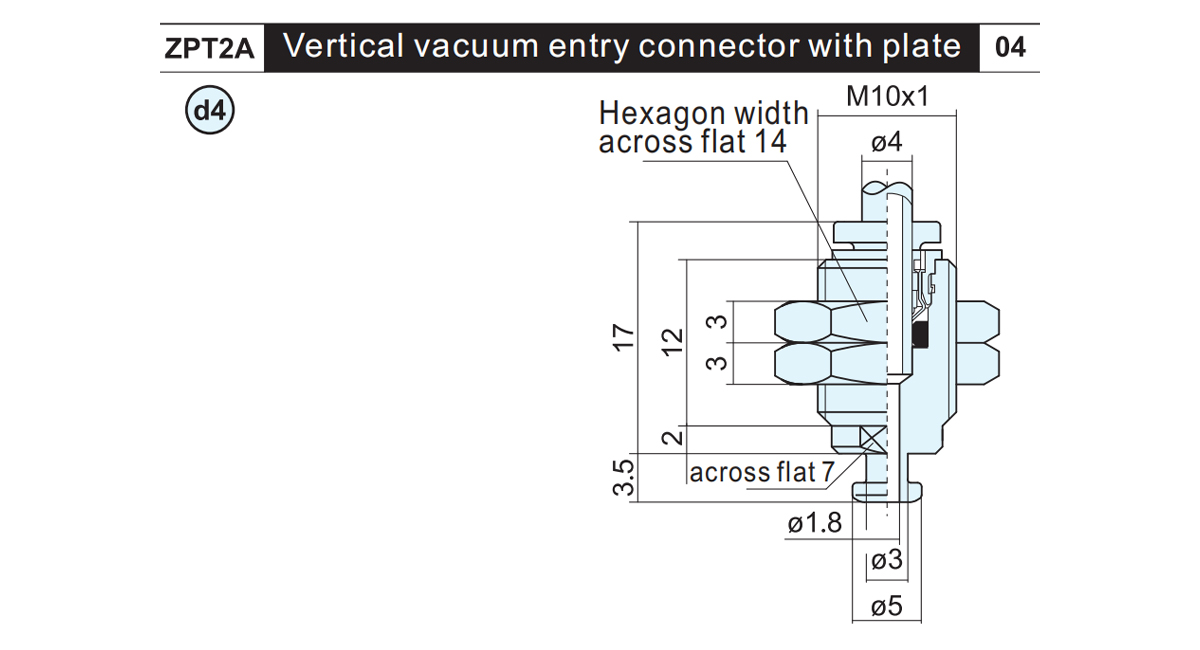

    어댑터 부품 번호 무게 무게 Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

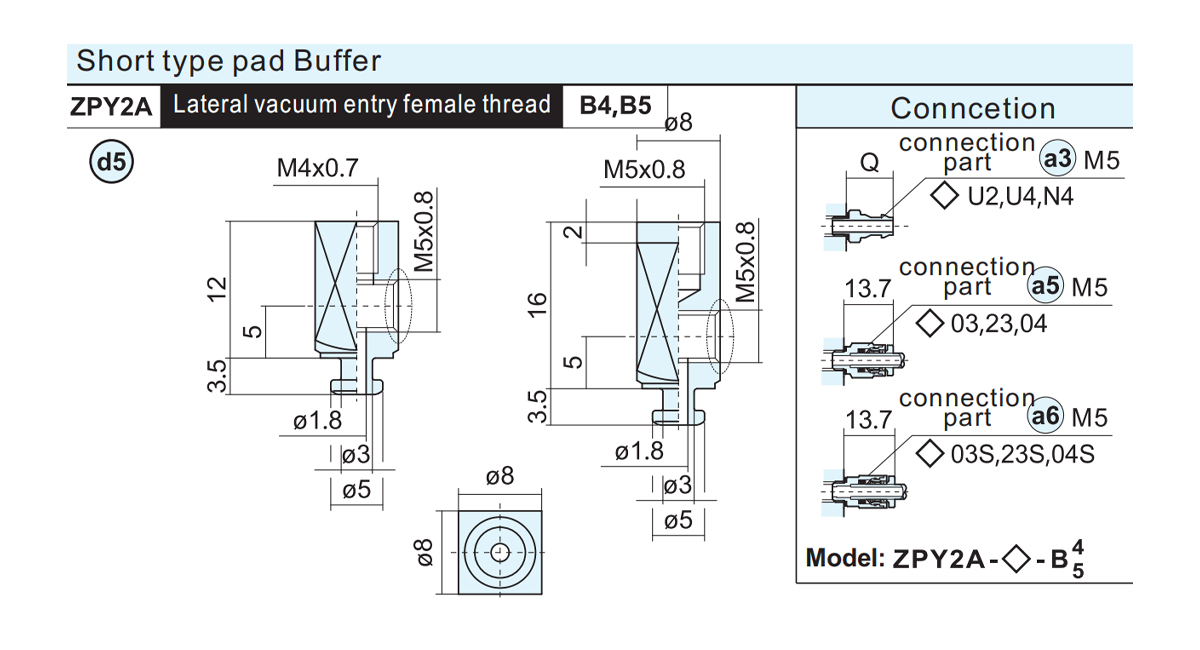

    어댑터 부품 번호 무게 적용 패드
    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

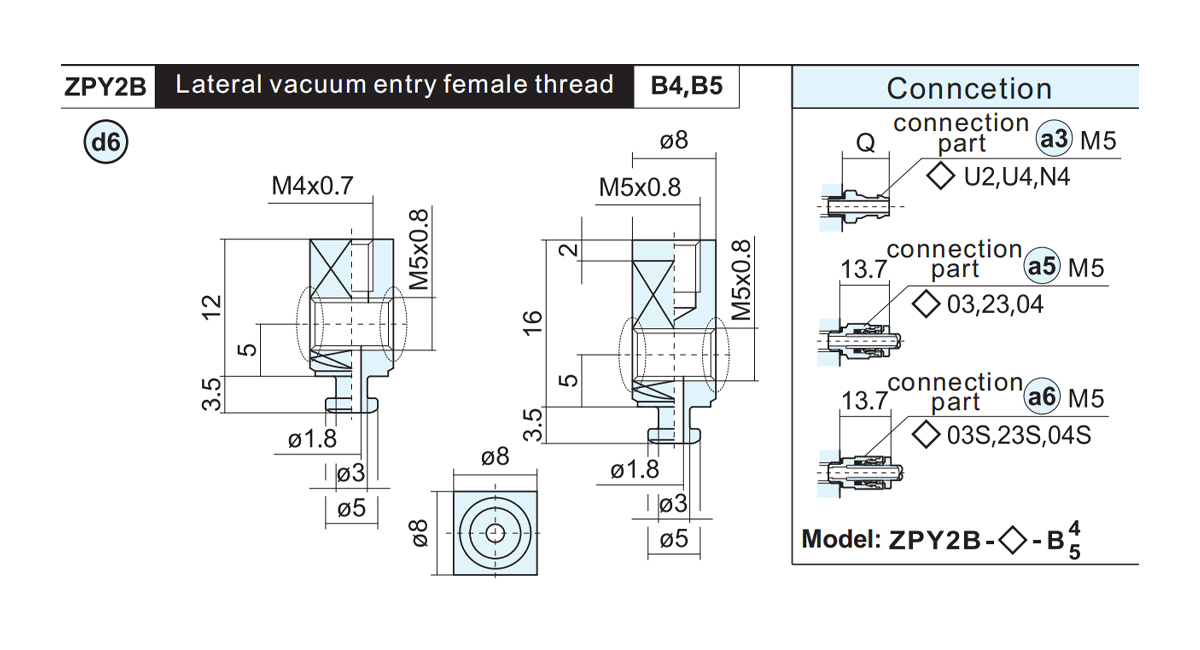

    어댑터 부품 번호 무게 적용 패드
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

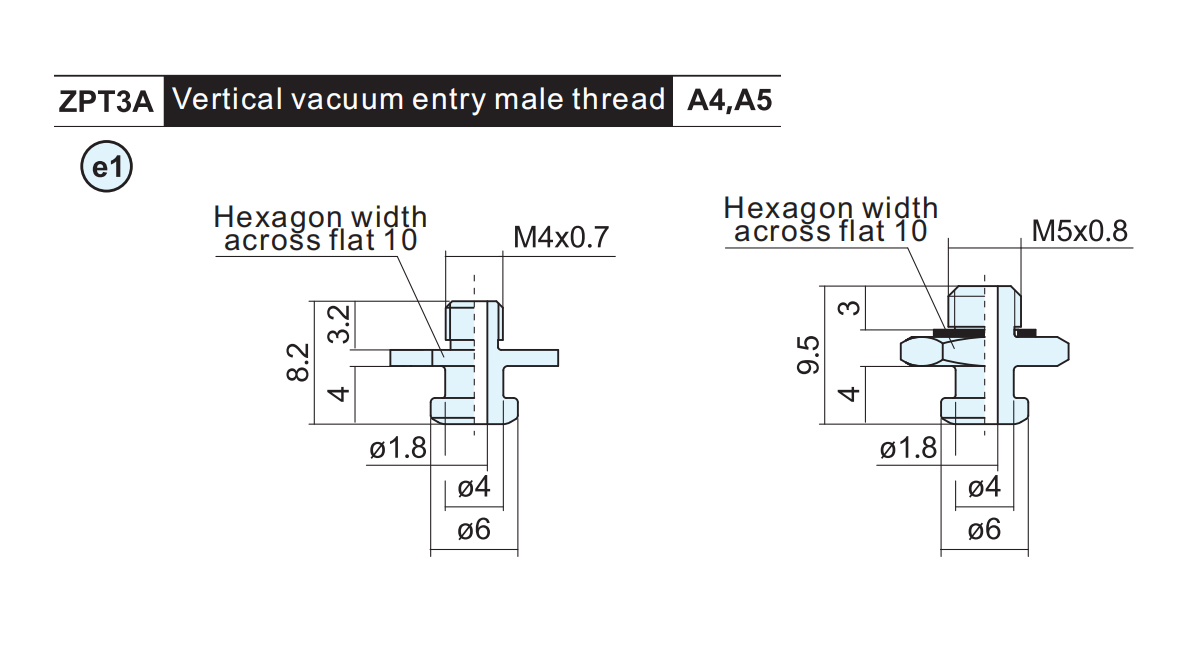

    어댑터 부품 번호 무게 적용 패드
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

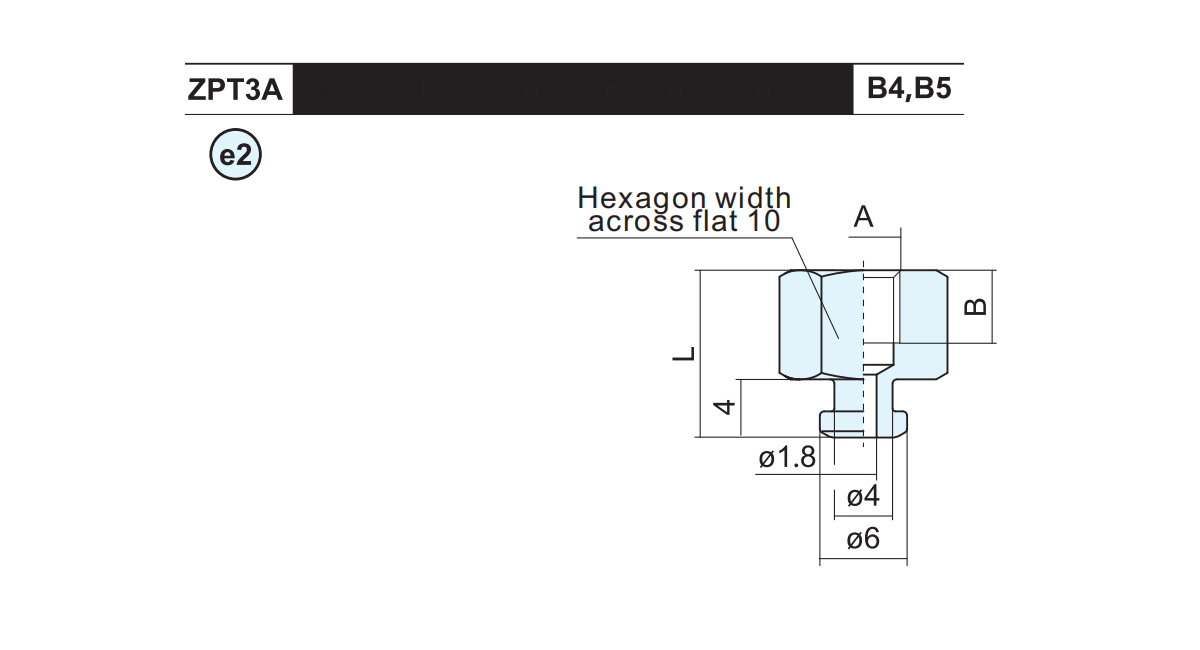

    어댑터 부품 번호 A B L 무게 해당 패드
    ZPT3A-B4 M4×0.7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0.8 5 11.5 5.2

    어댑터 부품 번호 무게 연결 해당 패드

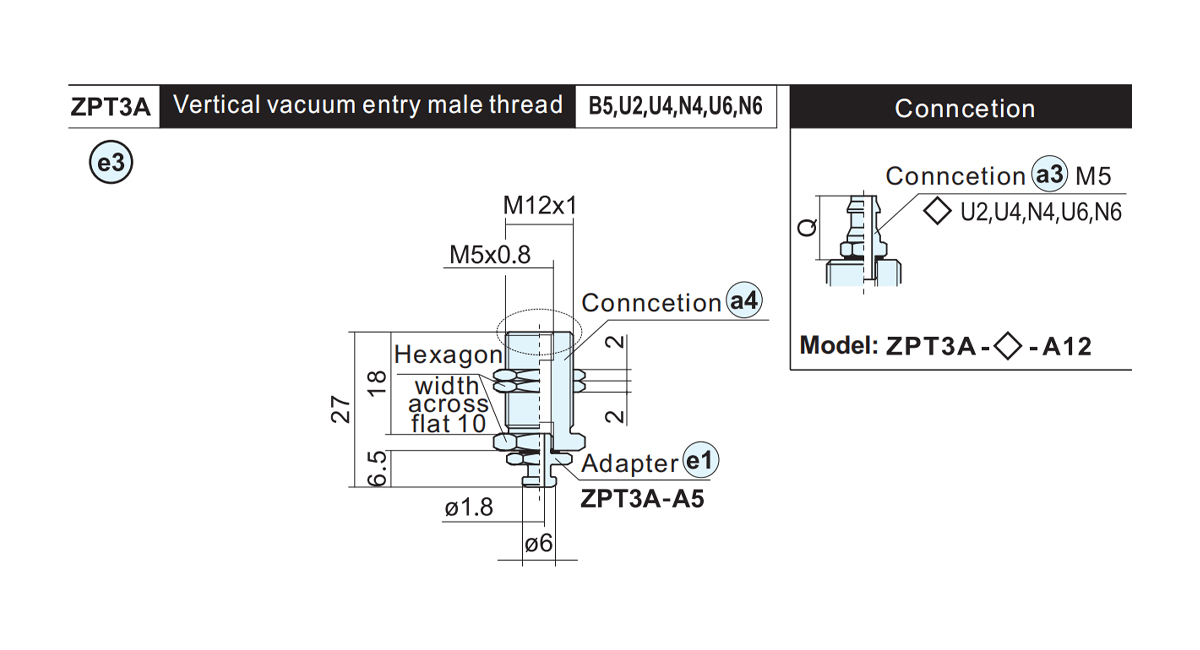

    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

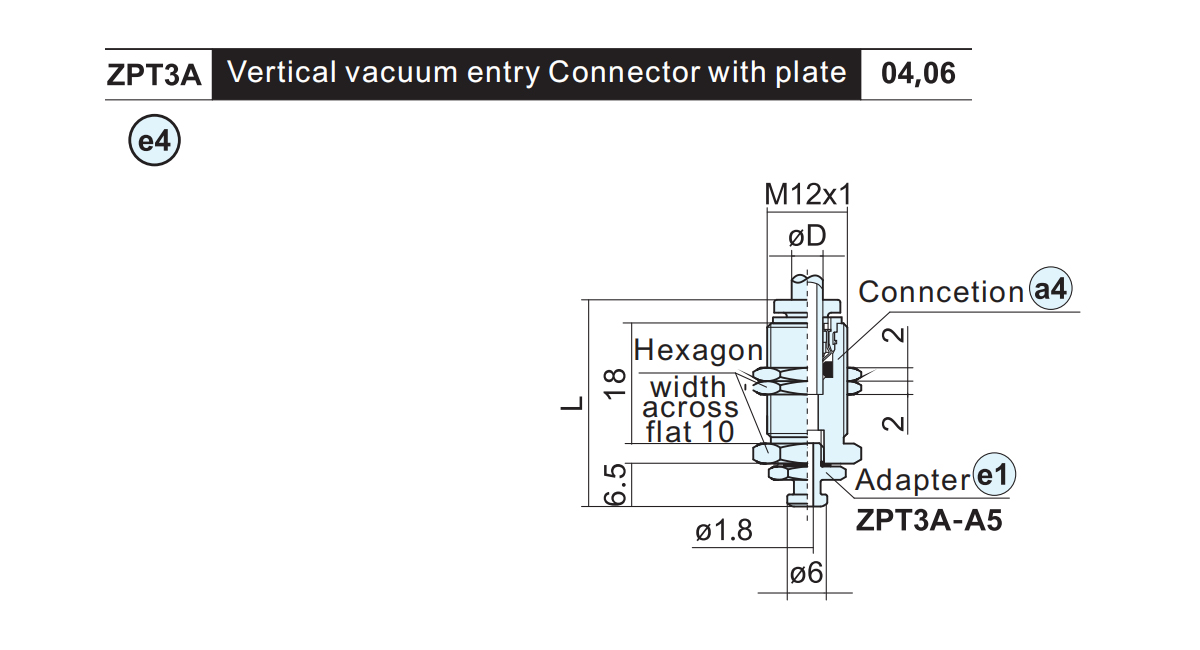

    어댑터 부품 번호. ØD L 무게 연결 적용 패드
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

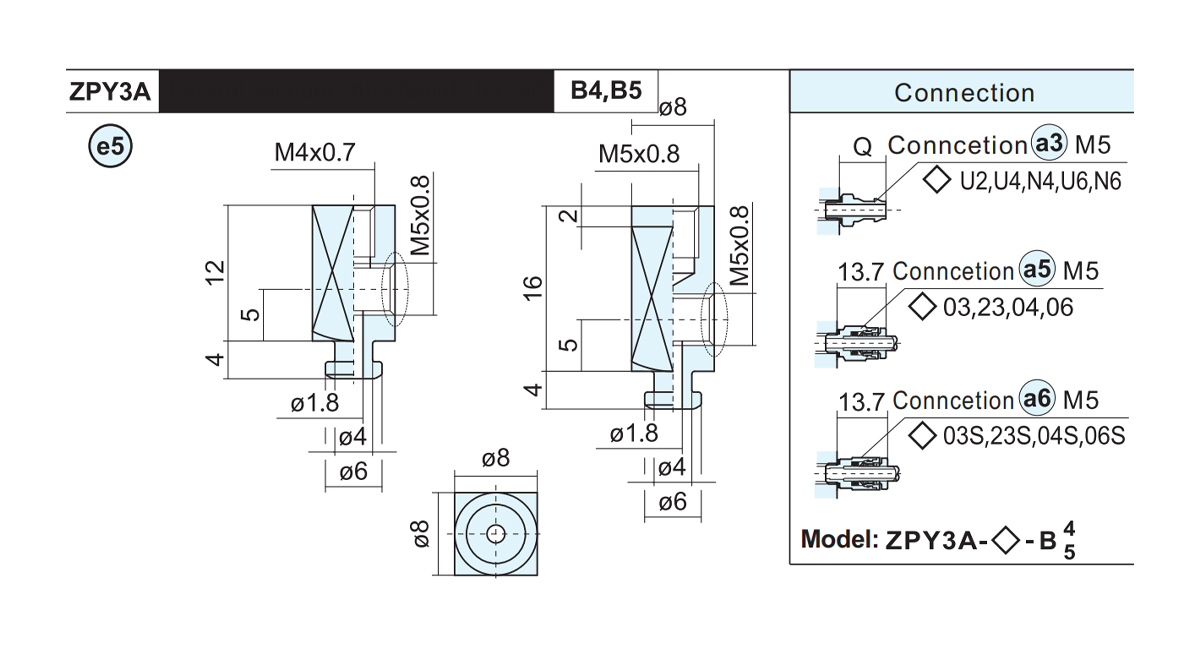

    어댑터 부품 번호 무게 적용 패드
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

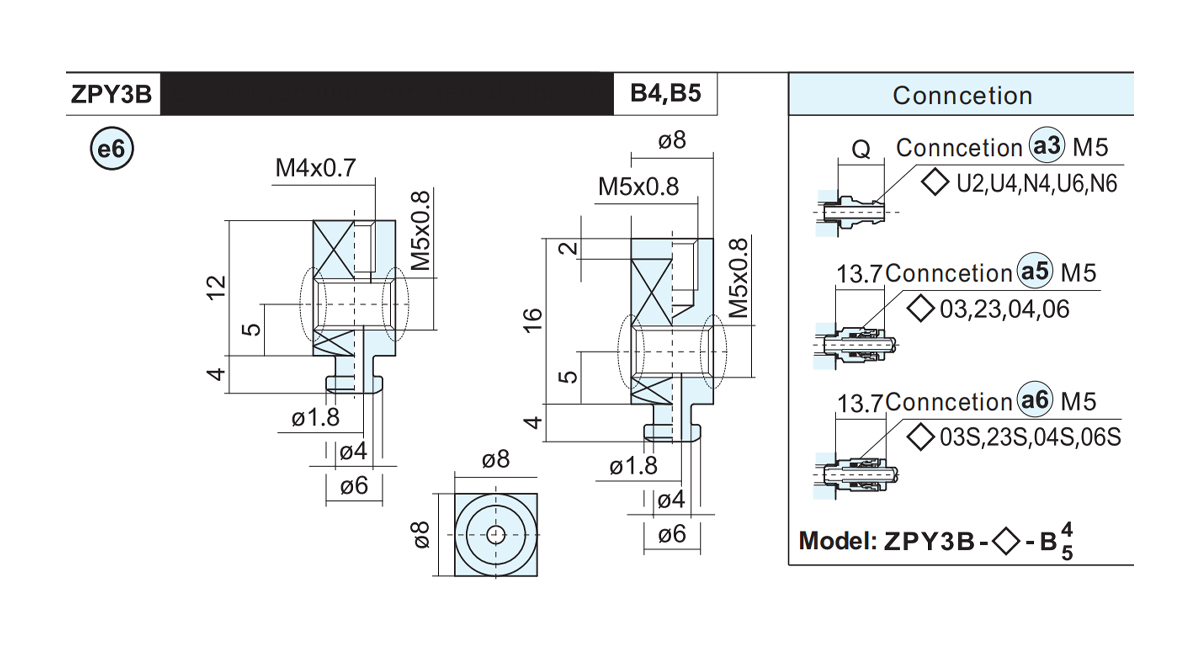

    어댑터 부품 번호 무게 적용 패드
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

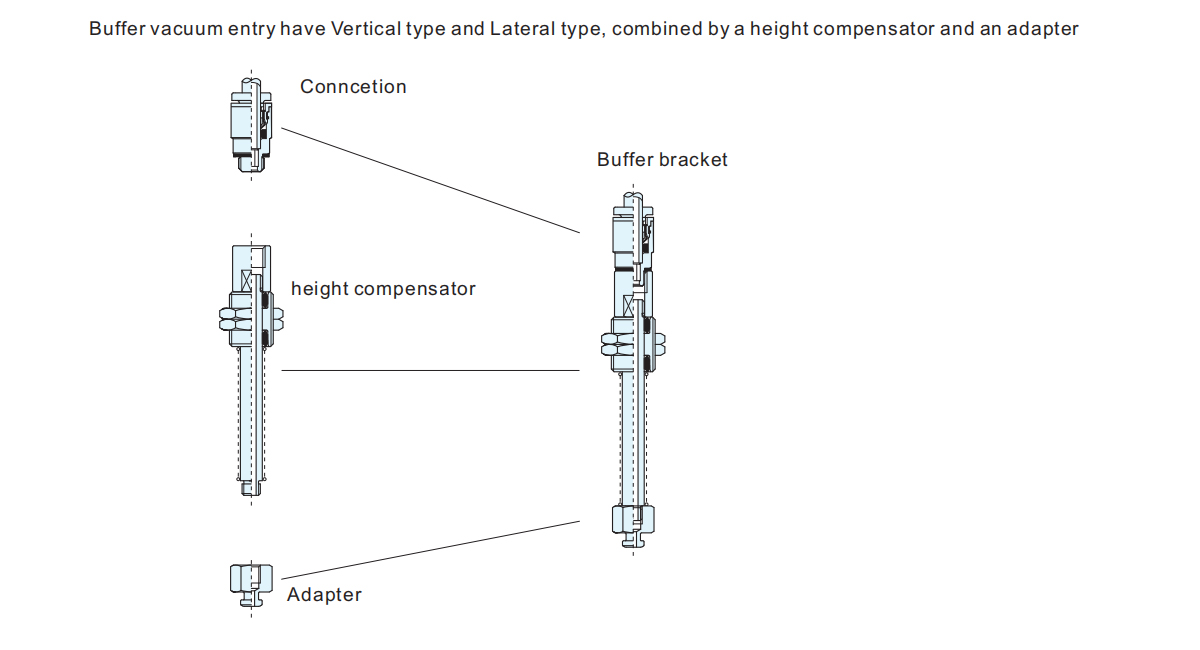

    모델 A B C ●중량
    J K
    ZP지하 1층-●6 34 6 15 22.8 22.3
    ZP지하 1층-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●높이보상형:회전형(J),비회전형(K)

    ■버퍼 스트로크(mm):6,10,15,25

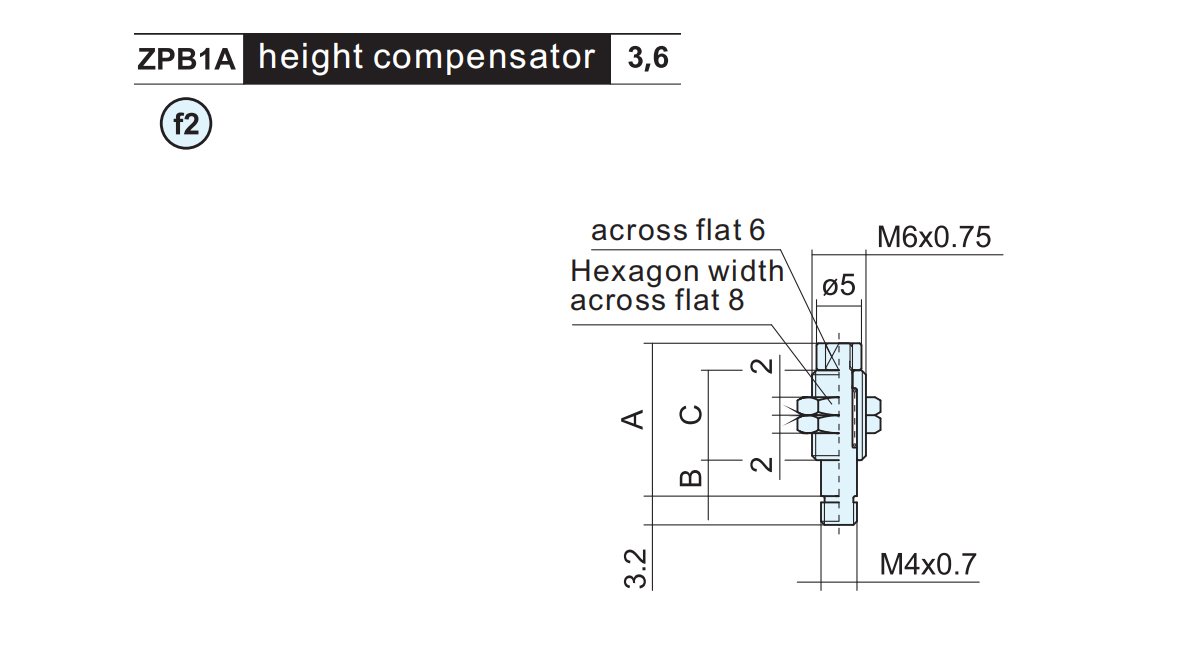

    모델 A B C 무게
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

    모델 A B C ●중량
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●높이보상형:회전형(J),비회전형(K)

    ■버퍼 스트로크:3,6,10

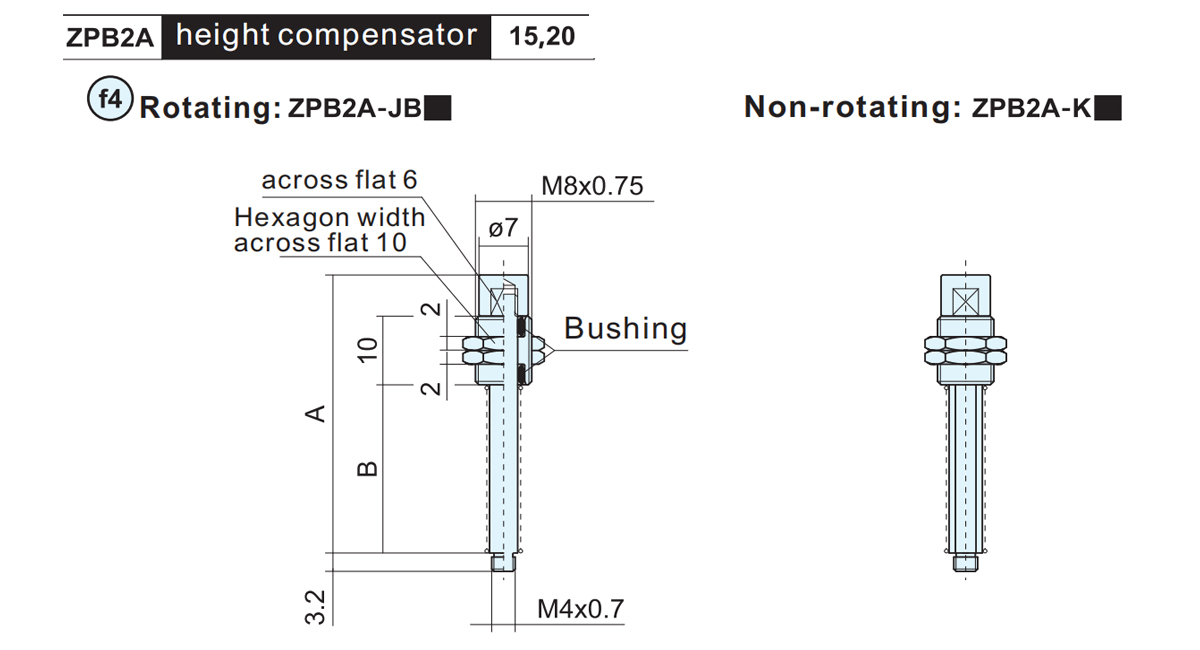

    모델 A B ●중량
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●높이보상형:회전형(J),비회전형(K)

    ■버퍼 스트로크:15,20

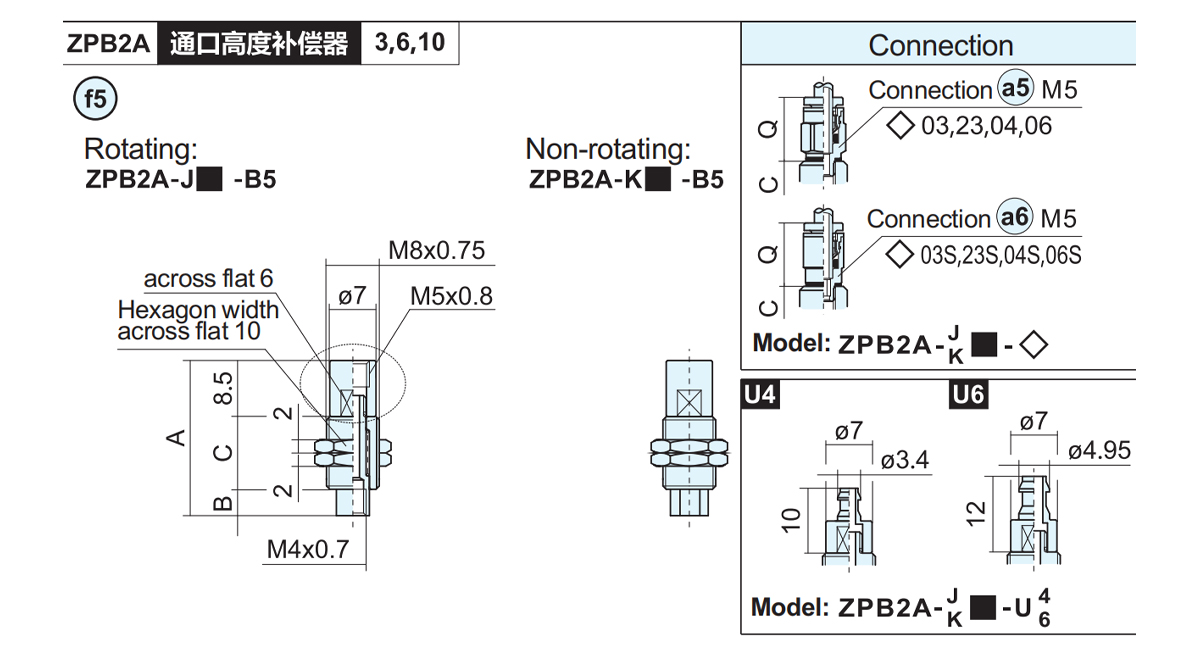

    모델 A B C ●중량
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●높이보상형:회전형(J),비회전형(K)

    ■버퍼 스트로크:3,6,10

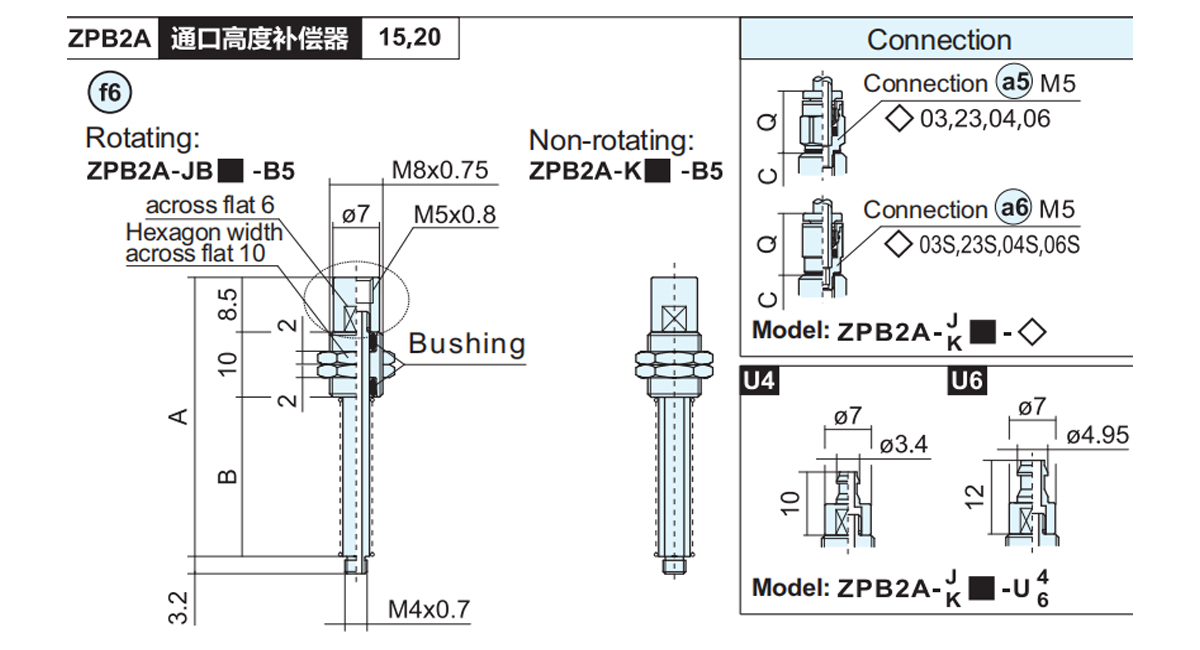

    모델 A B ● 무게
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●높이 보정기 유형:회전(J),비회전(K) □버퍼 스트로크:15,20

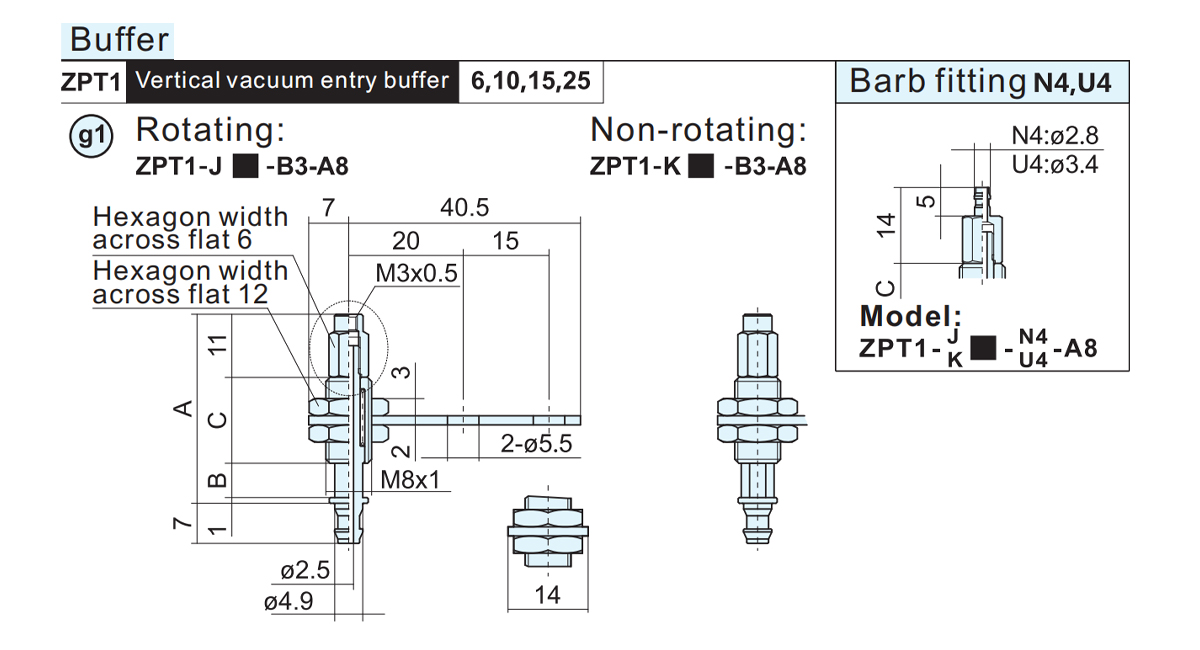

    모델 A B C ●중량 해당 패드
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●높이보정기형:회전형(J),비회전형(K)■버퍼 스트로크(mm):6,10,15,25

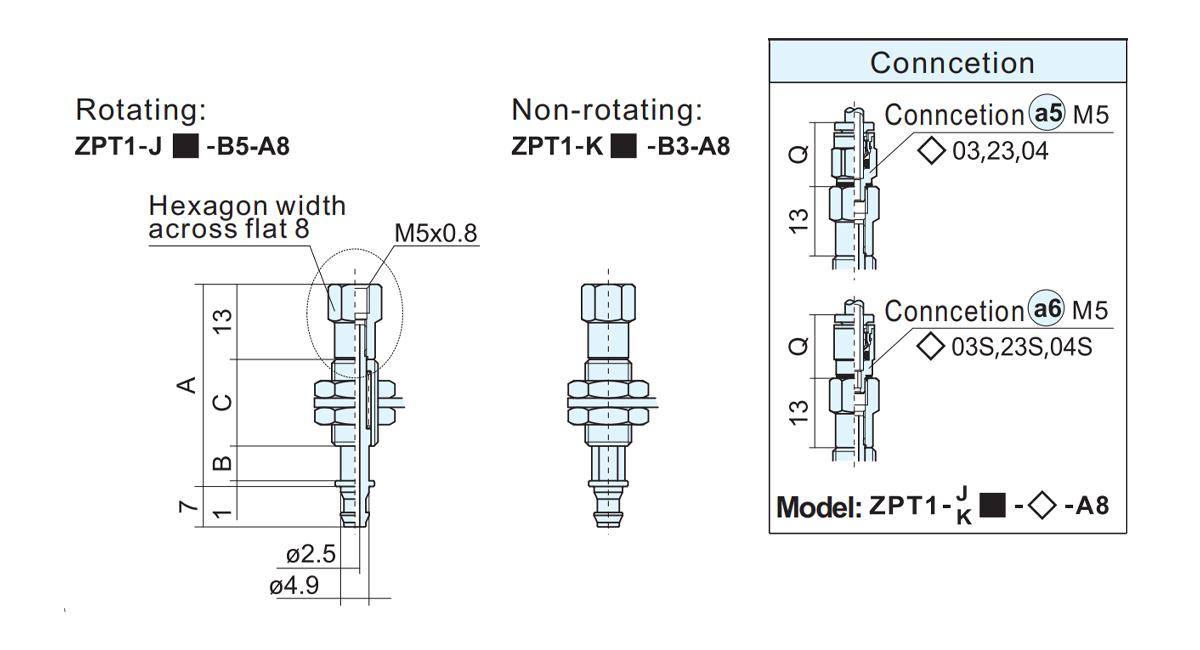

    모델 A B C ●중량 해당 패드
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    모델 A B C 무게 해당 패드
    ZPT1A-J3-B3 21 4 10 4.6 지하 1층
    ZPT1A-J6-B3 28 7 14 5.5
    ■버퍼 스트로크:3,6

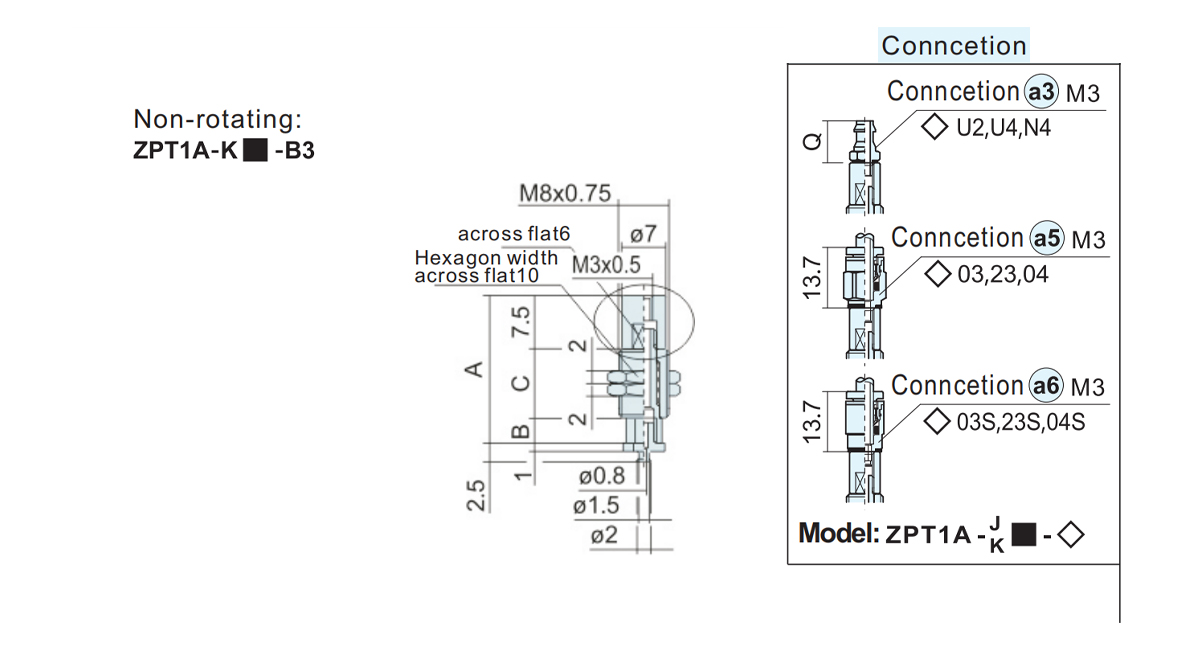

    모델 A B C 무게 해당 패드
    ZPT1A-K3-B3 22.5 4 11 6.6 지하 1층
    ZPT1A-K6-B3 29 7 14.5 7.8
