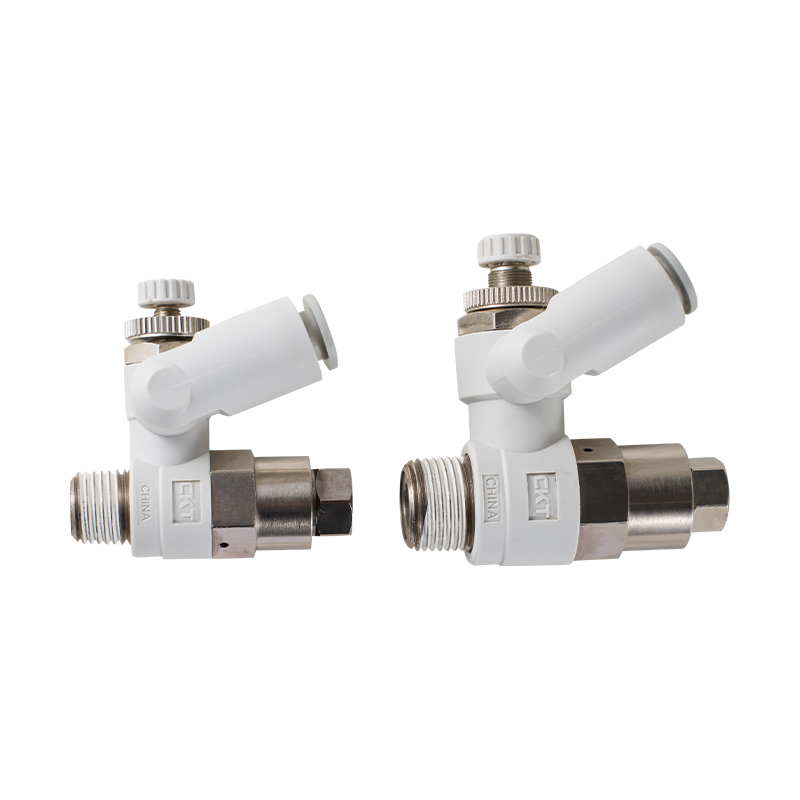

파일럿 작동식 체크 밸브가 있는 ASP 시리즈 속도 제어 밸브

파일럿 작동식 체크 밸브가 있는 ASP 시리즈 속도 제어 밸브는 체크 밸브 구조의 파일럿 제어 및 유압 속도 조절 구성 요소를 통합합니다. 파일럿 압력을 통해 메인 밸브 코어 스로틀 포트의 개방을 동적으로 제어하고, 액추에이터의 양방향 동작 속도와 역방향 자유 흐름 기능을 독립적이고 정밀하게 조절합니다.

핵심 기능

파일럿 압력 제어 원리
파일럿 오일 압력은 메인 밸브 코어 제어실에 작용하고 메인 스로틀 포트 흐름 영역은 유체 압력과 스프링 힘의 동적 균형을 통해 조정되어 외부 부하 변동에 대한 액추에이터 속도 제어의 민감도를 줄입니다.

비대칭 흐름 제어 구조
전방 흐름 경로는 조정 가능한 흐름 메커니즘으로 설정되고 역방향 채널은 누출 없는 체크 밸브와 통합되어 단방향 댐핑 및 역방향 자유 오일 복귀의 이중 기능 커플링을 형성하여 실린더/모터의 차별화된 속도 제어 요구 사항을 충족합니다.

동적 부하 보상 메커니즘
메인 밸브 코어의 변위는 파일럿 압력과 부하 압력의 압력차로 자동 보상되어 스로틀 포트의 압력 강하를 비교적 일정하게 유지하고 외부 부하의 급격한 변화에 따른 액추에이터의 움직임을 억제합니다.

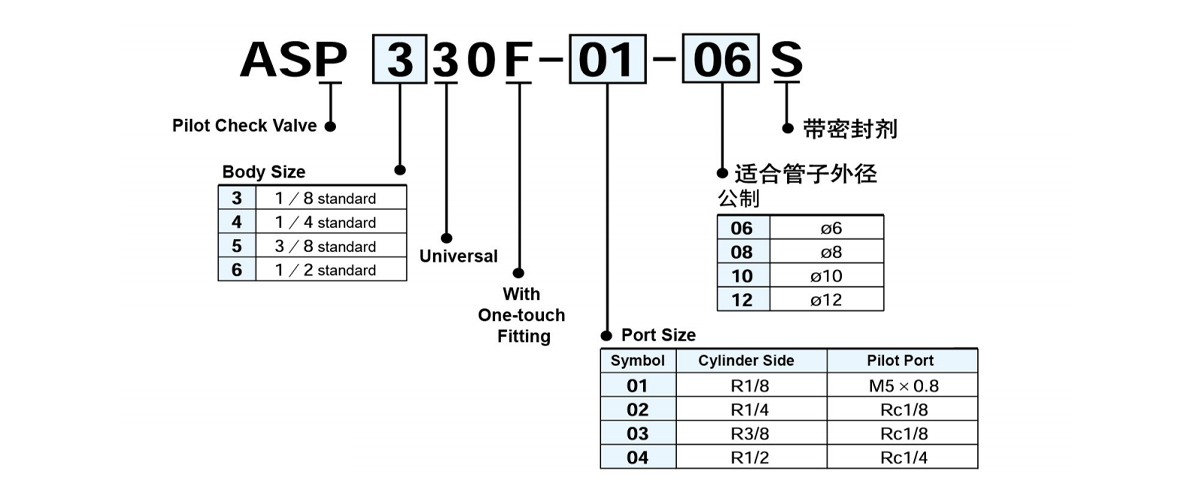

다단계 압력 적응성
파일럿 제어 회로 설계를 통해 다양한 수준의 시스템 압력에 적응할 수 있으며 파일럿 비율 매개변수를 조정하여 고압 및 대유량 조건에서 안정적인 미세 조정 기능을 얻을 수 있습니다.

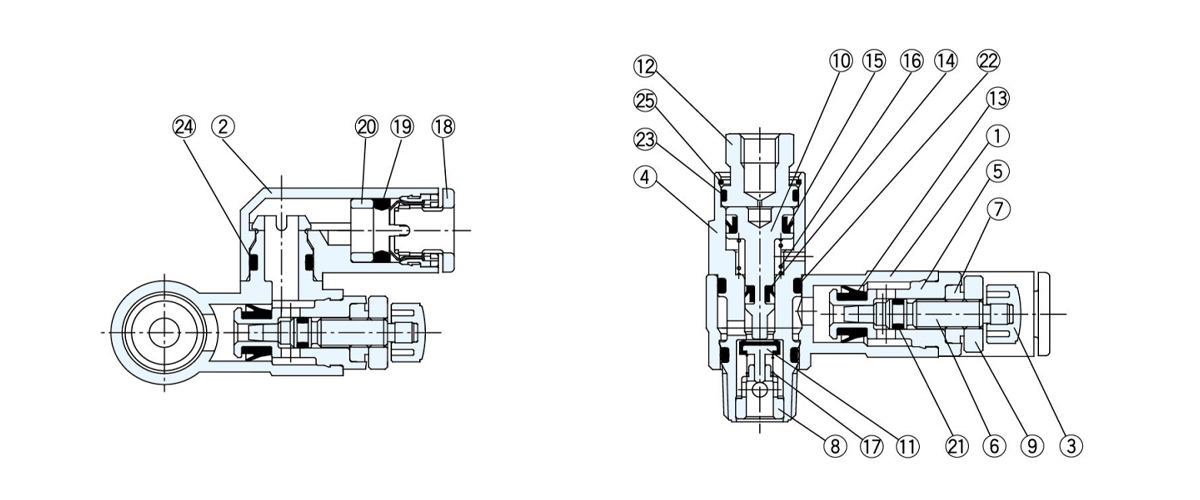

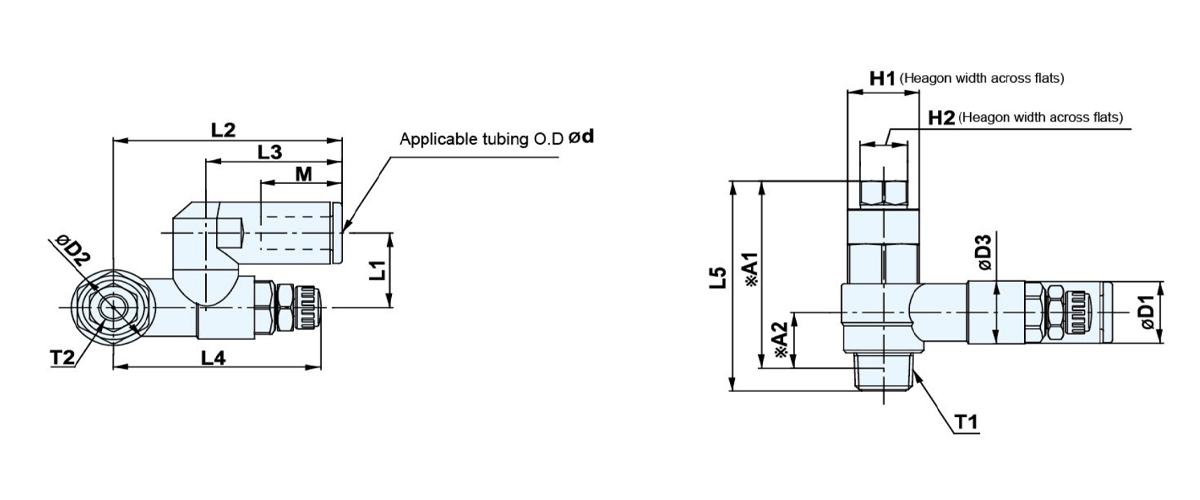

통합 기능 모듈화
일방향 밸브 조립 및 스로틀 제어 장치는 내장형 구조 설계를 채택하여 컴팩트한 유체 제어 모듈을 형성하여 파이프라인 연결 지점을 줄이고 누출 위험을 줄입니다.
