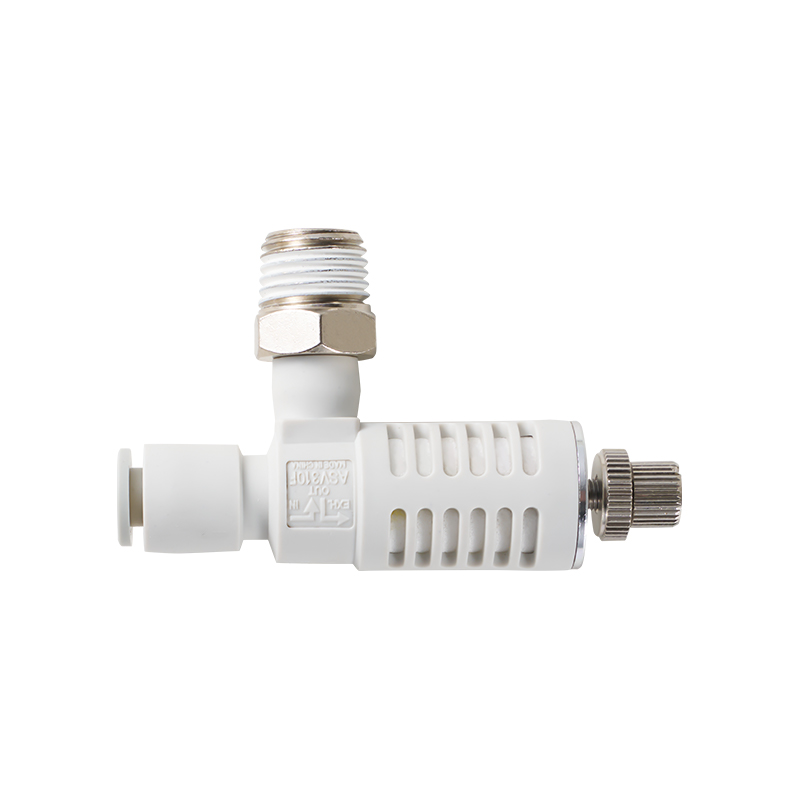

ASV 시리즈 급속 배기 밸브
  • ASV 시리즈 급속 배기 밸브
유량 제어 밸브/체크 밸브

ASV 시리즈 급속 배기 밸브

ASV 시리즈 급속 배기 밸브는 공압 시스템에서 액추에이터의 배기 과정을 가속화하는 데 사용되는 특수 밸브입니다. 배기 경로를 최적화하여 실린더 또는 공압 부품의 재설정 응답 시간을 단축하고 시스템의 동적 성능을 향상시킵니다.

핵심 기능
배기 경로 최적화

액추에이터 내부 캐비티에서 가스의 압력 완화를 방해하지 않고 배압으로 인한 작동 지연을 제거하기 위해 대기에 직접 낮은 저항 채널을 설정합니다.


통합된 기능적 디자인

단일 밸브 본체는 외부의 복잡한 제어 회로가 필요 없이 흡기 압력차 전환 및 빠른 배기의 이중 기능을 통합하여 시스템 구조를 단순화합니다.


근무 조건 적응성

내부 동적 밸런스 구조는 공기압 변동에 적응하고 잦은 시동-정지 또는 부하 변이 조건에서도 안정적인 배기 특성을 유지합니다.


시스템 효율성 향상

배기 사이클을 단축하고 장비의 유휴 시간을 줄임으로써 공압 장비의 사이클 속도와 에너지 이용 효율이 간접적으로 향상됩니다.


결함 완화 메커니즘

잔압으로 인해 제어할 수 없는 액추에이터 변위를 방지하기 위해 공기 공급이 중단되면 자동으로 배기 모드로 전환됩니다.

이메일: manager@cktworld.com
다운로드
이전:AK 시리즈 체크 밸브
다음:파일럿 작동식 체크 밸브가 있는 ASP 시리즈 속도 제어 밸브
  • 모델 ASV120F ASV220F ASV310F ·410F ASV510F
    사용유체 공기
    압력 저항 보장 1.5MPa
    최대 작동 압력 1MPa
    최소 작동 압력 0.1MPa
    주위온도 및 유체온도 -5~60°C(동결되지 않음)
    참고 1 적합한 파이프 재질 나일론, 소프트 나일론, 폴리우레탄
    선택사항 원형 잠금 너트 스플래시 가드 포함, 원형 잠금 너트 포함
    주1) 소프트 나일론, 폴리우레탄의 최고사용압력에 주의해 주십시오.

    급속 배기 밸브와 배기 스로틀 밸브가 일체화되어 있습니다. 실린더의 고속 구동에 사용할 수 있습니다.
    ●유효 단면적 약 2배(속도 제어 밸브 대비)
    대응 모델 : ASV310F, 410F, 510F
    ● 소음기 및 퀵 체인지 커넥터 장착
    ● 난연성 수지 밸브 몸체 표준(UL 사양 V-0)
    대응 모델 : ASV310F, 410F, 510F
    ● 모든 황동 부품은 전해 니켈 도금

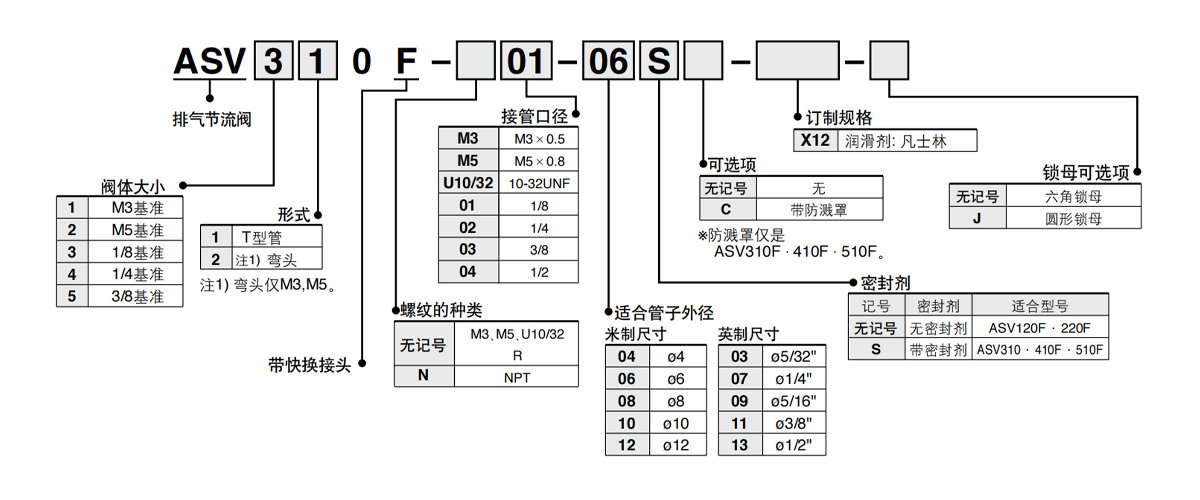

  • 모델 인계 직경 파이프 외경(mm)에 적합 음속 흐름 dm³/(s·bar) 임계압력비
    4 6 8 10 12 5132” 1/4" 5/16" 3/8" 1/2" N-OUT OUT-EXH 인-아웃 OUT-EXH.
    ASV120F-M3 M3×0.5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0.8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

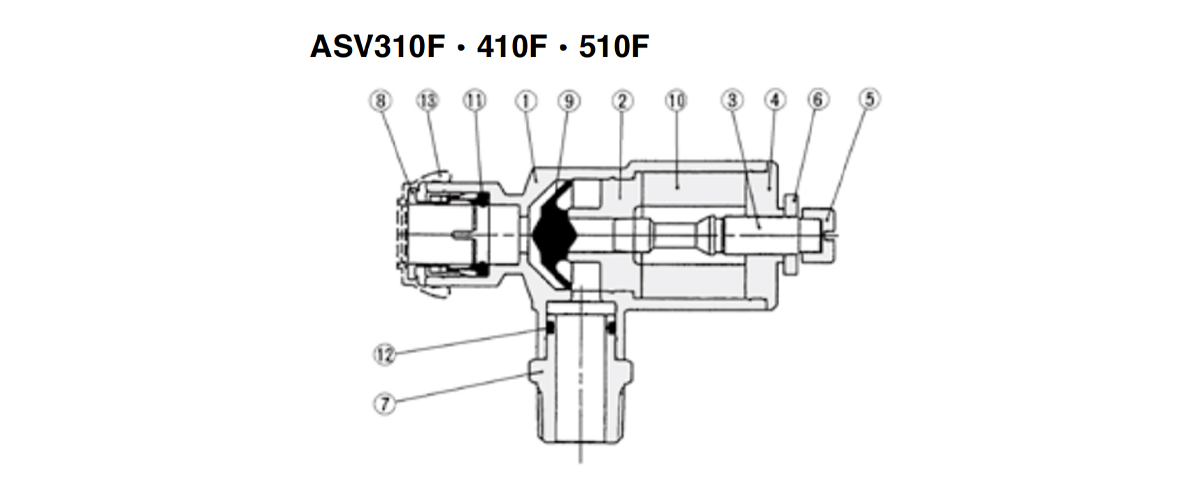

  • 구성 부품
    번호 부품명 소재 참고
    1 밸브 몸체 A PBT
    2 밸브 몸체 B 황동주1) 무전해 니켈 도금
    3 밸브 시트 링 황동 무전해 니켈 도금
    4 소음 소재 PVA 스펀지
    5 핸드휠 PBT M3 유형: 황동 무전해 니켈 도금
    6 니들 밸브 황동 무전해 니켈 도금
    7 니들 밸브 guide seat 황동 무전해 니켈 도금
    8 잠금너트 강주3) 아연 크로메이트주2)
    9 밸브 코어 HNBR
    10 씰링 피스 NBR
    11 분리링 포엠
    12 씰링 패드 스테인레스 스틸/NBR M3 유형은 PVC입니다.
    13 릴리스 슬리브 -
    14 O-링 NBR
    15 O-링 NBR
    참고 1) M3 type is made of stainless steel.
    참고 2) Round lock nuts are electroplated with nickel.
    참고 3) Round lock nuts are made of brass.

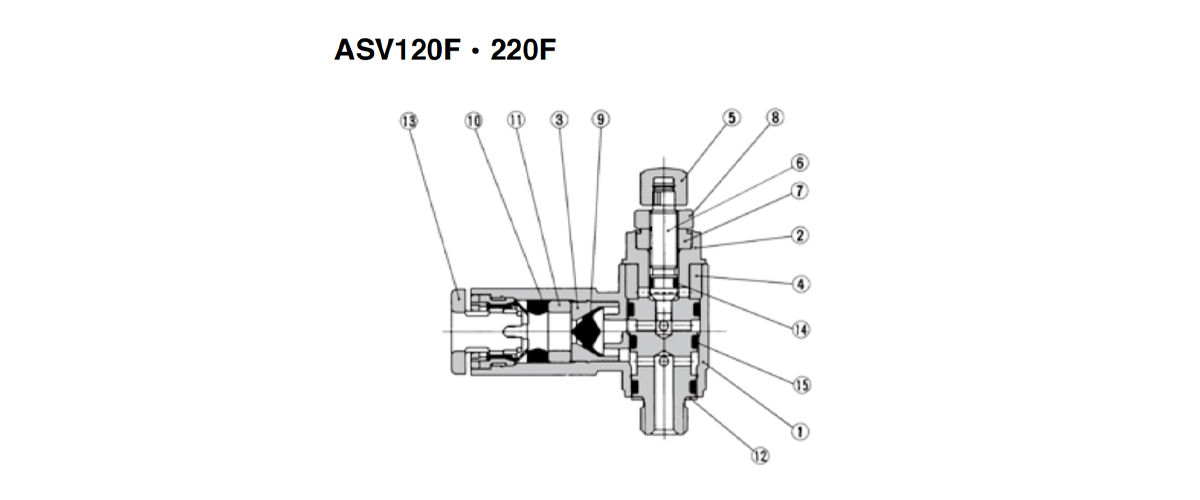

    구성 부품
    번호 부품명 소재 참고
    1 밸브 몸체 A PBT UL94V-0
    2 밸브 시트 링 알루미늄 합금 크로메이트 처리
    3 니들 밸브 알루미늄 합금 무전해 니켈 도금
    4 니들 밸브 guide seat 알루미늄 합금 무전해 니켈 도금
    5 핸드휠 황동 무전해 니켈 도금
    6 잠금너트 강주2) 아연 크로메이트주1)
    7 압입 조인트 황동 무전해 니켈 도금
    8 릴리스 슬리브 -
    9 밸브 코어 폴리우레탄 고무
    10 소음 감소 소재 PVA 스펀지
    11 씰링 피스 NBR
    12 O-링 NBR
    13 표지 난연성 CR UL94V-0
    참고 1) Round lock nuts are electroplated with nickel.
    참고 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

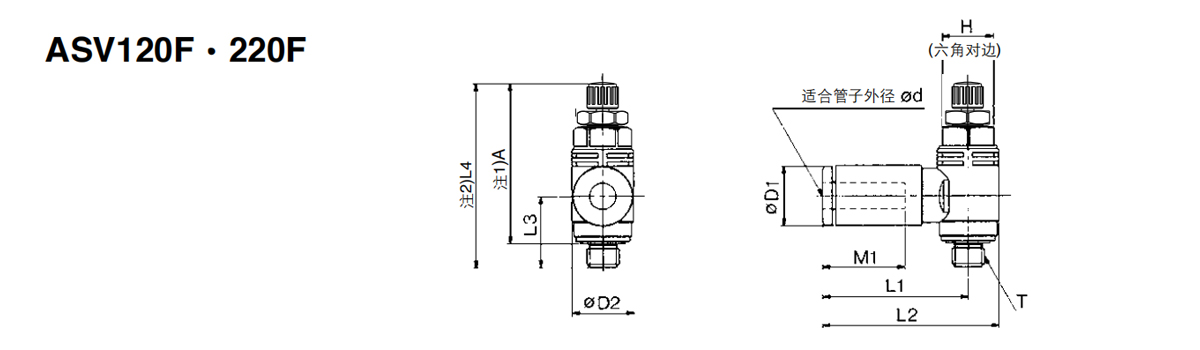

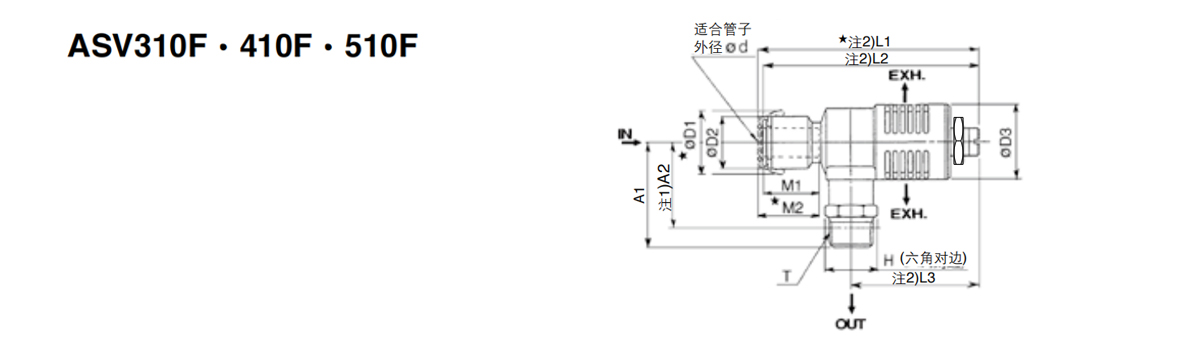

    미터법 차원
    모델 파이프 외경 d에 적합 T H D1 D2 L1 L2 L3 L4 ※A M1 품질
    g
    최대. 최소 최대. 최소
    ASV120F-M3-04 4 M3×0.5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0.8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0.8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    참고 1) Reference dimensions after screwing in M thread
    참고 2) L4 is the reference dimension.

    영국식 치수
    모델 파이프 외경 d에 적합 T H D1 D2 L1 L2 L3 L4 ※A M1 품질
    g
    최대. 최소 최대. 최소
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    참고 1) Reference dimensions after screwing in U10/32 thread.
    참고 2) L4 is the reference dimension.

    미터법 차원
    모델 파이프 외경 d에 적합 T H □D1 D2 D3 □L1 L2 L3 참고 2)
    A1     		A2 M1 ★M2 품질
    g
    최대. 최소 최대. 최소 최대. 최소
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: 커버 포함 치수입니다.
    참고 1) Reference dimensions after screwing in R thread.
    참고 2) L1, L2, and L3 are reference dimensions.

    영국식 치수
    모델 파이프 외경 d에 적합 T H ★D1 D2 D3 ★L1 L2 L3 참고 2)
    A1     		참고 1)
    A2     		M1 ★M2 품질
    g
    최대. 최소 최대. 최소 최대. 최소
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: 커버 포함 치수입니다.
    참고 1) Reference dimensions after NPT thread is screwed in.
    참고 2) L1, L2, and L3 are reference dimensions.
