CG1 시리즈 편로드 복동형 라이트 실린더 공급업체

홈 / 제품 / 에어 실린더 / 미니 실린더 / CG1 시리즈 편로드 복동형 라이트 실린더

CG1 시리즈 편로드 복동형 라이트 실린더 CG1 시리즈 편로드 복동형 라이트 실린더 CG1 시리즈 편로드 복동형 라이트 실린더
  • CG1 시리즈 편로드 복동형 라이트 실린더
  • CG1 시리즈 편로드 복동형 라이트 실린더
  • CG1 시리즈 편로드 복동형 라이트 실린더
미니 실린더

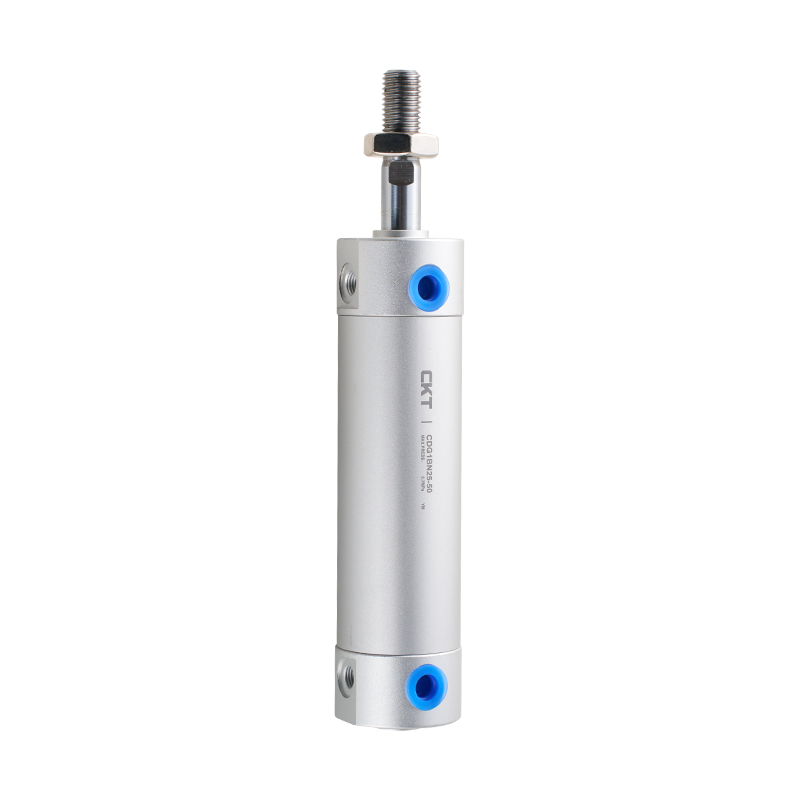

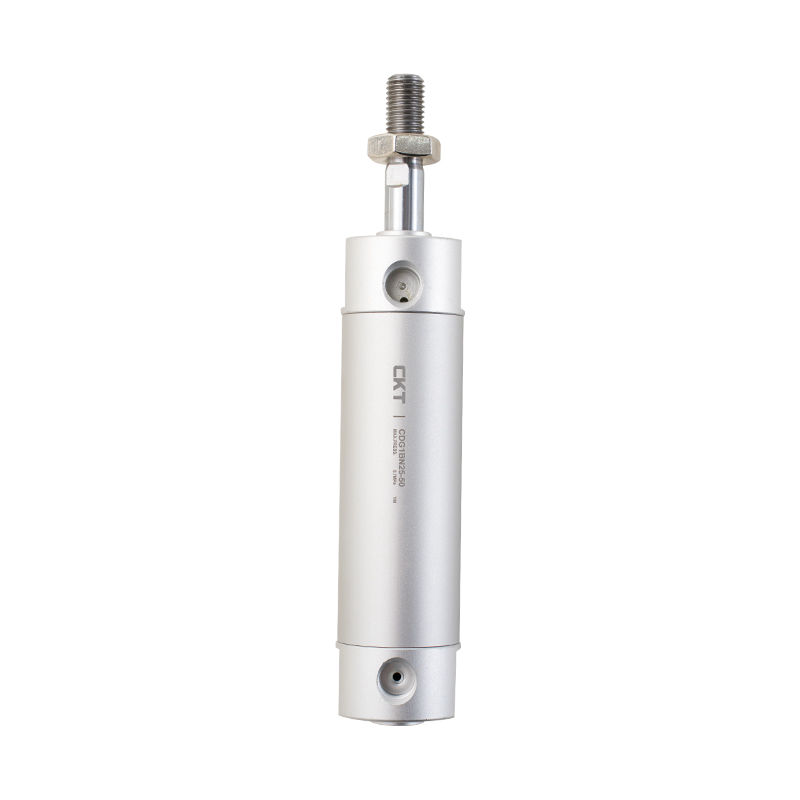

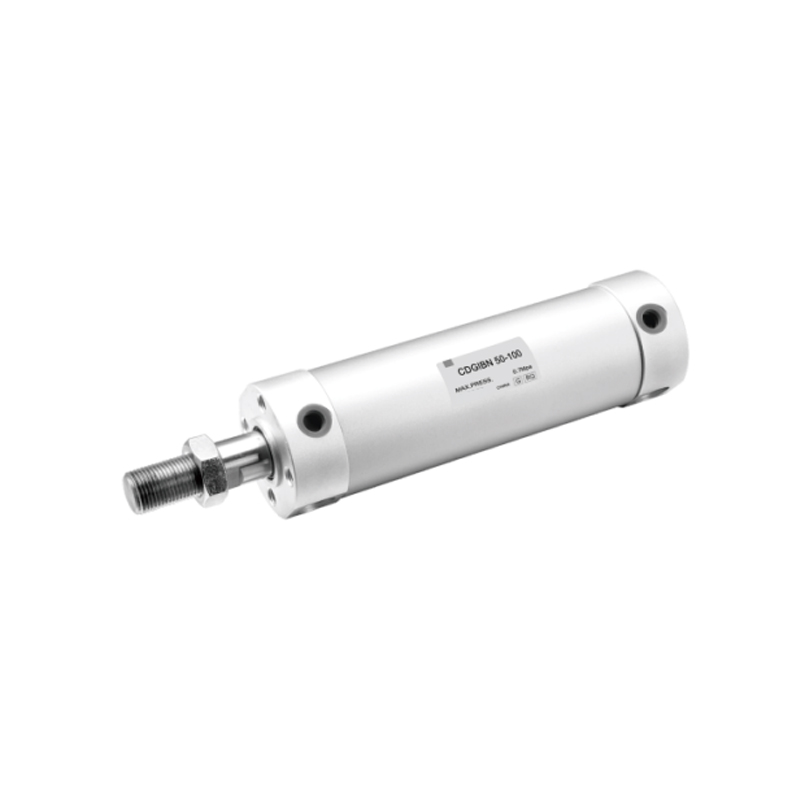

CG1 시리즈 편로드 복동형 라이트 실린더

1. 전면 및 후면 커버에는 실린더의 역전 충격을 줄이기 위해 고정 충돌 방지 패드가 장착되어 있습니다.
2. 실린더 배럴과 전면 및 후면 커버는 정밀 나사산으로 연결되어 밀봉과 안정성을 보장합니다.
3. 전면 커버에는 자체 윤활 베어링이 장착되어 있으며 추가 윤활이 필요하지 않습니다.
4. 고객이 선택할 수 있는 다양한 설치 형태가 있어 사용이 편리합니다.
5. 전면 및 후면 커버 양쪽에 설치 구멍이 있습니다.
6. 공기 및 고무 완충 유형은 선택 사항입니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:MI 시리즈 스테인레스 스틸 미니 실린더
  • 실린더 직경(mm) 20 25 32 40 50 63 80 100
    사용유체 공기
    작동 모드 복동식
    최대 작동 압력 1.0MPa
    최소 작동 압력 0.05MPa
    주위온도 및 사용유체온도 자기 스위치: -10°C~60°C
    비자성 스위치: -10°C ~ 70°C
    피스톤 속도 50~1000mm/s 50~700mm/s
    버퍼링 고무쿠션/에어쿠션
    스트로크 길이 공차 mm ~1000:(0~1.4)
    ~1200:(0~1.8)     		~1000:(0~1.4)
    ~1500:(0~1.8)
    *윤활 필요하지 않음
    연결 직경 Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *급유가 필요한 경우 터빈유 1호 ISOVG32.를 사용하십시오.

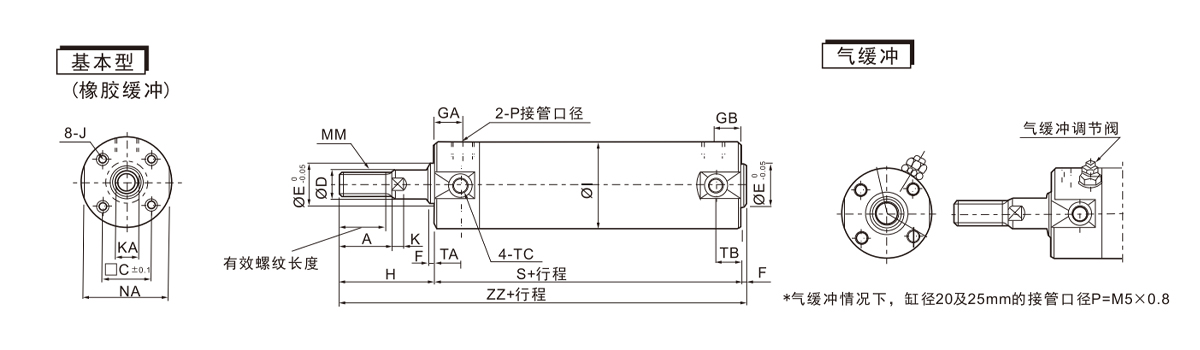

  • 실린더 직경(mm) 이동 범위(mm) 유효 나사 길이 A □C OD ØE F 조지아 GB I J K 카 MM 해당 없음 P S 타 결핵 TC H ZZ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7  Deep7 4 6 M8×1.25 24 *1/8 69 11 11 M5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8 Deep7.5 5.5 8 M10×1.25 29 *1/8 69 11 11 M6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0.8 Deep8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Deep12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1.25  Deep16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5 깊은16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5  Deep22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75  Deep22 10 26 M26×1.5 100 1/2 108 - - 71 182

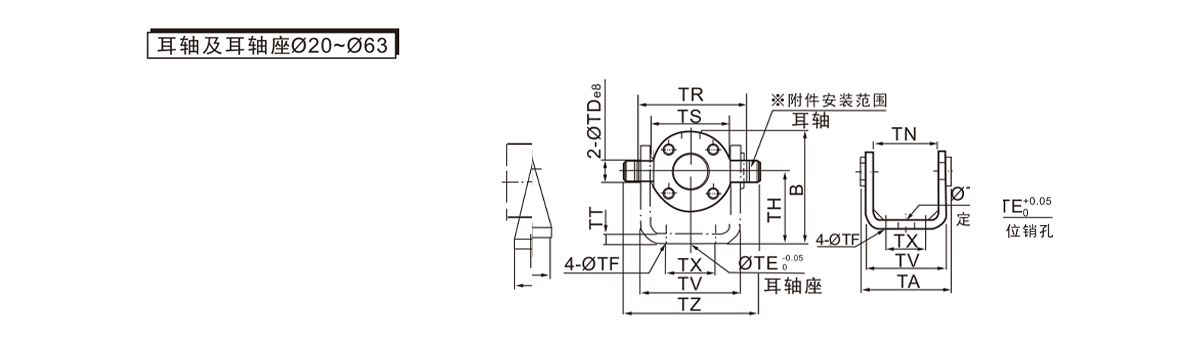

    실린더 직경(mm) 귀축 이어 샤프트 시트
    부품 번호 ØTDeB 부품 번호 B 결핵 ØTE ØTF 일 TR TS TT TV 대만 텍사스 타이 TZ
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

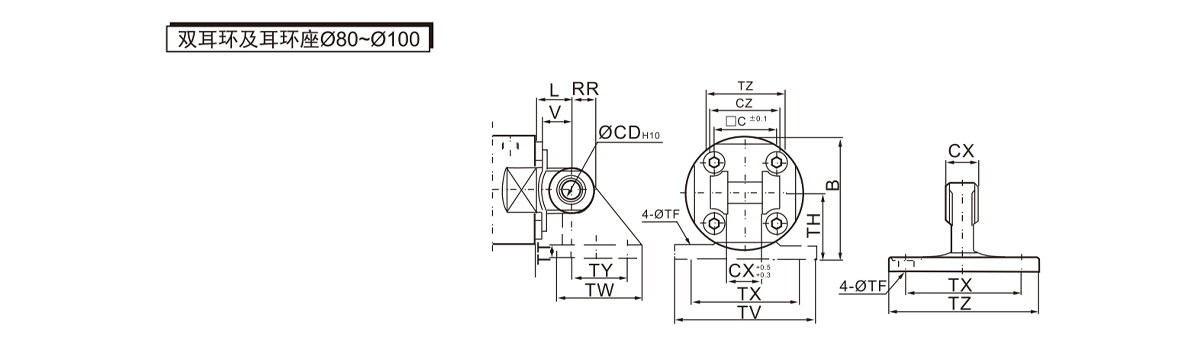

    실린더 직경(mm) 더블 이어링 귀걸이 홀더
    부품 번호 ØCD  H10 CX 체코 L ₩₩ V 부품 번호 ØTF 일 TT TV 대만 텍사스 타이 TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

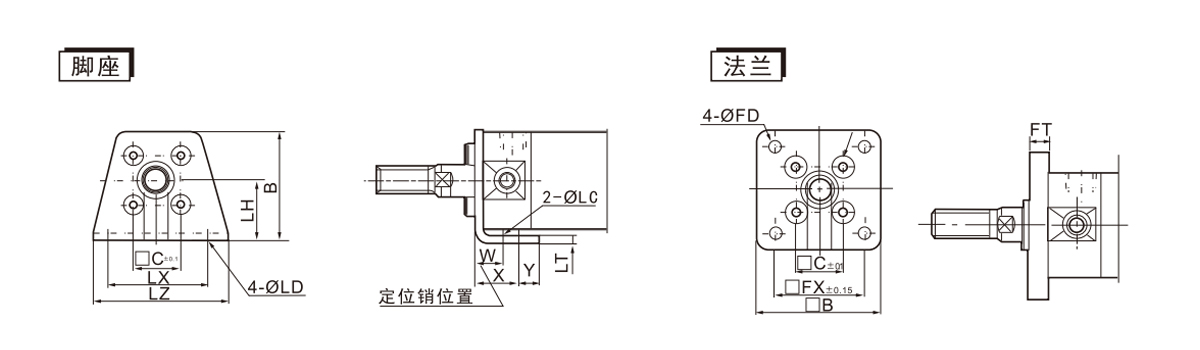

    실린더 직경(mm) 발판 플랜지
    부품 번호 ØLC ØLD 엘에이치 LT LX LZ B W X Y 부품 번호 □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

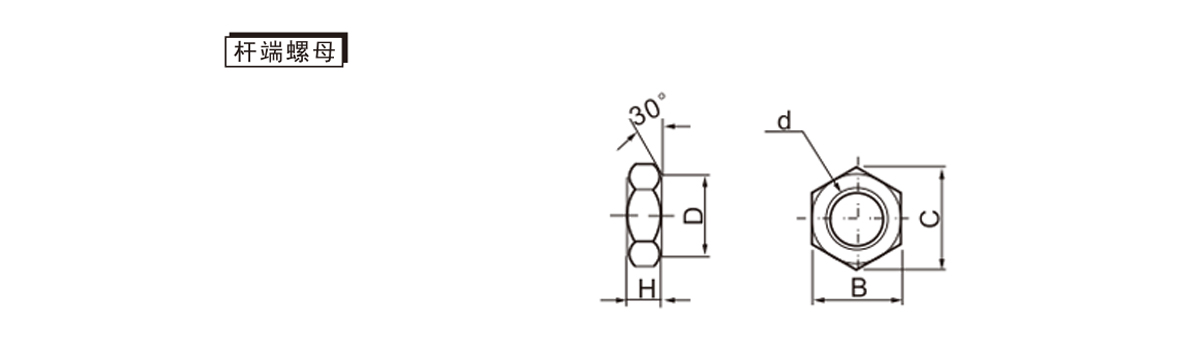

    실린더 직경(mm) 로드 엔드 너트
    부품 번호 d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (21.9) 18
    5,063 NT-G05 M18×1.5 11 24 (27.7) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

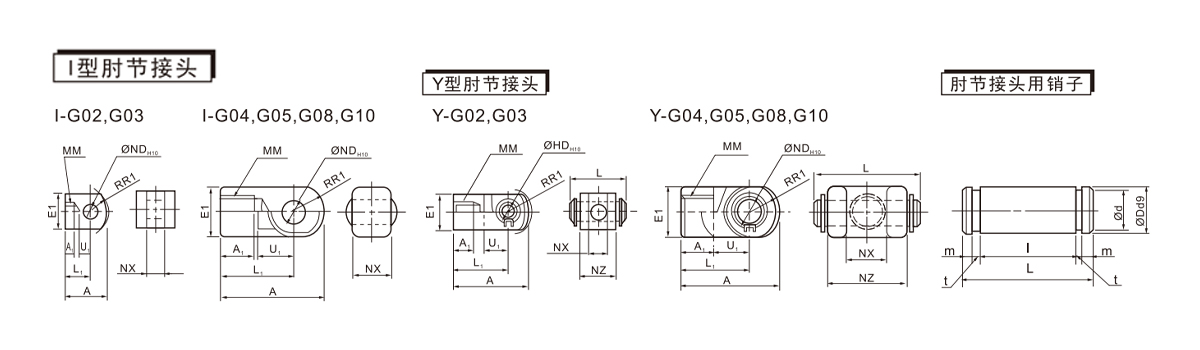

    실린더 직경(mm) I형 팔꿈치 관절 Y형 팔꿈치 관절 커넥터 팔꿈치 관절 핀
    부품 번호 A A1 E1 L1 MM ₩₩1 U1 ND H10 NX 부품 번호 A A1 E1 L1 MM ₩₩1 U1 ND H10 NX NL L 부품 번호 ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ 20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 Φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 Φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 Φ38 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 Φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Ø80 및 Ø100 실린더의 팔꿈치 조인트에 사용되는 핀은 이중 이어링에 사용되는 핀과 동일합니다.
