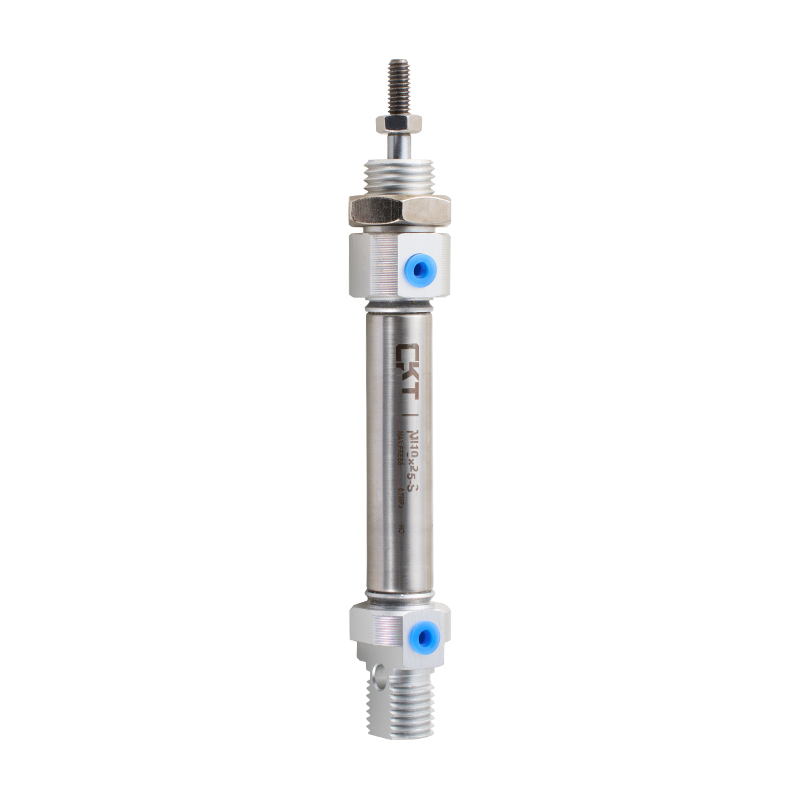

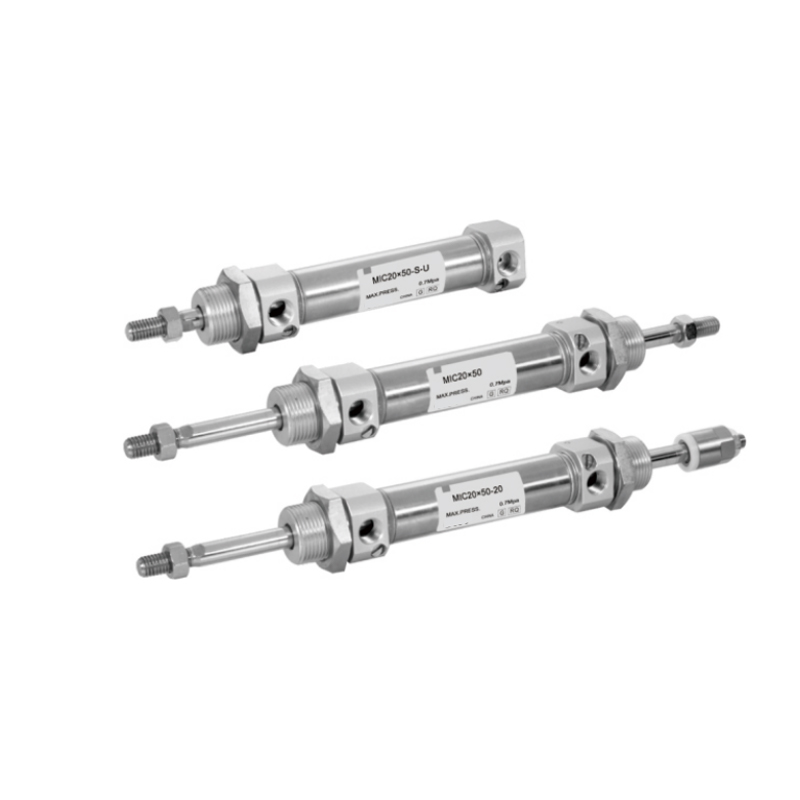

MI 시리즈 스테인레스 스틸 미니 실린더 공급업체

홈 / 제품 / 에어 실린더 / 미니 실린더 / MI 시리즈 스테인레스 스틸 미니 실린더

MI 시리즈 스테인레스 스틸 미니 실린더 MI 시리즈 스테인레스 스틸 미니 실린더
  • MI 시리즈 스테인레스 스틸 미니 실린더
  • MI 시리즈 스테인레스 스틸 미니 실린더
미니 실린더

MI 시리즈 스테인레스 스틸 미니 실린더

1. 전면 및 후면 커버에는 실린더의 역전 충격을 줄이기 위해 고정 충돌 방지 패드가 장착되어 있습니다.
2. 다양한 후면 커버 유형으로 실린더 설치가 더욱 편리해졌습니다.
3. 전면 및 후면 커버와 스테인레스 스틸 본체는 연결이 안정적인 리벳 롤링 구조를 채택합니다.
4. 실린더 본체는 스테인레스 스틸로 만들어져 실린더가 일반적인 부식성 작업 환경에 적응할 수 있습니다.
5. 다양한 사양의 실린더와 실린더 설치 액세서리를 고객이 선택할 수 있습니다.

이메일: manager@cktworld.com
다운로드
이전:CG1 시리즈 편로드 복동형 라이트 실린더
다음:MAL 시리즈 알루미늄 합금 미니 실린더
  • 내경(mm) 8 10 12 16 20 25 32 40
    액션 유형 복동형, 단동압출형, 단동도입형
    - 복동식 쿠셔닝 타입
    작동 매체 공기
    사용압력범위 복동형 0.1~1.0MPa(14~145Psi)
    단동형 0.2~1.0MPa(28~145Psi)
    압력 저항 보장 1.5MPa(215Psi)
    작동 온도 범위 °C -20~70
    작동 속도 범위 복동형: 30–800
    단동형: 50–800
    여행 허용 범위 0~150(0~ 1.0)     >150 14(0~ 1.0)
    버퍼 유형 MIC 시리즈: 조절 가능한 쿠셔닝;
    기타 시리즈: 충돌 방지 패드
    인계 직경 M5×0.8 PT1/8 PT1/4

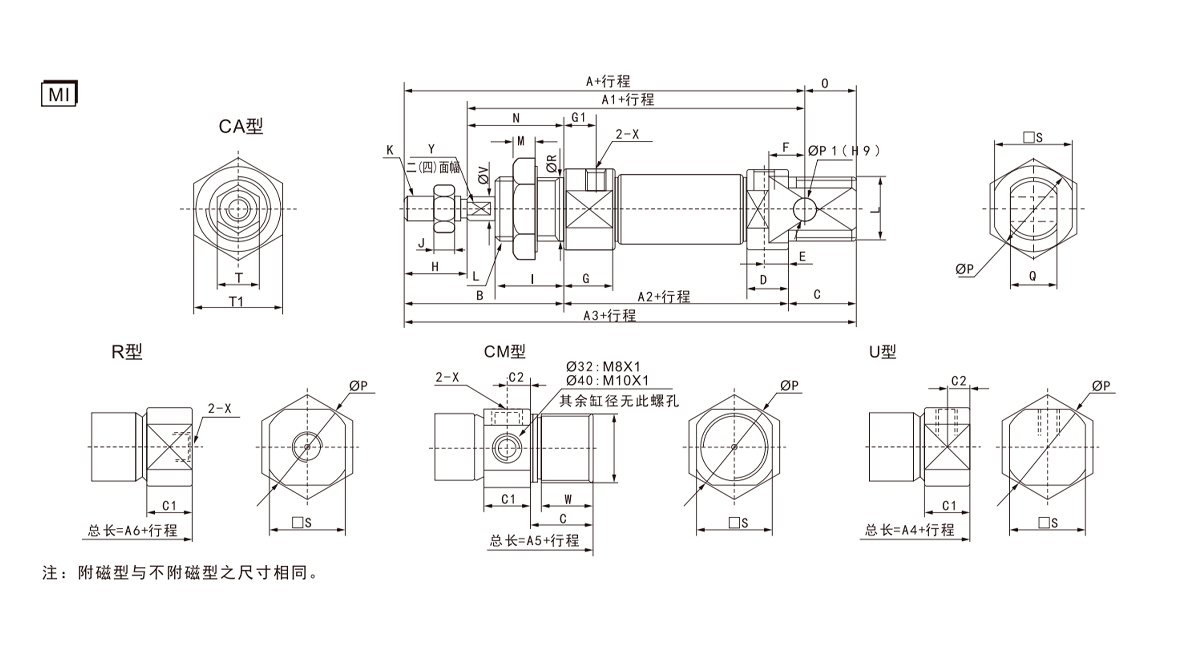

  • 실린더 직경/기호 A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    실린더 직경/기호 J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    10 2.2 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 5 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 5 M6×1.0 M16×1.5 6 22 13 22 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 6 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

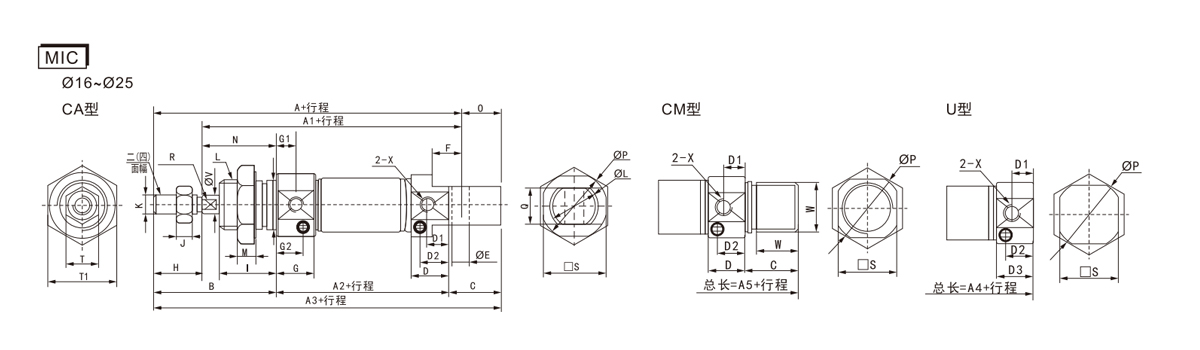

    실린더 직경/기호 A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    실린더 직경/기호 H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1.0 M16×1.5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0.8
    20 20 20 6 M8×1.25 M22×1.5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1.25 M22×1.5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

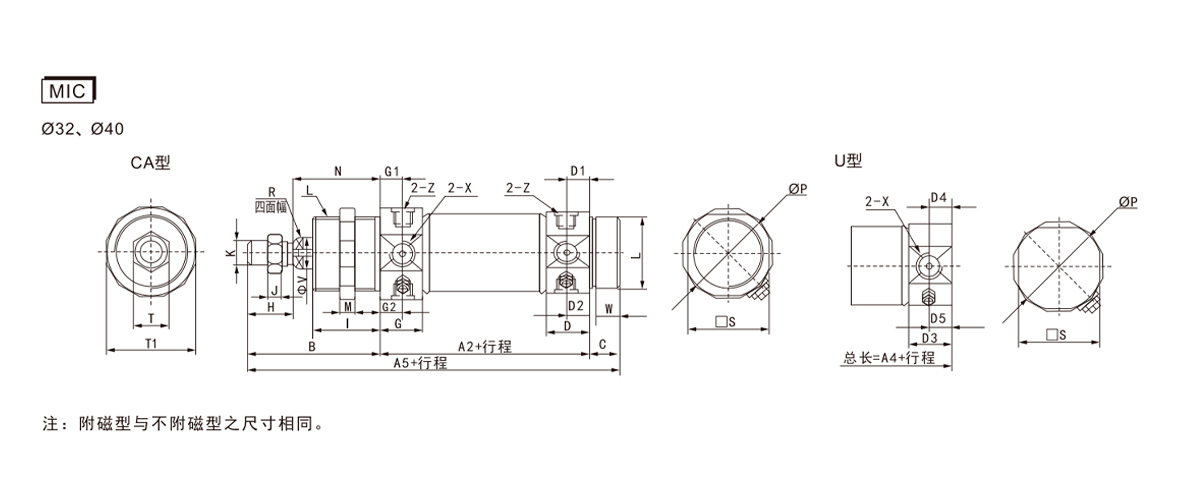

    실린더 직경/기호 A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1.25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1.25

    실린더 직경/기호 L M N P S T T1 V W X
    32 M30×1.5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1.5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

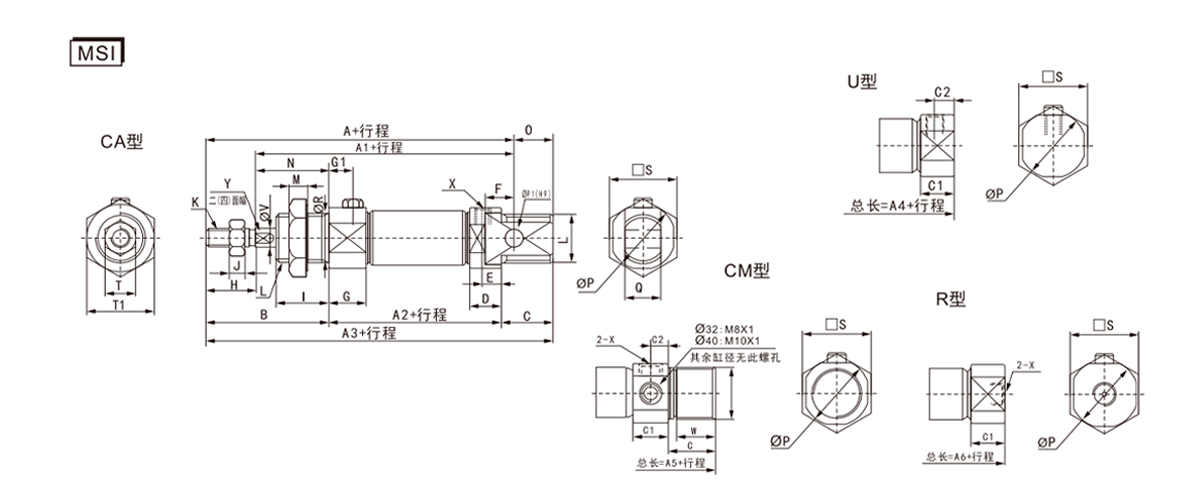

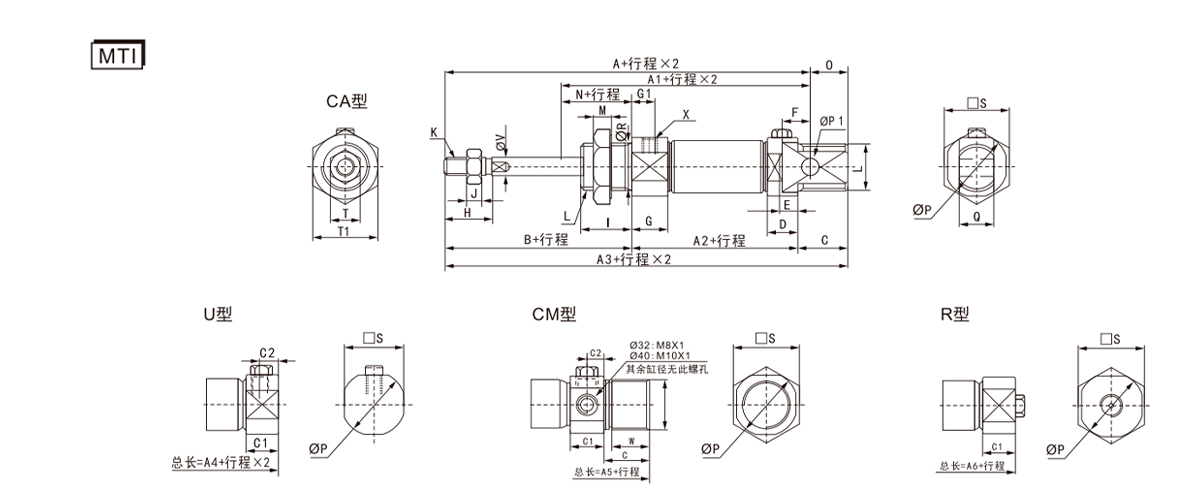

    기호 A A1 A2 A3 A4
    실린더 직경/스트로크 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    기호 A5 A6 B C C1 C2 D E F G G1 H I J
    실린더 직경/스트로크 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    실린더 직경/기호 K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 -
    10 M4×0.7 M12×1.25 6 16 10 17 4 8 12 15 7 17 M5×0.8 4 - -
    12 M6×1.0 M16×1.5 6 22 14 20 6 12 16 18 10 22 M5×0.8 6 - 5
    16 M6×1.0 M16×1.5 6 22 13 20 6 12 16 20 10 22 M5×0.8 6 13.5 5
    20 M8×1.25 M22×1.5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1.25 M22×1.5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1.25 M30×1.5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1.25 M38×1.5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

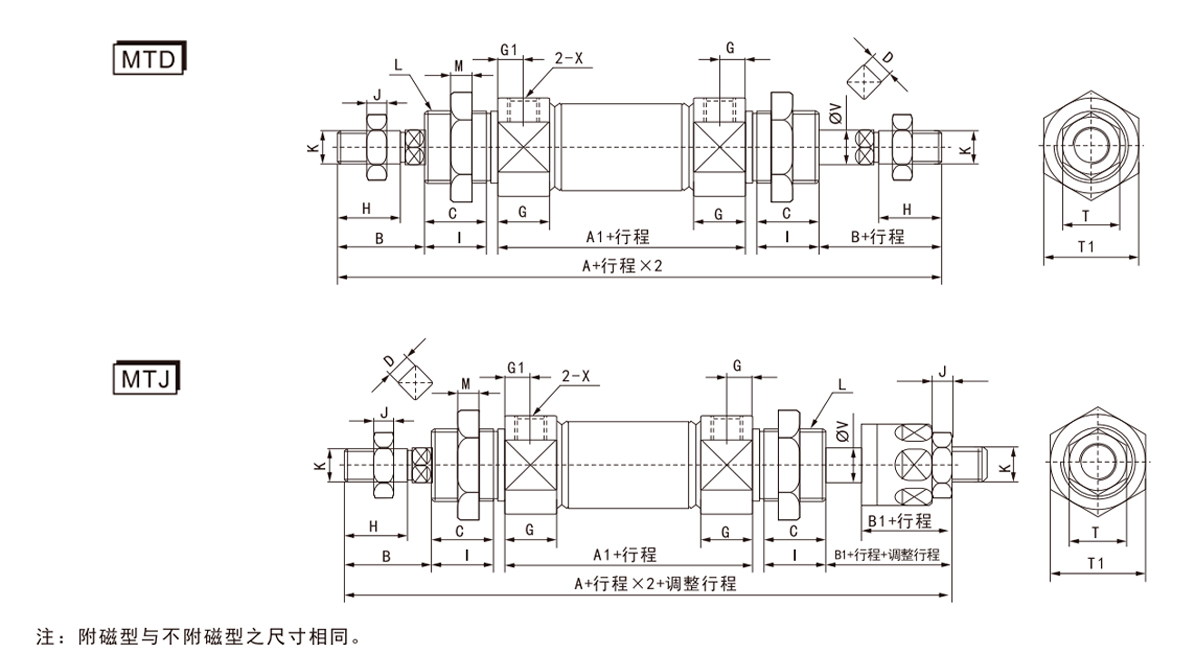

    실린더 직경/기호 A A1 A2 B 지하 1층 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0.7 M12×1.25 6 7 17 4 M5×0.8
    12 128 52 128 21 21 14.5 5(양면) 12.5 8 14 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    16 134 58 134 21 21 13.5 5(양면) 12.5 8 14.5 17 5 M6×1.0 M16×1.5 6 10 22 6 M5×0.8
    20 150 62 151 24 25 16.5 6(양면) 14.5 7.5 18 20 6 M8×1.25 M22×1.5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8(4면) 16 8 20.5 22 6 M10×1.25 M22×1.5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10(4면) 16.5 9 17.5 30 6 M10×1.25 M30×1.5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14(4면) 22 12 21 35 7 M10×1.25 M38×1.5 8 17 46 16 PT1/4

    기호/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    지하 1층 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5(양면) 6(양면) 8(4면) 10(4면) 14(4면)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1.25 M10×1.25 M10×1.25 M12×1.25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0.8 PT1/8 PT1/8 PT1/8 PT1/8

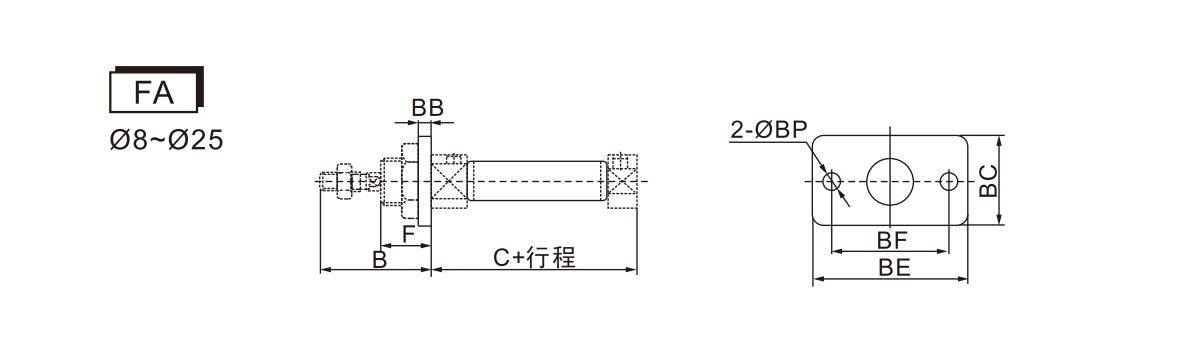

    기호/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    기원전 22 22 30 30 40 40
    비 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

    기호/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

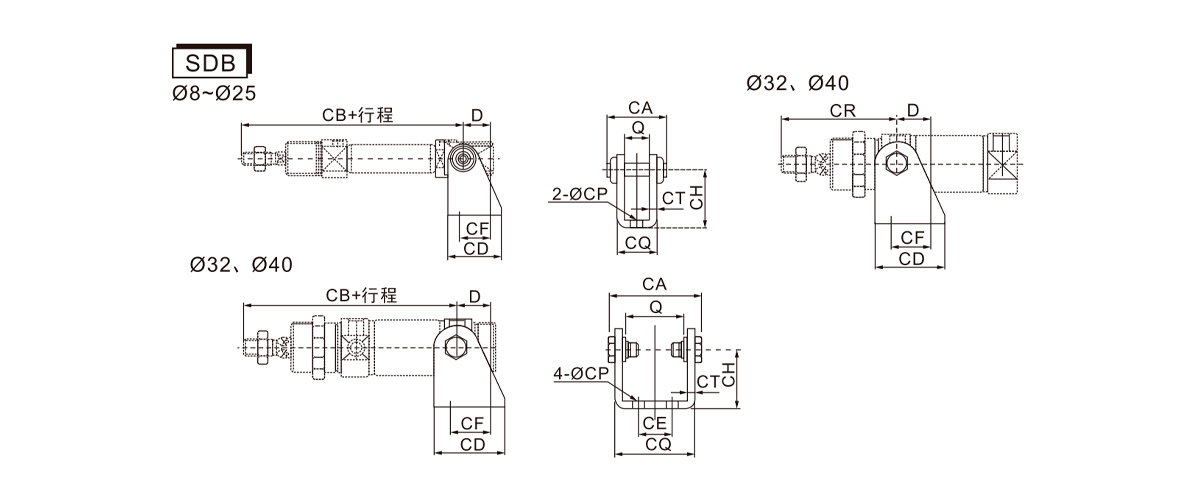

    기호/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    캘리포니아 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

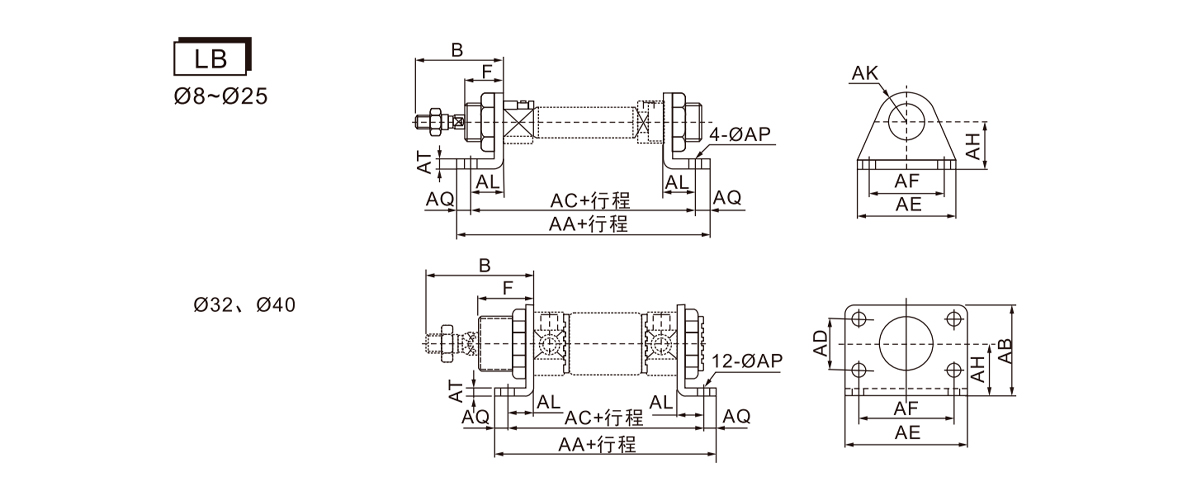

    기호/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    교류 68 68 78 84 96 99 96 129
    광고 - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    아 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    알 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
