MAL 시리즈 알루미늄 합금 미니 실린더 공급업체

홈 / 제품 / 에어 실린더 / 미니 실린더 / MAL 시리즈 알루미늄 합금 미니 실린더

MAL 시리즈 알루미늄 합금 미니 실린더 MAL 시리즈 알루미늄 합금 미니 실린더 MAL 시리즈 알루미늄 합금 미니 실린더
  • MAL 시리즈 알루미늄 합금 미니 실린더
  • MAL 시리즈 알루미늄 합금 미니 실린더
  • MAL 시리즈 알루미늄 합금 미니 실린더
미니 실린더

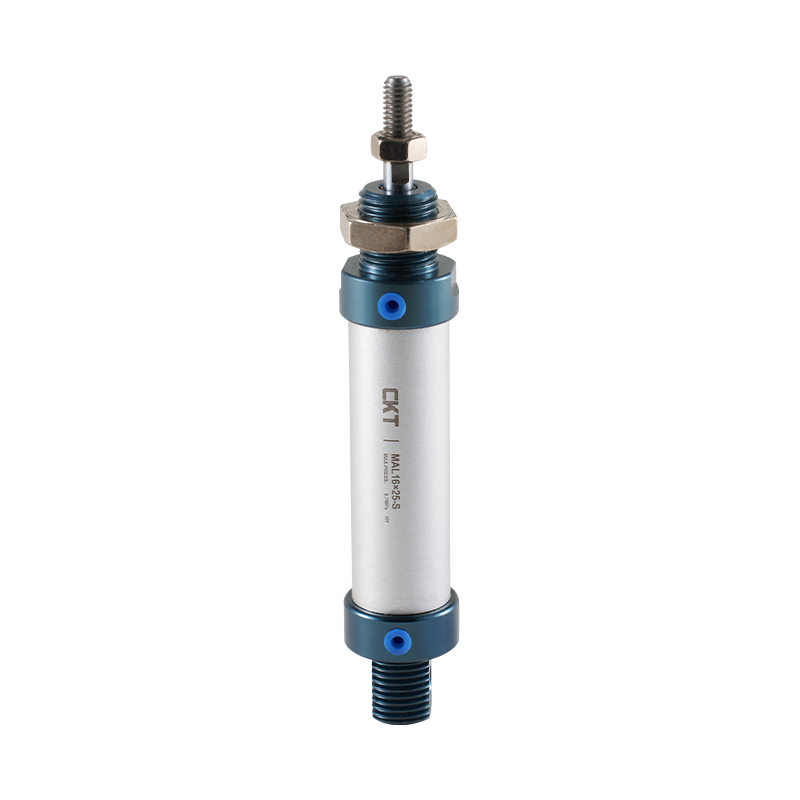

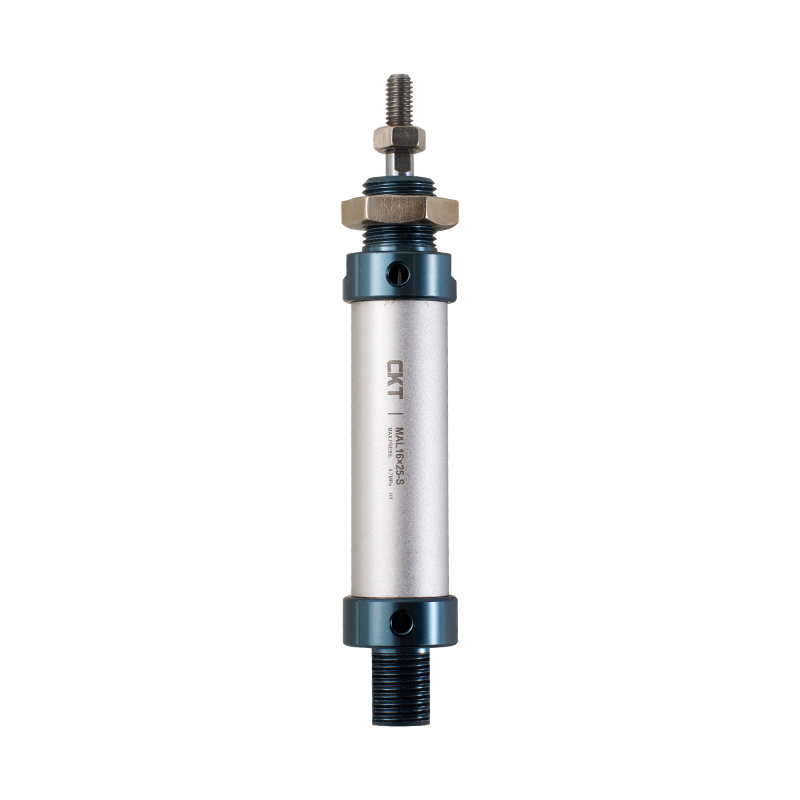

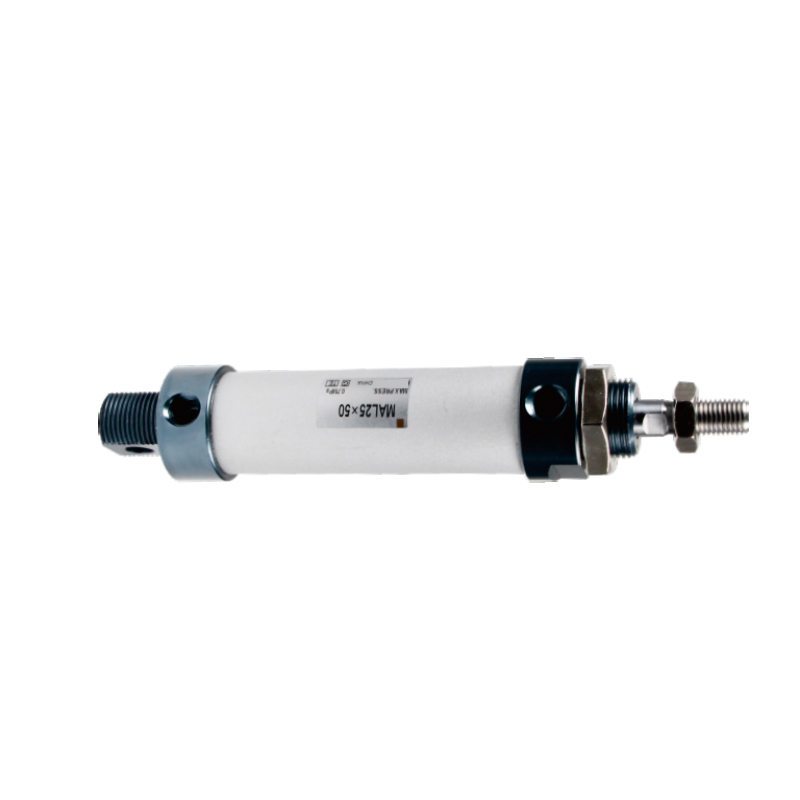

MAL 시리즈 알루미늄 합금 미니 실린더

1. 회사의 표준을 구현하고 알루미늄 원형 튜브 실린더 본체를 사용합니다.
2. 전면 및 후면 커버는 나사산으로 실린더 튜브에 연결됩니다.
3. 피스톤 씰은 컴팩트한 크기와 오일 저장 기능을 갖춘 특수한 형태의 양방향 씰링 구조를 채택합니다.
4. 전면 커버는 우수한 윤활 및 안내 성능을 갖춘 자체 윤활 베어링 가이드를 채택합니다.
5. 다양한 후면 커버 형태로 실린더 설치가 더욱 편리해졌습니다.
6. 다양한 사양의 실린더와 실린더 설치 액세서리를 고객이 선택할 수 있습니다.

이메일: manager@cktworld.com
다운로드
이전:MI 시리즈 스테인레스 스틸 미니 실린더
다음:MA 시리즈 스테인레스 스틸 미니 실린더
  • 내경(mm) 20 25 32 40
    작업 유형 MSAL 및 MTAL 시리즈 단동형
    다른 시리즈 왕복식
    작동 매체 공기
    압력 범위 왕복식 0.1~1.0MPa(14~145Psi)
    단동형 0.2~1.0MPa(28~145Psi)
    압력 저항 보장 1.5MPa(215Psi)
    작동 온도 범위 °C -20~70
    작동 속도 범위 단동형：50~800mm/s
    반응형:30~800mm/s
    여행 허용 범위 0~150 10 >150*1.4
    버퍼 유형 범퍼패드
    *테이크오버 직경 PT1/8 PT1/4
    *NPT 및 G 나사 유형을 연결에 사용할 수 있습니다. 선택하세요.

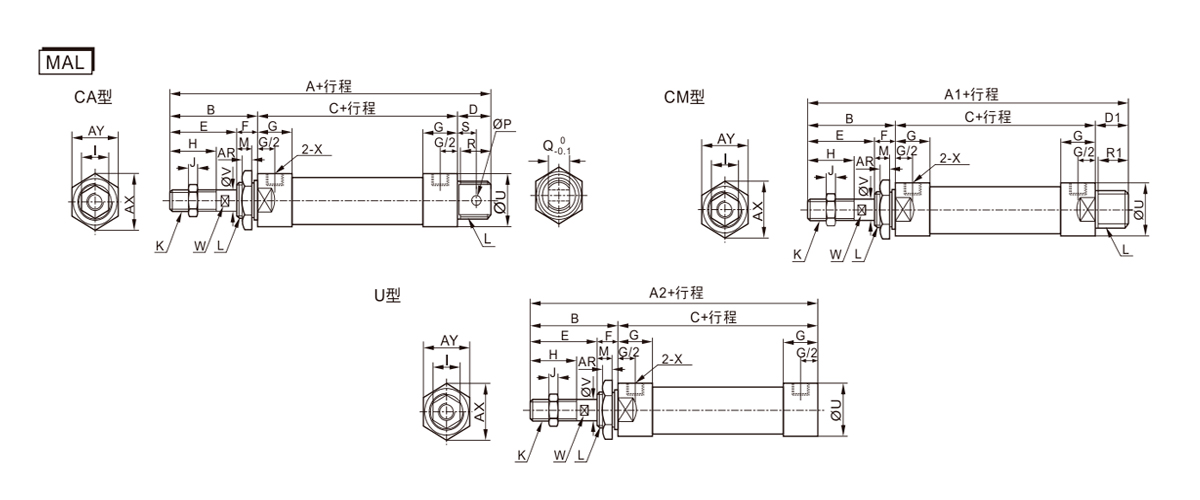

  • 실린더 직경/기호 A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X 아칸소 도끼 아야
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1.5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1.25 M22×1.5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1.25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

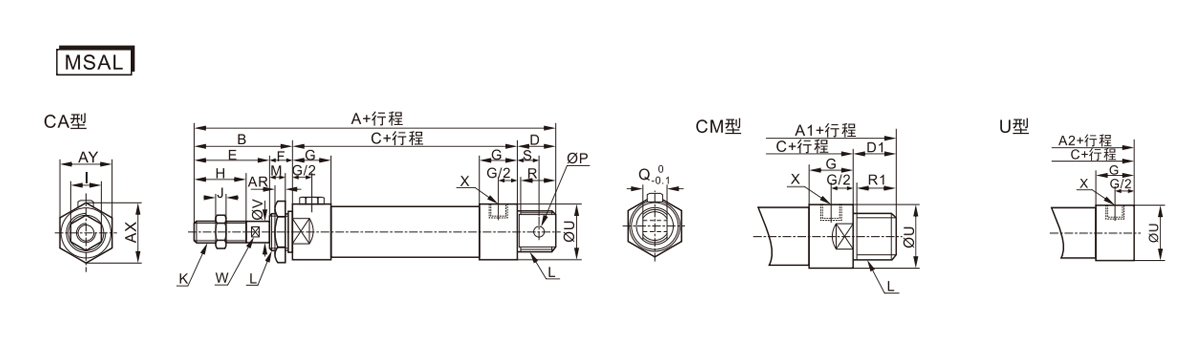

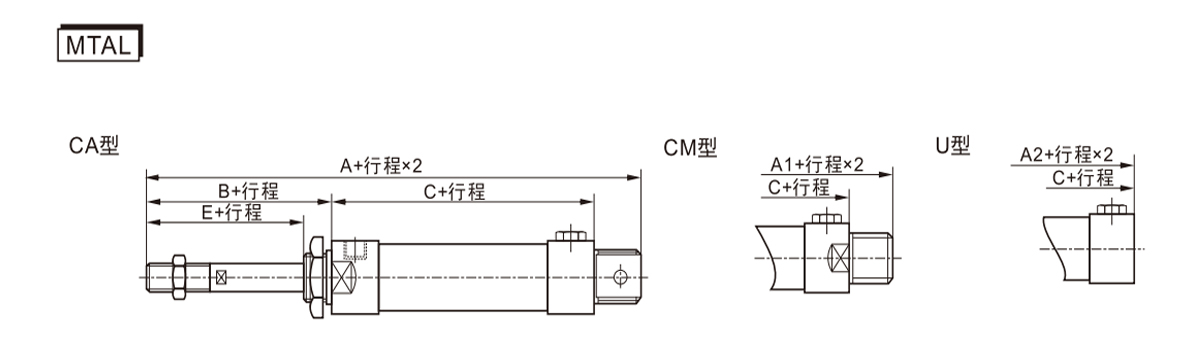

    기호 A A1 A2 B C D D1 E F
    보어/스트로크 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    실린더 직경/기호 G H 1 J K L M P Q R R1 S U V W X 아칸소 도끼 아야
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1.25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

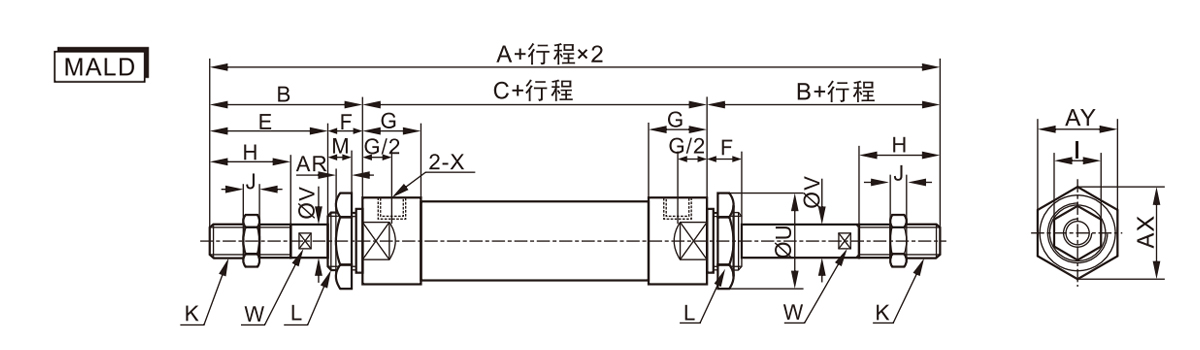

    실린더 직경/기호 A A1 A2 C
    여행일정 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

    실린더 직경/기호 A B C E F G H I J K L M U V W X 아칸소 도끼 아야
    20 150 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1.25 M24×2.0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1.25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

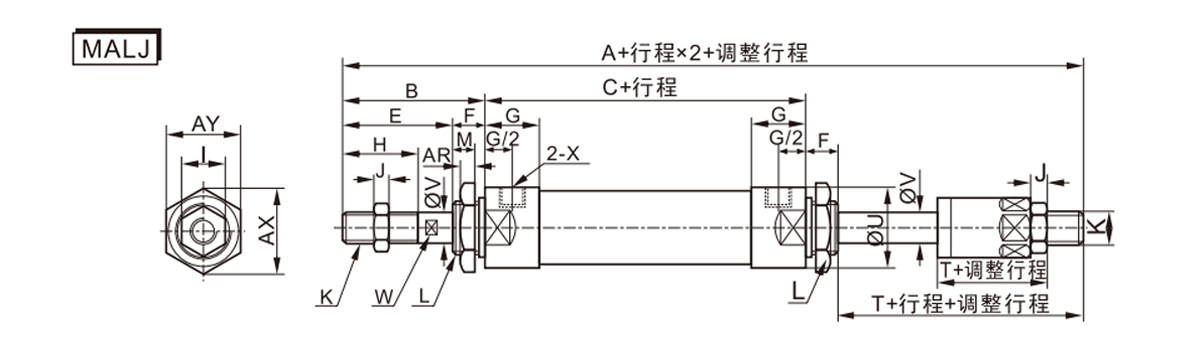

    실린더 직경/기호 A B C E F G H I J K L M T U V W X 아칸소 도끼 아야
    20 147 40 70 28 12 16 20 12 6 M8×1.25 M22×1.5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1.25 M22×1.5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1.25 M24×2.0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1.25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

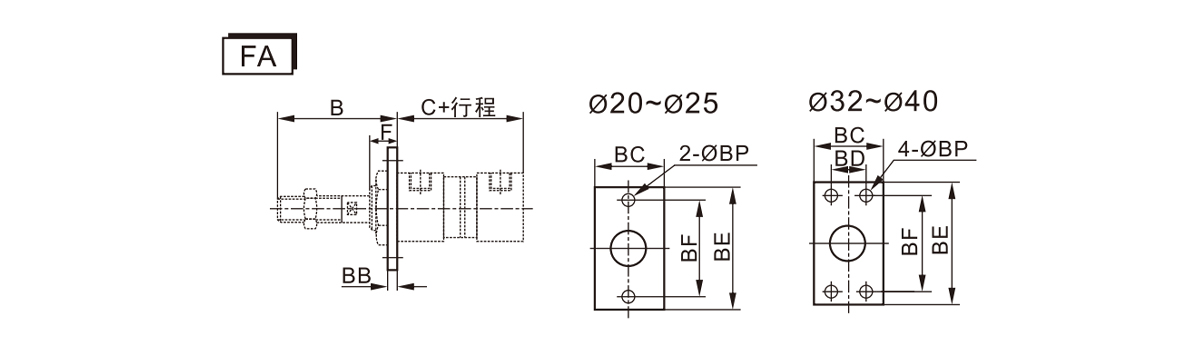

    기호 B C
    (M알 시리즈)     		C(MSAL시리즈) BB 기원전 BD 비 BF BP F
    보어/스트로크 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

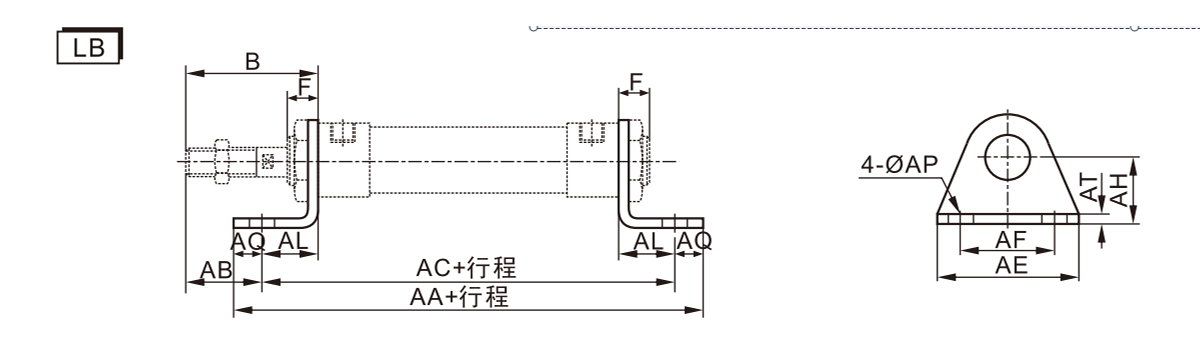

    기호 B F AA
    (M알 시리즈)     		AA(MSAL 시리즈) AB 교류
    (M알 시리즈)     		교류(MSAL series) AE AF AL AQ AP 에 아
    보어/스트로크 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

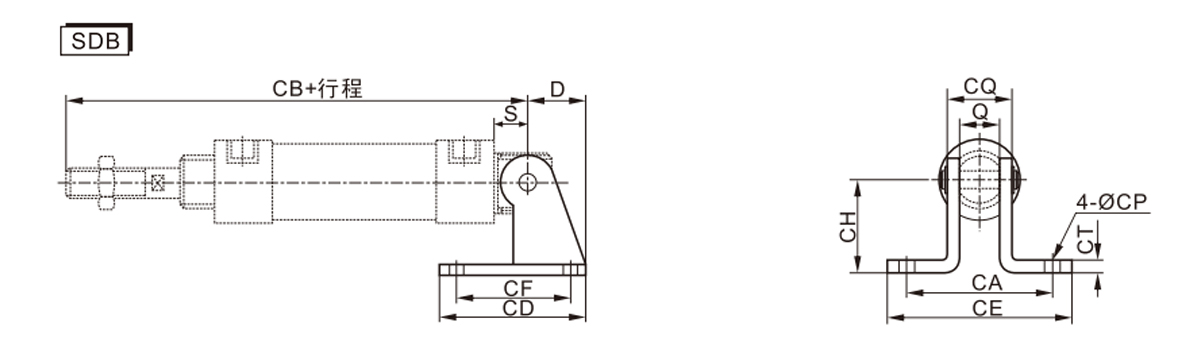

    기호 D S Q 캘리포니아 CB
    (MAL 시리즈)     		CB(MSAL 시리즈) CD CE CF CH CT CP CQ
    보어/스트로크 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
