MA 시리즈 스테인레스 스틸 미니 실린더 공급업체

홈 / 제품 / 에어 실린더 / 미니 실린더 / MA 시리즈 스테인레스 스틸 미니 실린더

MA 시리즈 스테인레스 스틸 미니 실린더 MA 시리즈 스테인레스 스틸 미니 실린더
  • MA 시리즈 스테인레스 스틸 미니 실린더
  • MA 시리즈 스테인레스 스틸 미니 실린더
미니 실린더

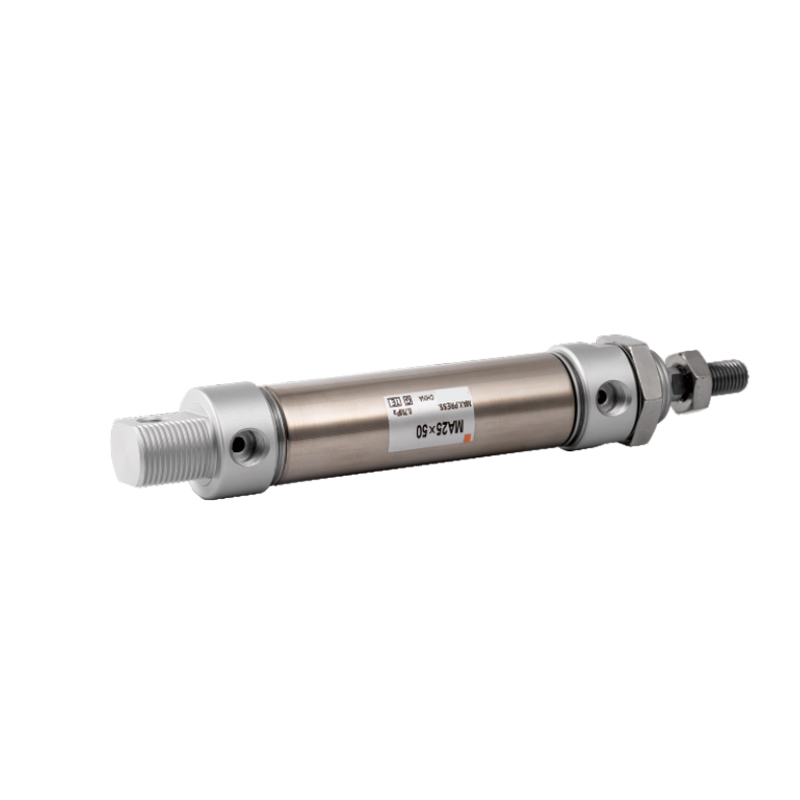

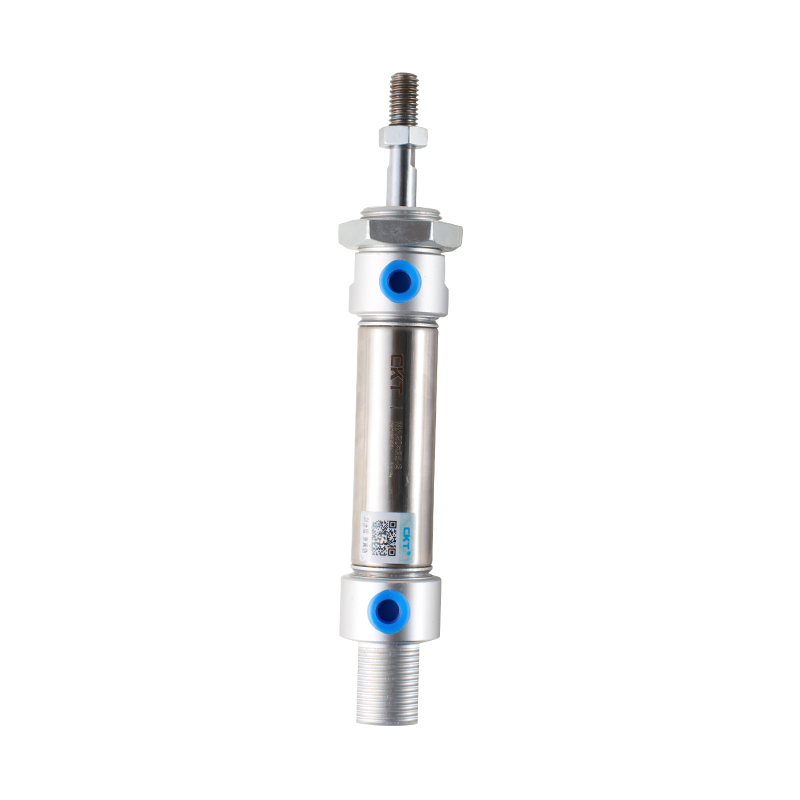

MA 시리즈 스테인레스 스틸 미니 실린더

1. 피스톤 씰은 컴팩트한 크기와 오일 저장 기능을 갖춘 특수한 형태의 양방향 씰링 구조를 채택합니다.
2. 전면 및 후면 커버에는 실린더의 역전 충격을 줄이기 위해 고정 충돌 방지 패드가 장착되어 있습니다.
3. 다양한 후면 커버 형태로 실린더 설치가 더욱 편리해졌습니다.
4. 전면 및 후면 커버와 스테인레스 스틸 실린더 본체는 안정적인 연결이 가능한 리벳 롤링 구조를 채택합니다.
5. 실린더 본체는 고강도 및 내식성을 갖춘 고정밀 스테인레스 스틸 파이프를 채택합니다.
6. 고객이 선택할 수 있는 다양한 사양의 실린더 및 실린더 설치 부속품을 사용할 수 있습니다.
7. 이 시리즈의 모든 실린더에는 자석이 부착되어 있습니다.

이메일: manager@cktworld.com
다운로드
이전:MAL 시리즈 알루미늄 합금 미니 실린더
다음:CM2 시리즈 스테인리스 미니 실린더(단동)

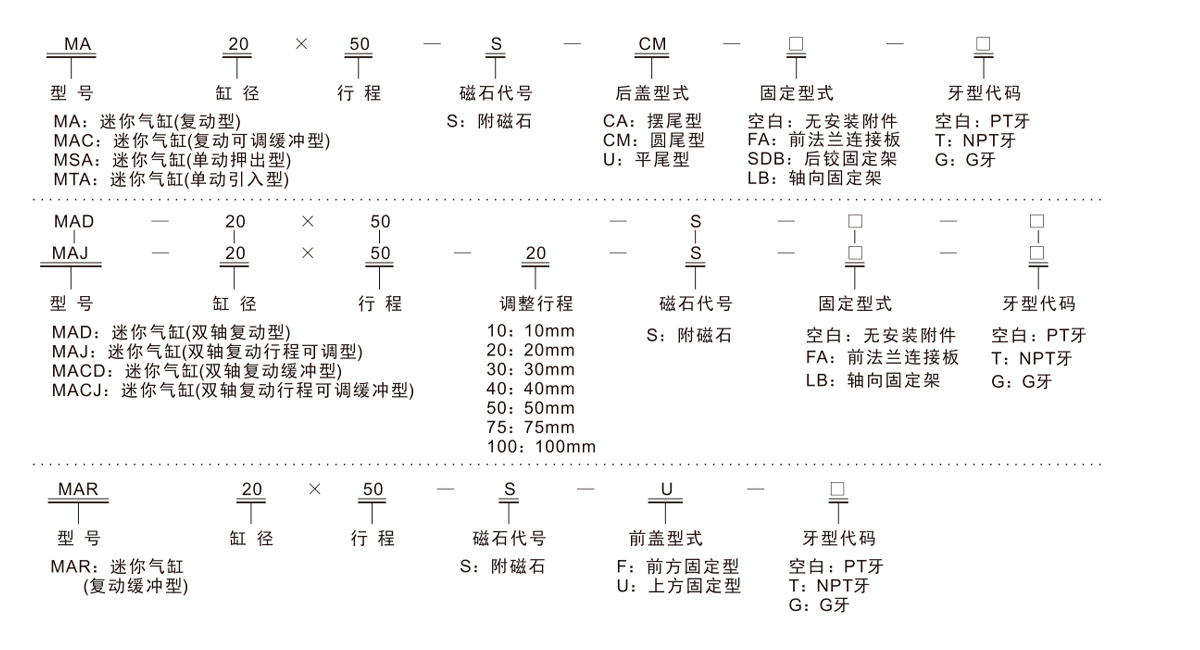

  • 내경(mm) 16 20 25 32 40 50 63
    작업 유형 MSAI  MTA 단동형 -
    3월 - 왕복식
    마이 마디 MAJ 왕복식 -
    MACI MACDI   MACJ - 복동식 쿠셔닝 타입
    작동 매체 공기
    사용압력범위 왕복식 0.1~1.0MPa(15~145Psi)
    단동형 0.2~1.0MPa(28~145Psi)
    압력 저항 보장 1.5MPa(215Psi)
    작동 온도 범위 °C -20~70
    작동 속도 범위 단동형:50~800mm/s
    반복형:30~800mm/s
    여행 허용 범위 0~150*10        >150 14
    버퍼 유형 C-MAC, C-MACD, C-MACJ 시리즈: 조정 가능한 버퍼링;
    기타 시리즈: 충돌 방지 패드
    *테이크오버 직경 M5×0.8 PT1/8 PT1/4
    *연결에는 NPT 및 G 나사 유형을 사용할 수 있습니다.

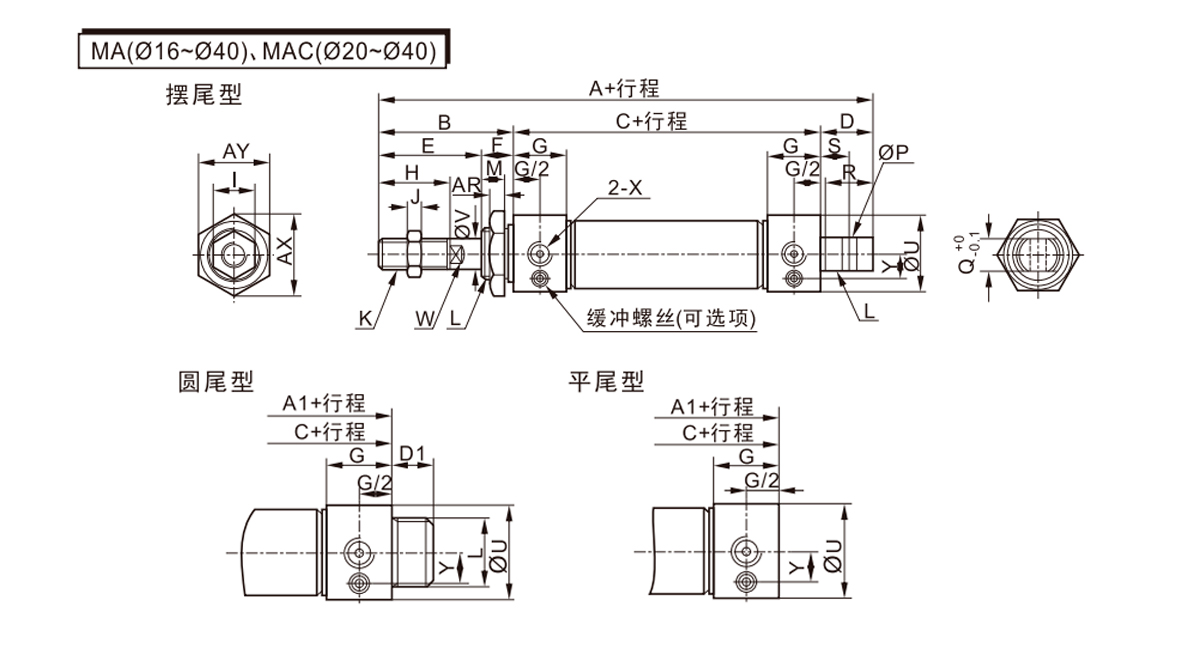

  • 내경/기호 A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X 아칸소 도끼 아야 Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 8 M5×0.8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    실린더 직경/기호 U V
    50 53 16
    63 67 16

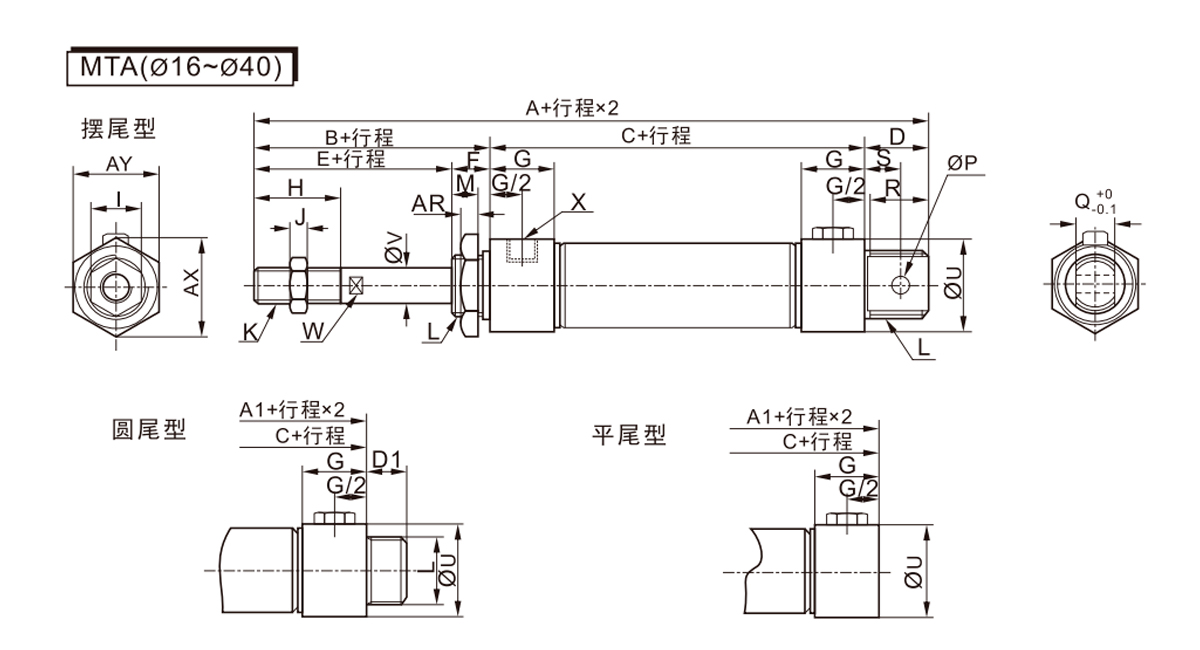

    기호 A A1 B C D D1 E F G H I
    내경/스트로크 ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    내경/기호 J K L M P Q R S U V W X 아칸소 도끼 아야
    16 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 5 25 22
    20 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    기호 A A1 B C D D1 E F
    내경/스트로크 ≤25 ≤50 75 이하 ≤100 ≤25 ≤50 75 이하 ≤100 ≤25 ≤50 75 이하 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    내경/기호 G H I J K L M P Q R S U V W X 아칸소 도끼 아야
    16 10 16 10 5 M6×1 M16×1.5 14 6 12 14 9 21 6 5 M5×0.8 6 25 22
    20 16 20 12 6 M8×1.25 M22×1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1.25 M22×1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1.25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1.25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

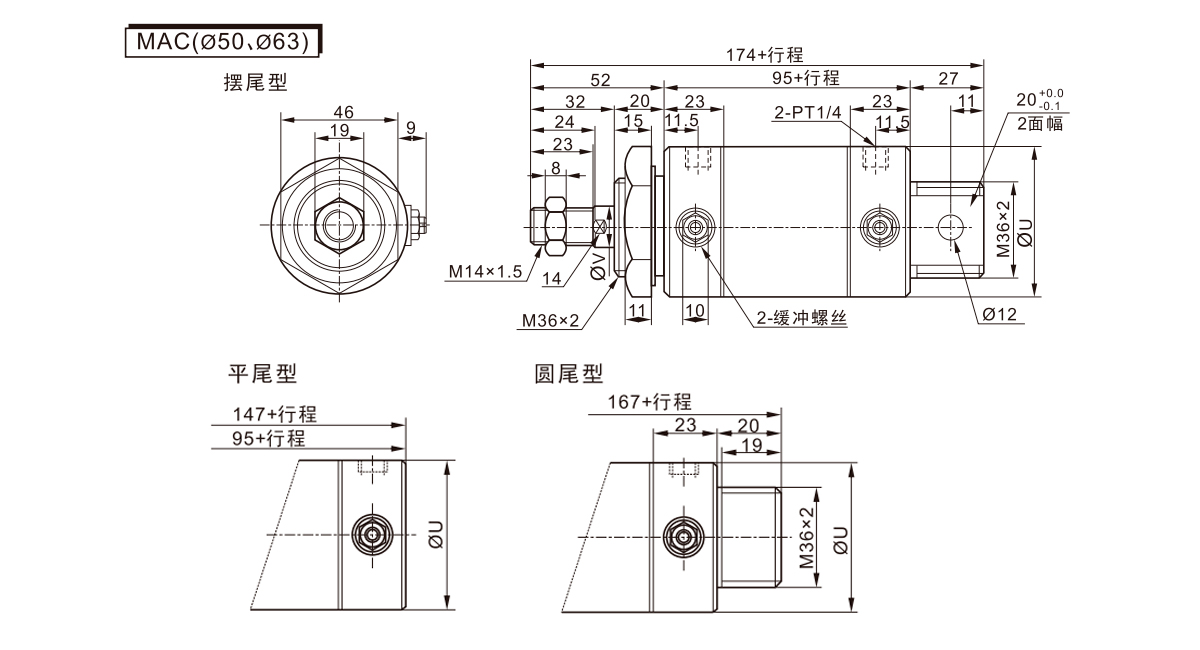

    내경/기호 A B C E F G H I J K L M U V W X 아칸소 도끼 아야 Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1.5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

    내경/기호 A B C E F G H I J J1 K K1 L M U V W X 아칸소 도끼 아야 Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1.5 14 21 6 5 M5×0.8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1.25 M8×1.25 M22×1.5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M22×1.5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1.25 M10×1.25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1.25 M12×1.25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1.5 M12×1.25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

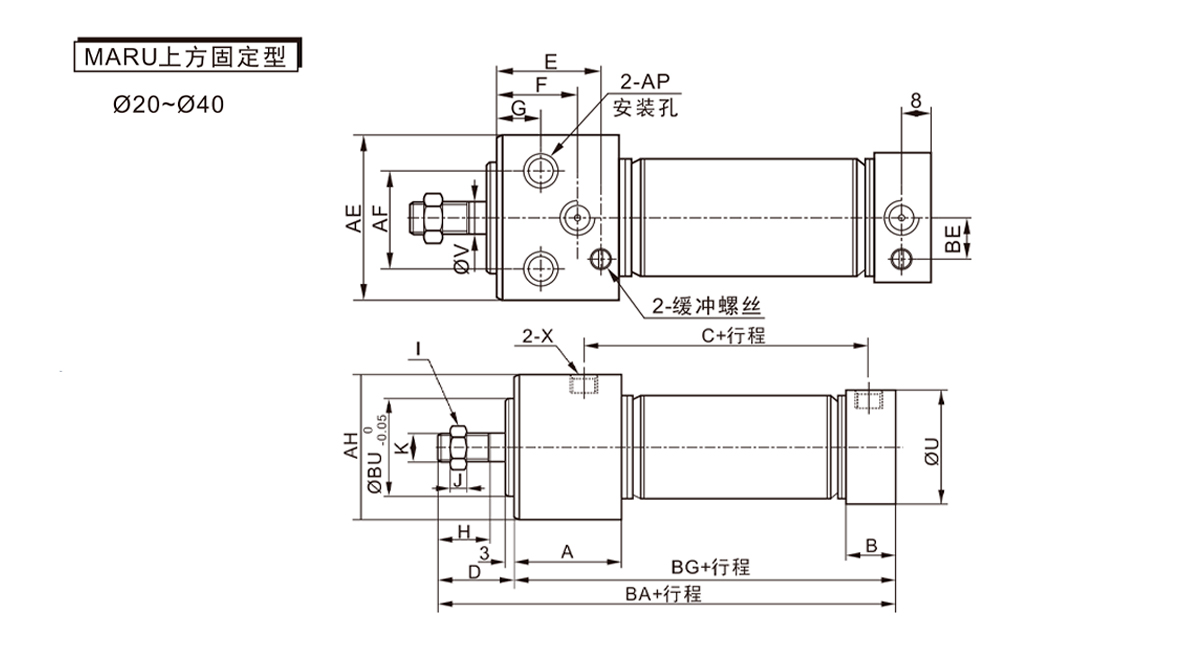

    내경/기호 A B C D E F G H I J K U V X AE AF AP 아 학사 비 BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1.25 27 8 PT1/8 33.5 21 Ø9.5
    깊이 6.5
    관통 구멍: Ø5.5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1.25 30 10 PT1/8 39 25 Ø11.0
    깊이 7.5
    관통 구멍: Ø6.6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1.25 35 12 PT1/8 47 30 Ø14.0
    깊이 10
    관통 구멍: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1.5 41.6 16 PT1/8 58.5 38 Ø17.5
    깊이 12.5
    관통 구멍: Ø11     		52.3 132.6 15 97.6 32

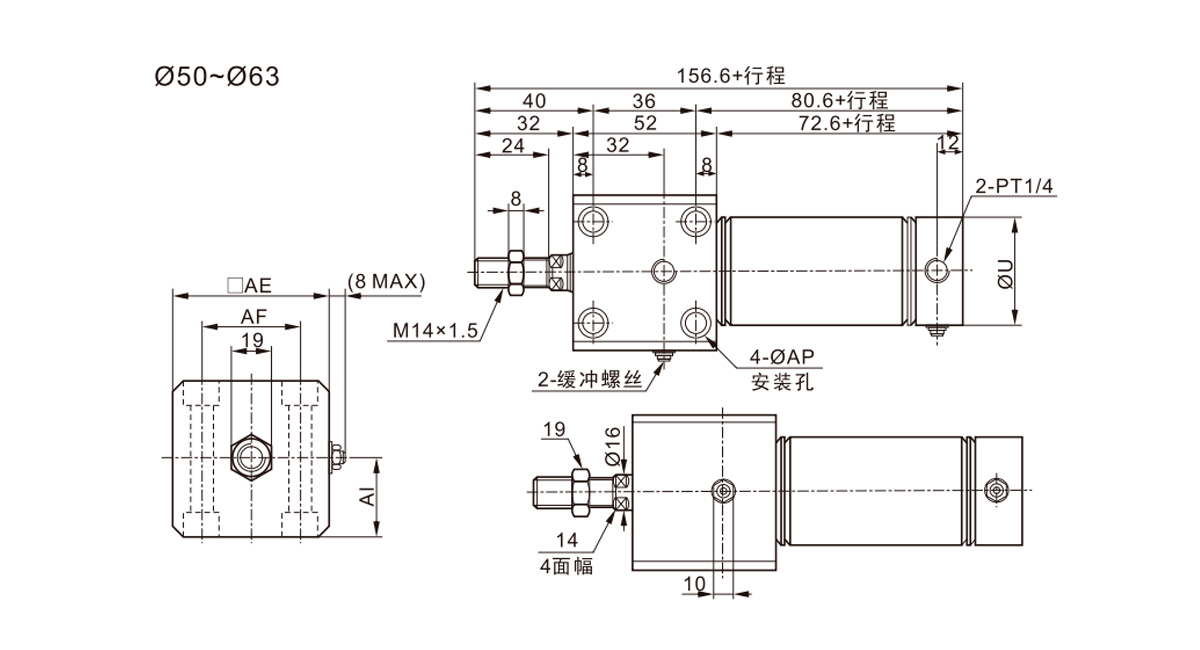

    내경/기호 U AE AF 알 AP
    50 53 62 44 31 양측: 011.0dp 6.5
    관통 구멍: 06.6
    63 67 74 48 37 양면: Ø14.0dp 8.5
    관통 구멍: Ø9.0

    내경/기호 A B C D E F H 1 J K U V X 학사 기원전 BD 비 BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1.25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0.8 Deep9 20
    25 29 16 59 33 24 22 22 17 9 M10×1.25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 깊이11 26
    32 29 16 59 33 25 22 22 17 6 M10×1.25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 깊이11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1.5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1.25 깊이14 32

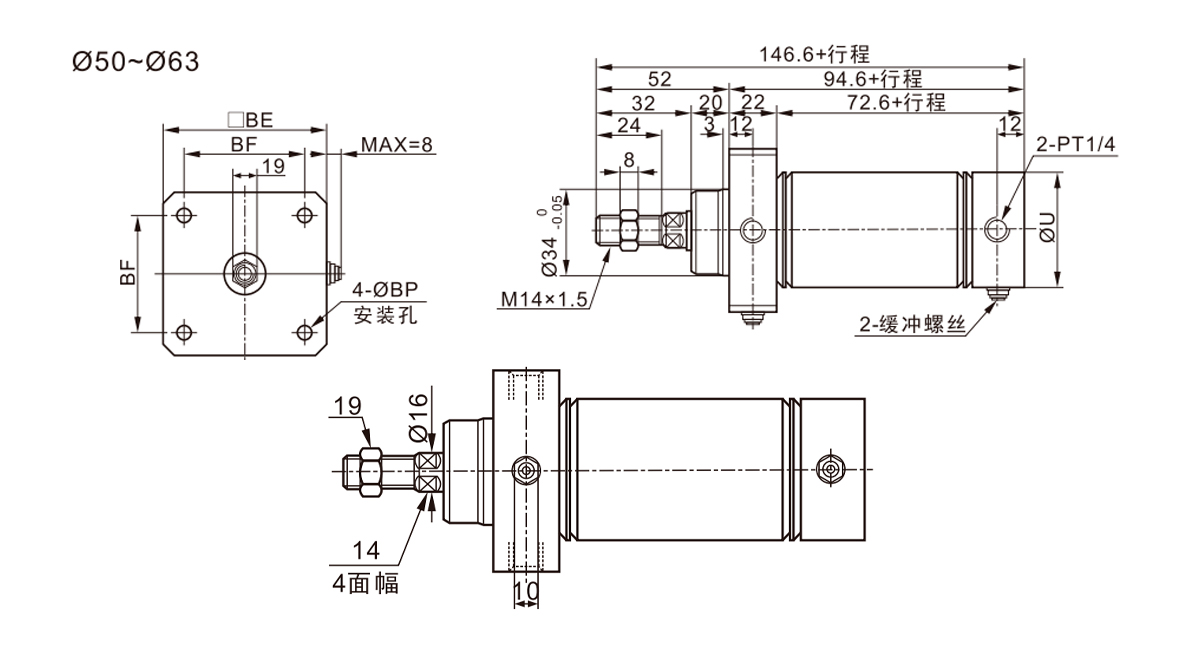

    내경/기호 U 비 BF BP
    50 53 62 48 6.6
    63 67 74 58 9

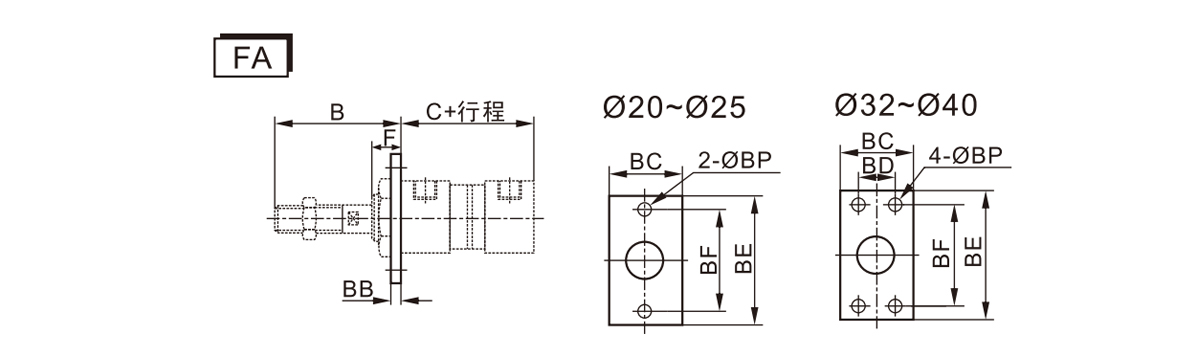

    기호 B C(MA 시리즈) C(MSA 시리즈) BB 기원전 BD 비 BF BP F
    보어/스트로크 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

    기호 B F AA(MA 시리즈) AA(MSA 시리즈) AB AC(MA 시리즈) AC(MSA 시리즈) AE AF 알 AQ AP 에서 아
    보어/스트로크 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

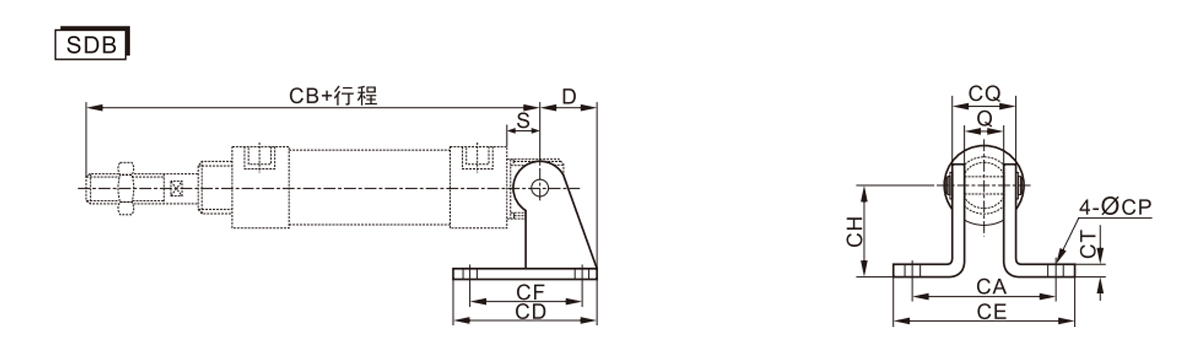

    기호 D S Q 캘리포니아 CB(MA 시리즈) CB(MSA 시리즈) CD CE CF CH CT CP CQ
    보어/스트로크 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
