로드 양로드 실린더를 통한 CXSW 시리즈 공급업체

홈 / 제품 / 에어 실린더 / 다축 실린더 / 로드 양로드 실린더를 통한 CXSW 시리즈

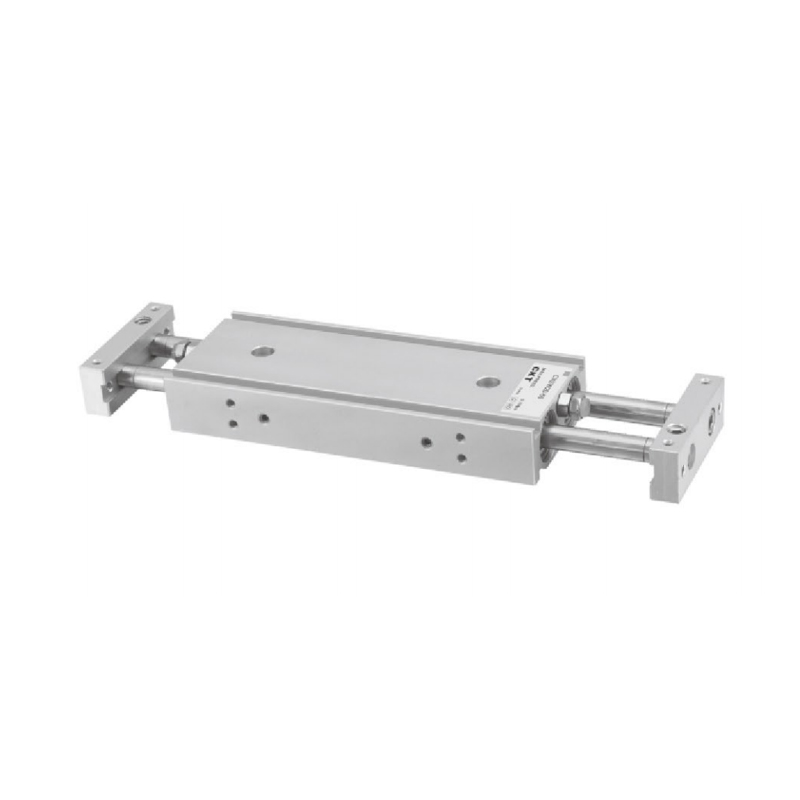

로드 양로드 실린더를 통한 CXSW 시리즈
  • 로드 양로드 실린더를 통한 CXSW 시리즈
다축 실린더

로드 양로드 실린더를 통한 CXSW 시리즈

1. 최대 허용 하중은 CXS 시리즈 대비 2~3배 높습니다.
2. 듀얼 실린더 설계, 출력력의 2배
3. 높은 비회전 정밀도
4. 강한 측면 하중 저항
5. 스트로크 조정 장치가 있는 표준: 0-10mm.

이메일: manager@cktworld.com
다운로드
이전:가이드 로드 포함 MGP 시리즈 박형 실린더
다음:CXS 시리즈 더블 실린더(기본형)
  • 사양
    보어 크기(mm) 6 10 15 20 25 32
    유체 공기
    액션 복동
    최대 작동 압력
    (MPA)     		0.7
    최소 작동 압력
    (MPA)     		0.15 0.1
    주변 및 유체 온도 -10~ 60℃(동결되지 않을 것)
    쿠션 양단 고무 범퍼
    작동 피스톤 속도
    (mm/초)     		50~500
    구조 트윈 로드(2배 출력력)
    *윤활 필요하지 않음
    조정 가능한 스트로크 범위 0~-10mm
    베어링 슬라이드 베어링/볼 부싱 베어링
    배관 포트 M5×0.8 Rc1/8
    *윤활을 사용하려면 ISOVG32를 사용해 주십시오.

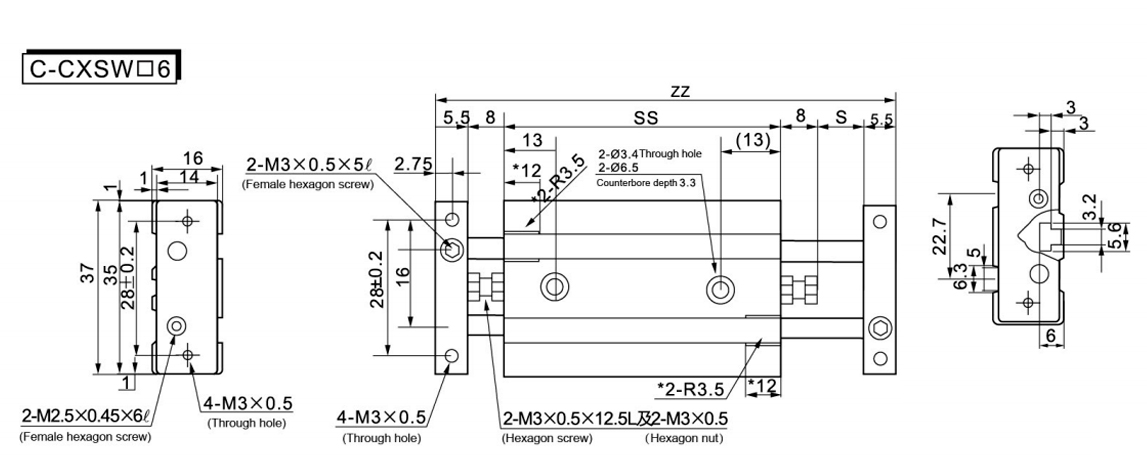

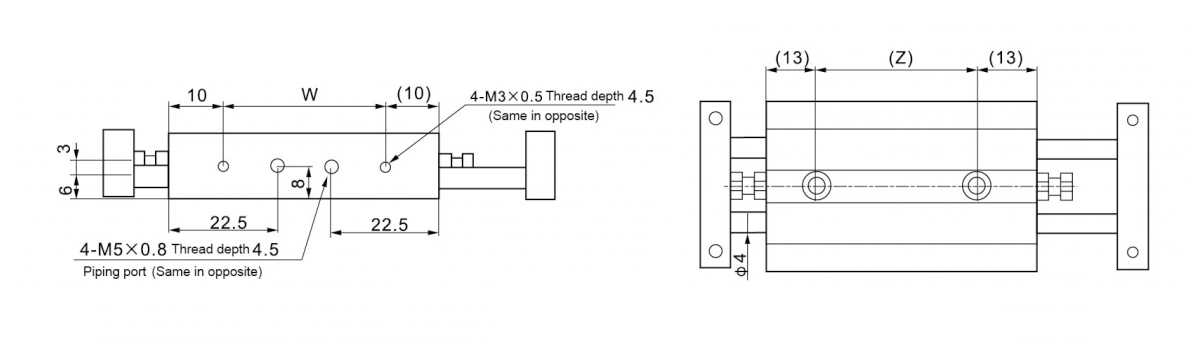

  • 모델 S SS ZZ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    C-CXSW□6-10   및 C-CXSW□6-20   실린더용 마그네틱 스위치를 설치하려면 마그네틱 스위치 피트를 고정하는 부품을 제거하세요.(*로 표시된 치수)

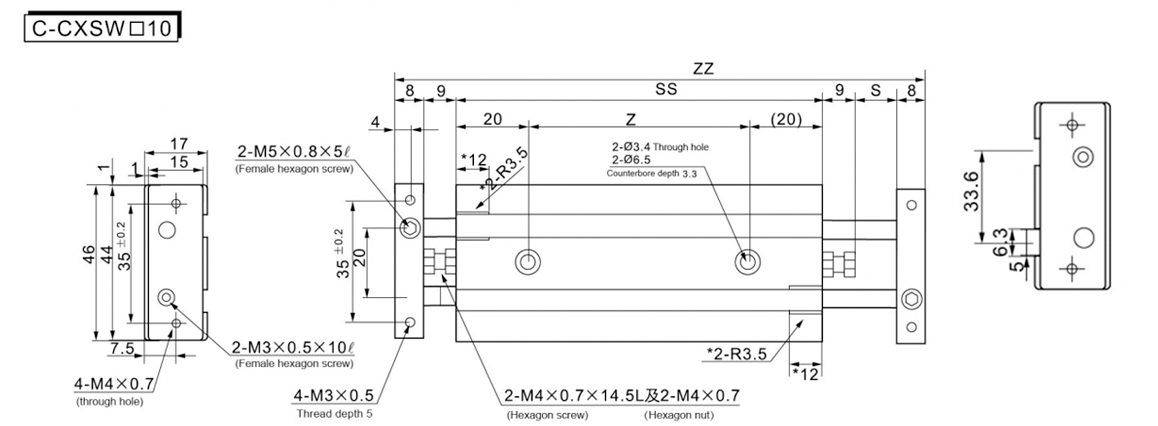

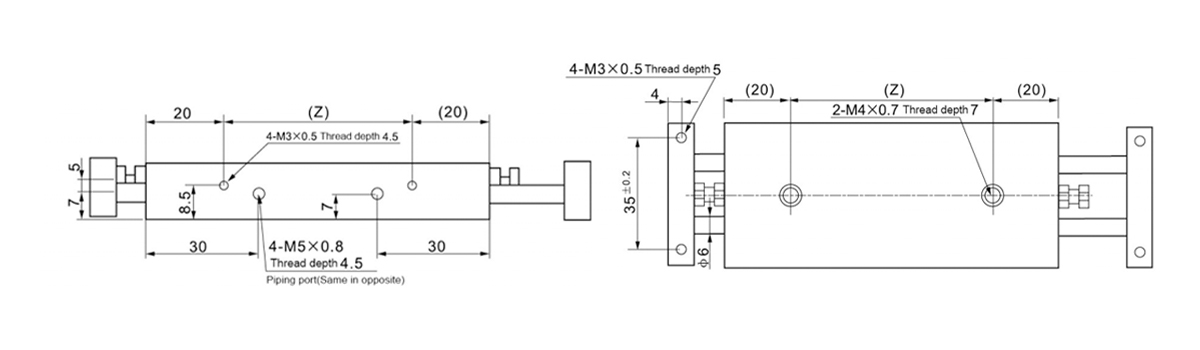

    모델 S SS ZZ Z
    표준
    뇌졸중     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    롱
    뇌졸중
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    C-CXSW□10-10 및 C-CXSW□10-20 실린더용 전자 스위치를 설치하려면 전자 스위치를 고정하는 전자 스위치 피트 부분을 제거하십시오.(* 표시 치수)

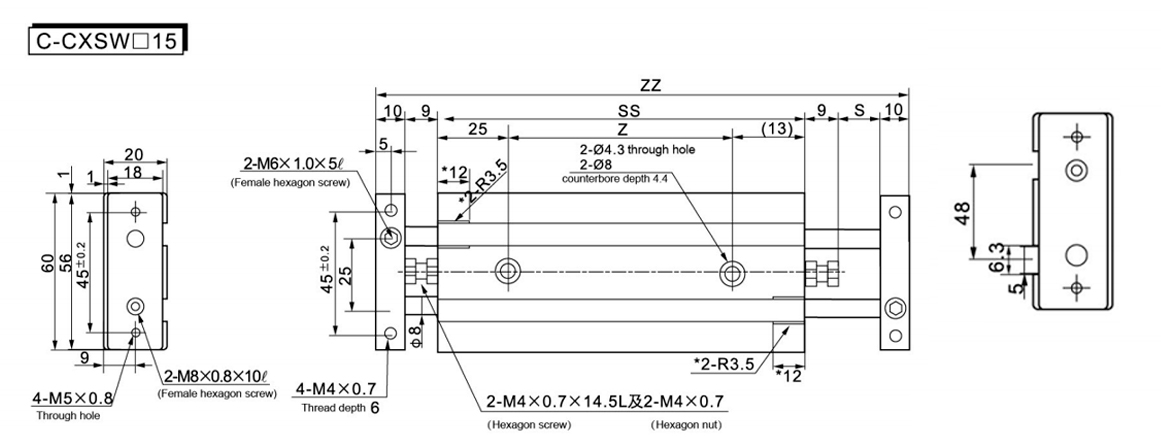

    모델 S SS ZZ Z
    표준
    뇌졸중     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    롱
    뇌졸중
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    C-CXSW□15-10 및 C-CXSW□15-20 실린더용 전자 스위치를 설치하려면 전자 스위치 피트를 고정하는 부품을 제거하십시오.(* 표시 치수)

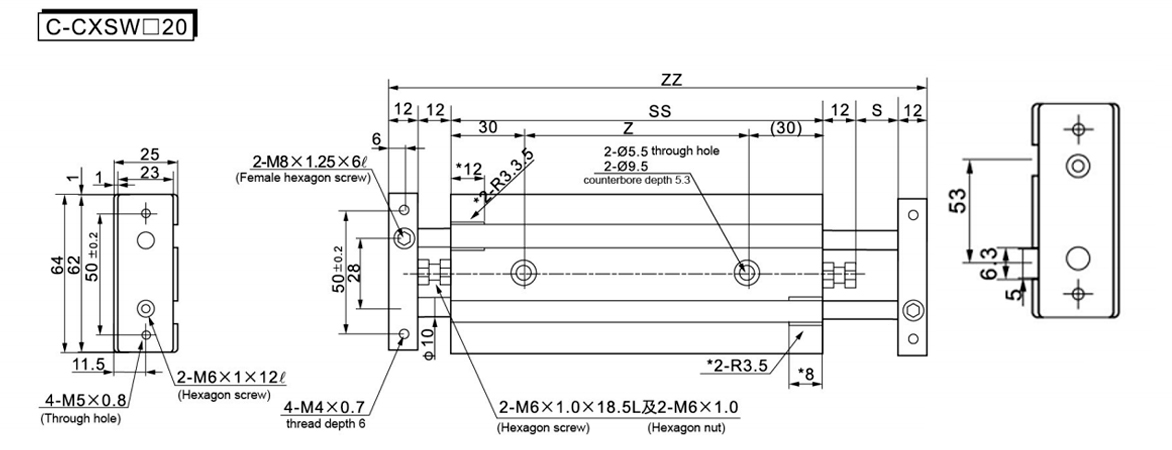

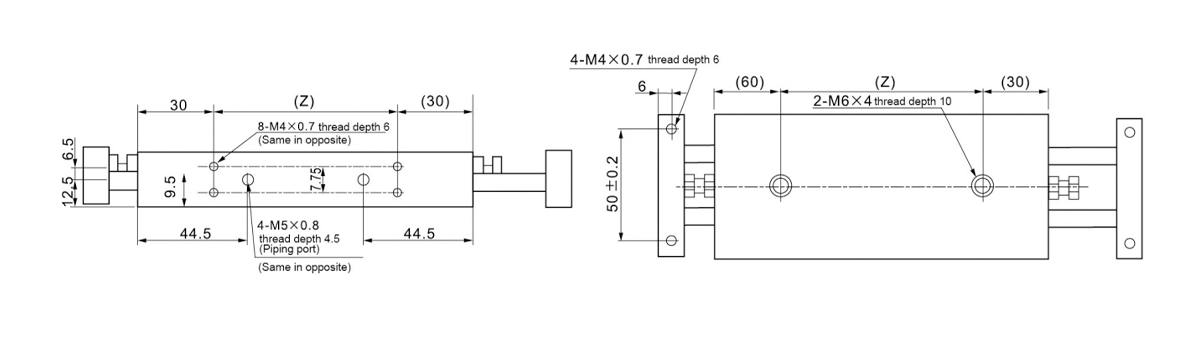

    모델 S SS ZZ Z
    표준
    뇌졸중     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    롱
    뇌졸중
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    C-CXSW□20-10 실린더용 마그네틱 스위치를 설치하려면 이를 고정하는 데 사용되는 마그네틱 스위치 피트 부분을 잘라냅니다.(*로 표시된 치수)

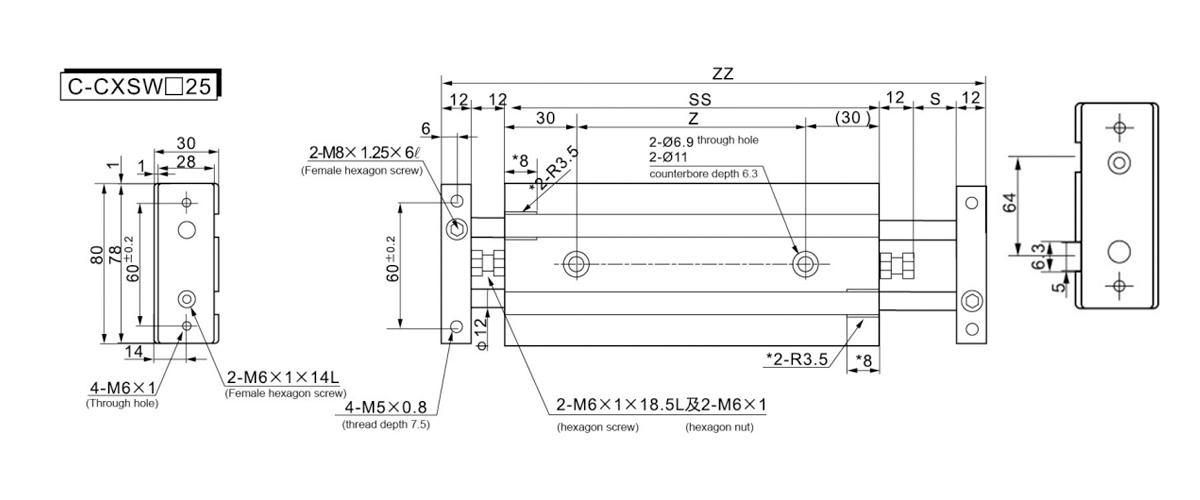

    모델 S SS ZZ Z
    표준
    뇌졸중     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    롱
    뇌졸중
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    C-CXSW□25-10 실린더용 마그네틱 스위치를 설치하려면 마그네틱 스위치 피트를 고정하는 부품을 제거하세요.
    (*로 표시된 치수)

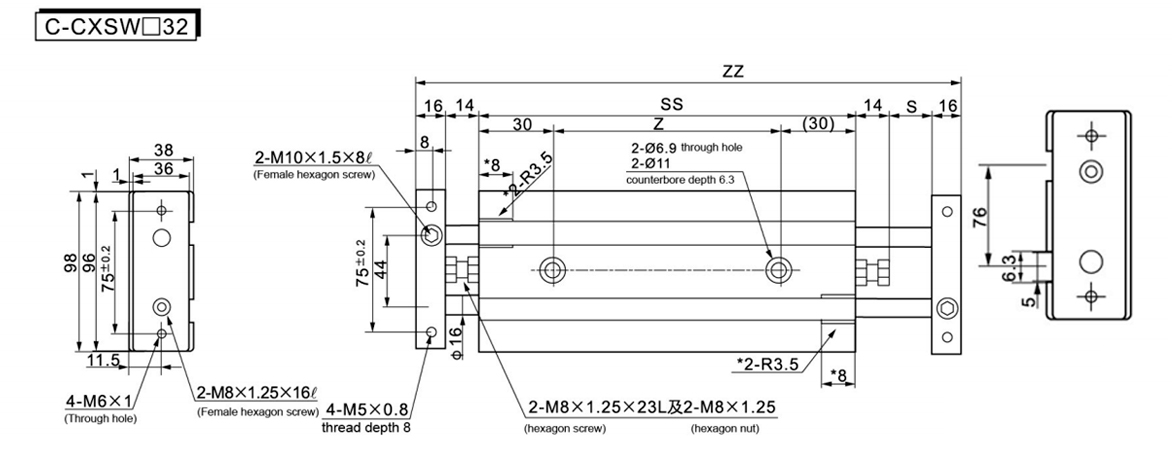

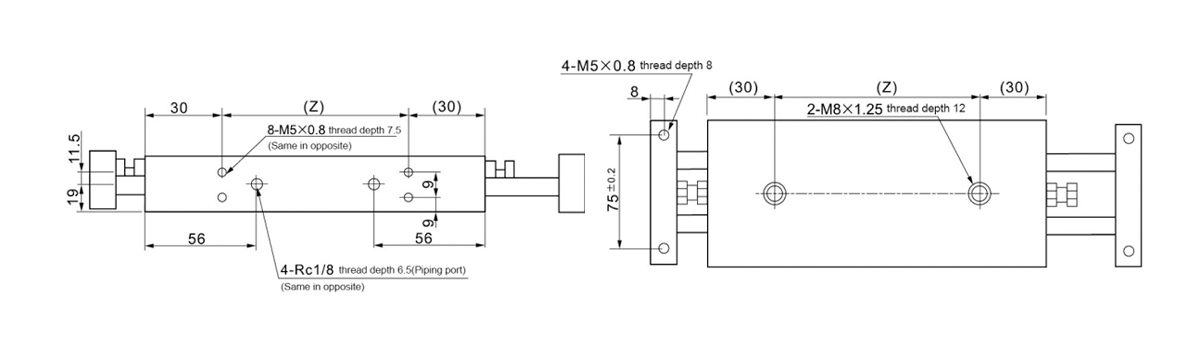

    모델 S SS ZZ Z




    표준
    뇌졸중     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    롱
    뇌졸중
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    C-CXSW□32-10 실린더용 마그네틱 스위치를 설치하려면 마그네틱 스위치 피트를 고정하는 부품을 제거하세요.(* 표시 치수)
