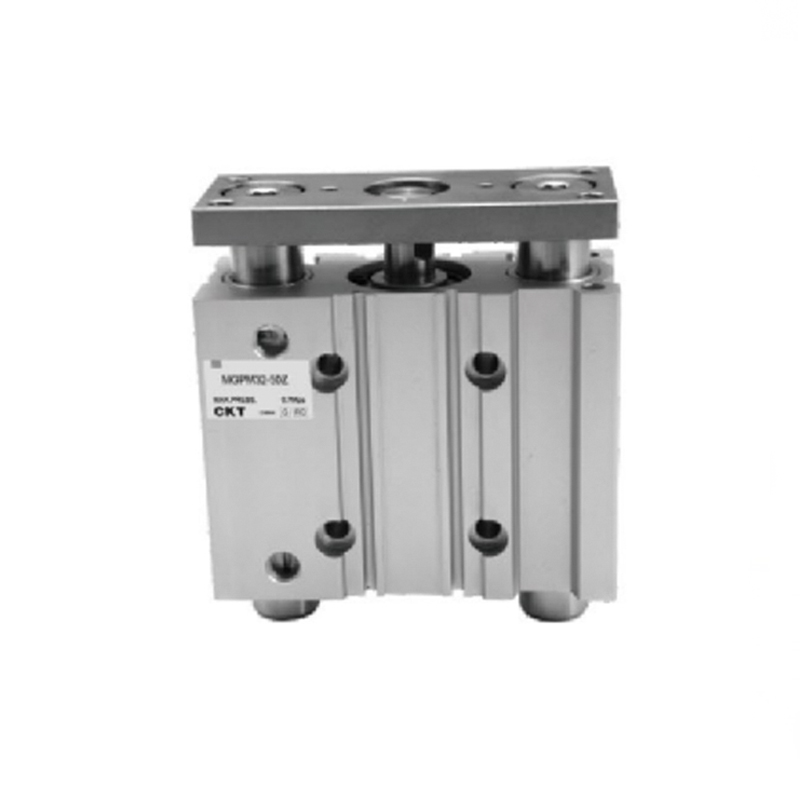

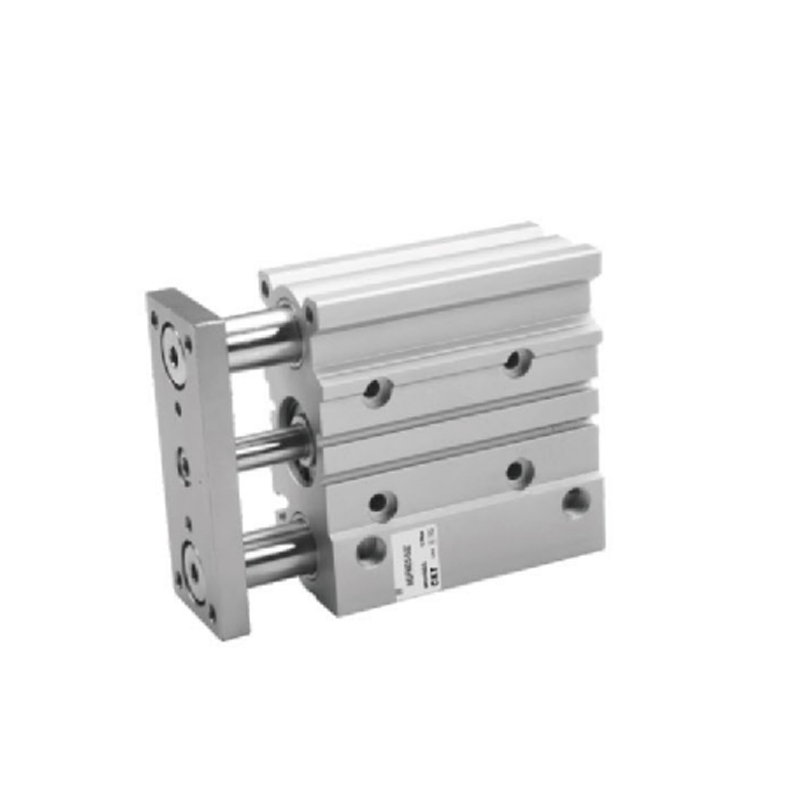

가이드 로드 포함 MGP 시리즈 박형 실린더 공급업체

홈 / 제품 / 에어 실린더 / 다축 실린더 / 가이드 로드 포함 MGP 시리즈 박형 실린더

가이드 로드 포함 MGP 시리즈 박형 실린더 가이드 로드 포함 MGP 시리즈 박형 실린더
  • 가이드 로드 포함 MGP 시리즈 박형 실린더
  • 가이드 로드 포함 MGP 시리즈 박형 실린더
다축 실린더

가이드 로드 포함 MGP 시리즈 박형 실린더

1. 크기가 작고 무게가 가볍다.
2. 강한 횡하중 저항
3. 강한 토크 저항
4. 높은 비회전 정밀도
5. 가이드 로드 베어링은 슬라이딩 베어링 또는 볼 베어링일 수 있습니다.
6. 설치가 용이함
7. 양면 파이프 위치를 선택할 수 있습니다

이메일: manager@cktworld.com
다운로드
이전:가이드 로드 포함 MGJ 시리즈 미니어처 실린더
다음:로드 양로드 실린더를 통한 CXSW 시리즈

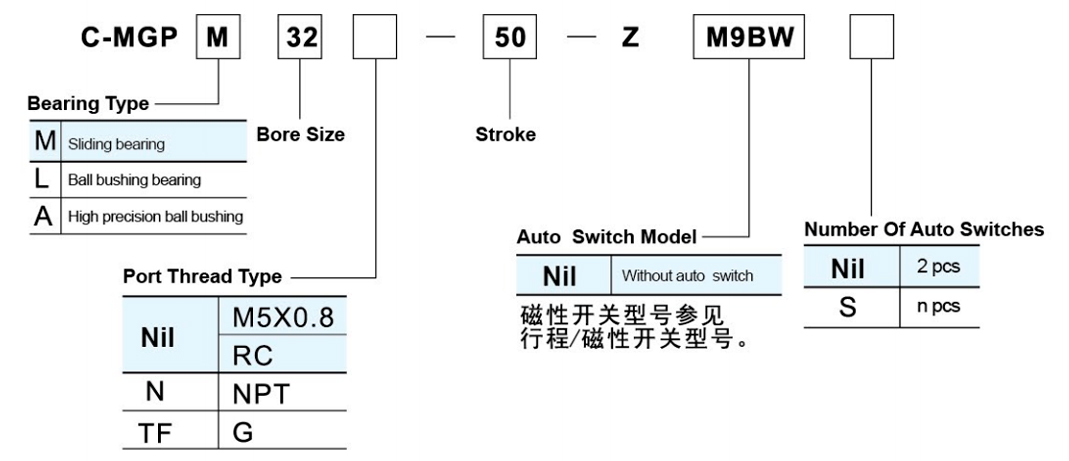

  • 표준사양
    내경(mm) 12 16 20 25 32 40 50 63 80 100
    유체 공기
    액션 복동
    최고사용압력(MPa) 1.0
    최저사용압력(MPa) 0.12 0.1
    주변 및 유체 온도 -10~ 60℃(동결되지 않을 것)
    피스톤 속도 50~500mm/초 50~400mms
    쿠션 양단 고무 범퍼
    스트로크 길이 공차 1.5mm
    *윤활 필요하지 않음
    베어링 슬라이드 베어링/볼 부싱/고정밀 볼 부싱
    회전하지 않음
    정확도
    (클램프부)     		슬라이드 베어링 ±0.08° ±0.07° ±0.06° ±0.05° ±0.04°
    볼 부싱 ±0.10° ±0.09° ±0.08° ±0.06° ±0.05°
    높은 정밀도
    볼 부싱
    배관포트 M5×0.8 1/8 1/4 3/8
    *윤활을 사용하려면 ISOVG32를 사용하세요.

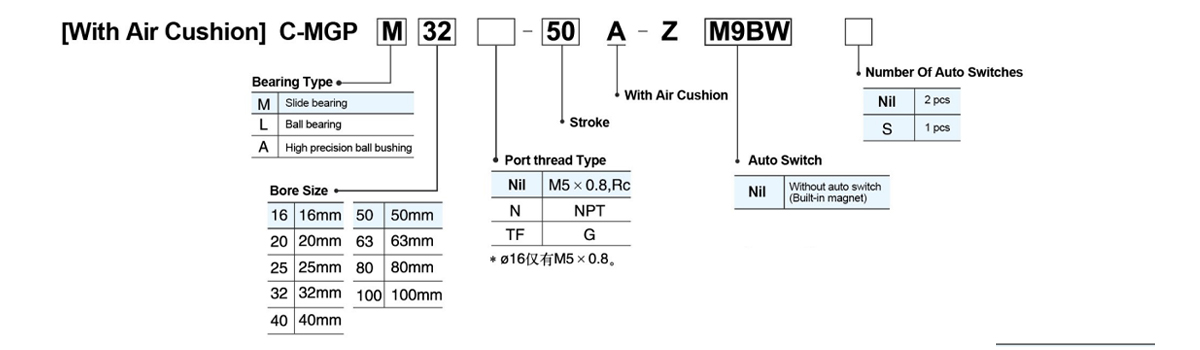

    보어 크기(mm) 16 20,25,32,40,50,63,80,100
    최대 작동 압력(MPa) 1.0
    최소 작동 압력(MPa) 0.15 0.12
    쿠션 공기 cushion on both ends

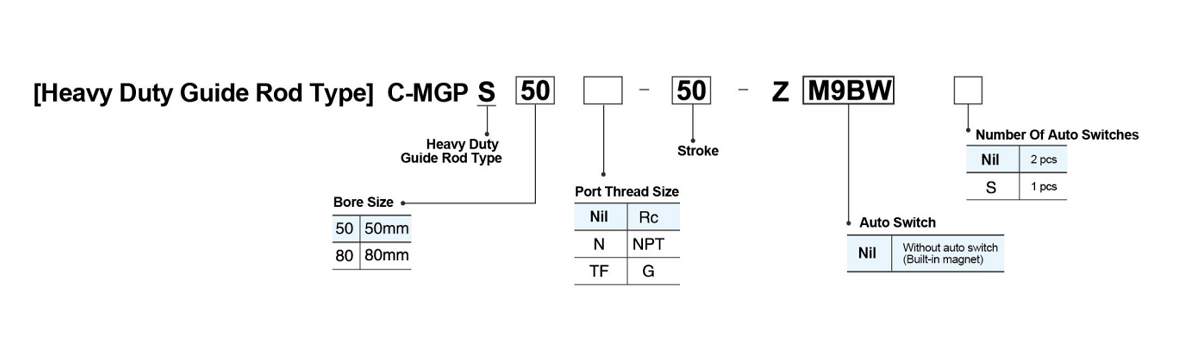

    사양
    보어 크기(mm) 50 80
    작동 압력 범위(MPa) 0.1~1.0
    작동 피스톤 속도(mm/s) 50~400
    쿠션 양쪽 끝의 고무 범퍼
    표준 스트로크 25,50,75,100,125,150,175,200
    엔드 플레이트 비회전 정확도 ±0.05° ±0.04°

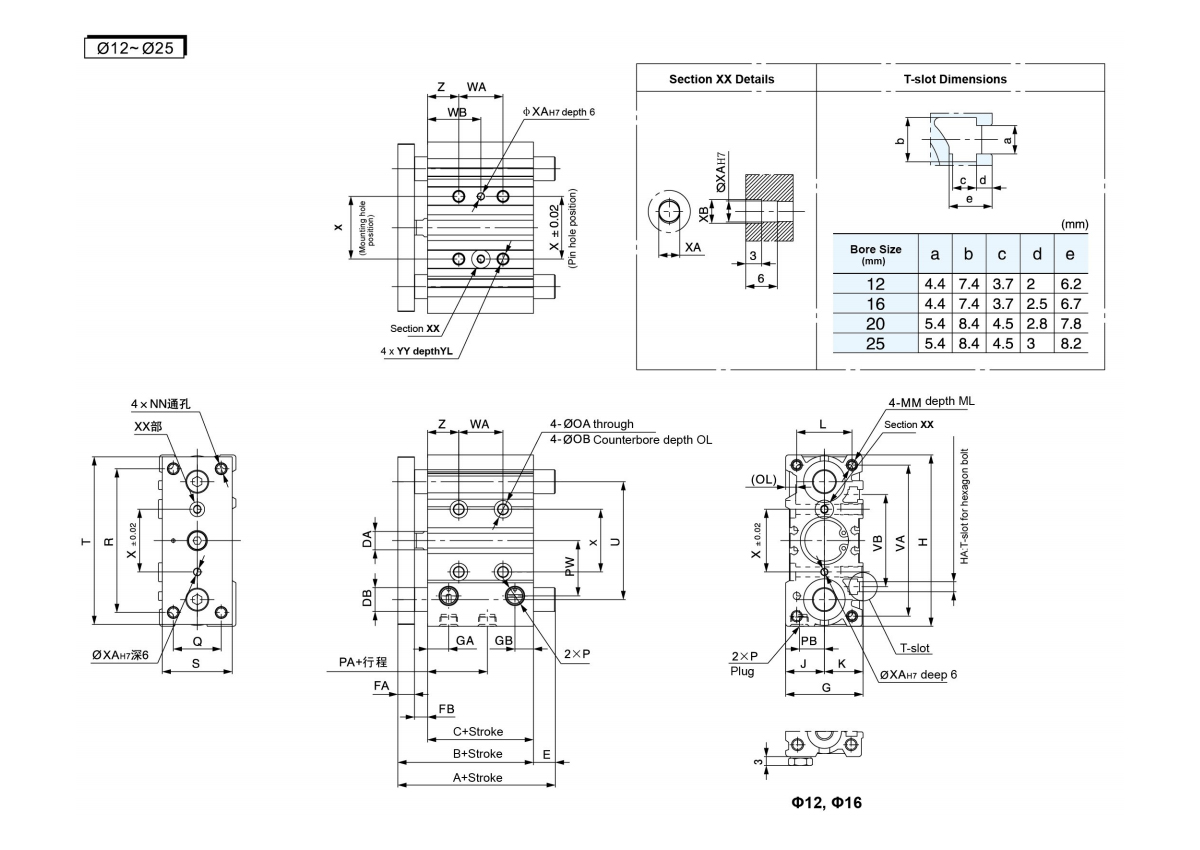

  • C-MGPM,C-MGPL,C-MGPA 공통 크기                                                                                                                                                     (mm)
    보어
    크기
    (mm)     		스트로크(mm) B C 다 FA 페이스북 G 조지아 GB H 하하 J K L MM ML NN OA 산부인과 OL P
    없음 테네시 TF
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3 8 4.5 M5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0.8 12 M5×0.8 4.3 8 4.5 M5×0.8 - -
    20 20,30,40,50,75,100,125,150,
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0.8 13 M5×0.8 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 G1/8

    보어
    크기
    (mm)     		PA PB 비밀번호 Q R S T U 버지니아 VB WA WB X XA XB YY YL Z
    30일 또는
    덜     		9sr3oS
    덜     		100일 초과 200일 이하 200일 초과 300일 이하 300번 이상 30일 또는
    덜     		30일 초과 100일 이하 100일 초과 200일 이하 200일 초과 300일 이하 300번 이상
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM 슬라이드 베어링 IA,DB,E 치수                                     (mm)
    보어
    크기
    (mm)     		A DB E
    50번째 이하 50일 초과 100일 이하 100일 초과 200일 이하 200번째 이상 50번째 이하 50일 초과 100일 이하 100일 초과 200일 이하 200번째 이상
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(볼부싱)
    C-MGPA(고정밀 볼부싱)/A,DB,E치수(mm)
    보어Size(mm) A DB E
    30일 이하 30일 초과 100일 이하 100일 초과 200일 이하 200번째 이상 30일 이하 30일 초과 100일 이하 100일 초과 200일 이하 200번째 이상
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

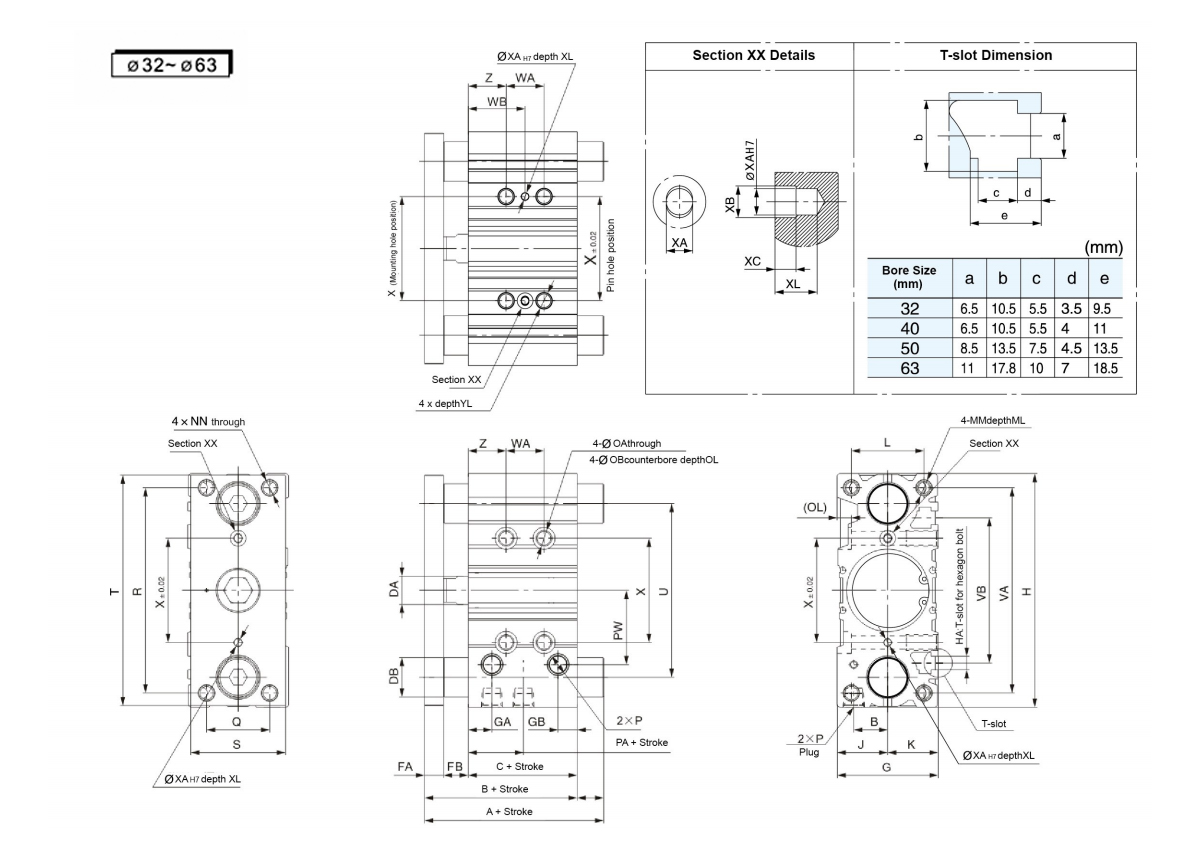

    C-MGPM,C-MGPL,C-MGPA 공통 크기                                                                                                                                                     (mm)
    보어
    크기
    (mm)     		스트로크(mm) B C 다 FA 페이스북 G 조지아 GB H 하하 J K L MM ML NN OA 산부인과 OL P
    없음 테네시 TF
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Rc1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 Rc1/4 NPT1/4 G1/4

    보어
    크기
    (mm)     		PA PB 비밀번호 Q R S T U 버지니아 VB WA WB X XA XB XC XL YY YL Z
    25일 이하 25일 초과 100일  이하 100일 초과 200일 이하 200일 초과 300일 이하 300번 이상 25일 이하 25일 초과 100일  이하 100일 초과 200일 이하 200일 초과 300일 이하 300번 이상
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    C-MGPM 슬라이드 베어링 IA,DB,E 치수                                      (mm)
    보어
    크기
    (mm)     		A DB E
    50번째 이하 50일 초과 200일 이하 200번째 이상 50번째 이하 50일 초과 200일 이하 200번째 이상
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(볼부싱)
    C-MGPA(고정밀 볼부싱)/A,DB,E치수(mm)
    보어
    크기
    (mm)     		A DB E
    50번째 이하 50일 초과 100일 이하 100일 초과 200일 이하 200번째 이상 50번째 이하 50일 초과 100일 이하 100일 초과 200일 이하 200번째 이상
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

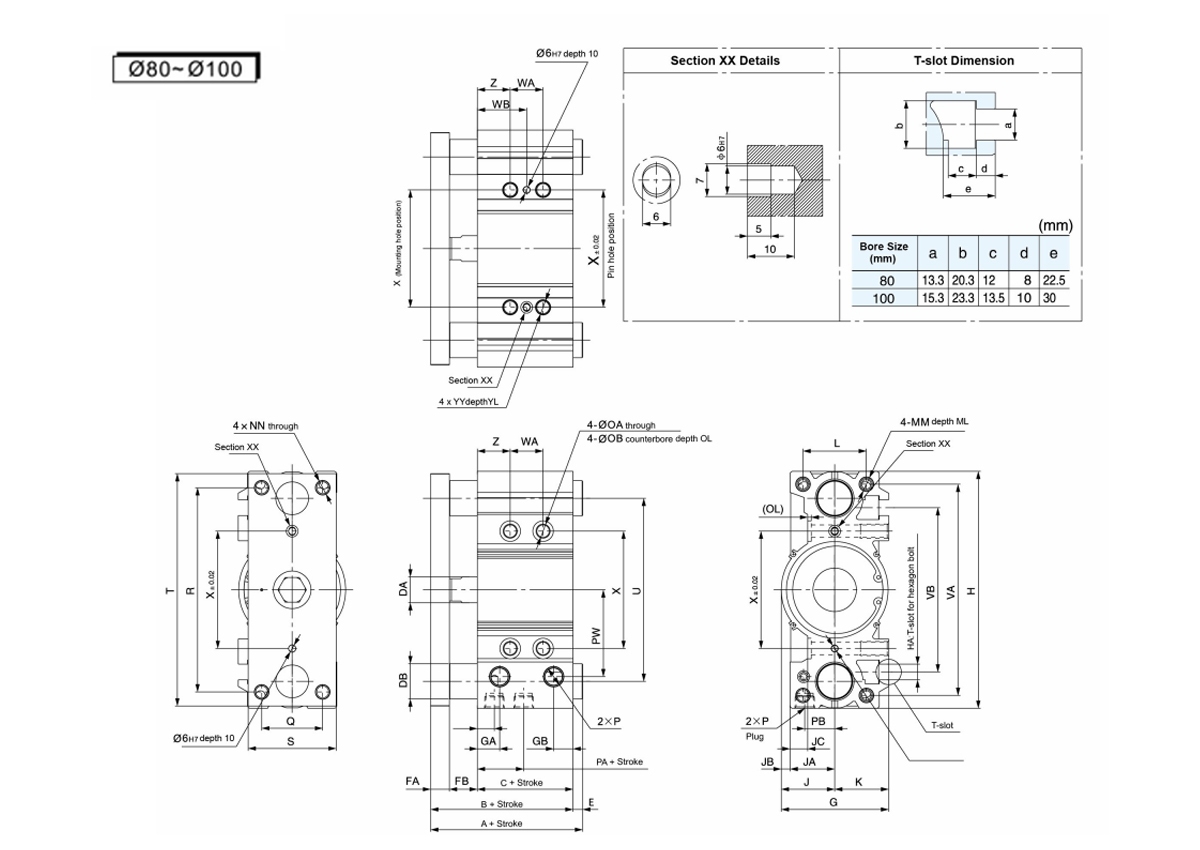

    C-MGPM,C-MGPL,C-MGPA 공통 치수                                 |
    보어
    크기
    (mm)
    뇌졸중
    (mm)     		B C 다 FA 페이스북 G 조지아 GB GC H 하하 J 일본 JB JC K L MM ML NN OA 산부인과 OL P
    없음 테네시 TF
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1.75 25 M12×1.75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    보어
    크기
    (mm)     		PA PB 비밀번호 Q R S T U 버지니아 VB WA WB X YY YL Z
    25일 이하 25일 초과 100일 이하 100일 초과 200일 이하 200일 초과 300일 이하 300번 이상 25일 이하 25일 초과 100일 이하 100일 초과 200일 이하 200번째 이상
    300번째 이하     		300번 이상
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    C-MGPM 슬라이드 베어링 IA, DB, E 치수
    (mm)
    보어
    크기
    (mm)     		A DB E
    50번째 이하 50위 이상
    200번째 이하     		200번째 이상 50번째 이하 50위 이상
    200번째 이하     		200번째 이상
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL(볼 부싱)
    C-MGPA (고정밀 볼 부싱) / A,DB,E 치수
    (mm)
    보어
    크기
    (mm)     		A DB E
    25일 이하 25일 초과 50일 이하 50일 초과 200일 이하 200번째 이상 25일 이하 25일 초과 50일 이하 50일 초과 200일 이하 200번째 이상
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
