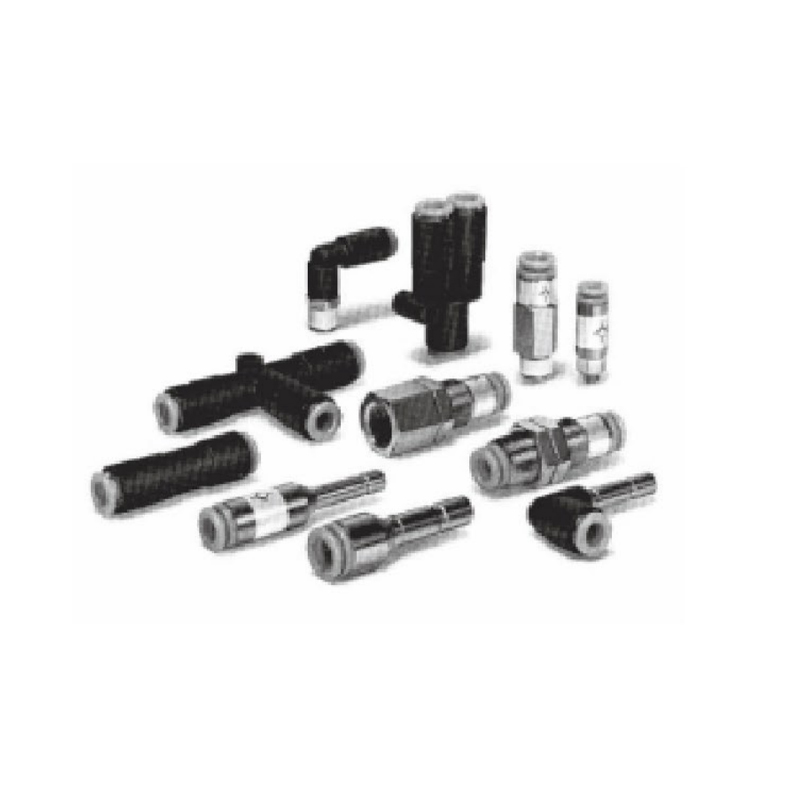

특징:
·튜브 분리 시 공기 배출을 방지하는 원터치 피팅(셀프 씰 기능 내장)입니다.
·구리가 없는 용도에 적합한 무전해 니켈 도금입니다.

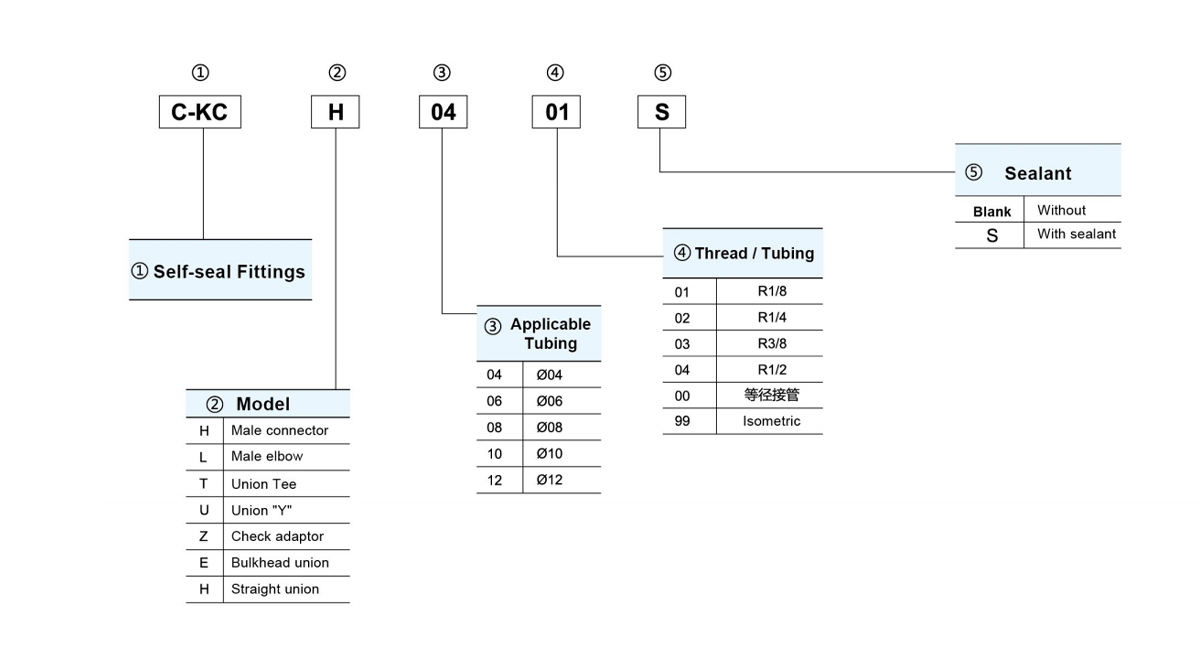

| 유체 | 공기 /물 |
| 소재 | 황동 |
| 최대 작동 압력 | 1.옴파 |
| 진공 압력 | -100KPa |
| 증거 압력 | 3.옴파 |
| 주변 및 유체 온도 | 공기:-5~60℃,물:0~40℃ |
| 튜브 재질 | 나일론、폴리우레탄 |
| 튜브 O.D | Ø4、Ø6、Ø8、Ø10、Ø12 |
| 적용 가능한 튜브 O.D (mm) | 모델 | 연결 스레드 T | H 폭 건너편 아파트 | L | A | M | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | ||||||||

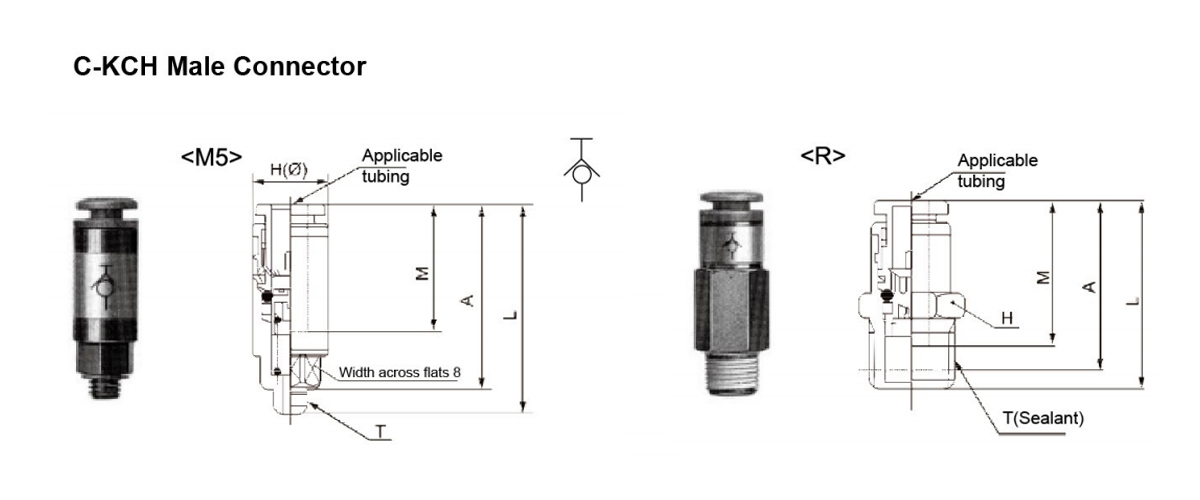

| Ø4 | C-KCH04-M5 | M5×0.8 | 9.8 | 30.8 | 27.3 | 18 | 2.1 | 2.1 | 8 |
| C-KCH04-01S | 1/8 | 10 | 26.1 | 22.1 | 2.6 | 2.6 | |||
| Ø6 | C-KCH06-M5 | M5×0.8 | 11.8 | 32.4 | 28.9 | 19.5 | 2.4 | 2.4 | 10 |
| C-KCH06-01S | 1/8 | 12 | 37.4 | 33.4 | 19 | 6.8 | 6.8 | 16 | |
| C-KCH06-02S | 1/4 | 14 | 28.9 | 22.9 | 14 | ||||
| Ø8 | C-KCH08-01S | 1/8 | 14 | 42.4 | 38.4 | 21.5 | 16.2 | 13.1 | 20 |
| C-KCH08-02S | 1/4 | 45.7 | 39.7 | 27 | |||||
| C-KCH08-03S | 3/8 | 17 | 34 | 27.5 | 25 | ||||
| Ø10 | C-KCH10-02S | 1/4 | 17 | 50.5 | 44.5 | 24 | 25.6 | 20.4 | 34 |
| C-KCH10-03S | 3/8 | 51.5 | 45 | 43 | |||||
| Ø12 | C-KCH12-03S | 3/8 | 19 | 54.2 | 47.7 | 25.5 | 35.4 | 30.4 | 48 |
| C-KCH12-04S | 1/2 | 22 | 41.6 | 33.6 | 41 | ||||
| 적용 가능한 튜브 O.D (mm) | 모델 | 연결 스레드 T | H 폭 건너편 아파트 | OD1 | ØD2 | L1 | L2 | A | M | 유효 면적 (mm²) | 무게 ( g) | |
| 나일론 | 우레탄 | |||||||||||

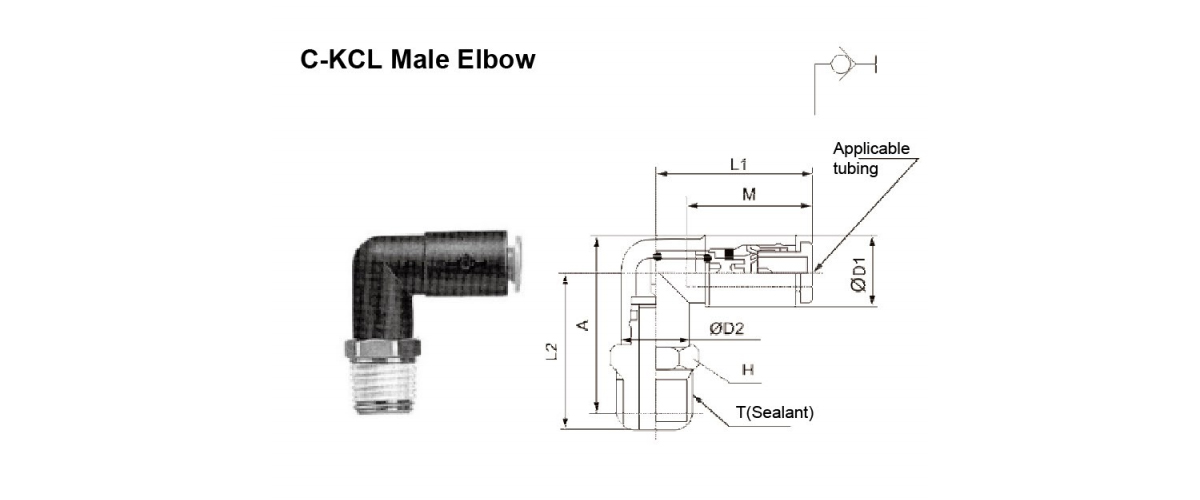

| Ø4 | C-KCL04-M5 | M5×0.8 | 8 | 10.4 | 8 | 25.3 | 16.7 | 18.4 | 18 | 1.9 | 1.9 | 6 |
| C-KCL04-01S | 1/8 | 10 | 10 | 23 | 24.2 | 2.3 | 2.3 | 11 | ||||
| Ø6 | C-KCL06-M5 | M5×0.8 | 8 | 12.8 | 8 | 26.8 | 17.4 | 20.3 | 19.5 | 2.2 | 2.2 | 7 |
| C-KCL06-01S | 1/8 | 12 | 12 | 28 | 25.1 | 27.5 | 19 | 6.2 | 6.2 | 13 | ||
| C-KCL06-02S | 1/4 | 14 | 29.1 | 29.5 | 21 | |||||||
| Ø8 | C-KCL08-01S | 1/8 | 14 | 15.2 | 14 | 34.1 | 27.1 | 30.7 | 21.5 | 13.0 | 10.5 | 16 |
| C-KCL08-02S | 1/4 | 31.1 | 32.7 | 24 | ||||||||
| C-KCL08-03S | 3/8 | 17 | 34.2 | 37 | ||||||||
| Ø10 | C-KCL10-02S | 1/4 | 17 | 18.5 | 17 | 38 | 33.9 | 37.2 | 24 | 19.5 | 16.5 | 29 |
| C-KCL10-03S | 3/8 | 35.9 | 38.7 | 38 | ||||||||
| Ø12 | C-KCL12-03S | 3/8 | 22 | 20.9 | 20.9 | 40.7 | 40.3 | 44.3 | 25.5 | 24.8 | 21.3 | 63 |
| C-KCL12-04S | 1/2 | 43.2 | 45.7 | 81 | ||||||||
| 적용 가능한 튜브 O.D (mm) | 모델 | D | L | Q | M | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | |||||||

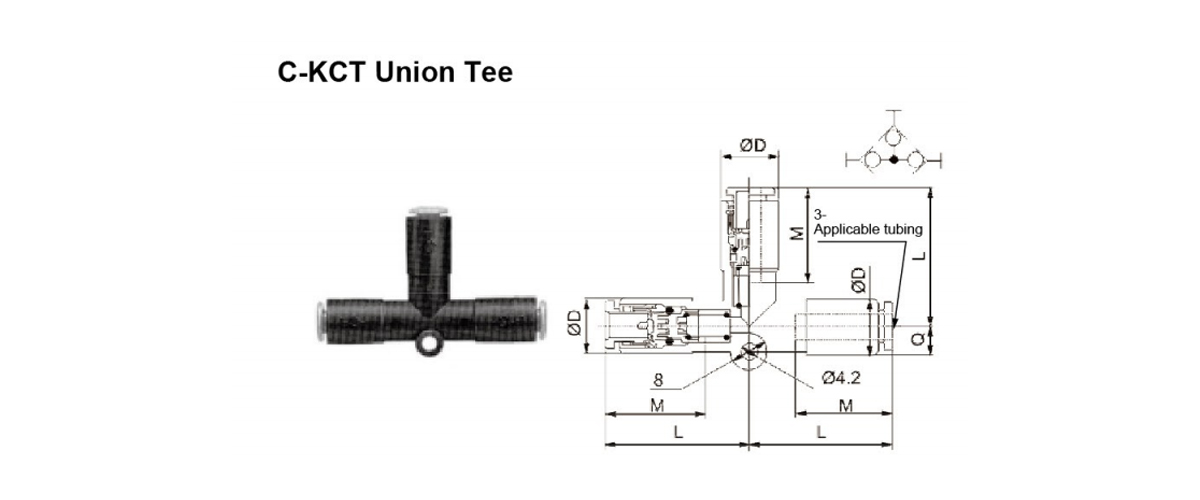

| Ø4 | C-KCT04-00 | 10.4 | 28.6 | 5.3 | 18 | 2.8 | 2.8 | 8 |
| Ø6 | C-KCT06-00 | 12.8 | 32.7 | 6.1 | 19 | 7.6 | 7.6 | 15 |
| Ø8 | C-KCT08-00 | 15.2 | 39.2 | 7.1 | 21.5 | 13.7 | 11.1 | 23 |
| Ø10 | C-KCT10-00 | 18.5 | 45.5 | 7.9 | 24 | 21.1 | 19.0 | 39 |
| Ø12 | C-KCT12-00 | 20.9 | 49.2 | 8.6 | 25.5 | 28.3 | 24.3 | 52 |
| 적용 가능한 튜브 O.D (mm) | 모델 | D | L1 | L2 | P | Q | M1 | M2 | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | ||||||||||

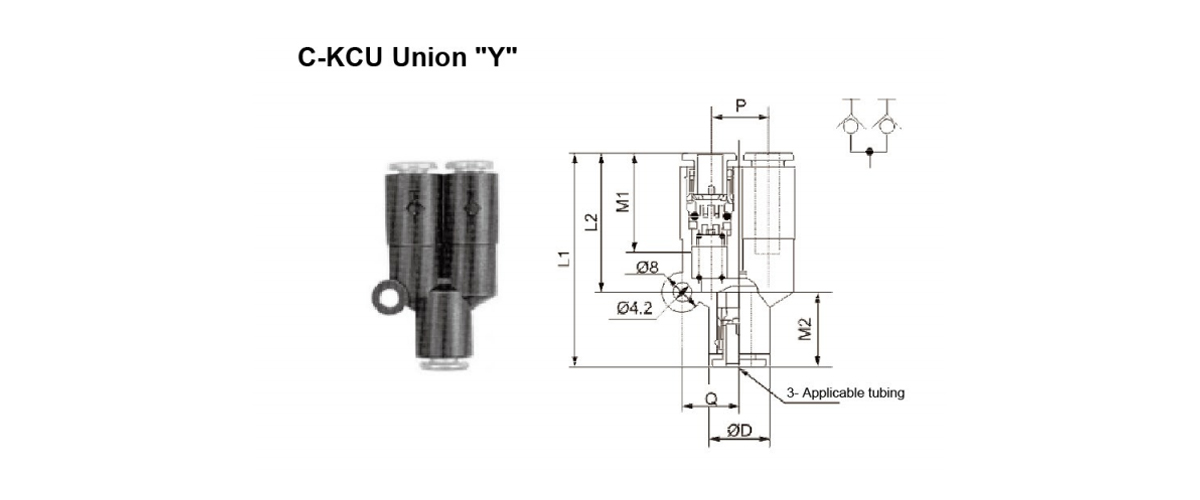

| Ø4 | C-KCU04-00 | 10.4 | 43.1 | 27.3 | 10.4 | 10.6 | 18 | 16 | 3.7 | 3.7 | 8 |
| Ø6 | C-KCU06-00 | 12.8 | 48 | 31.2 | 12.8 | 12.5 | 19 | 17 | 10.0 | 10.0 | 14 |
| Ø8 | C-KCU08-00 | 15.2 | 57.6 | 38.9 | 15.2 | 14.7 | 21.5 | 18.5 | 21.7 | 15.1 | 22 |
| Ø10 | C-KCU10-00 | 18.5 | 65.2 | 44.9 | 18.5 | 17.1 | 24 | 21 | 33.3 | 25.6 | 37 |
| Ø12 | C-KCU12-00 | 20.9 | 70.1 | 48.8 | 20.9 | 19.1 | 25.5 | 22 | 48.9 | 38.7 | 49 |
| 적용 가능한 튜브 O.D (mm) | 모델 | od | ØD | L | A | M | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | ||||||||

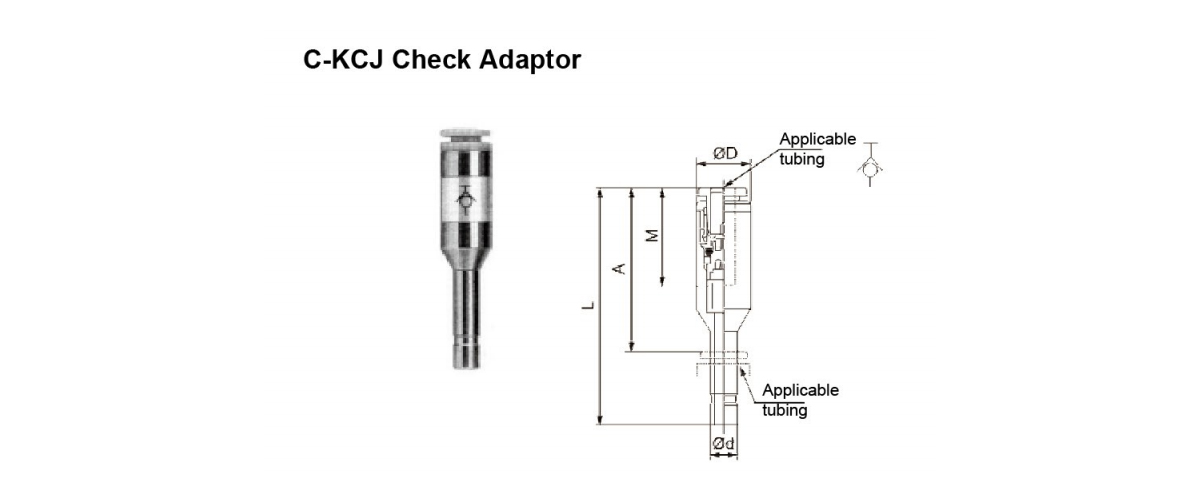

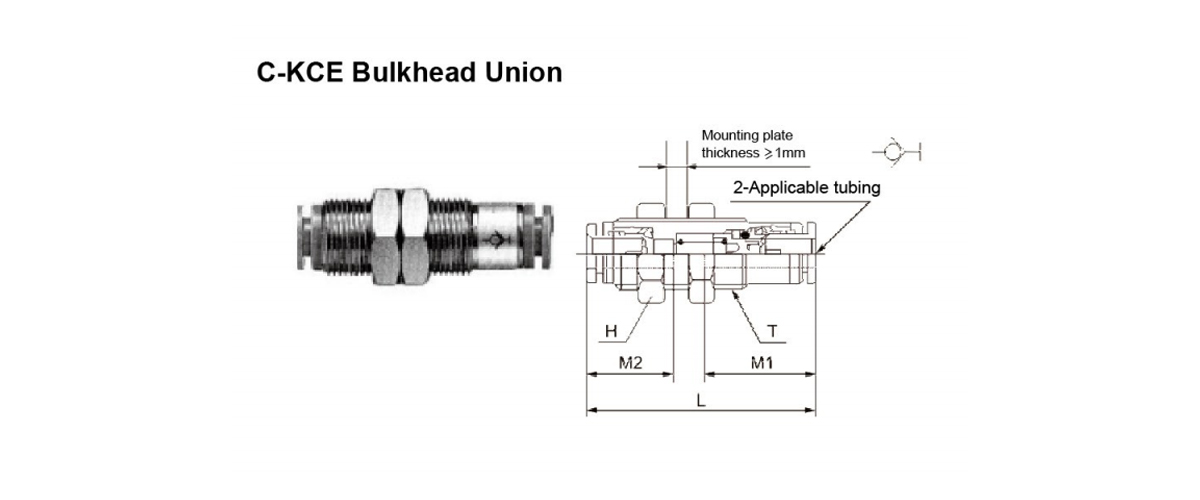

| Ø4 | C-KCJ04-99 | 4 | 9.8 | 49.5 | 33.5 | 18 | 2.6 | 2.6 | 9 |
| Ø6 | C-KCJ06-99 | 6 | 11.8 | 54 | 37 | 19 | 6.8 | 6.8 | 13 |
| Ø8 | C-KCJ08-99 | 8 | 14 | 61 | 42.5 | 21.5 | 16.2 | 13.1 | 20 |
| Ø10 | C-KCJ10-99 | 10 | 17 | 70.4 | 49.4 | 24 | 25.6 | 20.4 | 33 |
| Ø12 | C-KCJ12-99 | 12 | 19 | 74.4 | 52.4 | 25.5 | 35.4 | 30.4 | 43 |
| 적용 가능 튜브 O.D (mm) | 모델 | 연결 스레드 T | H 폭 건너편 아파트 | L | 장착 구멍 | M1 | M2 | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | |||||||||

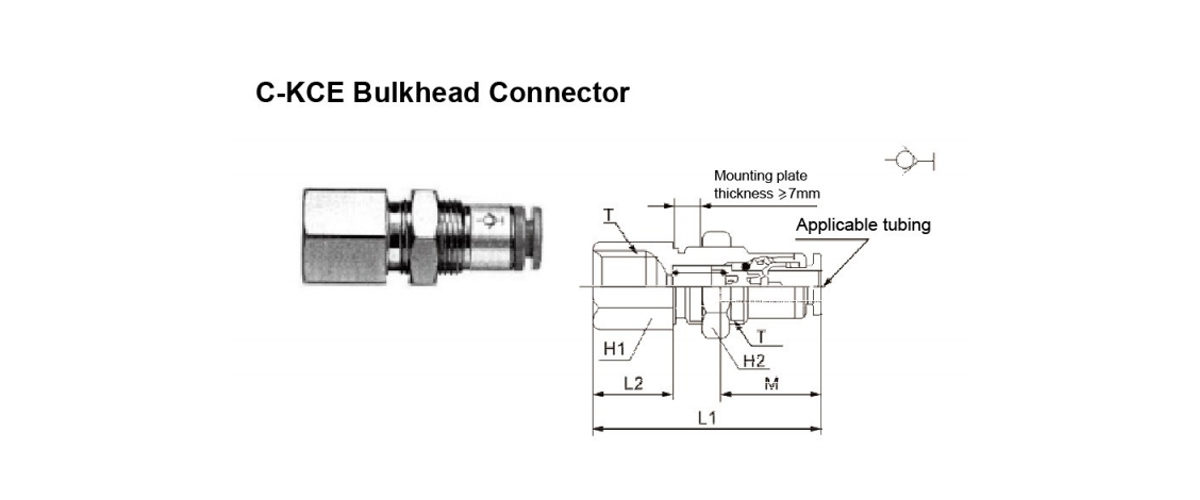

| Ø4 | C-KCE04-00 | M12×1 | 14 | 42 | 13 | 18 | 16 | 2.6 | 2.6 | 21 |
| Ø6 | C-KCE06-00 | M14×1 | 17 | 45.5 | 15 | 19 | 17 | 6.8 | 6.8 | 30 |
| Ø8 | C-KCE08-00 | M16×1 | 19 | 42.5 | 17 | 21.5 | 18.5 | 16.2 | 13.1 | 39 |
| Ø10 | C-KCE10-00 | M20×1 | 24 | 59.5 | 21 | 24 | 21 | 25.6 | 20.4 | 84 |
| Ø12 | C-KCE12-00 | M22×1 | 27 | 63.2 | 23 | 25.5 | 22 | 35.4 | 30.4 | 115 |
| 적용 가능한 튜브 O.D (mm) | 모델 | 연결 스레드 T | 장착 스레드 T | H1 폭 건너편 아파트 | H2 폭 건너편 아파트 | L1 | L2 | 장착 구멍 | M | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | |||||||||||
| Ø4 | C-KCE04-02 | 1/4 | M12×1 | 17 | 14 | 40.5 | 14.7 | 3 | 18 | 2.6 | 2.6 | 32 |
| Ø6 | C-KCE06-02 | 114 | M14×1 | 17 | 17 | 42.7 | 14.7 | 15 | 19 | 6.8 | 6.8 | 36 |
| Ø8 | C-KCE08-03 | 3/8 | M16×1 | 19 | 19 | 49.4 | 15 | 17 | 21.5 | 16.2 | 13.1 | 42 |
| Ø10 | C-KCE10-03 | 3/8 | M20×1 | 22 | 24 | 53.9 | 14.2 | 21 | 24 | 25.6 | 20.4 | 79 |
| Ø12 | C-KCE12-03 | 3/8 | M22×1 | 24 | 27 | 56.1 | 13.7 | 23 | 25.5 | 35.4 | 30.4 | 105 |

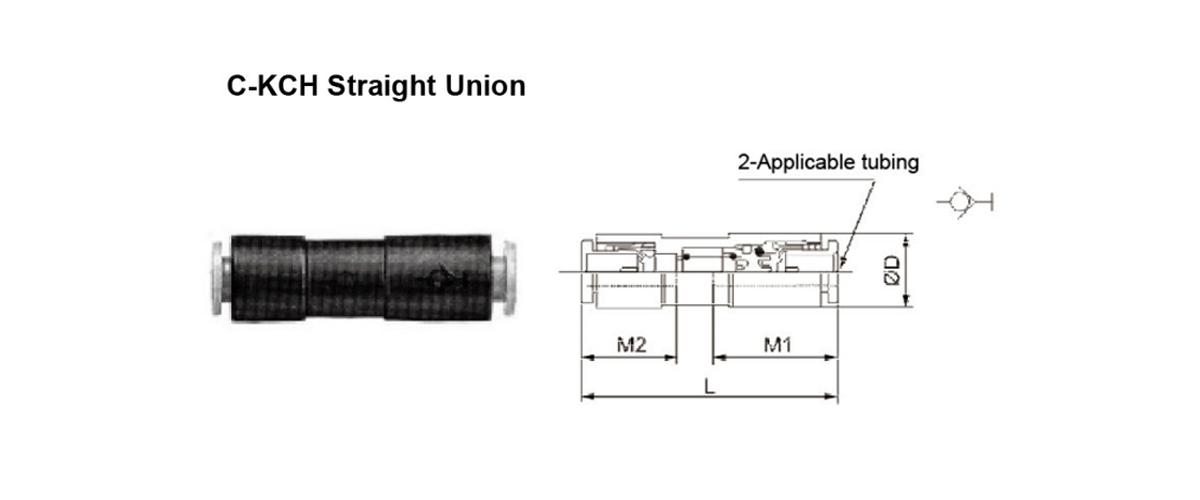

| 적용 가능한 튜브 O.D (mm) | 모델 | ØD | L | M1 | M2 | 유효 면적 (mm²) | 무게 (g) | |
| 나일론 | 우레탄 | |||||||
| Ø4 | C-KCH04-00 | 10.4 | 42.1 | 18 | 16 | 2.6 | 2.6 | 5 |
| Ø6 | C-KCH06-00 | 12.8 | 45.8 | 19 | 17 | 6.8 | 6.8 | 7 |
| Ø8 | C-KCH08-00 | 15.2 | 52.8 | 21.5 | 18.5 | 16.2 | 13.1 | 10 |
| Ø10 | C-KCH10-00 | 18.5 | 59.8 | 24 | 21 | 25.6 | 20.4 | 18 |
| Ø12 | C-KCH12-00 | 20.9 | 63.5 | 25.5 | 22 | 35.4 | 30.4 | 24 |
