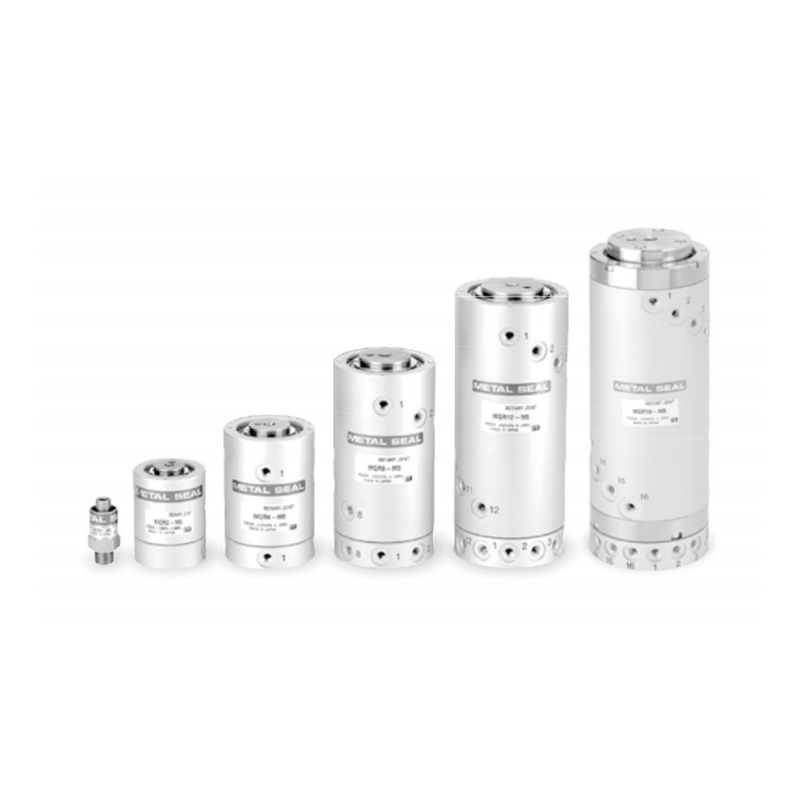

메탈씰 방식.
회전 기구・로봇 팔 등 회전 및 요동 부품에 공기를 공급하는 데 사용됩니다.

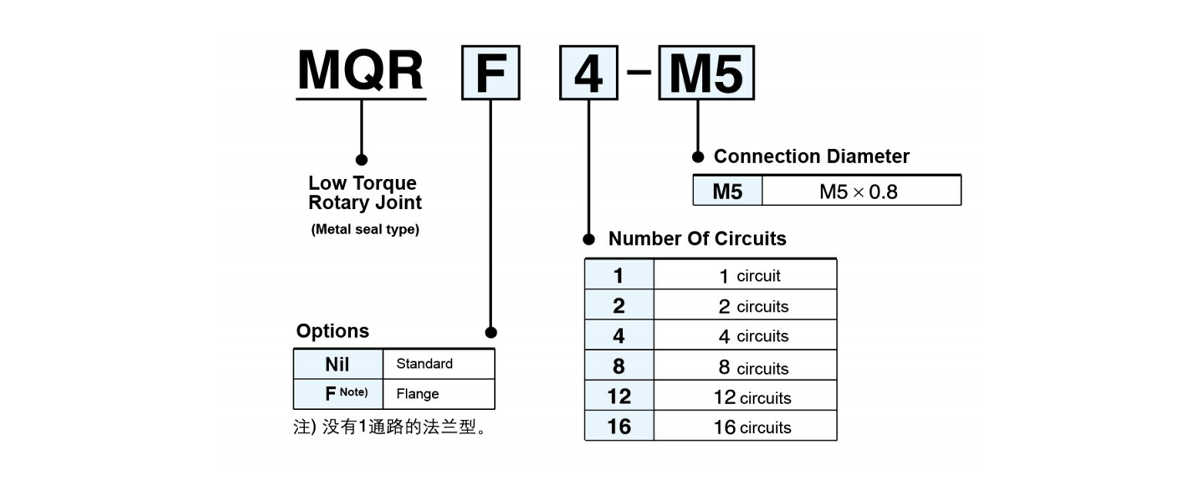

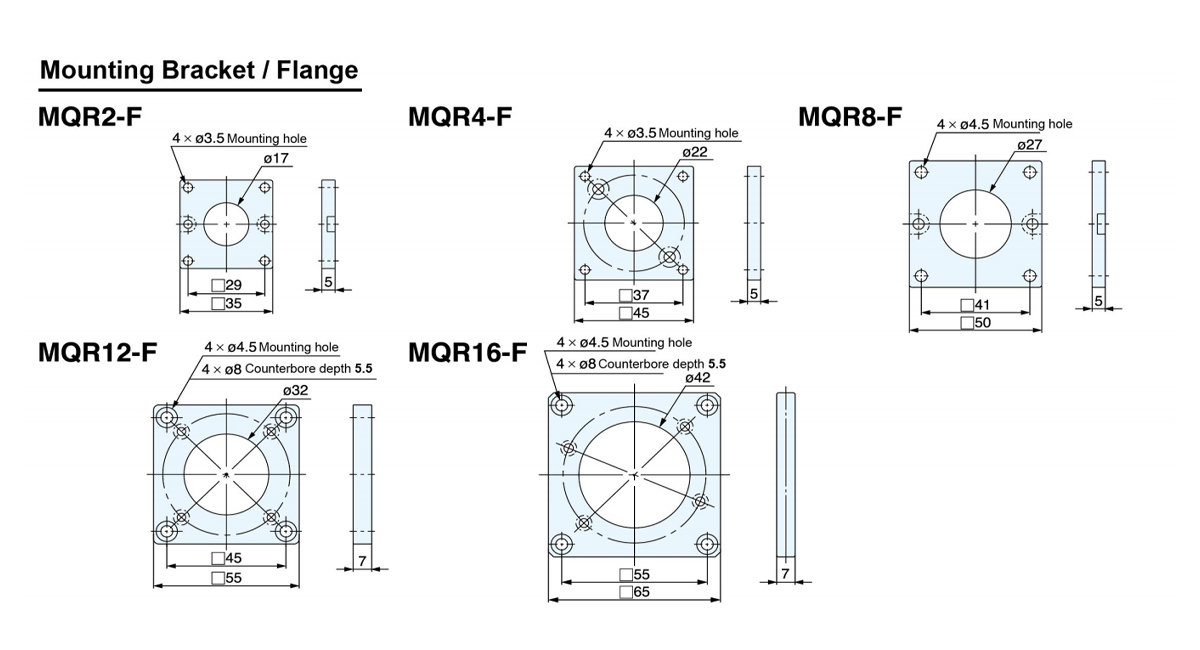

| 모델 | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| 회로 수(포트 수) | 1회로 | 2회로 | 4회로 | 8회로 | 12회로 | 16회로 | |
| 유체 | 공기 · 불활성 가스 | ||||||
| 인감 구조 | 메탈씰 | ||||||
| 가이드 구조 | 베어링 지원 | 베어링 지원 at both ends | |||||
| 포트 크기 | 남성 R1/8 | M5×0.8 | |||||
| 여성 M5×0.8 | |||||||
| 유량 특성 | C | 0.50[dm3/(s·bar)] | |||||
| b | 0.40 | ||||||
| 이력서 | 0.17 | ||||||
| 윤활 | 필요하지 않음 | ||||||
| 최소 작동 압력 | -100kPa | ||||||
| 최대 작동 압력 | 1.0MPa | ||||||
| 주1) 주변 및 작동 유체 Temperature | -10~80℃ | ||||||
| 참고)2 최대 시동 회전 토크 | 0.003N·m 이하 | 0.03N·m 이하 | 0.05N ·m 이하 | 0.10N·m 이하 | 0.20N·m 이하 | 0.50N·m 이하 | |
| 참고 5) 허용 회전수 참고 | 3000min⁻¹(r.p.m.)이하주3) | 2000min⁻¹(r.p.m.) 이하 | 1500min⁻¹(r.p.m.) 이하 | 900min⁻¹(r.p.m.) 이하 | 600min⁻¹(r.p.m.) 이하 | 200min⁻¹(r.p.m.) 이하 | |
| 참고 4) 허용 방사형 하중 (허용되는 커플링 축 반응) | 1N 이하 | 15이하 | 30N 이하 | 40N 이하 | 50N 이하 | ||
| 허용 축 하중 | |||||||
| 무게 | 0.025kg | 0.16kg | 0.39kg | 0.76kg | 1.26kg | 2.80kg | |
| 참고 1) 온도 80℃에는 회전 중 온도 상승이 포함됩니다. 주2) 시동 토크는 공급압력 및 미사용 시에도 변하지 않습니다(최대 시동 회전 토크 이내). 하지만 회전수에 따라 변경됩니다. 참고 3) 600min-1(rpm) 이상의 속도로 사용하는 경우 조인트가 고정되는 방향으로 회전하는지 확인하십시오. 주 4) 고무/수지 커플링은 중심 이탈, 충격 및 진동 흡수가 우수하므로 권장됩니다. 참고 5)min-1,1분당 회전 횟수입니다. | |||||||
| 회로 수 | 플랜지 부품 번호 |
| 2 회로 | MQR2-F |
| 4 회로 | MQR4-F |
| 8개 회로 | MQR8-F |
| 12개 회로 | MQR12-F |
| 16개 회로 | MQR16-F |

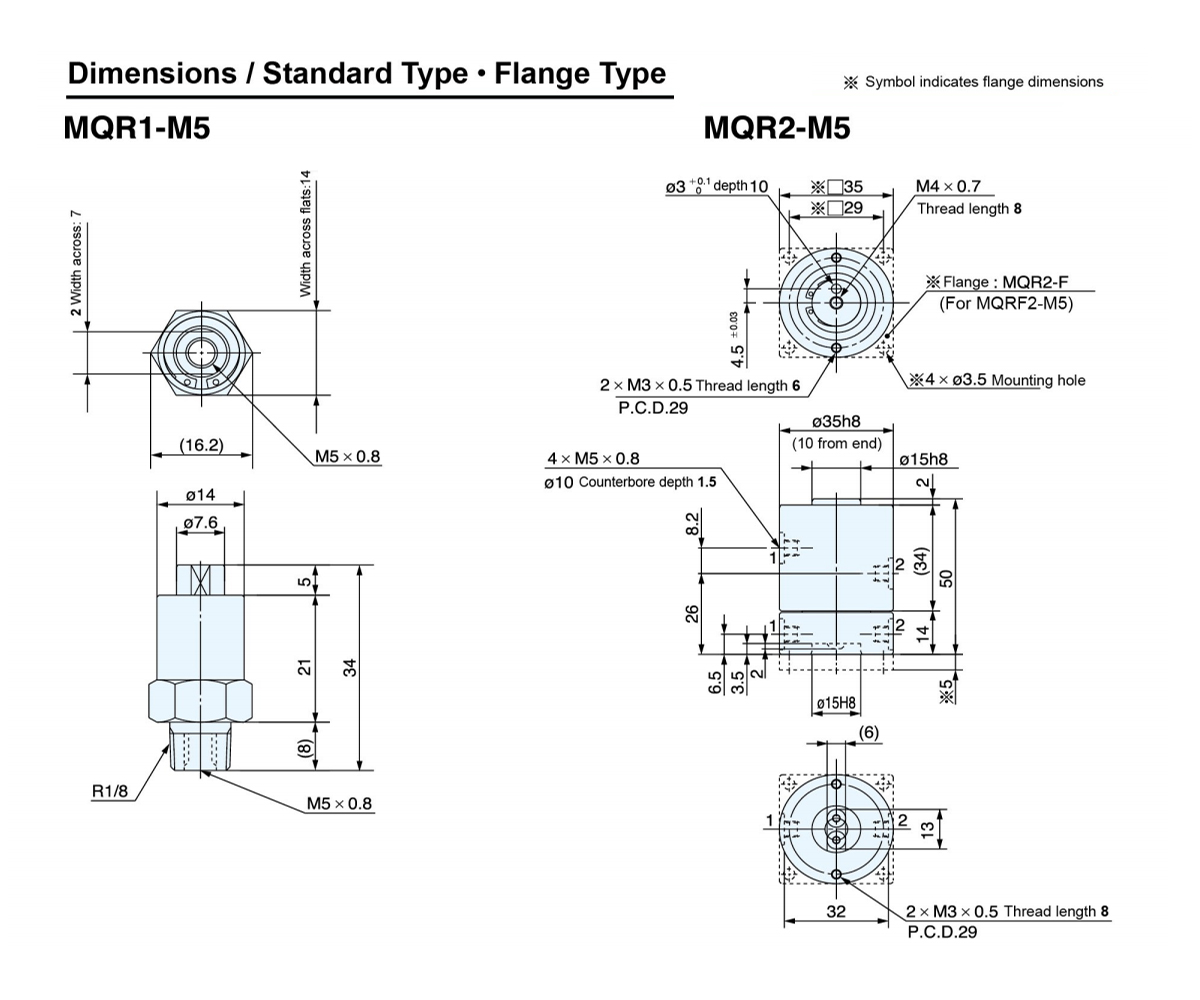

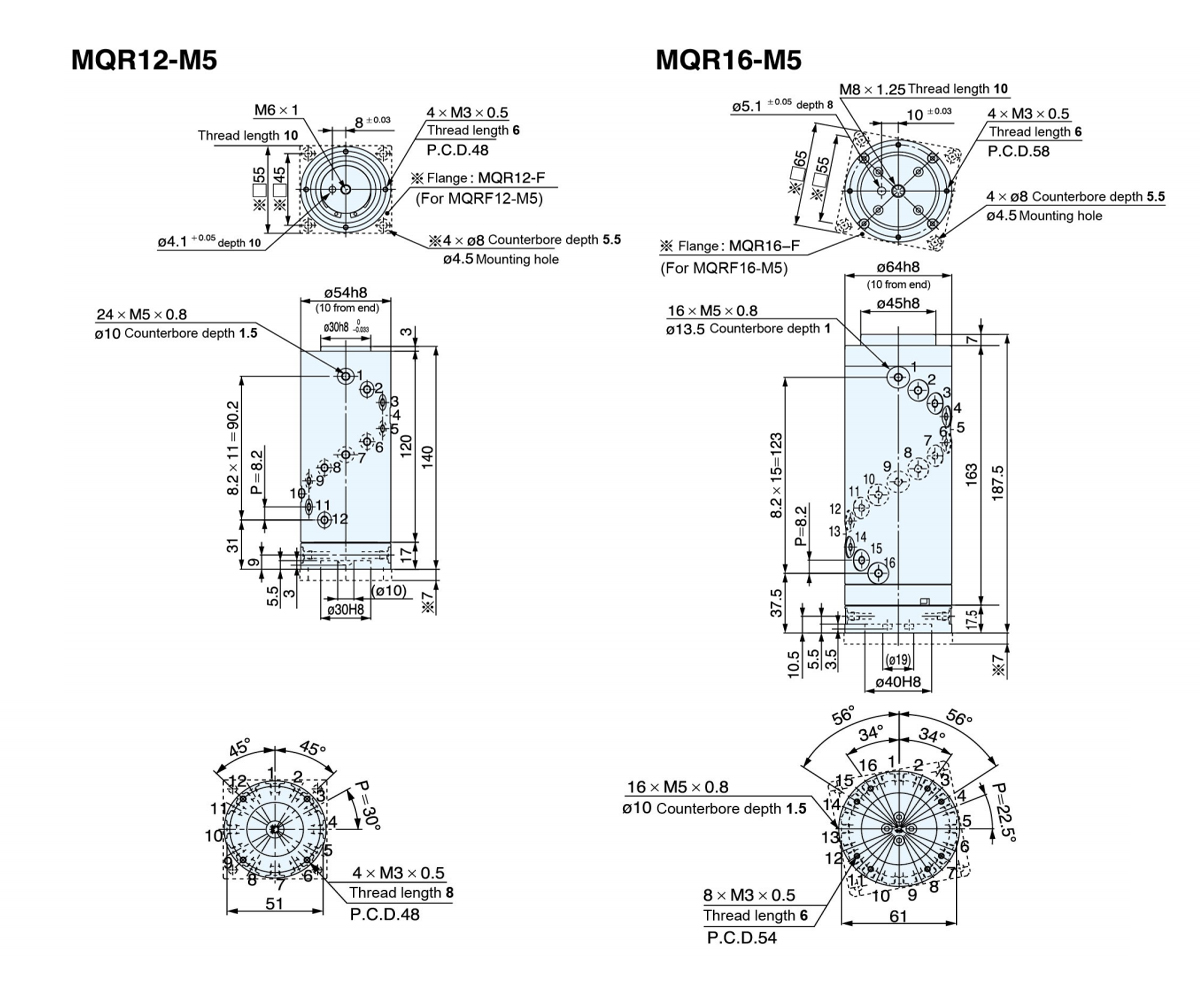

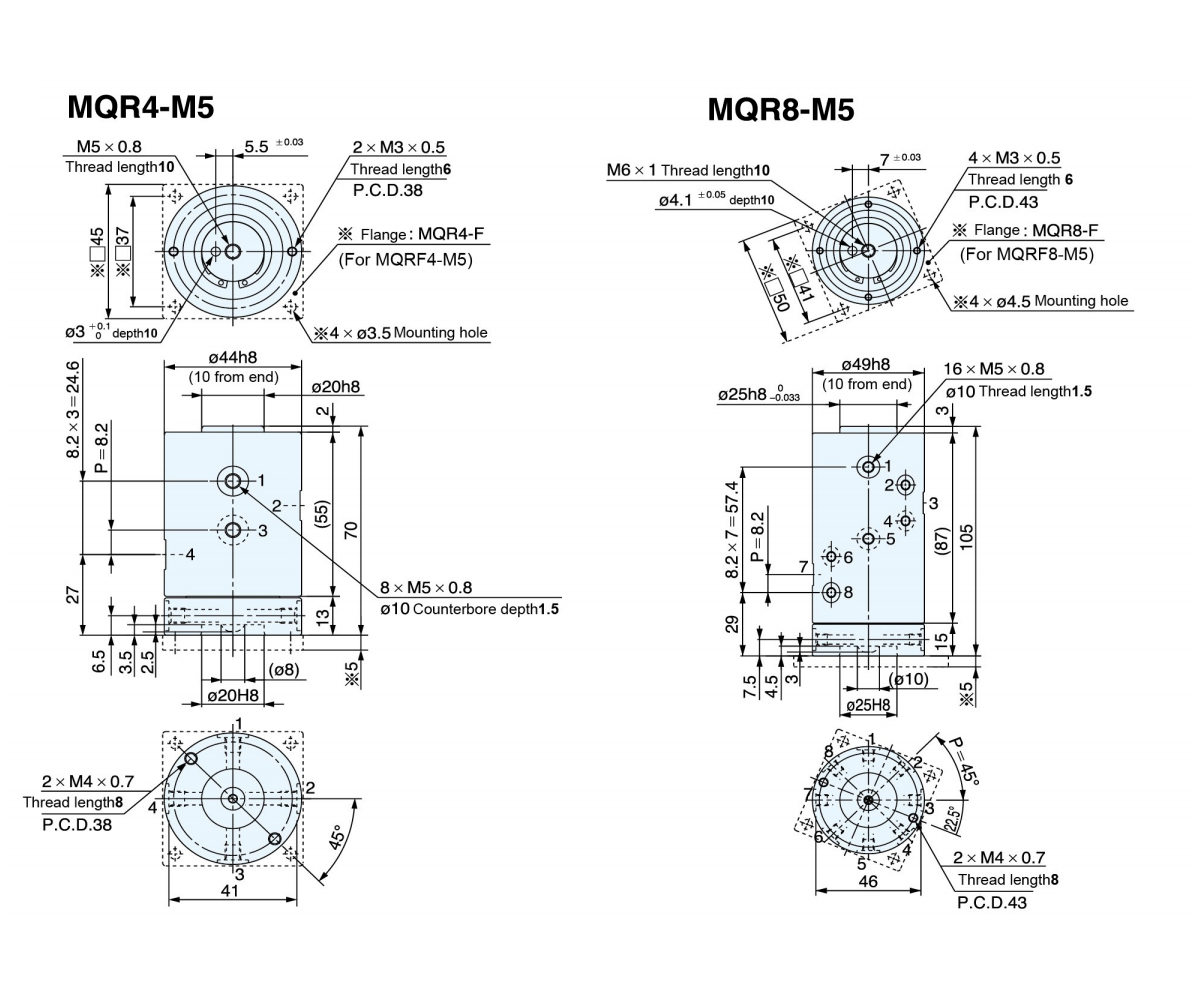

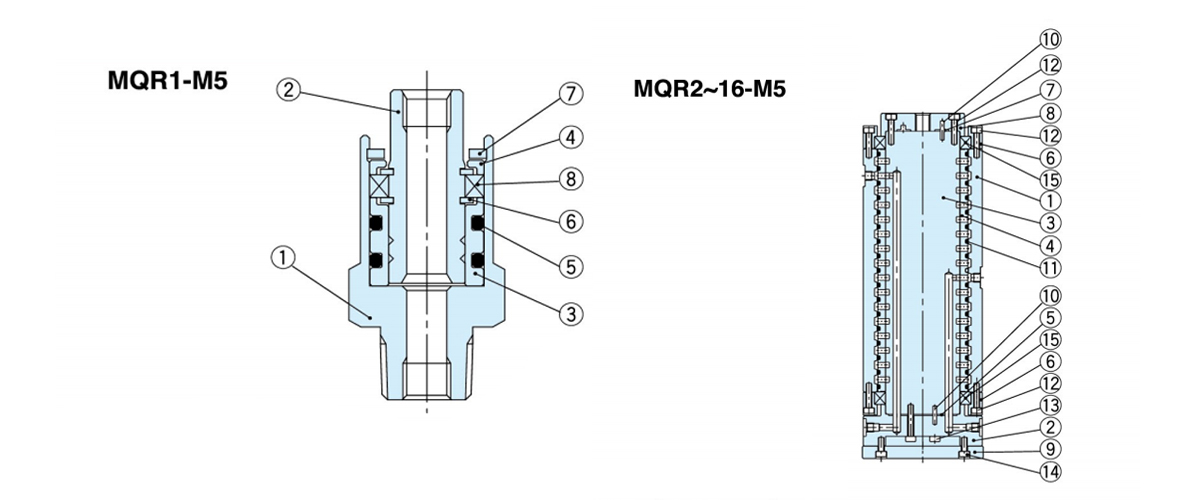

| 구성부품(MQR1-M5,1회로) | |||
| 품목 | 이름 | 소재 | Reamrk |
| 1 | 본체 | 스테인레스 스틸 | |
| 2 | 스풀 | 특수 스테인레스 스틸 | |
| 3 | 슬리브 | 특수 스테인레스 스틸 | |
| 4 | 플레이트 | 알루미늄 | |
| 5 | O-링 | H-NBR | |
| 6 | 고정 링 | 탄소강 | |
| 7 | 고정 링 | 탄소강 | |
| 8 | 레이디얼 베어링 | ||
| 구성부품(MQR2~16-M5,2~16회로) | |||
| 품목 | 이름 | 소재 | Reamrk |
| 1 | 본체 | 알루미늄 alloy | |
| 2 | 어댑터 플레이트 | 알루미늄 alloy | |
| 3 | 스풀 | 특수 스테인레스 스틸 | |
| 4 | 슬리브 | 특수 스테인레스 스틸 | |
| 5 | 개스킷 | H-NBR | |
| 6 | 베어링 홀더 | 스테인레스 스틸 | 16개 회로만 |
| 7 | 개스킷 | H-NBR | 16개 회로만 |
| 8 | 플레이트 | 알루미늄 alloy | 16개 회로만 |
| 9 | 플랜지 | 알루미늄 alloy | |
| 10 | 평행 핀 | 탄소강 | 2회로를 제외하고 |
| 11 | O-링 | H-NBR | |
| 12 | 볼트 | 탄소강 | 16개 회로만 |
| 13 | 볼트 | 탄소강 | |
| 14 | 볼트 | 탄소강 | |
| 15 | 레이디얼 베어링 | - | |
