MY2H/HT 시리즈 메카니컬 조인트 로드리스 실린더 리니어 가이드형(1축)/리니어 가이드형(2축)

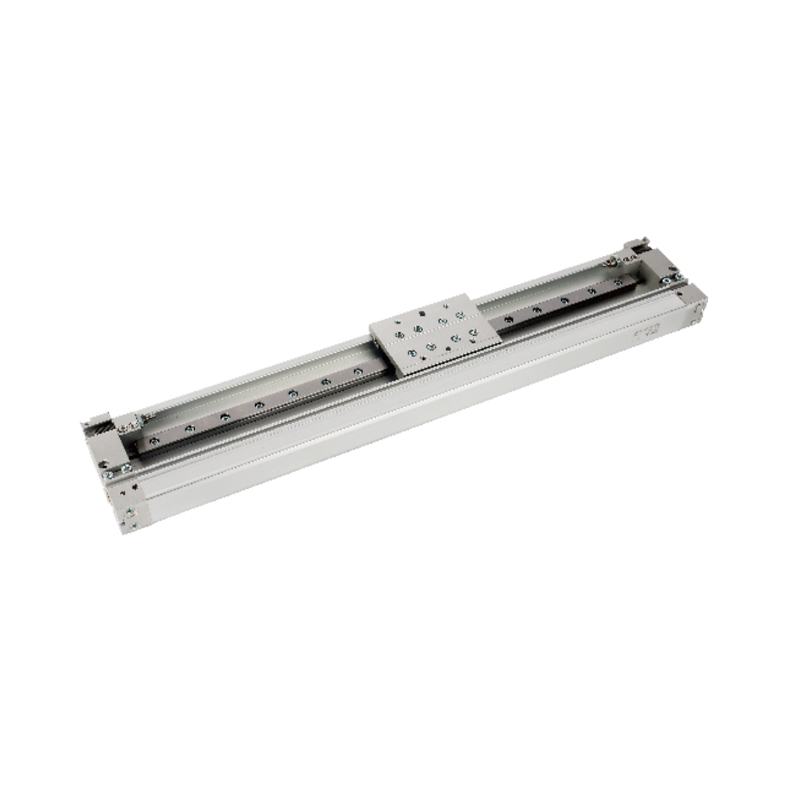

MY2H/HT 시리즈 메카니컬 조인트 로드리스 실린더 리니어 가이드형(1축)/리니어 가이드형(2축)은 공간 제약이 있는 작업 조건을 위해 설계된 통합 모션 부품입니다. 기계식 조인트 기술을 통해 슬라이더와 실린더 본체 사이의 로드리스 연결을 실현하고 정밀 이송 및 고강성 위치 결정 시나리오에 적합한 리니어 가이드 구조와 결합하여 하중 안내 성능을 최적화합니다.

주요 기능은 다음과 같이 설명됩니다.

1. 가이드레일 구조의 차별화된 디자인

• MY2H형(1축 가이드): 고정밀 리니어 가이드 시스템을 장착하여 이동 시 레이디얼 클리어런스를 없애고 경량 공작물 이송 시 높은 반복성 위치 결정을 보장합니다.

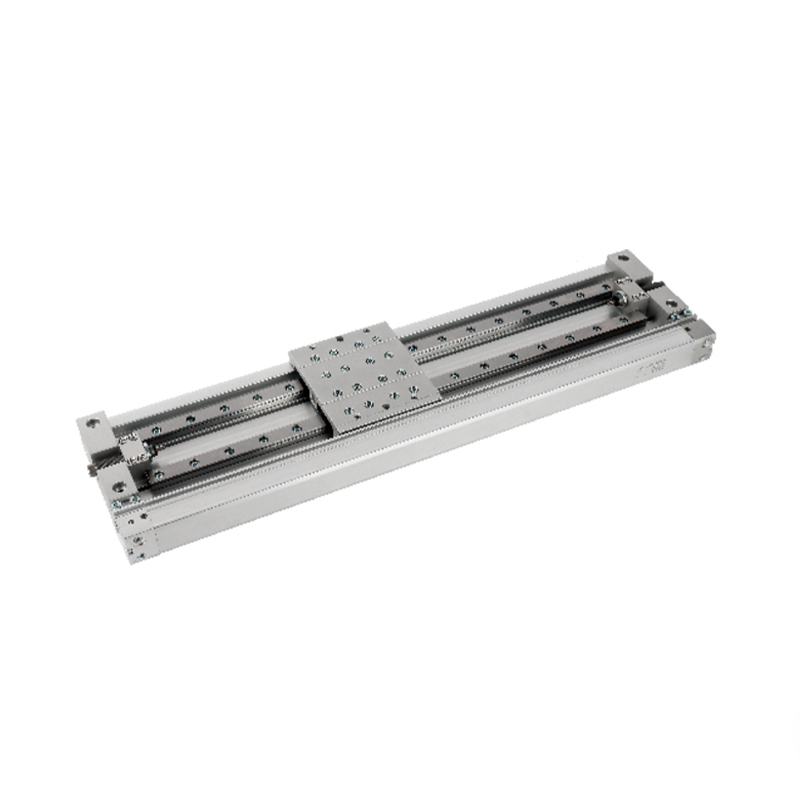

• HT형(이중축가이드) : 평행이중가이드 구조를 채택하여 스팬을 늘려 안정된 지지면을 형성하고 하중 편향 토크를 효과적으로 억제하며 강성 성능을 향상시킵니다.

2. 동적 부동 보상 메커니즘
듀얼 가이드 구조에는 동적 센터링 메커니즘이 내장되어 있어 설치 표면의 약간의 요철을 적응적으로 흡수하고 가이드 레일의 불균일한 힘으로 인한 비정상적인 마모를 방지하며 수명을 연장할 수 있습니다.

3. 부하특성의 차등적응
• 경량 공작물의 정밀 작동: 단일축 모델은 저마찰 가이드 레일 특성으로 인해 전자 조립 및 테스트 장비의 미세 힘 픽 앤 플레이스 작동에 적합합니다.
• 고하중 조건에서의 안정성: 이중 축 모델은 하중 지지 응력을 분산시켜 금속 공작물 및 다중 스테이션 고정 장치와 같은 무거운 물체의 견고한 운반 요구 사항을 충족합니다.

4. 편향 방지 기능 강화
이중 축 가이드 레일 토폴로지는 엔드 엔드 롤오버 토크에 저항하는 능력을 크게 향상시키며, 특히 긴 스트로크 응용 분야에서 슬라이더가 뒤집힐 위험을 극복하고 대형 공작물의 이송 궤적의 정확성을 보장합니다.
