MY3A/3B 시리즈 메카조인트 로드리스 실린더 기본형:쇼트형(쿠션쿠션)/기본형:표준형(에어쿠션) 공급업체

홈 / 제품 / 에어 실린더 / 로드리스 실린더 / MY3A/3B 시리즈 메카조인트 로드리스 실린더 기본형:쇼트형(쿠션쿠션)/기본형:표준형(에어쿠션)

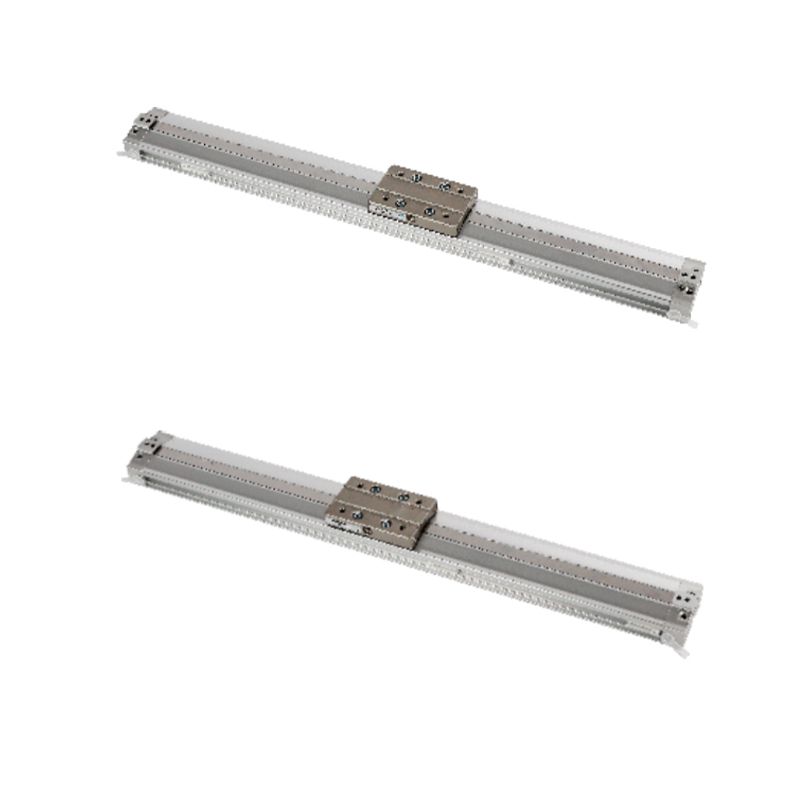

MY3A/3B 시리즈 메카조인트 로드리스 실린더 기본형:쇼트형(쿠션쿠션)/기본형:표준형(에어쿠션)
  • MY3A/3B 시리즈 메카조인트 로드리스 실린더 기본형:쇼트형(쿠션쿠션)/기본형:표준형(에어쿠션)
로드리스 실린더

MY3A/3B 시리즈 메카조인트 로드리스 실린더 기본형:쇼트형(쿠션쿠션)/기본형:표준형(에어쿠션)

MY3A/3B 시리즈 기계식 조인트 로드리스 실린더 기본형은 내부 기계식 커플링을 사용하여 동력을 전달하는 소형 선형 구동 요소입니다. 핵심 설계는 기존 실린더의 확장된 피스톤 로드를 제거하고 내부 슬라이더를 통해 운동력을 외부 로드 플랫폼으로 전달합니다.

▸통합 가이드 레일 - 실린더 본체는 고강성 리니어 가이드 구조를 직접 통합하여 외부 하중 플랫폼에 대한 정밀한 안내 및 지지 기능을 제공합니다.

▸집중하중지지 - 통합 가이드 레일 설계 덕분에 외부 하중 플랫폼은 추가 가이드 메커니즘 없이 집중 하중을 직접 견딜 수 있습니다.

▸기계적 커플링 변속기 - 내부 피스톤과 외부 부하 플랫폼은 기계적 맞물림 구조를 통해 비접촉 동력 전달을 달성하여 기존 자기 커플링 실린더의 자력 제한을 피합니다.

▸뇌졸중과 보호 - 다양한 스트로크 사양이 가능하며 내장형 스크레이퍼 씰이 표준 구성되어 일반 산업 환경의 신뢰성 요구 사항을 충족합니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:MY2H/HT 시리즈 메카니컬 조인트 로드리스 실린더 리니어 가이드형(1축)/리니어 가이드형(2축)
  • 실린더 직경(mm) 1,620 2,532 40 5,063
    사용유체 공기
    작동 모드 복동식
    사용압력범위 0.15~0.8MPa
    압력 테스트 압력 1.2MPa
    주위온도 및 유체온도 5~60℃
    버퍼링 패드 쿠셔닝(MY3A)/에어 쿠셔닝(MY3B)
    윤활 하지 마세요(기름을 주지 마세요)
    스트로크 길이 공차 1000mm 미만 1.8, 1001mm ~ 2.8
    배관 연결 직경(Rc, NPT, G) M5×0.8 1/8 1/4 3/8

  • 모델 A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 22.5 41 6 M4×0.7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 24 51 6 M4×0.7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 27.5 61 8 M5×0.8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 32.5 76 8 M5×0.8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 50 134 16 M8×1.25 31
    모델 북동쪽 NG NH 북서쪽 P PA PB PC PD PG Q QW T TT 유 YW Z
    MY3A16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0.8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

    모델 A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 28.5 41 6 M4×0.7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 34 51 6 M4×0.7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 41.5 61 8 M5×0.8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 48.5 76 8 M5×0.8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 68 134 16 M8×1.25 31
    모델 북동쪽 NG NH 북서쪽 P PA PB PC PD 체육 PF PG Q QW T TT 유 YW Z
    MY3B16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0.8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 Rc,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

    실린더에 적합 ES EC 어이 FC h S SD TS TR 화 W 유압 완충기 모델
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

    실린더에 적합 ES EC 어이 FC h S SD TS TR 화 W 유압 완충기 모델
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

    모델 실린더에 적합 A B C D E F G H J
    MY-S16 MY3A16·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY3A20·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0.8
    MY-S25B MY3A25·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1.25
    MY3A40·MY3B40 112 130
    MY-S50B MY3A50·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1.5
    MY3A63·MY3B63 160 182
    참고: 측면 지지대는 쌍(왼쪽 및 오른쪽)으로 배송됩니다.
