1. 피스톤 로드의 비회전 정확도를 향상시키기 위해 선형 가이드 베어링을 설치하십시오.
2. 표준 내장 자기 링은 이동 감지 자기 스위치와 함께 설치될 수 있습니다.

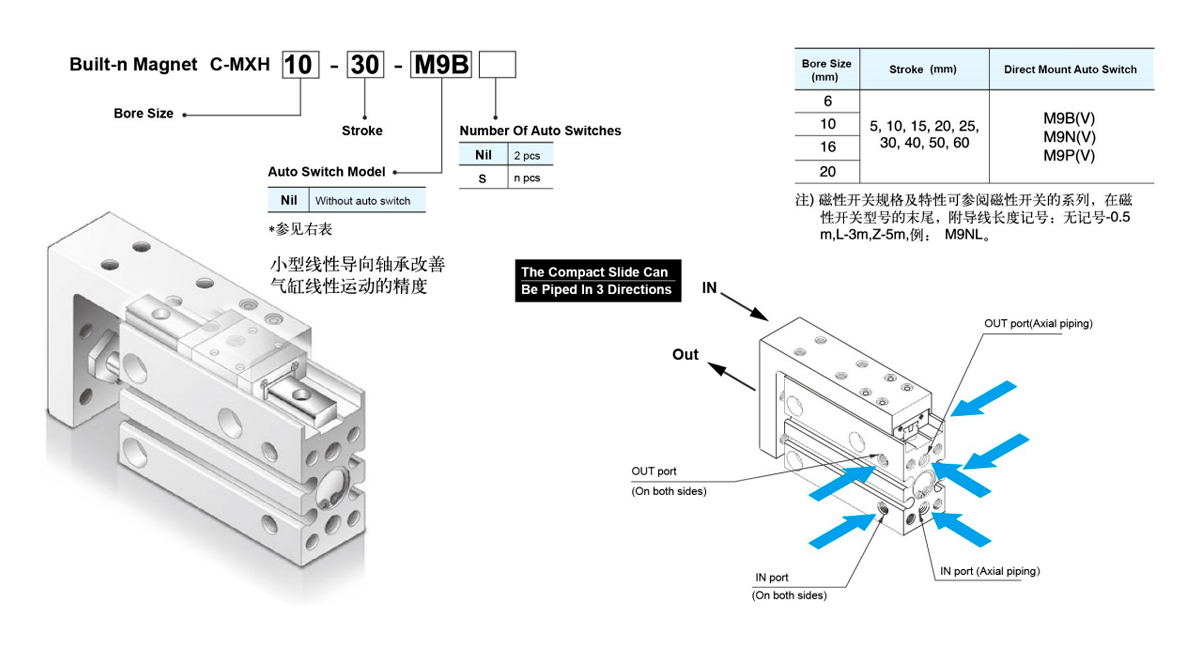

3. 3면에서 공기 공급원에 연결할 수 있습니다.
4. 양면에 자기 스위치를 설치할 수 있습니다.
5. 양쪽 끝의 표준 고무 버퍼;
6. 허용 토크는 MXU 시리즈의 6배입니다.
| 표준사양 | |||||
| 내경(mm) | 6 | 10 | 16 | 20 | |
| 가이드 베어링 폭 | 5 | 7 | 9 | 12 | |
| 유체 | 공기 | ||||
| 액션 | 복동 | ||||
| 최소 작동 압력 | 0.15MPa | 0.06MPa | 0.05MPa | ||
| 최대 작동 압력 | 0.7 MPa | ||||
| 주변 및 유체 온도 | 오토스위치 없음:-10~70℃ 오토스위치 부착:-10~60℃ | (얼지 않음) | |||
| 피스톤 속도 | 50~500 mm/s | ||||
| 허용 운동 에너지 J | 0.0125 | 0.025 | 0.05 | 0.1 | |
| *윤활 | 필요하지 않음 | ||||
| 쿠션 | 양쪽 끝의 고무 범퍼 | ||||
| 스트로크 길이 공차(mm) | 1.00 | ||||
| 오토스위치(옵션) | 유접점 오토스위치:D-A9□, 무접점 오토스위치:D-M9□ | ||||
| 배관구경 | M5×0.8 | ||||
| *윤활을 사용하려면 ISOVG32를 사용하세요. | |||||

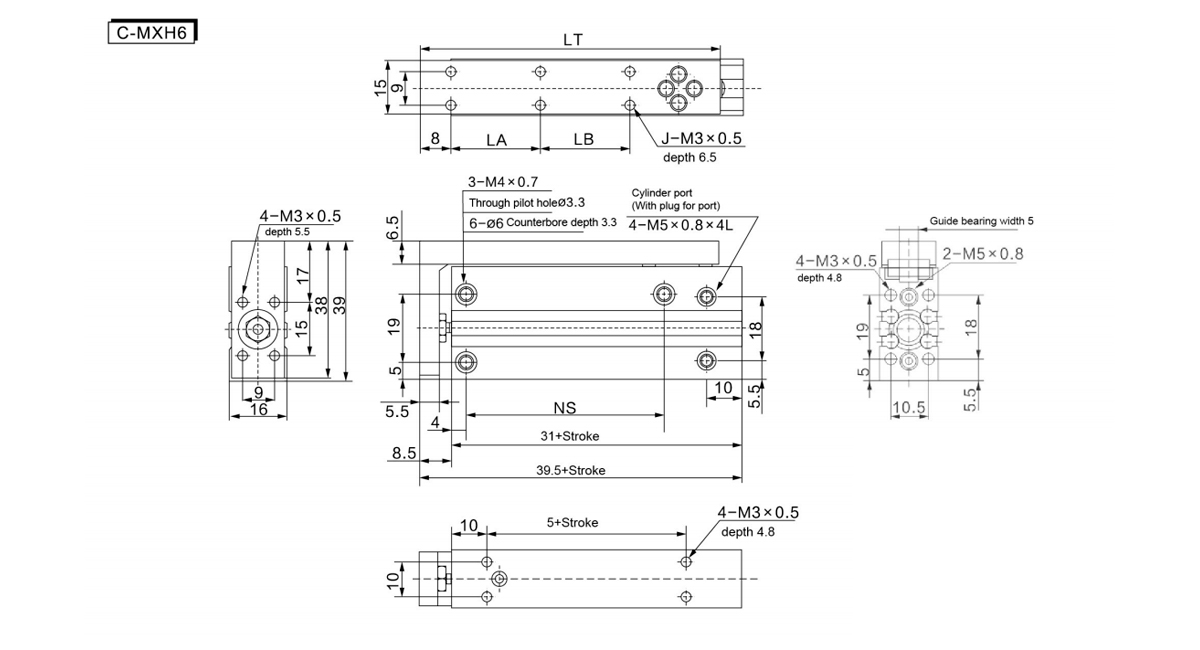

| 모델(mm) | J | 라 | LB | LT | NS |
| 5 | 4 | 10 | - | 42 | 14 |
| 10 | 4 | 10 | - | 42 | 14 |
| 15 | 4 | 20 | - | 52 | 24 |
| 20 | 4 | 20 | - | 52 | 24 |
| 25 | 4 | 30 | - | 62 | 30 |
| 30 | 4 | 30 | - | 62 | 30 |
| 40 | 6 | 20 | 20 | 72 | 45 |
| 50 | 6 | 25 | 25 | 82 | 55 |
| 60 | 6 | 30 | 30 | 92 | 60 |

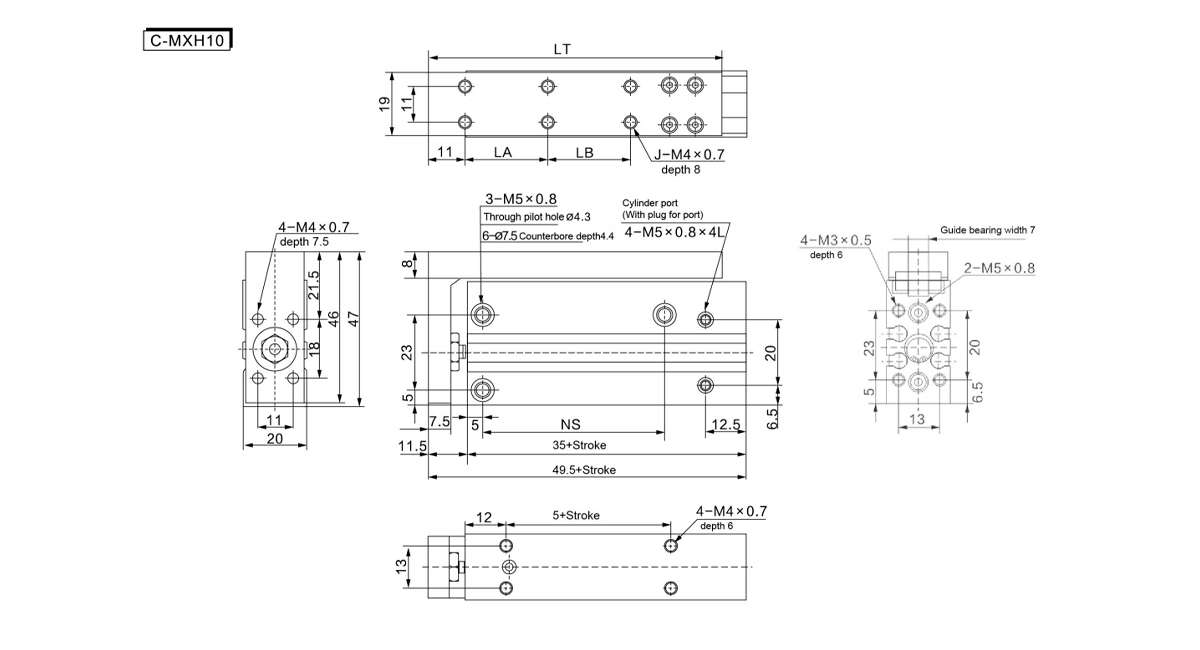

| 모델(mm) | J | 라 | LB | LT | NS |
| 5 | 4 | 10 | - | 49 | 14 |
| 10 | 4 | 10 | - | 49 | 14 |
| 15 | 4 | 20 | - | 59 | 24 |
| 20 | 4 | 20 | - | 59 | 24 |
| 25 | 4 | 30 | - | 69 | 30 |
| 30 | 4 | 30 | - | 69 | 30 |
| 40 | 6 | 20 | 20 | 79 | 45 |
| 50 | 6 | 25 | 25 | 89 | 55 |
| 60 | 6 | 30 | 30 | 99 | 60 |

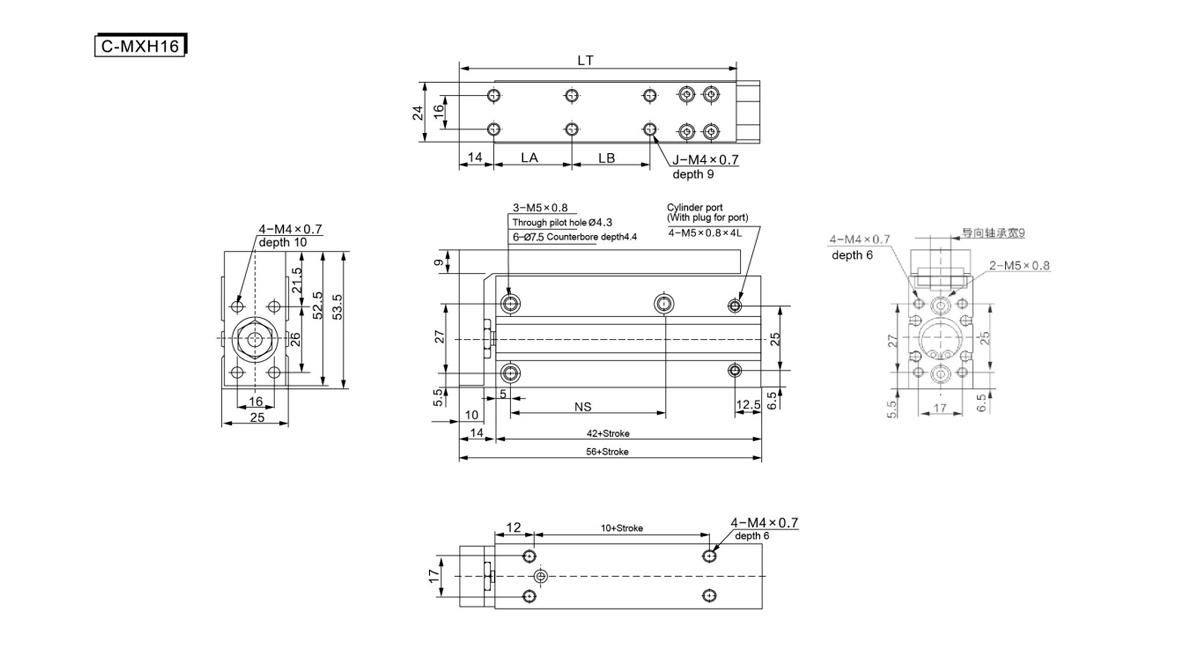

| 스트로크(mm) | J | 라 | LB | LT | NS |
| 5 | 4 | 10 | - | 58 | 20 |
| 10 | 4 | 10 | - | 58 | 20 |
| 15 | 4 | 20 | - | 68 | 30 |
| 20 | 4 | 20 | - | 68 | 30 |
| 25 | 4 | 30 | - | 78 | 40 |
| 30 | 4 | 30 | - | 78 | 40 |
| 40 | 6 | 20 | 20 | 88 | 50 |
| 50 | 6 | 25 | 25 | 98 | 60 |
| 60 | 6 | 30 | 30 | 108 | 60 |

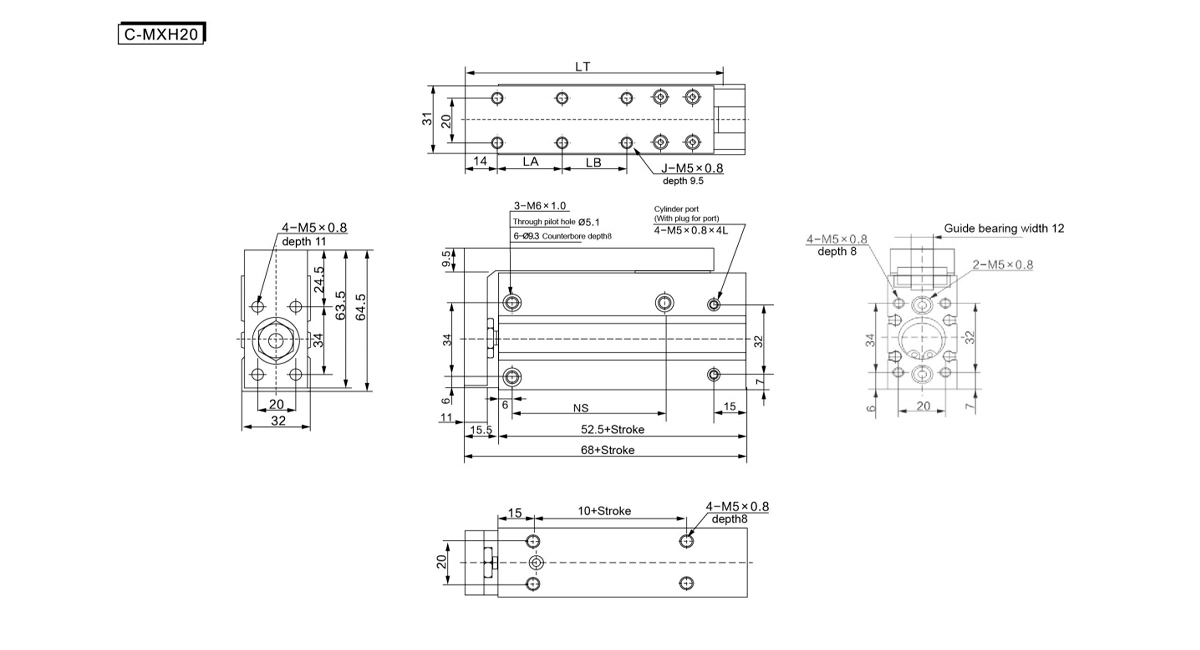

| 스트로크(mm) | J | 라 | LB | LT | NS |
| 5 | 4 | 10 | - | 64 | 20 |
| 10 | 4 | 10 | - | 64 | 20 |
| 15 | 4 | 20 | - | 74 | 30 |
| 20 | 4 | 20 | - | 74 | 30 |
| 25 | 4 | 30 | - | 84 | 40 |
| 30 | 4 | 30 | - | 84 | 40 |
| 40 | 6 | 20 | 20 | 94 | 50 |
| 50 | 6 | 25 | 25 | 104 | 70 |
| 60 | 6 | 30 | 30 | 114 | 70 |
