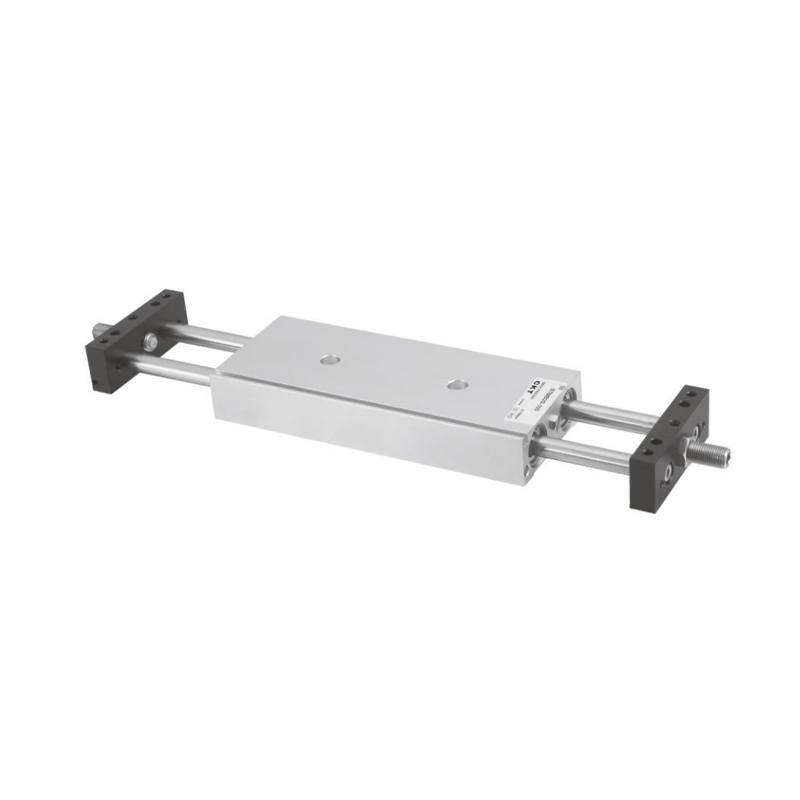

STM 시리즈 슬라이드 실린더 (Ø10~Ø25)
  • STM 시리즈 슬라이드 실린더 (Ø10~Ø25)
슬라이드 실린더

STM 시리즈 슬라이드 실린더 (Ø10~Ø25)

1. 두 가지 설치 및 고정 형태: 본체 설치 또는 슬라이더 설치;
2. 이중 피스톤로드 구조로 인해 실린더의 굽힘 방지 및 비틀림 방지 성능이 향상되고 큰 운동 하중 또는 측면 하중을 견딜 수 있습니다.
3. 양쪽 끝의 충돌 방지 패드 또는 오일 압력 버퍼와 같은 버퍼 장치는 충격 속도를 효과적으로 늦추고 실린더의 수명을 연장할 수 있습니다.
4. 150℃ 조건에서 실린더의 정상적인 작동을 보장하기 위해 고온 내성 밀봉 재료를 선택하십시오.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:MXH 시리즈 소형 슬라이드 실린더(리니어 가이드) (Ø6~Ø20)
  • 표준        사양
    내경(mm) 10 16 20 25
    액션 복동
    유체 공기
    작동 압력 범위 0.1~1.0MPa(14~145psi)
    보증 압력 1.5MPa(215ps)
    사용온도(℃) -20~70
    작동 속도 범위(mm/s) 30~500
    스트로크 길이 공차 1.00
    쿠션 없음 범퍼패드 또는 오일버퍼(옵션)
    *비회전 정확도 ±0.1° ±0.05°
    *배관포트 M5×0.8 PT1/8
    *비회전 정도란 실린더를 완전히 후퇴시켰을 때 실린더 고정판이 회전할 수 있는 각도를 말합니다.
    **파이프 연결에는 NPT 및 G 나사 유형을 사용할 수 있습니다.
    참고: C-STM 시리즈는 완전 자석입니다.

  • 표준 사양
    내경(mm) 표준 스트로크(mm) 최대 스트로크 허용 스트로크
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2,025 25 50 75 100 125 175 200 250 250 300
    참고: 1. 허용 스트로크 범위 내에서 스트로크가 최대 스트로크보다 큰 경우 비표준 처리가 수행됩니다. 기타 특수 스트로크에 대해서는 당사로 문의하시기 바랍니다.

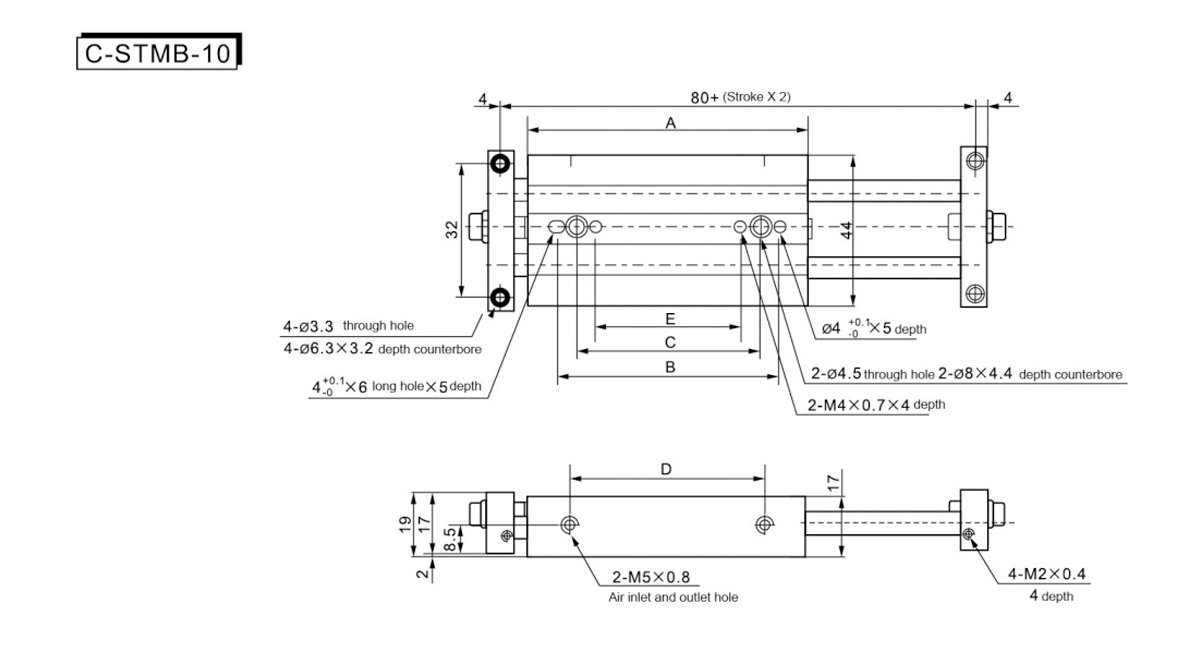

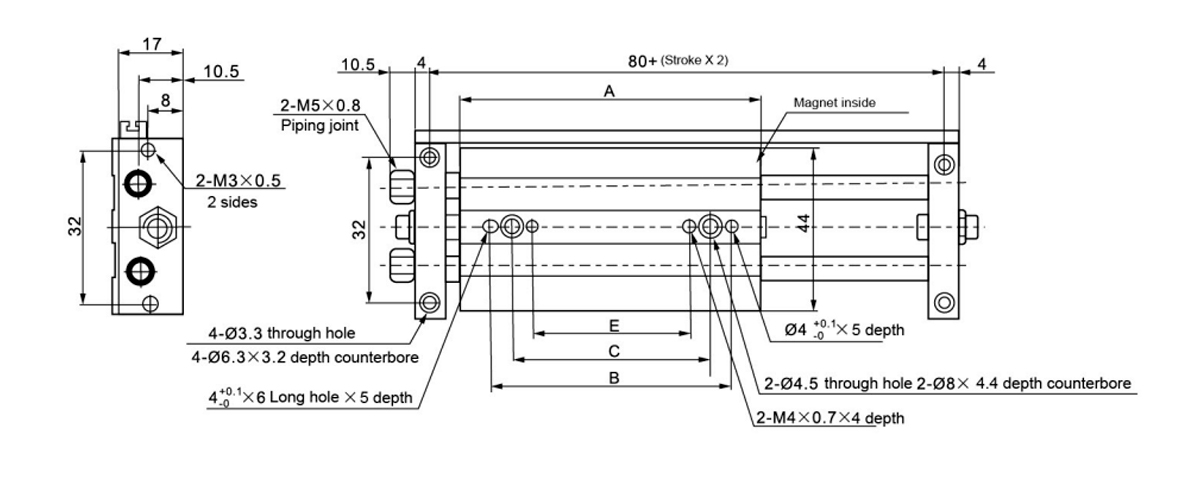

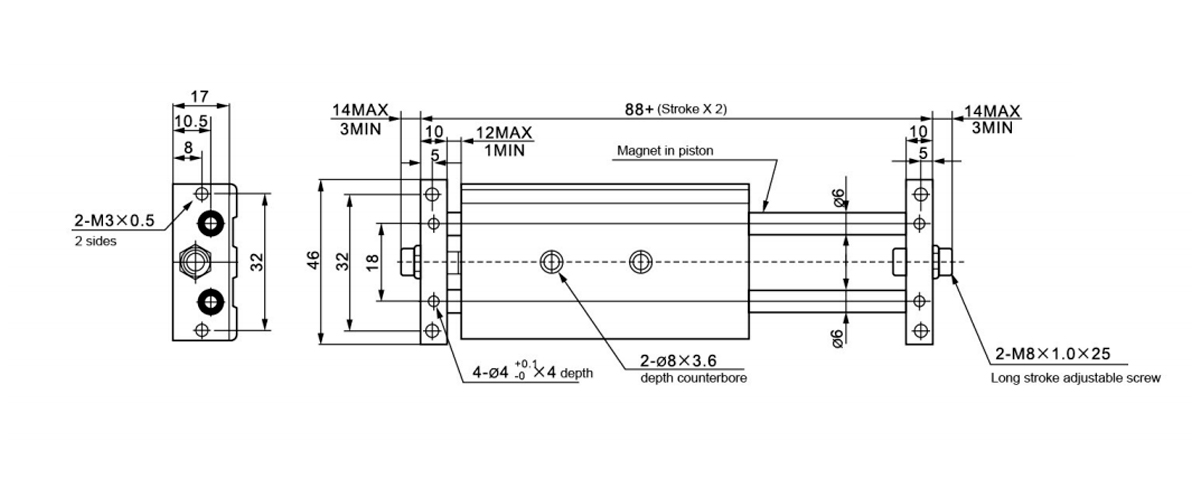

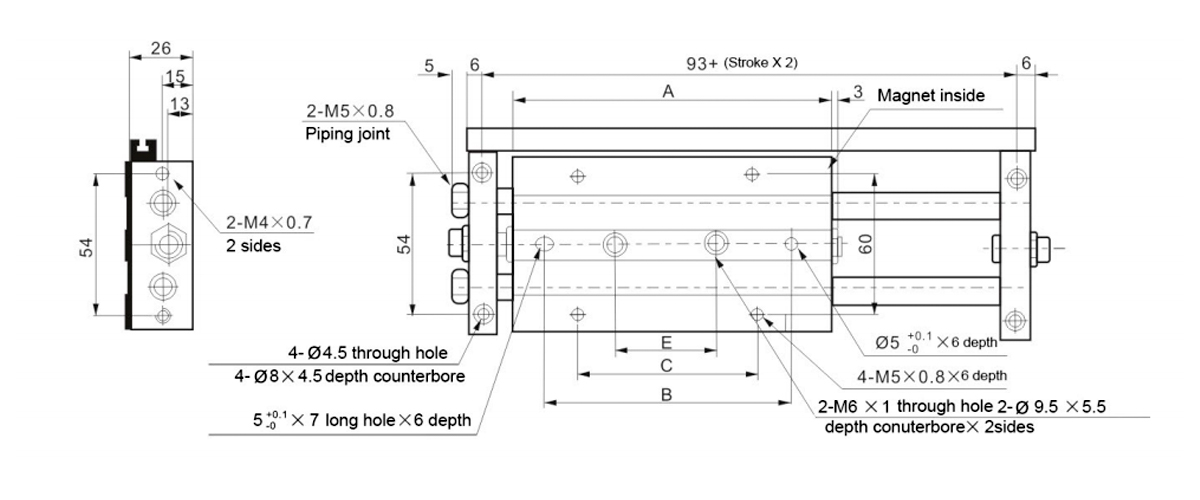

    획/기호 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

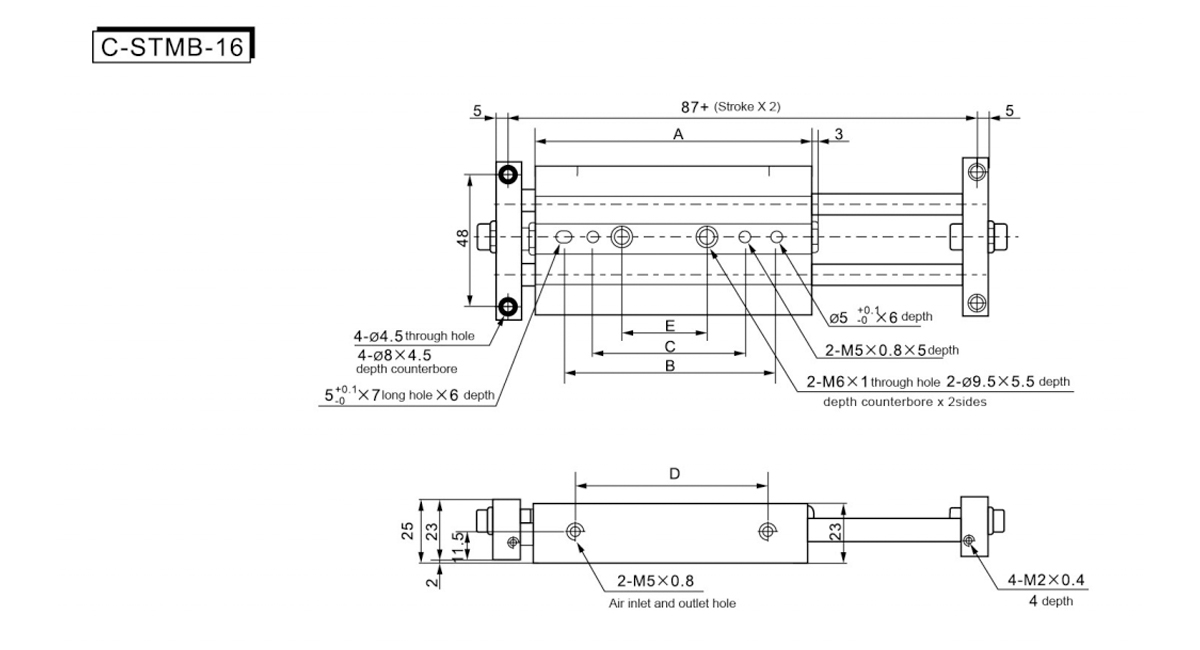

    획/기호 A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

    획/기호 A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

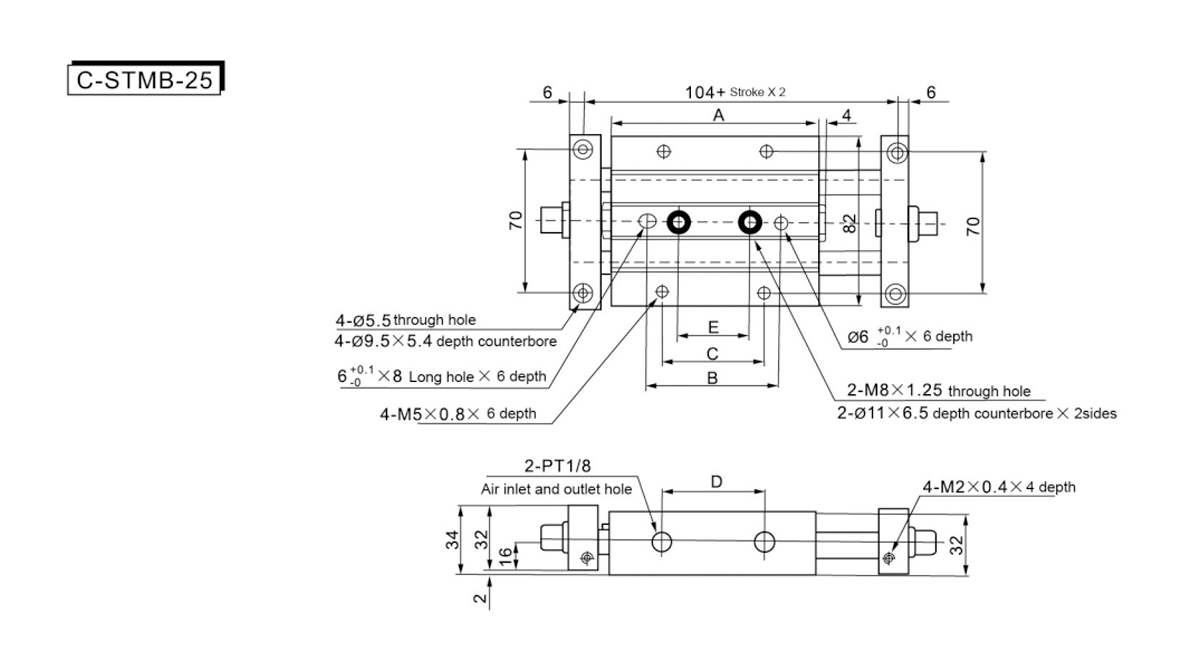

    획/기호 A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

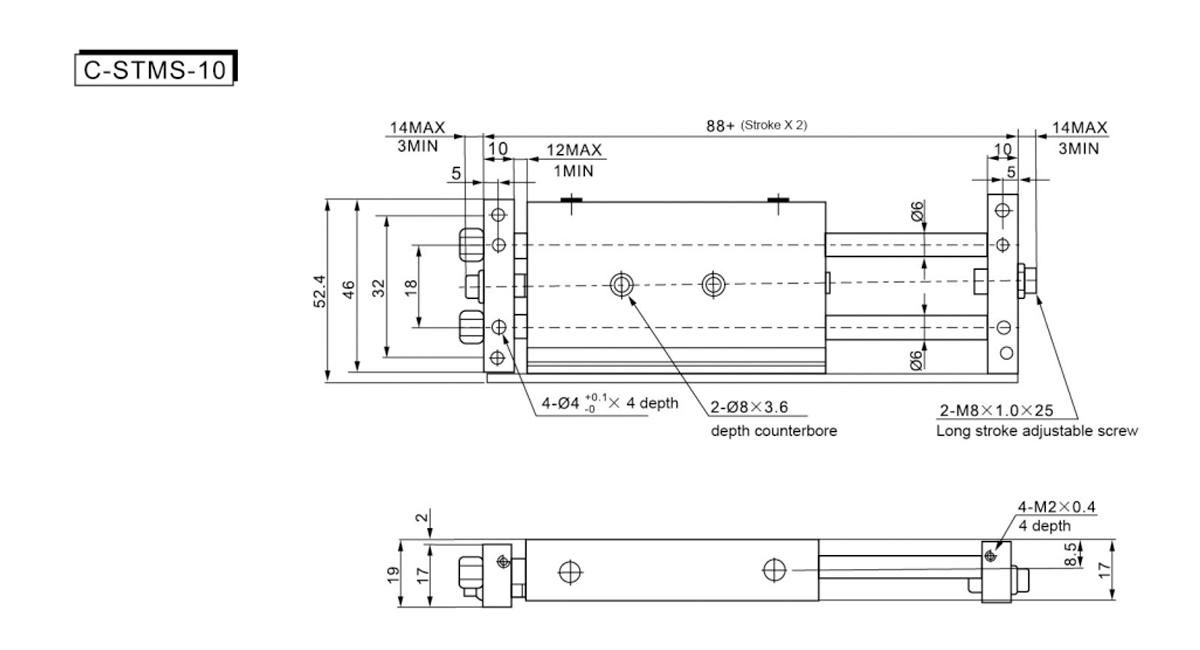

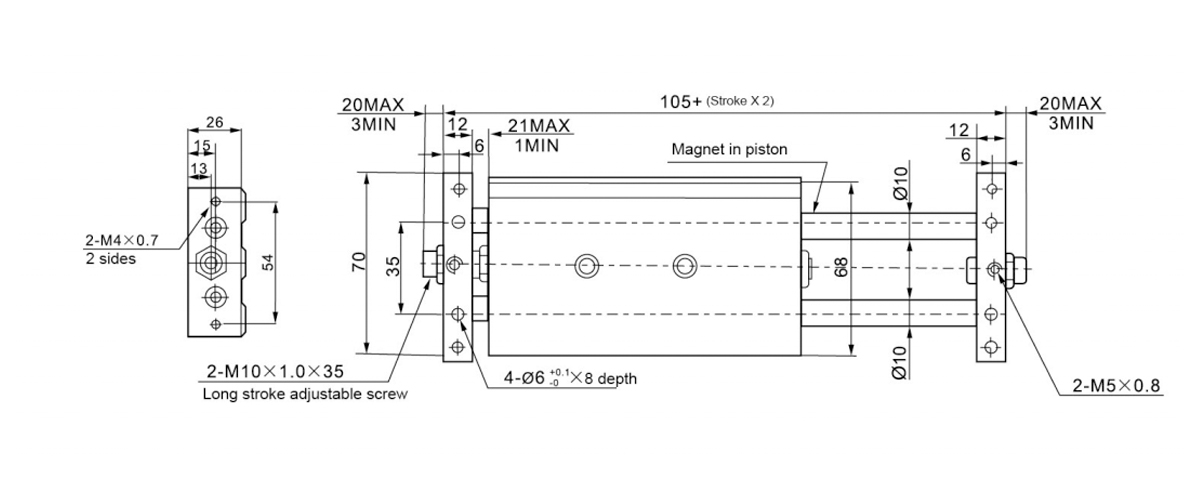

    획/기호 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

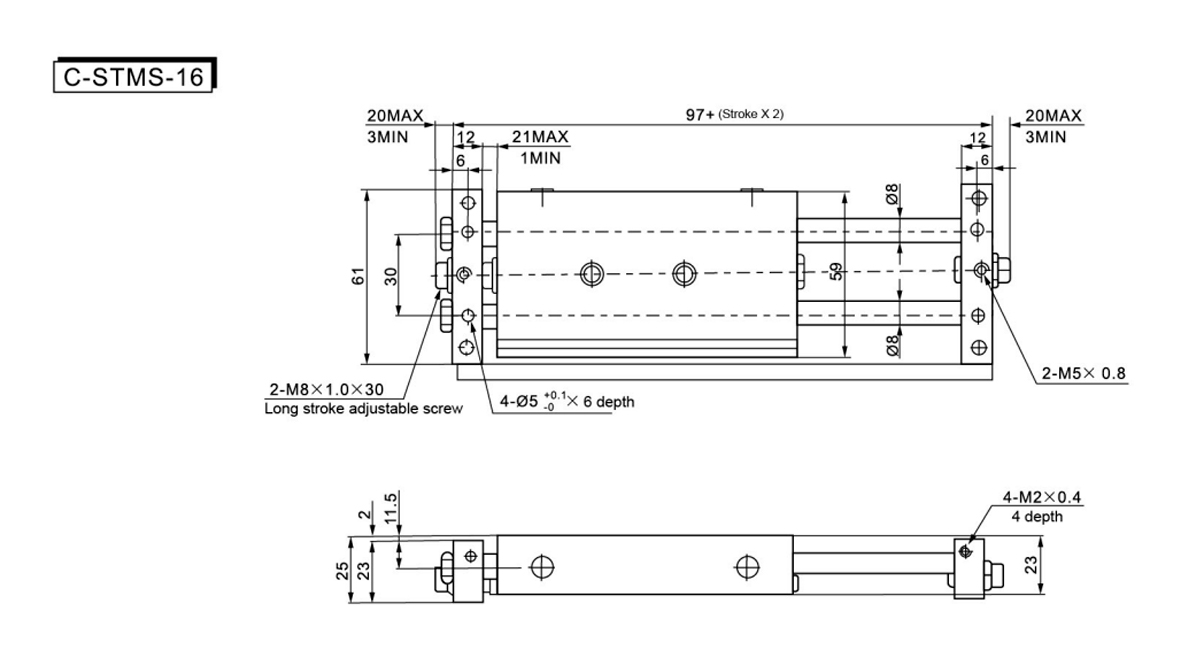

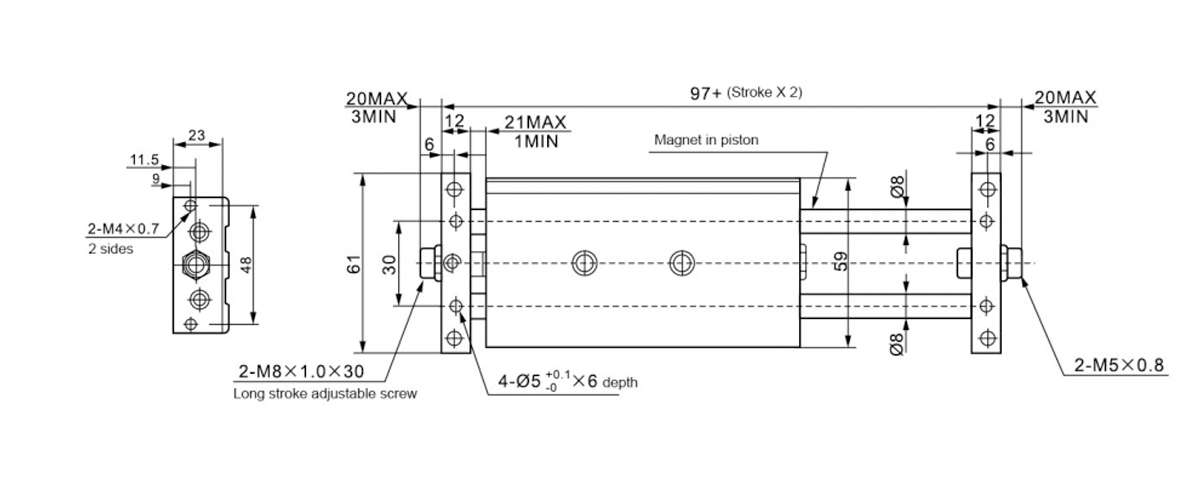

    획/기호 A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

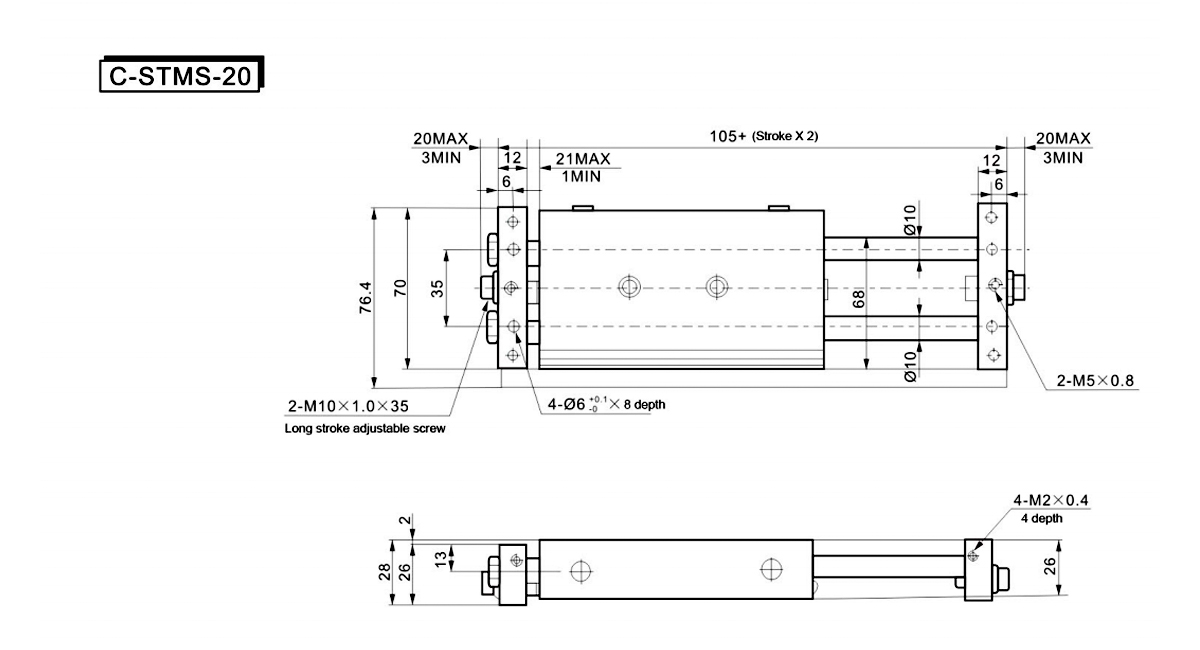

    획/기호 A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

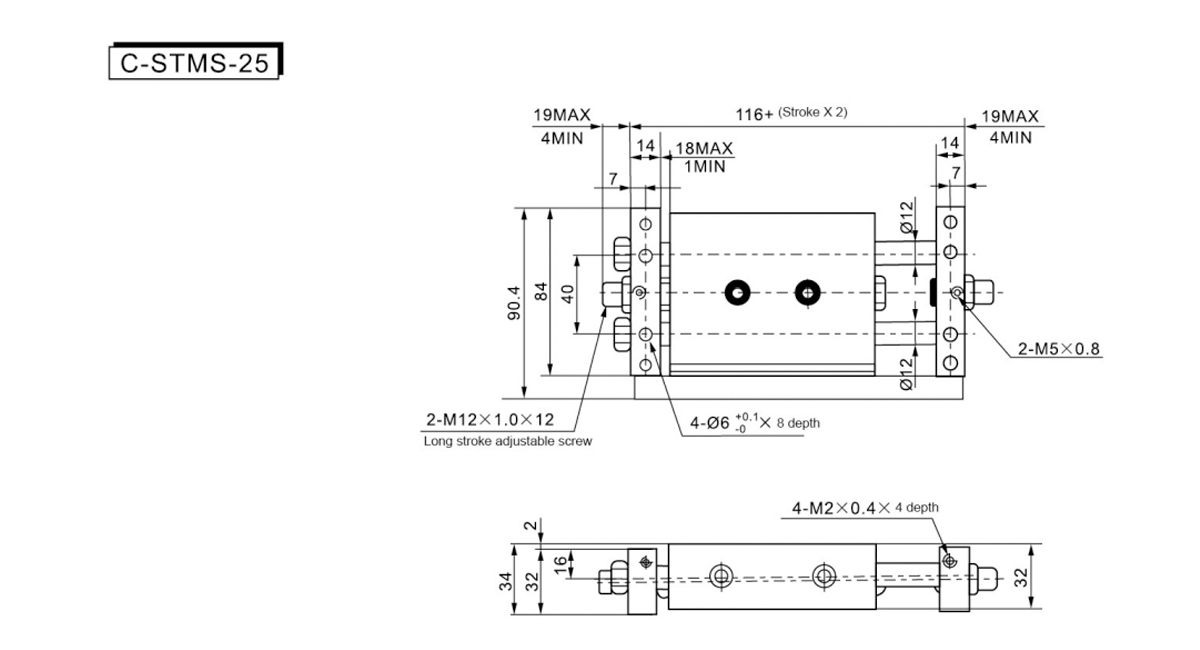

    획/기호 A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
