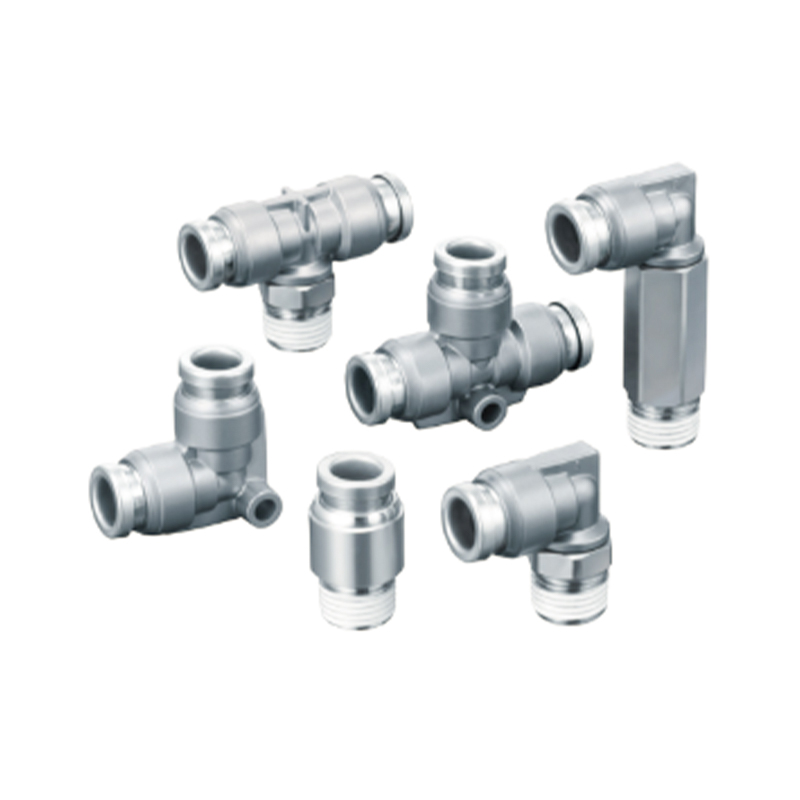

KQB2 시리즈 스테인리스 원터치 피팅
  • KQB2 시리즈 스테인리스 원터치 피팅
스테인레스 스틸 원터치 피팅

KQB2 시리즈 스테인리스 원터치 피팅

KQB2 시리즈 스테인레스 스틸 원터치 피팅은 빠른 분해와 안정적인 밀봉이 필요한 유체 전달 시나리오를 위해 특별히 설계된 고급 스테인레스 스틸 통합 성형 기술을 채택하여 산업 환경의 청결성과 내구성에 대한 포괄적인 요구 사항을 충족합니다.

핵심 기능
재료 안정성: 전체 스테인레스 스틸 구조는 기본적으로 내식성을 갖고 있으며 중간 오염의 위험을 방지하고 산성 환경과 온도 및 압력 변동에 적응합니다.
순간 잠금 메커니즘: 푸시풀 단방향 잠금 설계로 블라인드 작동 연결을 실현하고 내장된 자체 보정 밀봉 링으로 누출 위험이 제거됩니다.
시스템 호환성 확장: 여러 파이프 직경의 모듈식 직렬 연결을 지원하여 복잡한 파이프라인에서 분기 노드를 유연하게 구성할 수 있습니다.
유지보수 비용 최적화: 도구가 필요 없는 분해 및 조립 기능으로 장비 가동 중단 시간이 크게 단축되며, 고정 스프링 구조를 독립적으로 교체하여 유지 관리 비용을 절감할 수 있습니다

이메일: manager@cktworld.com
다운로드
이전:KQG2 시리즈 SUS316 스테인리스 원터치 피팅
다음:다음 글이 없습니다
  • 사양
    사용유체 공기, 물, 증기
    압력범위주2) -100kPa~1MPa주3)
    압력 테스트 압력 3.0MPa
    주위온도 및 사용유체온도주4) -5~150℃(단, 동결되지는 않음)주3)
    사용 그리스 그리스 없음 사양
    나사산 부품 씰링 실런트 포함
    주1) 연질 나일론 튜브에는 물을 사용할 수 없습니다.
    주2) 누설량은 0이 아니므로 누설시험 등의 진공 메인터넌스는 피해 주십시오. 주3) 배관의 사용압력범위, 사용온도범위를 확인해 주십시오.
    주4) 다음과 같은 조건으로 라이너를 설치해 주십시오.(□3.2 제외)
    ·급격한 온도 변화가 있는 환경이나 유체에서 사용하는 경우.
    ·고온에서 사용하는 경우.

    파이프에 적합
    튜브 재질 FEP, PFA, 나일론, 소프트 나일론주1), 폴리우레탄, 폴리올레핀
    튜브 외경 Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ 안감 설정온도 조건
    사용된 튜브 온도
    FEP 튜브/TH 시리즈 80°C 이상
    PFA 튜브/TL 시리즈 120°C 이상
    예비 부품
    이름 파이프의 외경 모델 소재
    개스킷 一 M-5G3 SUS316
    특수 FKM
    패널 장착 너트 Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

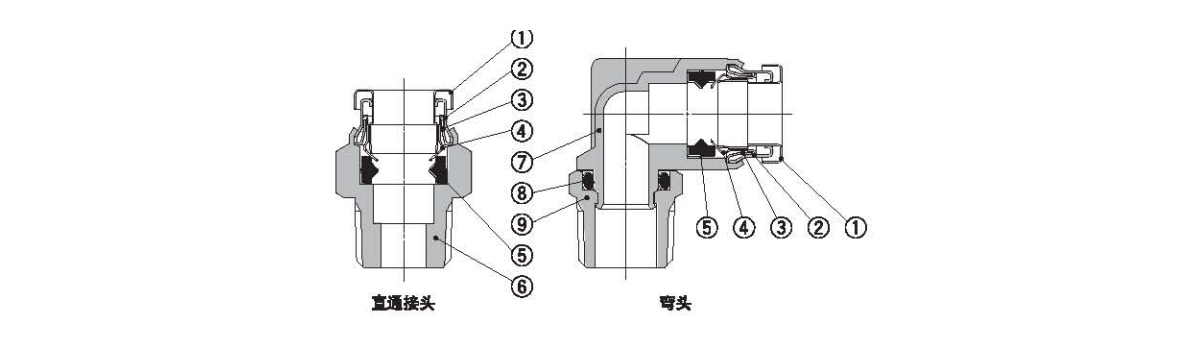

  • 아니요. 이름 소재
    1 릴리스 슬리브 SUS304
    2 가이드 슬리브 1 SUS304
    3 가이드 슬리브 2 SU8304
    4 스프링 클립 SUS304
    5 인감 특수 FKM(불소 코팅)
    6 직선형 커넥터 본체 C3604(무전해 니켈 도금)
    7 팔꿈치 몸체 SU8316
    8 O-링 특수 FKM(불소 코팅)
    9 프레스인 버튼 C3804(무전해 베릴륨 니켈 도금)

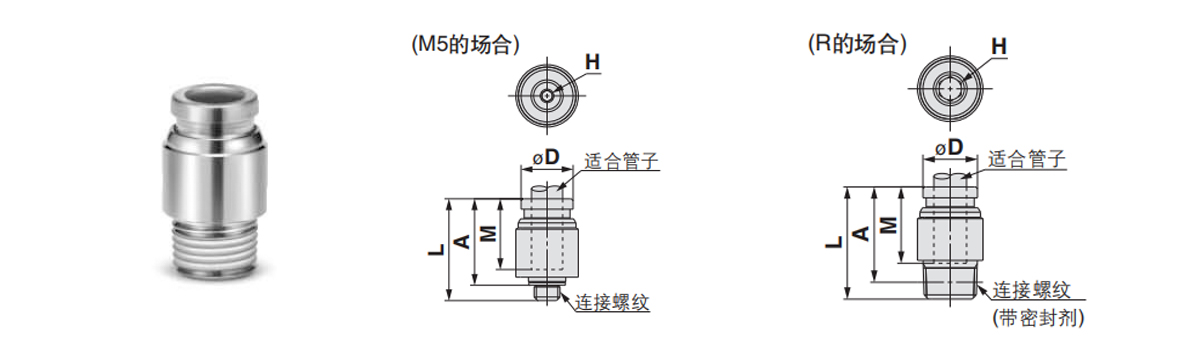

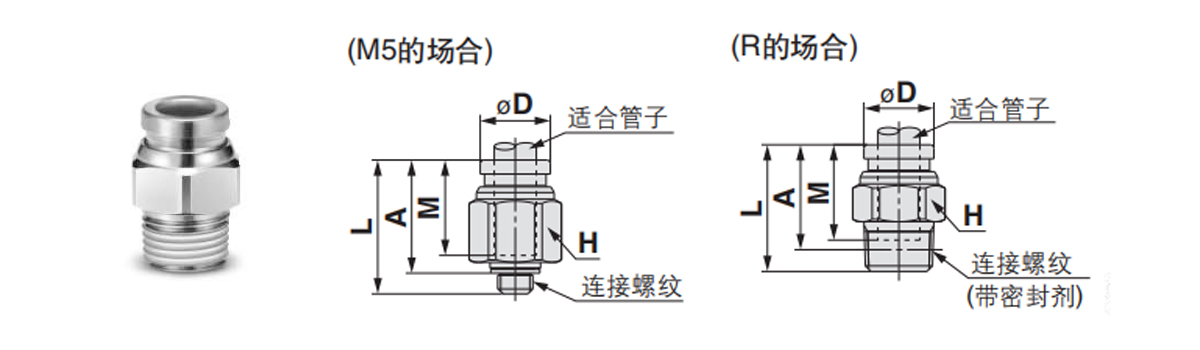

  • 스트레이트 커넥터: KQB2H
    파이프 외경 mm에 적합 연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		ØD주1) L A※ M 주2) 유효단면적 mm² 품질 g
    Ø3.2 M5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R 나사를 조인 후의 참고 치수입니다.
    주1) Ø는 최대 직경을 나타냅니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

    육각 소켓 스트레이트 커넥터: KQB2S
    파이프 외경 mm에 적합 연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		ØD주1) L A※ M 주 2) 유효 수수료 면적 mm² 품질 g
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R 나사를 조인 후의 참고 치수입니다.
    주 1) ØD는 최대 직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

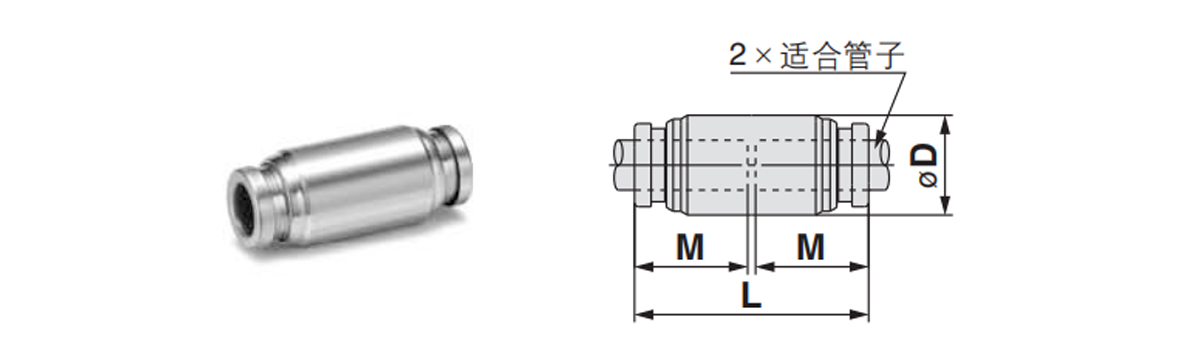

    스트레이트 커넥터: KQB2H
    파이프 외경 mm에 적합 모델 ØD주1) L M 주2) 유효단면적 mm² 품질 g
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    주1) ØD는 최대직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

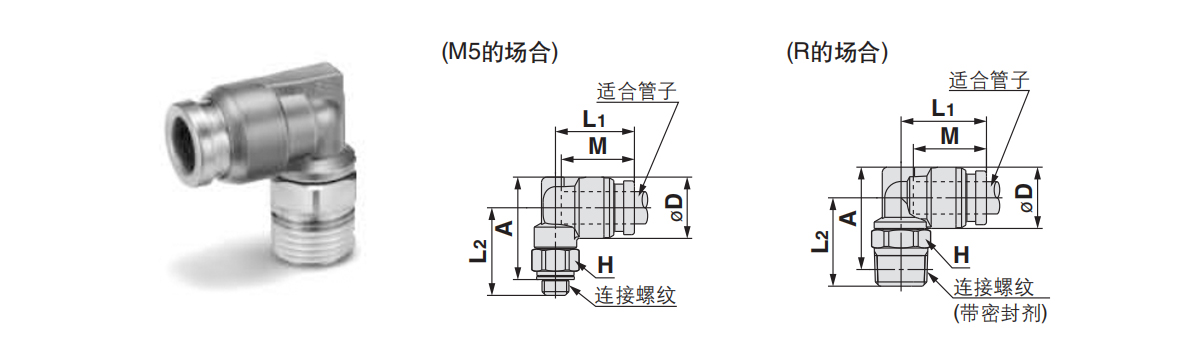

    팔꿈치: KQB2L
    파이프 외경 mm에 적합 연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		주1)
    ØD     		L1 L2 A※ M 주2)
    유효 단면적 mm 2     		품질 g
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※R나사를 체결한 후의 참고치수입니다.
    주1) ØD는 최대직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브를 사용한 경우의 값을 나타냅니다.

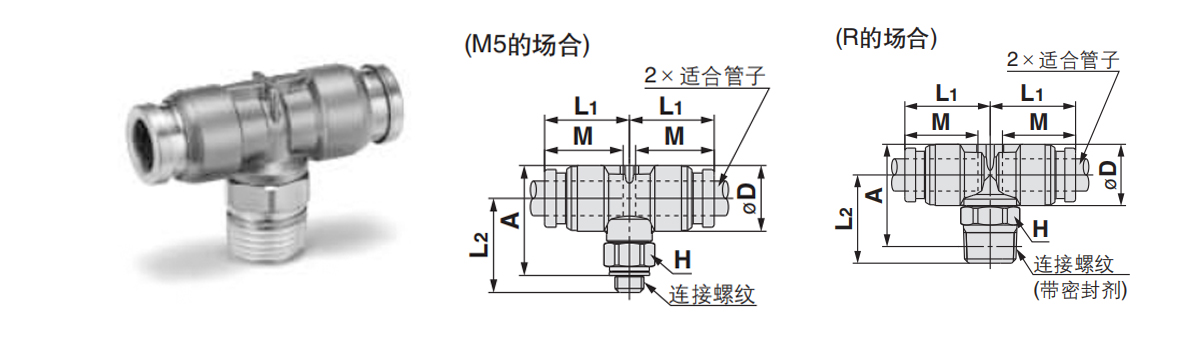

    이중 튜브 T형 커넥터: KQB2T
    파이프 외경 mm에 적합 연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		주1)
    ØD     		L1 L2 A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※R나사를 체결한 후의 참고치수입니다.
    주1) ØD는 최대직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

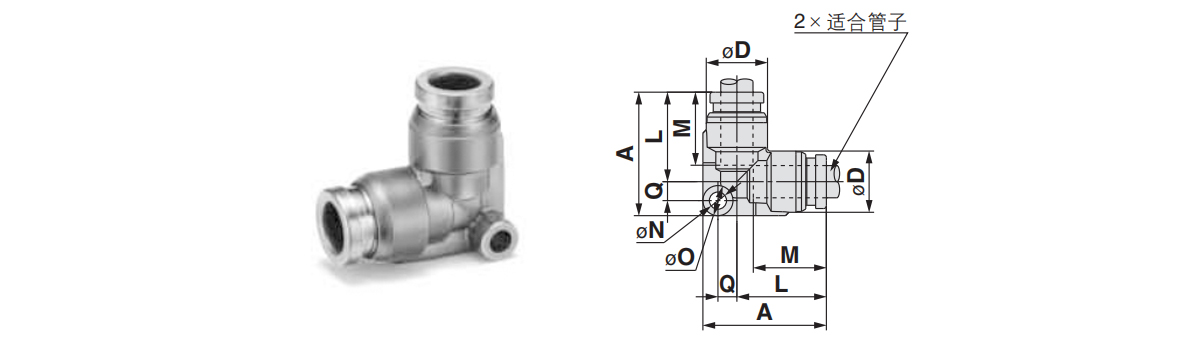

    직각 엘보 : KQB2L
    파이프 외경 mm에 적합 모델 주1)
    6D     		L A Q M ØN O 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    주1) ØD는 최대직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø18은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

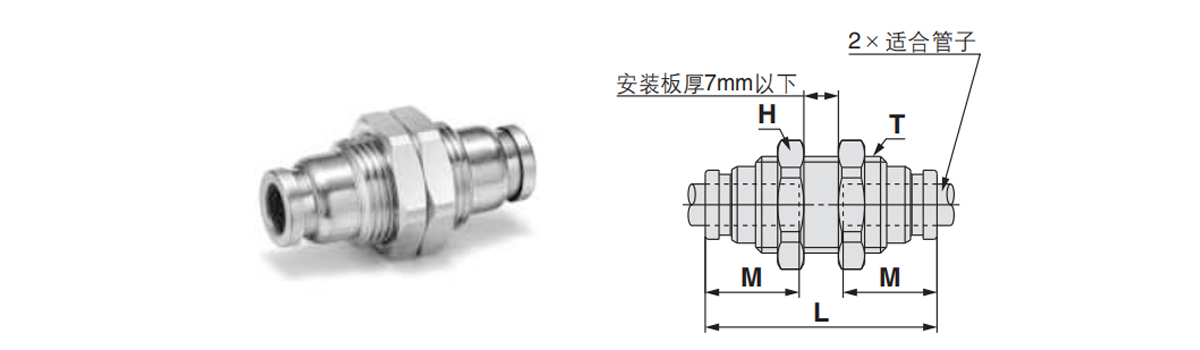

    패널 장착형 직선 커넥터: KQB2E
    파이프 외경 mm에 적합 모델 T
    (엠)     		H
    (육각형 반대편)     		L 장착 구멍 M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    참고: 값은 FEP 튜빙에 대한 값을 나타냅니다.
    Ø16은 나일론 튜브만의 값을 나타냅니다.

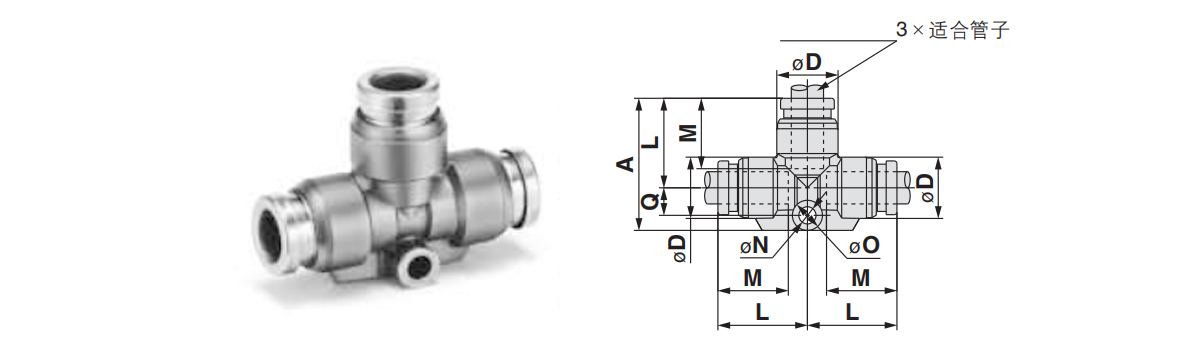

    T자형 관이음쇠 : KQB2T
    파이프 외경 mm에 적합 모델 주1)
    D     		L A Q M ØN ØO 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    주 1) ØD는 최대 직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

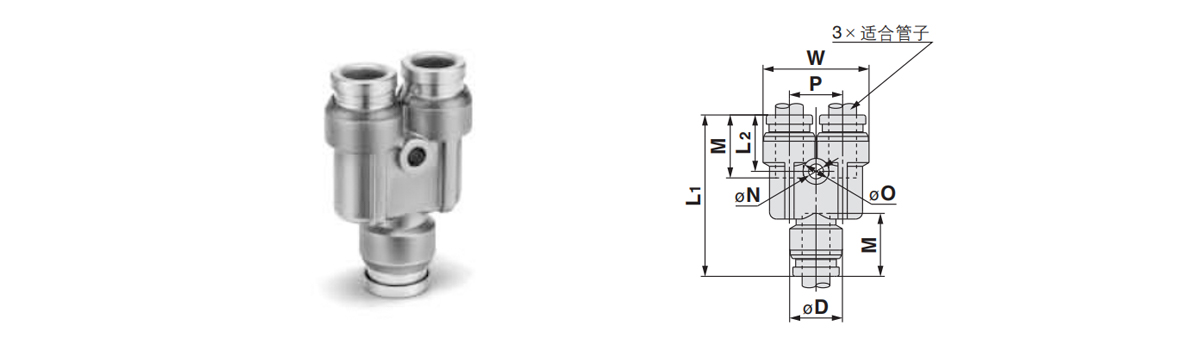

    Y자형 관이음쇠 : KQB2U
    파이프 외경 mm에 적합 모델 주1)
    ØD     		W L1 L P M ØN 60 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    주1)②ØD means maximum diameter.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

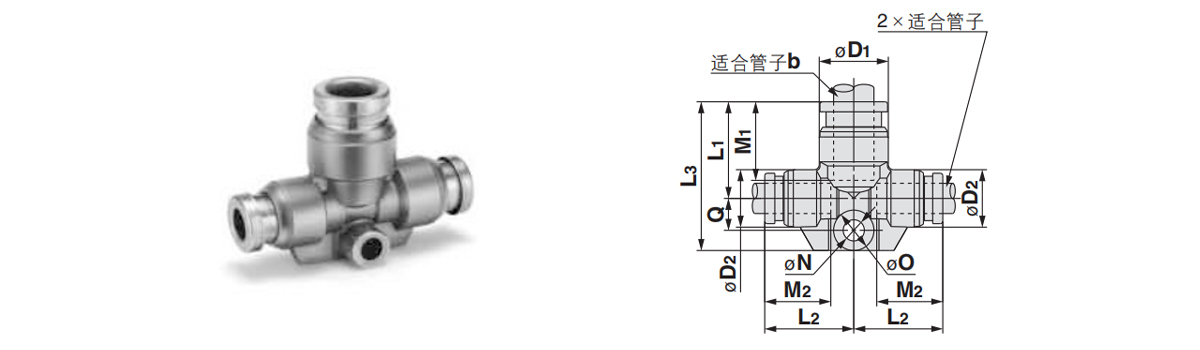

    리듀싱 티: KQB2T
    파이프 외경 mm에 적합 모델 주1)
    ØD1     		주1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    주1) ØD1, ØD2  means maximum diameter.
    주2) Indicates values when using FEP pipes.

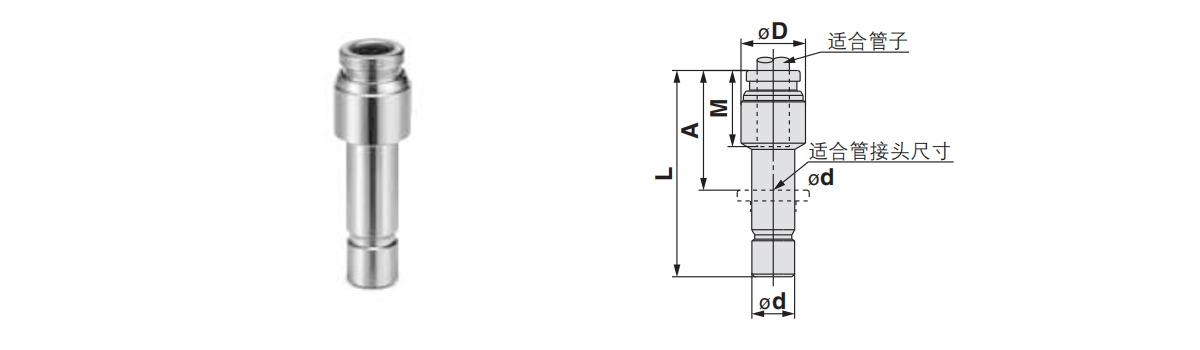

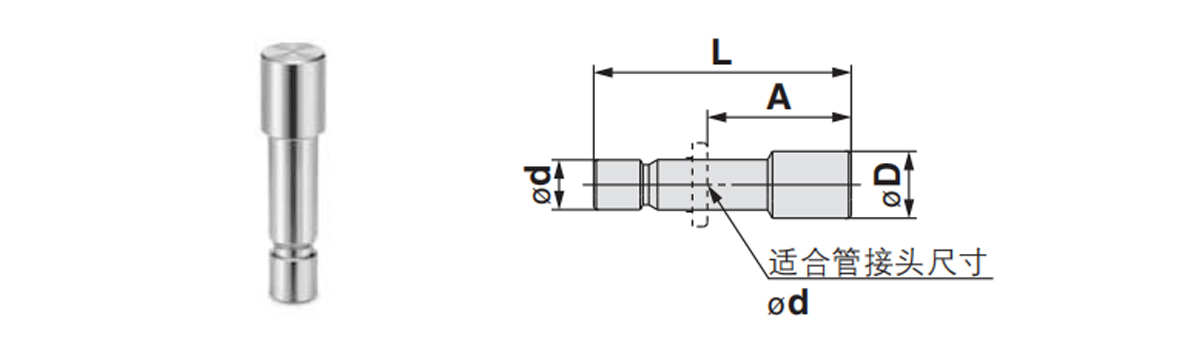

    플러그: KQB2R
    파이프 외경 mm에 적합 적합한 파이프 조인트 크기 od 모델 ØD주1) L A M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    주 1) ØD는 최대 직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.

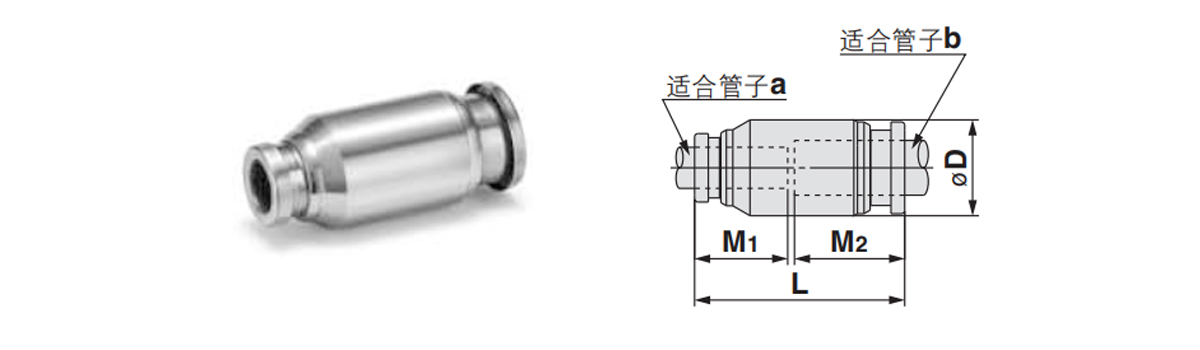

    직관 축소 : KQB2H
    파이프 외경 mm에 적합 모델 ØD주1) L M1 M2 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    주1) ØD는 최대직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.

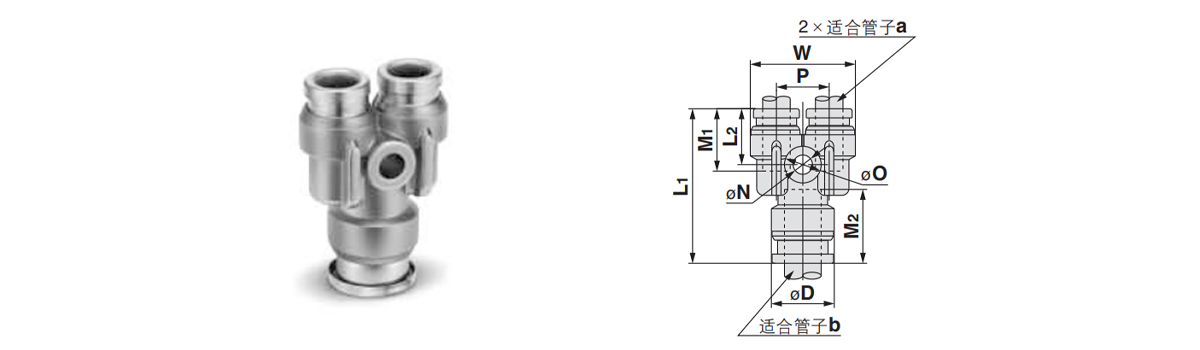

    축소Y형 관이음쇠 : KQB2U
    파이프 외경 mm에 적합 모델 주1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    주 1) ØD는 최대 직경을 의미합니다.
    주2) Indicates values when using FEP pipes.

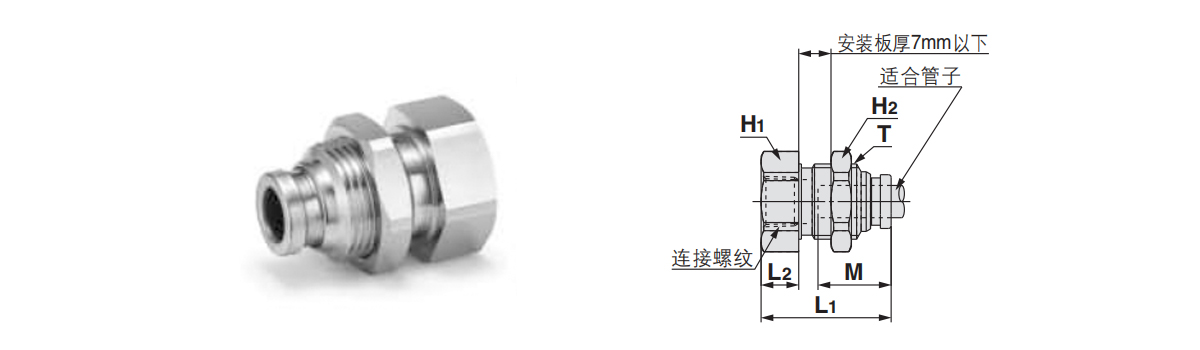

    패널 장착 암나사 직선 파이프 커넥터: KQB2E
    파이프 외경 mm에 적합 연결실
    페     		모델 T
    (엠)     		육각형 반대편 L1 L2 장착 구멍 M 주2)
    유효 단면적 mm²     		품질 g
    안녕하세요 H2
    Ø3.2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    참고: 값은 FEP 튜빙에 대한 값을 나타냅니다.
    Ø16은 나일론 튜브만의 값을 나타냅니다.

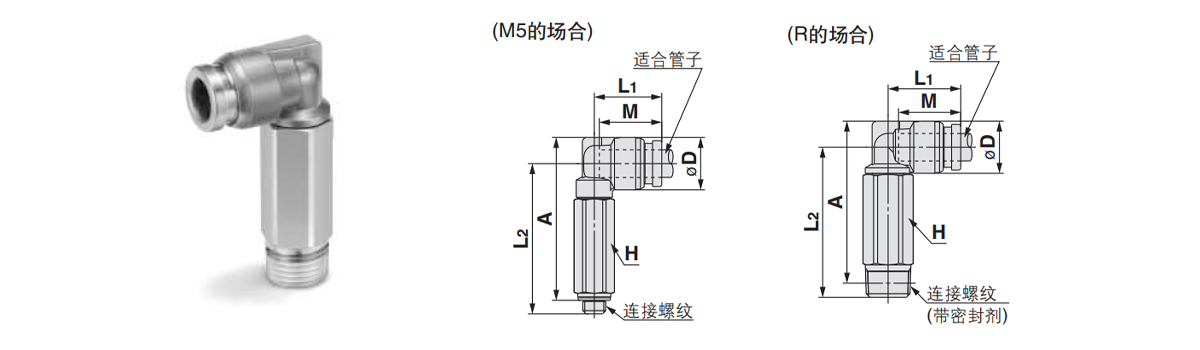

    롱 엘보 : KQB2W
    파이프 외경 mm에 적합 연결 스레드
    알,엠     		모델 H
    육각형 반대편     		ØD주1) L1 L A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※F나사를 체결한 후의 참고치수입니다.
    주 1) ØD는 최대 직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø18은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

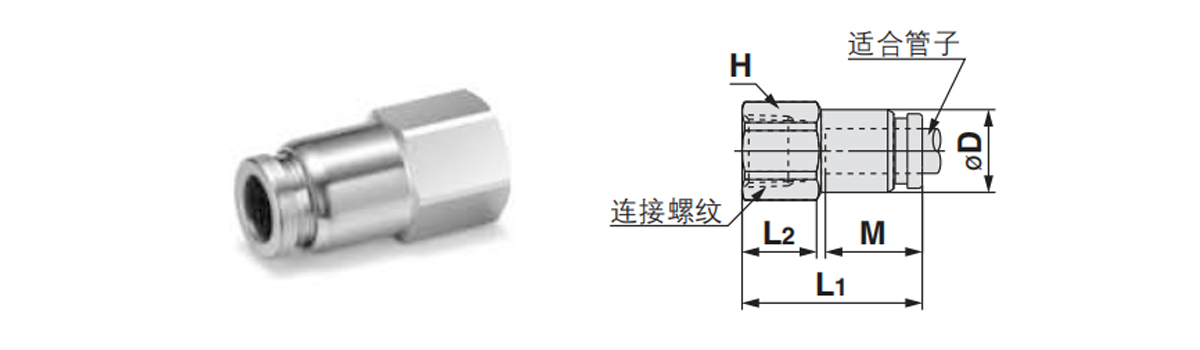

    내부 나사산: KQB2F
    파이프 외경 mm에 적합 연결 스레드
    RC     		모델 H
    (육각대변)     		ØD주1) L1 L2 M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    주1) ØD는 최대직경을 의미합니다.
    주2) FEP 튜브 사용시의 값을 나타냅니다.
    Ø16은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

    플러그: KQG2P
    적합한 파이프 조인트 크기 od 모델 ØD L A 품질 g
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

관련 제품

블로그 및 뉴스

최신 뉴스 및
블로그

더 보기
  • 2026/09/21

    페일오픈과 페일클로즈: 공압 시스템에 적합한 밸브를 선택하는 방법
    직접적인 대답: 전력이 손실되면 실제로 어떤 일이 발생합니까? 공압 밸브가 제어 신호나 전력을 잃으면 현재 위치를 유지하지 못합니다. 미리 정해진 휴식 상태로 돌아갑니다. 그 휴식 상태는 다음 중 하나입니다. 페일오픈 또는 페일 클로즈 . A 페일오픈 에너지가 손실되면 밸...
    더 읽기
  • 2026/09/14

    공압 실린더 가이드: 자동화 유형, 선택 및 응용 | CKT
    공압 실린더 기본 사항: 먼저 알아야 할 사항 공압 실린더는 압축 공기 에너지를 선형 힘과 운동으로 변환하는 기계식 액추에이터입니다. 이는 자동화된 제조 시스템에서 가장 널리 사용되는 최종 제어 요소이며, 추정된 세계 시장 가치는 대략 2026년 기준 56억 달러 자동차, 포장, 식품 가공, 반도체 산업 전반에 걸쳐 연간 출하량은 8...
    더 읽기
  • 2026/09/07

    복동 실린더 가이드: 작동 원리, 유형, 선택 팁 및 FAQ
    정확하고 반복 가능한 선형 모션이 필요한 거의 모든 자동화 기계의 경우 복동 실린더 표준 선택입니다. 결론은 간단합니다. 확장 및 후퇴 방향 모두에서 제어된 힘이 필요한 경우 복동형 실린더가 단동형 실린더보다 유연성, 속도 제어 및 전반적인 공정 신뢰성 면에서 더 뛰어납니다. 작동 매체는 다르지만 공압 시스템과 유압 시스템 모두에 해당됩니다. ...
    더 읽기
  • 2026/08/31

    공압 실린더 배럴: 재질, 유형, 공차 및 선택 가이드
    공압 실린더 배럴은 실린더 품질이 실제로 살아있는 곳입니다. 공압 실린더 배럴에 대해 한 가지만 기억한다면 배럴은 공기 실린더의 압력 등급, 동작 부드러움 및 서비스 수명을 정의한다는 점을 기억하십시오. 피스톤은 내부에서 미끄러지고, 씰은 내부 벽에 닿으며, 모든 로드 사이클은 구조적 강성을 강조합니다. 원형도가 좋지 않은 배럴, 연마된 표면이 거칠거나...
    더 읽기

정품의 신뢰할 수 있는 품질은 자연스럽게 돋보입니다.

선택은 신뢰에서 오고, 협력은 정직에서 옵니다.

  • Q: 문의사항을 보낸 후 얼마나 빨리 답변을 받을 수 있나요?

    영업일 기준으로 문의 접수 후 24시간 이내에 답변을 드리겠습니다.

  • Q: 당신은 직접 제조업체입니까, 아니면 무역 회사입니까?

    우리는 제조업체이며 자체 국제 영업 부서를 보유하고 있습니다. 그래서 우리가 직접 생산하고 판매할 수 있습니다.

  • Q: 맞춤형 제품을 만들 수 있나요?

    예, 고객이 제공한 도면이나 샘플에 따라 제품을 개발하고 생산할 수 있습니다.

  • Q: 귀사는 제품 품질을 어떻게 보장합니까?

    우선, 각 공정 후에 검사를 실시합니다. 완제품에 대해서는 고객의 요구 사항과 국제 표준에 따라 100% 검사를 실시합니다.

  • Q: 귀사의 제품은 주로 어디로 수출됩니까?

    당사의 제품은 주로 독일, 미국, 덴마크 및 유럽과 북미의 12개 이상의 국가로 수출됩니다
