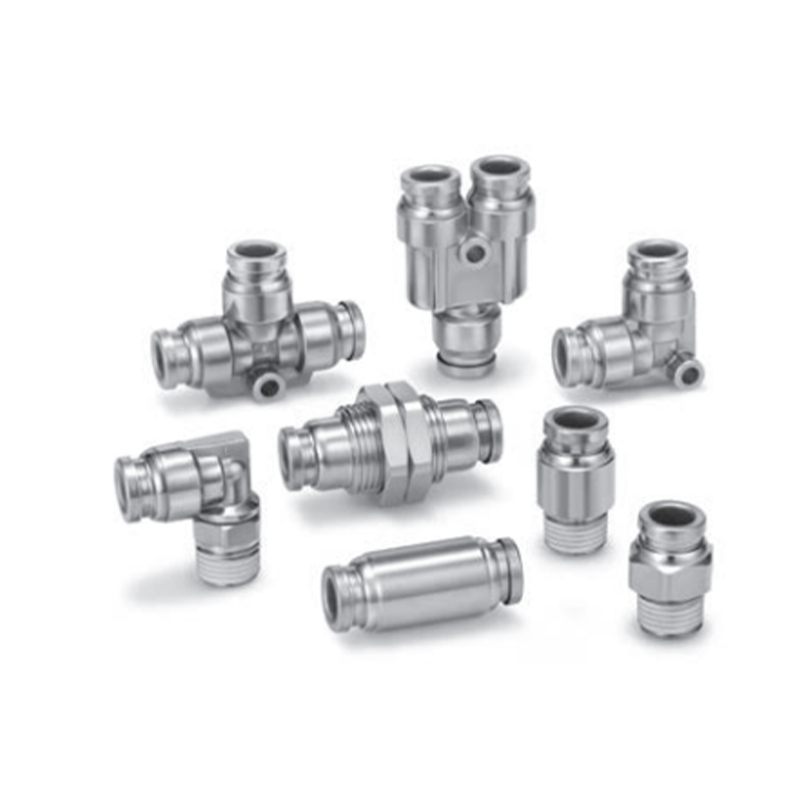

KQG2 시리즈 SUS316 스테인리스 원터치 피팅
  • KQG2 시리즈 SUS316 스테인리스 원터치 피팅
스테인레스 스틸 원터치 피팅

KQG2 시리즈 SUS316 스테인리스 원터치 피팅

KQG2 시리즈 SUS316 스테인레스 스틸 원터치 피팅은 열악한 산업 환경을 위해 설계되었습니다. 이 제품은 수술 기구 등급 SUS316 스테인리스 스틸로 제작되어 미디어 채널의 빠른 밀봉 연결 및 분리를 달성합니다. 그 구조는 높은 내식성과 손쉬운 작동을 결합하며 청결도와 신뢰성에 대한 엄격한 요구 사항이 있는 유체 제어 시스템에 적합합니다.

핵심 기능
의료용 내식성 베이스
본체 재질은 SUS316 초저탄소 오스테나이트계 스테인리스강입니다. 표면 부식 방지층은 부동태화 공정으로 강화되어 염화물 이온 부식 및 입계 부식을 크게 억제하고 산, 알칼리 용제 및 고염 분무 환경에 강합니다.

단일 동작 잠금 메커니즘
자동 잠금 버클 구조가 내장되어 있어 단일 푸시 동작으로 보조 도구나 회전 작업 없이 파이프라인의 양방향 밀봉을 완료할 수 있어 장비 유지 관리 및 파이프라인 재구성 시간이 크게 단축됩니다.

전체 범위의 동적 밀봉 보장
다단계 씰링 구성 요소는 복합 폴리머 재료를 사용하며 엘라스토머 보상 시스템은 파이프라인 진동과 열팽창 및 수축 변형을 흡수하여 극심한 압력 변동 조건에서도 누출을 제로로 유지할 수 있습니다.

무공해 유로 설계
전체 직경의 흐름 채널에는 사각 구조가 없으며 전해 연마 내벽 처리와 결합되어 입자 유지 및 생물막 성장을 방지하고 고순도 미디어 운송을 위한 유체 무결성 요구 사항을 충족합니다.

모듈형 호환 아키텍처
표준화된 인터페이스는 주류 산업용 파이프 피팅과의 상호 교환 가능한 적응을 지원하여 직선, 직각 및 3방향과 같은 다양한 토폴로지 변형을 제공하여 복잡한 파이프 네트워크 시스템의 신속한 확장 및 재구성을 달성합니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:KQB2 시리즈 스테인리스 원터치 피팅
  • 파이프에 적합
    튜브 재질 FEP, PFA, 나일론, 소프트 나일론주1), 폴리우레탄, 폴리올레핀
    튜브 외경 Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    사양
    사용유체 공기, 물, 증기주2)주3)
    압력범위주4) -100kPa~1MPa주5)
    압력 테스트 압력 3.0MPa
    주위온도, 사용유체온도주6) -5~150℃(단, 동결되지는 않음)주5)
    사용 그리스 그리스 없음 사양
    나사산 부품 씰링 실런트 포함

    예비 부품
    이름 파이프의 외경 모델 소재
    개스킷 一 M-5G3 SUS316
    특수 FKM
    패널 장착 너트 Ø1/8",Ø5/32" KQG201-P01 SUS316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    라이너 적응 테이블
    튜브 외경 파이프 재질 내부 라이닝 슬리브에 적합
    TH/TIH
    (FEP)     		TL/TIL
    (PFA)     		모델 길이
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 TIL07 TJG-0604 19
    TIHA07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" TIHB11 TIL11 TJG-1065 23
    티하11 一 TJG-1107 23
    Ø1/2" TIH13 TIL13 TJG-1395 24
    ※TJG 시리즈의 재질은 SUS316입니다.

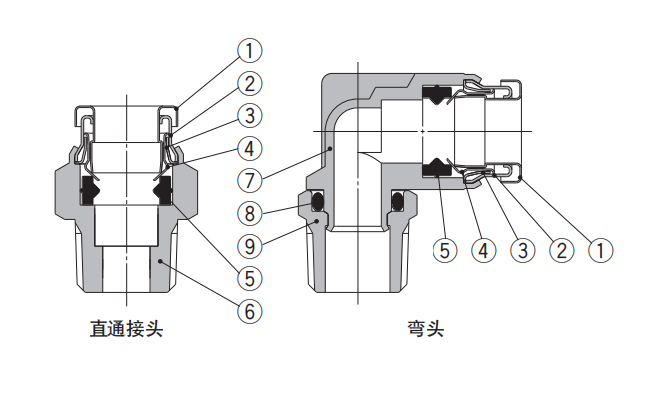

  • 구성요소
    일련번호 이름 소재
    1 릴리스 슬리브 SUS316
    2 가이드 슬리브 1 SUS316
    3 가이드 슬리브 2 SUS316
    4 콜레트 SUS316
    5 씰링 피스 특수 FKM(불소 코팅)
    6 직선형 커넥터 본체 SUS316
    7 팔꿈치 몸체 SUS316
    8 O-링 특수 FKM(불소 코팅)
    9 압입식 커넥터 SUS316

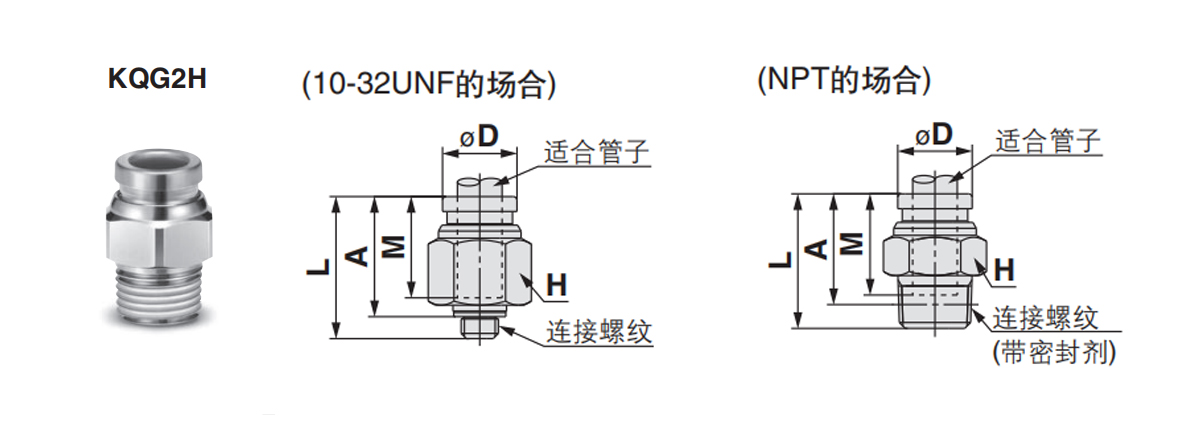

  • 스트레이트 커넥터: KQG2H
    파이프에 적합
    외경 mm     		연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		ØD주1) L A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.8 KQG2H23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 M5×0.8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 M5×0.8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R 나사를 조인 후의 참고 치수입니다.
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates values when using FEP tubes.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

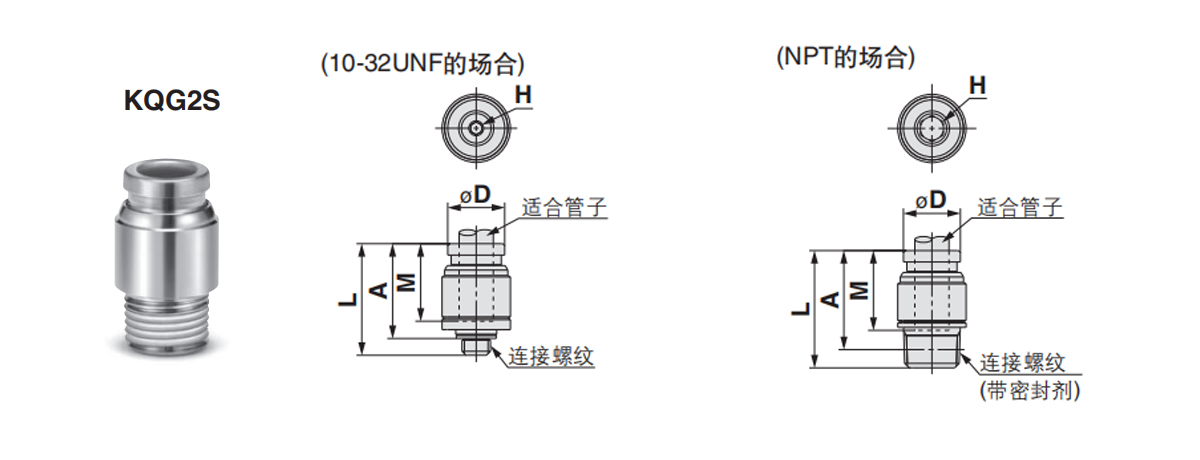

    인라인 육각형 스트레이트 커넥터: KQG2S
    파이프에 적합
    외경 mm     		연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		ØD주1) L A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.8 KQG2S23-M5 2 9 16.5 13.5 12 3 3.8
    Ø4 M5×0.8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 M5×0.8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 KQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 KQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 KQG2S10-03S 24 18.9 20.9
    1/2 KQG2S10-04S 22 17.6 37.2
    Ø12 1/4 KQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 KQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 KQG2S12-04S 22 18.5 33.6
    Ø16 3/8 KQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 KQG2S16-04S 12 29.4 23 113 38.4
    ※R 나사를 조인 후의 참고 치수입니다.
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates values when using FEP tubes.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

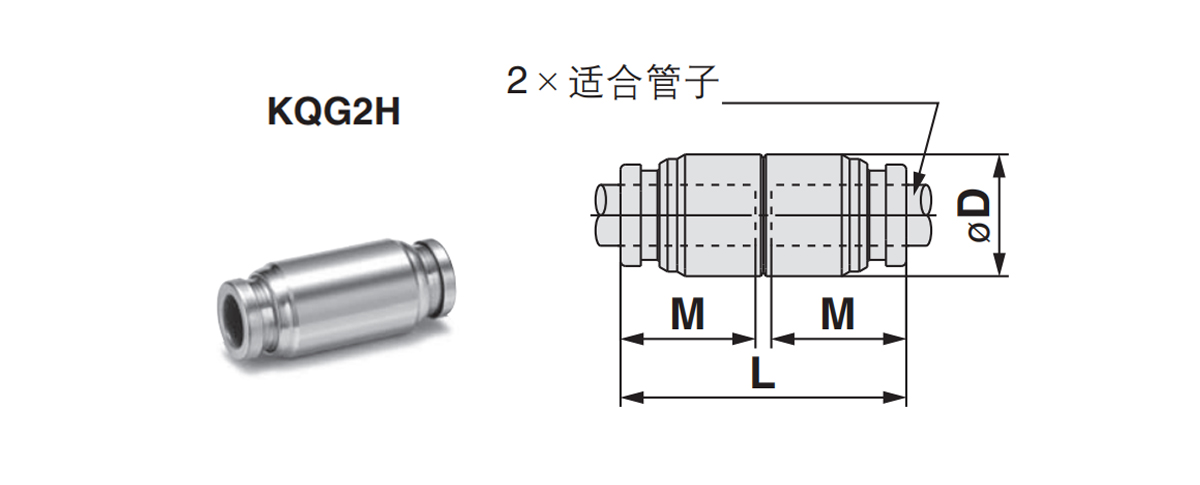

    직접 연결: KQG2H
    파이프에 적합
    외경 mm     		모델 ØD주1) L M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates the value when using FEP tubing.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

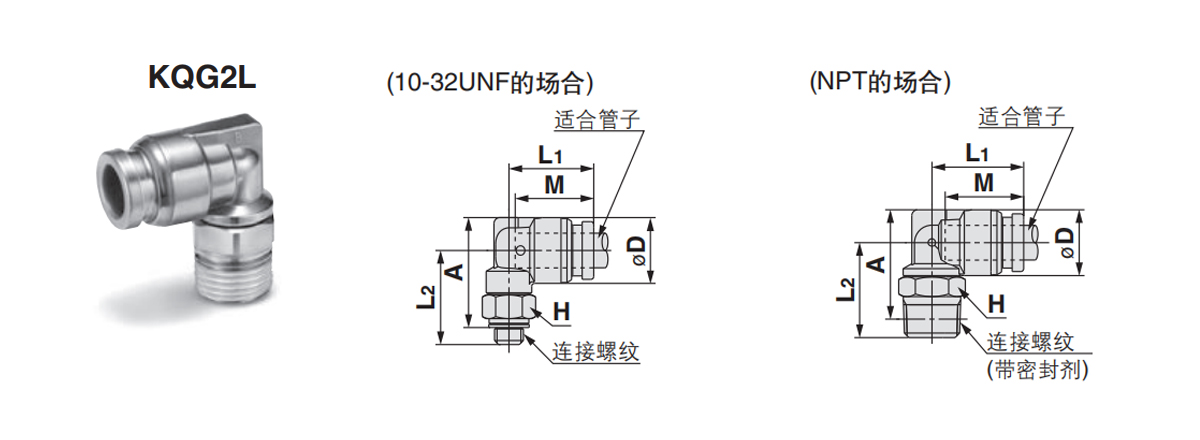

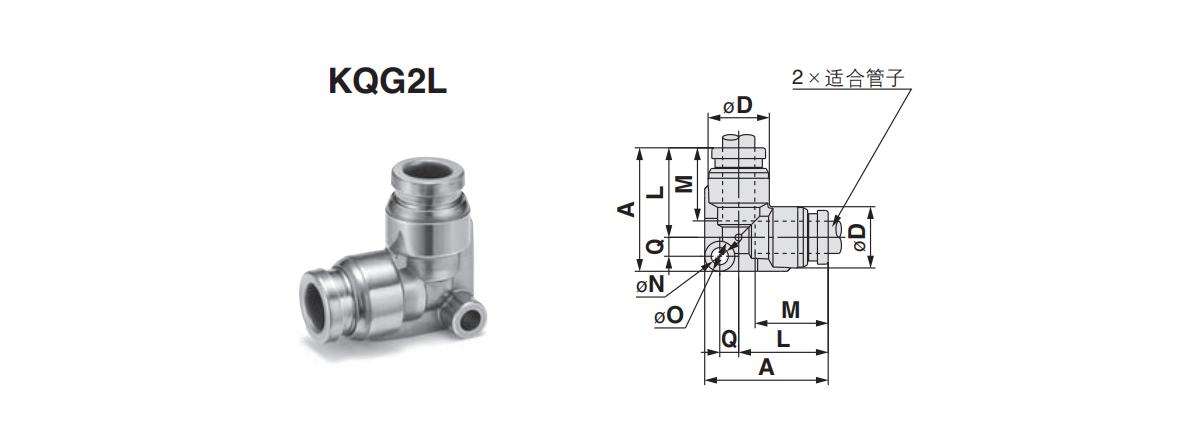

    팔꿈치: KQG2L
    파이프에 적합
    외경 mm     		연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		주1)
    ØD     		L1 L2 A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.8 KQG2L23-M5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2L23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2L23-02S 14 18.7 18.1 16
    Ø4 M5×0.8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 M5×0.8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 KQG2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2L10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 KQG2L10-03S 17 24.3 27.5 33.6
    1/2 KQG2L10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2L12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 KQG2L12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2L12-04S 22 29.5 32.4 58.7
    Ø16 3/8 KQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R 나사를 조인 후의 참고 치수입니다.
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates values when using FEP tubes.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

    이중 튜브 T형 커넥터: KQG2T
    파이프에 적합
    외경 mm     		연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		주1)
    ØD     		L1 L2 A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.8 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 M5×0.8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 M5×0.8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 KQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 KQG2T10-03S 17 24.3 27.5 41.4
    1/2 KQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 KQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R 나사를 조인 후의 참고 치수입니다.
    주1)Ø D indicates the maximum diameter.
    주2) Indicates values when using FEP tubes.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

    굽은 파이프: KQG2L
    파이프에 적합
    외경 mm     		모델 주1)
    ØD     		L A Q M ØN ØO 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQG2L23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    주1)Ø D indicates the maximum diameter.
    주2) Indicates the value when using FEP tubing.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

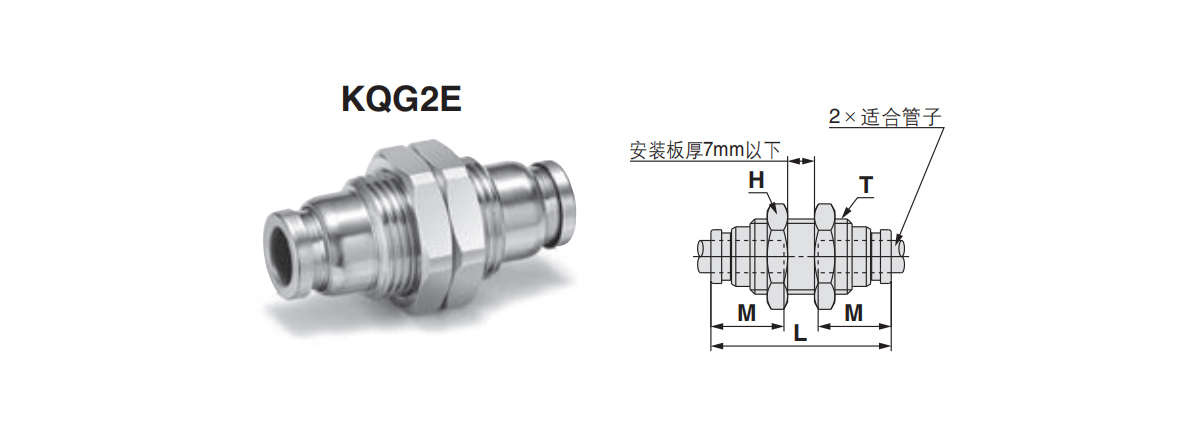

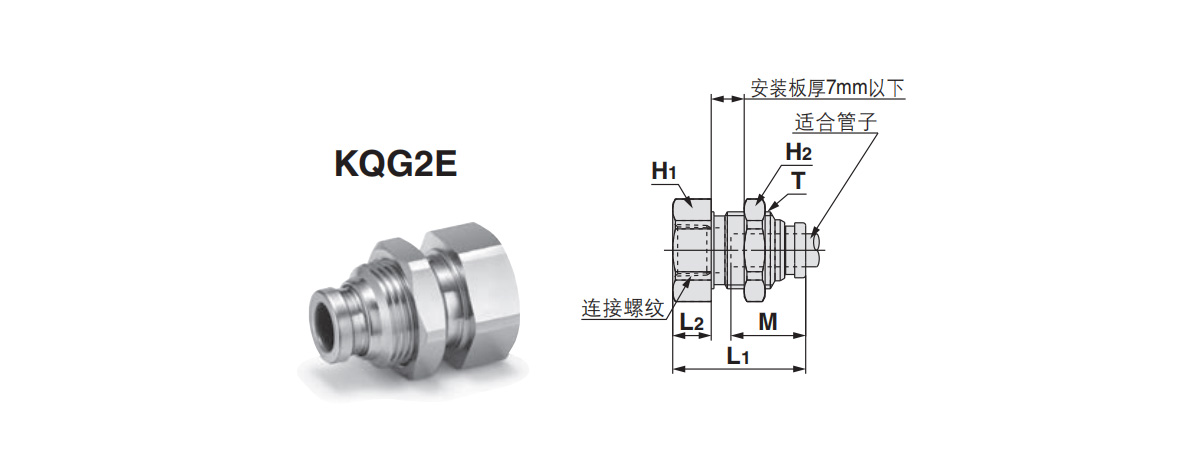

    패널 장착형 직선 커넥터: KQG2E
    파이프에 적합
    외경 mm     		모델 T
    (엠)     		H
    (육각형 반대편)     		L 장착 구멍 M 참고)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQG2E23-00 M10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 M10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 M14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 M15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 M18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 M20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 M27×1 30 42.6 28 20.8 113 87.3
    주1)Ø D indicates the maximum diameter.
    Ø16은 나일론 튜브를 사용한 경우의 값만 나타냅니다.

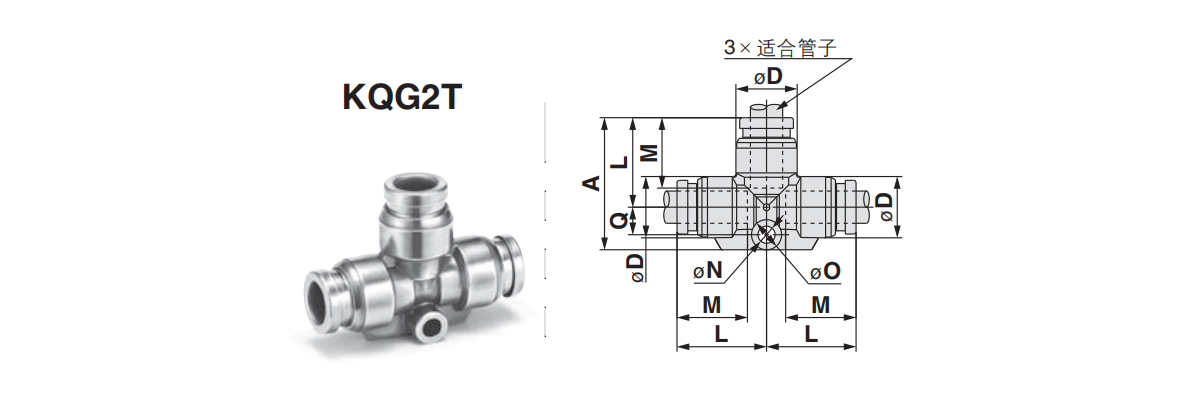

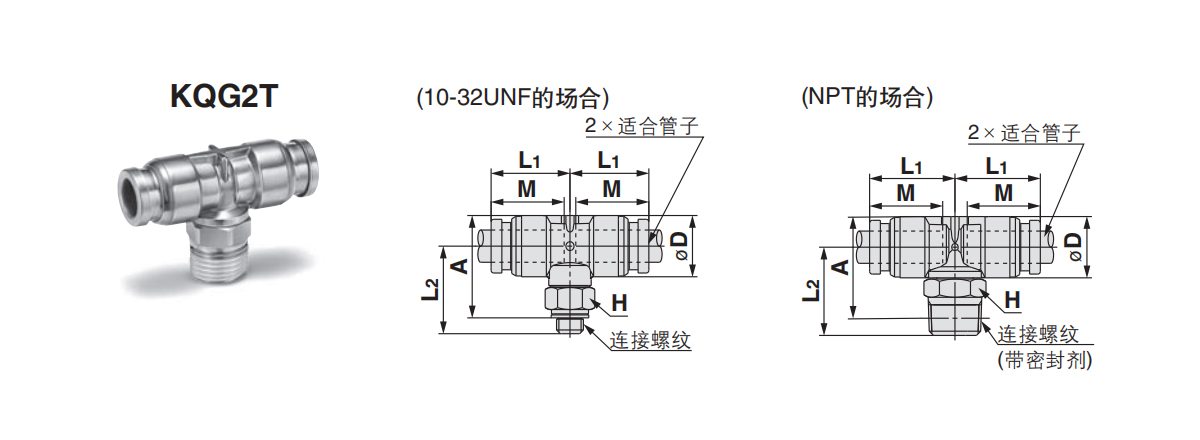

    T자형 관이음쇠 : KQG2T
    파이프에 적합
    외경 mm     		모델 주1)
    ØD     		L A Q M 켜짐 오오 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates the value when using FEP tubing.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

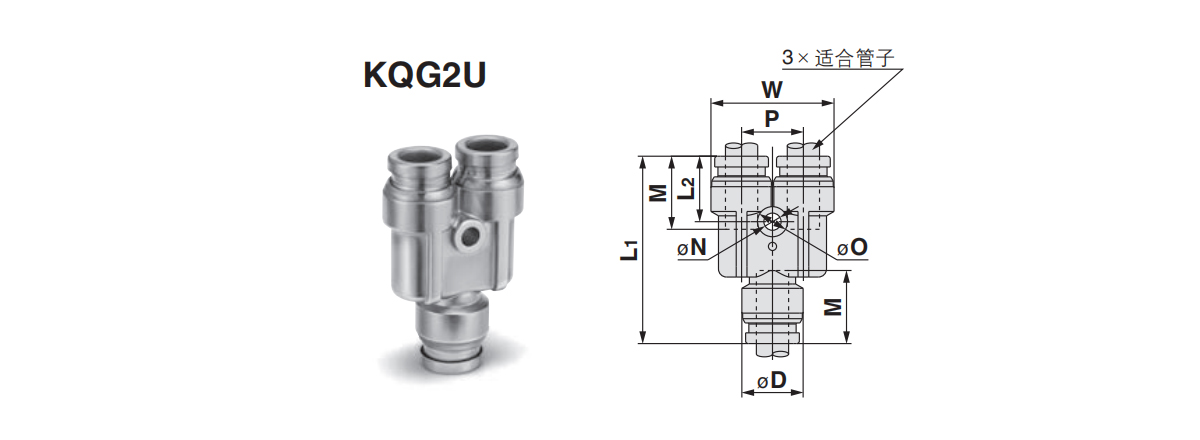

    Y자형 관이음쇠 : KQG2U
    파이프에 적합
    외경 mm     		모델 주1)
    ØD     		W L1 L2 P M ØN ØO 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates values when using FEP tubing.
    Ø16은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

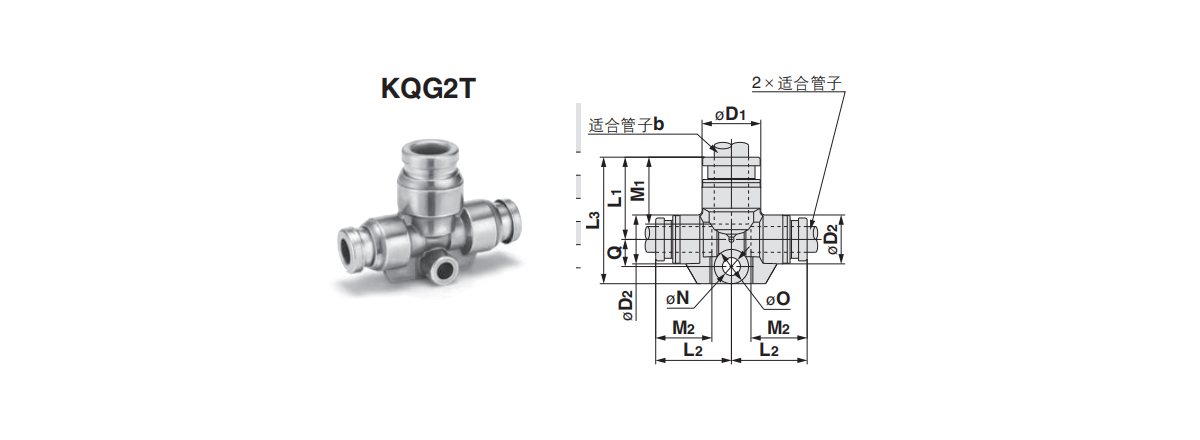

    이경 T형 파이프 조인트: KQG2T
    튜브에 적합
    밖 径 m m     		모델 주1)
    ØD1     		주1)
    ØD2     		L1 L2 L3 Q M1 M2 ØN ØO 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    주1) Ø D1 and Ø D2 indicate the maximum diameter.
    주2) Indicates the value when using FEP pipes.

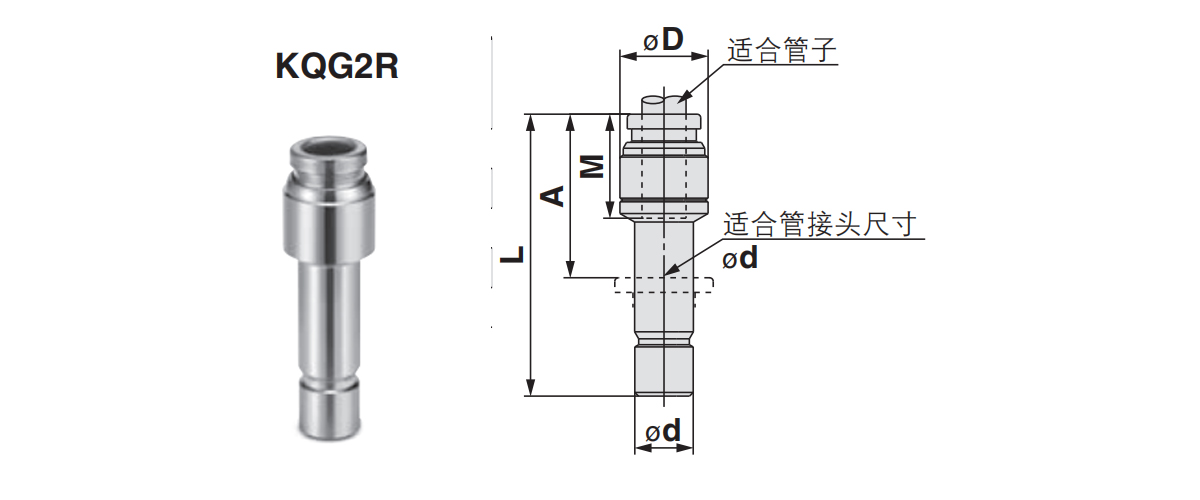

    리듀싱 파이프 피팅: KQG2R
    파이프에 적합
    외경 mm     		파이프 조인트에 적합 모델 ØD주1) L A M 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26.1  18.3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates the value when using FEP tubing.

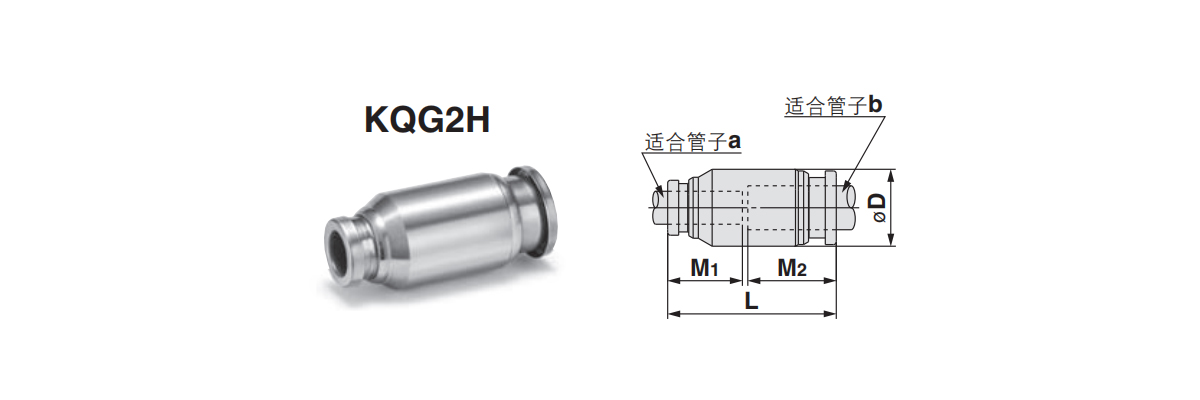

    직관 축소 : KQG2H
    파이프에 적합
    외경 mm     		모델 ØD주1) L M1 M2 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates the value when using FEP tubing.

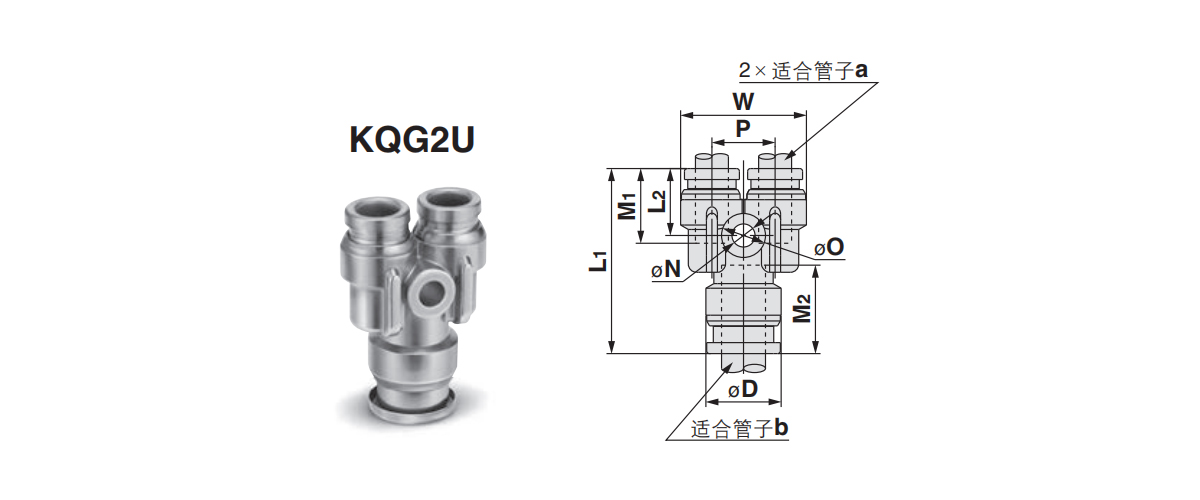

    이경 Y형 파이프 조인트 : KQG2U
    파이프에 적합
    외경 mm     		모델 주1)
    ØD     		L1 L2 P W M1 M2 ØN ØO 주2)
    유효 단면적 mm²     		품질 g
    a b
    Ø3.2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates the value when using FEP tubing.

    패널 장착 내부 스레드 직선형 커넥터: KQG2E
    파이프에 적합
    외경 mm     		연결 스레드
    RC     		모델 T
    (엠)     		육각형 반대편 L1 L2 장착 구멍 M 참고)
    유효 단면적 mm²     		품질 g
    H1 H2
    Ø3.2 1/4 KQG2E23-02 M10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 M14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 M15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 M18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 M20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 M27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    참고: 값은 FEP 튜빙에 대한 값을 나타냅니다.
    Ø16은 나일론 튜브만의 값을 나타냅니다.

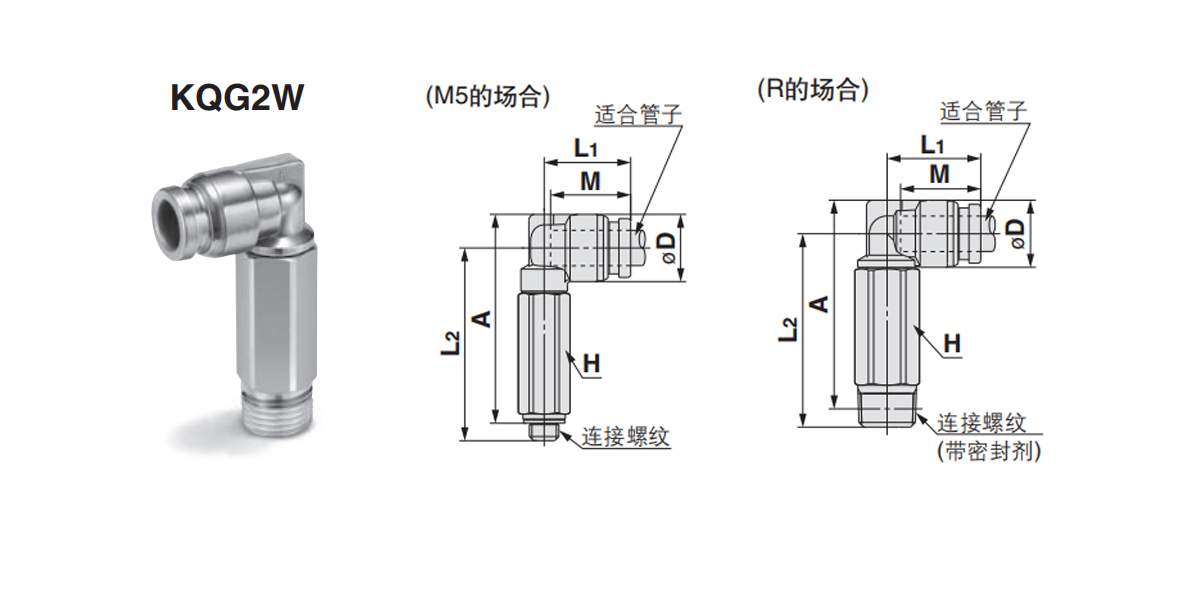

    확장 엘보: KQG2W
    파이프에 적합
    외경 mm     		연결 스레드
    알,엠     		모델 H
    (육각형 반대편)     		주1)
    ØD     		L1 L2 A※ M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 M5×0.8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 M5×0.8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 M5×0.8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R 나사를 조인 후의 참고 치수입니다.
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates values when using FEP tubes.
    Ø16은 나일론 튜브만을 사용한 경우의 값을 나타냅니다.

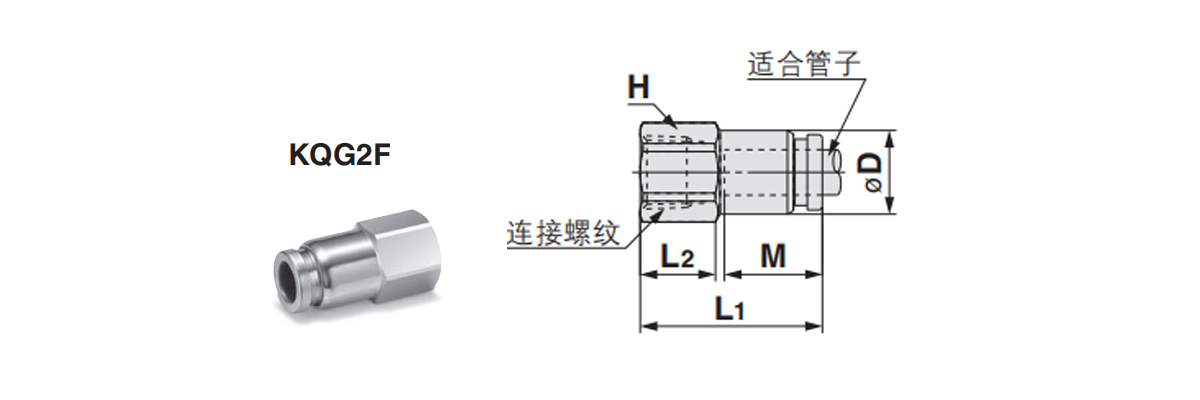

    암나사 스트레이트 커넥터: KQG2F
    파이프에 적합
    외경 mm     		연결 스레드
    RC     		모델 H
    (육각형 반대편)     		ØD주1) L1 L2 M 주2)
    유효 단면적 mm²     		품질 g
    Ø3.2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    주1) ØD는 최대 직경을 나타냅니다.
    주2) Indicates values when using FEP tubing.
    Ø16은 나일론 튜브만 사용한 경우의 값을 나타냅니다.

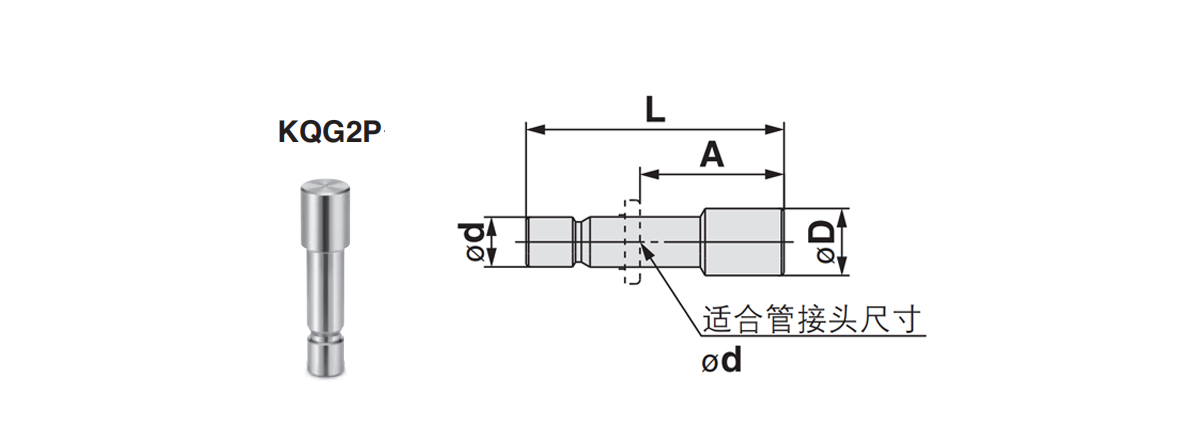

    플러그: KQG2P
    파이프 조인트에 적합
    치수 외경     		모델 ØD L A 품질 g
    Ø3.2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

관련 제품

블로그 및 뉴스

최신 뉴스 및
블로그

더 보기
  • 2026/09/21

    페일오픈과 페일클로즈: 공압 시스템에 적합한 밸브를 선택하는 방법
    직접적인 대답: 전력이 손실되면 실제로 어떤 일이 발생합니까? 공압 밸브가 제어 신호나 전력을 잃으면 현재 위치를 유지하지 못합니다. 미리 정해진 휴식 상태로 돌아갑니다. 그 휴식 상태는 다음 중 하나입니다. 페일오픈 또는 페일 클로즈 . A 페일오픈 에너지가 손실되면 밸...
    더 읽기
  • 2026/09/14

    공압 실린더 가이드: 자동화 유형, 선택 및 응용 | CKT
    공압 실린더 기본 사항: 먼저 알아야 할 사항 공압 실린더는 압축 공기 에너지를 선형 힘과 운동으로 변환하는 기계식 액추에이터입니다. 이는 자동화된 제조 시스템에서 가장 널리 사용되는 최종 제어 요소이며, 추정된 세계 시장 가치는 대략 2026년 기준 56억 달러 자동차, 포장, 식품 가공, 반도체 산업 전반에 걸쳐 연간 출하량은 8...
    더 읽기
  • 2026/09/07

    복동 실린더 가이드: 작동 원리, 유형, 선택 팁 및 FAQ
    정확하고 반복 가능한 선형 모션이 필요한 거의 모든 자동화 기계의 경우 복동 실린더 표준 선택입니다. 결론은 간단합니다. 확장 및 후퇴 방향 모두에서 제어된 힘이 필요한 경우 복동형 실린더가 단동형 실린더보다 유연성, 속도 제어 및 전반적인 공정 신뢰성 면에서 더 뛰어납니다. 작동 매체는 다르지만 공압 시스템과 유압 시스템 모두에 해당됩니다. ...
    더 읽기
  • 2026/08/31

    공압 실린더 배럴: 재질, 유형, 공차 및 선택 가이드
    공압 실린더 배럴은 실린더 품질이 실제로 살아있는 곳입니다. 공압 실린더 배럴에 대해 한 가지만 기억한다면 배럴은 공기 실린더의 압력 등급, 동작 부드러움 및 서비스 수명을 정의한다는 점을 기억하십시오. 피스톤은 내부에서 미끄러지고, 씰은 내부 벽에 닿으며, 모든 로드 사이클은 구조적 강성을 강조합니다. 원형도가 좋지 않은 배럴, 연마된 표면이 거칠거나...
    더 읽기

정품의 신뢰할 수 있는 품질은 자연스럽게 돋보입니다.

선택은 신뢰에서 오고, 협력은 정직에서 옵니다.

  • Q: 문의사항을 보낸 후 얼마나 빨리 답변을 받을 수 있나요?

    영업일 기준으로 문의 접수 후 24시간 이내에 답변을 드리겠습니다.

  • Q: 당신은 직접 제조업체입니까, 아니면 무역 회사입니까?

    우리는 제조업체이며 자체 국제 영업 부서를 보유하고 있습니다. 그래서 우리가 직접 생산하고 판매할 수 있습니다.

  • Q: 맞춤형 제품을 만들 수 있나요?

    예, 고객이 제공한 도면이나 샘플에 따라 제품을 개발하고 생산할 수 있습니다.

  • Q: 귀사는 제품 품질을 어떻게 보장합니까?

    우선, 각 공정 후에 검사를 실시합니다. 완제품에 대해서는 고객의 요구 사항과 국제 표준에 따라 100% 검사를 실시합니다.

  • Q: 귀사의 제품은 주로 어디로 수출됩니까?

    당사의 제품은 주로 독일, 미국, 덴마크 및 유럽과 북미의 12개 이상의 국가로 수출됩니다
