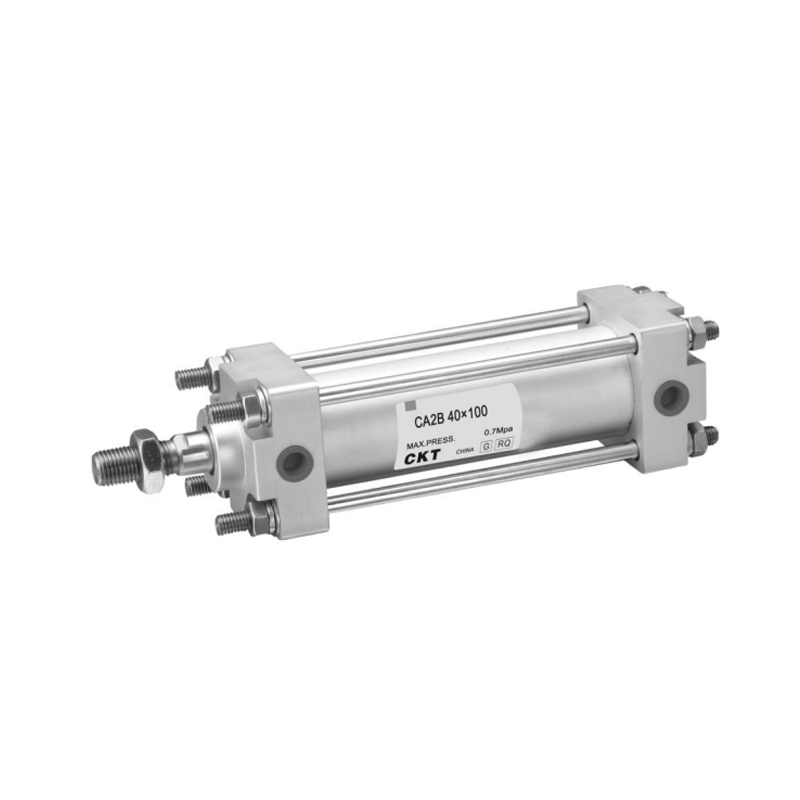

CA2 시리즈 표준 실린더
  • CA2 시리즈 표준 실린더
표준 실린더

CA2 시리즈 표준 실린더

1. CA1 시리즈에 비해 질량이 5~15% 정도 가볍습니다.
2. 완충 능력이 향상되고 피스톤 로드가 빠르게 늘어나지 않습니다.
3. 버퍼 밸브는 조정하기 쉽고 버퍼 밸브는 실린더 헤드 표면을 노출시키지 않습니다.
4. CA1 시리즈에 비해 흡수할 수 있는 운동에너지를 최대 30%까지 늘릴 수 있으며, 버퍼 씰의 수명도 약 5배 연장할 수 있습니다.
5. 피스톤 로드의 하향 굽힘량은 CA1 시리즈에 비해 약 5~10% 적습니다.
6. 설치 치수는 CA1 시리즈와 동일합니다.
7. 파이프 나사에는 Rc 외에 NPT 나사, G 나사도 있습니다.

이메일: manager@cktworld.com
다운로드
이전:이전 글이 없습니다
다음:SE 시리즈 표준 실린더(타이로드 없음형)

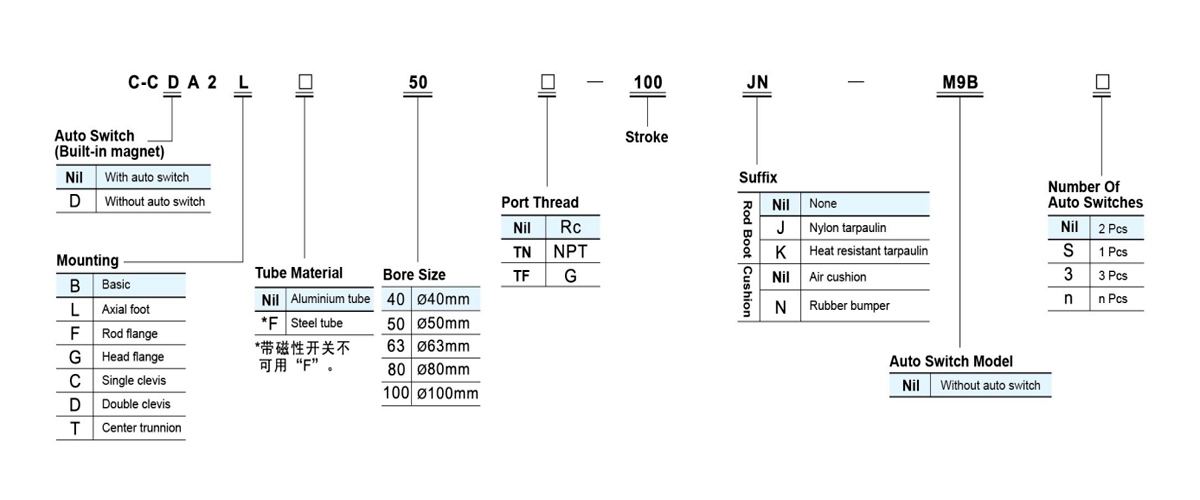

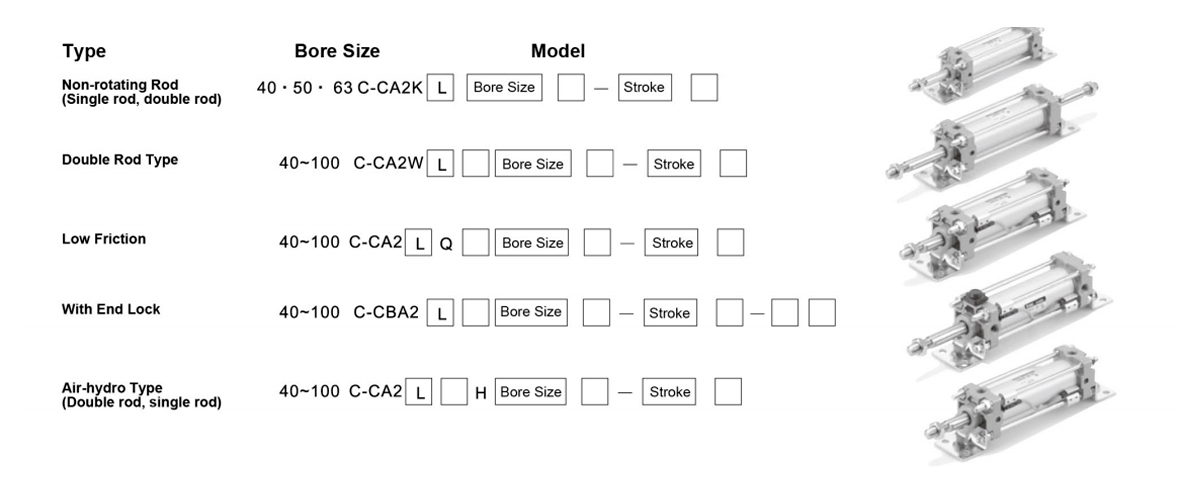

  • 내경(mm) 40 50 63 80 100
    작동 압력 범위 0.05~1.0MPa
    주변 및 유체 온도 오토스위치 없음:-10℃~70℃, 오토스위치 있음:-10℃~60℃
    작동 피스톤 속도 50~500mm/s
    쿠션 에어쿠션
    스트로크 길이 허용차(mm) ~250:1°,251~1000:14,1001~1500:1-8
    윤활 필요하지 않음
    접속구경(Rc) 45661 45724 45659

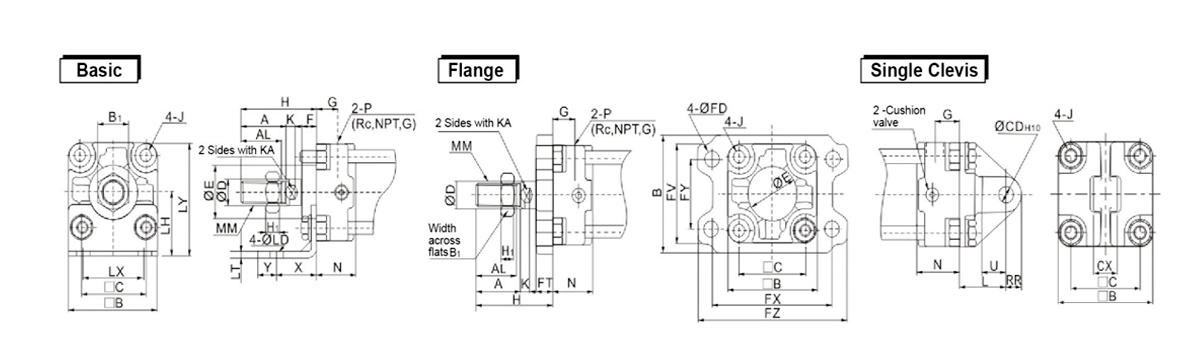

  • 보어
    크기

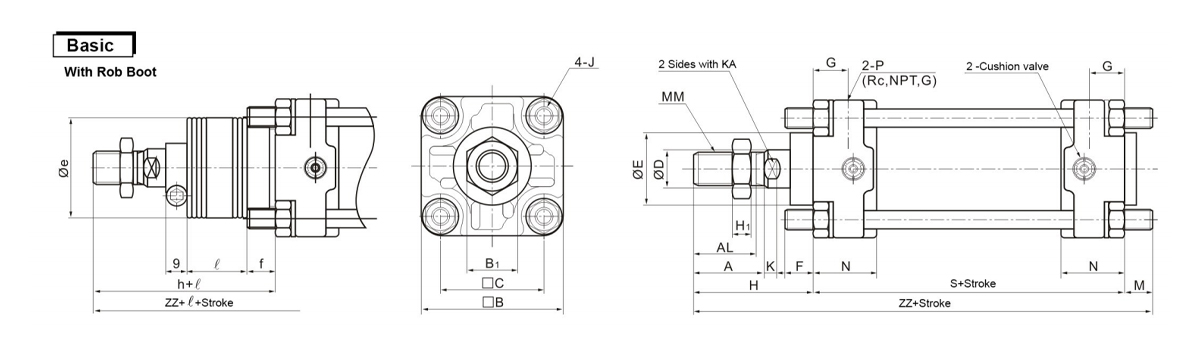

    (mm)     		스트로크 범위(mm) A 알 □B 지하 1층 □C D E F G H₁ J K 카 M MM N P S 로드 부트 없이 로드 부트 포함
    없이
    로드 부츠     		로드 부트 포함 H ZZ e f h ℓ ZZ
    40 ~500 20~500 30 27 60 22 44 16 32 10 15 8 M8×1.25 6 14 11 M14×1.5 27 45661 84 51 146 43 11.2 59 1/4 스트로크 154
    50 ~600 20~600 35 32 70 27 52 20 40 10 17 11 M8×1.25 7 18 11 M18×1.5 30 45724 90 58 159 52 11.2 66 1/4 스트로크 167
    63 ~600 20~600 35 32 85 27 64 20 40 10 17 11 M10×1.5 7 18 14 M18×1.5 31 45724 98 58 170 52 11.2 66 1/4 스트로크 178
    80 ~750 20~750 40 37 102 32 78 25 52 14 21 13 M12×1.75 10 22 17 M22×1.5 37 45659 116 71 204 65 12.5 80 1/4 스트로크 213
    100 ~750 20~750 40 37 116 41 92 30 52 14 21 16 M12×1.75 10 26 17 M26×1.5 40 45659 126 72 215 65 14 81 1/4 스트로크 224

    보어
    크기

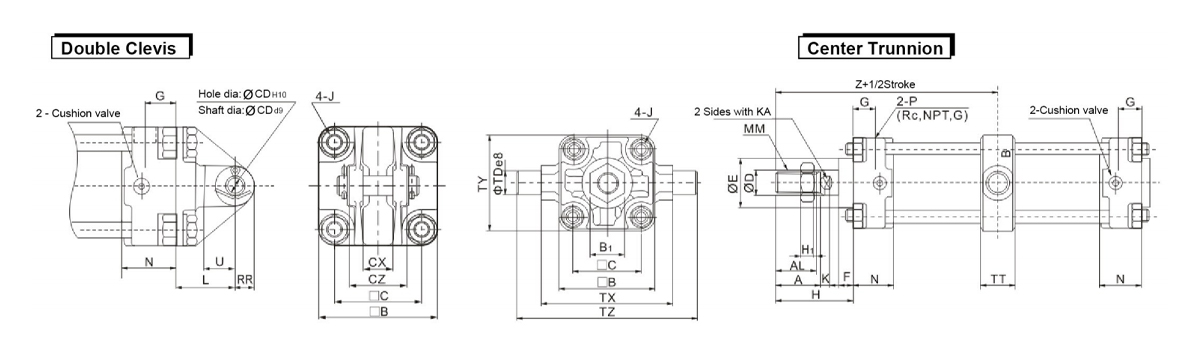

    (mm)     		발 발 단일 클레비스
    구성 요소 번호 엘에이치 LX 리 X Y LT LD 구성 요소 번호 FT FD B FV FX 회계연도 FZ 구성 요소 번호 CD U L ₩₩ CX
    40 CA2-L04 40 42 70 27 13 3.2 9 CA2-F04 12 9 71 60 80 42 100 CA2-C04 10 0.058 16 30 10 15 -0.1
    0 -0.3
    50 CA2-L05 45 50 80 27 13 3.2 9 CA2-F05 12 9 81 70 90 50 110 CA2-C05 12 0.058 19 35 12 15 -0.1
    0 -0.3
    63 CA2-L06 50 59 93 34 16 3.2 11.5 CA2-F06 15 11.5 101 86 105 59 130 CA2-C06 16 0.058 23 40 16 25 -0.1
    0 -0.3
    80 CA2-L08 65 76 116 44 16 4.5 13.5 CA2-F08 18 13.5 119 102 130 76 160 CA2-C08 20 0.058 28 48 20 31.5 -0.1
    0 -0.3
    100 CA2-L10 75 92 133 43 17 6 13.5 CA2-F10 18 13.5 133 116 150 92 180 CA2-C10 25 0.058 36 58 25 35.5 -0.1
    0 -0.3

    보어
    크기
    (mm)     		이중 클레비스 센터 트러니언
    구성 요소 번호 CD U L ₩₩ CX 체코 타이 TD 텍사스 TZ TT
    40 CA2-D04 10 0.058 16 30 10 15 0.1 29.5 62 15 -0.032 85 117 22 CA2-S04
    0 0.3 -0.059
    50 CA2-D05 12 0.07 19 35 12 18 0.1 38 74 15 -0.032 95 127 22 CA2-S05
    0 0.3 -0.059
    63 CA2-D06 16 0.07 23 40 16 25 0.1 49 90 28 -0.032 110 148 28 CA2-S06
    0 0.3 -0.059
    80 CA2-D08 20 0.084 28 48 20 31 0.1 61 110 25 -0.04 140 192 34 CA2-S08
    0 0.3 -0.073
    100 CA2-D10 25 0.084 36 58 25 35 0.1 64 130 25 -0.04 162 214 40 CA2-S10
    0 0.3 -0.073

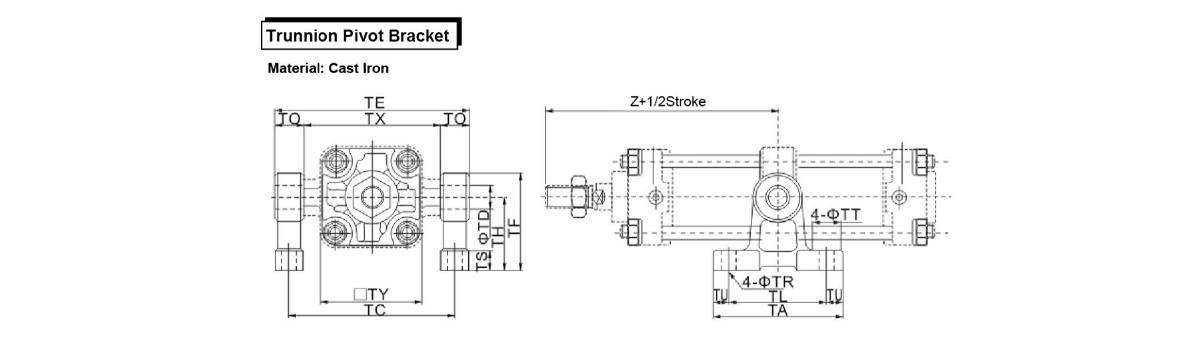

    모델 보어
    크기
    (mm)     		타 TL 화 TC 텍사스 테 받는 사람 TR TT TS 일 TF 타이 Z TD-H10
    (구멍)
    C-CA2-S04 40 80 60 10 102 85 119 17 9 17 12 45 60 62 93 15 -0.070
    0
    50 80 60 10 112 95 129 17 9 17 12 45 60 74 103 15 -0.070
    0
    C-CA2-S06 63 100 70 15 130 110 150 20 11 22 14 55 73 90 107 28 -0.070
    0
    C-CA2-S10 80 120 90 15 166 140 192 26 13.5 24 17 75 100 110 129 25 -0.084
    0
    100 120 90 15 188 162 214 26 13.5 24 17 75 100 130 135 25 -0.084
    0

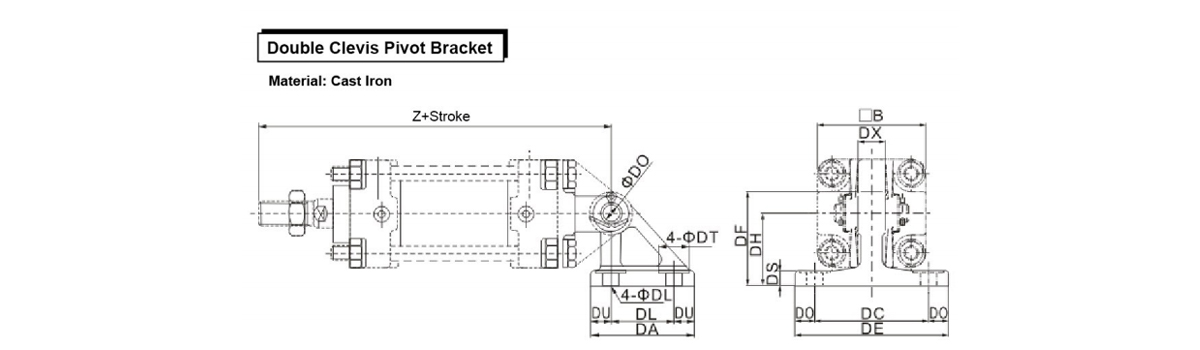

    모델 보어
    크기
    (mm)     		다 DL 두 DC DX 드 할 DR DT DS DH DF B Z TD-H10
    (구멍)
    C-CA2-B04 40 57 35 11 65 15 85 10 9 17 8 40 52 60 165 10 0.058
    0
    C-CA2-B05 50 57 35 11 65 18 85 10 9 17 8 40 52 70 183 12 0.070
    0
    C-CA2-B06 63 67 40 13.5 80 25 105 12.5 11 22 10 50 66 85 196 16 0.070
    0
    C-CA2-B08 80 93 60 16.5 100 31.5 130 15 13.5 24 12 65 90 102 235 20 0.084
    0
    C-CA2-B10 100 93 60 16.5 100 35.5 130 15 13.5 24 12 65 90 116 256 25 0.084
    0

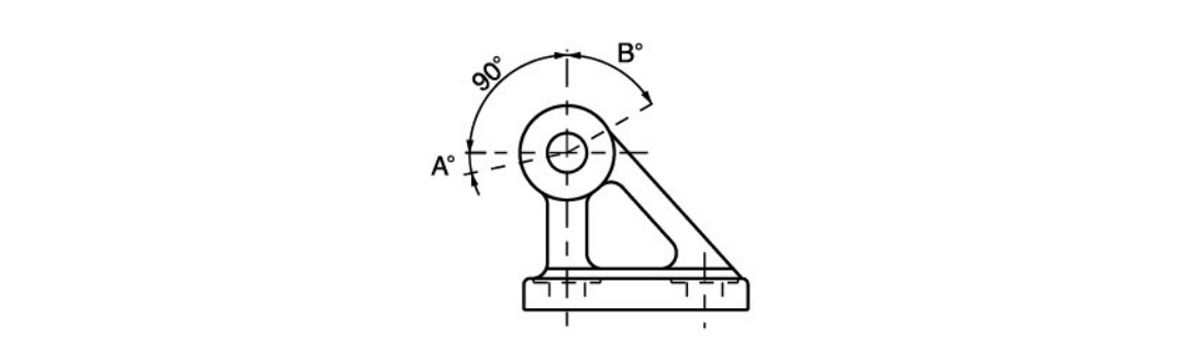

    회전 각도
    보어 Size(mm) A° B° A° B° 90°
    40
    100     		12° 60° 162°

    재질:주조    철
    모델 적용 내경

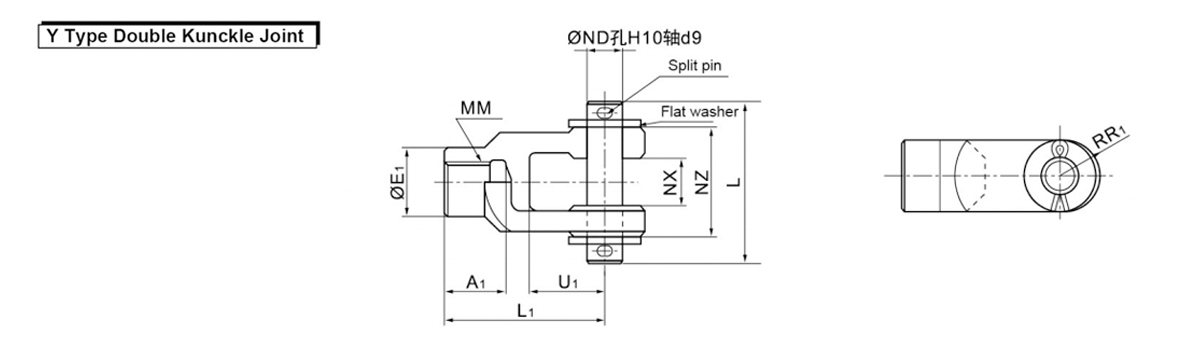

    (mm)     		A1 E1 L1 MM ₩₩1 U1 ND NX 뉴질랜드 L 분할 핀 크기 평와셔 크기
    Y-04D 40 22 24 55 M14×1.5 13 25 12 16 0.3 38 55.5 Ø3×180ℓ 광택 라운드 12
    0.1
    Y-05D 50·63 27 28 60 M18×1.5 15 27 12 16 0.3 38 55.5 Ø3×180ℓ 광택 라운드 12
    0.1
    Y-08D 80 37 36 71 M22×1.5 19 28 18 28 0.3 55 76.5 Ø4×250ℓ 폴리싱된 라운드 18
    0.1
    Y-10D 100 37 40 83 M26×1.5 21 38 20 30 0.3 61 83 Ø4×300ℓ 광택 라운드 20
    0.1
    *핀, 스플릿 핀, 플랫 와셔가 포함된 팔꿈치 조인트.

    재질: 탄소   강철

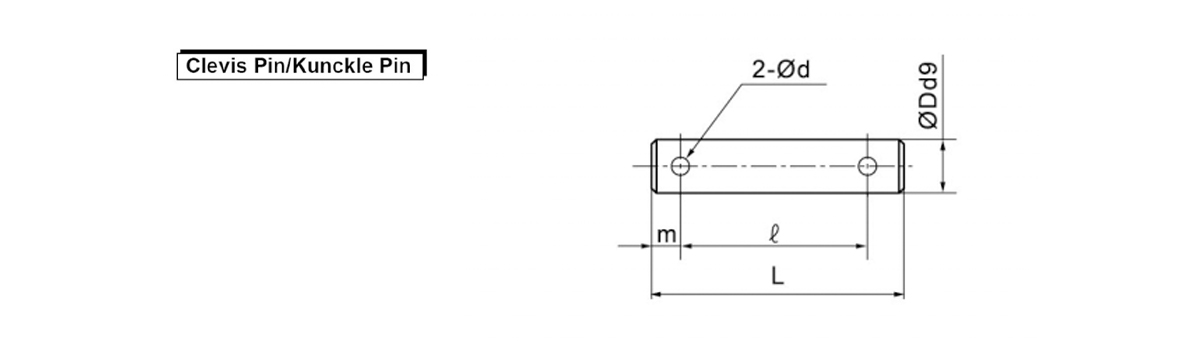

    모델 적용 내경(mm) Dd9 L ℓ m d
    드릴
    통해     		분할 핀 포함 평와셔 포함
    클레비스 쿤클
    CDP-2A 40 - 10 -0.040 46 38 4 3 Ø3×180ℓ 광택 라운드 10
    -0.076 46
    CDP-3A 50 40 ·50·63 12 -0.050 55.5 47.5 4 3 Ø3×180ℓ 광택 라운드 12
    -0.093
    CDP-4A 63 - 16 -0.050 71 61 5 4 Ø4×250ℓ 폴리싱된 라운드 16
    -0.093
    CDP-5A - 80 18 -0.050 76.5 66.5 5 4 Ø4×250ℓ 폴리싱된 라운드 18
    -0.093
    CDP-6A 80 100 20 -0.065 83 73 5 4 Ø4×300ℓ 광택 라운드 20
    -0.117
    CDP-7A 100 - 25 -0.065 88 78 5 4 Ø4×360ℓ 폴리싱된 라운드 24
    -0.117

    재질 : 쾌삭 유황강
    모델 적용 가능

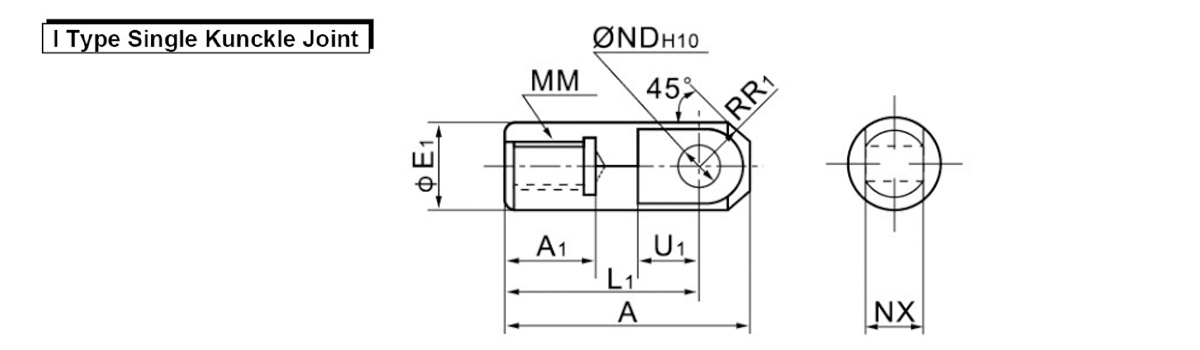

    보어 Size     		A A₁ E1 L1 MM R₁ U1 NDH10 NX
    I-04A 40 69 22 24 55 M14×1.5 15.5 20 120°.070 0.070 0.672257 -0.1
    0 -0.3
    I-05A 50·63 74 27 28 60 M18×1.5 15.5 20 128°-070 0.070 0.666701 -0.1
    0 -0.3
    I-08A 80 91 37 36 71 M22×1.5 22.5 26 180.07 0.070 280:3 -0.1
    0 -0.3
    I-10A 100 105 37 40 83 M26×1.5 24.5 28 2080.084 0.084 30°:3 -0.1
    0 -0.3

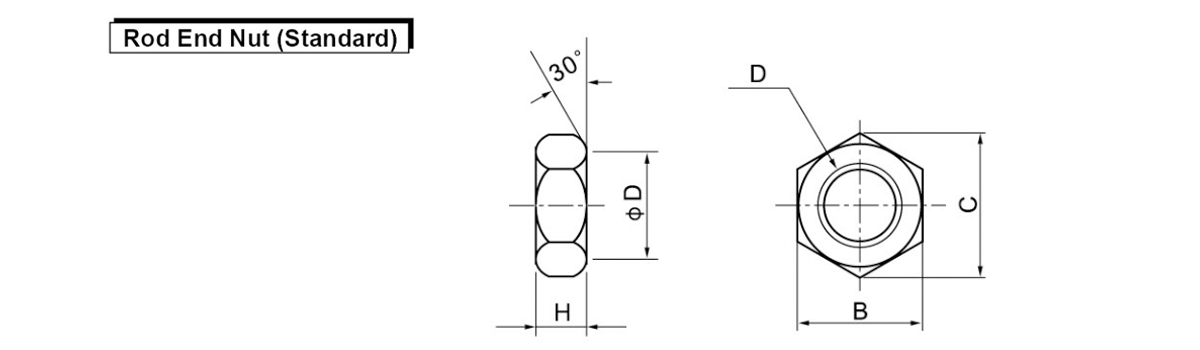

    자료:압연 강철
    모델 적용 가능
    보어 Size     		d H B C D
    NT-04 40 M14×1.5 8 22 25.4 21
    NT-05 50·63 M18×1.5 11 27 31.2 26
    NT-08 80 M22×1.5 13 32 37 31
    NT-10 100 M26×1.5 16 41 47.3 39
