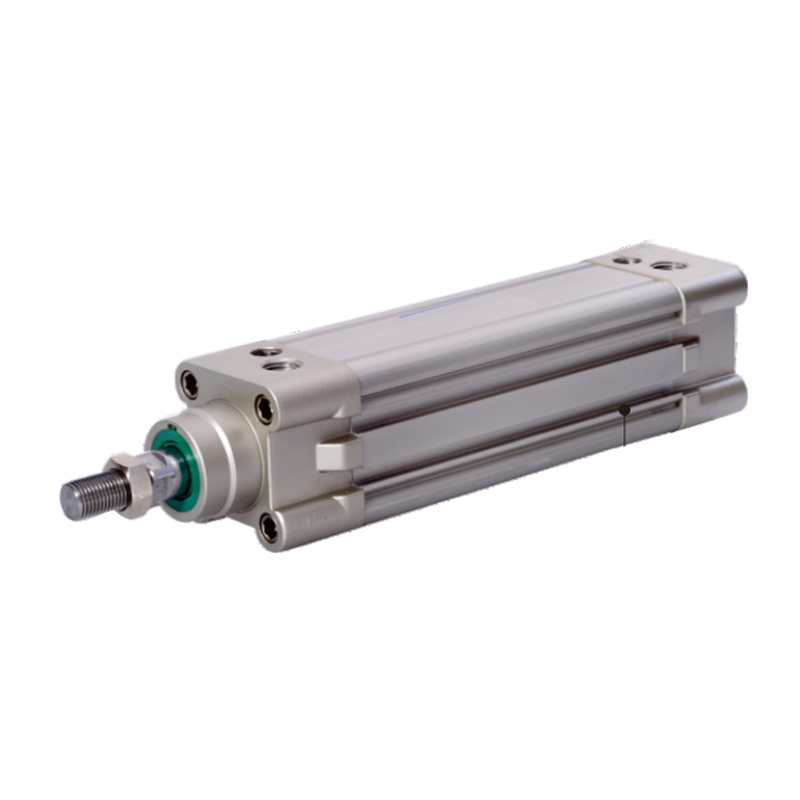

1. 피스톤 씰은 컴팩트한 크기와 오일 저장 기능을 갖춘 특수한 형태의 양방향 씰링 구조를 채택합니다.
2. 정연한 알루미늄 관, 동점 막대 없음, 좋은 부식 방지 성과;
3. 실린더 버퍼 조정이 안정적입니다.
4. 다양한 사양의 실린더 및 실린더 설치 액세서리를 고객이 선택할 수 있습니다.
| 내경(mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 작동 모드 | 왕복식 | |||||||
| 작동 매체 | 공기(40μm 필터를 통해 필터링됨) | |||||||

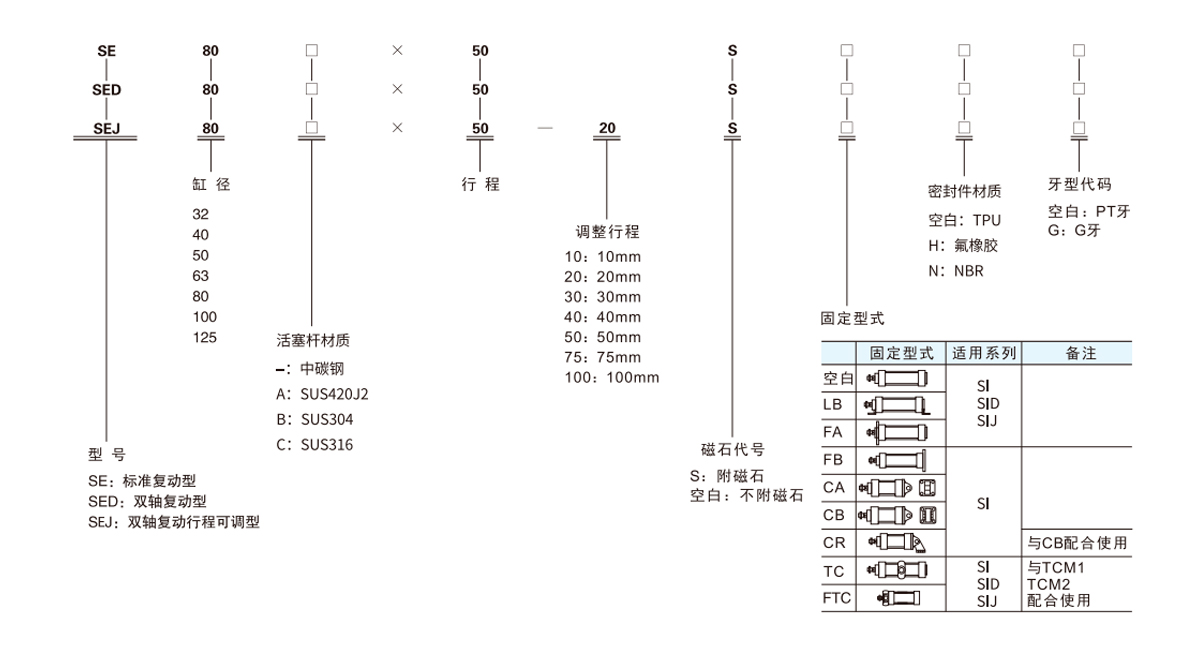

| 고정형 | SE 시리즈 | 기본형 FA FB CA CB CR LB TC TCM1 TCM2 FTC | ||||||
| SE D, SE J 시리즈 | 기본형 FA LB TC TCM1 TCM2 FTC | |||||||
| 사용압력범위 | 0.15~1.0MPa(22~145psi)(1.5~10.0bar) | |||||||
| 압력 저항 보장 | 1.5MPa(215psi)(15bar) | |||||||
| 작동 온도 °C | -20~70 | |||||||
| 작동 속도 범위 mm/s | 30~800 | 30~500 | ||||||
| 여행 허용 범위 | 0~250 60251~1000 151001~1500 20 | |||||||
| 버퍼 유형 | 조정 가능한 버퍼 | |||||||
| 버퍼 스트로크 mm | 27 | 30 | 36 | 40 | ||||
| *테이크오버 직경 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | ||||
| *연결에는 NPT 및 G 나사 유형을 사용할 수 있습니다. | ||||||||

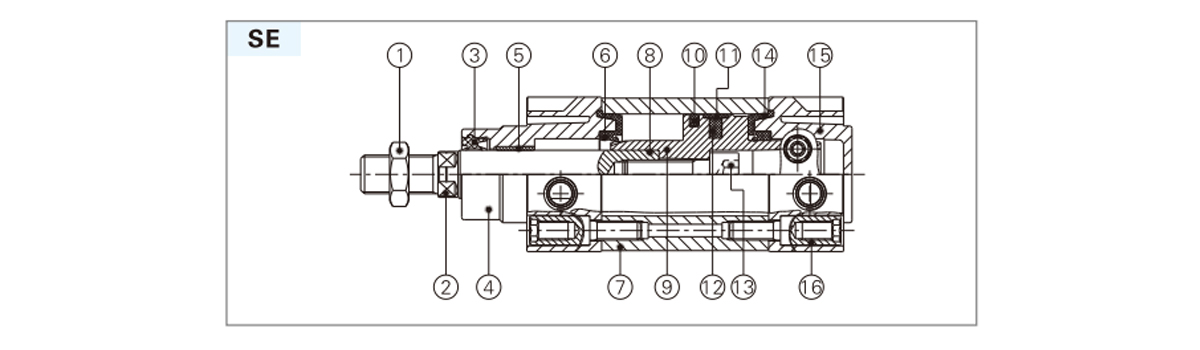

| 이름 | 소재 | 이름 | 소재 | ||
| 1 | 너트 | 탄소강/스테인리스강 | 9 | 피스톤 | 알루미늄 합금 |
| 2 | 피스톤 rod | S45C 경질 크롬 도금 연삭 로드 | 10 | 피스톤 O-ring | TPU |
| 스테인레스 스틸 | 내마모성 소재 | ||||
| 3 | 전면 커버 O-링 | TPU | 11 | 웨어링 | 플라스틱(Φ100 이하) |
| 4 | 앞표지 | 알루미늄 합금 | 12 | 자석 | 고무(기타) |
| 5 | 부싱 | 내마모성 소재 | 13 | 육각 소켓 볼트 | 탄소강 |
| 6 | 버퍼 O-링 | TPU | 14 | 버퍼 씰 패드 | TPU |
| 7 | 실린더 본체 | 알루미늄 합금 | 15 | 뒷표지 | 알루미늄 합금 |
| 8 | 피스톤 rod O-ring | NBR | 16 | 지지 너트 | 탄소강/스테인리스강 |

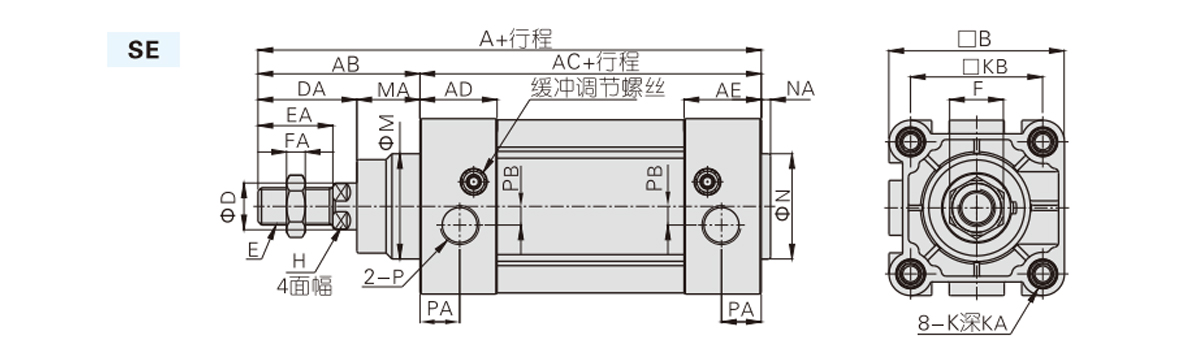

| 실린더 직경/기호 | A | AB | 교류 | 광고 | AE | B | D | 다 | E | EA | F | FA | M | 석사 | H | K | 카 | KB | N | 해당 없음 | P | PA | PB |
| 32 | 142 | 48 | 94 | 27.5 | 27.5 | 46.5 | 12 | 29 | M10×1.25 | 22 | 17 | 6 | 30 | 19 | 10 | M6 | 16 | 32.5 | 30 | 3 | PT1/8 | 13.5 | 6 |
| 40 | 159 | 54 | 105 | 32 | 32 | 54 | 16 | 33 | M²2×1.25 | 24 | 17 | 7 | 35 | 21 | 13 | M6 | 17 | 38 | 35 | 3.5 | PT1/4 | 17.5 | 6 |
| 50 | 175 | 69 | 106 | 31 | 31 | 64 | 20 | 42 | M16×1.5 | 32 | 23 | 8 | 40 | 27 | 17 | M8 | 17 | 46.5 | 40 | 3.5 | PT1/4 | 14 | 8 |
| 63 | 190 | 69 | 121 | 33 | 33 | 75 | 20 | 42 | M16×1.5 | 32 | 23 | 8 | 45 | 27 | 17 | M8 | 17 | 56.5 | 45 | 4 | PT3/8 | 17 | 8 |
| 80 | 214 | 86 | 128 | 33 | 33 | 93 | 25 | 53 | M20×1.5 | 40 | 26 | 10 | 45 | 33 | 22 | M10 | 19 | 72 | 45 | 4 | PT3/8 | 16.5 | 8 |
| 100 | 229 | 91 | 138 | 37 | 37 | 110 | 25 | 55 | M20×1.5 | 40 | 26 | 10 | 55 | 36 | 22 | M10 | 19 | 89 | 55 | 4 | PT1/2 | 19.5 | 10 |
| 125 | 279 | 119 | 160 | 46 | 46 | 134 | 32 | 74 | M27×2.0 | 54 | 41 | 13.5 | 60 | 45 | 27 | M12 | 22 | 110 | 60 | 4 | PT1/2 | 23 | 11 |
| 주: 자석형과 비자성형의 치수는 동일합니다. | |||||||||||||||||||||||
| 실린더 직경/기호 | A | AB | 교류 | 다 | DB | E | FA | |
| 规格代号 | SED | SEJ | ||||||
| 32 | 190 | 188 | 48 | 94 | 29 | 27 | M10X1.25 | 6 |
| 40 | 213 | 208 | 54 | 105 | 33 | 28 | M12X1.25 | 7 |
| 50 | 244 | 231 | 69 | 106 | 42 | 29 | M16X1.5 | 8 |
| 63 | 259 | 246 | 69 | 121 | 42 | 29 | M16X1.5 | 8 |
| 80 | 300 | 282.5 | 86 | 128 | 53 | 35.5 | M20X1.5 | 10 |
| 100 | 320 | 300.5 | 91 | 138 | 55 | 35.5 | M20X1.5 | 10 |
| 125 | 398 | 366.5 | 119 | 160 | 74 | 42.5 | M27X2.0 | 13.5 |
| 주: 자성형과 비자성형의 치수는 동일합니다. 지정되지 않은 치수는 SI 표준형과 동일합니다. | ||||||||
