SDA 시리즈 얇은 실린더 공급업체

홈 / 제품 / 에어 실린더 / 얇은 실린더 / SDA 시리즈 얇은 실린더

SDA 시리즈 얇은 실린더 SDA 시리즈 얇은 실린더 SDA 시리즈 얇은 실린더 SDA 시리즈 얇은 실린더 SDA 시리즈 얇은 실린더
  • SDA 시리즈 얇은 실린더
  • SDA 시리즈 얇은 실린더
  • SDA 시리즈 얇은 실린더
  • SDA 시리즈 얇은 실린더
  • SDA 시리즈 얇은 실린더
얇은 실린더

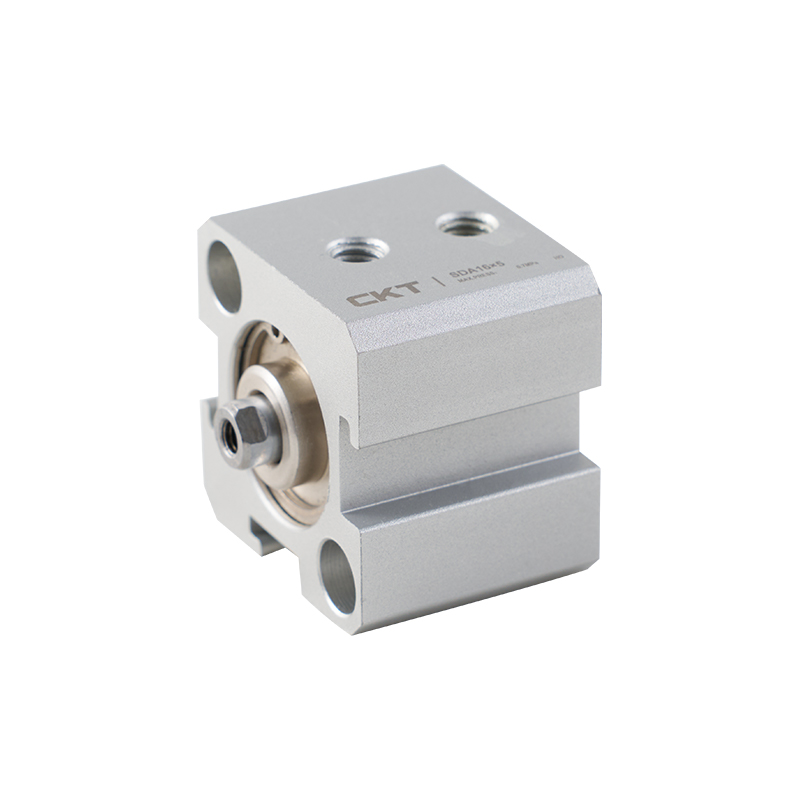

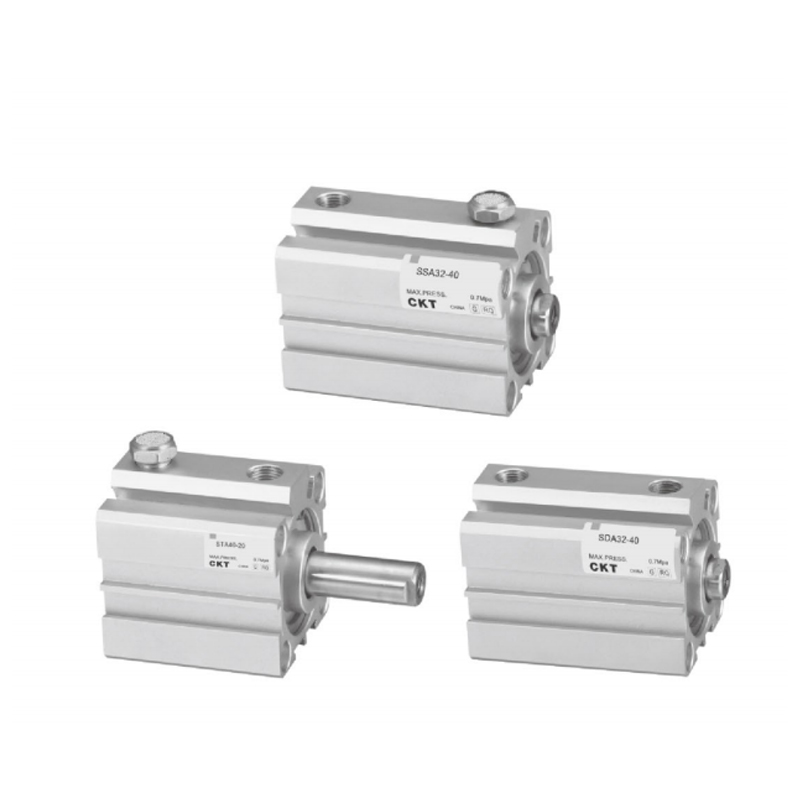

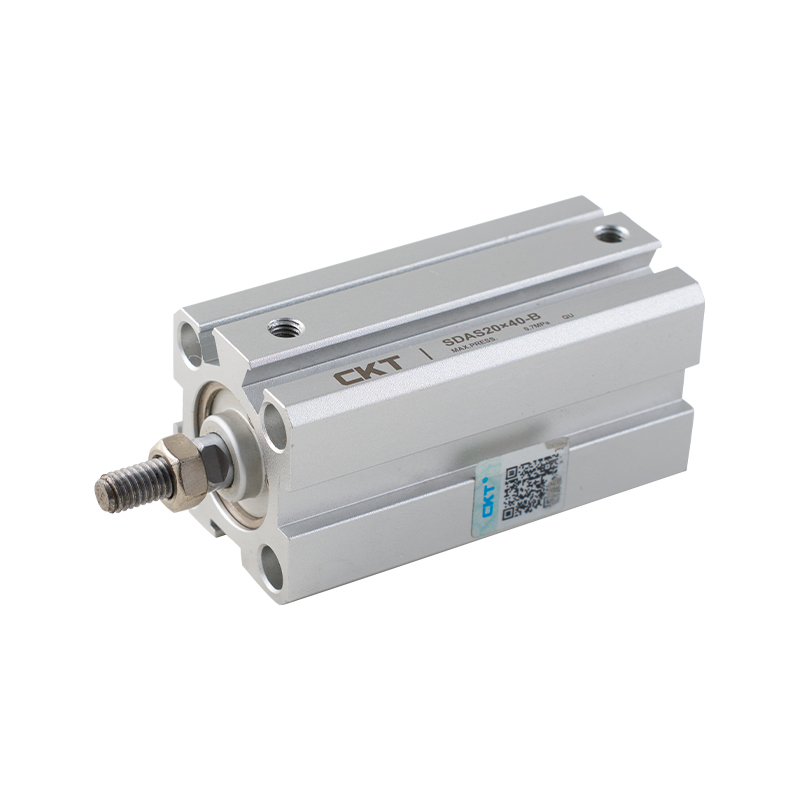

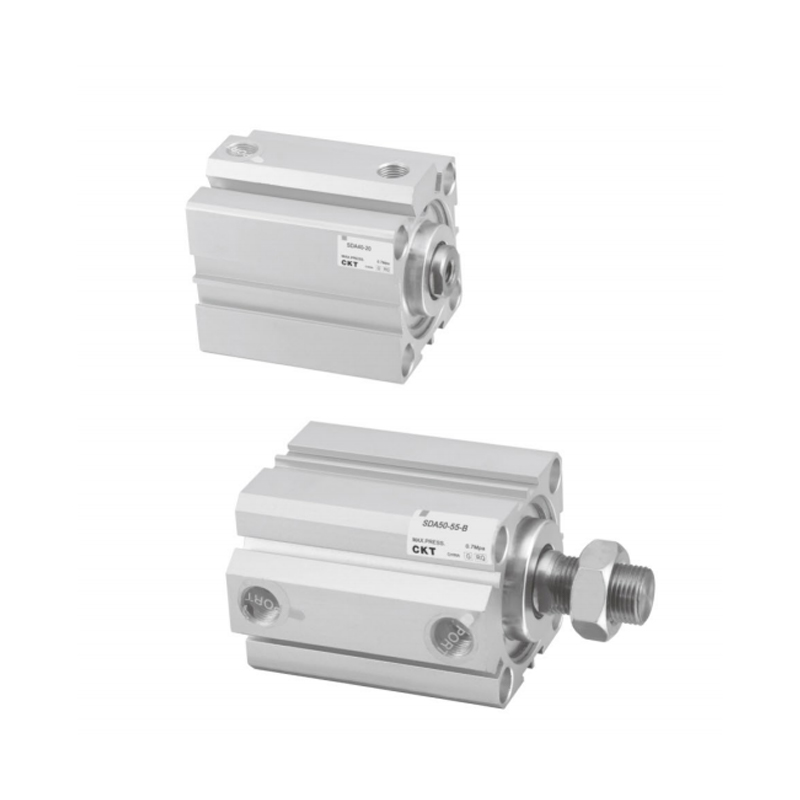

SDA 시리즈 얇은 실린더

얇고 가벼운
기존의 운동 정도와 제품 수명을 유지하면서 전체 길이가 일반 실린더의 1/2~1/3에 불과합니다. 얇고 가벼운 특성을 활용한 제품입니다.


설치가 용이함
임베디드 설치 방법에서는 공간 절약 요구 사항을 충족하기 위해 액세서리가 필요하지 않습니다.


유지 관리가 용이함
디자인은 설치, 분해 및 유지 관리가 편리한 간단한 조립 방법을 채택합니다.


자기 스위치
조립 홈은 본체 주변에 마련되어 있어 자석 스위치의 설치 및 고정, 위치 조정이 매우 간단합니다.

이메일: manager@cktworld.com
다운로드
이전:SDAD 시리즈 박형 이중축 복동 실린더
다음:CQS 시리즈 새로운 얇은 실린더

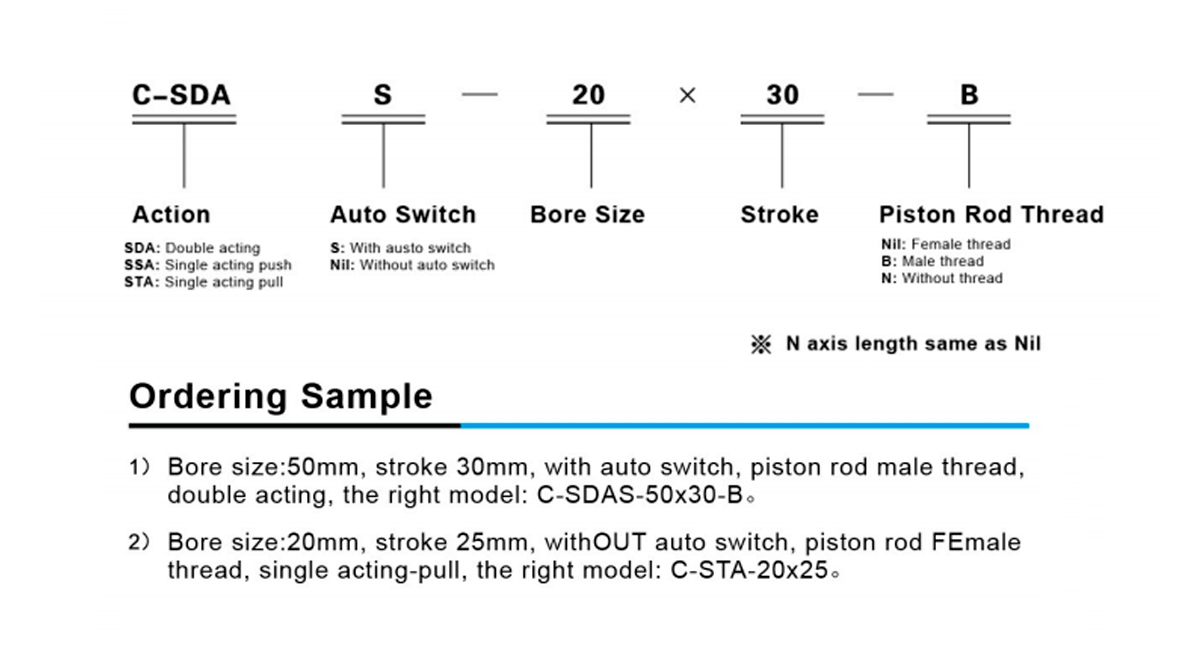

  • 보어 크기(mm) 12 16 20 25 32 40 50 63 80 100
    액션 복동
    단동 푸시               단동 푸시               단동 푸시 -
    유체 공기
    운영 중
    압력 범위
    kgf/cm²     		복동식 1~9
    단동 2~9 -
    내압력 kgf/cm² 13.5
    운영 중 Temperature Range℃ -5~70
    운영 중 Speed
    범위    mm/s     		복동식 30~500
    단동 50~500
    쿠션 범퍼패드
    포트 크기 M5×0.8 PT1/8 PT1/4 PT3/8

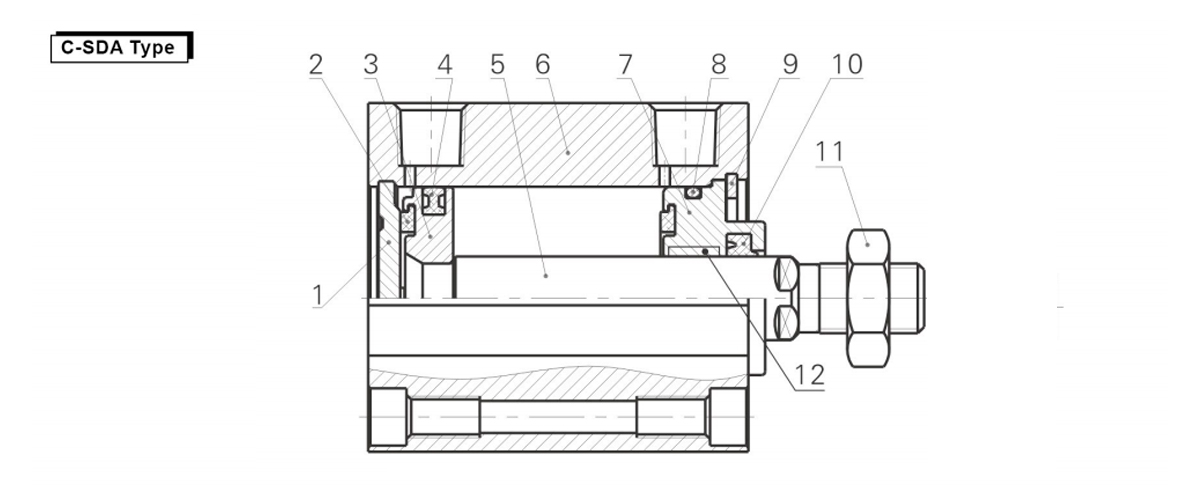

  • 품목 이름 소재 품목 이름 소재
    1 뒷표지 6060-T5 2 피스톤 범퍼 패드 PU
    3 피스톤 6061-T6 4 더블 O형 피스톤 NBR
    5 피스톤 rod 중탄소강(경질크롬도금) 6 본체 6063-T5
    7 앞표지 60611-T6 8 앞표지 O ring NBR
    9 C형 점프링 스프링강 10 앞표지 seal ring NBR
    11 견과류 탄소강 12 부싱 내마모성 재료

    교체   부품/씰   링
    품목 이름 소재 구성요소
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 로드 씰 링 NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 PDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 피스톤 seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 전면 커버 O링 Ø12×1.5 Ø16×1.5 Ø17×1.8 Ø22×1.8 Ø27×1.8 Ø36×1.8 Ø47×1.8 Ø59×1.8 Ø75×1.8 Ø95×1.8
    씰 링 모델 C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

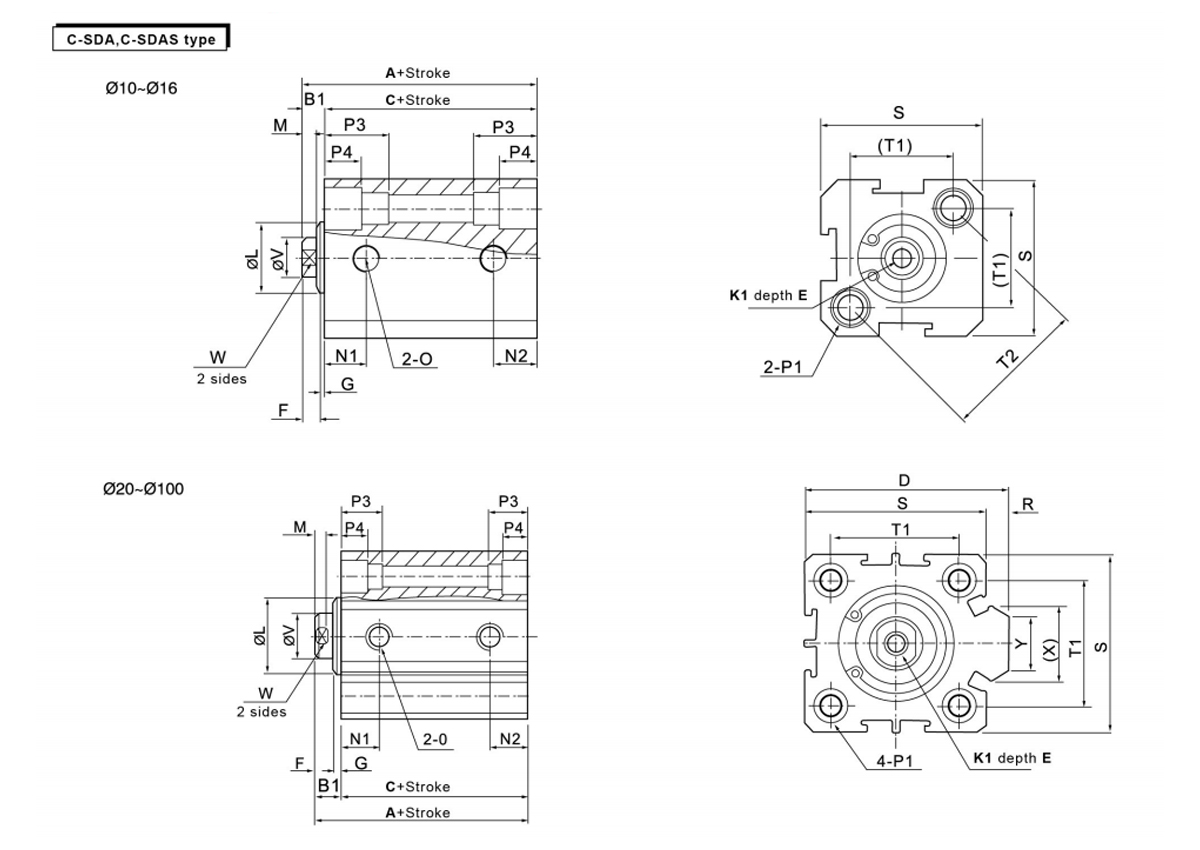

    양식 표준 오토스위치 부착 지하 1층 D E F G K1 L M N1 N2
    내경/IS 기호 A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0.5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0.7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0.8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1.25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1.5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1.5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1.5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1.5 55 4 16 20.5 16 20.5

    내경/IS 기호 O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 양면: Φ6.5나사 M5×0.8 관통구멍: Φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 양면: Φ6.5나사 M5×0.8 관통구멍: Φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 양면: Φ6.5나사 M5×0.8 관통구멍: Φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 양면: Φ8.2 나사 M6×1.0 관통 구멍: Φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 양면: Φ8.2 나사 M6×1.0 관통 구멍: Φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 양면: Φ10 나사 M8×1.25 관통 구멍: Φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 양면: Φ11나사 M8×1.25 관통구멍: Φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 양면: Φ11나사 M8×1.25 관통구멍: Φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 양면: Φ14나사 M12×1.75 관통구멍: Φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 양면: Ø17.5 나사 M14x2 관통 구멍: Ø11.3 30 13 10 114 90 - 32 27 35 260

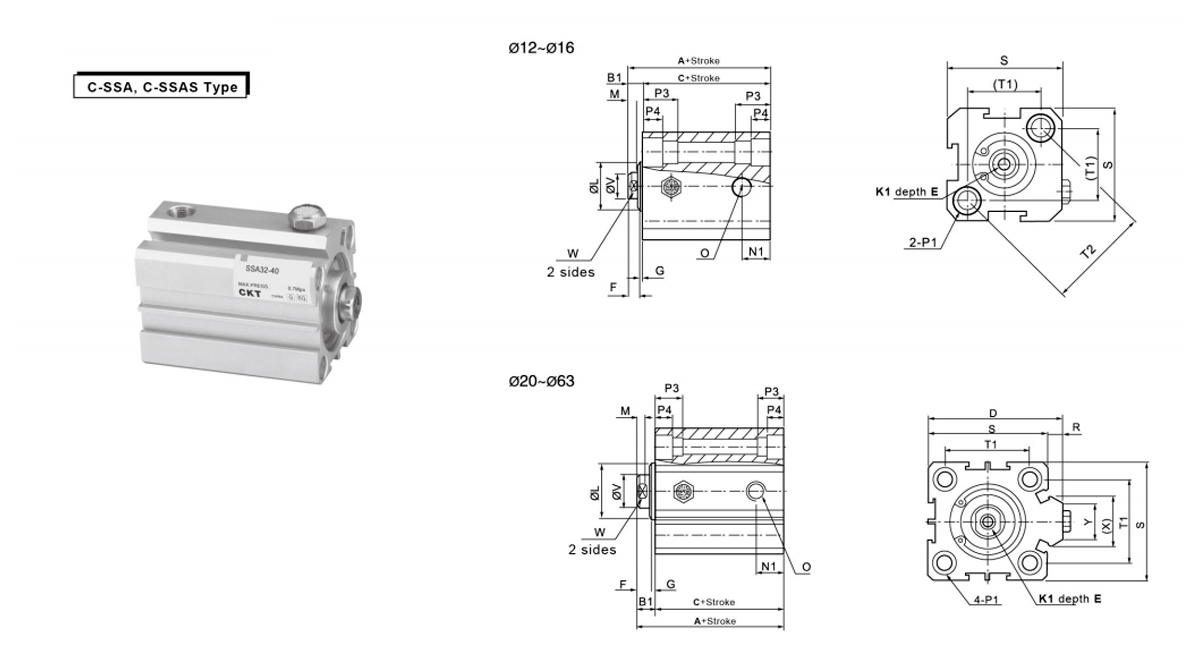

    양식 자동 스위치 없음 자동 스위치 포함 지하 1층 D E F G K1 L M N1
    내경/IS 기호 A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0.5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0.5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 11

    내경/IS 기호 O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 양면: Φ6.5 나사산 M5×0.8 관통 구멍: Φ4.2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0.8 양면: Φ6.5 나사산 M5×0.8 관통 구멍: Φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 양면: Φ6.5 나사산 M5×0.8 관통 구멍: Φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 양면: Φ8.2 나사산 M6×1.0 관통 구멍: Φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 양면: Φ8.2 나사산 M6×1.0 관통 구멍: Φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 양면: Φ10 나사 M8×1.25 관통 구멍: Φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 양면: Φ11 나사 M8×1.25 관통 구멍: Φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 양면: Φ11 나사 M8×1.25 관통 구멍: Φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20

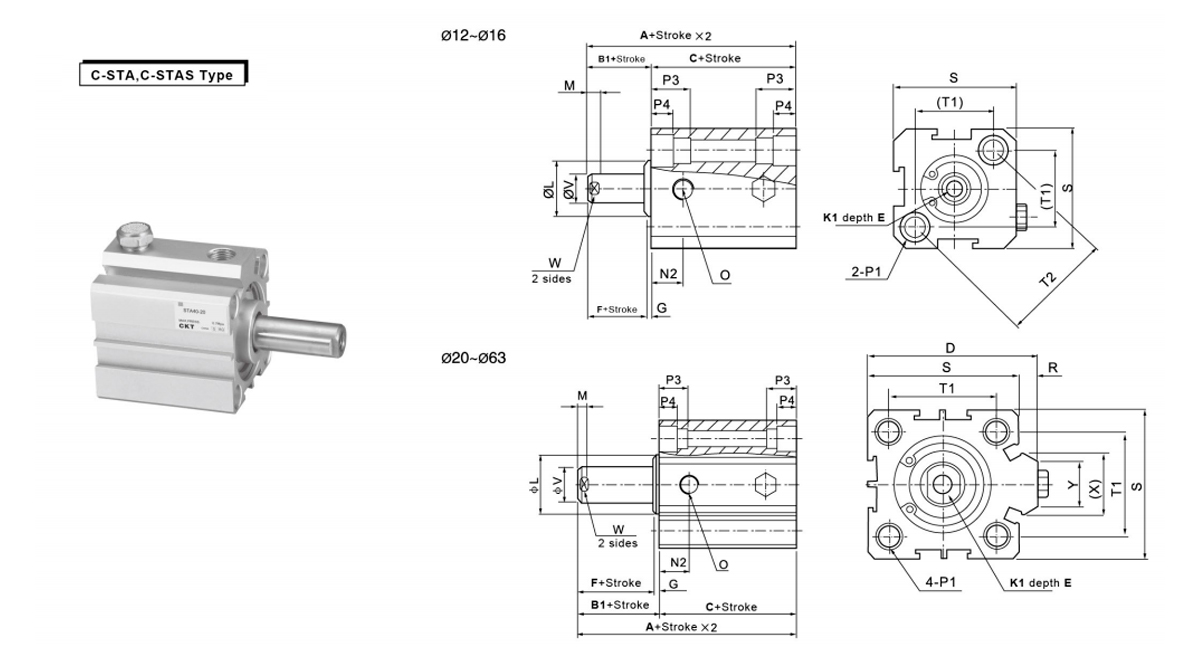

    양식 자동 스위치 없음 자동 스위치 포함 지하 1층 D E F G K1 L M N2
    내경/IS 기호 A C A C
    뇌졸중 ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0.5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0.5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0.7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0.8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1.25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1.5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1.5 40 3 12
    내경/IS 기호 O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 양면: Φ6.5나사 M5×0.8 관통구멍: Φ4.2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0.8 양면: Φ6.5나사 M5×0.8 관통구멍: Φ4.2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0.8 양면: Φ6.5나사 M5×0.8 관통구멍: Φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 양면: Φ8.2 나사 M6×1.0 관통 구멍: Φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 양면: Φ8.2 나사 M6×1.0 관통 구멍: Φ4.6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 양면: Φ10 나사 M8×1.25 관통 구멍: Φ6.5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 양면: Φ11나사 M8×1.25 관통구멍: Φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 양면: Φ11나사 M8×1.25 관통구멍: Φ6.5 25 8.5 9.5 75 60 20 17 28.7 20

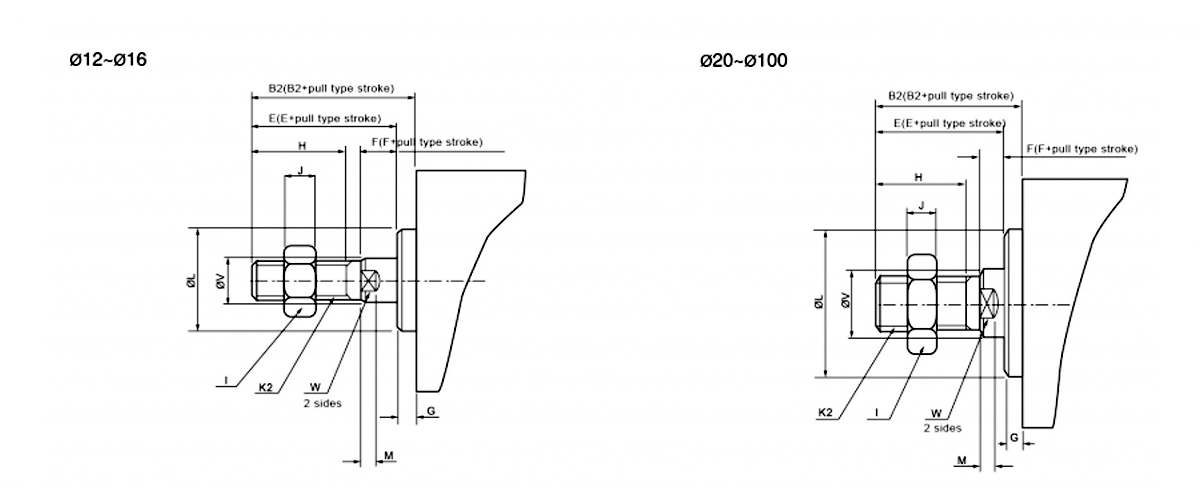

    내경/IS 기호 지하 2층 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0.8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0.8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1.0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1.25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1.25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1.5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1.5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1.5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1.5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1.5 55 4 32 27
