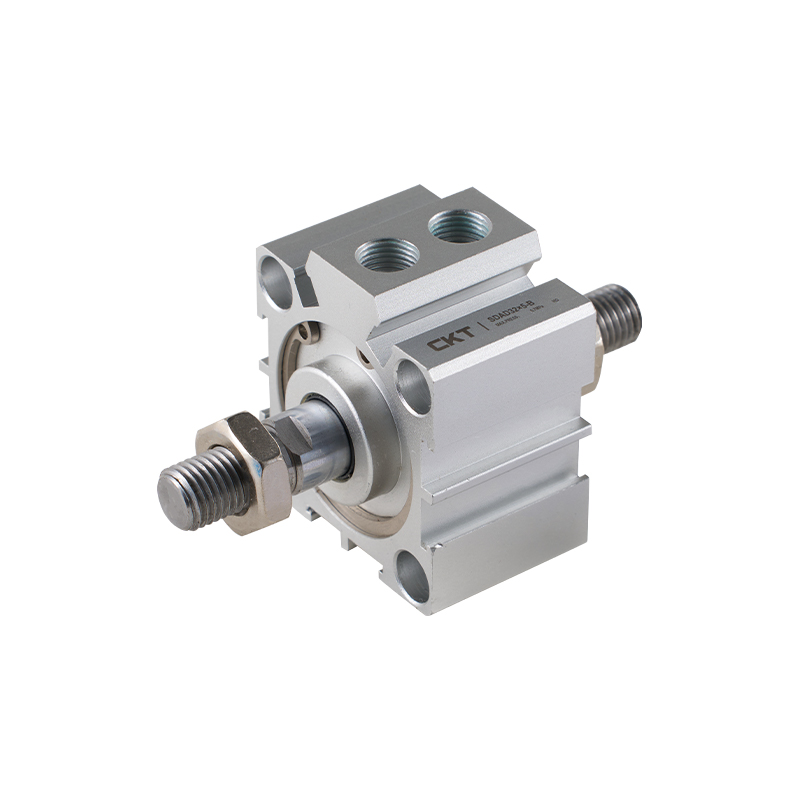

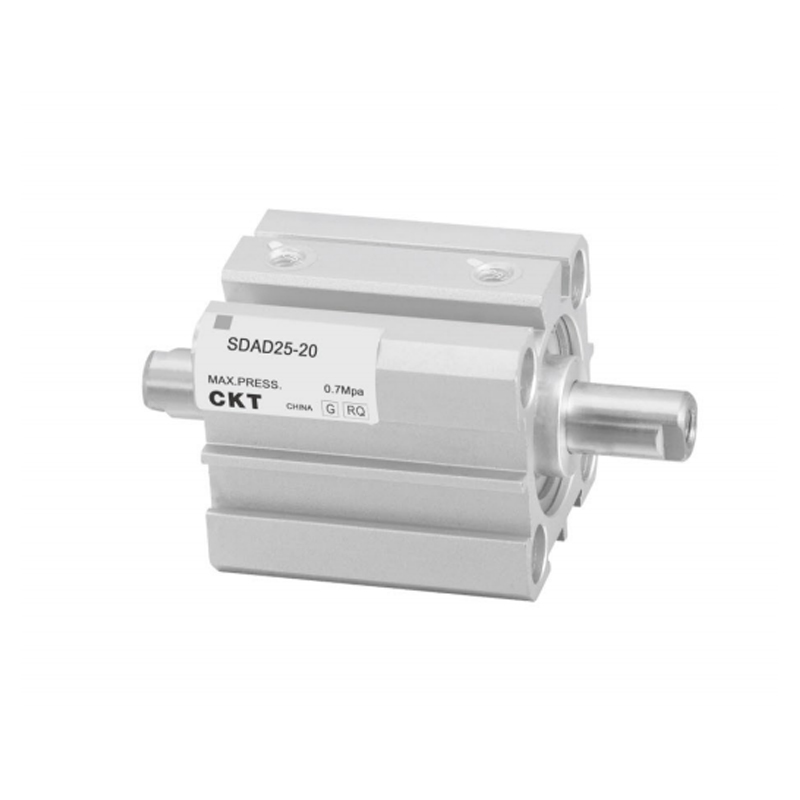

SDAD 시리즈 박형 이중축 복동 실린더

SDAD 시리즈 박형 이중축 복동 실린더는 얇은 박스형 구조 설계와 통합된 이중 피스톤 로드 가이드 메커니즘을 갖춘 소형 공압식 액츄에이터입니다. 양방향 공압 구동을 통해 선형 왕복 운동을 달성합니다. 물리적 공간 최적화와 고강성 가이드 구조를 통해 제한된 설치 공간 조건에서 엄격한 출력 요구 사항을 해결하는 것이 핵심 특징입니다.

• 초박형 구조 개념
기존 실린더에 비해 실린더 단면 높이가 대폭 압축되었으며, 구조 깊이도 약 30~50% 감소했습니다. 임베디드 설치나 조밀하게 배열된 장면에 적합하여 장비의 공간 활용도를 효과적으로 향상시킵니다.

• 이중축 편심 방지 하중 메커니즘
두 개의 평행한 피스톤 로드는 반경 방향 하중과 반전 토크를 동시에 견디는 토크 억제 시스템을 형성하고, 편심 하중 조건에서 엔드 이펙터의 모션 안정성을 향상시키며, 피스톤 로드 막힘 위험을 억제합니다.

• 양방향 공압 복동 모드
듀얼 포트 드라이브 아키텍처의 표준 구성은 역전 밸브의 제어를 통해 피스톤 로드의 양방향 동일 힘 출력을 실현합니다. 전진 및 후진 스트로크 모두 리턴 스프링 없이도 최대 출력 기능을 제공합니다.

• 고강성 레일 통합
가이드 샤프트와 실린더 본체는 일체형 강화 구조를 채택하고 예압 유격 제거 기술로 모션 스윙을 줄입니다. 리니어 가이드 강성은 단일 축 실린더보다 약 2배 더 높아 ±0.1mm 공차 범위 내에서 반복 위치 정확도를 보장합니다.

• 모듈형 어댑터 인터페이스
피스톤 로드 끝은 ISO 표준 플로팅 조인트와 호환되며 실린더 본체는 다축 장착 나사 구멍과 레일 조립 표면으로 사전 설정되어 있습니다. 역설치, 측면 장착 설치 등 비표준 구성을 지원하므로 자동화 모듈에 쉽게 통합할 수 있습니다.

• 동적 응답 최적화
작은 캐비티 구조는 공기 흐름 충방전 경로를 단축하고 저마찰 씰링 구성요소와 협력하여 0.1~0.3초(스트로크 사양에 따라) 범위의 전체 스트로크 작동 시간 제어를 달성하여 중속 및 고속 비트 요구 사항을 충족합니다.
