잠금 링, 어댑터 및 버퍼 브래킷이 포함된 ZP 시리즈 진공 흡입 컵

잠금 링이 있는 ZP 시리즈 진공 흡입 컵(Ø9~Ø50)

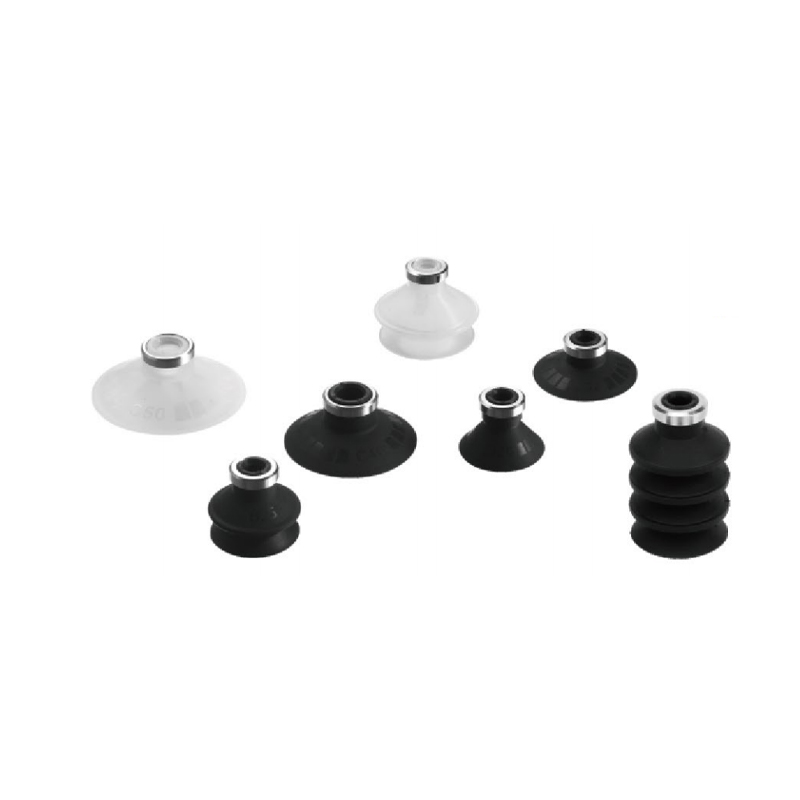

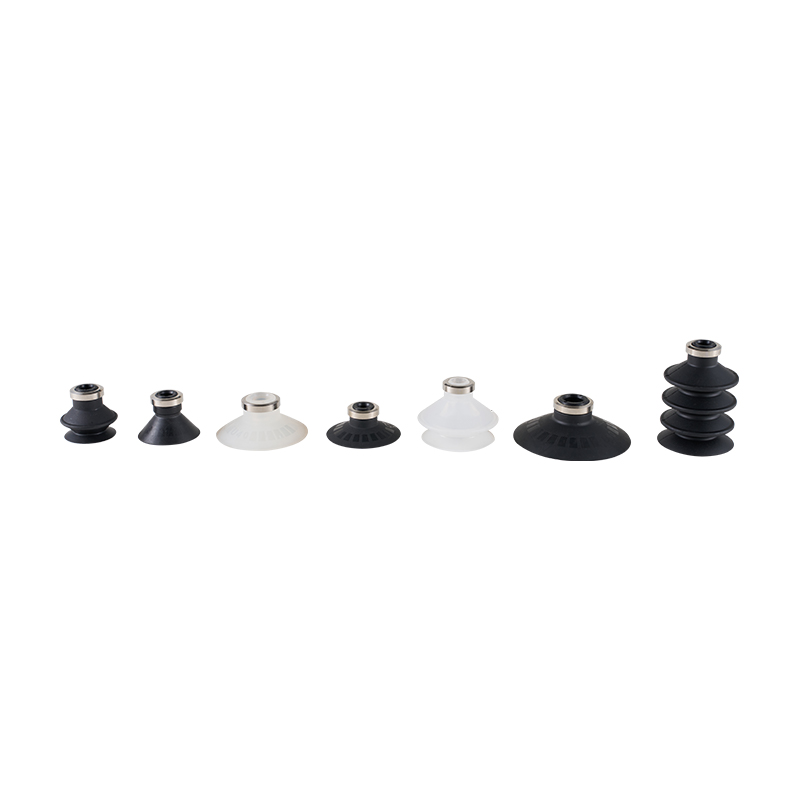

잠금 링이 있는 ZP 시리즈 진공 흡입 컵(Ø9~Ø50)은 진공 그리핑의 안정성을 향상시키기 위해 설계된 핵심 구성 요소입니다. 고유한 환형 잠금 링 구조는 흡착 과정에서 작업물의 자유도를 효과적으로 제한하여 다양한 자동 처리 및 정밀 위치 지정 시나리오에 대한 안정적인 흡착 보호를 제공합니다.

핵심 기능:

잠금 흡착 메커니즘: 고유한 환형 잠금 링 설계는 작업 상태에서 물리적 제약을 형성하고, 힘이 가해질 때 작업물이 이탈하거나 회전하는 경향을 크게 억제하며 파지 과정의 방향 안정성을 향상시킵니다.

향상된 흡착 신뢰성: 잠금 링 구조는 진공 음압과 협력하여 이중 보호 메커니즘을 형성하여 외부 교란(예: 가속, 진동 및 경미한 충돌)에 효과적으로 저항하고 우발적인 분리의 잠재적 위험을 줄입니다.

유연한 접촉 및 밀봉: 흡입 컵 본체는 일반적으로 작업물 표면에 적응형 맞춤을 보장하고 효과적인 진공 밀봉을 형성하며 약간의 표면 변동에 적응하기 위해 특정 탄성 재료로 만들어집니다.

얇고 작은 물체에 최적화됨: 이 시리즈의 크기 범위(Ø9~Ø50)는 특히 얇은 판재, 소형 정밀 부품 또는 표면이 매끄러운 경량 공작물을 잡는 데 적합합니다. 잠금 링 구조는 공기 흐름에 의해 쉽게 옮겨지거나 영향을 받는 작업물에 특히 중요합니다.

엔지니어링 응용 보편성: 전자 부품 조립, 소형 사출 성형 부품 분류, 얇은 시트 재료(금속/비금속) 운반, 포장 자동화 및 기타 프로세스 링크에 일반적으로 사용되는 방향 고정 또는 회전 방지 처리가 필요한 시나리오에서 널리 사용됩니다.

사양은 일반적인 요구 사항을 다룹니다. 제공된 직경 범위는 자동화 분야의 일반적인 중소형 공작물 파악 크기 표준을 포괄하므로 엔지니어링 선택 및 매칭에 편리합니다.

이메일: manager@cktworld.com
다운로드
이전:스냅 링, 어댑터 및 버퍼 브래킷이 포함된 ZP 시리즈 진공 흡입 컵(Ø9~Ø50)
다음:다음 글이 없습니다

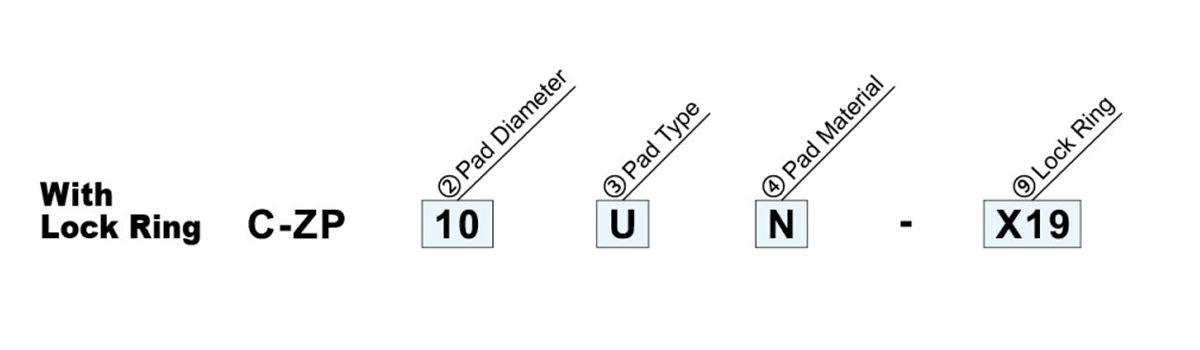

  • ②패드 직경 (mm)/▲패드 유형☆ 전자* F* 지* ④소재     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S 실리콘 고무

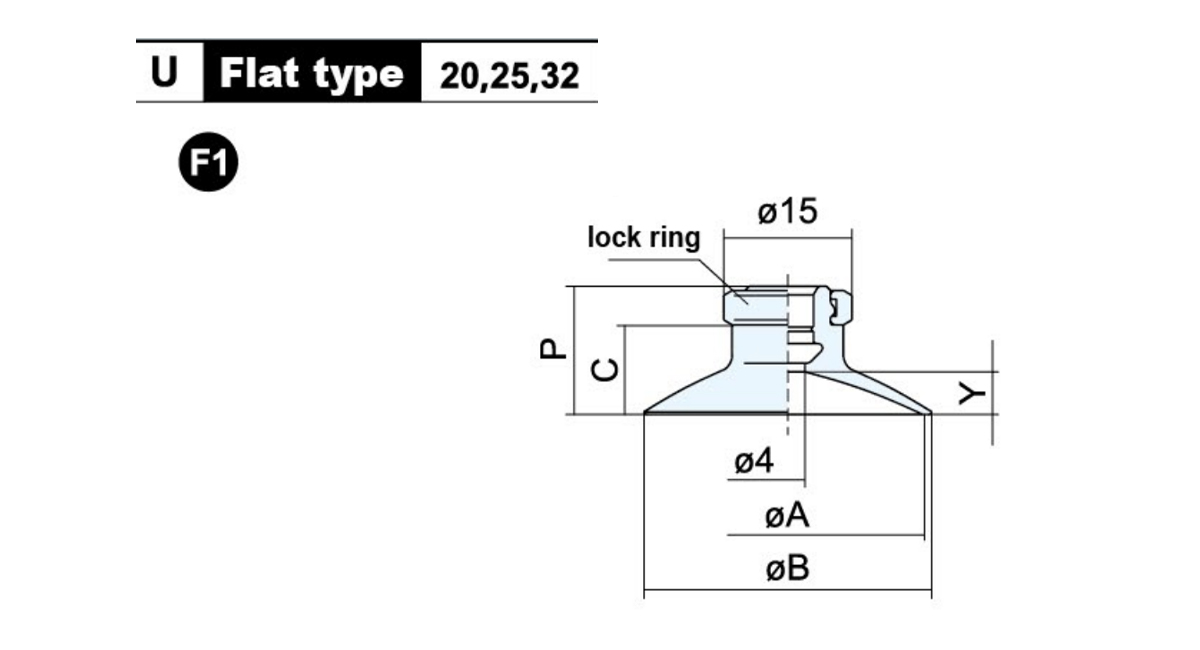

    U 플랫형 - ● ● - ● ● ● - ● ● ● *자료는 4페이지를 참조하세요.

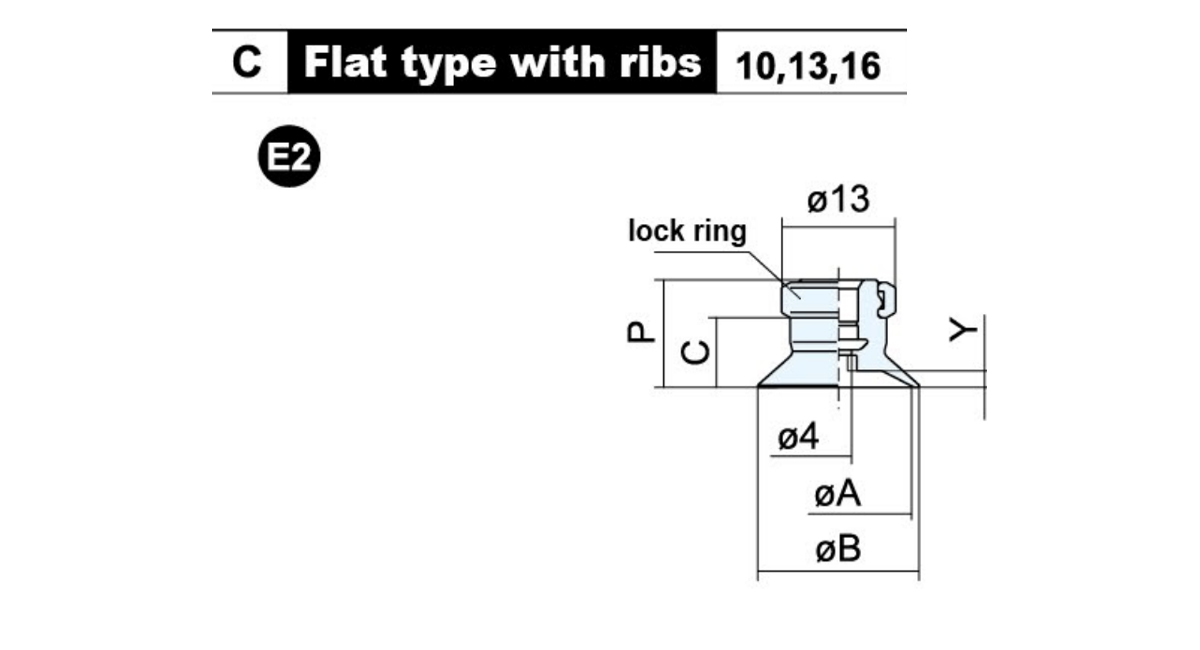

    C 플랫형 With Ribs - ● ● - ● ● ● - ● ● ●
    D 깊은 - ● - - ● - ● - - ● - 9소재

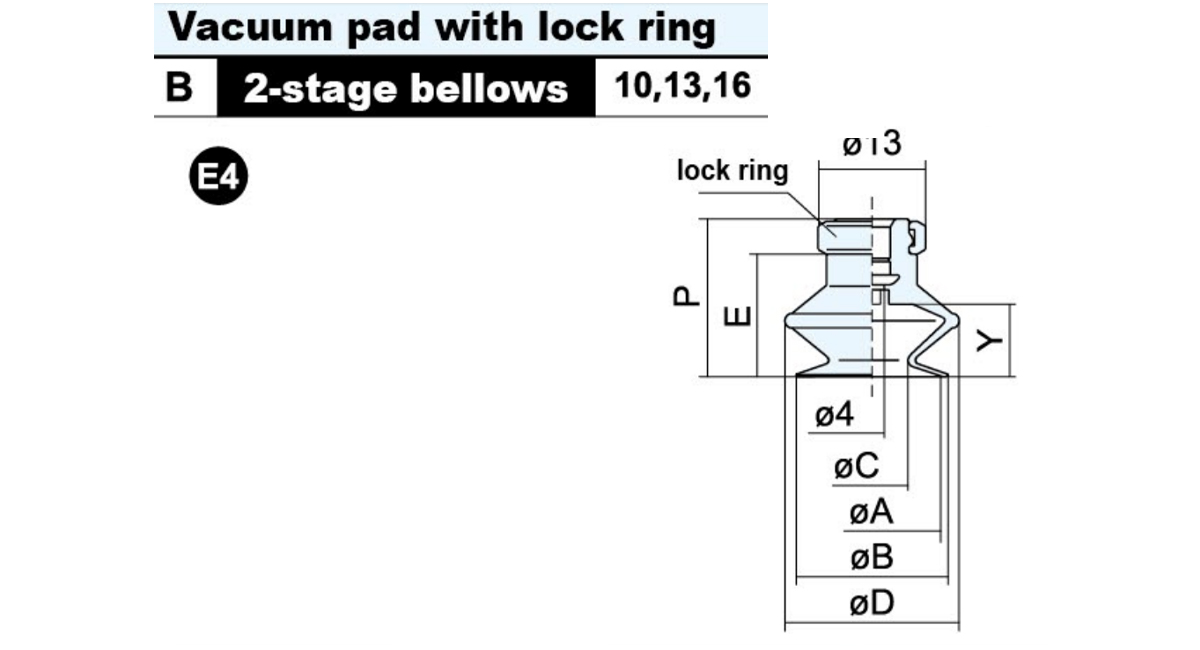

    B 2단벨로우즈 - ● ● - ● ● ● - ● ● ● 없음 잠금 링 포함
    J 34단 벨로우즈 ● - - ● ● - ● ● - - - X19 잠금 링 없음

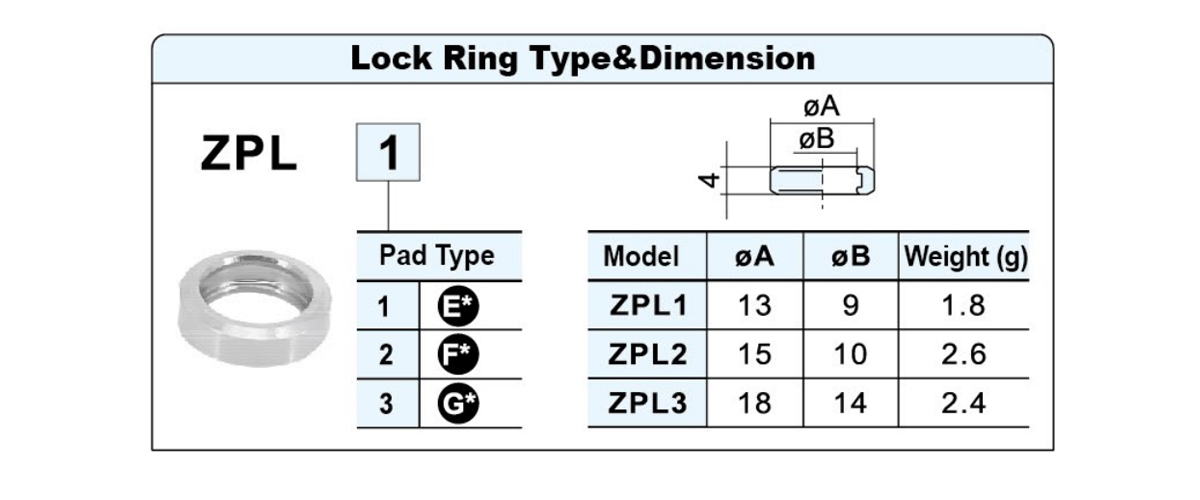

    ●첫 글자가 같다면 락링과 어댑터를 서로 바꿔서 사용할 수 있다는 의미입니다.

  • 모델 ØA ØB C P Y 무게(g)

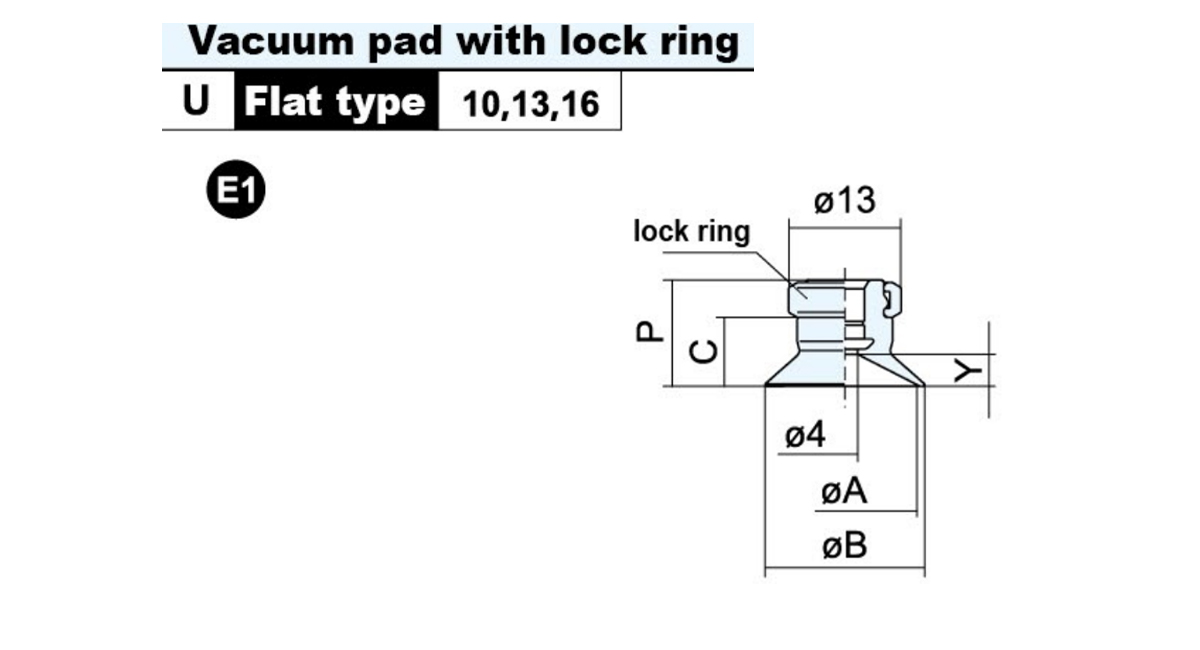

    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    모델 ØA ØB C P Y 무게(g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

    모델 ØA ØB C P Y 무게(g)

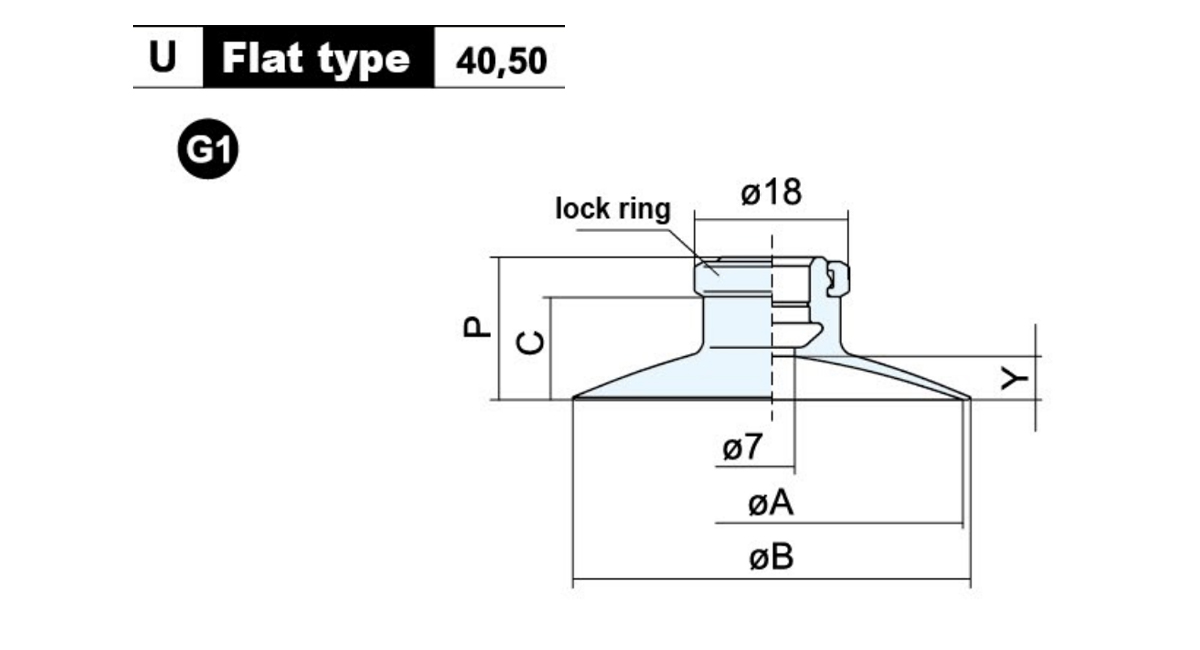

    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

    모델 ØA ØB C P Y 무게(g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

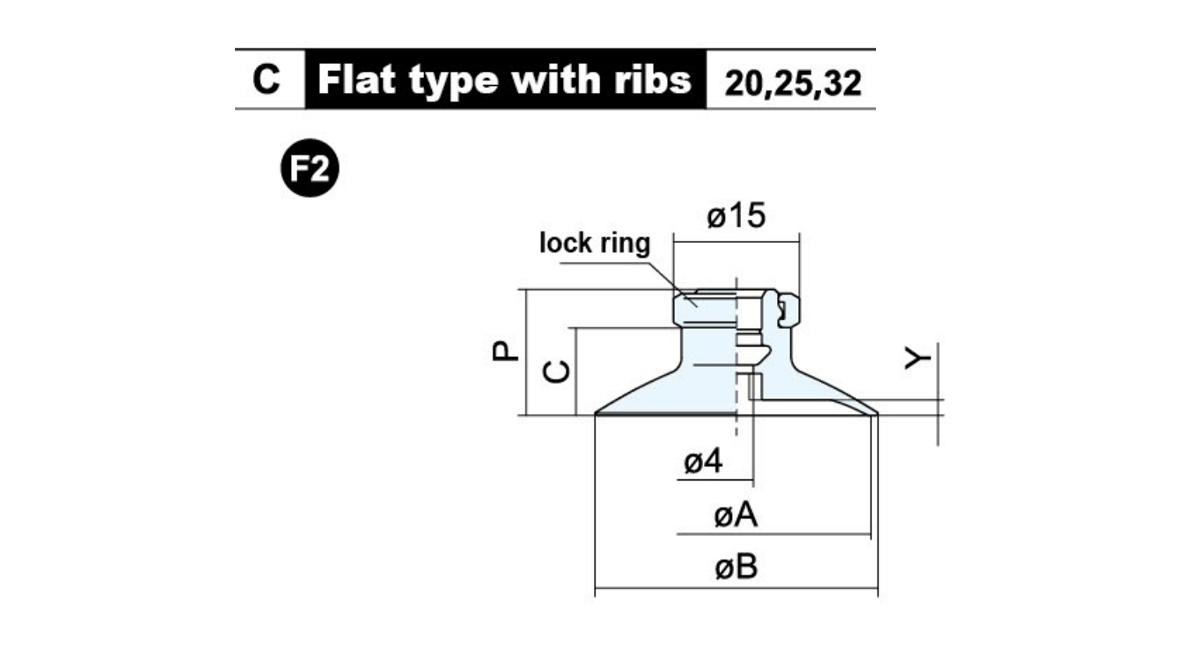

    모델 ØA ØB C P Y 무게(g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

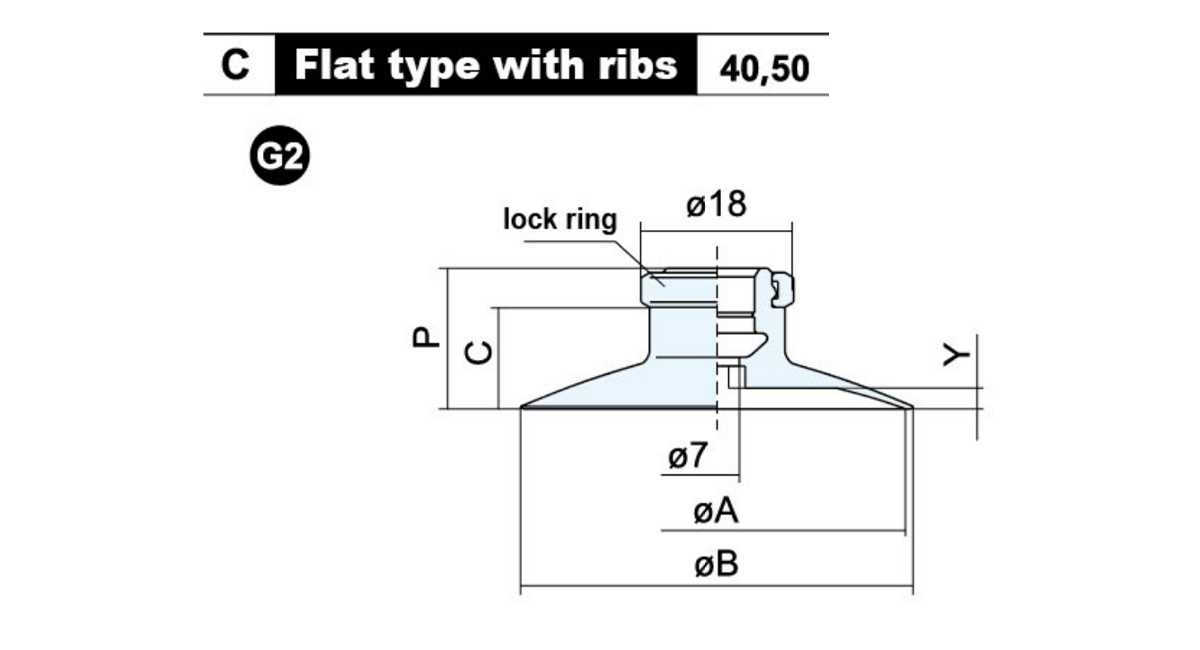

    모델 ØA ØB C P Y 무게(g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

    모델 ØA ØB C P Y 무게(g)

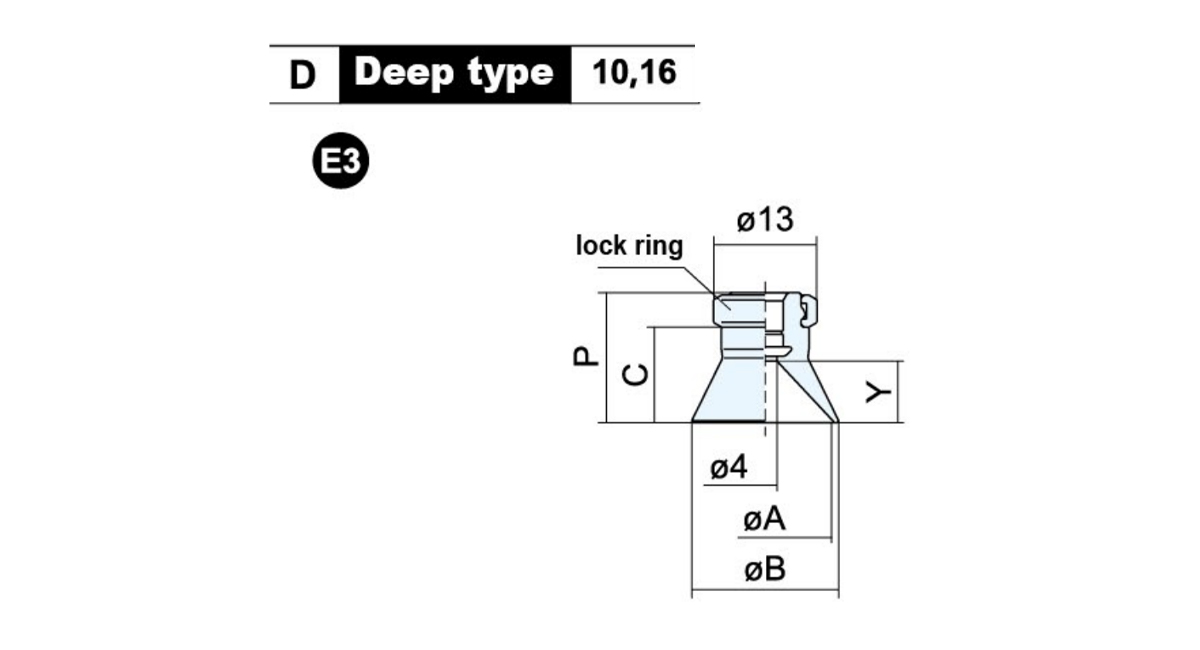

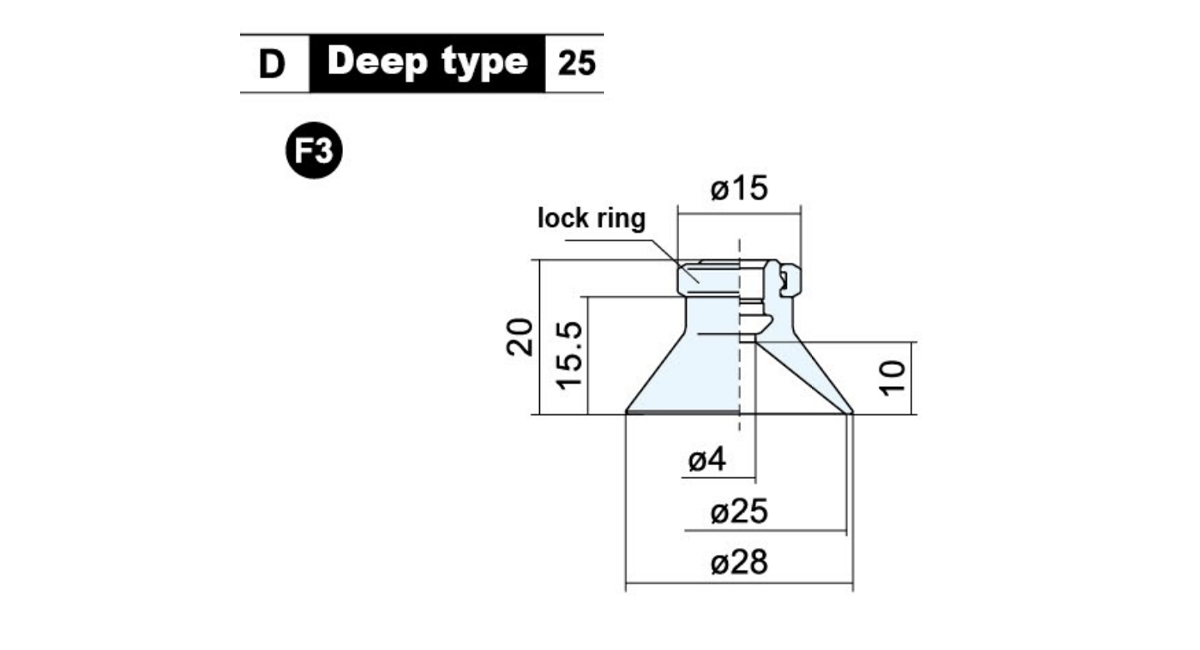

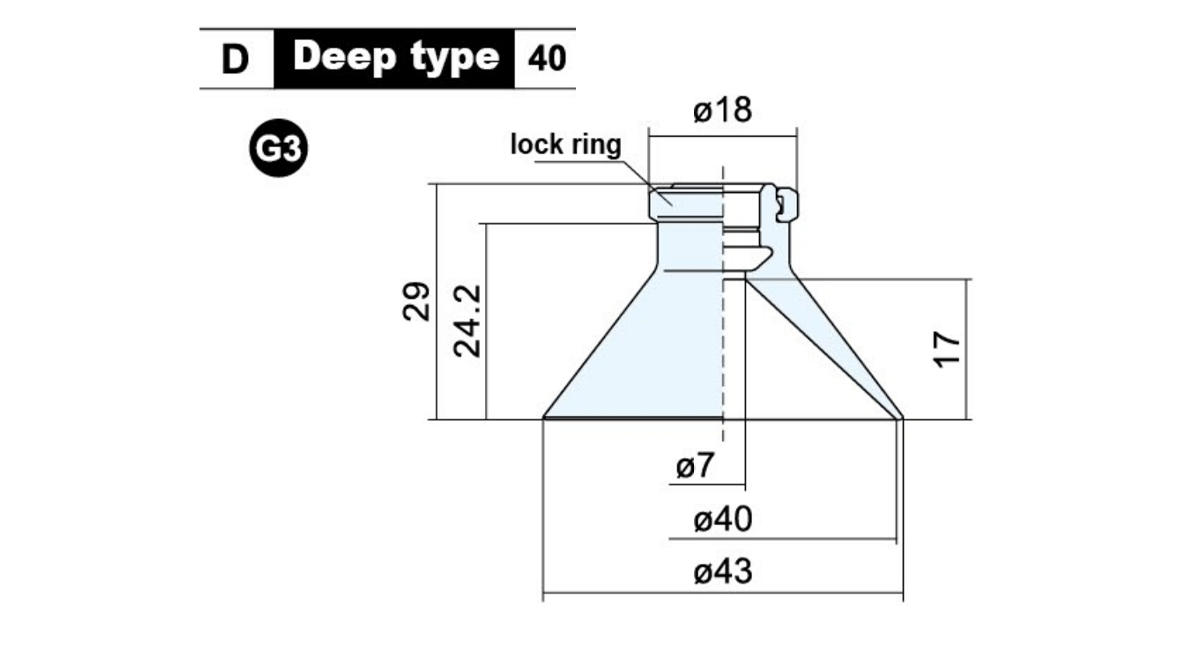

    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

    모델 무게(g)
    C-ZP25D□ 4.9

    모델 무게(g)
    C-ZP40D□ 9.3

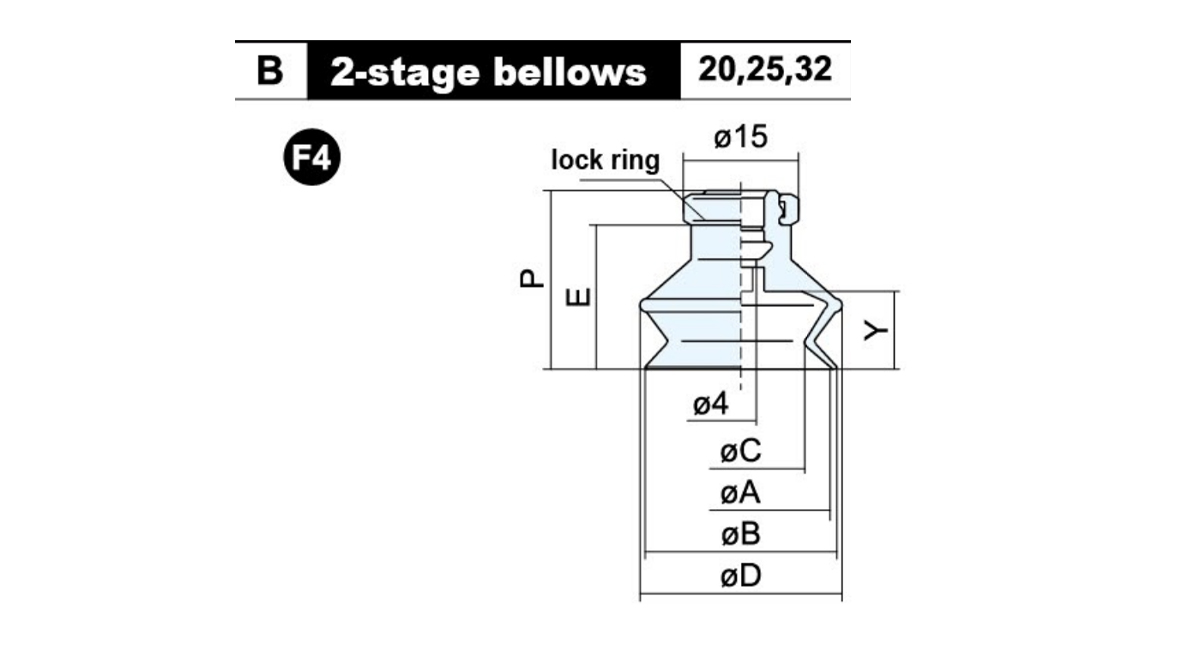

    모델 ØA ØB ØC ØD E P Y 무게(g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

    모델 ØA ØB ØC ØD E P Y 무게(g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

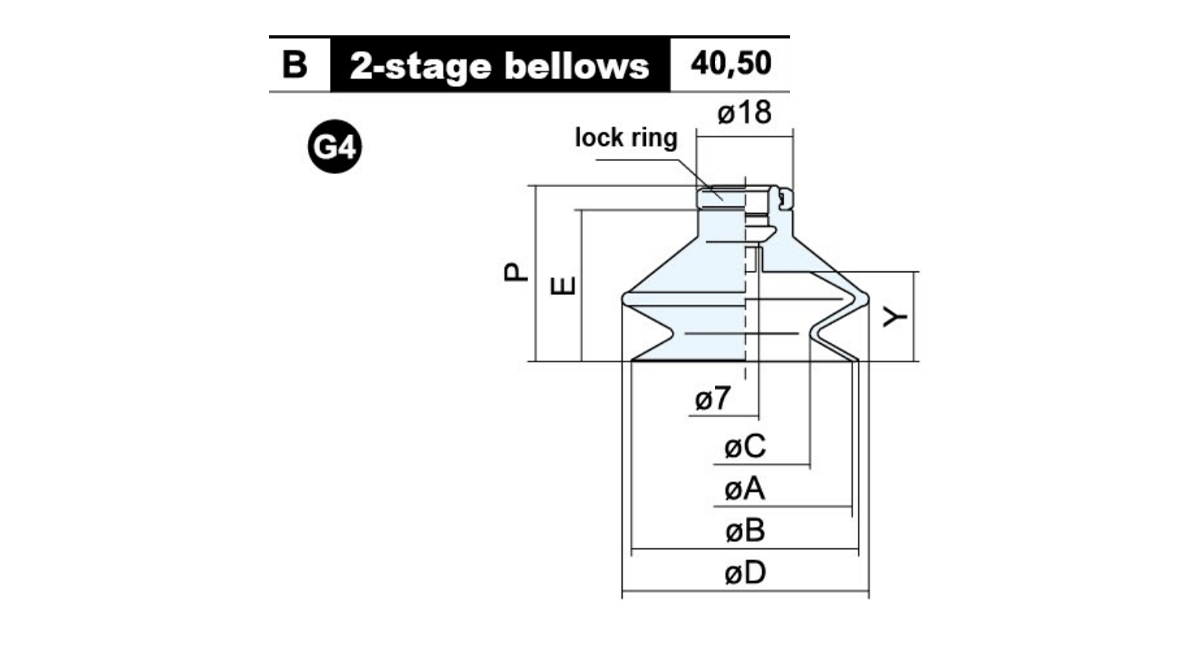

    모델 ØA ØB ØC ØD E P Y 무게(g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

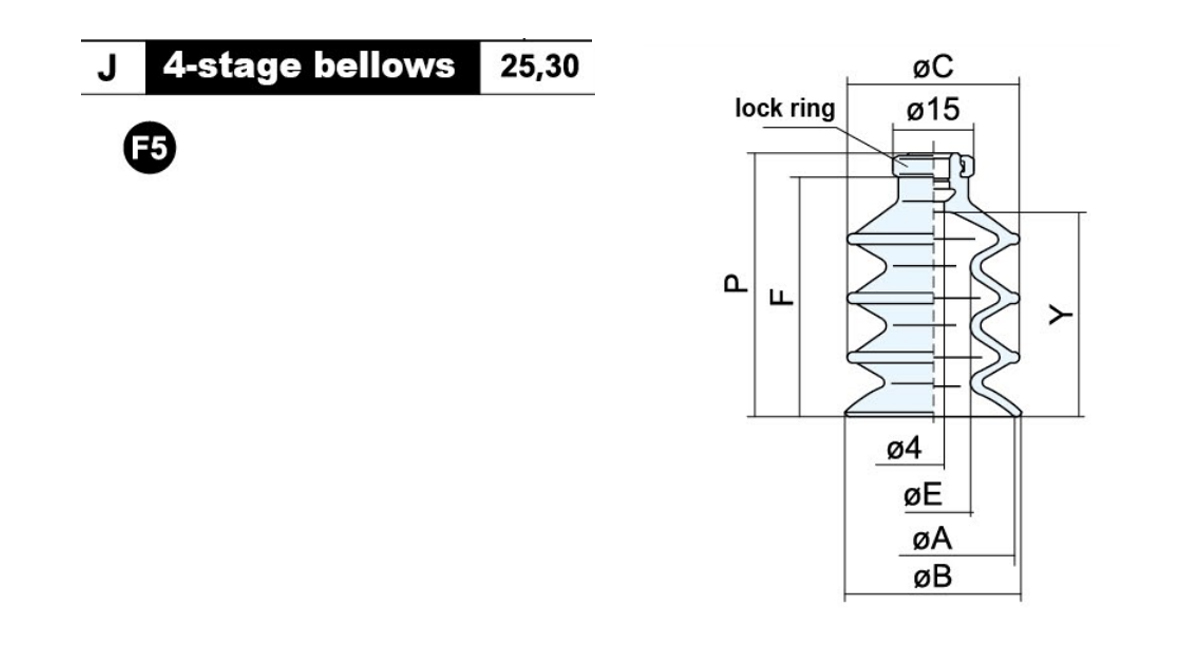

    모델 ØA ØB ØC ØD ØE F P Y 무게(g)

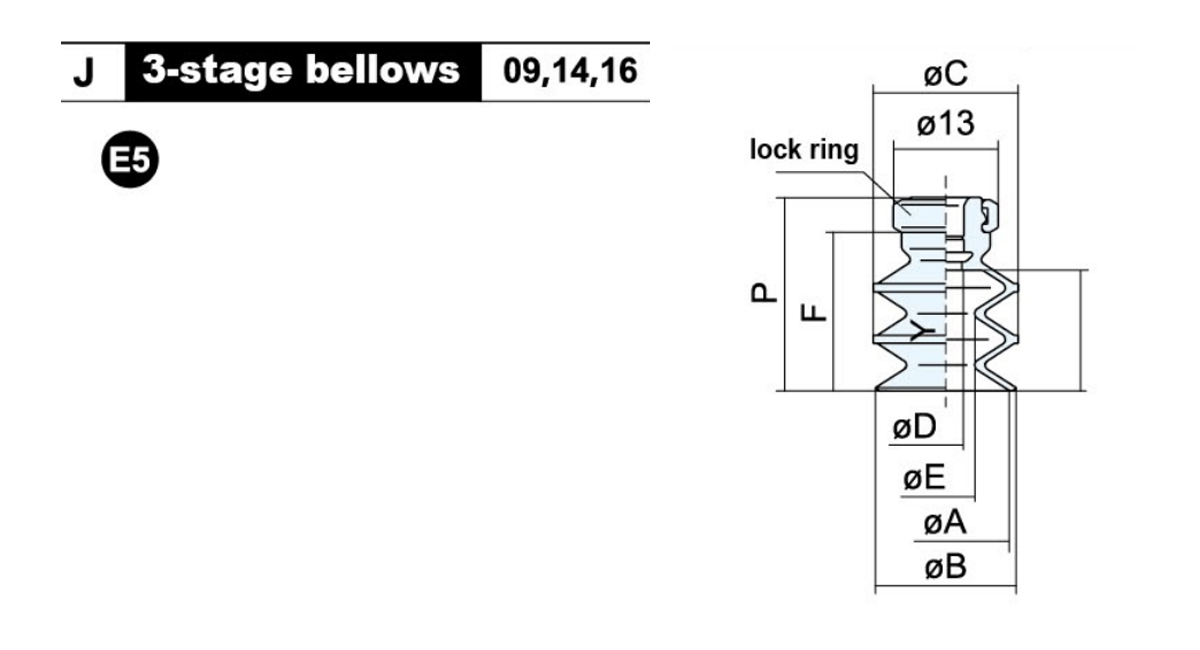

    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

    모델 ØA ØB ØC ØE F P Y 무게(g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

    모델 A B ØC E L 무게(g)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

    모델 A B ØC D 무게(g)

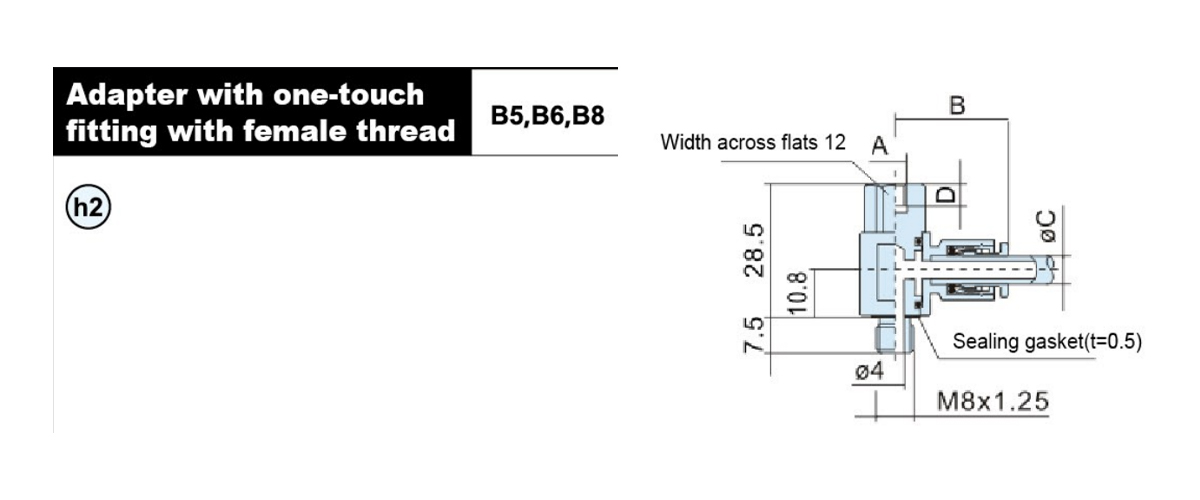

    ZPRL-04-B5 M5×0.8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1.25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD 모델 ØB H L Q 무게(g)

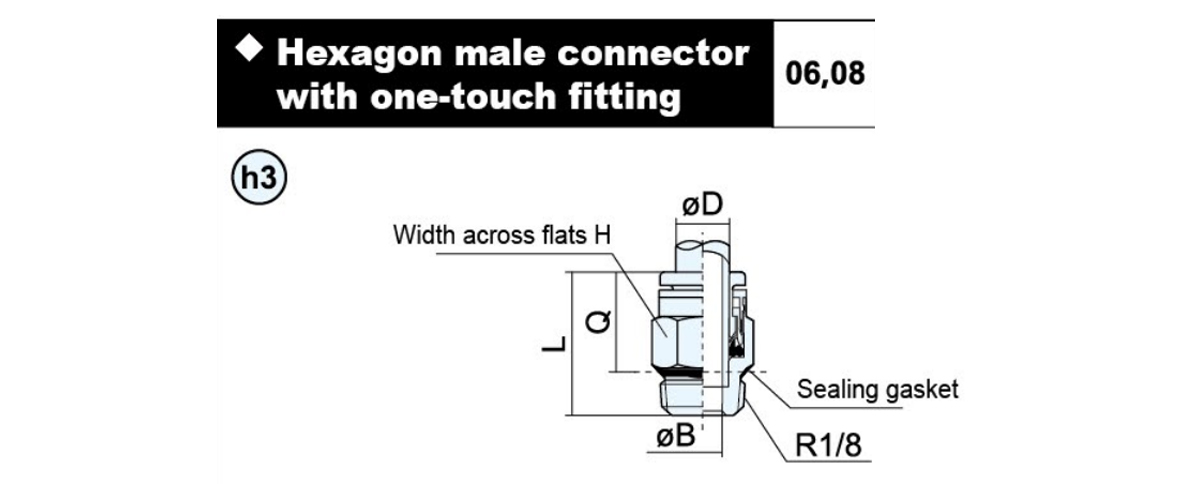

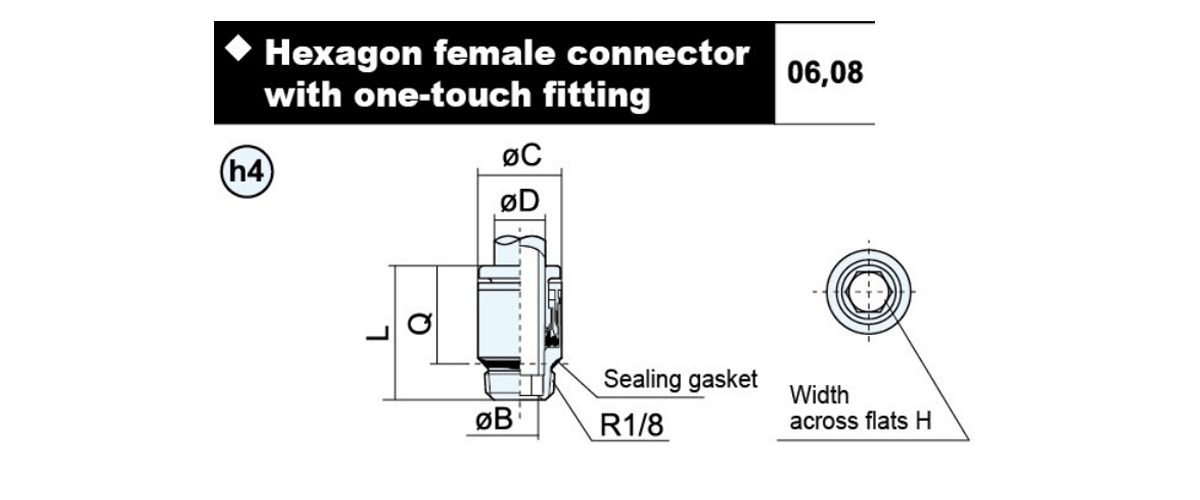

    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

    ØD 모델 ØB C H L Q 무게(g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

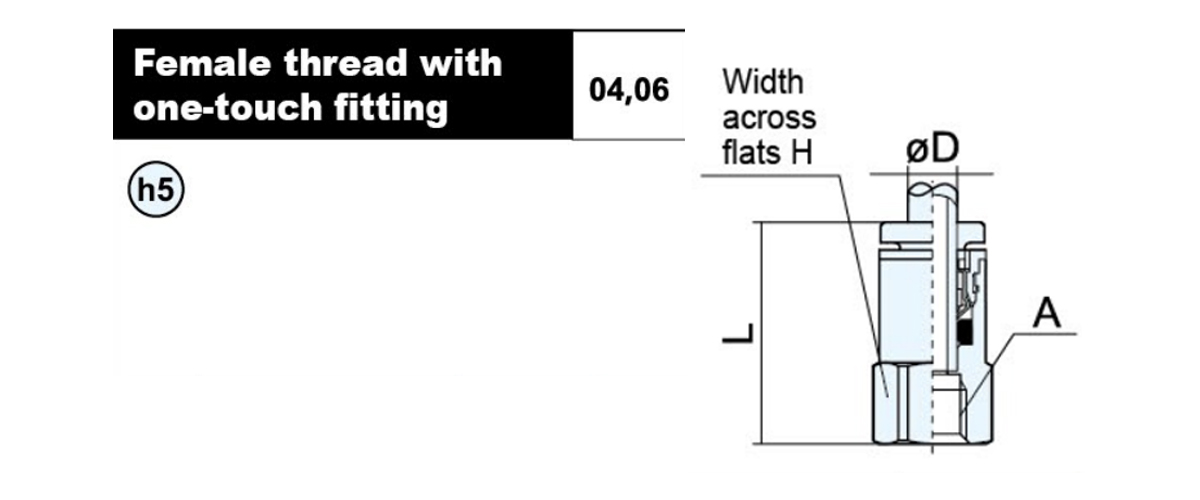

    ØD 모델 A H L 무게(g)
    4 KJF04-M5-B M5×0.8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0.8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

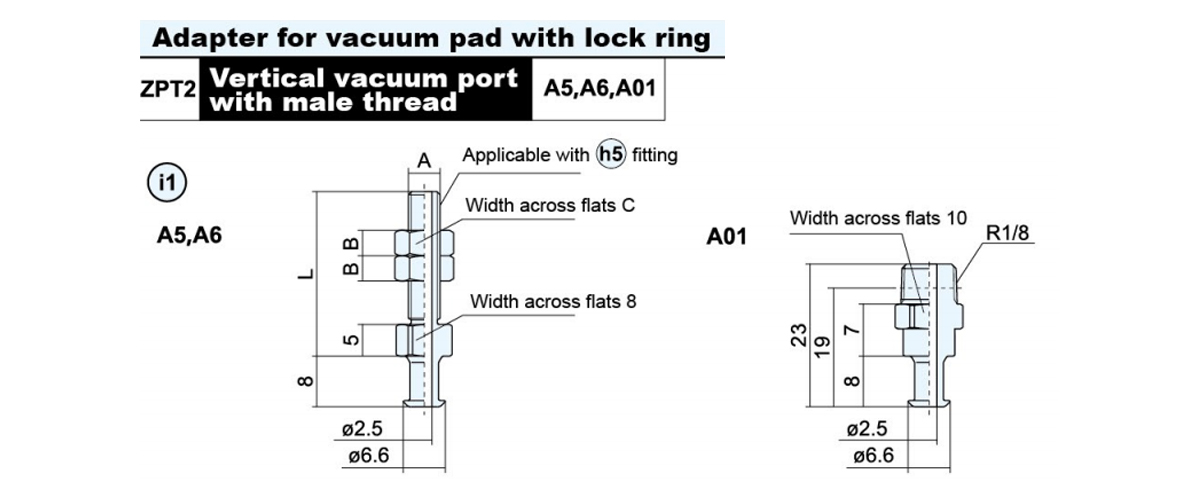

    어댑터 모델 A B C L 무게(g) 해당 패드

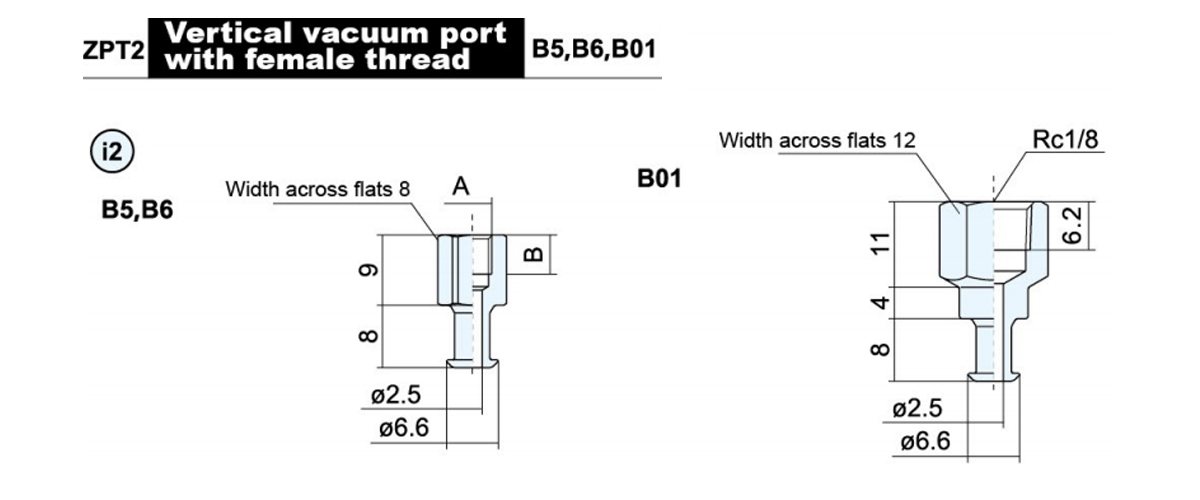

    ZPT2-A5 M5×0.8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

    어댑터 모델 A B 무게(g) 해당 패드
    ZPT2-B5 M5×0.8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

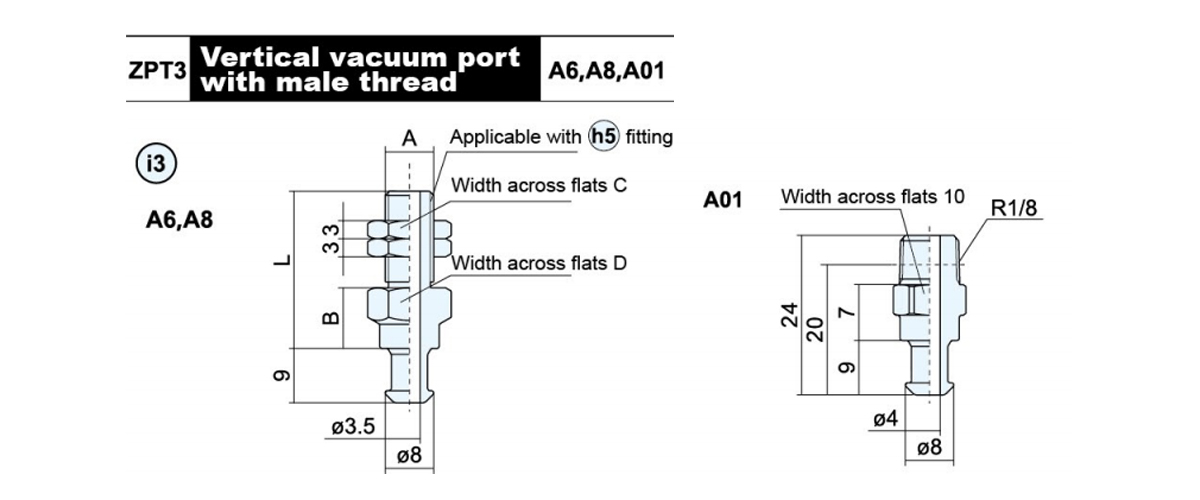

    어댑터 모델 A B C D L 무게(g) 해당 패드

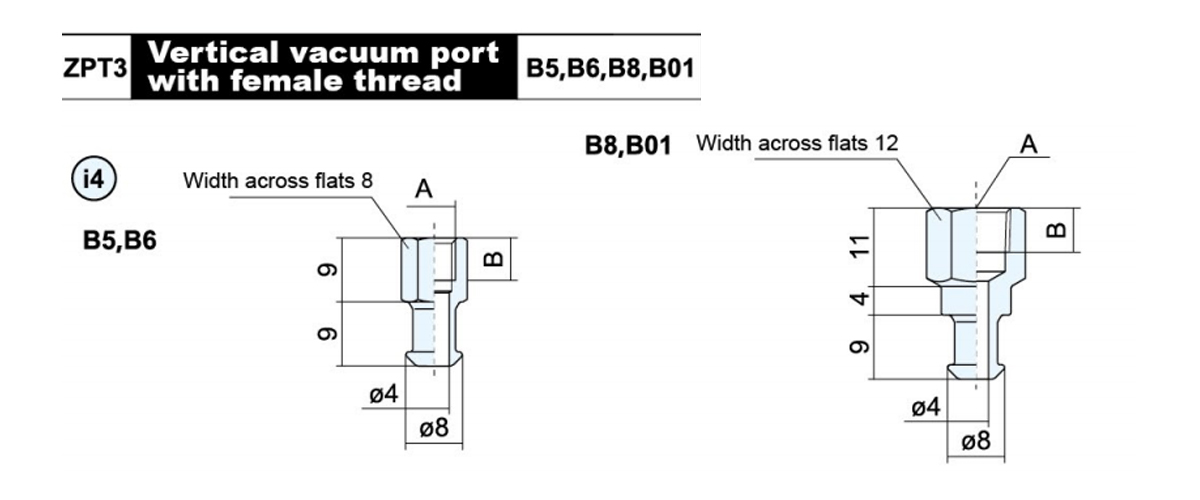

    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

    어댑터 모델 A B 무게(g) 해당 패드
    ZPT3-B5 M5×0.8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1.25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

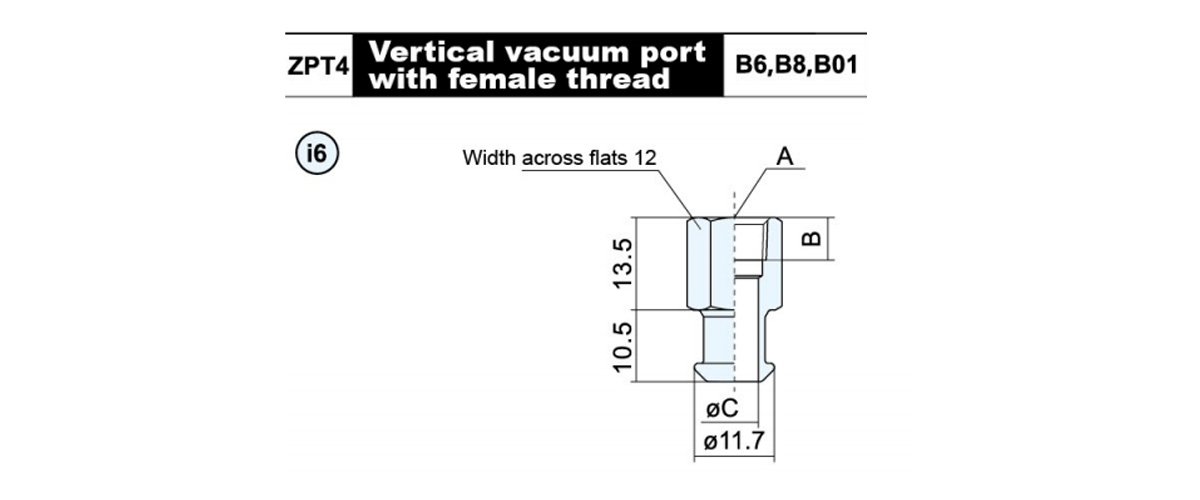

    어댑터 모델 A ØB C L 무게(g) 해당 패드

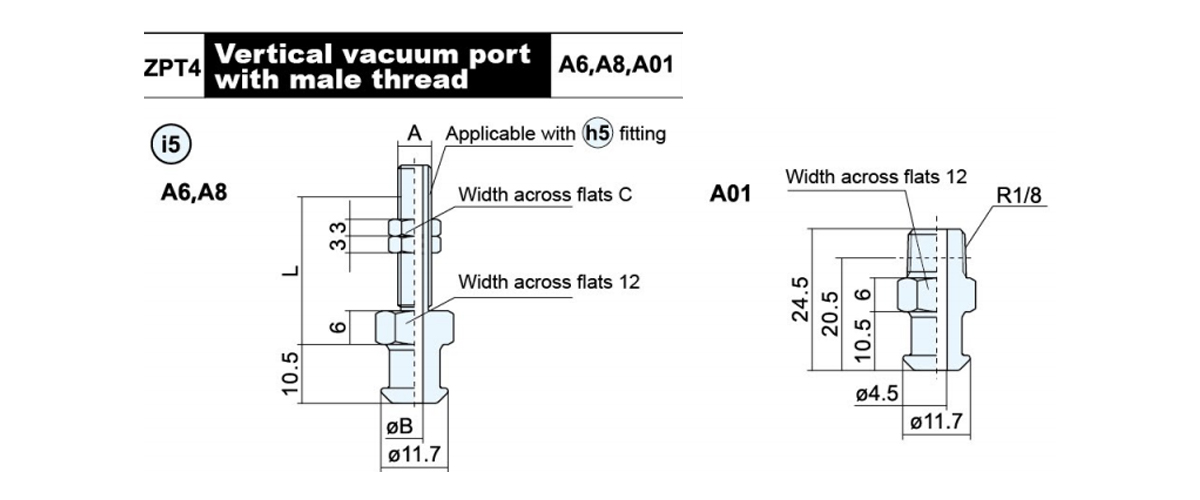

    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

    어댑터 모델 A B ØC 무게(g) 해당 패드
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1.25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

    어댑터 모델 A B ØC D E L 무게(g) 모델 of connector
    액세서리     		해당 패드

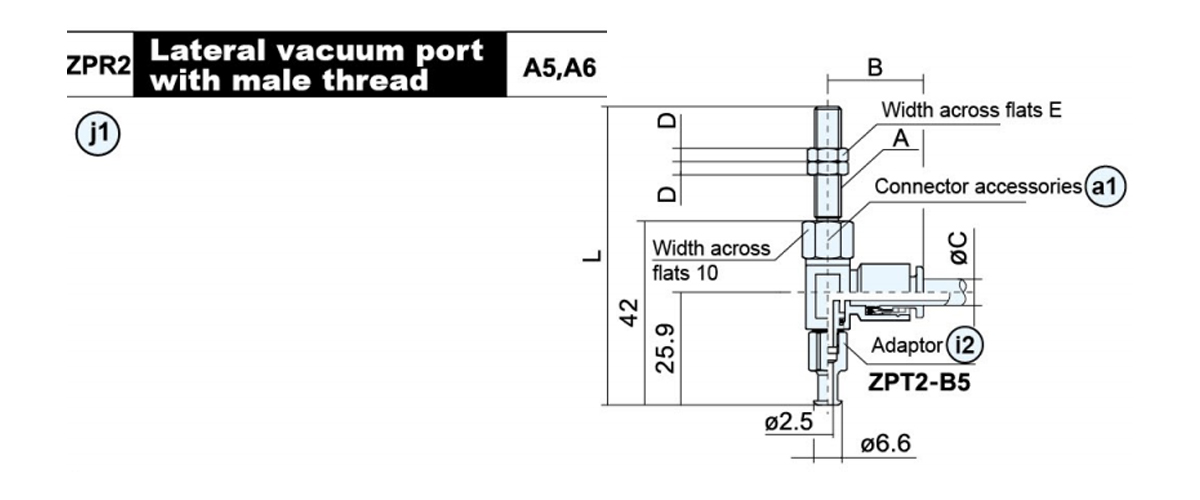

    ZPR2-04-A5 M5×0.8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

    어댑터 모델 A B ØC D 무게(g) 모델 of connector
    액세서리     		해당 패드

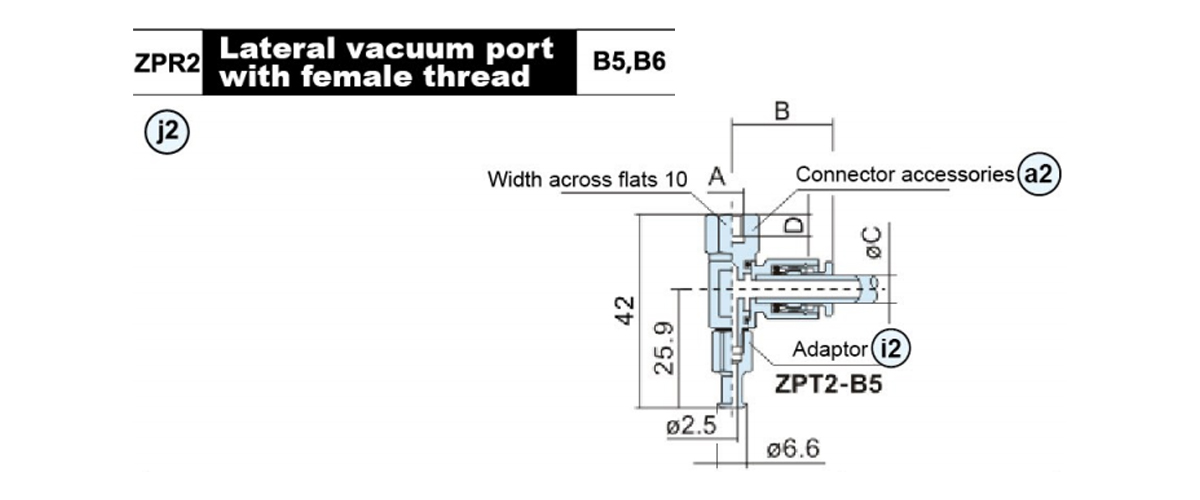

    ZPR2-04-B5 M5×0.8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

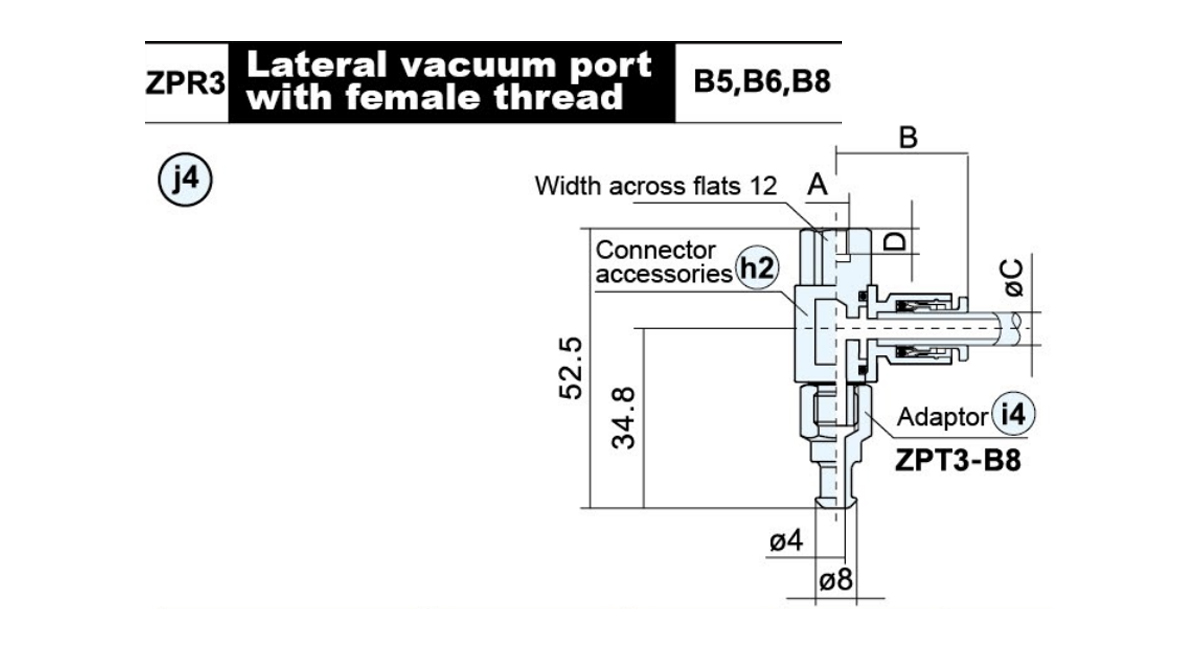

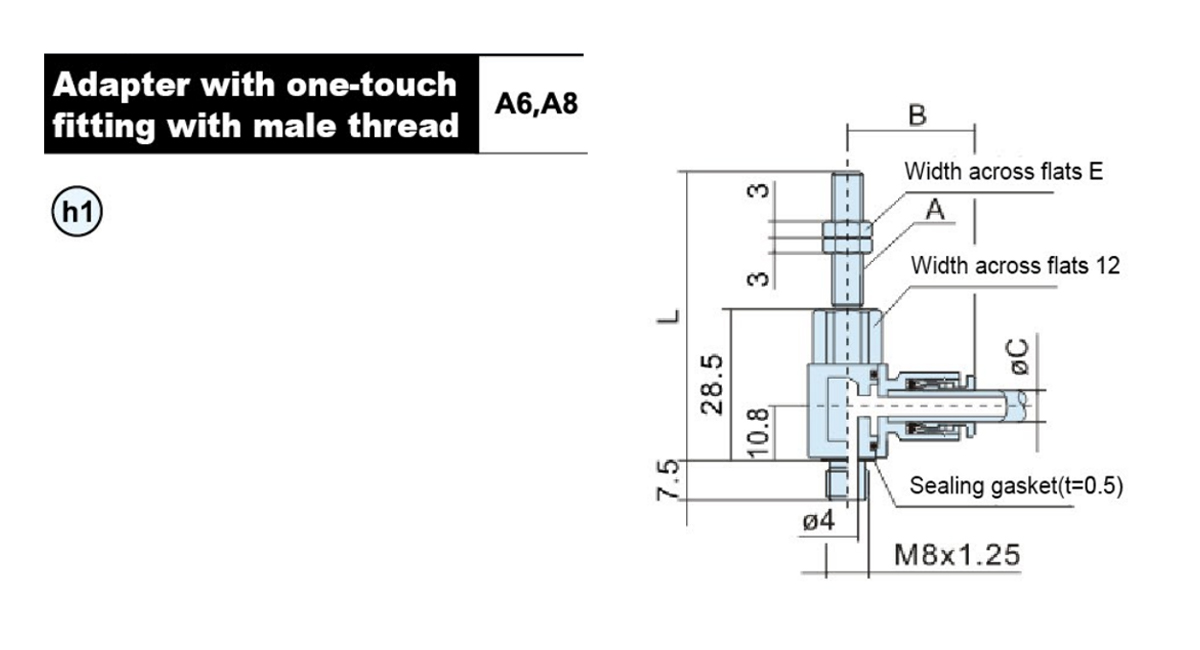

    모델 A B ØC E L 무게(g) 해당 패드

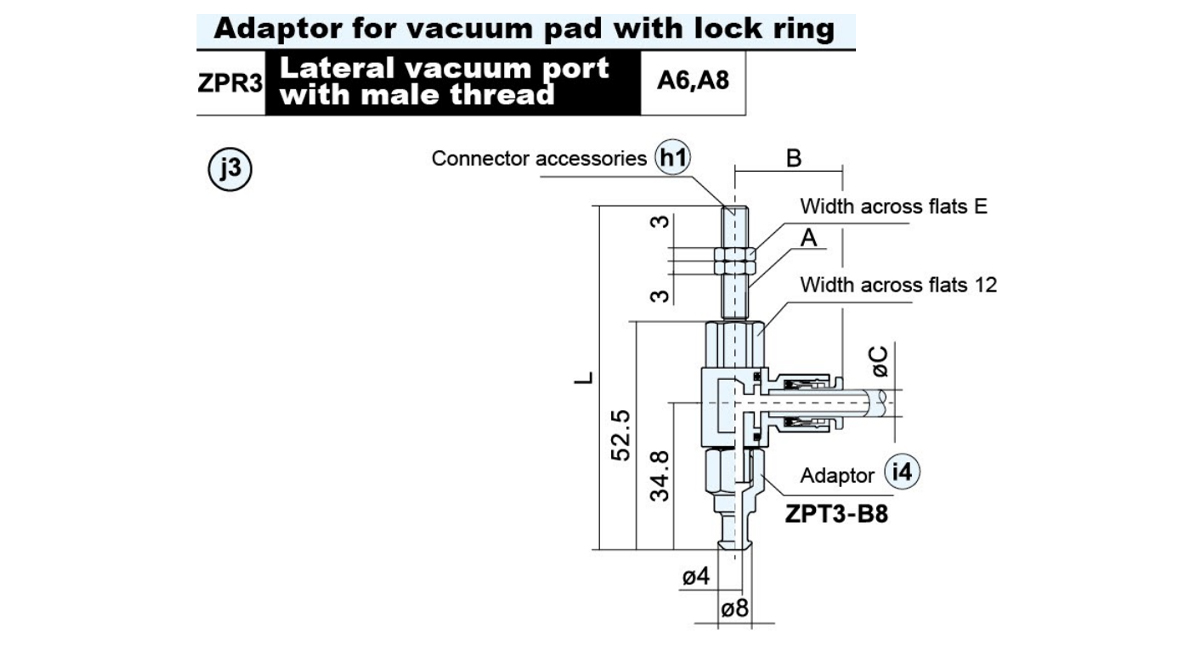

    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

    모델 A B ØC D 무게(g) 해당 패드
    ZPR3-04-B5 M5×0.8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1.25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

    모델 A B ØC E L 무게(g) 해당 패드

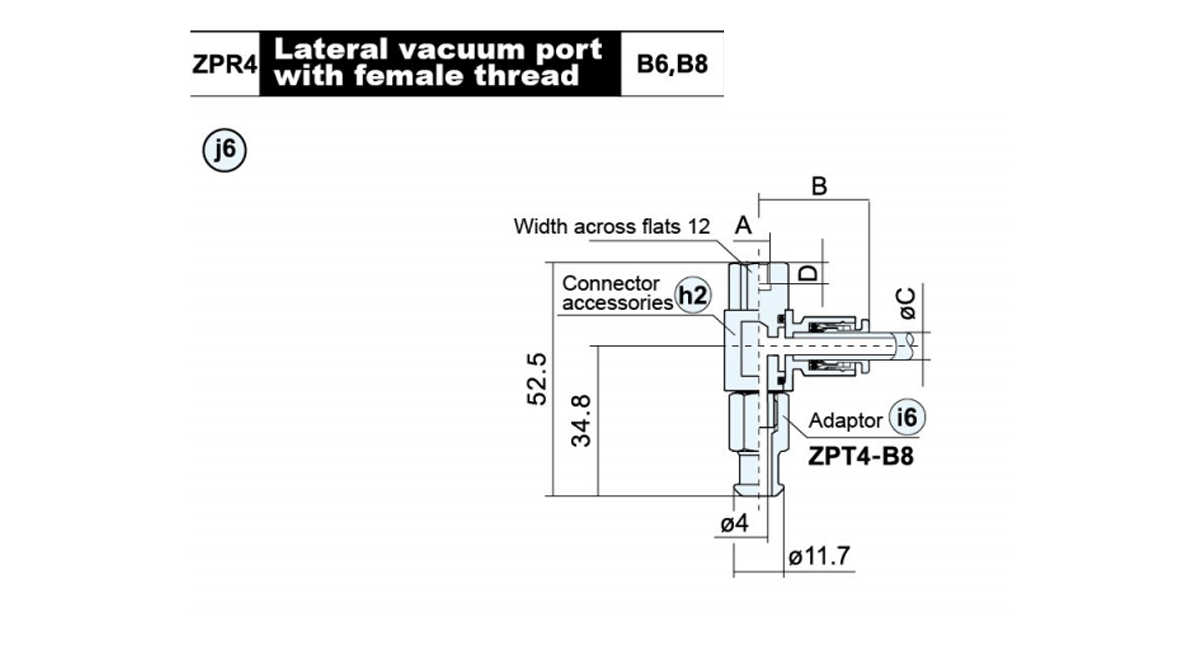

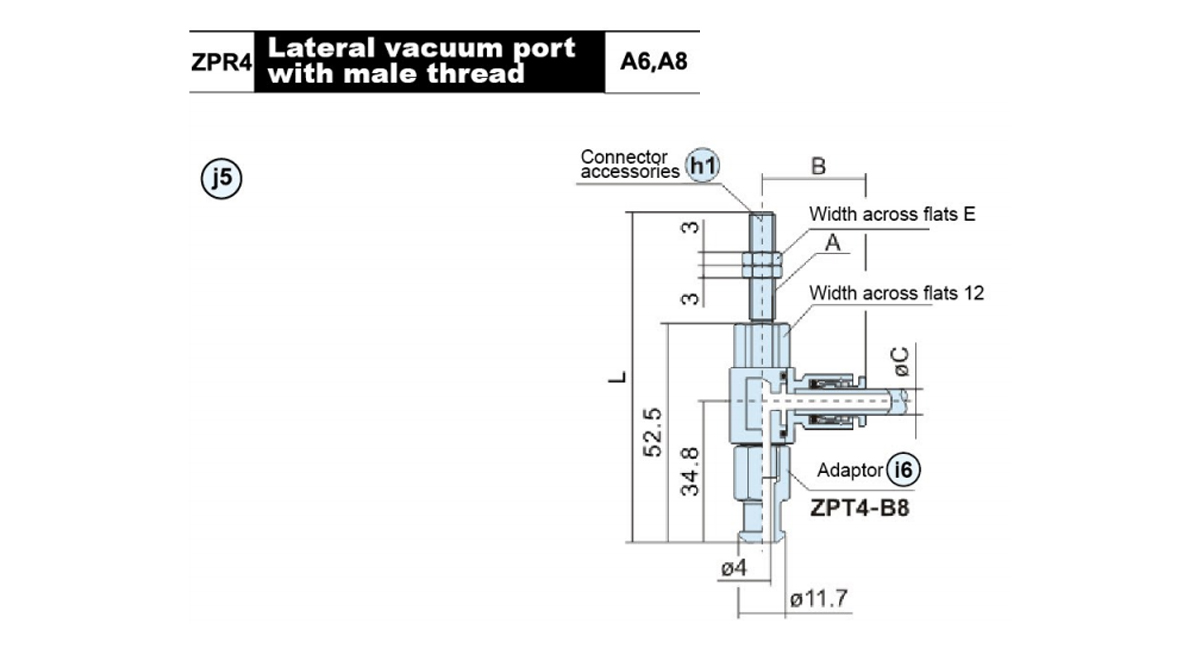

    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

    모델 A B ØC D 무게(g) 해당 패드
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1.25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

    모델 A B C L 무게(g) 해당 패드

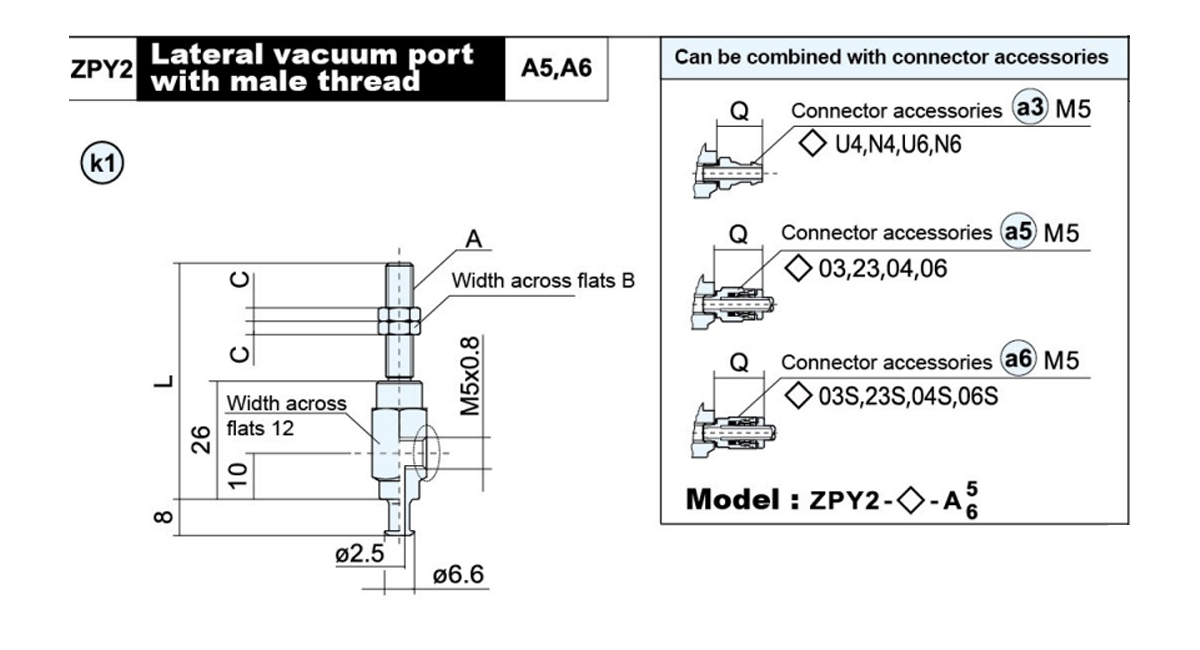

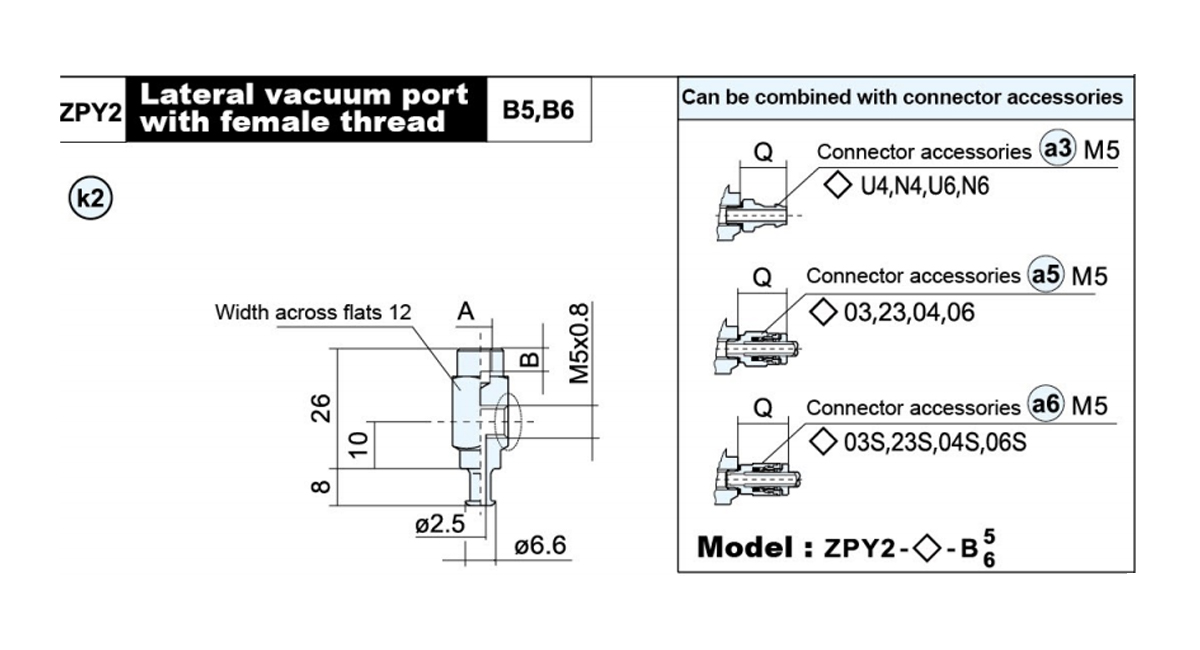

    ZPY2-B5-A5 M5×0.8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

    모델 A B 무게(g) 해당 패드
    ZPY2-B5-B5 M5×0.8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

    어댑터 모델 A B L 무게(g) 해당 패드

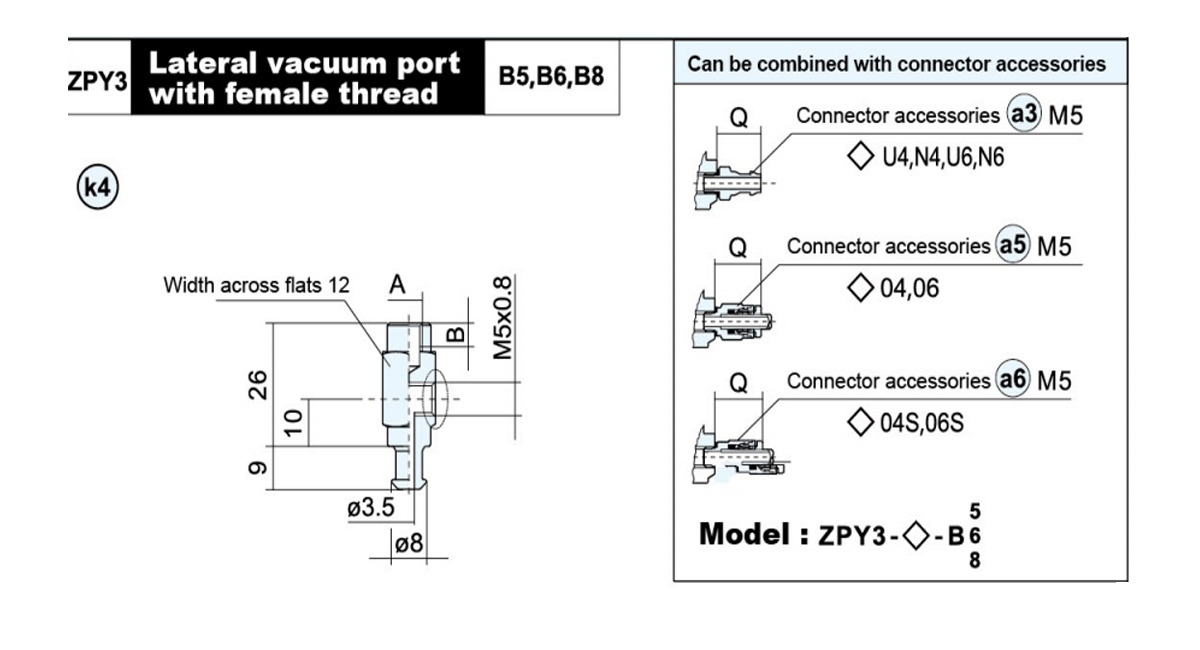

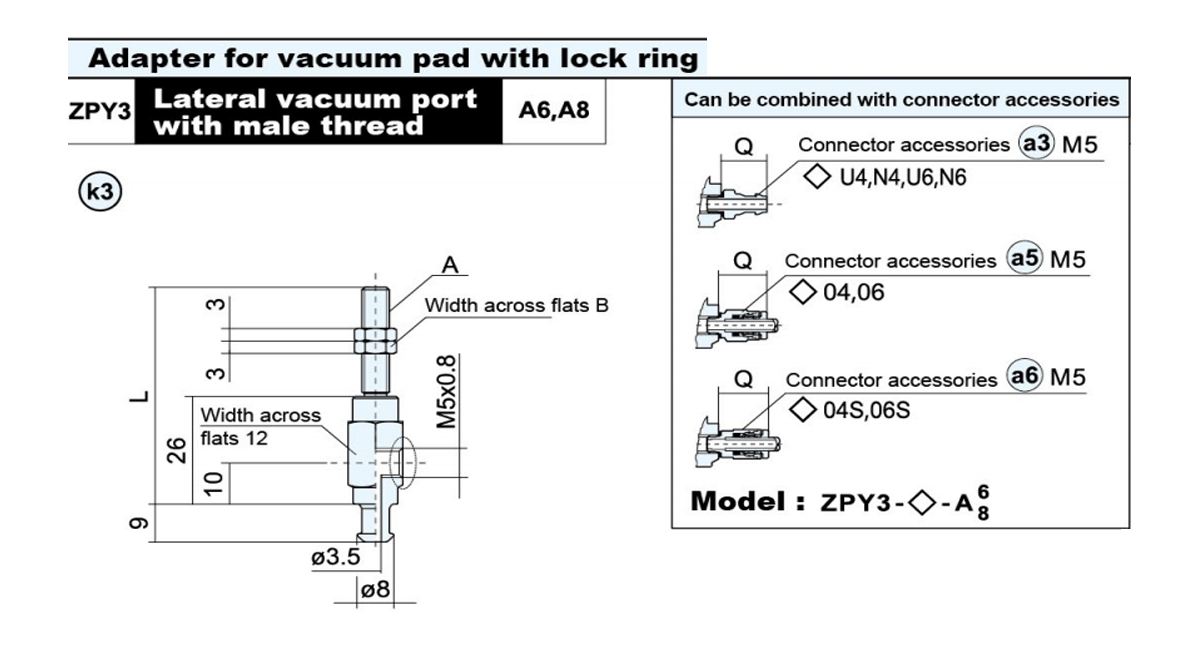

    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

    어댑터 모델 A B 무게(g) 해당 패드
    ZPY3-B5-B5 M5×0.8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1.25 8 21.7

    어댑터 모델 A B L 무게(g) 해당 패드

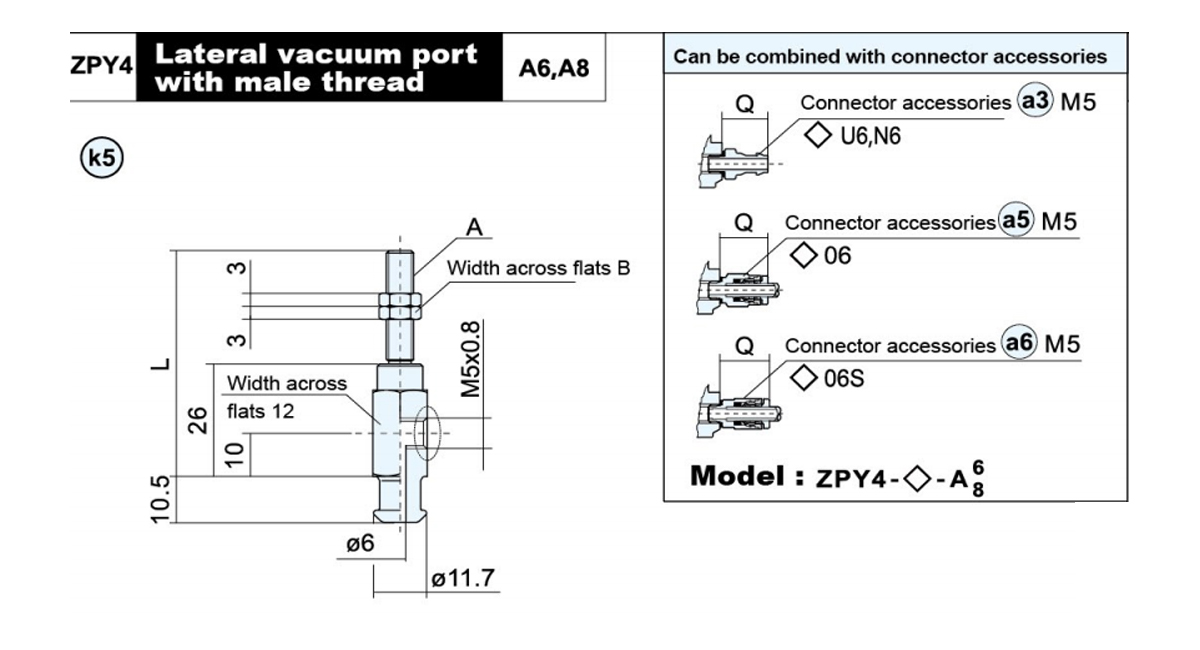

    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

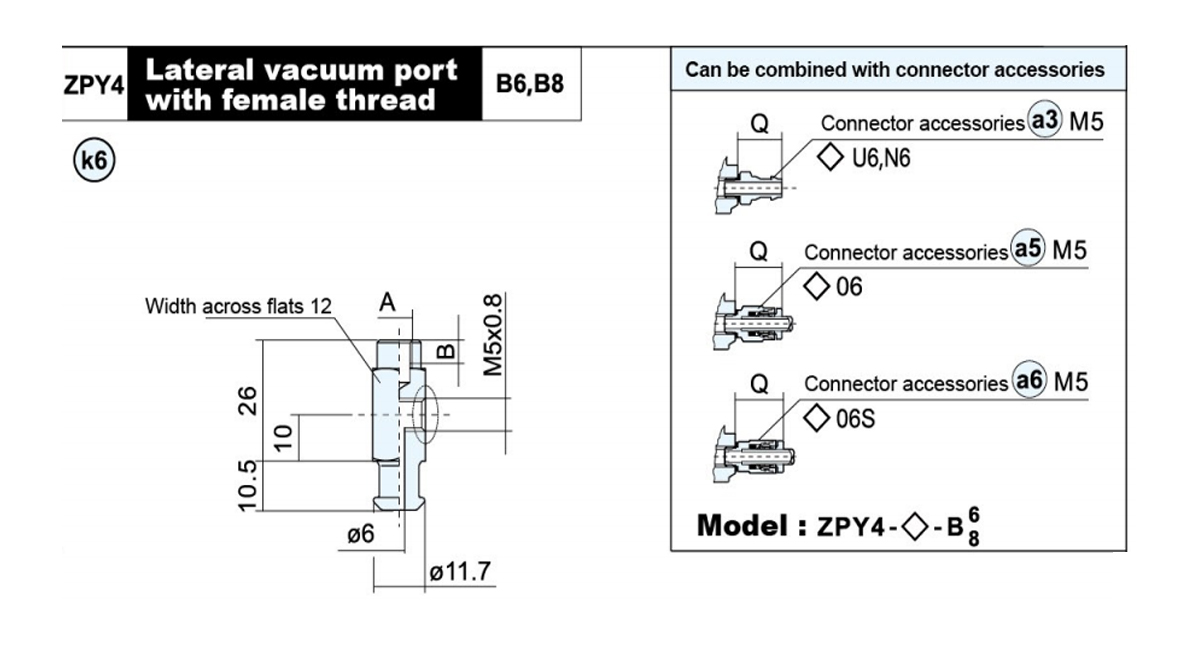

    어댑터 모델 A B 무게(g) 해당 패드
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1.25 8 26.1

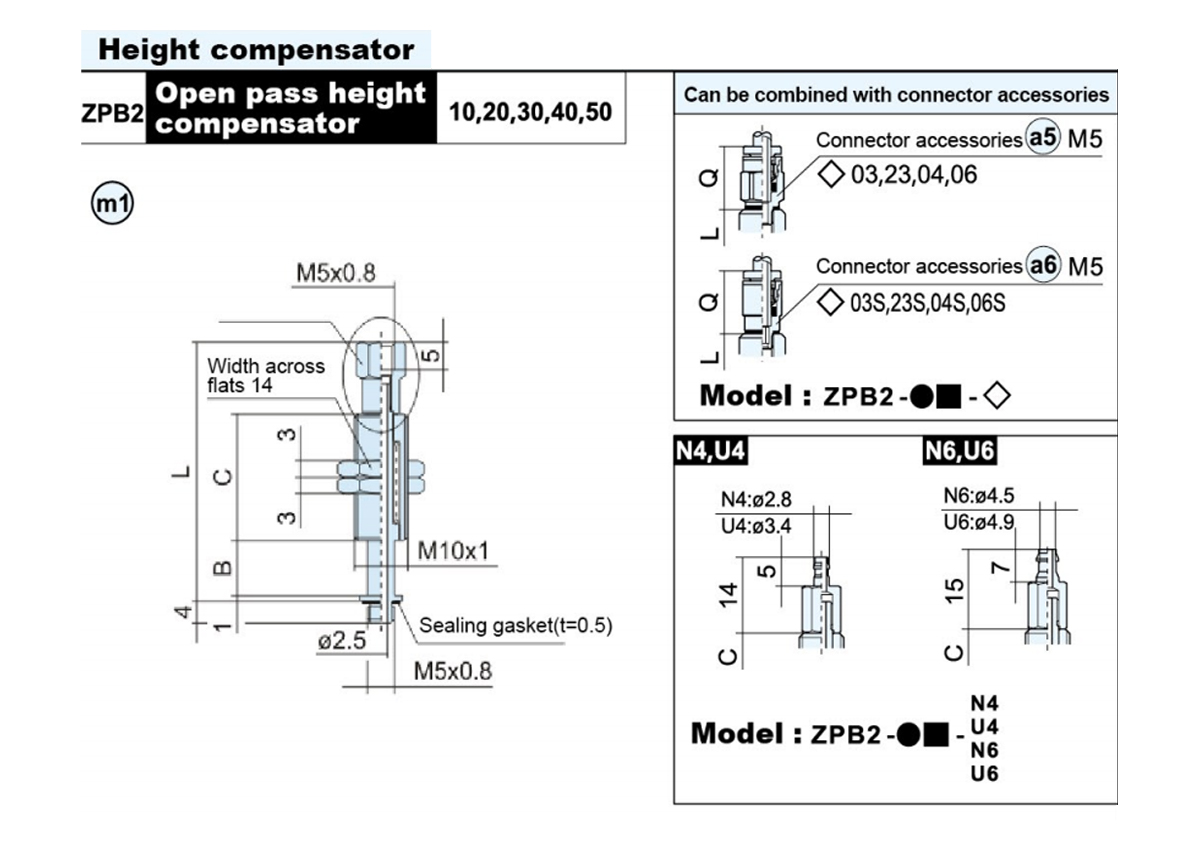

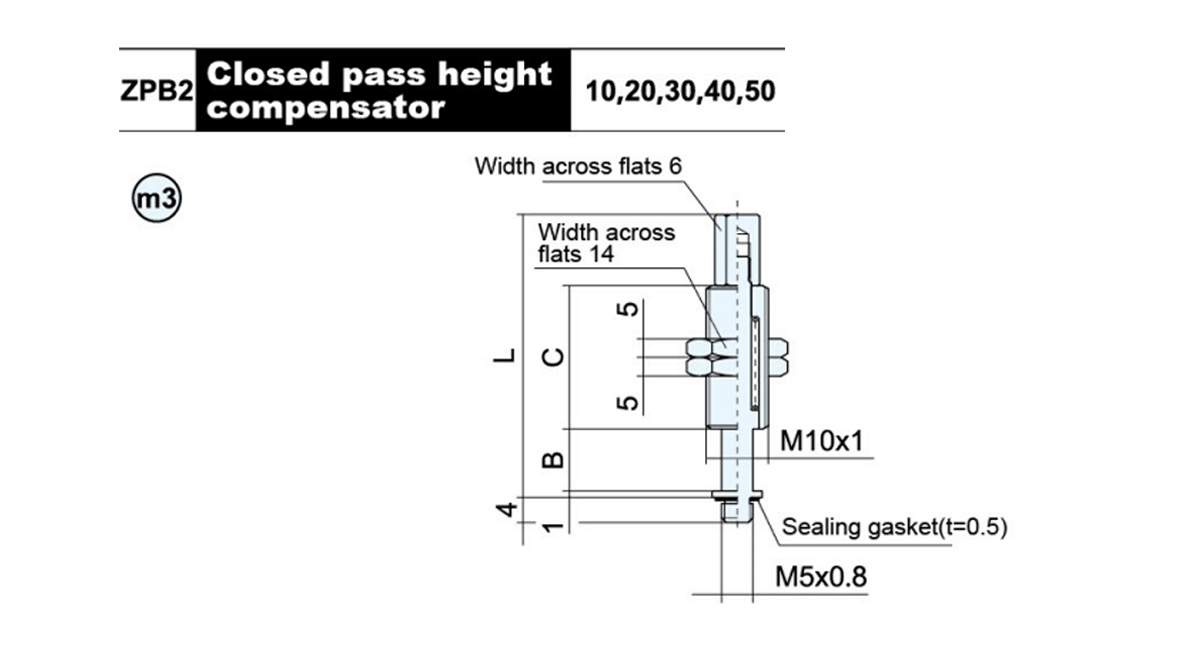

    모델 B C L ●무게  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    모델

    A

    		B C D L ●중량(g)
    J K

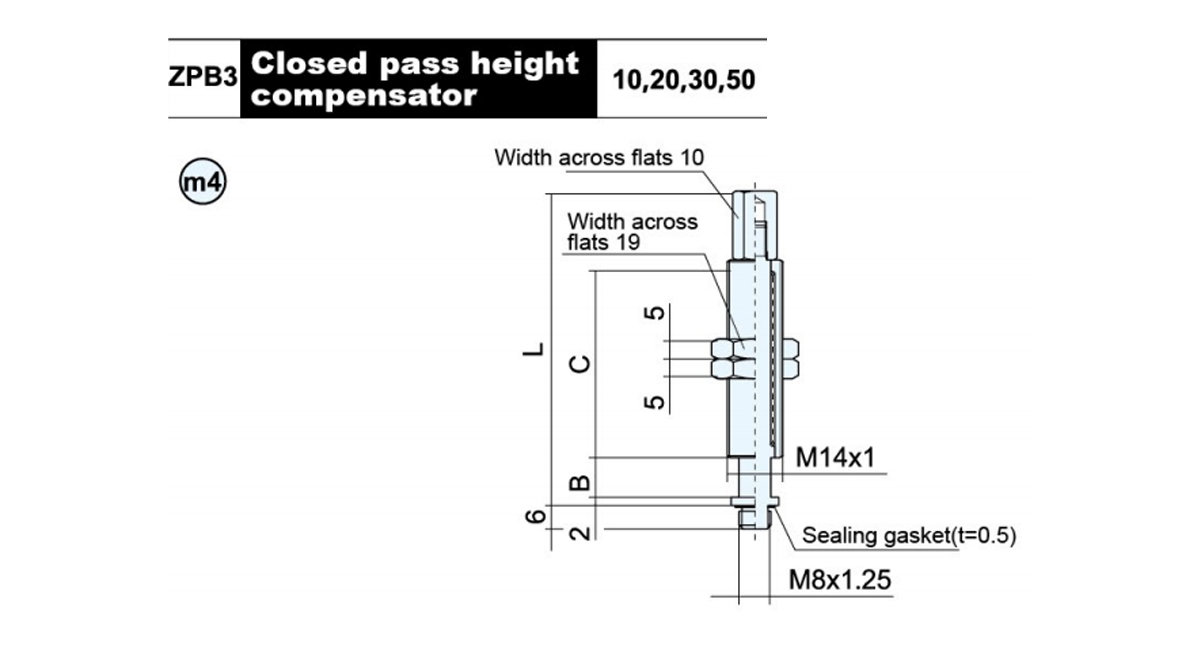

    ZPB3-●10-B5 M5×0.8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●높이 보정 장치 유형:회전(J), 회전 불가(K)    ■ 버퍼 스트로크(mm):10,20,30,50

    모델 B C L ●무게  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●높이 보정기 유형:회전(J), 회전 불가능(K)
    ■버퍼 스트로크(mm):10,20,30,40,50

    모델 B C L ●중량(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●높이 보정기 유형:회전(J), 회전 불가능(K)■Buffer stroke(mm):10,20,30,50
