에어 실린더란 무엇입니까? 유형, 용도 및 작동 방식

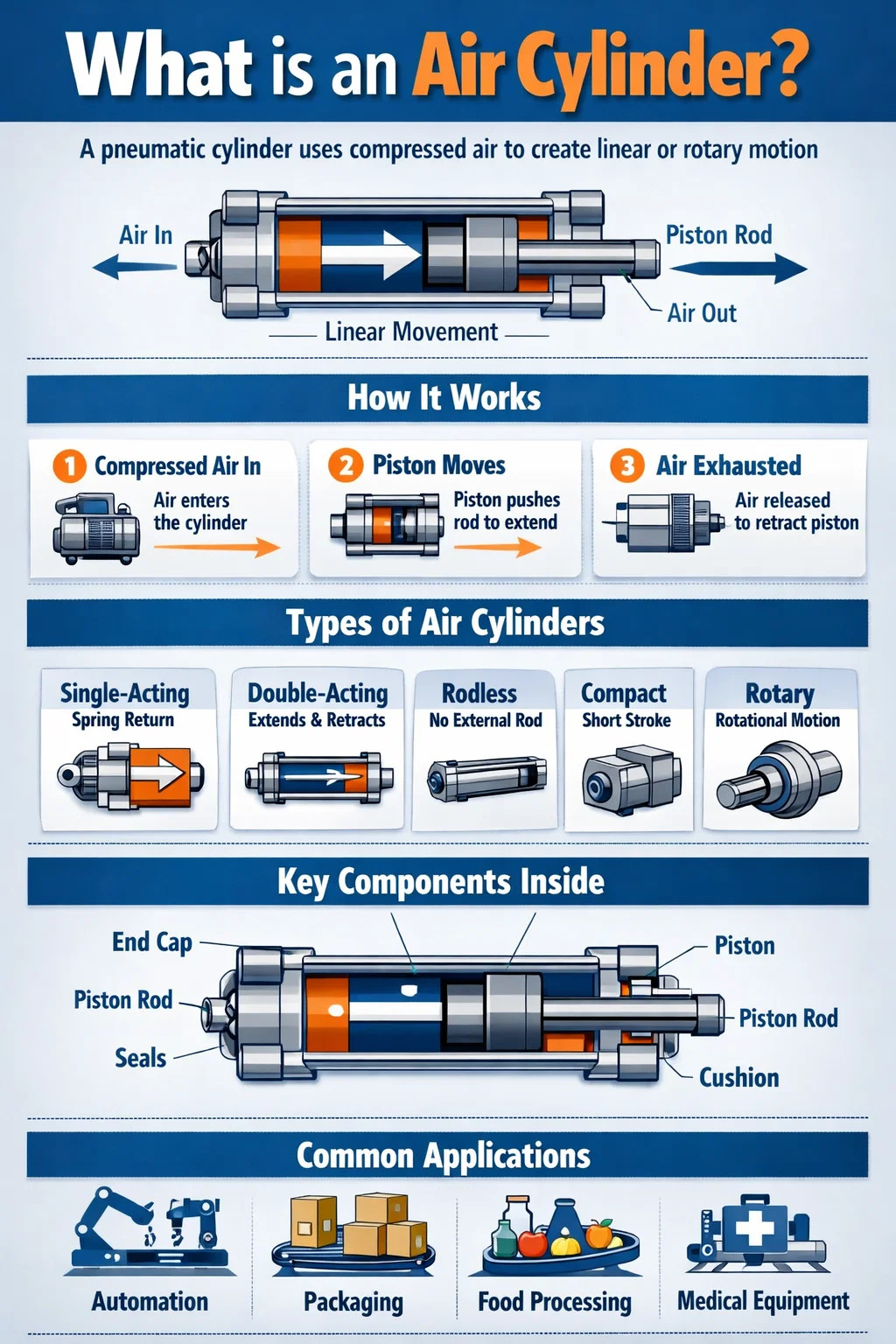

에어 실린더란 무엇입니까?

안 공기 실린더 공압 실린더라고도 불리는 이는 압축 공기를 사용하여 선형 또는 회전 운동과 힘을 생성하는 기계 장치입니다. 가압된 공기에 저장된 위치 에너지를 제어된 기계 작업으로 변환합니다. 간단히 말해서, 압축 공기를 밀어 넣으면 실린더가 정확하고 반복 가능한 양의 힘으로 클램프, 프레스, 밸브, 도어 등을 밀어냅니다.

에어 실린더는 산업 자동화에서 가장 널리 사용되는 액추에이터 중 하나입니다. 이는 조립 라인, 포장 기계, 자동차 제조, 식품 가공, 의료 장비 및 수많은 기타 시스템에 나타납니다. 이 제품의 인기는 유압식 대안에 비해 단순성, 저비용, 고속 및 고유한 청결함의 조합에서 비롯됩니다.

표준 공압 실린더는 원통형 배럴, 피스톤, 피스톤 로드, 엔드 캡, 씰, 공기 유입 및 배출 포트로 구성됩니다. 압축 공기의 경우 - 일반적으로 60~120PSI(4~8bar) 대부분의 산업 환경에서 - 피스톤의 한쪽으로 들어가 피스톤과 피스톤에 부착된 로드를 한 방향으로 구동하는 압력 차이를 생성합니다. 공기를 방출하거나 방향을 바꾸면 동작이 반전되거나 후퇴됩니다.

이 기본 메커니즘은 한 세기가 넘도록 크게 변하지 않았지만 현대 제조에서는 마이크로미터 단위로 측정된 공차로 작동할 수 있도록 공기 실린더를 개선했으며 사이클 수명은 다음을 초과합니다. 2천만 스트로크 , 응답 시간은 몇 밀리초 정도로 빠릅니다.

공기 실린더 작동 방식: 핵심 역학

공압 실린더의 작동 방식을 이해하려면 압력, 면적 및 힘을 함께 살펴봐야 합니다. 실린더가 생성하는 출력 힘은 다음과 같은 간단한 공식으로 결정됩니다.

힘(F) = 압력(P) × 면적(A)

예를 들어, 보어 직경이 50mm인 실린더의 피스톤 면적은 약 19.6cm²입니다. 6bar(87PSI)의 공급 압력에서 대략 1,178뉴턴(약 265lbf) . 실제 힘은 마찰과 밀봉 저항으로 인해 약간 적으며 일반적으로 이론 값의 약 80~90%입니다.

단계별 운영

1. 압축기는 저장 탱크에 압축 공기를 생성하고 저장합니다.
2. 방향 제어 밸브(일반적으로 4/2 또는 5/2 밸브)는 공기를 실린더의 해당 포트로 보냅니다.
3. 압축 공기가 실린더 챔버로 유입되어 피스톤 면을 밀어냅니다.
4. 피스톤이 움직이면서 로드가 바깥쪽으로 움직입니다(확장 스트로크).
5. 밸브가 전환되어 반대쪽으로 공기를 보내고 첫 번째 챔버를 배기합니다.
6. 피스톤이 시작 위치로 후퇴합니다.

속도는 흐름 제어 밸브(니들 밸브 또는 스로틀 밸브라고도 함)에 의해 제어되며, 이는 공기가 실린더 챔버로 유입되거나 배기되는 속도를 제한합니다. 엔드 캡에 내장된 쿠션 기능은 스트로크 끝 부분에서 피스톤의 속도를 늦춰 충격 손상을 방지합니다. 이는 하중이 무겁거나 스트로크가 긴 경우 중요한 고려 사항입니다.

에어 실린더의 종류와 차이점

모든 공압 실린더가 동일한 것은 아닙니다. 모든 응용 분야에 대해 선택되는 유형은 필요한 동작, 사용 가능한 공간, 부하 특성 및 환경 조건에 따라 달라집니다. 가장 일반적으로 사용되는 카테고리는 다음과 같습니다.

단동 실린더

단동 실린더는 압축 공기를 사용하여 피스톤을 한 방향으로만 움직입니다. 복귀 운동은 내부 스프링이나 외부 하중(예: 중력)에 의해 수행됩니다. 이 실린더에는 공기 포트가 하나만 있습니다. 이는 더 간단하고 사이클당 공기를 덜 사용하며 작업력이 한 방향으로만 필요한 클램핑, 스탬핑 및 고정 응용 분야에 이상적입니다. 일반적인 보어 크기는 다음과 같습니다. 8mm ~ 100mm , 스프링 제한으로 인해 스트로크 길이는 일반적으로 최대 200mm입니다.

복동 실린더

산업 자동화에서 가장 널리 사용되는 유형입니다. 복동 실린더는 확장 및 후퇴 스트로크 모두에 압축 공기를 사용합니다. 두 개의 공기 포트(피스톤의 각 측면에 하나씩)를 통해 각 방향을 독립적으로 제어할 수 있습니다. 이는 양방향으로 강력한 힘을 제공하므로 밀기, 당기기, 들어 올리기, 누르기 및 리턴 스트로크의 능동적 제어가 필요한 모든 응용 분야에 적합합니다. 보어 크기는 다음과 같습니다. 6mm ~ 500mm 이상 , 특수 설계에서는 스트로크가 수 미터까지 확장될 수 있습니다.

로드리스 실린더

한쪽 끝에서 연장되는 기존의 피스톤 로드 대신 로드 없는 실린더는 실린더 배럴 외부를 따라 기계적 또는 자기적 커플링을 통해 동작을 전달합니다. 이 디자인에는 대략적인 요구 사항이 있습니다. 설치 길이의 절반 동일한 스트로크를 위한 기존 실린더이므로 좁은 공간에서 유용합니다. 로드리스 실린더는 픽 앤 플레이스 시스템, 갠트리 자동화 및 슬라이드 테이블에서 일반적으로 사용됩니다.

소형 및 단행정 실린더

플랫 실린더 또는 팬케이크 실린더라고도 하며 매우 짧은 스트로크용으로 설계되었습니다. 1mm ~ 50mm — 제한된 공간에서. 로우 프로파일 폼 팩터로 인해 공간이 제한된 전자 제조, PCB 처리 및 의료 장치 조립 분야에서 선호됩니다.

로터리 액츄에이터

대부분의 사람들은 공기 실린더를 선형 운동과 연관시키는 반면, 회전식 공압식 액츄에이터는 압축 공기를 각도 운동으로 변환합니다. 밸브 회전, 부품 위치 지정 또는 인덱스 테이블 구동에 사용됩니다. 일반적인 회전 각도는 다음과 같습니다. 90°, 180°, 270° , 연속 회전 버전도 존재합니다.

탠덤 실린더

동일한 피스톤 로드를 공유하는 직렬로 연결된 두 개의 실린더. 이 구성은 보어 직경을 늘리지 않고 출력 힘을 대략 두 배로 늘립니다. 높은 힘이 필요하지만 설치 직경이 제한될 때 유용합니다.

다중 위치 실린더

표준 실린더는 완전히 확장된 위치와 완전히 수축된 위치의 두 가지 위치를 제공합니다. 다중 위치(또는 다단계) 실린더는 2개 이상의 실린더를 결합하여 스트로크를 따라 3개 또는 4개의 개별 위치를 달성합니다. 이는 서보 제어 없이 여러 정지 지점이 필요한 인덱싱, 부품 위치 지정 및 조립 작업에 유용합니다.

공압 실린더 내부의 주요 구성 요소

유형이나 크기에 관계없이 모든 공기 실린더는 여러 가지 중요한 구성 요소로 제작됩니다. 이러한 부품을 이해하면 현장에서 실린더를 지정, 유지 관리 또는 문제 해결하는 데 도움이 됩니다.

• 배럴(실린더 튜브): 피스톤을 포함하고 이동을 안내하는 본체입니다. 일반적으로 내부 표면이 정밀하게 연마된 알루미늄 합금, 스테인리스강 또는 탄소강 튜브로 제작됩니다. 씰 마모를 최소화하기 위해 표면 거칠기는 일반적으로 Ra 0.4–0.8 µm로 유지됩니다.
• 피스톤: 배럴 내부의 두 개의 공기 챔버를 분리하는 디스크 모양의 구성 요소입니다. 공압을 로드의 기계적 힘으로 전달합니다. 피스톤에는 챔버 사이의 공기 누출을 방지하기 위해 O-링 또는 립 씰이 있습니다.
• 피스톤 로드: 피스톤에 부착되고 한쪽 또는 양쪽 엔드 캡을 통해 연장되는 정밀 연삭 강철 샤프트(종종 크롬 도금 또는 경질 양극산화 처리)입니다. 로드 직경은 압축 하중 하에서 좌굴에 저항할 수 있는 크기입니다. 일반적으로 더 긴 스트로크에 대해 오일러의 기둥 좌굴 공식을 사용합니다.
• 엔드 캡(머리 및 캡): 배럴의 두 끝을 닫습니다. 로드 측 엔드 캡(헤드)에는 로드 씰과 와이퍼 씰이 포함되어 있습니다. 블라인드 측 엔드 캡(캡)에는 쿠션 밸브와 공기 포트가 포함될 수 있습니다.
• 물개: 아마도 유지 관리가 가장 중요한 구성 요소일 것입니다. 피스톤 씰은 챔버 간 누출을 방지합니다. 로드 씰은 외부 누출을 방지합니다. 와이퍼 씰(스크레이퍼 씰이라고도 함)은 먼지와 오염물질이 유입되는 것을 방지합니다. 일반적인 씰 재질로는 NBR(니트릴), 폴리우레탄, PTFE, Viton 등이 있으며, 각각은 다양한 온도 범위와 매체에 적합합니다.
• 쿠션 밸브: 스트로크 끝 근처의 피스톤 앞쪽에 작은 에어 포켓을 가두어 점차적으로 감속시키는 엔드 캡에 내장된 조정 가능한 니들 밸브. 쿠션이 없으면 무거운 하중을 받고 고속으로 작동하는 실린더는 다음을 초과하는 충격력을 생성할 수 있습니다. 10kN , 조기 마모 또는 구조적 손상을 초래합니다.
• 로드 베어링(부싱): 로드를 안내하고 측면 하중을 흡수하는 헤드 엔드 캡의 저마찰 베어링 표면입니다. 종종 소결 청동이나 IGUS 유형의 자기 윤활 폴리머로 만들어집니다.
• 위치 센서/자기 스위치: 많은 실린더에는 리드 스위치나 피스톤에 내장된 자석을 감지하는 홀 효과 센서를 장착하기 위한 외부 홈이 있습니다. 이는 실린더 본체를 관통하지 않고 위치 피드백(완전 확장 또는 완전 후퇴 신호)을 제공합니다.

에어 실린더를 선택할 때 이해해야 할 주요 사양

응용 분야에 적합한 공압 실린더를 선택하는 것은 처음 나타나는 것보다 더 미묘한 차이가 있습니다. 사양이 잘못되면 힘이 부족하고, 조기 밀봉 실패가 발생하고, 로드 좌굴이 발생하거나, 사이클 시간이 단축될 수 있습니다. 가장 중요한 매개변수는 다음과 같습니다.

보어 직경

배럴의 내부 직경. 이것이 출력 힘의 주요 결정 요인입니다. 표준 보어 크기는 ISO 6432(보어 직경 8~25mm의 경우) 및 ISO 15552(32~320mm의 경우)를 따릅니다. 일반적인 크기에는 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 및 200mm가 포함됩니다. 보어가 클수록 동일한 압력에서 더 많은 힘을 가할 수 있지만 사이클당 더 많은 공기 소비를 의미합니다.

스트로크 길이

피스톤 로드가 완전히 수축된 상태에서 완전히 확장된 상태까지의 총 이동 거리입니다. 표준 스트로크는 25mm 단위로 제공되는 경우가 많지만 맞춤 길이가 일반적입니다. 스트로크가 길수록 로드 좌굴 위험이 증가하며 적용된 압축력에 대한 실린더의 좌굴 하중 등급을 확인해야 합니다.

작동 압력

대부분의 산업용 공압 실린더의 등급은 다음과 같습니다. 1~10bar(14.5~145PSI) 근무 압력. 가장 일반적인 공장 공기 공급량은 6~7bar입니다. 설치하기 전에 항상 실린더의 최대 작동 압력 등급을 확인하십시오. 이를 초과하면 씰이 파열되거나 엔드 캡이 변형될 수 있습니다.

로드 직경 및 좌굴 저항

압축(푸시) 하중의 경우 특히 긴 스트로크에서 로드의 좌굴 여부를 검사해야 합니다. 안전한 압축 하중은 로드 직경, 자유 좌굴 길이 및 장착 구성에 따라 달라집니다. 800mm 자유 길이에 20mm 로드가 있는 실린더는 안전하게 핸들링할 수 있습니다. 3~4kN 압축 시 - 이론적 피스톤 힘보다 훨씬 적습니다.

작동 온도

NBR 씰이 있는 표준 실린더는 다음 사이에서 작동합니다. -20°C 및 80°C . 더 높은 온도(최대 200°C)의 경우 Viton 또는 PTFE 씰이 필요합니다. 식품 등급 및 클린룸 변형 제품은 위생 및 오염 표준을 충족하기 위해 특수 재료와 표면 처리를 사용합니다.

장착 스타일

실린더가 기계 프레임에 장착되는 방식은 하중 분산 및 정렬에 중요한 영향을 미칩니다. 일반적인 장착 스타일은 다음과 같습니다.

• 풋/플랜지 마운트: 견고한 고정 장착. 각도 변화가 없는 순수 선형 하중에 가장 적합합니다.
• 클레비스 마운트(후면 피벗): 실린더가 회전하는 동안 스트로크 중에 각도가 변하는 하중을 수용할 수 있습니다.
• 트러니언 마운트: 상당한 각도 움직임이 있는 중부하 작업에 적합한 측면 피벗.
• 로드 엔드 부착물: 팁의 구형 로드 아이 또는 클레비스 로드 끝은 부하 연결 지점에서 각도 정렬을 허용합니다.

에어 실린더가 사용되는 곳: 실제 응용 분야

공압 실린더는 자동화된 이동과 관련된 거의 모든 산업에 나타납니다. 속도, 단순성 및 청결성(배기는 오일이 아닌 공기일 뿐임)으로 인해 수많은 환경에서 선택되는 액추에이터입니다.

제조 및 조립 자동화

자동차 공장에서 공압 실린더는 로봇 용접 설비, 부품 클램프, 압입 도구 및 컨베이어 전환기를 구동합니다. 단일 조립 라인에는 다음의 사이클 속도로 작동하는 수백에서 수천 개의 공기 실린더가 포함될 수 있습니다. 분당 30~120사이클 . 하드스톱 끝단 위치를 갖춘 공압 포지셔닝의 반복성은 대량 생산에 대한 신뢰성을 높여줍니다.

포장기계

충진 기계, 캡핑 헤드, 라벨 부착기, 상자 설치기 및 케이스 밀봉 장치는 모두 빠르고 반복 가능한 동작을 위해 공압 실린더를 사용합니다. 분당 600개의 병을 생산하는 병입 라인은 충전 실린더를 초당 10회 순환하므로 씰 수명과 밸브 응답 시간이 극도로 요구됩니다.

식품 및 음료 가공

FDA 규격 씰이 장착된 스테인리스 스틸 실린더는 육류 분배, 제빵 기계, 유제품 가공 및 야채 분류에 사용됩니다. 액추에이터를 손상시키지 않고 물과 세척제로 장비를 세척할 수 있는 능력은 이러한 환경에서 유압식 대안에 비해 중요한 이점입니다.

의료 및 제약 장비

저탈출 씰이 있는 양극 산화 알루미늄 또는 스테인리스 스틸로 제작된 클린룸 호환 실린더는 정제 프레스 기계, 주사기 충전 장비 및 진단 분석기에 나타납니다. 이러한 실린더는 엄격한 오염 표준을 충족해야 하며 종종 다음과 같은 조건으로 작동해야 합니다. 0.01 µm까지 필터링된 장비 품질의 공기 .

건설 및 중장비

대형 건설 기계는 우수한 힘 대 크기 비율을 위해 주로 유압 실린더를 사용하지만, 공압 실린더는 트럭과 기차의 에어 브레이크, 공압 해머, 리벳 공구 및 도어 작동 메커니즘에 사용됩니다. 8~10bar의 압축 공기는 습하고 먼지가 많은 환경에서 40톤 굴절식 트럭을 안정적으로 정지시킬 수 있는 충분한 제동력을 생성할 수 있습니다.

인쇄 및 용지 취급

윤전 오프셋 인쇄기, 매엽 인쇄기, 용지 변환 기계는 닙 롤 조정, 인상 던지기/끄기, 잉크 분수 제어 및 그리퍼 메커니즘을 위해 공압 실린더를 사용합니다. 공압식 작동 속도는 최신 프레스의 높은 작동 속도와 일치합니다. 일부는 과속으로 작동합니다. 시간당 15,000매 .

농업 기계

화분, 분무기 및 수확 장비는 종자 계량 차단, 스프레이 붐 접기 및 뒷문 제어를 위해 공기 실린더를 사용합니다. 먼지, 진흙, 겨울 보관 시 -30°C부터 여름 현장 작업 시 50°C까지 온도 변화가 있는 실외 환경에서의 견고성은 농업용 공압 부품의 핵심 요구 사항입니다.

에어 실린더 vs. 유압 실린더 vs. 전동 액추에이터

엔지니어는 액추에이터 유형을 선택할 때 공압 실린더를 유압 실린더와 전기 액추에이터(서보 또는 스테퍼 구동 선형 스테이지)라는 두 가지 주요 대안과 비교합니다. 각 기술에는 뚜렷한 장점이 있습니다.

공압 시스템의 에너지 효율성 - 종종 인용됩니다. 전체 10~15% 압축기 비효율성, 분배 손실 및 배기 손실을 고려할 때 이는 현대 에너지를 고려한 제조 환경에서 가장 심각한 약점입니다. 그러나 낮은 단가, 신뢰성 및 플랜트 압축 공기 인프라의 광범위한 가용성으로 인해 공압 실린더는 계속해서 고속, 중간 힘 응용 분야의 실질적인 기본값이 되었습니다.

전동 액추에이터는 정밀한 중간 위치 지정, 힘 제어 또는 프로그래밍 가능한 동작 프로파일이 필요한 응용 분야에서 점점 더 경쟁력을 갖추고 있습니다. 이는 표준 공압 실린더가 비례 밸브 및 피드백 센서를 추가하지 않고는 일치할 수 없는 기능으로, 복잡성과 비용이 크게 증가합니다.

공압 회로: 공기 실린더가 시스템에 연결되는 방식

안 air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

공기 준비 장치(FRL)

FRL 장치(필터, 조절기, 윤활기)는 압축 공기가 실린더에 도달하기 전에 조절합니다. 필터는 미립자와 습기를 제거합니다. 조절기는 작동 압력을 설정합니다. 윤활 장치(현재는 현대 자체 윤활 씰과 함께 덜 일반적으로 사용됨)는 미세한 오일 미스트를 추가하여 내부 구성 요소를 보호합니다. 더럽거나 습하거나 잘못 가압된 공기로 실린더를 작동하는 것은 조기 밀봉 실패의 주요 원인입니다.

방향 제어 밸브

솔레노이드 작동 방향 밸브 - 일반적으로 5/2 또는 5/3 방향 구성 — 복동 실린더의 어느 포트가 공급 공기를 받아들이고 어느 포트가 배기되는지 제어합니다. 응답 시간 5~15밀리초 표준 솔레노이드 밸브에 일반적입니다. 고속 응용 분야에서는 더 빠른 전환을 위해 파일럿 작동식 또는 포핏형 밸브를 사용할 수 있습니다.

유량 제어 밸브

미터 아웃 유량 제어는 공압 실린더의 속도 조절을 위한 표준 접근 방식입니다. 이는 실린더에서 나가는 배기 흐름을 제한하여 피스톤 속도를 완화하고 제어하는 ​​배압을 생성합니다. 미터인(공급 제한)은 특정 상황에서 사용되지만 다양한 부하로 인해 속도가 일관되지 않을 수 있습니다.

압력 조절기 및 안전 밸브

개별 사용 지점 조절기를 사용하면 동일한 시스템의 여러 실린더가 서로 다른 압력에서 작동할 수 있습니다. 예를 들어 높은 힘의 압착 작업과 함께 깨지기 쉬운 부품에 대한 부드러운 조임력이 있습니다. 안전 배기 밸브는 비상 정지 상황에서 전체 구역이나 기계에 대한 공기 공급을 차단하여 저장된 에너지를 안전하게 방출합니다.

에어 실린더의 일반적인 문제 및 진단 방법

잘 지정되고 올바르게 설치된 공압 실린더라도 시간이 지나면 문제가 발생합니다. 가장 일반적인 오류 모드를 알면 진단 시간이 절약되고 계획되지 않은 가동 중지 시간이 방지됩니다.

공기 누출

피스톤 로드나 포트 피팅 주위의 외부 누출은 일반적으로 소리나 비눗물을 바르고 거품을 관찰함으로써 감지할 수 있습니다. 피스톤 씰을 지나 내부 누출이 발생하면 실린더가 움직이거나 부하가 걸린 상태에서 위치를 유지하지 못하게 됩니다. 이는 실린더에 고정 명령이 내려졌을 때 배기 포트를 통해 공기가 빠져나가는 소리로 들립니다. 씰 교체는 표준 수리입니다. 대부분의 ISO 표준 실린더에는 교체 키트를 사용할 수 있습니다.

느리거나 일관성 없는 움직임

느린 실린더는 막힌 필터, 작은 튜브, 부분적으로 닫힌 흐름 제어 또는 마모되거나 오염된 방향 밸브로 인해 흐름이 제한되어 발생하는 경우가 많습니다. (압축기뿐만 아니라) 실린더 포트의 공급 압력을 확인하십시오. 긴 튜브 연결에 따른 상당한 압력 강하 또는 소형 피팅은 수년에 걸쳐 분배 시스템이 유기적으로 성장한 공장에서 흔히 발생합니다.

로드 스코어링 및 조기 씰 마모

측면 하중(실린더 축에 수직으로 가해지는 힘)은 로드 베어링과 씰 마모를 가속화합니다. 실린더는 축방향 하중 전용으로 설계되었습니다. 애플리케이션이 로드에 측면 하중을 가하는 경우 축외 하중을 전달하기 위해 선형 가이드 또는 외부 베어링을 추가해야 합니다. 오염된 공기(입자 또는 물)도 배럴 내부에 마모를 유발합니다.

스트로크 종료 후 강타 및 충격 손상

실린더가 스트로크 끝에 도달하고 피스톤이 높은 에너지로 엔드 캡에 충격을 가하면 충격파, 소음 및 기계적 응력이 발생합니다. 내장된 쿠션 밸브를 조정하는 것(제한을 증가시키려면 바늘을 시계 방향으로 돌리는 것)이 첫 번째 단계입니다. 실린더에 쿠션이 부족한 경우 외부 충격 흡수 장치 또는 조정 가능한 감속 제어 장치를 회로에 추가할 수 있습니다.

실린더가 움직이지 않음

전혀 움직이지 않는 실린더는 일반적으로 공기 공급 없음(밸브 전환 안 됨, 라인 막힘, 절연체 폐쇄), 부식으로 인해 피스톤이 고착됨(윤활 없이 장기간 보관한 후 흔히 발생) 또는 과도한 측면 하중이나 과압으로 인해 로드가 파손되었음을 나타냅니다. 체계적인 점검 - 포트의 압력을 확인하고 솔레노이드 표시기로 밸브 전환을 확인한 다음 기계적으로 실린더를 검사하여 원인을 신속하게 격리합니다.

공압 실린더 유지 관리 모범 사례

최신 공기 실린더는 유지 관리를 최소화하도록 설계되었지만 "최소"는 "0"과 동일하지 않습니다. 체계적인 예방 유지보수 접근 방식은 서비스 수명을 크게 연장합니다.

• 공기를 깨끗하고 건조하게 유지하십시오: 압축기 탱크에서 물을 배출하고 정기적으로 여과합니다. 습한 환경의 시스템에는 냉동식 공기 건조기를 설치하십시오. 압력 노점 3°C 이하 실린더에서는 좋은 목표입니다. 압축 공기에 포함된 물은 배럴 내부에 부식을 일으키고 엘라스토머 씰을 부풀립니다.
• 매주 막대 상태를 검사하십시오. 크롬 로드 표면의 긁힘은 모든 스트로크에서 로드 씰을 손상시킵니다. 로드와의 기계적 접촉 원인(용접 스패터, 정렬 불량 고정 장치)을 즉시 제거하고 자국이 난 로드가 씰을 파괴하기 전에 교체하십시오.
• 사전에 씰 교체: 많은 공장에서는 고정된 간격으로 실린더 씰 키트를 교체합니다. 2~3년 고장을 기다리지 않고 주기가 높은 장비에 적용합니다. 생산 라인에서 계획되지 않은 가동 중단 시간은 일반적으로 씰 키트와 30분의 노동 시간보다 훨씬 더 많은 비용을 발생시킵니다.
• 장착 하드웨어를 확인하십시오. 진동으로 인해 볼트, 클레비스 핀 및 로드 엔드 잠금 너트가 느슨해집니다. 느슨해진 피벗 핀으로 인해 실린더가 옆으로 기울어져 마모를 가속화하는 측면 하중이 생성될 수 있습니다. 고주기 또는 고진동 장비의 장착 하드웨어를 분기별로 토크 점검합니다.
• 크리프 또는 위치 드리프트 모니터링: 정하중을 유지하는 복동 실린더는 드리프트해서는 안 됩니다. 부하가 걸린 상태에서 위치 변화가 느리다는 것은 피스톤 씰 바이패스를 의미합니다. 즉, 안전 문제나 품질 결함이 발생하기 전에 고장이 임박했다는 경고 신호입니다.
• 예비 실린더 또는 씰 키트를 준비하십시오. 중요한 생산 실린더의 경우, 선반에 완전한 예비 장치가 있으면 MTTR(평균 수리 시간)이 몇 시간에서 몇 분으로 단축됩니다. 재고가 있는 유통업체로부터 표준 ISO 실린더를 신속하게 조달할 수 있지만 맞춤형 또는 특수 장치에는 몇 주의 리드 타임이 있을 수 있습니다.

공압 실린더 기술의 혁신과 동향

공압 실린더의 기본 원리는 변하지 않았지만 제조업체는 의미 있는 방식으로 기술을 지속적으로 개선하고 확장하고 있습니다.

통합 위치 감지 및 IO-Link

표준 실린더에 장착된 IO-Link 호환 센서는 이제 2선 디지털 인터페이스를 통해 지속적인 위치 피드백, 진단(사이클 수, 온도, 작동 시간) 및 매개변수화를 제공합니다. 이를 통해 공압 실린더가 "멍청한" 액추에이터에서 Industry 4.0 아키텍처의 지능형 구성 요소로 이동하여 전용 배선을 추가하지 않고도 예측 유지 관리 및 원격 모니터링이 가능해졌습니다.

비례 공압

위치 변환기와 결합된 비례 압력 및 유량 밸브는 공기 실린더의 폐쇄 루프 힘 및 위치 제어를 가능하게 합니다. 서보 전기의 정밀도와 일치하지는 않지만 이러한 시스템은 다음과 같은 위치 반복성을 달성할 수 있습니다. ±0.1mm 제어된 힘 적용 - 이전에는 유압 또는 전기 액추에이터로 제한되었던 기능입니다. 비용은 단순한 온/오프 공압식보다 높지만 전체 서보 전기 시스템보다는 낮습니다.

에너지 회수 및 효율성

압축 공기는 비용이 많이 듭니다. 압축 공기에서 1kW의 기계적 작업을 생성하려면 일반적으로 비용이 많이 듭니다. 7~8배 이상 전기 모터의 동일한 작업보다. 이로 인해 압력 부스트 시스템, 중간 스트로크에서 공급을 차단하는 공기 절약 회로, 배기 에너지를 포착하는 복구 시스템의 개발이 이루어졌습니다. 일부 제조업체에서는 최적화된 회로에서 공기가 30~50% 절약된다고 보고합니다.

경량 및 부식 방지 소재

고강도 양극 산화 알루미늄, 섬유 강화 폴리머 및 스테인레스 스틸 실린더는 실린더가 움직이는 부품에 장착되는 응용 분야에서 중요한 무게를 줄이는 동시에 공격적인 세척 화학 물질, 염수 분무 및 실외 노출을 견뎌냅니다. 의료용 실린더는 잠재적인 오염원을 제거하기 위해 전체적으로 전해연마된 스테인레스 스틸을 사용합니다.

소형화

정밀 가공 및 씰 기술의 발전으로 인해 생산 에어 실린더의 최소 사용 가능 보어 직경이 2.5mm , 스트로크가 1mm만큼 짧습니다. 이러한 마이크로 실린더는 모든 그램과 밀리미터가 중요한 의료 진단 장비, 반도체 취급 및 마이크로 조립 응용 분야에 사용됩니다.
