에어 실린더는 무엇을 합니까? 기능, 유형 및 용도

에어 실린더의 역할 - 짧은 답변

안 공기 실린더 - 공압 실린더라고도 함 - 압축 공기 에너지를 선형 기계 운동으로 변환합니다. 가압된 공기가 실린더의 한쪽으로 들어가면 밀봉된 보어를 따라 피스톤을 밀어 제어된 밀거나 당기는 힘을 생성합니다. 이러한 힘은 산업, 자동차 및 제조 환경에서 부하를 이동하고, 부품을 고정하고, 작업물을 들어올리고, 밸브를 작동시키는 등 수십 가지의 기타 기계 작업을 수행합니다.

실제적으로 말하면, 설정된 압력으로 공기를 공급하면 실린더가 정밀하고 반복 가능한 스트로크를 제공합니다. 대부분의 표준 공기 실린더는 40~150PSI(2.8~10.3bar)에서 작동합니다. , 소형 실린더의 수 뉴턴부터 대구경 산업 장치의 수만 뉴턴에 이르는 힘을 생성합니다. 예를 들어, 6bar의 100mm 보어 실린더는 약 4,712N(약 1,060lbf)의 추력을 생성합니다. 이는 베어링 압입, 라벨 스탬프 또는 컨베이어 게이트 전진에 충분한 양입니다.

유압식 또는 전동식 액추에이터에 비해 가장 큰 장점은 단순성입니다. 공기는 깨끗하고 압축 가능하며 거의 모든 공장에서 사용할 수 있습니다. 공압식 액츄에이터는 유체 복귀 라인이 필요하지 않고, 모터에서 열이 축적되지 않으며, 적절하게 유지 관리할 경우 심각한 마모 없이 수백만 번 순환될 수 있습니다.

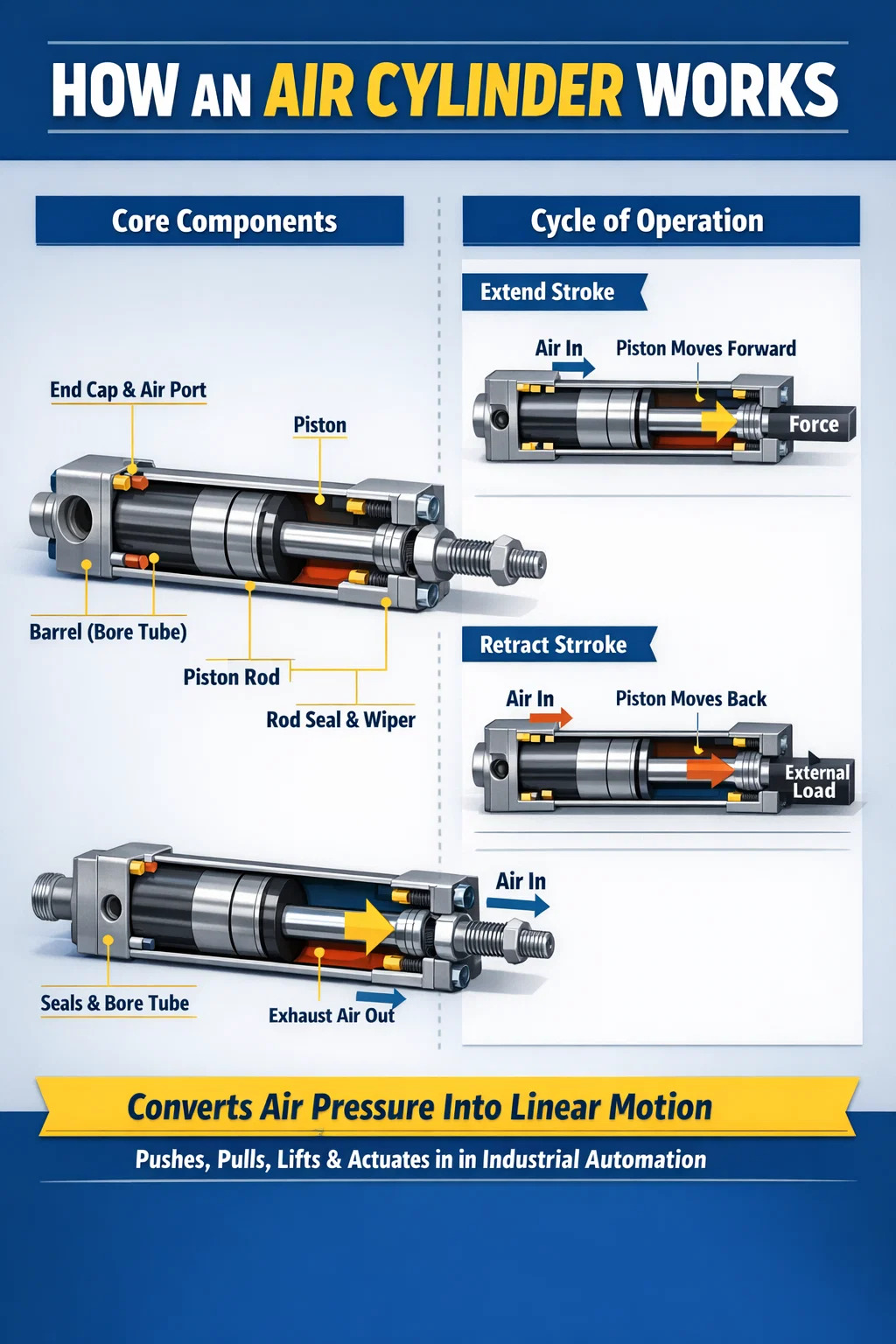

에어 실린더가 내부적으로 작동하는 방식

내부 메커니즘을 이해하면 공압 실린더를 선택, 크기 조정 또는 문제를 해결할 때 도움이 됩니다. 모든 공기 실린더는 외부 모양이 다르더라도 동일한 기본 아키텍처를 공유합니다.

핵심 구성 요소

• 배럴(보어 튜브): 원통형 하우징은 일반적으로 알루미늄 합금, 스테인리스강 또는 경질 양극 산화 알루미늄으로 만들어집니다. 보어 직경은 출력 힘을 직접적으로 결정합니다.
• 피스톤: 공기 우회를 방지하기 위해 O-링이나 립 씰로 밀봉된 보어 내부에서 미끄러지는 디스크입니다.
• 피스톤 로드: 강화된 크롬 도금 강철 막대가 피스톤에 부착되어 외부 하중에 힘을 전달합니다.
• 엔드 캡(머리): 배럴의 양쪽 끝을 밀봉하고 공기 흡입구/배출구 포트를 포함합니다.
• 로드 씰 및 와이퍼: 로드를 따라 공기 누출을 방지하고 보어에 오염 물질이 들어가지 않도록 하십시오.
• 쿠션 조절기: 스트로크 끝 부분에서 피스톤을 감속시켜 충격 소음과 마모를 줄이는 엔드 캡에 내장된 옵션 니들 밸브.

운동의 순환

솔레노이드 밸브가 열리면 압축 공기가 실린더의 캡 엔드 포트로 유입됩니다. 공기압이 피스톤 면에 형성됩니다. 힘은 압력에 유효 피스톤 면적을 곱한 것과 같습니다(F = P × A). . 힘이 마찰과 부하 저항을 극복하면 피스톤이 전진하여 로드가 늘어납니다. 후퇴하려면 밸브가 전환됩니다. 공기가 로드 엔드 포트로 들어가고 피스톤의 환형 영역(전체 영역에서 로드 단면적을 뺀 영역)에 압력이 작용하여 로드가 뒤로 당겨집니다. 배기된 공기는 머플러를 통해 배출되어 소음을 줄입니다.

이 전체 주기(확장 및 축소)는 몇 초 안에 발생할 수 있습니다. 포장 라인에 사용되는 고속 공압 실린더는 일반적으로 초당 5~10회의 전체 사이클을 완료합니다. 로봇식 픽 앤 플레이스 셀에서는 스트로크당 200~300밀리초의 사이클 시간이 표준입니다.

에어 실린더의 종류와 각 실린더의 역할

모든 공압 실린더가 동일한 기능을 수행하거나 모든 용도에 적합한 것은 아닙니다. 실린더의 설계에 따라 실린더가 움직이는 방식, 적용되는 힘의 양, 작용하는 방향이 결정됩니다. 다음은 가장 일반적인 유형에 대한 분석입니다.

싱글 액팅과 더블 액팅: 어느 것이 더 효과가 좋나요?

단동식 공압 실린더는 한 방향으로만 공기압을 사용합니다. 리턴 스프링이 로드를 다시 가져옵니다. 이는 복동 장치에 비해 공기의 약 절반을 소비하므로 확장 스트로크에만 힘이 필요한 간단한 클램핑 작업에 적합합니다. 그러나 스프링은 내부 공간을 차지하고 유효 스트로크 길이를 10~20% 줄이며 스프링 힘은 확장 시 피스톤에 작용하여 순 출력 힘을 낮춥니다.

복동식 에어 실린더는 스트로크 확장 및 후퇴 모두에 압축 공기를 사용합니다. 이것은 산업 자동화에서 가장 일반적인 유형입니다. , 전 세계 공압 액추에이터 설치의 대부분을 차지합니다. 양방향으로 완전한 제어 가능한 힘을 제공하고, 각 포트의 흐름 제한기를 통해 정밀한 속도 제어가 가능하며, 힘 계산에서 고려할 스프링 비율이 없습니다.

에어 실린더가 사용되는 곳 - 실제 응용 분야

공압 실린더는 거의 모든 제조 부문과 일상 인프라의 다양한 영역에 사용됩니다. 속도, 청결성 및 비용 효율성으로 인해 가벼운 힘에서 중간 정도의 힘이 필요한 응용 분야에서 지배적인 선형 액추에이터가 되었습니다.

제조 및 조립 라인

이는 에어 실린더의 단일 적용 분야 중 가장 큰 규모입니다. 자동차 조립 라인에서 공압 액추에이터는 부품 이송, 용접 중 부품 클램핑, 도어 힌지 압착, 나사 고정 장치 위치 지정 등의 작업을 수행합니다. 단일 차량 차체 조립 스테이션에서는 동기화된 순서로 작동하는 50~200개의 개별 공압 실린더를 사용할 수 있습니다. 보어 크기는 일반적으로 32mm ~ 125mm이며, 스트로크는 작업에 따라 25mm ~ 400mm입니다.

식품 및 음료 가공

식품 가공에는 부식성 세척제로 세척할 수 있고 오염에 저항할 수 있는 액추에이터가 필요합니다. FDA 준수 씰이 있고 외부 윤활 포트가 없는 스테인리스 스틸 공기 실린더는 병입 공장, 베이커리 라인 및 육류 가공 시설의 표준입니다. 여기서 에어 실린더는 컨베이어의 제품을 분류하고, 충진 노즐을 작동하고, 포장 기계를 작동하여 습도가 높은 환경에서 시간당 수천 사이클을 완료합니다.

포장기계

포장 기계, 충전 밀봉 기계 및 케이스 조립기는 플랩 접기, 제품 밀기 및 상자 성형을 위해 공압 실린더에 크게 의존합니다. 높은 사이클 속도 — 일부 포장 라인은 분당 400~600팩으로 운영됩니다. — 거의 즉각적인 반응과 긴 서비스 수명을 갖춘 액추에이터가 필요합니다. 콤팩트한 프로파일 실린더(ISO 21287 시리즈)는 여기에서 특히 일반적이며 복잡한 기계 프레임에서 공간을 절약합니다.

자재 취급 및 운반

에어 실린더는 컨베이어 교차점에서 제품의 방향을 바꾸고, 스톱 게이트를 올리거나 내리며, 창고 작업 시 팔레트 리프트를 작동합니다. 로드리스 공압 실린더는 확장 로드로 인한 공간 제약 없이 긴 스트로크(일부 카탈로그 모델의 경우 최대 6,000mm)를 제공하므로 이러한 설정에서 특히 가치가 있습니다.

자동차 서비스 장비

차량 리프트, 타이어 교환기 및 브레이크 선반은 모두 공압 액추에이터에 의존합니다. 차체 공장의 공기-오일 시스템은 공압의 속도와 유압의 비압축성을 결합하여 공기 실린더를 사용하여 유압유를 밀어 정밀한 프레스 작업을 수행하며 공장 공기 공급 장치에서 최대 20톤의 힘을 가합니다.

의료 및 실험실 장비

6mm만큼 작은 구멍을 가진 소형 공기 실린더는 진단 장비, 샘플 처리 로봇 및 병원 침대에 사용됩니다. 이 실린더는 깨끗하고 건조한 공기 또는 질소를 사용하므로 멸균 환경과 호환됩니다. 가벼운 무게와 진동 없는 작동은 정밀 실험실 장비에 매우 중요합니다.

건설 및 중장비

중장비는 더 높은 힘 밀도를 위해 유압 실린더를 사용하는 경우가 더 많지만 공압 실린더는 여전히 공기 제동 시스템, 버스 및 열차의 도어 작동, 공압 잭 해머에 사용됩니다. 신축형 공기 실린더는 덤프 트럭 적재함을 들어 올리고 정확한 중간 위치 지정이 필요하지 않은 플랫폼 호이스트를 작동합니다.

공기 실린더가 생성하는 힘을 계산하는 방법

공압 실린더의 크기를 정확하게 결정하려면 두 가지 힘 값, 즉 확장 힘(피스톤 전체 면에 작용)과 후퇴 힘(피스톤의 환형 영역에 작용하며 로드 단면적에 의해 감소됨)을 계산해야 합니다.

힘 공식 확장

F_extend = P × (π/4) × D²

여기서 P는 파스칼 단위의 공급 압력(1bar = 100,000Pa)이고 D는 미터 단위의 보어 직경입니다.

후퇴력 공식

F_retract = P × (π/4) × (D² − d²)

여기서 d는 막대 직경입니다. 6bar에서 작동하는 20mm 로드가 있는 63mm 보어 실린더의 경우:

• 힘 확장: 600,000 × (π/4) × 0.063² ≒ 1,870N
• 후퇴력: 600,000 × (π/4) × (0.063² − 0.020²) ≒ 1,681N

실제로 실제 출력 힘은 씰 마찰과 배기 라인의 배압으로 인해 이론보다 10~20% 낮습니다. 엔지니어는 일반적으로 부하 크기 조정을 위한 유효 실린더 힘을 계산할 때 효율성 계수 0.8~0.9를 적용합니다.

항상 다음을 제공하는 실린더를 선택하십시오. 필요한 하중보다 최소 25~50% 더 많은 이론적 힘 전체 압력 및 온도 작동 범위에서 안정적인 작동을 보장합니다.

에어 실린더 vs. 유압 실린더 vs. 전동 액추에이터

공압식, 유압식, 전기식 선형 액추에이터 중에서 선택하는 것은 힘 요구 사항, 정밀도 요구 사항, 듀티 사이클 및 환경 조건에 따라 달라집니다. 각 기술은 다양한 시나리오에서 탁월합니다.

시사점: 공기 실린더는 속도, 단순성 및 초기 비용 측면에서 승리합니다. . 컴팩트한 패키지에 막대한 힘이 필요한 곳에서는 유압 실린더가 가장 많이 사용됩니다. 전동 액추에이터는 중간 스트로크 위치 정확도 또는 에너지 회수가 중요한 경우에 사용됩니다. 많은 현대 공장에서는 동일한 시설에서 세 가지 기술을 모두 사용하며 각 기술은 가장 잘 처리하는 작업에 적합합니다.

공압 실린더를 선택할 때 이해해야 할 주요 사양

크기가 약간 작더라도 잘못된 실린더를 구입하면 사이클 실패, 조기 씰 마모, 기계 가동 중지 시간 및 값비싼 생산 손실이 발생할 수 있습니다. 다음 사양을 이해하면 대부분의 선택 오류를 방지할 수 있습니다.

보어 직경

보어는 실린더 배럴의 내부 직경이며 출력 힘의 주요 결정 요인입니다. 표준 보어 크기는 ISO 15552 또는 NFPA T3.6.7 시리즈를 따릅니다. 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 및 320mm가 일반적인 증분입니다. 보어를 두 배로 늘리면 동일한 압력에서 힘이 4배로 늘어납니다. 힘은 면적에 따라 크기가 결정되기 때문입니다(A = πD²/4).

스트로크 길이

스트로크는 피스톤 로드가 완전히 후퇴된 상태와 완전히 확장된 상태 사이에서 이동하는 총 거리입니다. 스트로크가 길수록 압축 하중 하에서 로드 좌굴 위험이 증가합니다. 대부분의 제조업체는 주어진 스트로크 및 로드 직경에 대해 허용되는 최대 추력 하중을 결정하기 위해 컬럼 강도 차트를 제공합니다. 보어 직경의 약 10배를 초과하는 스트로크의 경우 가이드 실린더 또는 외부 지지대가 필요합니다.

작동 압력 범위

대부분의 공압 실린더의 정격은 1~10bar(14.5~145PSI)입니다. 최소 작동 압력(일반적으로 1~2bar)이 중요합니다. 4bar에서 작동하도록 크기가 조정된 실린더는 최대 수요 기간 동안 공장 공기 압력이 떨어지면 작동이 멈추거나 불규칙하게 순환될 수 있습니다. 압축기 출력뿐만 아니라 실린더 입구에서도 공기 공급의 조절된 최소 압력을 항상 확인하십시오.

장착 스타일

장착은 실린더가 기계 프레임에 힘을 전달하는 방법과 오정렬을 처리하는 방법을 결정합니다. 일반적인 장착 스타일은 다음과 같습니다.

• 풋 마운트(FB): 평평한 표면에 볼트로 고정합니다. 견고하고 순수한 축 하중에 적합합니다.
• 플랜지 마운트(FA/FF): 캡 또는 로드 끝 부분에 볼트로 고정됨; 매우 단단하고 하중 용량이 높습니다.
• 클레비스 마운트(CB/CA): 실린더가 회전할 수 있도록 합니다. 하중 경로에 각도 운동이 있을 때 필요합니다.
• 트러니언 마운트(MT): 중앙 핀을 중심으로 회전합니다. 프레스 및 연결 메커니즘에 사용됩니다.

견고한 마운트(풋 및 플랜지)는 하중이 로드 축과 완벽하게 정렬된 경우에만 사용해야 합니다. 견고한 마운트의 각도 정렬 불량으로 인해 피스톤 로드에 측면 하중이 가해지고 로드 씰 마모가 가속화되며 시간이 지남에 따라 로드가 휘어질 가능성이 있습니다.

쿠셔닝

피스톤이 고속으로 스트로크 끝에 도달하면 엔드 캡에 충격이 가해집니다. 쿠션이 없으면 실린더, 기계 프레임 및 부착된 툴링을 손상시키는 충격 부하가 발생합니다. 내장된 쿠션 조절 장치는 스트로크 끝 부분에서 피스톤 앞쪽에 공기 주머니를 가두어 공압 대시팟 효과를 생성합니다. 300mm/s 이상의 피스톤 속도에서는 쿠션이 표준으로 간주되어야 합니다. 선택사항이 아니라.

씰 재질 및 온도 등급

표준 NBR(니트릴) 씰은 -20°C ~ 80°C를 커버하며 대부분의 공장 환경에 적합합니다. 고온 응용 분야(페인트 오븐, 주조소)에는 200°C 등급의 FKM(Viton) 씰이 필요합니다. 저온 또는 식품 안전 응용 분야에는 EPDM 씰 또는 PTFE 코팅 구성 요소가 필요할 수 있습니다. 잘못된 씰 재료를 사용하는 것은 실린더 조기 고장의 빈번한 원인입니다.

에어 실린더의 일반적인 문제 및 해결 방법

잘 선택된 공압 실린더라도 시간이 지나면 결함이 발생합니다. 증상을 조기에 인식하면 가동 중지 시간과 수리 비용이 크게 절약됩니다.

실린더 표류 또는 위치 유지 실패

밸브가 닫힐 때 로드된 실린더가 확장된 위치에서 천천히 표류하면 피스톤 씰에서 피스톤 면을 지나 공기가 누출됩니다. 이는 가장 일반적인 공기 실린더 고장 모드 중 하나입니다. . 수정에는 피스톤 O-링 또는 립 씰 교체가 포함됩니다. 그렇게 하기 전에 실린더가 정격 압력 이상으로 작동하여 씰이 틈새로 압출되는 속도가 빨라지는지 확인하십시오.

로드에서 외부 공기 누출

로드 씰 주변에서 쉭쉭 소리가 나거나 공기 흐름이 눈에 보이면 로드 씰이 마모되었거나 로드 표면이 손상되었음을 나타냅니다. 크롬 도금 로드는 와이퍼 씰이 실패하고 오염 물질이 유입될 경우 부식 구멍이나 흠집이 생길 수 있습니다. 움푹 들어간 막대는 새 씰을 빠르게 절단하므로 막대 자체를 검사하고 자주 교체해야 합니다. 열악한 환경에서는 훨씬 더 긴 서비스 수명을 위해 세라믹 코팅이 된 스테인리스 스틸 로드를 고려해 보십시오.

느리거나 느린 스트로크

실린더가 예상보다 느리게 스트로크를 완료하는 경우 실린더 포트의 공급 압력(라인에 압력 강하가 없는지 확인), 유량 제어 밸브(너무 제한적으로 설정될 수 있음), 공기 필터 보울(필터가 막혀 흐름이 감소함), 실린더 보어(내부 부식 또는 오염으로 인해 씰 마찰이 증가함)의 순서로 확인하십시오. 부분적으로 닫힌 배기 흐름 제어는 현장 설치 시 확장이 느려지는 가장 일반적인 원인입니다.

부하가 걸려도 실린더가 확장되지 않습니다

실린더가 무부하로 자유롭게 움직이지만 적용 하중 하에서 정지하는 경우 보어 크기가 필요한 힘에 부적합합니다. 마찰과 배압을 고려하여 F = P × A를 사용하여 다시 계산합니다. 해결책은 보어 크기를 늘리거나 공급 압력을 높이거나(안전 한도 내에서) 부하 수요를 줄이는 것입니다. 절대로 실린더의 정격 최대값 이상으로 압력을 높이지 마십시오. 이렇게 하면 씰이 손상되고 엔드 캡이 파열될 수 있습니다.

조기 씰 마모

예상되는 수백만 주기가 아닌 단지 몇 개월의 서비스 후에 교체가 필요한 씰은 일반적으로 오염된 공기 공급(보어와 씰을 손상시키는 연마 입자), 로드의 측면 하중(오정렬로 인해) 또는 부적절한 윤활의 세 가지 이유 중 하나로 인해 실패합니다. 모든 공압 공급 라인에는 FRL(필터-조절기-윤활 장치) 장치를 사용하십시오. PTFE 씰이 있는 오일 프리 실린더의 경우 PTFE 품질을 저하시키는 미스트 윤활제를 추가하는 대신 공기가 깨끗하고 건조한지 확인하십시오.

에어 실린더의 수명을 연장하는 방법

깨끗한 산업 환경에서 잘 관리된 에어 실린더는 오래 지속되어야 합니다. 5천만~1억 주기 씰 키트 교체가 필요하기 전에. 해당 수명을 달성하려면 실린더 자체뿐만 아니라 전체 공압 회로에 주의가 필요합니다.

• 공기를 5미크론 이상으로 필터링합니다. 미립자 오염은 보어 및 씰 마모를 가속화하는 주요 원인입니다. 40미크론 표준 필터는 실린더 보호에 충분하지 않습니다.
• 공급 압력을 가장 낮은 유효 수준으로 조절하십시오. 4bar가 필요한 힘을 달성할 때 6bar로 작동하면 에너지가 낭비되고 씰 응력이 증가합니다. 초과 압력이 1bar 증가할 때마다 씰 수명이 눈에 띄게 감소합니다.
• 모든 고속 응용 분야에 쿠션을 설치하십시오. 쿠션이 없는 스트로크 끝 충격은 작동력의 5~10배에 달하는 순간적인 충격력을 발생시켜 엔드 캡이 갈라지고 피스톤이 변형될 수 있습니다.
• 실린더 로드를 부하 경로와 정확하게 정렬하십시오. 각도가 1~2도 정도만 어긋나도 지속적인 측면 하중이 발생하여 올바르게 정렬된 설치보다 로드 씰이 3~5배 더 빨리 마모됩니다.
• 압축기 출력에 건조기나 애프터쿨러를 사용하십시오. 공기 라인의 응축수는 코팅되지 않은 알루미늄 보어의 내부 부식을 일으키고 씰의 윤활막을 저하시킵니다.
• 로드 상태를 정기적으로 검사하도록 계획하십시오. 정상적인 환경에서는 3~6개월마다, 열악한 환경에서는 매달 로드의 구멍, 긁힘 또는 부식 여부를 육안으로 점검하십시오.

에어 실린더에 적용되는 ISO 표준

표준화를 통해 다양한 제조업체의 실린더를 치수적으로 교환할 수 있으므로 교체 및 다중 소스 조달이 간편해집니다. 기본 표준은 다음과 같습니다.

• ISO 15552: 원형 및 사각형 프로파일 공압 실린더에 대한 주요 국제 표준(이전 ISO 6431 및 VDMA 24562). 보어 크기, 포트 스레드, 장착 치수 및 로드 끝 스레드를 지정합니다. 이는 전세계 대부분의 중대형 산업용 실린더의 표준입니다.
• ISO 21287: 장착 공간 요구사항이 제한된 소형 실린더. 기계 봉투가 꽉 조이는 포장 및 식품 기계에서 흔히 발생합니다.
• ISO 6432: 계측 및 조명 조립 작업에 사용되는 보어 8~25mm의 소형 실린더입니다.
• NFPA T3.6.7: 북미 산업 기계에 일반적으로 사용되는 타이로드 실린더를 관리하는 북미(NFPA) 표준입니다. 보어 크기 및 장착 패턴은 ISO 15552와 다르므로 교체 구매 전에 해당 표준을 확인하십시오.

ISO 표준 공기 실린더를 지정한다는 것은 모든 제조업체의 호환 제품이 즉시 교체품으로 장착된다는 것을 의미합니다. 이는 선호하는 브랜드의 리드 타임이 길 수 있는 글로벌 공급망에서 상당한 이점입니다.
