현대 자동화에 특수 산업용 실린더가 필수적인 이유는 무엇입니까?

현대 자동화에 특수 산업용 실린더가 필수적인 이유

특수 산업용 실린더는 현대 자동화 시스템의 중추입니다. 적절하게 일치하는 실린더가 없는 경우 — 표준 여부 공기 실린더 또는 맞춤형 엔지니어링 선형 액추에이터 — 자동화된 생산 라인은 현대 제조에서 요구하는 사이클 시간, 정밀도 또는 부하 용량을 달성할 수 없습니다. 짧은 대답: 올바른 실린더는 처리량, 반복성 및 전체 시스템 가동 시간을 직접적으로 결정합니다. 공압 또는 전자 기계 자동화 셀의 다른 모든 구성 요소는 수백만 스트로크에 대해 매 사이클, 사양 내에서 성능을 발휘하는 실린더에 따라 달라집니다.

산업 자동화는 지난 20년 동안 극적인 변화를 겪었습니다. 한때 일반 기성 에어 실린더가 대부분의 픽 앤 플레이스 또는 클램핑 작업을 처리했다면 오늘날의 시스템에서는 특정 보어 크기, 스트로크 길이, 장착 구성, 작동 압력 및 주변 조건에 맞게 설계된 실린더가 필요합니다. 보어 직경이 10%라도 일치하지 않는 실린더는 계획되지 않은 가동 중지 시간으로 인해 시간당 수천 달러의 비용이 드는 간헐적인 결함을 유발할 만큼 힘 출력을 줄일 수 있습니다.

이 기사에서는 실제 응용 분야에서 가장 중요한 엔지니어링 변수에 주의하면서 특수 산업용 실린더를 선택, 지정 및 자동화 시스템에 통합하는 방법을 다룹니다.

자동화 시스템에 사용되는 산업용 실린더의 핵심 유형

모든 실린더를 교체할 수 있는 것은 아닙니다. 자동화 엔지니어는 새 셀이나 개조 프로젝트를 위한 구성 요소를 지정하기 전에 기본 실린더 제품군 간의 기능적 차이점을 이해해야 합니다.

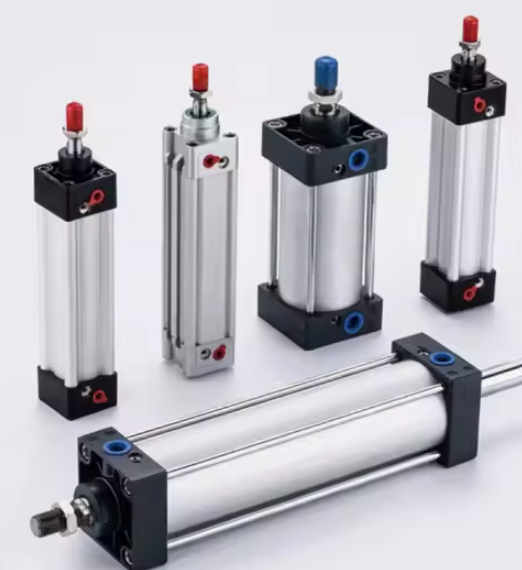

공압 공기 실린더

에어 실린더는 전 세계적으로 산업 자동화 분야에서 가장 널리 배포되는 액추에이터입니다. 압축 공기 압력을 선형 기계적 힘으로 변환하므로 스트로크당 비용을 최소화해야 하는 고주기 응용 분야에 이상적입니다. 표준 작동 압력은 다음 사이에서 실행됩니다. 0.4MPa 및 1.0MPa(약 58~145psi) , 보어 직경에 따라 직접적으로 크기가 조정되는 힘 출력을 제공합니다. 0.6MPa에서 작동하는 63mm 보어 공기 실린더는 대략 1,870N의 이론적 추력을 생성합니다. 이는 광범위한 부품 클램핑, 배출 및 인덱싱 작업에 충분합니다.

현대의 특수 에어 실린더는 기본 복동식 설계를 훨씬 뛰어넘습니다. 이제 엔지니어는 다음을 포함한 변형을 지정합니다.

• 소형/단행정 에어 실린더 — 설치 범위가 전체 길이가 100mm 미만인 제한된 조립 셀에 사용됩니다.
• 로드리스 에어 실린더 — 표준 피스톤 로드가 허용할 수 없는 굽힘 모멘트를 생성하는 1,000mm를 초과하는 스트로크의 경우
• 가이드 에어 실린더 — 외부 가이드 레일 없이 최대 500N·m의 축외 하중을 견딜 수 있는 트윈 로드 또는 프로파일 가이드 변형
• 탠덤 공기 실린더 — 동일한 보어를 공유하는 직렬로 쌓인 두 개의 실린더로 설치 공간 직경을 늘리지 않고도 출력 힘을 효과적으로 두 배로 늘립니다.
• 클린룸 에어 실린더 — 반도체 및 제약 자동화 분야 ISO 클래스 5 이상의 환경을 위한 스테인레스 스틸 배럴, PTFE 씰 및 제로 아웃가스 코팅

중부하 자동화용 유압 실린더

공기 실린더가 표준 보어 크기에 대해 실제 힘 값이 약 30kN인 경우 유압 실린더는 범위를 수백 킬로뉴턴으로 확장합니다. 금속 스탬핑, 단조 이송 라인 및 무거운 부품 조립 프레스를 위한 자동화 시스템은 140~350bar에서 작동하는 유압 선형 액추에이터에 의존합니다. 균형은 시스템 복잡성입니다. 유압 동력 장치, 여과 스키드, 열 교환기 및 누출 방지 인프라는 공압 시스템이 완전히 방지할 수 있는 자본 비용과 유지 관리 부담을 추가합니다.

전기봉 실린더

기본적으로 실린더 엔벨로프 내부에서 볼 스크류 또는 유성 롤러 스크류를 구동하는 서보 모터인 전기 로드 액추에이터는 정확한 위치 피드백이 필요한 공압식 공기 실린더 애플리케이션에서 상당한 시장 점유율을 차지했습니다. 그들은 제안한다 ±0.01 mm 이상의 위치 반복성 , 프로그래밍 가능한 힘 제한 및 듀티 사이클을 고려할 때 동등한 공압 회로보다 약 70% 낮은 에너지 소비. 한계는 최대 힘 밀도입니다. 동일한 크기에서 전기 로드 실린더는 여전히 동일한 보어의 공압 공기 실린더보다 3~5배 더 비싸므로 경제적 정당성은 사이클 수와 정밀도 요구 사항에 크게 좌우됩니다.

자동화 시스템에 적합한 실린더 크기 및 선택 방법

실린더 선택은 카탈로그 조회가 아닌 엔지니어링 계산입니다. 잘못하면 조기 밀봉 실패, 로드 좌굴 또는 힘 부족으로 이어지며, 이 모든 것은 올바르게 지정된 구성 요소의 비용을 훨씬 초과하는 계획되지 않은 가동 중지 시간으로 나타납니다.

안전계수를 사용한 힘 계산

공기 실린더 또는 유압 실린더 크기 조정 연습의 시작점은 적용 지점에서 필요한 작업력입니다. 이 값에는 다음이 포함되어야 합니다.

• 운동 방향에 반대되는 정적 페이로드 중량
• 사용 가능한 스트로크 시간 내에 하중을 목표 속도로 가속하는 데 필요한 동적 힘
• 가이드, 씰 및 외부 메커니즘의 마찰력
• 스트로크 끝 부분의 프로세스 힘(클램핑, 프레싱, 절단)

표준 관행은 안전계수 1.5~2.0 계산된 이론적 보어 압력 힘 곱에 대한 것입니다. 이 마진은 공급 압력 변동(일반적인 압축 공기 시스템은 설정점에서 ±10% 다름), 서비스 수명 동안 씰 마모 및 생산 공정에 내재된 부하 변동을 흡수합니다.

예를 들어 클램핑 작업에 공작물에 800N이 필요하고 공기 공급이 0.6MPa인 경우 최소 보어 직경은 100% 효율성에서 약 42mm로 계산됩니다. 1.6배 안전 계수를 적용하면 사용 가능한 표준 크기에 따라 선택한 보어가 50mm 또는 63mm로 푸시되어 최대 시스템 수요 동안 공급 압력이 0.5MPa로 떨어지더라도 실린더가 적절한 힘을 전달하도록 보장합니다.

스트로크 길이 및 로드 좌굴 해석

스트로크 길이는 압축 하중 하에서 피스톤 로드의 좌굴 민감성에 직접적인 영향을 미칩니다. 로드 직경의 약 10배를 초과하는 스트로크를 갖는 공기 실린더 또는 공압식 액츄에이터의 경우 오일러 컬럼 좌굴 점검이 필수입니다. 임계 좌굴 하중은 로드 직경, 스트로크 길이, 재료(일반적으로 탄소강 또는 스테인리스강) 및 장착 구성에 따라 달라집니다. 고정-고정, 고정-자유 또는 핀-핀 끝 조건은 각각 서로 다른 유효 기둥 길이를 제공합니다.

고정되지 않은 장착 조건에서 스트로크가 600mm인 직경 20mm의 강철 막대의 임계 좌굴 하중은 대략 다음과 같습니다. 2,850N - 실린더가 생성할 수 있는 힘보다 낮을 수 있습니다. 이러한 경우 더 큰 로드 직경(25mm 또는 32mm)을 지정하거나 가이드 실린더로 전환하면 엔지니어가 작동 압력을 줄이지 않고도 좌굴을 방지하는 측면 지지대가 추가됩니다.

사이클 시간 및 완충 요구 사항

고속 자동화 셀, 특히 분당 60사이클 이상으로 실행되는 자동화 셀은 실린더 구성 요소, 밸브 및 툴링에 상당한 행정 종료 충격 부하를 가합니다. 이러한 속도에서 100mm 행정의 제어되지 않는 공기 실린더는 끝 위치 직전에 1.5m/s를 초과하는 피스톤 속도를 생성할 수 있습니다. 각 스트로크에서 엔드 캡에 의해 흡수되는 운동 에너지는 내부 쿠션, 외부 충격 흡수 장치 또는 배기 포트의 흐름 제어 밸브를 통해 관리되어야 합니다.

보어가 40mm 이상인 대부분의 특수 산업용 에어 실린더에는 양쪽 끝 위치에 조정 가능한 니들 밸브 쿠션이 표준으로 포함되어 있습니다. 이를 통해 일반적으로 5mm에서 30mm 사이의 감속 거리를 현장에서 조정할 수 있습니다. 고속 중간 스트로크와 정밀 제어 감속이 모두 요구되는 응용 분야의 경우 조정 가능한 댐핑 기능이 있는 외부 유압 충격 흡수 장치는 공압 쿠션만 사용할 때보다 더 정밀한 제어 기능을 제공합니다.

까다로운 자동화 환경을 위한 특수 실린더 설계

표준 카탈로그 공기 실린더는 대부분의 양성 공장 현장 응용 분야를 처리합니다. 그러나 산업 자동화의 상당 부분은 실린더 설계에서 이러한 조건을 구체적으로 다루지 않는 한 몇 주 내에 표준 구성 요소를 파괴하는 환경에서 작동합니다.

세척 및 화학 환경을 위한 부식 방지 실린더

식품 가공, 음료 병입 및 의약품 포장 자동화는 고압 물, 증기 및 부식성 세척제를 사용하여 세척 주기를 자주 실행합니다. 표준 알루미늄 배럴 공기 실린더는 이러한 조건에서 빠르게 부식됩니다. 스테인리스강(일반적으로 304 또는 316L 등급) 배럴 및 로드 구조는 EPDM 또는 PTFE의 FDA 준수 씰과 결합되어 서비스 간격을 몇 주에서 몇 년으로 연장합니다. 표준 알루미늄 장치에 비해 스테인리스 세척 등급 공기 실린더의 비용 프리미엄은 일반적으로 40% ~ 80% — 생산 실행 중 단일 부식된 실린더 고장으로 인한 가동 중지 시간 비용의 일부입니다.

화학 처리 자동화는 산, 용제, 응축수로 인한 습도가 높은 환경 등 훨씬 더 가혹한 조건을 제시합니다. 여기서 실린더 옵션에는 PTFE 라이닝 보어가 있는 경질 양극 산화 알루미늄, PPS(폴리페닐렌 설파이드) 복합 본체 또는 완전 불소중합체 코팅 변형이 포함됩니다. 씰 호환성은 특정 화학 물질 노출에 대해 검증되어야 합니다. 오일 환경에서 잘 작동하는 NBR 씰은 방향족 용매에서 빠르게 분해되는 반면, EPDM 씰은 증기 및 온수에서는 탁월하지만 석유 기반 유체에서는 팽창합니다.

오븐 및 용접 셀용 고온 실린더

산업용 오븐, 페인트 경화 시스템, 로봇 용접 셀 내부의 자동화는 실린더의 온도를 120°C에서 200°C 이상으로 유지합니다. 표준 Buna-N(NBR) 씰은 동적 조건에서 약 100°C에서 성능이 저하되기 시작하여 수백 시간 내에 누출 및 유지력 손실로 이어집니다. 고온 특수 실린더는 다음 등급의 실리콘 또는 Viton(FKM) 씰을 사용합니다. 150°C~200°C 연속 서비스 , 탄화되지 않거나 씰 홈 밖으로 이동하지 않는 고온 윤활제와 함께.

또한 용접 환경에서는 공기 실린더 피스톤 로드가 스패터 충격과 아크 플래시로 인한 UV 방사선에 노출됩니다. 경질 크롬 또는 세라믹 코팅 로드는 표준 광택 강철보다 스패터 접착 및 표면 구멍에 대한 저항력이 훨씬 우수하여 와이퍼 씰 영역에 유입되는 로드 표면 오염으로 인한 씰 마모를 직접적으로 줄여줍니다.

폭발성 대기용 실린더(ATEX/IECEx) 응용 분야

곡물 처리, 페인트 스프레이 부스, 화학 물질 혼합, 석유 및 가스 처리 분야의 자동화 시스템은 폭발 가능성이 있는 구역(ATEX의 경우 구역 1 또는 구역 2, NEC의 경우 Division 1/Division 2)에서 작동합니다. 공압 공기 실린더는 압축 공기에 점화 에너지가 포함되어 있지 않기 때문에 전기 액추에이터보다 이러한 구역에서 본질적으로 더 안전합니다. 그러나 실린더 설계는 비전도성 부품에 정전기가 축적되는 것을 방지해야 하며 스트로크 끝에서 스파크가 발생할 수 있는 금속 간 충격을 발생시켜서는 안 됩니다. ATEX 등급 실린더는 외부 방폭 인클로저에 의존하지 않고 구역 요구 사항을 충족하기 위해 전도성 폴리머 구성 요소, 접지 장치 및 소프트 쿠션 엔드 스톱을 사용합니다.

정밀 조립 자동화를 위한 소형 실린더

전자 조립, 의료 기기 제조, 시계 또는 장비 생산에는 보어 크기가 4mm ~ 16mm이고 스트로크가 1mm에 불과하며 위치 반복성이 0.05mm 미만인 에어 실린더가 필요합니다. 이 규모의 소형 공압 실린더는 부품 치수의 더 큰 비율을 나타내는 제조 공차에 직면해 있습니다. 즉, 6mm 보어 실린더의 0.02mm 씰 홈 공차는 63mm 보어 장치의 동일한 공차보다 훨씬 더 엄격한 가공 제어를 요구합니다. 선도적인 소형 실린더 플랫폼은 다음을 초과하는 사이클 수명을 달성합니다. 3천만 스트로크 랩 보어 마감, 저마찰 PTFE 복합 씰 및 정밀 연삭된 스테인리스 로드를 통해 최대 정격 압력에서 작동합니다.

산업용 실린더와 자동화 제어 시스템의 통합

실린더는 자동화 시스템의 제어 아키텍처에 통합될 때까지 아무런 가치도 생성하지 않습니다. 실린더 역학과 PLC 로직 사이의 인터페이스는 잘 정의된 것처럼 보이는 많은 실린더가 실제로 성능이 떨어지는 곳입니다.

위치 감지 및 피드백

최신 공기 실린더 설계에는 자기 리드 스위치, 솔리드 스테이트 홀 효과 센서 또는 아날로그 자기 변형 선형 위치 센서를 수용하는 통합 센서 레일(배럴에 가공된 T 슬롯 또는 C 슬롯)이 포함됩니다. 리드 스위치는 정의된 끝 위치에서 간단한 개방/폐쇄 출력을 제공하며 비용은 센서당 10달러 미만입니다. 홀 효과 센서는 더 긴 스위칭 수명(1억 회 이상 작동, 리드 스위치의 경우 약 1천만 회 이상), 향상된 진동 저항 및 0.5ms 범위의 더 빠른 응답 시간을 제공합니다.

비례 클램핑 또는 가변 행정 조립 프레스와 같이 바이너리 행정 끝 신호가 아닌 연속 위치 데이터가 필요한 응용 분야의 경우 실린더 배럴에 내장된 아날로그 자기 변형 센서는 다음을 제공합니다. 최대 0.1mm 분해능의 절대 선형 위치 전체 스트로크에 걸쳐. 이를 통해 외부 선형 인코더가 제거되고 배선의 복잡성이 줄어들며 PLC가 진단 도구로서 로드 속도를 실시간으로 모니터링할 수 있습니다.

밸브 선택 및 응답 시간

각 공기 실린더를 구동하는 솔레노이드 밸브는 실린더가 PLC 명령에 응답하는 속도를 결정합니다. 밸브 응답 시간(코일에 전원을 공급하고 포트를 완전히 열 때까지의 간격) 범위는 고속 직동 포핏 밸브의 경우 5ms 미만이고 24VDC의 표준 스풀 밸브의 경우 30~60ms입니다. 총 사이클 시간이 200ms인 분당 60사이클 애플리케이션에서 50ms 밸브는 공압 작동 시간에 25%를 추가하므로 사이클 시간 목표를 달성하는 것이 불가능해질 수 있습니다.

밸브 유량(Cv 값)도 실린더 용량 및 필요한 스트로크 시간과 일치해야 합니다. 크기가 작은 밸브는 고속 스트로크 중에 밸브 전체에 압력차를 생성하여 밸브 흡입구의 공급 압력이 적절한 경우에도 스트로크 중간에 공기 실린더 피스톤에 나타나는 작동 압력을 효과적으로 줄입니다. 경험 법칙은 밸브 전체의 압력 강하를 다음보다 작은 값으로 제한하는 밸브 Cv 값을 선택하는 것입니다. 공급압력의 10% 최대 흐름 수요에서.

필드버스 및 IO-Link 통합

Industry 4.0 자동화 아키텍처에서는 공장의 SCADA 또는 MES 시스템을 통해 액세스할 수 있는 실린더 수준 진단이 점점 더 필요해지고 있습니다. IO-Link 지원 밸브 매니폴드 어셈블리를 사용하면 개별 I/O 배선을 추가하지 않고도 각 실린더의 위치 센서 데이터, 스트로크 수, 쿠션 압력 및 사이클 시간 편차를 표준 산업용 이더넷(PROFINET, EtherNet/IP, EtherCAT)을 통해 PLC로 전송할 수 있습니다. IO-Link 마스터 노드는 최대 8개의 실린더 스테이션 단일 케이블을 통해 20개 이상의 실린더가 있는 밀도가 높은 자동화 셀에서 패널 배선의 복잡성을 획기적으로 줄입니다.

이러한 연결성을 통해 예측 유지 관리가 가능합니다. 특정 공기 실린더가 스트로크를 완료하는 데 15% 더 오래 걸리기 시작하면(타임스탬프가 지정된 센서 가장자리를 비교하여 감지할 수 있는 패턴) 시스템은 생산 오류가 발생하기 전에 검사를 위해 실린더에 플래그를 지정할 수 있습니다. 자동차 정비소 자동화에 대한 연구에 따르면 실린더 수준 진단을 사용한 예측 유지 관리 프로그램은 다음과 같이 계획되지 않은 공압 가동 중지 시간을 줄이는 것으로 나타났습니다. 35% ~ 55% 고정 간격 교체 일정과 비교.

특수 산업용 실린더에 대한 수요를 주도하는 주요 산업

어떤 산업이 가장 많은 양의 특수 실린더를 소비하는지 이해하면 제조업체와 시스템 통합업체가 해결해야 하는 설계 우선순위를 명확히 하는 데 도움이 됩니다.

자동차 제조

단일 자동차 차체 공장에는 용접, 핸들링 및 조립 스테이션 전반에 걸쳐 800~2,500개의 개별 공압 및 유압 실린더가 있습니다. 사이클 속도는 일반적으로 스테이션당 시간당 240~480스트로크에 도달합니다. 이는 대용량 라인의 단일 공기 실린더가 축적됨을 의미합니다. 연간 400만 회 이상의 스트로크 . 여기서 실린더 사양은 씰 수명, 쿠션 내구성, 장착 구조를 제거하지 않고도 인라인 교체 용이성을 강조합니다.

포장 및 물류 자동화

고속 케이스 설치, 상자 밀봉 및 분류 시스템은 100ms 미만의 실린더 스트로크 시간을 요구하는 속도로 실행됩니다. 자기 커플링 또는 기계적 밴드 연결을 갖춘 로드리스 에어 실린더는 기존 로드가 허용할 수 없을 정도로 캔틸레버를 하는 장거리 이동(500mm ~ 2,000mm) 수평 이동에 자주 사용됩니다. 또한 포장 자동화는 연간 350일, 하루 3교대로 실행되므로 MTBF(평균 고장 간격)가 부차적인 문제가 아닌 주요 사양 기준이 됩니다.

반도체 및 전자부품 조립

웨이퍼 핸들링 로봇, 다이 본딩 기계 및 PCB 조립 장비는 서브미크론 청정도 표준을 요구하는 소형 공기 실린더와 전기 로드 액추에이터를 사용합니다. 이러한 환경의 실린더는 입자를 생성해서는 안 되고, 민감한 기판을 오염시킬 수 있는 가스 방출을 막아야 하며, 수십억 주기 동안 위치 정확도를 유지해야 합니다. 연간 1,000억 달러 이상의 가치를 지닌 글로벌 반도체 장비 시장은 초청정, 고정밀 공압 작동 기술의 지속적인 개발을 주도하고 있습니다.

식품 및 음료 가공

식품 공장의 충전 라인, 분배 기계, 포장 셀은 제품 접촉 표면에서 안전하게 작동해야 합니다. 이러한 응용 분야의 공기 실린더에는 USDA 승인 윤활제(H1 등급 식품 안전 오일), FDA 준수 씰 재료 및 박테리아가 서식하는 틈이 없는 매끄러운 외부 표면이 필요합니다. IP69K 침투 보호 표준에 따라 설계된 스테인리스강 변형은 씰 성능 저하나 실린더 보어로 물 침투 없이 80°C에서 고압 증기 세척을 견딥니다.

실린더 서비스 수명을 극대화하기 위한 유지보수 모범 사례

최고 품질의 특수 산업용 실린더라도 유지 관리 기본 사항을 무시하면 조기에 성능이 저하됩니다. 일관되게 적용되는 다음 관행은 평균 서비스 간격을 제조업체의 정격 주기 수명의 일부가 아닌 연장합니다.

• ISO 8573-1 Class 3 이상으로 압축 공기 품질을 유지합니다. 일반 산업용 에어 실린더 응용 분야에 적합합니다. 물, 압축기 오일 및 미립자를 운반하는 오염된 공기는 씰 성능 저하 및 보어 스코어링의 주요 원인입니다. 자동 응축수 배출 기능이 있는 사용 현장 필터-조절기-윤활 장치(FRL) 어셈블리는 협상할 수 없습니다.
• 윤활유를 올바르게 바르거나 전혀 바르지 마십시오. PTFE 복합 씰이 장착된 최신 공기 실린더는 외부 윤활 없이(오일 프리) 작동하도록 설계되었습니다. 오일이 없는 실린더에 오일을 주입하면 PTFE 씰이 부풀어올라 조기 고장이 발생할 수 있습니다. 시운전 전에 항상 특정 실린더 씰 사양에 대한 윤활 요구 사항을 확인하십시오.
• 예정된 간격으로 로드 표면 상태를 검사하십시오. 피스톤 로드의 구멍, 흠집 또는 코팅 손상으로 인해 와이퍼 씰 마모가 가속화되고 오염 물질이 보어에 유입될 수 있습니다. 한 번의 와이퍼 스트로크 길이 내에서 접촉 면적의 5% 이상을 차지하는 표면 결함이 있는 로드는 연마하기보다는 교체해야 합니다.
• 실린더 교체 또는 장착 변경 후 쿠션 조정을 확인하십시오. 피스톤이 최고 속도로 엔드 캡에 충격을 가할 수 있도록 제대로 조정되지 않은 쿠션은 작동력의 몇 배에 달하는 최대 힘을 ​​발생시켜 실린더, 연결된 툴링 및 기계 구조를 동시에 손상시킵니다.
• 가능한 경우 스트로크 횟수를 추적하세요. PLC 사이클 카운터를 통해 제조업체 정격 씰 수명 사양과 비교합니다. 정격 수명의 80%에서 사전 예방적 씰 키트 교체 비용은 부품 비용과 1시간 노동 비용으로 약 $30~$150입니다. 반면에 실린더 생산에 실패할 경우 계획되지 않은 가동 중지 시간은 $500~$5,000입니다.
• 로드형 실린더의 측면 하중을 제거합니다. 실린더 축과 하중 이동 방향 사이의 정렬 불량이 5°만 되어도 로드 부싱과 씰에 지속적인 측면 하중이 발생하여 문서화된 사례 연구에 따르면 서비스 수명이 40%~70% 단축됩니다. 플로팅 로드 커플링 또는 자동 정렬 마운트는 전체 실린더 장착을 정밀하게 재정렬할 필요 없이 사소한 고정 장치 오정렬을 보상합니다.

자동화 결정을 위한 공압, 유압 및 전기 실린더 비교

모든 자동화 시나리오에서 단일 액추에이터 기술이 승리할 수는 없습니다. 공압식 공기 실린더, 유압 실린더 또는 전기 로드 액추에이터 간의 결정은 각 적용 축의 특정 성능, 비용 및 작동 요구 사항에 따라 이루어져야 합니다.

위의 데이터는 일관된 패턴을 보여줍니다. 에어 실린더는 ±0.5mm를 초과하는 극도의 힘이나 정밀도를 요구하지 않는 대부분의 자동화 작업에 대해 비용, 속도 및 청정 환경 적합성 측면에서 승리합니다. 유압 실린더는 고하중 슬로우 모션 애플리케이션을 위한 유일한 실용적인 선택입니다. 전동 액추에이터는 프로그래밍 가능한 중간 위치 지정, 힘 제한 또는 에너지 소비 로깅이 측정 가능한 생산 가치를 창출하는 응용 분야에서 주로 비용 프리미엄을 정당화합니다.

자동화 분야 산업용 실린더의 미래를 형성하는 동향

부품 클래스로서의 실린더는 지난 10년 동안 크게 발전했으며 5년 전에는 틈새 사양이었지만 현재는 주류 조달 기준이 된 자동화 시스템 요구 사항에 대응하여 계속 발전하고 있습니다.

공압 시스템의 에너지 회수

압축 공기는 비용이 많이 듭니다. 0.7MPa에서 1Nm3의 공기를 생성하는 데 드는 비용은 일반적으로 압축기 효율성과 지역 전기 요금에 따라 $0.02~$0.04입니다. 평균 속도로 순환하는 500개의 공기 실린더를 갖춘 제조 공장은 압축 공기에만 연간 $50,000~$200,000를 지출할 수 있습니다. 지속 가능성 요구 사항이 강화됨에 따라 압력 증폭 회로, 폐쇄 루프 공기 회수 시스템 및 데드 볼륨이 감소된 에너지 효율적인 실린더 설계가 새로운 자동화 프로젝트에 점점 더 많이 지정되고 있습니다. 일부 고급 공압 드라이브는 이제 복귀 스트로크에서 배출 공기를 회수하여 전진 스트로크를 부분적으로 가압하여 순 공기 소비량을 최대 30% .

맞춤형 실린더 형상을 위한 적층 가공

금속 적층 제조(레이저 분말층 융합, 지향성 에너지 증착)는 기존 기계 가공으로는 달성할 수 없는 내부 형상을 갖춘 공기 실린더 및 액추에이터 설계의 문을 열었습니다. 실린더 본체 내부의 통합 매니폴드, 고온 응용 분야를 위한 형상적응형 냉각 채널, 강도를 줄이지 않고 무게를 20~40% 줄이는 토폴로지에 최적화된 구조 섹션이 프로토타입 단계에서 특수 자동화 응용 분야를 위한 시리즈 생산으로 이동하고 있습니다. 완전 맞춤형 실린더 본체의 리드 타임은 12~16주(기존 기계 가공 맞춤)에서 적층 가공 변형의 경우 3~5주로 단축되었습니다.

소프트 로봇 공학 및 호환 공압 액추에이터

신선 제품 취급, 직물 조작, 깨지기 쉬운 전자 조립 등 섬세하고 불규칙하거나 가변적인 형상의 공작물과 관련된 자동화 작업의 경우 기존의 강성 공기 실린더가 탄성 재료로 만들어진 연질 공압 액추에이터로 보완됩니다. 이러한 벨로우즈형 또는 섬유 강화 액추에이터는 작업물 손상을 방지하는 고유한 컴플라이언스를 통해 저압(0.1MPa 미만)에서 파지 또는 굽힘 동작을 생성합니다. 이는 표준 실린더 카탈로그가 아직 완전히 다루지 않았지만 차세대 자동화 시스템에 대한 요구 사항 문서에 점점 더 많이 나타나는 공압 작동의 새로운 영역을 나타냅니다.

실린더 레벨의 임베디드 상태 모니터링

MEMS 센서 기술, IO-Link 통신 프로토콜 및 에지 컴퓨팅의 융합으로 공장 제어 시스템에 실시간 상태 데이터를 보고하는 압력 변환기, 온도 센서 및 진동 모니터가 내장된 공기 실린더 어셈블리가 생산되고 있습니다. 스트로크 끝 위치 센서에만 의존하는 대신 이러한 스마트 실린더는 내부 보어 압력 프로파일을 모니터링하고, 비정상적인 쿠션 동작을 감지하고, 전원을 껐다 켜도 지속되는 비휘발성 메모리에 사이클 카운트 데이터를 축적합니다. 실린더는 자체 서비스 내역을 효과적으로 문서화합니다. 즉, 가동 시간이 높은 시설의 유지 관리 팀이 이제 프리미엄 옵션이 아닌 선택 기준을 고려하는 기능입니다.
