고출력 공압 실린더: 선택 및 적용 가이드

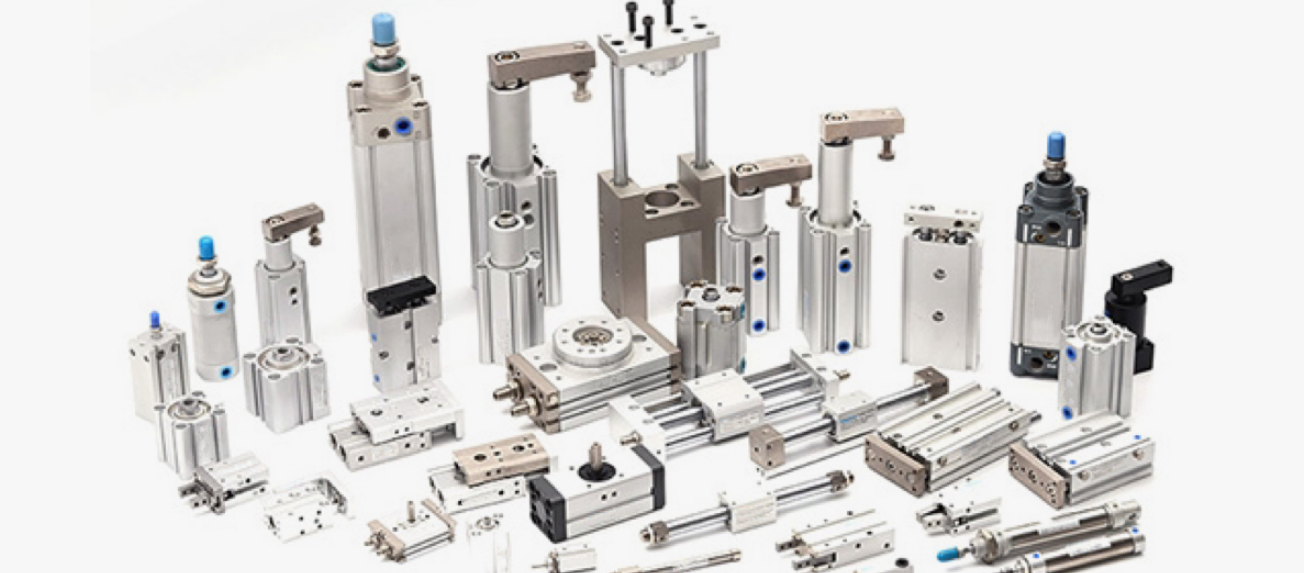

고출력 공압 실린더란 무엇이며 실제로 언제 필요합니까?

A 고출력 공압 실린더 은 공기 실린더 표준 보어 실린더보다 훨씬 더 큰 출력 추력을 제공하도록 설계되었습니다. 5,000N에서 200,000N 이상의 힘 — 큰 구멍 직경, 높은 작동 압력 또는 탠덤/다단계 구성을 결합합니다. 귀하의 응용 분야에 프레싱, 클램핑, 펀칭, 성형 또는 기존 에어 실린더가 필요한 하중을 지탱할 수 없는 무거운 리프팅이 포함되는 경우 고출력 공압 실린더가 직접적인 대답입니다.

유압식 대안 대신 고출력 에어 실린더를 사용하기로 한 결정은 종종 청결도, 속도 및 유지 관리 단순성으로 귀결됩니다. 공압 시스템은 압축 공기로 작동하므로 오일 오염 위험이 없고 사이클 시간이 더 빠르며 식품, 의약품 또는 클린룸 표준을 더 쉽게 준수할 수 있습니다. 균형은 힘 밀도입니다. 유압 실린더는 단위 면적당 더 높은 힘을 생성하지만 10bar의 공기 압력이 충분할 경우(대략 100kN의 대부분의 산업 클램핑 및 프레싱 작업에 해당) 대구경 공압 실린더는 해당 힘을 안정적이고 비용 효율적으로 전달합니다.

200,000엔 탠덤 고출력 에어 실린더의 최대 힘

10바 공압 시스템의 일반적인 최대 작동 압력

320mm 카탈로그 공기 실린더에서 사용 가능한 최대 표준 보어 직경

공압 실린더가 높은 힘을 생성하는 방법: 숫자 뒤에 숨은 물리학

공기 실린더의 힘 출력은 간단한 공식으로 계산됩니다. F = P × A 여기서 F는 힘(뉴턴), P는 게이지 압력(파스칼), A는 유효 피스톤 면적(제곱미터)입니다. 이는 설계 엔지니어가 압력을 높이거나 보어 크기를 늘리는 두 가지 레버를 사용할 수 있음을 의미합니다.

6bar(600,000Pa)에서 작동하는 200mm 보어 공기 실린더를 생각해 보십시오. 피스톤 면적은 약 0.0314m²이며 이론적인 미는 힘은 다음과 같습니다. 18,850 N — 1.9톤 미만 . 동일한 압력에서 보어를 320mm로 확장하면 48,254N, 거의 4.9톤이 생성됩니다. 동일한 320mm 보어에서 압력을 10bar로 높이면 이론적인 출력이 다음과 같이 향상됩니다. 80,425N . 이러한 수치는 왜 보어 직경이 고출력 공압 실린더를 지정할 때 엔지니어가 조작하는 주요 변수인지를 보여줍니다.

당기는 힘(후퇴 스트로크)은 로드가 캡 쪽 단면적을 변위시키기 때문에 항상 누르는 힘보다 낮습니다. 10bar에서 100mm 로드가 있는 320mm 보어 실린더의 경우 당기는 힘은 약 72,600N으로 떨어집니다. 이는 여전히 강력하지만 수축이 부하를 유지해야 하는 응용 분야에서는 중요한 차이입니다.

탠덤 실린더 구성

단일 보어가 공간이나 압력 제약 내에서 충분한 힘을 전달할 수 없는 경우 직렬 공기 실린더는 단일 로드에 두 개 이상의 피스톤을 쌓습니다. 각 피스톤은 추력에 기여하며 힘은 직접적으로 합산됩니다. 8bar에서 두 개의 250mm 보어 실린더를 직렬로 배열하면 대략적인 생산이 가능합니다. 78,500N 합산 — 단일 350mm 보어 장치와 동일 — 물리적 설치 공간을 더 좁게 유지합니다. 직렬 구성은 자동차 스탬핑 고정 장치 및 정밀 압입 작업에서 일반적입니다.

힘 계산 참조

F = P × A

A = π × (D/2)²

F — 출력력(N)
P — 공급 압력 (Pa)
A — 피스톤 면적(m²)
D — 내경(m)

당기는 힘 = P × (A − 로드 면적)

고출력 공압 실린더의 유형 및 산업 응용 분야

모든 고출력 에어 실린더가 동일한 목적으로 사용되는 것은 아닙니다. 사용 가능한 다양한 구성은 제조, 가공 및 자동화 산업 전반에 걸쳐 까다로운 응용 분야의 폭을 반영합니다. 어떤 실린더 유형이 어떤 작업에 적합한지 이해하면 비용이 많이 드는 과도한 사양 또는 조기에 실패하는 저전력 설치를 방지할 수 있습니다.

대구경 단동 실린더

최대 보어가 320mm인 스프링 리턴 또는 중력 리턴 설계. 클램핑 앤 홀드 작업, 파이프라인의 게이트 밸브 및 작업 스트로크에 한 방향의 힘만 필요한 사출 금형 클램핑에 사용됩니다. 사이클당 공기 소비량은 복동식 공기 소비량에 비해 절반으로 줄어들며, 이는 높은 사이클 빈도에서 중요합니다.

대구경 복동 실린더

가장 일반적인 고출력 공압 실린더 카테고리입니다. 가압된 공기가 피스톤의 양쪽에 작용하여 동력을 이용한 확장 및 수축을 제공합니다. ISO 15552 표준 실린더는 카탈로그 형식으로 32mm에서 320mm 보어까지 제공되며 맞춤 제작 시 500mm 보어 이상으로 확장됩니다. 자동차 바디인화이트 라인은 패널 프레싱을 위해 일상적으로 250mm 보어 복동 실린더를 배치합니다.

탠덤 실린더

단일 몸체의 공유 로드에 두 개의 피스톤이 있습니다. 보어 크기를 늘리지 않고도 힘 출력이 약 두 배로 늘어납니다. 봉투 폭은 제한되어 있지만 축 길이는 사용할 수 있는 경우에 이상적입니다. 8bar의 160mm 보어 탠덤 장치는 대략적인 성능을 제공합니다. 32,170엔 — 단일 225mm 보어 실린더와 유사 — 표준 이중 스트로크 장치보다 약간 더 긴 본체.

로드리스 실린더(대구경)

피스톤은 돌출 로드 대신 밀봉된 슬롯이나 자기 커플링을 통해 외부 캐리지를 구동합니다. 실린더 본체 길이와 동일한 스트로크 길이를 허용하여 스탬핑 라인의 재료 이송 또는 최대 15,000N의 힘을 갖는 프레스 브레이크 백 게이지와 같은 장거리 이동의 높은 힘 응용 분야에 적합하도록 컴팩트하게 만듭니다.

공압 유압 강화 시스템

이러한 하이브리드 장치는 대구경 공기 실린더를 사용하여 소구경 유압 피스톤을 구동하고 피스톤 면적 비율로 힘을 곱합니다. 6bar 입구에서 40mm 유압 스테이지를 구동하는 200mm 공압 스테이지는 150bar를 초과하는 유압 출력 압력을 생성하여 200,000N 이상의 힘을 가능하게 합니다. 스폿 용접 건, 리벳팅 기계 및 클린칭 도구에 사용됩니다.

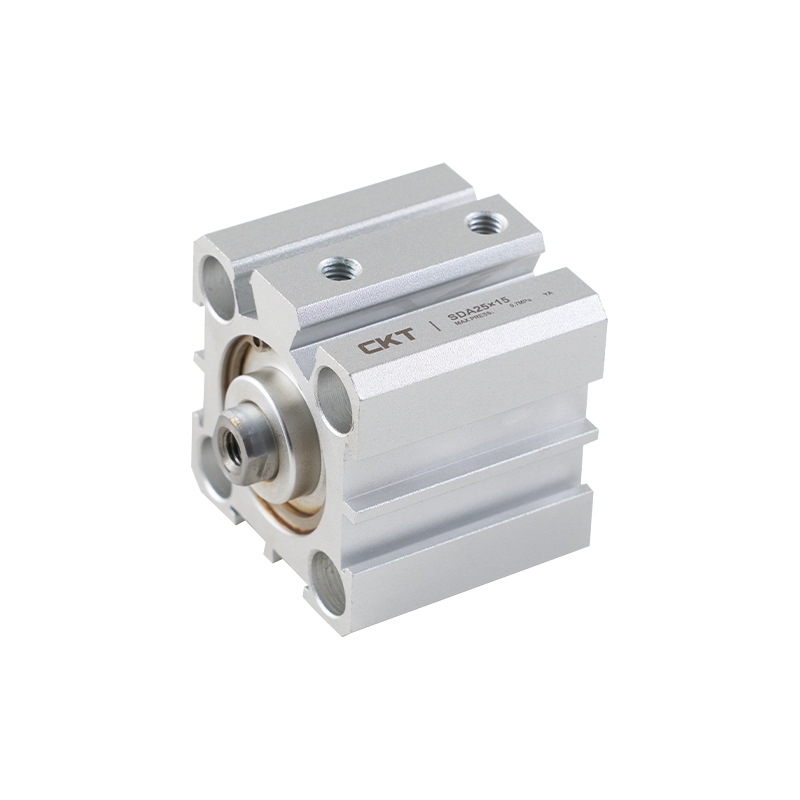

쇼트 스트로크 하이 포스 실린더

팬케이크 또는 플랫 실린더라고도 불리는 이 실린더는 5~50mm의 스트로크에 걸쳐 매우 높은 조임력을 제공합니다. 매우 짧은 몸체의 보어 직경 250-400mm는 최소 축 공간에서 최대 125,000N의 힘을 생성합니다. 머시닝 센터의 고정물 클램핑, 다이 세팅 및 팔레트 위치 지정에 사용됩니다.

고출력 공압 실린더와 유압 실린더: 나란히 비교

고출력 공기 실린더와 유압 실린더 중에서 선택하는 것은 액추에이터 선택에서 가장 중요한 결정 중 하나입니다. 아래 표에서는 실제 산업 환경에서 가장 중요한 기준에 따라 두 기술을 비교합니다.

주요 성능 및 작동 기준에 따른 고출력 공압 및 유압 실린더 특성 비교
기준	고출력 공압 실린더	유압 실린더
최대 실용력	최대 ~200kN(표준); 강화제로 더 높음	최대 수 MN(메가뉴턴)
작동 압력	일반적으로 4~10bar; 최대 16바 스페셜	일반 100~700bar
속도	매우 빠릅니다. 무부하 시 최대 3m/s	보통; 일반적으로 0.05~0.5m/s
청결도	우수함 - 오일 위험 없음	오일 누출 위험; 격리가 필요하다
위치 제어	제한적; 비례 밸브로 개선	훌륭합니다. 서보 유압 장치는 ±0.01mm를 달성합니다.
유지 관리의 복잡성	낮음 - 소모품이 거의 없음	높음 - 유체, 필터, 열교환기
에너지 효율성	낮음(압축기에서 출력까지 ~10~15%)	더 높음(가변 변위의 경우 ~60~80%)
초기비용	낮은	더 높음(펌프, 저장소, 밸브)
식품/의약품 적합성	식품 등급 씰에 탁월함	신중한 유체 선택이 필요합니다

귀하의 응용 분야에 적합한 고출력 공압 실린더를 선택하는 방법

고출력 공기 실린더 응용 분야의 선택 오류는 교체 비용뿐만 아니라 가동 중지 시간, 안전 위험 및 공정 라인에 대한 계단식 영향으로 인해 비용이 많이 듭니다. 다음 프레임워크는 주문 전에 정의해야 하는 모든 매개변수를 다룹니다.

1단계

안전 여유를 두고 필요한 힘 정의

실제 프로세스 힘(작업을 수행하는 데 필요한 힘)을 계산하고 다음을 곱합니다. 최소 1.25~1.5의 안전계수 . 공급 라인을 따른 압력 강하(특히 장기간 실행이 끝날 때), 씰 마찰 및 부하 변화는 모두 적용 지점에서 사용 가능한 힘을 약화시킵니다. 이론상의 최대 크기와 정확하게 일치하는 실린더는 공급 압력이 0.5bar라도 변동하는 순간 성능이 저하됩니다.

2단계

사용 가능한 압력에서 보어 직경 결정

압축 공기 공급 압력(일반적으로 기계의 6~8bar)을 기준으로 F = P × A를 사용하여 필요한 보어를 계산합니다. 대부분의 시설은 경제적으로 10bar를 초과할 수 없으므로 보어 직경이 기본 설계 변수가 됩니다. 필요한 보어가 320mm를 초과하는 경우 전체 유압 시스템으로 이동하기 전에 직렬 구성 또는 공압-유압 강화 장치를 평가하십시오.

3단계

스트로크 길이 및 장착 스타일 지정

스트로크 길이는 실린더의 좌굴 저항에 직접적인 영향을 미칩니다. 압축 하중을 받는 긴 막대는 기둥처럼 작용합니다. 오일러의 열 좌굴 공식 높은 힘에서 300mm를 초과하는 스트로크에 적용해야 합니다. 장착 스타일(전면 플랜지, 후면 플랜지, 트러니언, 클레비스 또는 풋)은 로드의 측면 하중과 조기 씰 마모를 방지하기 위해 하중 경로와 일치해야 합니다. 30,000N 이상의 미는 힘의 경우 일반적으로 전면 플랜지 또는 타이로드 엔드 마운트가 선호됩니다.

4단계

로드 직경 및 재질 선택

대구경 공압 실린더는 좌굴과 굽힘에 저항하기 위해 비례적으로 더 큰 로드 직경이 필요합니다. 200mm 보어 장치는 일반적으로 50-63mm 로드와 함께 배송됩니다. 320mm 보어 유닛은 100mm 로드를 사용할 수 있습니다. 부식성 환경의 경우, 경질 크롬 도금 탄소강 막대 표준인 반면, 스테인리스강 로드는 30~60%의 비용 프리미엄으로 식품 가공, 해양 또는 화학 환경에 지정됩니다.

5단계

씰과 쿠셔닝을 선택하세요

높은 힘과 큰 구멍에서는 씰 선택이 중요합니다. 표준 NBR(니트릴) 씰은 -20°C ~ 80°C에서 작동합니다. 폴리우레탄 씰은 고주기 응용 분야에서 더 나은 내마모성을 제공합니다. PTFE 기반 씰은 최대 200°C의 높은 온도에 적합합니다. 행정 끝 쿠션은 대구경 에어 실린더에서 필수입니다. 속도가 빠른 무거운 피스톤의 운동 에너지는 적절한 감속 없이 엔드 캡과 장착 하드웨어를 파괴할 수 있습니다. 조정 가능한 니들 쿠션을 사용하면 부하 및 속도 변화에 맞게 조정할 수 있습니다.

6단계

밸브 및 공급 라인 크기 조정

일반적인 실수: 대구경 고출력 공압 실린더를 지정하고 방향 제어 밸브의 크기를 줄이는 것입니다. 200mm 스트로크의 250mm 보어 실린더는 측면당 작동 압력에서 약 9.8리터의 공기를 보유합니다. 0.5초의 사이클 시간을 달성하려면 밸브가 대략적으로 흘러야 합니다. 초당 20리터 정격 압력에서. 해당 유량에서 공급 튜빙 압력 강하는 큰 보어 튜빙(일반적으로 내부 직경 25~38mm)과 유량 요구 사항에 맞는 Cv 값을 갖는 밸브가 필요합니다.

고출력 에어 실린더의 서비스 수명을 연장하는 유지 관리 방법

대구경 고출력 공압 실린더는 상당한 자본 투자를 의미합니다. 1차 제조업체의 250mm 보어 ISO 실린더 가격은 스트로크와 옵션에 따라 $800~$3,500입니다. 엄격한 유지 관리를 통해 투자를 보호하는 것은 간단하지만 생산 압박으로 인해 종종 무시됩니다.

윤활 및 공기 품질

대부분의 최신 고출력 에어 실린더는 자체 윤활 씰을 사용하며 공급 공기에 오일이 필요하지 않습니다. 윤활되지 않은 실린더에 오일 미스트 윤활을 추가하면 실제로 공장에서 도포된 그리스를 세척하여 씰 성능 저하를 가속화할 수 있습니다. 오일 윤활이 지정된 경우에는 다음과 같이 해야 합니다. 지속적이고 일관된 — 이전에 오일을 공급한 실린더가 고갈되면 씰이 빠르게 마모됩니다. ISO 8573-1 클래스 3 공기 품질(입자 크기  5 µm, 압력 노점  3°C)은 고출력 실린더 공급 공기에 대한 최소 표준입니다.

로드 검사 및 보호

크롬 도금 로드는 실린더의 가장 취약한 외부 구성 요소입니다. 로드 표면의 흠집, 긁힘 또는 부식 구멍은 수천 사이클 내에 로드 씰을 절단하여 공기 누출 및 압력 손실을 유발합니다. 주기가 높은 작업에서는 매달 로드 표면을 검사하십시오. 설치 로드 와이퍼 씰 및 벨로우즈 부츠 용접 스패터, 연삭 먼지, 절삭유 미스트가 있는 환경. 15달러짜리 벨로우즈 부츠로 400달러짜리 씰 교체를 방지할 수 있습니다.

장착 패스너 토크

높은 힘은 장착 하드웨어에 높은 반력 부하를 생성합니다. 큰 보어 실린더의 타이로드 너트는 사양에 맞게 토크를 가해야 합니다. 320mm 보어 ISO 실린더에는 다음과 같이 토크를 가하는 타이로드 너트가 필요할 수 있습니다. 350~450Nm . 토크가 부족한 너트를 사용하면 하중이 가해질 때 엔드 캡이 흔들리고 타이 로드가 피로해지며 결국 치명적인 고장이 발생할 수 있습니다. 새로 설치 시 처음 10,000회 주기 후에 모든 장착 패스너를 다시 확인하십시오.

쿠션 조정

스트로크 끝 쿠션은 작동 조건 변화에 따라 주기적인 조정이 필요합니다. 50kg 하중용 쿠션 세트는 하중이 120kg으로 증가하면 부적절합니다. 피스톤이 엔드 캡을 세게 밀어 내부 손상을 일으킬 수 있습니다. 스트로크의 마지막 10~20mm가 소리에 충격을 받지 않고 부드럽게 감속되도록 쿠션을 설정하십시오. 쿠션 니들 밸브의 마모나 오염 물질 막힘 여부를 매년 점검하십시오.

씰 교체 간격

일반적인 산업 조건(6bar, 깨끗한 공기, 최대 온도 60°C)에서 대구경 공기 실린더의 피스톤 및 로드 씰은 다음을 제공해야 합니다. 5~1,500만 주기 서비스 수명. 고온, 오염된 공기 또는 과도한 측면 하중은 이를 극적으로 단축시킵니다. 현장의 각 실린더 모델에 대한 씰 키트 재고를 유지하고 눈에 띄는 누출이 나타날 때까지 기다리지 않고 주기 수를 기준으로 예정된 씰 교체 프로그램을 설정합니다.

누출 감지 및 압력 모니터링

고출력 공압 실린더의 내부 피스톤 씰 누출은 실린더가 계속 움직일 수 있지만 출력이 소리 없이 저하되기 때문에 특히 교활합니다. 피스톤 양쪽에 압력 센서를 설치하고 스트로크 끝에서 예상치 못한 압력 균등화를 모니터링합니다. 초음파 누출 감지기는 기계 소음 이상으로 들리지 않는 외부 누출을 찾아낼 수 있습니다. 250mm 보어 실린더 로드 씰의 압축 공기 누출은 낭비될 수 있습니다. 분당 2,000리터 이상 , 압축기 에너지 비용이 하루에 수백 달러에 달합니다.

고출력 공압 실린더가 지배적인 실제 산업 및 특정 응용 분야

고출력 에어 실린더는 틈새 제품이 아닙니다. 이는 세계에서 가장 까다로운 제조 공정의 핵심에서 작동합니다. 다음 분석에서는 각 경우에 유압 솔루션보다 공압 솔루션이 선호되는 이유를 설명하는 힘 요구 사항이 있는 특정 응용 분야를 다룹니다.

자동차 제조

Body-in-white 조립 라인에서는 패널 헤밍, 스폿 용접 건 작동 및 고정 장치 클램핑을 위해 수백 개의 고출력 공압 실린더를 사용합니다. 일반적인 도어 패널 헤밍 다이에는 다음과 같은 조임력이 필요합니다. 40,000~80,000N , 250~320mm 보어 복동식 공기 실린더 범위 내에 있습니다. 공압식 작동의 속도 이점(1초 미만의 주기)은 유압 시스템이 비슷한 비용으로 맞출 수 없는 택트 타임을 충족하는 데 중요합니다.

식품 및 음료 가공

육류 가공 장비, 반죽 프레스 및 포장 기계는 스테인리스강 본체와 FDA 규격 씰이 장착된 고출력 공기 실린더를 사용합니다. 상업용 반죽 시트 기계는 200mm 보어 공압 실린더를 사용하여 적용할 수 있습니다. 15,000~25,000N 롤링 압력. 시스템에 오일이 없다는 것은 협상할 수 없는 문제입니다. 이 환경에서 유압 누출이 발생하면 즉각적인 생산 중단과 잠재적인 제품 리콜이 발생할 수 있습니다.

금속 성형 및 스탬핑

판금 제조 시 블랭킹, 피어싱 및 벤딩 작업에서는 대구경 공기 실린더를 빠른 복귀 메커니즘, 스트리퍼 패드 및 다이 쿠션으로 사용합니다. 320mm 보어 스트리퍼 패드 실린더는 딥 드로잉 중에 판금 흐름을 제어하는 유지력을 제공합니다. 알루미늄 또는 얇은 강철(최대 1mm)의 가벼운 스탬핑용, 최대 60,000N의 탠덤 실린더 구성을 사용하는 공압 프레스 유압 동력 장치의 필요성을 완전히 제거합니다.

플라스틱 및 고무 가공

사출 성형기 코어 풀, 이젝터 시스템 및 금형 클램핑 보조 장치는 고출력 공기 실린더를 광범위하게 사용합니다. 중간 크기 사출 금형의 코어 풀에는 필요할 수 있습니다. 20,000~50,000N 배출 전 부품에서 코어를 깨끗하게 추출합니다. 속도가 다시 핵심 요소입니다. 공압식 코어 당김이 0.2~0.5초 안에 완료되는데, 이에 비해 유사한 유압식 액추에이터의 경우 1~2초가 걸리므로 사이클 시간이 직접적으로 줄어들고 처리량이 늘어납니다.

항공우주 부품 조립

항공기 구조 조립 시 리벳팅, 클린칭 및 압입 작업에는 깨끗한 환경에서 제어되고 반복 가능한 높은 힘이 필요합니다. 공압-유압 강화 실린더는 최대 힘을 얻습니다. 150,000N 날개 날개보 및 동체 프레임에 억지 끼워 맞춤 패스너를 설치하는 데 적합한 표준 플랜트 공기에서. 인라인 압력 변환기로 쉽게 검증되는 결정론적 힘 프로파일은 가변 펌프 출력을 갖춘 유압 시스템이 충족하기 어려운 항공우주 프로세스 문서화 요구 사항을 충족합니다.

채광 및 대량 자재 취급

광산 및 골재 처리 분야의 게이트 밸브, 전환 슈트 및 압축 시스템은 마모성 및 먼지가 많은 환경에 적합한 매우 큰 구멍의 공압 실린더를 사용합니다. 시간당 2,000톤의 철광석을 운반하는 컨베이어의 전환 슈트 게이트는 400mm 보어 에어 실린더 게이트 무게와 벨트 압력 부하를 처리하기 위한 견고한 외부 가이드가 있습니다. 공압 작동의 단순성(원격 위치에서 유지 관리할 유압 동력 장치 없음)이 결정적인 이점입니다.

고출력 공압 실린더에 적용되는 주요 사양 및 표준

관련 표준을 이해하지 않고 고출력 공압 실린더를 구입하는 것은 예산과 안전 모두에 위험을 초래합니다. 국제 및 지역 표준은 신뢰할 수 있는 제품과 제대로 설계되지 않은 제품을 구분하는 호환성, 테스트 요구 사항 및 재료 최소값을 정의합니다.

고출력 공압 실린더 및 에어 실린더 시스템에 적용되는 주요 국제 표준
표준	범위	고하중 적용과의 관련성
ISO 15552	공압실린더의 탈착형 마운팅, 치수 및 특성	32~320mm 보어 실린더의 제조업체 간 호환성 보장
ISO 6431	분리 가능한 마운팅이 있는 실린더, 1000–1000000 N 힘 범위	특히 표준 카탈로그 크기를 초과하는 매우 높은 힘의 공압식 액추에이터를 다룹니다.
ISO 8573-1	입자, 물, 오일에 대한 압축 공기 품질 등급	고출력 실린더의 안정적인 씰 수명을 위해서는 클래스 3 이상이 필요합니다.
EN 15218	공압 유체 동력 - 실린더 안전 요구 사항	고하중 버전을 포함한 공압식 액추에이터에 대한 유럽 안전 표준
NFPA T3.6.7	유체 동력 공압 실린더에 대한 북미 표준	보증 테스트를 위해 최대 작동 압력의 1.5배로 테스트 압력을 정의합니다.

치수 표준을 넘어서, EU 기계 지침이 적용되는 기계에 사용되는 고출력 공압 실린더는 실린더의 최대 허용 작동 압력 및 보증 테스트 기록에 대한 문서와 함께 CE 마크를 받아야 합니다. 북미 시장에서 OSHA 29 CFR 1910.217은 프레스 제어 회로의 공기 실린더 신뢰성에 대한 특정 요구 사항과 함께 공압식 파워 프레스 안전을 다루고 있습니다. 항상 요청하세요. 제조업체의 테스트 인증서 정격 출력이 50,000N을 초과하는 모든 고출력 에어 실린더용.

고출력 공압 실린더 시스템의 일반적인 문제 해결

잘 지정되고 올바르게 설치된 고출력 에어 실린더라도 시간이 지나면서 문제가 발생합니다. 대부분의 고장은 인식 가능한 패턴을 따르며 즉각적인 부품 교체가 아닌 체계적인 진단을 통해 시간과 비용을 절약합니다.

불충분한 힘 출력: 압축기가 아닌 실린더 포트의 공급 압력을 확인하십시오. 긴 공급 라인을 따라 또는 소형 밸브를 통해 1~2bar의 압력 강하가 일반적입니다. 측정된 압력에서 예상되는 힘을 계산하고 요구 사항과 비교합니다. 압력은 정확하지만 힘이 부적절할 경우 피스톤 씰에 바이패스 누출이 있는지 검사하십시오. 실린더의 스트로크 끝 부분을 잡고 포트에 압력을 가한 다음 크리프 또는 압력 손실을 모니터링하십시오.
느린 확장 또는 수축: 거의 항상 흐름 제한이 있습니다. 실린더 용량과 필요한 사이클 시간을 기준으로 밸브 Cv를 확인합니다. 꼬이거나 크기가 작은 공급 튜브가 있는지 검사하십시오. 배기 포트의 머플러 배압은 상당한 저항을 추가할 수 있습니다. 250mm 보어 실린더의 머플러가 부분적으로 막히면 외부에서 정상적으로 보이면서 속도를 40%까지 줄일 수 있습니다.
피스톤 씰 바이패스(내부 누출): 실린더는 움직이지만 하중이 가해지면 힘을 유지할 수 없습니다. 다른 포트를 열어둔 상태에서 한 포트에 압력을 가하여 격리합니다. 열린 포트에서 자유롭게 흐르는 공기는 피스톤 씰 고장을 확인합니다. 대구경 실린더에서 씰을 교체하려면 특수 도구와 깨끗한 환경이 필요합니다. 250mm 보어 장치에 2~4시간의 숙련된 노동력을 할당합니다.
로드 씰 누출(외부): 확장 중에 로드 주변에 공기 누출이 눈에 띄게 나타납니다. 일반적으로 로드 표면 손상, 씰 립의 오염, 열이나 화학 노출로 인한 씰 재료 경화로 인해 발생합니다. 로드 씰과 와이퍼를 교체하십시오. 확대경으로 로드 표면 검사 - 0.05mm보다 깊은 긁힘은 며칠 내에 새 씰을 파괴합니다.
불규칙하거나 불규칙한 움직임: 실린더가 부드럽게 움직이지 않고 일련의 점프로 움직이는 스틱 슬립 동작입니다. 원인으로는 윤활 부족, 보어 표면 손상, 로드 측면 부하를 유발하는 정렬 불량, 스풀 스틱션으로 오염된 방향 밸브 등이 있습니다. 대구경 실린더에서 이탈 마찰력은 이론적 힘 출력의 3~5%일 수 있으며 이는 힘 계산에서 고려해야 할 중요한 사항입니다.
엔드 캡 또는 타이로드 고장: 고출력 실린더의 치명적인 고장은 드물지만 위험합니다. 원인으로는 정격 최대값을 초과하는 압력 서지(빠른 밸브 전환으로 인한 수격 현상), 토크가 부족한 타이 로드로 인한 피로 또는 응력 집중 지점의 부식 구멍 등이 있습니다. 다음으로 설정된 압력 릴리프 밸브를 설치하십시오. 최대 작동 압력의 110% 모든 고출력 공압 실린더 회로의 표준 관행입니다.

고출력 공압 실린더 기술의 새로운 동향

고출력 에어 실린더 시장은 정체되어 있지 않습니다. 여러 기술 및 규제 동향은 엔지니어와 조달 관리자가 현재 추적해야 하는 방식으로 제품 사양과 시스템 설계를 재편하고 있습니다.

에너지 회수 시스템

큰 보어를 가진 고출력 실린더는 사이클당 상당한 양의 압축 공기를 소비합니다. 새로운 배기 공기 회수 시스템은 비작동 행정에서 소비된 공기의 에너지를 포착하여 이를 사용하여 작업 측을 사전 충전함으로써 압축기 에너지 소비를 다음과 같이 줄입니다. 20~35% 큰 구멍 응용 프로그램에. 이러한 시스템은 특히 에너지 절감 효과가 급속히 증가하는 고주기 응용 분야(시간당 1,000주기 이상)에서 비용 효율적입니다.

통합 위치 감지

현대의 고출력 공압 실린더에는 실린더 본체에 내장된 자기 변형 또는 전위차 센서인 통합 선형 위치 변환기가 점점 더 많이 탑재되고 있습니다. 이를 통해 이전에는 표준 온/오프 공압 제어로는 불가능했던 중간 스트로크 위치 지정이 가능해졌습니다. 비례 압력 제어 밸브와 결합된 이 시스템은 대구경 실린더에서 ±0.1mm의 위치 정확도를 달성하여 다양한 응용 분야에서 서보 전기 액추에이터와의 격차를 줄입니다.

스마트 실린더 모니터링

IO-Link 및 산업용 이더넷 연결이 실린더 엔드캡과 밸브 아일랜드에 구축되고 있습니다. 사이클 수, 스트로크 종료 충격력, 씰 상태 표시기 및 온도를 지속적으로 모니터링하여 예측 유지 관리 일정을 수립할 수 있습니다. 고출력 공기 실린더의 스마트 센서 패키지로 밀봉 실패를 예측할 수 있습니다. 눈에 보이는 누출이 발생하기 전 500~2,000사이클 , 긴급 생산 중단이 아닌 계획된 가동 중지 시간 동안 유지 관리 일정을 계획할 수 있습니다.

경량 본체 소재

전통적인 주철 및 강철 본체는 중구경 고출력 실린더(최대 160mm)를 위한 고강도 알루미늄 합금 및 섬유 강화 폴리머 복합재로 보완됩니다. 160mm 보어 알루미늄 바디 실린더는 동일한 압력 등급을 충족하면서도 강철 실린더보다 무게가 약 40% 가볍습니다. 이는 총 탑재량 용량이 구속력을 갖는 로봇 장착 툴링과 전체 질량이 연료 소비에 영향을 미치는 모바일 기계에 중요합니다.
